VIGTIGT Eventuelt tilbehør (fx
mobiltelefoner osv.), som er tilsluttet
bilens strømstik, bruger også strøm,
selv de ikke anvendes. Hvis de
efterlades forlænge med slukket motor,
kan de aflade batteriet, så det levetid
forkortes og/eller det bliver umuligt at
starte motoren.
BEMÆRK
158)Før motorhjelmen åbnes, skal man
sikre sig, at bilen er standset, og
tændingsnøglen er i positionen STOP. Følg
anvisningerne på skiltet, der sidder under
motorhjelmen . Det anbefales at tage
nøglen ud af tændingen, når der er andre
personer i bilen. Bilen må kun forlades, når
nøglen er trukket ud, eller når den er drejet
til positionen STOP. Når der påfyldes
brændstof, skal man sikre sig, at bilen er
slukket (tændingsnøglen er drejet på
STOP).
159)Hold afstand fra kølerens køleblæser.
Elektroventilatoren kan sætte i bevægelse
og forårsage personskade. Pas på med
halstørklæder, slips og andre løstsiddende
beklædningsgenstande. De kan blive
indfanget i de bevægelige dele.
160)Tag alle metalgenstande af (fx ringe,
ure, armbånd), som kan skabe en utilsigtet
elektrisk kontakt og forårsage alvorlig
personskade.161)Batterierne indeholder syre, som kan
forårsage forbrændinger af hud eller øjne.
Batterierne danner hydrogen, som er
meget brændbart og eksplosivt. Hold
derfor altid åben ild eller gnistfremkaldende
genstande på afstand.
VIGTIGT
81)Forsøg aldrig at starte motoren ved
hjælp af et ladeapparat: risiko for skader på
de elektroniske systemer, herunder
styreenhederne for tænding og
indsprøjtning.
82)Tilslut ikke startkablet til det afladede
batteriet minusklemme (–). Gnisten, der
opstår, kan få batteriet til at eksplodere og
forårsage alvorlig personskade. Brug
udelukkende det specifikke stelpunkt. Brug
ikke andre metaldele.
BRÆNDSTOF-
BESKRIVELSE
Brændstofafbryderen udløses i tilfælde
af en kollision. Dette medfører at:
Brændstoftilførslen afbrydes, så
motoren standser.
dørene automatisk låses op
Den indvendige belysning tændes.
Klimaanlæggets ventilation afbrydes.
Havariblink tænder (for at slukke
lyset, tryk på knappen på
instrumentgruppen).
I nogle versioner viser displayet en
meddelelse, når brændstofafbryderen
udløses. Ligeledes advarer en
tilhørende meddelelse på displayet
føreren i tilfælde af, at systemets
funktionalitet er kompromitteret.
VIGTIGT Kontroller bilen omhyggeligt
for brændstoflækager, for eksempel i
motorrummet, under bilen eller i
nærheden af tanken. Husk at stille
tændingskontakten på STOP efter
kollisionen for at undgå at batteriet
tappes for strøm.
169
AFBRYDERSYSTEM

RESET
BRÆNDSTOFAFBRYDER
162)
For genoprettelse af bilens korrekte
funktion, skal du følge nedenstående
procedure (denne procedure skal
startes og fuldføres inden for 1 minut):
med blinklyskontakten i neutral
position bringes tændingskontakten på
STOP
bring tændingskontakten i position
AVV
tænd blinklyset i højre side og
derefter blinklyset i venstre side
tænd igen blinklyset i højre side og
derefter blinklyset i venstre side
Sluk blinklyset i venstre side.
bring tændingskontakten i position
STOP og derefter i MAR.
BEMÆRK
162)På grund af brandfaren må
brændstoftilførslen ikke genoprettes, hvis
der efter en kollision mærkes lugt af
brændstof eller konstateres synlige
utætheder ved brændstofsystemet.
AUTOMATGEAR -
FRIGØRELSE AF
GEARSTANGEN
I tilfælde af fejlfunktion skal man flytte
gearstangen i position P (Parkering) på
følgende måde:
Stands motoren.
Aktiver den elektriske
parkeringsbremse.
På punktet angivet med pilen skal
man forsigtigt fjerne pladen A
fig. 149 (komplet med beklædning) fra
gearet ved at løfte den (se også
fig. 150 ).
Træd på bremsepedalen og hold den
nede.
Sæt den medfølgende skruetrækker
skråt i hullet B fig. 151 og indvirk på
frigørelsesgrebet.
Flyt gearstangen i position N
(Frigear).
Genmonter plade og beklædning på
gearstangen.
Start motoren.
149F1B0028C
150F1B0055C
151F1B0056C
170
I NØDSTILFÆLDE

AUTOMATGEAR -
UDTAGNING AF
NØGLEN
83)
Tændingsnøglen (versioner med
mekanisk nøgle) kan kun tages ud med
gearstangen i position P (Parkering).
Hvis bilens batteri er fladt, vil
tændingsnøglen forblive låst i
tændingskontakten.
Nøglen udtrækkes mekanisk på
følgende måde:
Stands bilen på et sikkert sted,
indsæt et gear og aktiver den elektriske
parkeringsbremse.
Brug den medfølgende nøgle A
fig. 152 (som er placeret i
dokumentationsrummet i bilen), løsn
skruerne B fig. 153 på den nederste
beklædning C.
Fjern den nederste beklædning C
fig. 153 fra ratstammen ved at frigøre
den fra lejet.
Med den ene hånd trækkes
låsefligen D fig. 154 nedad, og med den
anden trækkes nøglen ud.
Når nøglen er trukket ud, skal man
genmontere den nederste beklædning
C fig. 153 og sikre sig, at den er korrekt
fastgjort, og spænde skruerne B i bund.
152F1B0022C
153F1B0143C
154F1B0222C
171

VIGTIGT
83)Det anbefales, at genmonteringen
udføres hos Fiats servicenet. Hvis man selv
gør det, skal man være særlig opmærksom
på korrekt fastgøring af låseklemmerne. I
modsat fald kan der opstå støj på grund af
forkert fastgøring af den nederste
beklædning til den øverste.
AUTOMATGEAR MED
DOBBELTKOBLING -
FRIGØRELSE AF
GEARSTANGEN
Ved fejl eller afladet batteri skal man
gøre følgende for at frigøre
gearstangen:
Stands motoren.
Aktiver den elektriske
parkeringsbremse.
På punktet angivet med pilen skal
man forsigtigt fjerne pladen A
fig. 155 (komplet med beklædning) fra
gearet ved at løfte den (se også
fig. 156 ).
Træd på bremsepedalen og hold den
nede.
Sæt den medfølgende skruetrækker
skråt i hullet B fig. 157 og indvirk på
frigørelsesgrebet.
Flyt gearstangen i position N
(Frigear).
Genmonter plade og beklædning på
gearstangen.
Start motoren.
155F1B0028C
156F1B0055C
157F1B0056C
172
I NØDSTILFÆLDE

AUTOMATGEAR MED
DOBBELTKOBLING -
UDTAGNING AF
NØGLEN
83)
Tændingsnøglen (versioner med
mekanisk nøgle) kan kun tages ud med
gearstangen i position P (Parkering).
Hvis bilens batteri er fladt, vil
tændingsnøglen forblive låst i
tændingskontakten.
Nøglen udtrækkes mekanisk på
følgende måde:
Stands bilen på et sikkert sted,
indsæt et gear og aktiver den elektriske
parkeringsbremse.
Brug den medfølgende nøgle A
fig. 158 (som er placeret i
dokumentationsrummet i bilen), løsn
skruerne B fig. 159 på den nederste
beklædning C.
Fjern den nederste beklædning C
fig. 159 fra ratstammen ved at frigøre
den fra lejet.
Med den ene hånd trækkes
låsefligen D fig. 160 nedad, og med den
anden trækkes nøglen ud.
Når nøglen er trukket ud, skal man
genmontere den nederste beklædning
C fig. 159 og sikre sig, at den er korrekt
fastgjort, og spænde skruerne B i bund.
158F1B0022C
159F1B0143C
160F1B0222C
173

VIGTIGT
84)Det anbefales, at genmonteringen
udføres hos Fiats servicenet. Hvis man selv
gør det, skal man være særlig opmærksom
på korrekt fastgøring af låseklemmerne. I
modsat fald kan der opstå støj på grund af
forkert fastgøring af den nederste
beklædning til den øverste.
SLÆBNING AF BILEN
FASTGØRELSE AF
TRÆKØJE
163) 164) 165)
Bilens trækøje er placeret i
værktøjskassen i bagagerummet.
For
Gå frem på følgende måde:
Frigør dækslet A fig. 161 på punktet
vist med pilen.
Tag trækøjet B ud og skru det i bund
på den gevindskårne stift foran.
Bag
Gå frem på følgende måde:
Frigør dækslet A fig. 162 på punktet
vist med pilen.
Tag trækøjet B ud og skru det i bund
på den gevindskårne stift bagpå.
BEMÆRK
163)For versioner med mekanisk nøgle,
skal tændingsnøglen, inden slæbningen
påbegyndes, drejes på MAR og tilbage på
STOP, uden at trække den ud. Trækkes
nøglen ud, låses rattet automatisk og
medfører, at det ikke længere er muligt at
styre hjulene. Kontrollér også, at gearet er
sat i frigear (for versioner udstyret med
automatgear skal man kontrollere, at
gearstangen er i positionen N). For
versioner med elektronisk nøgle skal
tændingslåsen stilles på MAR og derefter
på STOP uden at åbne døren.
161F1B0196C
162F1B0197C
174
I NØDSTILFÆLDE

164)Under slæbningen skal du være
opmærksom på, at du ikke har
bremseforstærkeren og den
elektromekaniske servostyring til rådighed.
Der kræves derfor større kraft til betjening
af bremsepedalen og rattet. Brug ikke
bøjelige kabler til bugseringen for at undgå
ryk. Sørg for at bugseringsanordningens
forbindelsesled til bilen ikke kan komme i
berøring med bilens komponenter og
beskadige disse. Slæbning skal ske i
overensstemmelse med særlige
bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr. Start
aldrig motoren under en slæbning. Rens
lejet omhyggeligt, inden trækøjet skrues på.
Før du begynder bugseringen af bilen, skal
du sikre dig at trækøjet er skruet helt i bund
i dets tilhørende leje.
165)Trækøjerne både foran og bagtil må
kun anvendes til slæbning på plan vej. Det
er tilladt at bugsere over korte afstande ved
brug af udstyr, som er i overensstemmelse
med færdselsloven (stiv stang), samt
flytning af bilen på vejbane for at klargøre
den til bugsering eller transport med
kranvogn. Trækøjerne MÅ IKKE bruges til
bjærgningsoperationer på bilen uden for
vejbanen, eller ved forhindringer og/eller
slæbning ved hjælp af tove eller andre
anordninger, som ikke er stive. Når
ovennævnte betingelser overholdes, skal
slæbningen ske med to biler (den der
trækker og den der trækkes), der er stillet
mest muligt på samme midterlinje.
175

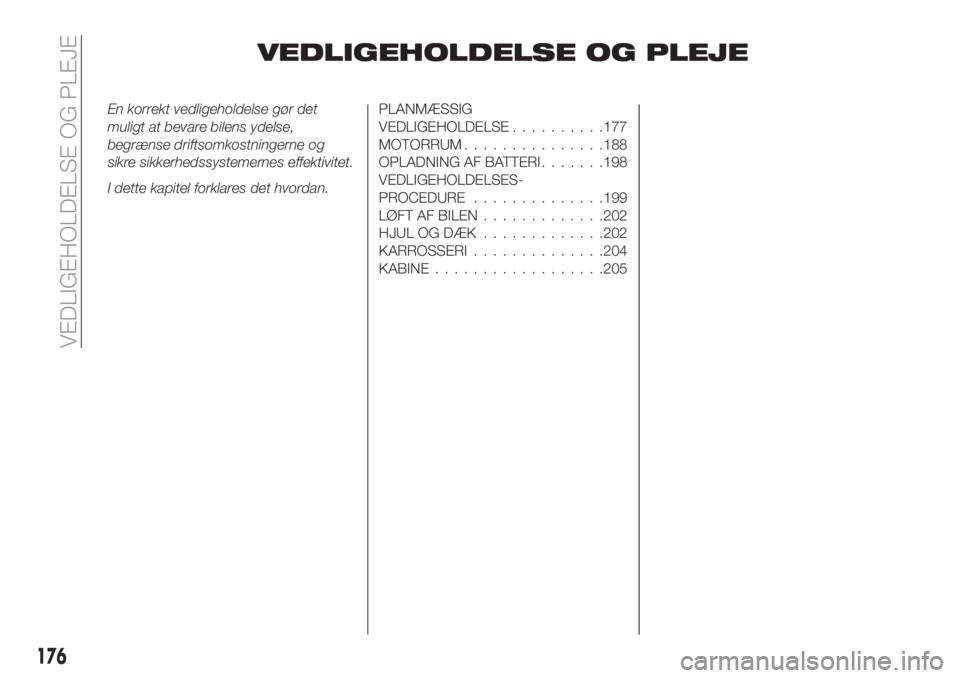

VEDLIGEHOLDELSE OG PLEJE
En korrekt vedligeholdelse gør det
muligt at bevare bilens ydelse,
begrænse driftsomkostningerne og
sikre sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE..........177
MOTORRUM...............188
OPLADNING AF BATTERI.......198
VEDLIGEHOLDELSES-
PROCEDURE..............199
LØFT AF BILEN.............202
HJUL OG DÆK.............202
KARROSSERI..............204
KABINE..................205
176
VEDLIGEHOLDELSE OG PLEJE

PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand.
Derfor har Fiat sørget for en række
kontroller og serviceeftersyn iht. antal
kilometer og/eller fastsatte tidspunkter,
som beskrevet i
vedligeholdelsesplanen.
For at garantere bilens optimale
effektivitet anføres der på siderne efter
vedligeholdelsesplanen nogle
supplerende periodiske kontroller, som
skal udføres hyppigere i forhold til det
normale interval for eftersynene.
Eftersynene iflg. vedligeholdelsesplanen
udføres af Fiats servicenet efter aftale
eller fastsatte tal for kilometer/mil. Hvis
der under udførelsen af de enkelte
eftersyn konstateres behov for
yderligere udskiftninger eller
reparationer, vil disse kun blive udført
med din tilladelse. Hvis du ofte
anvender bilen til kørsel med anhænger,
skal vedligeholdelseseftersynene
foretages med kortere interval.
VIGTIGT Eftersynene iflg.
vedligeholdelsesplanen er foreskrevet af
producenten. Undladelse af at lade
dem udføre kan medføre bortfald af
garantien. I tilfælde af enhver tvivl
vedrørende bilens korrekte funktion
anbefales det at dele den med Fiats
servicenet og ikke afvente næste
eftersyn.
177

VEDLIGEHOLDELSESPLAN (versioner 1.4 Turbo MultiAir, 1.4 T-Jet LPG og
2.4 Tigershark)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb.
Vigtigt: bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for
nogle indgreb!
Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
●●●●●●●●●●
Kontrol af belysningssystemets funktion (lygter, blinklys,
havariblink, bagagerum, kabine, instrumentgruppens
kontrollamper, osv.)
●●●●●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1)●●●●●●●●●●
Visuel kontrol af tilstande for: LPG-systemets rør og
samlinger, og fastgøring af LPG-tank (versioner 1.4 T-Jet
LPG)
●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●●●●●●
Kontrol ved hjælp af diagnosestik af
motorstyringssystemernes funktion, emissioner og,
afhængigt af versioner/markeder, nedbrydning af
motorolien
●●●●●●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
178
VEDLIGEHOLDELSE OG PLEJE
