Page 181 of 276

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
●●●●●
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)●●●●●
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne●●●●●
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer●●●●●
Visuel kontrol af tilstand for og slitage af de bagerste og
forreste skivebremsers klodser, samt kontrol af indikatoren
til bremseklodsslitage
●●●●●●●●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder(6)●
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer)●●
Visuel kontrol af tilstanden for ventilstyringens tandrem
(undtagen 2.4 Tigershark)(6)●
Kontrol af trykregulator og kontrol af tæthed af de
pågældende varmerør (versioner 1.4 T-Jet LPG)●●●●●
(6) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
179
Page 182 of 276

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af korrekt montering af indsprøjtningsdyser
(placering, tilbageholdelse af klemme) (versioner 1.4 T-Jet
LPG)
●●●●●
Kontrol af oliestand i transfergear (PTU) (versioner 4x4)●●
Kontrol af oliestand i bageste differentiale (versioner 4x4)●●
Kontrol og eventuel genoprettelse af oliestanden i
elektrohydraulisk aktuator (versioner 1.4 Turbo MultiAir
med automatgear med kobbelt kobling)(2)
●
Udskiftning af motorolie og oliefilter (versioner 1.4 Turbo
MultiAir og 1.4 T-Jet LPG)(3) (O) (●)●●●●●
Skift af motorolie og oliefilter (versioner 2.4 Tigershark)(4)●●●●●●●●●●
Udskiftning af tændrør (versioner 1.4 Turbo MultiAir og
1.4 T-Jet LPG)(5)●●●●●
Udskiftning af tændrør (versioner 2.4 Tigershark)●●●
(2) Kontrollen skal udføres en gang om året på biler, der kører i lande med særligt strenge vejrforhold (kolde klimaer).
(3) Hvis bilen anvendes med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at udskifte motorolien og filteret hvert år.
(O) Anbefalede indgreb
(●) Obligatoriske indgreb (4) Udskiftning af motorolie og oliefilter skal udføres, når kontrollampen i instrumentgruppen tænder, eller under alle omstændigheder én gang om året.
(5) For at sikre den korrekte drift og undgå alvorlige skader på motoren, er det for versionerne 1.4 Turbo MultiAir og 1.4 T-Jet LPG yderst vigtigt: udelukkende at
bruge specifikt certificerede tændrør for disse motorer, af den samme type og samme mærke (se beskrivelsen i afsnittet "Motor" i kapitlet "Tekniske data"); nøje
at overholde tidsintervallet mellem udskiftningen af tændrørene, som er fastsat i vedligeholdelsesplanen. Henvend dig til Fiats servicenetværk vedrørende
udskiftning af tændrørene.
180
VEDLIGEHOLDELSE OG PLEJE

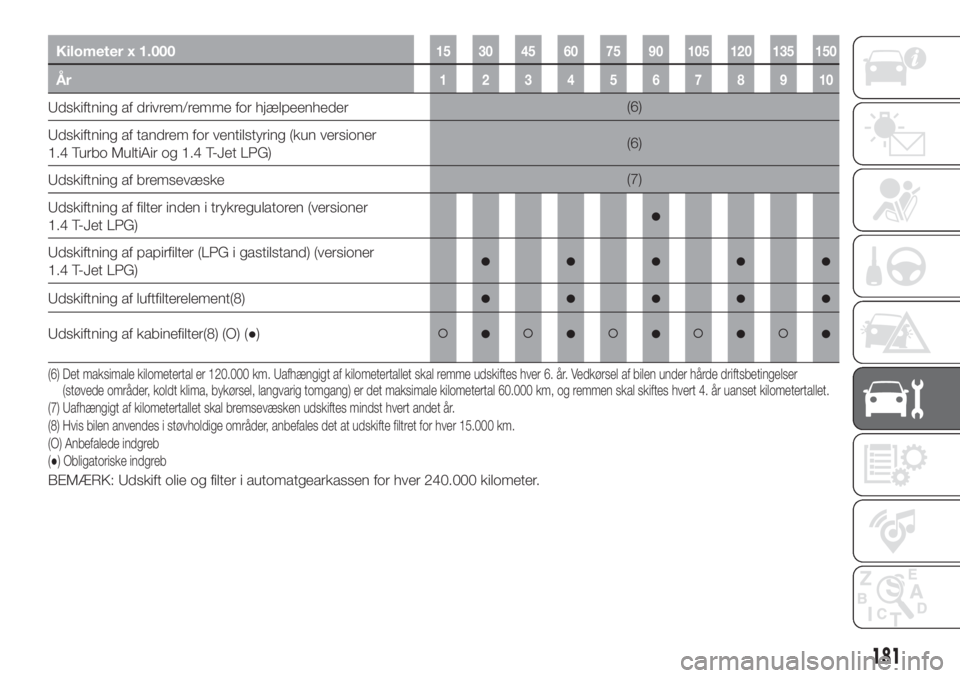

Page 183 of 276

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Udskiftning af drivrem/remme for hjælpeenheder(6)
Udskiftning af tandrem for ventilstyring (kun versioner
1.4 Turbo MultiAir og 1.4 T-Jet LPG)(6)
Udskiftning af bremsevæske(7)
Udskiftning af filter inden i trykregulatoren (versioner
1.4 T-Jet LPG)
●
Udskiftning af papirfilter (LPG i gastilstand) (versioner
1.4 T-Jet LPG)●●●●●
Udskiftning af luftfilterelement(8)●●●●●
Udskiftning af kabinefilter(8) (O) (●)●●●●●
(6) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(7) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
(8) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte filtret for hver 15.000 km.
(O) Anbefalede indgreb
(●) Obligatoriske indgreb
BEMÆRK: Udskift olie og filter i automatgearkassen for hver 240.000 kilometer.
181

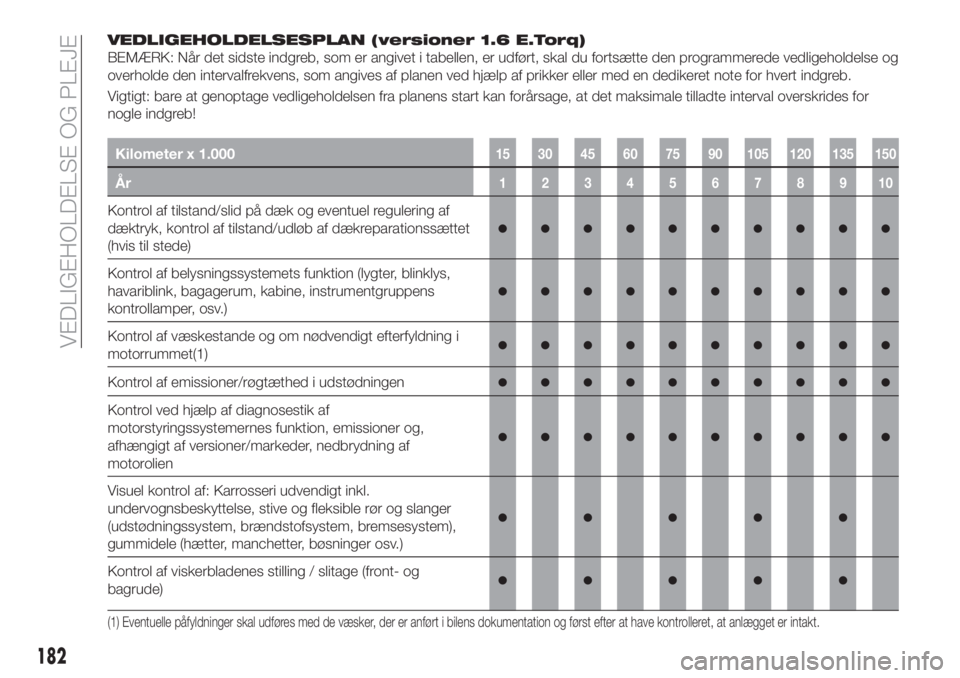

Page 184 of 276

VEDLIGEHOLDELSESPLAN (versioner 1.6 E.Torq)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb.
Vigtigt: bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for
nogle indgreb!
Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
●●●●●●●●●●
Kontrol af belysningssystemets funktion (lygter, blinklys,
havariblink, bagagerum, kabine, instrumentgruppens
kontrollamper, osv.)
●●●●●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1)●●●●●●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●●●●●●
Kontrol ved hjælp af diagnosestik af
motorstyringssystemernes funktion, emissioner og,
afhængigt af versioner/markeder, nedbrydning af
motorolien
●●●●●●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
●●●●●
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
182
VEDLIGEHOLDELSE OG PLEJE

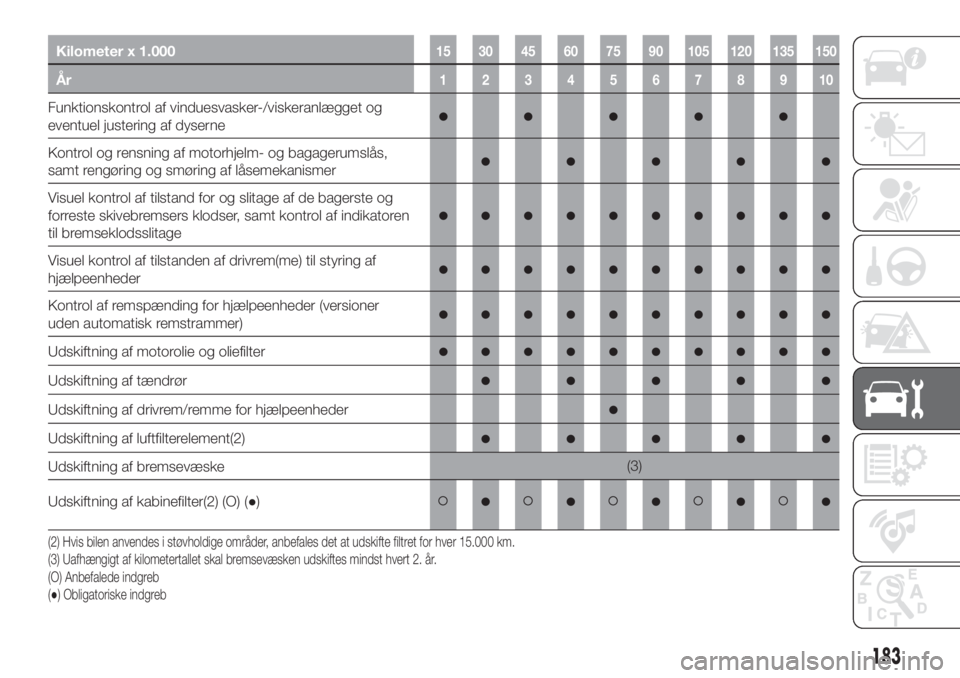

Page 185 of 276

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne●●●●●
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer●●●●●
Visuel kontrol af tilstand for og slitage af de bagerste og
forreste skivebremsers klodser, samt kontrol af indikatoren
til bremseklodsslitage
●●●●●●●●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder●●●●●●●●●●
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer)●●●●●●●●●●
Udskiftning af motorolie og oliefilter●●●●●●●●●●
Udskiftning af tændrør●●●●●
Udskiftning af drivrem/remme for hjælpeenheder●
Udskiftning af luftfilterelement(2)●●●●●
Udskiftning af bremsevæske(3)
Udskiftning af kabinefilter(2) (O) (●)
●●●●●
(2) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte filtret for hver 15.000 km.
(3) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert 2. år.
(O) Anbefalede indgreb
(●) Obligatoriske indgreb
183

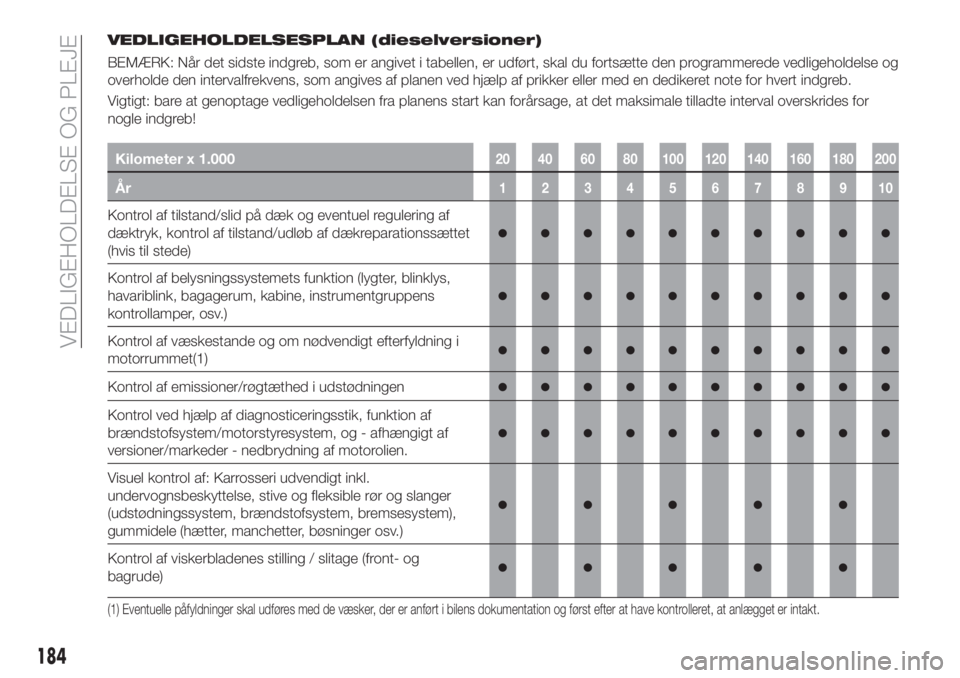

Page 186 of 276

VEDLIGEHOLDELSESPLAN (dieselversioner)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb.
Vigtigt: bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for
nogle indgreb!
Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
●●●●●●●●●●
Kontrol af belysningssystemets funktion (lygter, blinklys,
havariblink, bagagerum, kabine, instrumentgruppens
kontrollamper, osv.)
●●●●●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1)●●●●●●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●●●●●●
Kontrol ved hjælp af diagnosticeringsstik, funktion af
brændstofsystem/motorstyresystem, og - afhængigt af
versioner/markeder - nedbrydning af motorolien.
●●●●●●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
●●●●●
Kontrol af viskerbladenes stilling / slitage (front- og
bagrude)●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
184
VEDLIGEHOLDELSE OG PLEJE

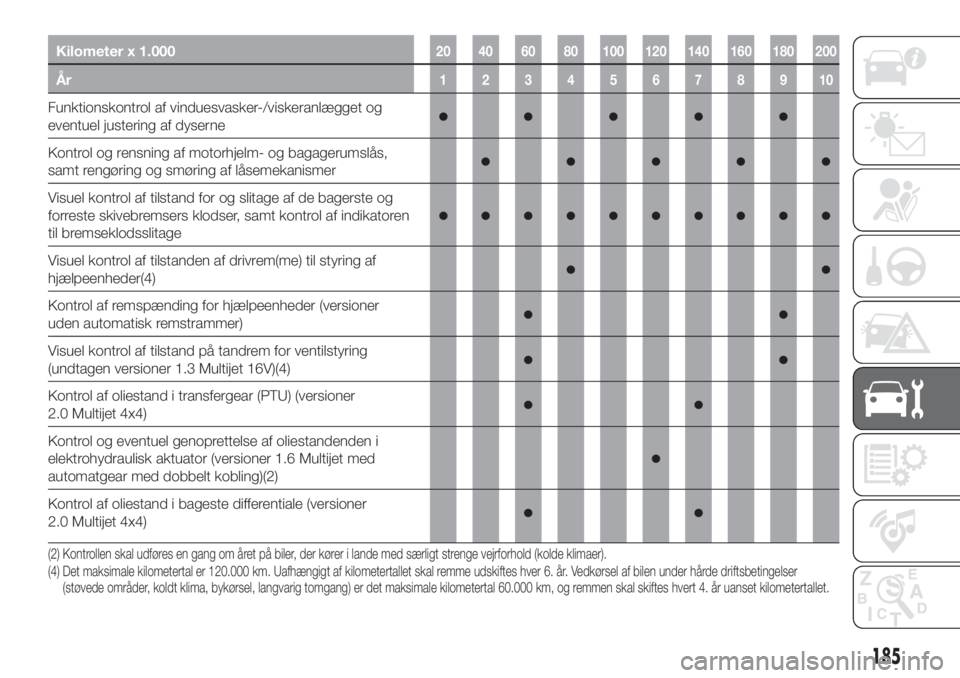

Page 187 of 276

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne●●●●●
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer●●●●●
Visuel kontrol af tilstand for og slitage af de bagerste og
forreste skivebremsers klodser, samt kontrol af indikatoren
til bremseklodsslitage
●●●●●●●●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder(4)●●
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer)●●
Visuel kontrol af tilstand på tandrem for ventilstyring
(undtagen versioner 1.3 Multijet 16V)(4)●●
Kontrol af oliestand i transfergear (PTU) (versioner
2.0 Multijet 4x4)●●
Kontrol og eventuel genoprettelse af oliestandenden i
elektrohydraulisk aktuator (versioner 1.6 Multijet med
automatgear med dobbelt kobling)(2)
●
Kontrol af oliestand i bageste differentiale (versioner
2.0 Multijet 4x4)●●
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet. (2) Kontrollen skal udføres en gang om året på biler, der kører i lande med særligt strenge vejrforhold (kolde klimaer).
185

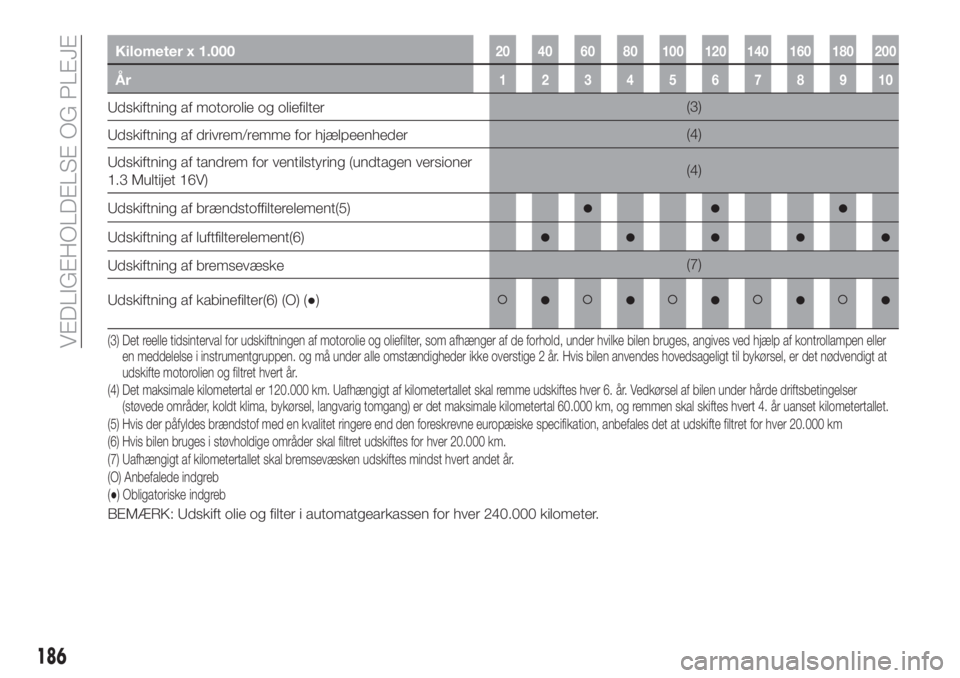

Page 188 of 276

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Udskiftning af motorolie og oliefilter(3)
Udskiftning af drivrem/remme for hjælpeenheder(4)
Udskiftning af tandrem for ventilstyring (undtagen versioner
1.3 Multijet 16V)(4)
Udskiftning af brændstoffilterelement(5)
●●●
Udskiftning af luftfilterelement(6)●●●●●
Udskiftning af bremsevæske(7)
Udskiftning af kabinefilter(6) (O) (●)
●●●●●
(3) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter, som afhænger af de forhold, under hvilke bilen bruges, angives ved hjælp afkontrollampen eller
en meddelelse i instrumentgruppen. og må under alle omstændigheder ikke overstige 2 år. Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at
udskifte motorolien og filtret hvert år.
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(5) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver 20.000 km
(6) Hvis bilen bruges i støvholdige områder skal filtret udskiftes for hver 20.000 km.
(7) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
(O) Anbefalede indgreb
(●) Obligatoriske indgreb
BEMÆRK: Udskift olie og filter i automatgearkassen for hver 240.000 kilometer.
186
VEDLIGEHOLDELSE OG PLEJE
Page 189 of 276

RUTINEMÆSSIGE
KONTROLLER
Hver1.000km eller inden længere ture:
Kontroller nedenstående punkter, og
foretag nødvendige efterfyldninger mv.:
kølevæskestand
bremsevæskestand
sprinklervæskestand
dæktryk og dækkenes tilstand
belysningssystemets funktion (lygter,
retningsviser- og havariblink etc.)
rudevaskernes funktion og
viskerbladenes stilling og slitage (front
og bagrude).
For hver3.000km. Kontroller og
foretag nødvendig efterfyldning:
Motoroliestand.
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en
af følgende betingelser:
politiet (eller politiovervågning i
byerne), offentlig bilservice (taxa)
træk af anhænger eller campingvogn
på støvede veje
korte og gentagne strækninger
(mindre end 7-8 km) og ved udvendige
temperaturer under frysepunktet
megen tomgang eller langvarig kørsel
med lav hastighed, eller ved langvarig
stilstand
skal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
Kontrol af bremseklodsernes tilstand
og slitage i skivebremser fortil.
Kontrol og rensning af motorhjelm-
og bagagerumslås, samt rengøring og
smøring af låsemekanismer.
Visuel kontrol af motor, gearkasse,
transmission, rør og slanger
(udstødningssystem, brændstofsystem,
bremsesystem) samt gummidele
(hætter, manchetter, bøsninger osv.).
Kontrol af batteriets opladningsgrad
og elektrolytstand.
Visuel kontrol af drivremme til
hjælpeenheder.
Kontrol og evt. udskiftning af
motorolie og oliefilter.
Kontrol og evt. udskiftning af
pollenfilter.
Kontrol og evt. udskiftning af luftfilter.
187
Page 190 of 276

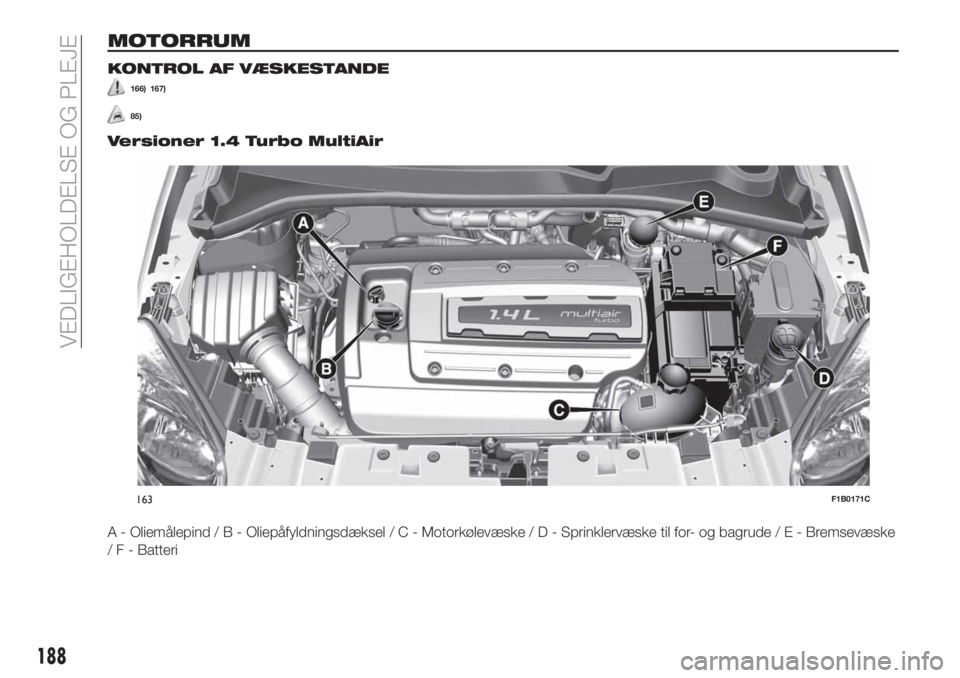

MOTORRUM
KONTROL AF VÆSKESTANDE
166) 167)
85)
Versioner 1.4 Turbo MultiAir
A - Oliemålepind/B-Oliepåfyldningsdæksel/C-Motorkølevæske/D-Sprinklervæske til for- og bagrude/E-Bremsevæske
/ F - Batteri
163F1B0171C
188
VEDLIGEHOLDELSE OG PLEJE
