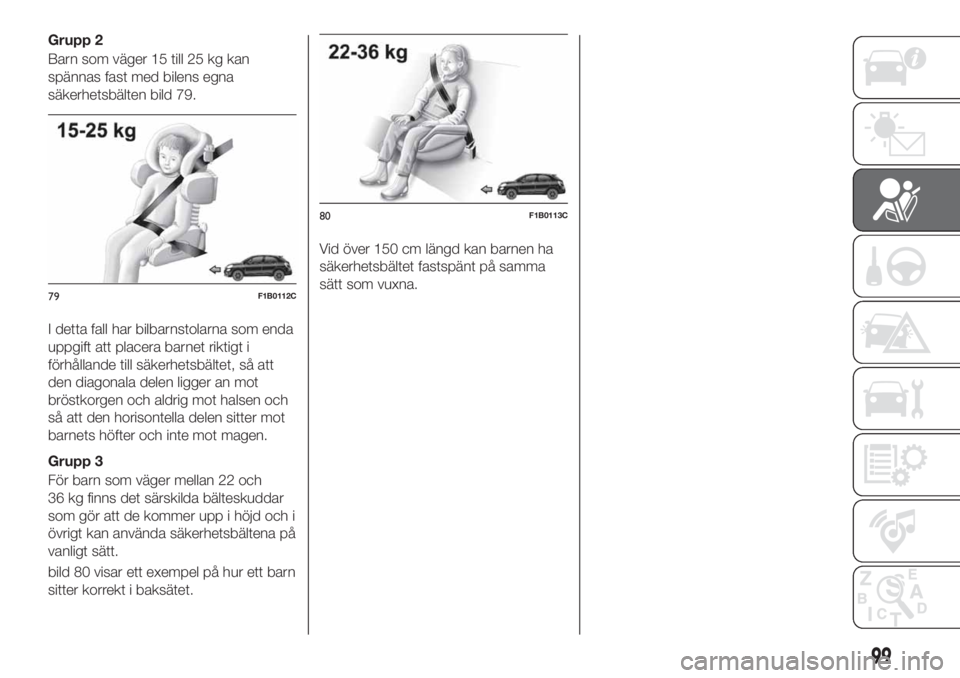

Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 79.
I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter mot
barnets höfter och inte mot magen.
Grupp 3
För barn som väger mellan 22 och
36 kg finns det särskilda bälteskuddar
som gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 80 visar ett exempel på hur ett barn
sitter korrekt i baksätet.Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
79F1B0112C
80F1B0113C
99

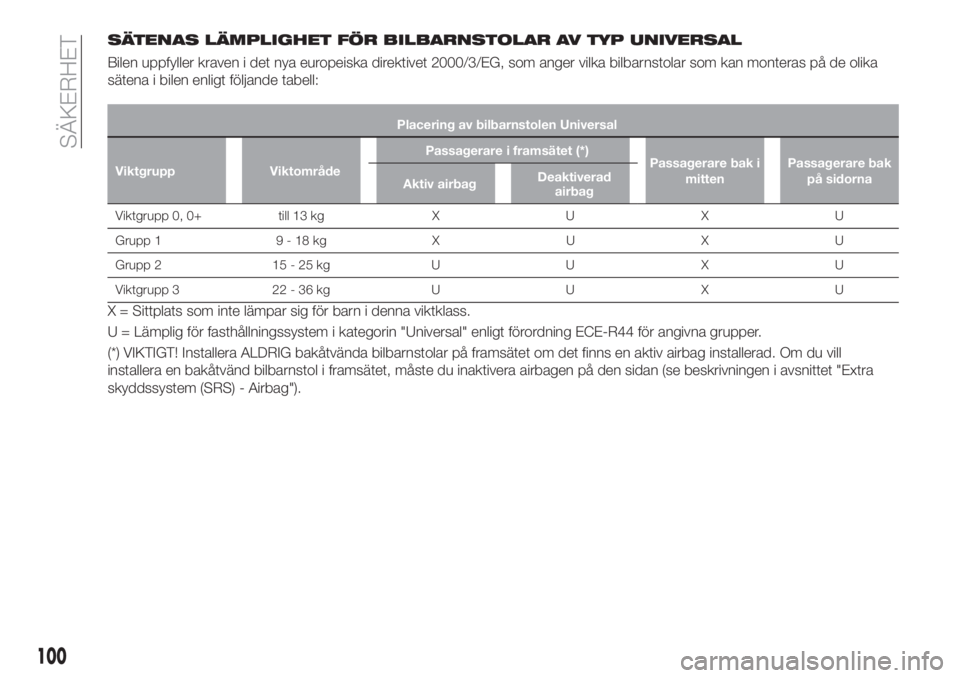

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Placering av bilbarnstolen Universal
Viktgrupp ViktområdePassagerare i framsätet (*)
Passagerare bak i
mittenPassagerare bak
på sidorna
Aktiv airbagDeaktiverad
airbag
Viktgrupp 0, 0+ till 13 kg X U X U
Grupp 1 9 - 18 kg X U X U
Grupp 2 15 - 25 kg U U X U
Viktgrupp 3 22 - 36 kg U U X U
X = Sittplats som inte lämpar sig för barn i denna viktklass.
U = Lämplig för fasthållningssystem i kategorin "Universal" enligt förordning ECE-R44 för angivna grupper.
(*) VIKTIGT! Installera ALDRIG bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill
installera en bakåtvänd bilbarnstol i framsätet, måste du inaktivera airbagen på den sidan (se beskrivningen i avsnittet "Extra
skyddssystem (SRS) - Airbag").
100
SÄKERHET

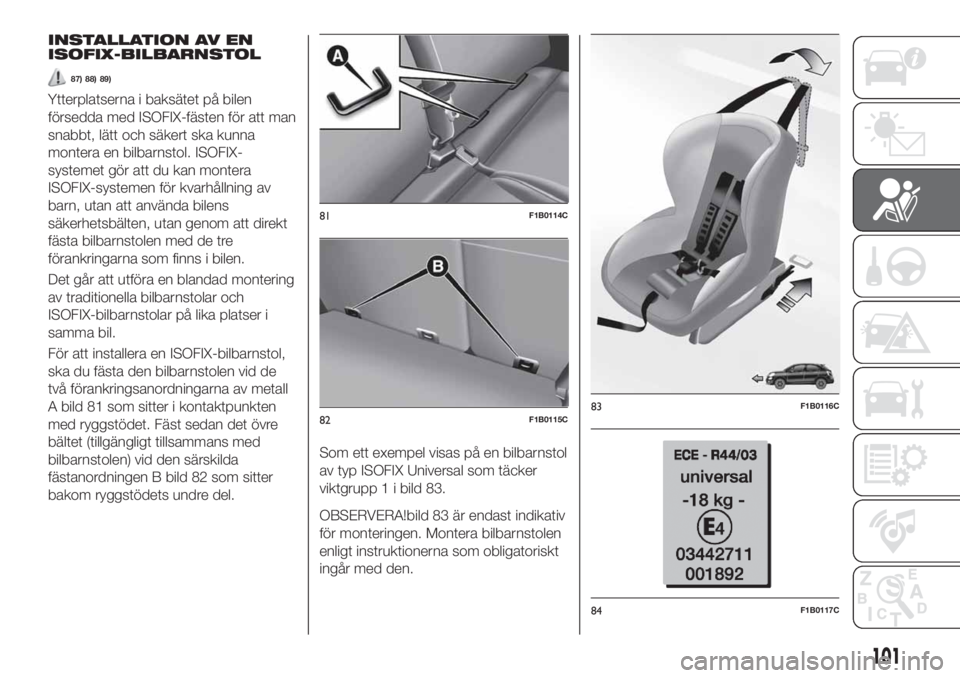

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
87) 88) 89)
Ytterplatserna i baksätet på bilen
försedda med ISOFIX-fästen för att man
snabbt, lätt och säkert ska kunna
montera en bilbarnstol. ISOFIX-
systemet gör att du kan montera
ISOFIX-systemen för kvarhållning av
barn, utan att använda bilens
säkerhetsbälten, utan genom att direkt
fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
ISOFIX-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
A bild 81 som sitter i kontaktpunkten
med ryggstödet. Fäst sedan det övre
bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 82 som sitter
bakom ryggstödets undre del.Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 83.
OBSERVERA!bild 83 är endast indikativ
för monteringen. Montera bilbarnstolen
enligt instruktionerna som obligatoriskt
ingår med den.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
101

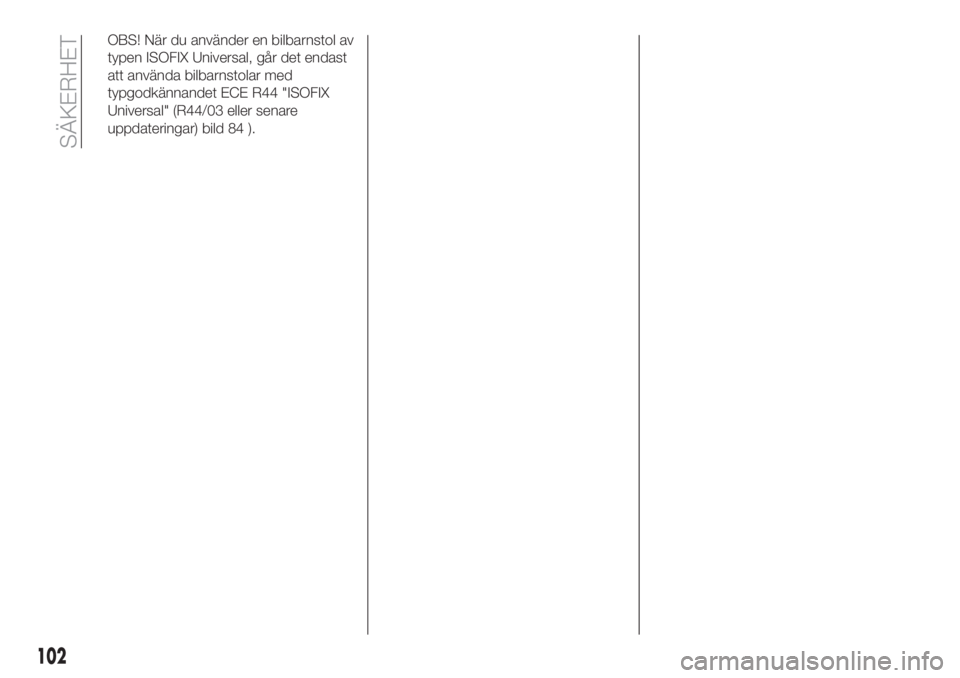

OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal" (R44/03 eller senare
uppdateringar) bild 84 ).
102
SÄKERHET

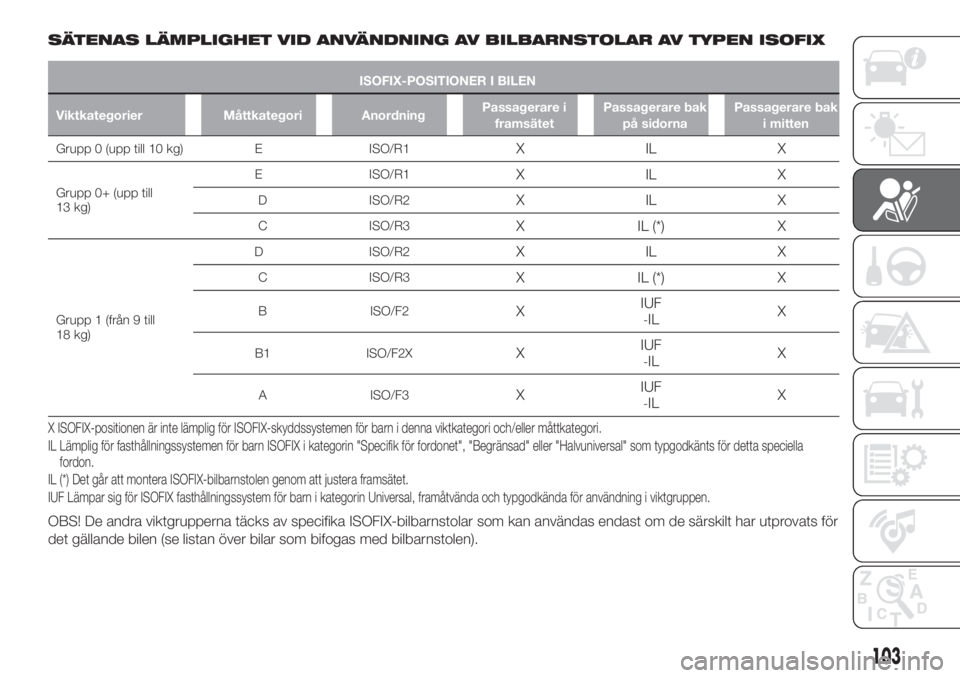

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
ISOFIX-POSITIONER I BILEN
Viktkategorier Måttkategori AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak
i mitten
Grupp 0 (upp till 10 kg) E ISO/R1XILX
Grupp 0+ (upp till
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupp 1 (från 9 till
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-positionen är inte lämplig för ISOFIX-skyddssystemen för barn i denna viktkategori och/eller måttkategori.
IL Lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för detta speciella
fordon.
IL (*) Det går att montera ISOFIX-bilbarnstolen genom att justera framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn i kategorin Universal, framåtvända och typgodkända för användning i viktgruppen.
OBS! De andra viktgrupperna täcks av specifika ISOFIX-bilbarnstolar som kan användas endast om de särskilt har utprovats för
det gällande bilen (se listan över bilar som bifogas med bilbarnstolen).
103

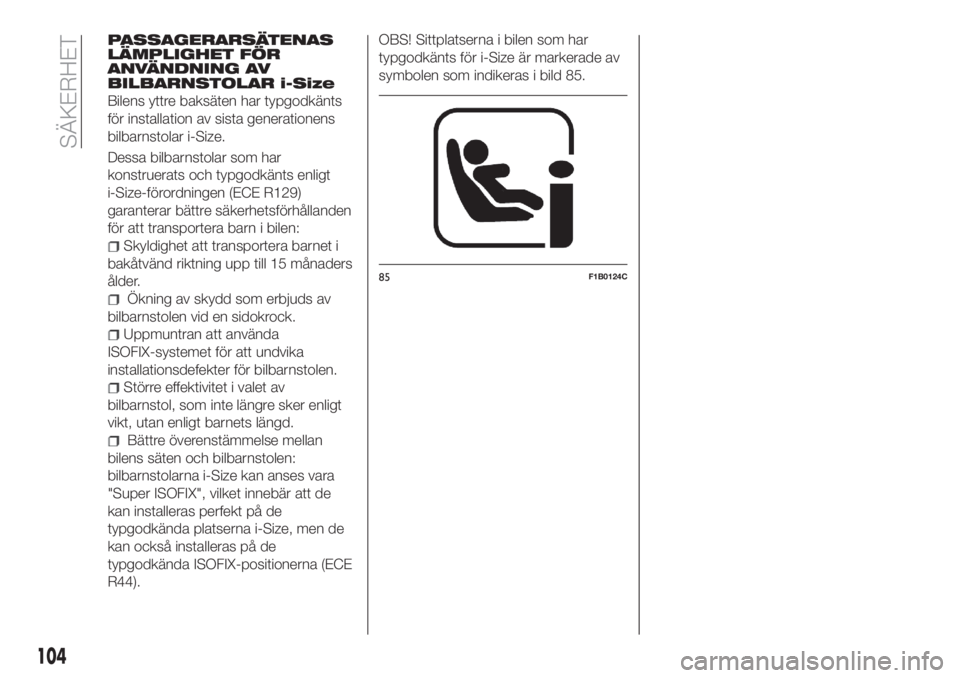

PASSAGERARSÄTENAS
LÄMPLIGHET FÖR
ANVÄNDNING AV
BILBARNSTOLAR i-Size
Bilens yttre baksäten har typgodkänts
för installation av sista generationens
bilbarnstolar i-Size.
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
Skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder.
Ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock.
Uppmuntran att använda
ISOFIX-systemet för att undvika
installationsdefekter för bilbarnstolen.
Större effektivitet i valet av
bilbarnstol, som inte längre sker enligt
vikt, utan enligt barnets längd.
Bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).OBS! Sittplatserna i bilen som har
typgodkänts för i-Size är markerade av
symbolen som indikeras i bild 85.
85F1B0124C
104
SÄKERHET

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
105

BILBARNSTOLAR SOM REKOMMENDERAS AV FCA FÖR FIAT 500X
Lineaccessori MOPAR®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+: från
födseln upp till
13 kg
Britax Baby Safe plus
Typgodkännandenummer:
E1 04301146
Fiats beställningsnummer:
71806415
Bilbarnstol Universal/ISOFIX.
Om du installerar bilbarnstolen
bakåtvänd genom att endast använda
bilens säkerhetsbälten, eller den
särskilda ISOFIX-fästen (som köps
separat) samt bilens ISOFIX-fästen.
Den ska installeras på de yttre
baksätena. ++
Britax Baby Safe ISOFIX-bas
Fiats beställningsnummer:
71806416
106
SÄKERHET

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Fair G0/1S
Typgodkännandenummer:
E4 04443718
Fiats beställningsnummer:
71807388
Bilbarnstol Universal/ISOFIX.
Den kan installeras genom att endast
använda bilens säkerhetsbälten (både i
körriktningen och bakåtvänd) eller med
bilens ISOFIX-fästen.
FCA rekommenderar att man
installerar den bakåtvänd med
ISOFIX-plattformen (RWF av typen "G"
- som köps separat) eller
ISOFIX-plattformen vänd i körriktningen
(FWF typ "A" - som köps separat), det
styva huvudstödet (som köps separat)
och bilens ISOFIX-fästen.
Den ska installeras på de yttre
baksätena. ++
Referens A: plattform Fair
ISOFIX RWF typ "G" till G
0/1S
Fiats beställningsnummer:
71807455
eller
Referens B: plattform Fair
ISOFIX FWF typ "A" till G 0/1S
Fiats beställningsnummer:
71805364
++
Styvt huvudstöd FAIR
Fiats beställningsnummer:
71807387
107

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 1: från 9 till
18 kg
Britax Safefix TT
Typgodkännandenummer:
E1 04301199
Fiats beställningsnummer:
71805956Den får endast installeras i framåtvänd
riktning genom att använda
ISOFIX-fästena och det övre bältet
som ingår med bilbarnstolen.
Den ska installeras på de yttre
baksätena.
Britax Römer Duo Plus
Typgodkännandenummer:
E1 04301133
Fiats beställningsnummer:
71803161Den får endast installeras i framåtvänd
riktning genom att använda
ISOFIX-fästena och det övre bältet
som ingår med bilbarnstolen.
Den ska installeras på de yttre
baksätena.
Grupp 2: från
15 till 36 kg
Fair Junior Fix
Typgodkännandenummer:
E4 04443721
Fiats beställningsnummer:
71806570Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.
