FIAT 500X 2018 Drift- och underhållshandbok (in Swedish)

Symbol Innebörd
gulRISK FÖR ISHALKA PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av bindestreck.
gulFEL PÃ… SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att
eliminera felet.
gulFEL PÃ… ALLHJULSSYSTEMET 4x4
Symbolen tänds för att indikera fel på allhjulssystemet. Vänd dig till Fiats servicenät så fort som möjligt.
gulFUNKTIONSFEL PÃ… YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus, positionsljus,
körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att elanslutningen har
avbrutits.
gulFEL PÃ… DE AUTOMATISKA HELLJUSEN
Symbolen tänds för att signalera fel på de automatiska helljusen. Vänd dig till Fiats servicenät så snart som
möjligt.
69

Symbol Innebörd
gulDET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans med ett meddelande som visas på
displayen) för att meddela att det finns vatten i dieselfiltret.
28)
gulRENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste rengöras för att
avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när körförhållandena kräver
att föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i rörelse tills regenereringen är
slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på bästa sätt om man kör bilen i
60 km/tim. med ett varvtal på över 2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få den kontrollerad
på en serviceverkstad.
29)
70
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
gulFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Fiats servicenät.
gulFEL PÃ… LPG-MATNINGSSYSTEMET
Symbolen tänds på displayen vid fel på LPG-försörjningssystemet. I så fall är alla staplarna på den digitala
indikatorn släckta.
Vid fel ska du kontakta Fiats Servicenät.
gulDÃ…LIG MOTOROLJA
(om tillgänglig)
Dieselversioner: symbolen fortsätter att visas i cykler om tre minuter med intervaller med släckt symbol i
fem sekunder tills oljan byts ut.
Symbolen fortsätter att visas på displayen under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter visningscykeln.
VARNING! Efter den första signaleringen, fortsätter lampan att tändas så som anges ovan vid varje
motorstart tills oljan byts ut.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som möjligt behöver
byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta sträckor, eftersom
motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så snart som möjligt.
30) 31)
gulFELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds med ett fast sken tillsammans med meddelandet som visas på displayen vid fel på
motorns oljetryckssensor.
71

Symbol Innebörd
gulFEL PÃ… ADAPTIVE CRUISE CONTROL (ACC)
(om tillgänglig)
Symbolen tänds (tillsammans med ett meddelande som visas på displayen) för att signalera fel på Adaptive
Cruise Control-systemet (ACC). Kontakta Fiats servicenät.
gulUNDERHÃ…LLSSCHEMA (SERVICE)
Underhållsschemat innebär bilunderhåll i regelbundna intervaller (se kapitlet "Underhåll och skötsel"). När
nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider tändningsnyckeln till MAR-läget,
tänds symbolen på displayen. Därefter visas antalet kilometer/miles eller dagar (där så förutses) som är
kvar till bilens nästa servicetillfälle.
Denna visning sker automatiskt när tändningsnyckeln står på MAR och det fattas 2 000 km eller, där så
förutses, 30 dagar till nästa underhållsingrepp. Indikationen visas varje gång du ställer tändningsnyckeln på
MAR. Den visas i km eller miles beroende på inställningen av måttenheten.
Kontakta Fiats servicenät som förutser, utöver underhållsarbetena, som förutses av underhållsschemat vid
nollställningen av denna visning (återställning).
vitNär denna symbol tänds innebär det att du måste trycka på kopplingspedalen för att starta motorn.
vitNär denna indikation tänds, föreslås att lägga i en högre växel (uppväxling).
vitNär denna indikation tänds, föreslås att lägga i en lägre växel (nedväxling).
72
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
vitÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via displayens meny
(det invändiga värdet uppdateras enligt den inställda hastigheten).
vitELEKTRONISK CRUISE CONTROL
Symbolen tänds vid aktivering av den elektroniska Cruise Control.
73

Meddelanden som visas på displayen
Meddelande på displayen
BLIND SPOT ASSISTBLIND-SPOT ASSIST-SYSTEMET
Blockerad givare: vid fel på Blind-spot Assist-systemets givare visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser
med fast sken. Frigör stötfångaren från eventuella hinder eller rengör den från
orenheter.
Systemet är inte tillgängligt: vid fel på Blind-spot Assist-systemet visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser
med fast sken. Orsaken till att systemet inte fungerar kan vara en otillräcklig
batterispänning eller ett eventuellt fel på elsystemet. Vänd dig till Fiats servicenät
snarast möjligt för att låta kontrollera elsystemet.
Fel på Blind Spot Assist-systemet: vid fel på Blind Spot Assist-systemet visas
ett meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna
släckta. Dessutom utsänds en ljudsignal. Vänd dig till Fiats servicenät så snart
som möjligt.
DYNAMIC STEERING TORQUEDST-SYSTEM (Dynamic Steering Torque)
På displayen visas ett dedikerat meddelande vid fel på DST-systemet. Vänd dig till
Fiats servicenät så snart som möjligt.
PARK ASSISTPARK ASSIST-SYSTEM (om tillgängligt)
Tillfälligt fel på parkeringssensorerna: På displayen visas ett dedikerat
meddelande vid fel på parkeringssensorerna. Om problemet inte försvinner efter
att du rengjort området kring parkeringsgivarna, vänd dig till Fiats servicenät.
Permanent fel på parkeringssensorerna: på displayen visas ett dedikerat
meddelande vid permanent fel på parkeringssensorerna. Orsaken till att systemet
inte fungerar kan vara en otillräcklig batterispänning eller ett eventuellt fel på
elsystemet. Vänd dig till Fiats servicenät så snart som möjligt.
LANE ASSISTLANE ASSIST-SYSTEM
Blockering av backkameran: på displayen visas ett dedikerat meddelande om
det finns smuts på vindrutan som kan störa backkamerans korrekta funktion. I så
fall, ska du rengöra vindrutan genom att använda en mjuk, ren trasa. Var noga så
att du inte repar den. Om problemet kvarstår, kontakta Fiats Servicenät snarast
möjligt.
74
LÄR KÄNNA INSTRUMENTPANELEN

Meddelande på displayen
START&STOPAKTIVERING/INAKTIVERING AV START&STOP-SYSTEMET
Aktivering: aktiveringen av systemet signaleras av ett meddelande som visas på
displayen. I så fall är lysdioden på knappen släckt.
Inaktivering: inaktiveringen av systemet signaleras av ett meddelande som visas
på displayen. I så fall lyser lysdioden på knappen.
75

VARNING
31)Om varningslampaninte tänds när du vrider tändningsnyckeln till MAR-läget eller om den förblir på under körningen, kan det ha blivit
fel i fasthållningsanordningarna. I så fall är det möjligt att airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade
fall, aktiveras på felaktigt sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
32)Felet på varningslampan
signaleras av att ikonentänds på displayen. I detta fall kanske varningslampan inte signalerar eventuella fel
på fasthållningssystemen. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
33)Vid fel och en häftig inbromsning, kan bakhjulen låsa sig, vilket leder till att man kan tappa kontrollen över bilen.
OBSERVERA!
24)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR-läget eller om den lyser med fast sken eller blinkar under körningen
(på vissa versioner tillsammans med ett meddelande som visas på displayen), ska du snarast möjligt kontakta Fiats servicenät.
25)Om varningslampan eller ikonen blinkar på displayen under körningen, vänd dig till Fiats servicenät.
26)Om symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
27)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
28)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolen
tänds
på instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
29)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om varningslampan för partikelfiltret lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att
motoroljan försämras snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Det
rekommenderas att avsluta regenereringen av partikelfiltret med stillastående fordon.
30)Om varningslampan
blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att lampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampan inte säger något om mängden motorolja som finns i motorn. Om den börjar blinka, ska du
därför inte fylla på med mer olja.
31)Om symbolen skulle börja blinka under körningen, vänd dig till Fiats servicenät.
76
LÄR KÄNNA INSTRUMENTPANELEN

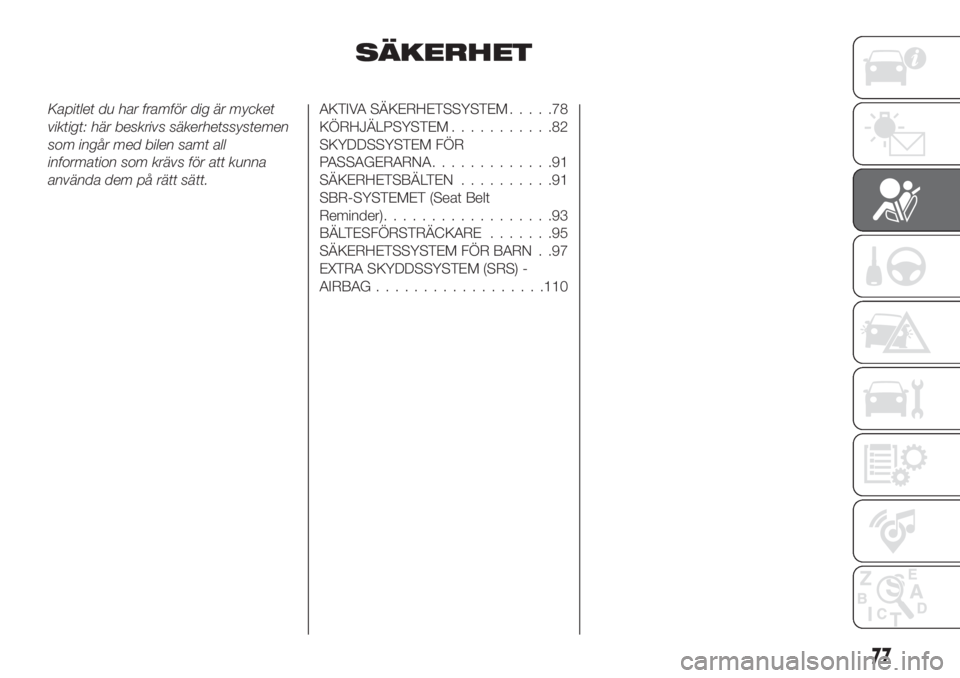

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt: här beskrivs säkerhetssystemen
som ingår med bilen samt all
information som krävs för att kunna
använda dem på rätt sätt.AKTIVA SÄKERHETSSYSTEM.....78
KÖRHJÄLPSYSTEM...........82
SKYDDSSYSTEM FÖR
PASSAGERARNA.............91
SÄKERHETSBÄLTEN..........91
SBR-SYSTEMET (Seat Belt
Reminder)..................93
BÄLTESFÖRSTRÄCKARE.......95
SÄKERHETSSYSTEM FÖR BARN . .97
EXTRA SKYDDSSYSTEM (SRS) -
AIRBAG..................110
77

AKTIVA
SÄKERHETSSYSTEM
Följande aktiva säkerhetssystem har
installerats i bilen:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
För systemens funktion, se
beskrivningen som följer nedan.
ABS-SYSTEM (Anti-lock
Braking System)
Detta system utgör en integrerad del av
bromssystemet och förhindrar att ett
eller flera hjul låser sig och slirar, oavsett
väglag och bromskraft. På så sätt får
man en bättre kontroll över bilen även
vid nödinbromsningar. Dessutom
optimeras bromssträckan.
Systemet ingriper vid inbromsningen,
när hjulen är på väg att låsa sig, särskilt
i förhållanden som vid en nödbromsning
eller vid ett dåligt väggrepp där hjulen
lättare låser sig.Systemet ökar även kontrollen över
bilen och dess stabilitet om
inbromsningen sker på en yta med olika
väghållning för hjulen på höger och
vänster sida eller i kurvor.
Systemet är ett komplement till EBD
(Elektronisk bromskraftsfördelning) som
fördelar bromskraften mellan fram- och
bakhjul.
Systemets aktivering
ABS-systemets aktivering märks
genom en lätt pulsering i bromspedalen
tillsammans med ett ljud. Detta är ett
helt normalt beteende för systemet
under aktiveringsfasen.
34) 35) 36) 37) 38) 39) 40)
DTC-SYSTEMET (Drag
Torque Control)
DTC (Drag Torque Control)-systemet
förhindrar en möjlig låsning av
drivhjulen, vilket kaninträffa till exempel
om man plötsligt släpper upp
gaspedalen eller växlar ned i förhållande
med dåligt väggrepp. I sådana
situationer kan motorns bromseffekt
leda till att drivhjulen slirar och att bilen
förlorar stabiliteten. I sådana situationer
ingriper DTC-systemet genom att ge
motorn moment för att bevara
stabiliteten och öka bilens säkerhet.
ESC-SYSTEM (Electronic
Stability Control)
ESC-systemet förbättrar bilens
riktningskontroll och stabilitet i olika
körförhållanden.
ESC-systemet korrigerar bilens under-
och överstyrning genom att fördela
bromsningen på hjulen på lämpligt vis.
Dessutom kan motorns vridmoment
reduceras för att man ska bibehålla
kontrollen över bilen.
ESC-systemet använder sensorer som
har installerats i bilen för att tolka
riktningen som föraren tänker följa och
jämför det med bilens faktiska riktning.
Om den önskade riktningen skiljer sig
från den faktiska, ingriper
ESC-systemet och motverkar bilens
under- eller överstyrning.
Överstyrning: detta inträffar när bilen
svänger mer än vad som krävs i
förhållande till den inställda rattvinkeln.
Understyrning: detta inträffar när
bilen svänger mindre än vad som krävs
i förhållande till den inställda rattvinkeln.
Systemets aktivering
Systemets ingrepp signaleras av att
varningslampan
blinkar på
instrumentpanelen för att informera
föraren om att bilen befinner sig i
kritiska förhållanden som gäller
stabiliteten och väggreppet.
41) 42) 43) 44) 45)
78
SÄKERHET
