FIAT 500X 2018 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2018, Model line: 500X, Model: FIAT 500X 2018Pages: 284, PDF Size: 8.15 MB

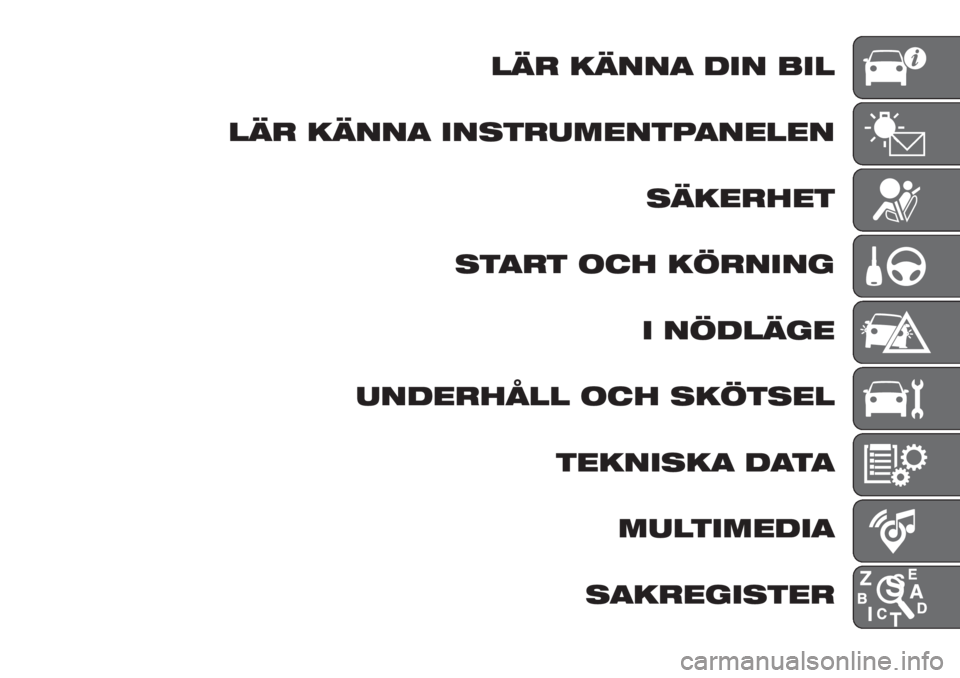

Page 11 of 284
LÄR KÄNNA DIN BIL
LÄR KÄNNA INSTRUMENTPANELEN
SÄKERHET
START OCH KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH SKÖTSEL
TEKNISKA DATA
MULTIMEDIA
SAKREGISTER
Page 12 of 284
Page 13 of 284
LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL..........12
NYCKLARNA...............13
TÄNDLÅS..................14
FIAT CODE.................16
LARM....................16
DÖRRAR..................17
SÄTEN....................21
HUVUDSTÖD...............23
RATTEN...................24
BACKSPEGLAR..............25
EXTERNA LJUS..............27
INNERBELYSNING............30
VINDRUTETORKARE/
BAKRUTETORKARE..........31
KLIMATANLÄGGNING..........35
ELEKTRISKA FÖNSTERHISSAR . . .40
ELDRIVET SOLTAK............41
MOTORHUV................43
BAGAGEUTRYMME...........44
UTFÖRANDE MED LPG-SYSTEM . .46
11
Page 14 of 284
INSTRUMENTPANEL
1. Inställbara sidoventiler 2. Vänster spak: körriktningsvisare, helljus, blinkljus, Lane change-
funktion 3. Instrumentpanel 4. Rattreglage: Cruise Control, Speed Limiter 5. Höger spak: vindrutetorkare/vindrutespolare/
bakrutespolare, inställning av regnsensorns känslighetsnivå 6.Uconnect™7. Start&Stop, varningsljus, lysdiod för
passagerarsidans airbags status 8. Kyld övre förvaringslåda (berörda versioner och marknader) 9. Airbag fram på
passagerarsidan 10. Mittre justerbara luftventiler 11. Undre förvaringslåda 12. Reglage till klimatanläggningen 13. Knappar
på mittkonsolen: uppvärmning av sätena, uppvärmning av ratten, panel med USB-uttag och AUX-uttag (i förekommande
fall). 14. Knäairbag 15. Tändlås (nyckel eller knapp) 16. Airbag fram på förarsidan 17. Rattreglage: displaymeny, färddator,
multimedia, telefon, röstigenkänning 18. Panel: ljusomställare, korrigeringsenhet för strålkastarinställningen.
2F1B0626C
12
LÄR KÄNNA DIN BIL
Page 15 of 284
NYCKLARNA
NYCKEL MED
FJÄRRKONTROLL
1)
1)
Metallinsatsen A bild 3 i nyckeln
aktiverar:
startanordningen;
Dörrlåset på förarsidan.
Tryck på knapp B för att föra ut/in
metallinsatsen.
1)
ELEKTRONISK NYCKEL(versioner med systemet "Keyless Go")
På versioner som försetts med
systemet "Keyless Go", har bilen
försetts med en elektronisk nyckel A
bild 4, som levereras i dubbla exemplar.
Låsning av dörrar och bagagelucka
Kort tryck på knappen
eller "FIAT":
låsning av dörrar, av bakluckan på
avstånd varmed belysningsenheten i
kupén slocknar och en enda ljussignal
ges för körriktningsvisarna (i
förekommande fall).
Tryck snabbt två gånger på knappen
för att öppna bakluckan på håll
(om tillgänglig).
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.Tända ljusen (endast för nyckel
med fjärrkontroll)
Tryck på knappen
för att på
avstånd styra tändningen av
positionsljusen och halvljuset i maximalt
90 sekunder.
När du åter trycker på knappen
,
slocknar ljusen du satte på tidigare (om
parkeringsljusens funktion redan var
aktiv, kommer den att fortsätta att vara
det). Om du trycker på knappen
efter
90 sekunder, förblir halvljuset och
positionsljusen på i ytterligare
30 sekunder.
BESTÄLLA
EXTRANYCKLAR
När du behöver ytterligare en nyckel
med fjärrkontroll ska du kontakta
auktoriserad verkstad i Fiats servicenät
och ta med identitetshandlingar och
bilens ägarhandlingar.
VARNING
1)Tryck på knappen B endast med nyckeln
på säkert avstånd från kroppen och särskilt
från ögonen och föremål som kan förstöras
(till exempel kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den och
oavsiktligt trycka på knappen.
3F1B0007C
4F1B0008C
13
Page 16 of 284
OBSERVERA!
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig låt
den ligga i solen.
OBSERVERA!
1)Urladdade batterier kan vara skadliga för
miljön om de inte hanteras på rätt sätt.
Därför ska de kastas bort i särskilda
batteriholkar, enligt gällande lagstiftning,
eller återlämnas till Fiats servicenät som tar
hand om bortskaffningen.
TÄNDLÅS
Versioner med mekanisk nyckel
Det går att vrida tändningsnyckeln till tre
olika lägen bild 5:
STOP: avstängd motor,
tändningsnyckeln kan dras ur, rattlås
(med uttagen nyckel). Vissa elektriska
anordningar är dock tillgängliga (t ex.
dörrarnas centrallås, larmet, osv.).
MAR: körläge. Alla elektriska
anordningar är tillgängliga.
AVV: motorstart
2) 3)
Versioner med elektronisk nyckel
(Keyless Go-systemet)
För att aktivera tändlåset bild 6, måste
den elektroniska nyckeln vara inuti
kupén.Tändlåset aktiveras även om den
elektroniska nyckeln är i
bagageutrymmet eller på hatthyllan.
Tändlåset kan ställas i följande lägen:
STOP: avstängd motor, rattlås. Vissa
elektriska anordningar är dock
tillgängliga (t ex. dörrarnas centrallås,
larmet, osv.).
MAR: körläge. Alla elektriska
anordningar är tillgängliga. Det går att
övergå till detta läge genom att trycka
en gång på tändlåset utan att trycka på
bromspedalen (versioner med
automatväxellåda) eller
kopplingspedalen (versioner med
manuell växellåda).
AVV: motorstart
OBS! Tändlåset aktiveras INTE om den
elektroniska nyckeln är i
bagageutrymmet och bakluckan är
öppen.
5F1B0627C
6F1B0014C
14
LÄR KÄNNA DIN BIL
Page 17 of 284
OBS! När tändlåset står på MAR, ställs
tändlåset automatiskt i STOP-läget efter
30 minuter med stillastående bil
(versioner med manuell växellåda) eller
med växelspaken på P (parkering) då
motorn är stoppad (versioner med
automatväxellåda).
OBS! När motorn är igång går det att
lämna bilen och ta med sig den
elektroniska nyckeln. Motorn förblir i alla
fall på. Bilen signalerar att nyckeln
saknas i kupén så snart dörren stängs.
OBS! Om enheten inte fungerar när du
stänger av motoren, se beskrivningen i
avsnittet "Display" i kapitlet "Lär känna
instrumentpanelen" (i förekommande
fall) och kontakta Fiats servicenät så
snart som möjligt.
För mer information om motorns
igångsättning, se beskrivningen i
avsnittet "Motorstart" i kapitlet "Start
och körning".
4) 5)
RATTLÅS
Tillkoppling
Versioner med mekanisk nyckel: med
tändlåset på STOP, ska du dra ut
nyckeln och vrida ratten tills den låser
sig.
VARNING! Rattlåset fungerar endast när
du har tagit ut nyckeln ur tändlåset efter
att ha vridit nyckeln från MAR till STOP.Versioner med elektronisk nyckel:
rattlåset aktiveras när förardörren
öppnas med knappen i STOP-läge och
när man kör med en hastighet under
3 km/tim.
Koppla ur
Versioner med mekanisk nyckel: rör lite
på ratten och ställ nyckeln på MAR.
Versioner med elektronisk nyckel:
rattlåset inaktiveras när du trycker på
tändlåset och den elektroniska nyckeln
identifieras.
6) 7)
VARNING
2)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Fiats servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med dig tändningsnyckeln när
du stiger ut ur bilen för att undvika att
någon oavsiktligt använder reglagen. Kom
ihåg att dra åt den elektriska handbromsen.
Lämna aldrig kvar barn i fordonet utan
tillsyn.
4)Det är strängt förbjudet att utföra
sådana åtgärder på eftermarknaden som
kan påverka styrningen eller rattstången (t
ex. installera stöldskyddssystem). Förutom
att försämra systemprestandan och leda till
att garantin upphör att gälla, kan detta
även leda till allvarliga säkerhetsproblem
och en bristande överensstämmelse med
bilens typgodkännande.5)Ta aldrig ut tändningsnyckeln när bilen är
i rörelse. Ratten låser sig automatiskt vid
den första styrningen. Samma sak gäller
när fordonet bogseras.
6)Innan du går ut ur bilen, ska du ALLTID
dra åt handbromsen, styra hjulen, lägga i
1:ans växel om du står i uppförsbacke eller
backväxeln om du står i nedförsbacke. På
versioner medautomatväxellåda, ska du
ställa växelspaken på P (parkering), trycka
på tändlåset för att ställa tändningsnyckeln
på STOP. På starkt lutande väg ska du
sätta en kil eller en sten framför hjulen. När
du lämnar bilen, ska du låsa alla dörrar
genom att trycka på den särskilda knappen
på handtaget (se beskrivningen under
"Keyless Entry" i avsnittet "Dörrar").
7)På versioner försedda med Full Keyless
System ska du inte låta den elektroniska
tändningsnyckeln vara kvar i bilen eller i
närheten av den eller på en plats som är
tillgänglig för barn. Lämna inte bilen med
tändlåset på MAR. Ett barn kan aktivera
fönsterhissarna, andra reglage eller sätta
igång bilen.
15
Page 18 of 284
FIAT CODE
Fiat Code-systemet förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
Systemet kräver ingen inkoppling/
aktivering utan fungerar automatiskt,
oavsett om bildörrarna är låsta eller
upplåsta.
När du ställer tändlåset på MAR,
identifierar Fiat Code-systemet koden
som översänds av nyckeln. Om koden
erkänns som giltig, auktoriserar Fiat
Code-systemet motorns igångsättning.
När du ställer tändlåset på STOP,
inaktiverar Fiat Code-systemet
motorstyrenheten för att förhindra
igångsättningen.
För en korrekt igångsättning av motorn,
se beskrivningen i avsnittet "Motorstart"
i kapitlet "Start och körning".FUNKTIONSFEL
Om nyckelns kod inte känns igen
korrekt under starten visas symbolenpå instrumentpanelen (se
beskrivningen i stycket "Varningslampor
och meddelanden" i kapitlet "Lär känna
instrumentpanelen"). Detta tillstånd
leder till att motorn stannar efter två
sekunder. I så fall ska du ställa
tändlåset på STOP och sedan på MAR.
Om blockeringen kvarstår, ska du
försöka med de andra nycklarna som
ingår som standard. Om det i alla fall
inte går att starta motorn, vänd dig till
Fiats servicenät.
Om symbolen
tänds, betyder det
att systemet håller på att göra en
självdiagnos (t.ex. beroende på ett
spänningsfall). Om visningen kvarstår,
kontakta Fiats servicenät.
LARM
Larmets ingrepp leder till att summern
och körriktningsvisarna aktiveras.
OBSERVERA! Larmet anpassas av
tillverkaren för att motsvara gällande
förordningar i de olika länderna där
bilen säljs.
AKTIVERING AV LARM
(om tillgänglig)
Se till att dörrar och bakluckan är
stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln
med fjärrkontroll mot bilen och tryck
och släpp sedan upp knappen
"
FIAT".
För versioner med elektronisk nyckel,
kan aktiveringen av larmet även ske
genom att trycka på knappen
"dörrlåsning" som sitter på dörrens
ytterhandtag. För ytterligare information,
se avsnittet Keyless Entry några sidor
längre fram.
Systemet ger ifrån sig en ljus- och
ljudsignal (i förekommande fall) och
låser dörrarna.
När larmet är aktiverat blinkar
varningslampan A bild 7 på
instrumentpanelen.
16
LÄR KÄNNA DIN BIL
Page 19 of 284
Innan larmet sätts på utför systemet en
självdiagnosfas: om det upptäckts fel i
larmsystemet hörs en ytterligare
ljudsignal.
Det går dessutom alltid att låsa
dörrarna utan att aktivera larmet,
genom att sätta in metallinsatsen på
nyckeln i låset på förarsidan.
OBSERVERA! Om man låser upp
dörrarna genom att sätta in
metallinsatsen i låset på förarsidan,
inaktiveras inte larmet om det tidigare
aktiverats. Det går att inaktivera larmet
genom att ställa tändlåset på MAR eller
trycka på knappen
på fjärrkontrollen.
INAKTIVERING AV
LARMET
OBSERVERA! När man öppnar
centrallåset med tändningsnyckelns
metallinsats, inaktiveras inte larmet.UTLÖSNING AV LARM
För att helt koppla bort larmet (t ex. när
bilen inte ska användas under en längre
tid), ska du låsa bilen genom att vrida
om metallinsatsen i nyckeln med
fjärrkontroll i dörrlåset.
OBSERVERA! Om batterierna i nyckeln
med fjärrkontroll laddas ur, eller om ett
fel uppstår i systemet, ska du sätta i
nyckeln i tändlåset och vrida den till
MAR för att inaktivera larmet.
DÖRRAR
LÅSA/LÅSA UPP
DÖRRARNA INIFRÅN
Centrallås för dörrlåsning/-
upplåsning
Om alla dörrar har stängts ordentligt,
blockeras de automatiskt när man
överskrider en hastighet på 20 km/tim.
(funktion "Autoclose"). Denna funktion
kan även inaktiveras via menyn på
instrumentpanelen.
För att låsa dörrarna, tryck på knappen
som sitter på framdörrarnas list
bild 8.
För att låsa upp dörrarna, tryck på
knappen
.
7F1B0015C
8F1B0024C
17
Page 20 of 284
Manuell låsning/upplåsning
Låsningen/upplåsningen av dörrarna
kan också utföras genom att rotera
enheten A bild 9 som är integrerad i
innerhandtagen på framdörrarna.
Aktiveringen av enheten till bakdörrarna
leder till att endast den gällande dörren
låses.
Läge 1: upplåst dörr
Läge 2
: låst dörr
Aktiveringen av framdörrarnas handtag
leder till att alla dörrar och bakluckan
låses upp.
LÅSA/LÅSA UPP
DÖRRARNA UTIFRÅN
Låsning av dörrarna utifrån
Med stängd dörr ska du trycka på
knappen
"FIAT" på nyckeln eller
sätta in och vrida metallinsatsen på
nyckeln i dörrlåset på förarsidan.
2)
Låsa upp dörrarna utifrån
Tryck på knappen
på nyckeln eller
sätt i och vrid metallinsatsen på nyckeln
i dörrlåset på förarsidan.
PASSIVE ENTRY(om tillgänglig)
3)
Keyless Entry-systemet kan identifiera
en elektronisk nyckel i närheten av
dörrarna och bakluckan.
Systemet gör att du kan låsa upp/låsa
dörrarna (eller bakluckan) utan att
behöva trycka på någon knapp på den
elektroniska nyckeln.
Om systemet identifierar den
elektroniska nyckeln utanför bilen som
giltig, räcker det att nyckelns ägare tar
tag i ett av de främre handtagen för att
inaktivera larmet och frigöra
mekanismen för att öppna dörrarna och
bakluckan.
Där funktionen är tillgänglig, kan du
genom att ta tag i handtaget på
förarsidan låsa upp förarsidans dörr
eller alla dörrarna enligt läget som är
inställt på menyn på displayen eller i
Uconnect™-systemet.Dörrlås
Gör så här för att låsa dörrarna:
Försäkra dig om att du har den
elektroniska nyckeln med dig och att du
befinner dig i närheten av handtaget på
förar- eller passagerarsidans dörr.
Tryck på knappen "dörrlåsning" A
bild 10 som sitter på handtaget. På
detta sätt låses alla dörrarna samt
bakluckan. Dörrlåsningen gör även att
larmet aktiveras (om installerat).
OBSERVERA! Efter att ha tryckt ned
knappen för "dörrlåsning" ska du vänta
i två sekunder innan du åter låser
dörrarna med handtaget. När du drar i
dörrhandtaget under dessa två
sekunder, går det att kontrollera om
bilen har stängts korrekt, utan att
dörrarna låses upp.
9F1B0017C
10F1B0063C
18
LÄR KÄNNA DIN BIL
