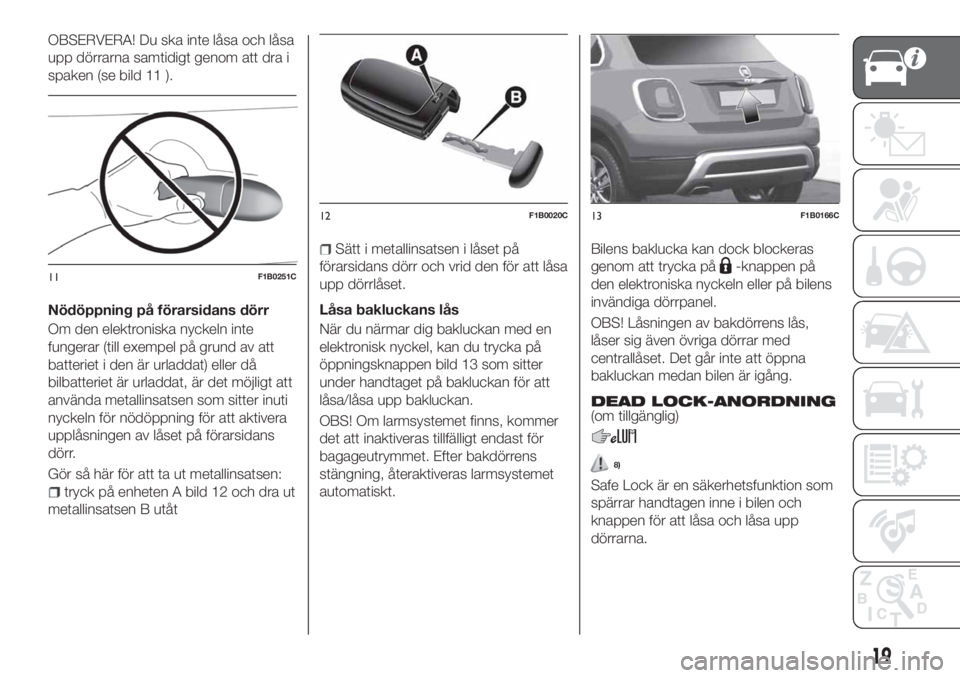

OBSERVERA! Du ska inte låsa och låsa
upp dörrarna samtidigt genom att dra i
spaken (se bild 11 ).
Nödöppning på förarsidans dörr
Om den elektroniska nyckeln inte
fungerar (till exempel på grund av att
batteriet i den är urladdat) eller då
bilbatteriet är urladdat, är det möjligt att
använda metallinsatsen som sitter inuti
nyckeln för nödöppning för att aktivera
upplåsningen av låset på förarsidans
dörr.
Gör så här för att ta ut metallinsatsen:
tryck på enheten A bild 12 och dra ut
metallinsatsen B utåt
Sätt i metallinsatsen i låset på
förarsidans dörr och vrid den för att låsa
upp dörrlåset.
Låsa bakluckans lås
När du närmar dig bakluckan med en
elektronisk nyckel, kan du trycka på
öppningsknappen bild 13 som sitter
under handtaget på bakluckan för att
låsa/låsa upp bakluckan.
OBS! Om larmsystemet finns, kommer
det att inaktiveras tillfälligt endast för
bagageutrymmet. Efter bakdörrens
stängning, återaktiveras larmsystemet
automatiskt.Bilens baklucka kan dock blockeras
genom att trycka på
-knappen på
den elektroniska nyckeln eller på bilens
invändiga dörrpanel.
OBS! Låsningen av bakdörrens lås,
låser sig även övriga dörrar med
centrallåset. Det går inte att öppna
bakluckan medan bilen är igång.
DEAD LOCK-ANORDNING(om tillgänglig)
8)
Safe Lock är en säkerhetsfunktion som
spärrar handtagen inne i bilen och
knappen för att låsa och låsa upp
dörrarna.
11F1B0251C
12F1B0020C13F1B0166C
19
Page 22 of 284

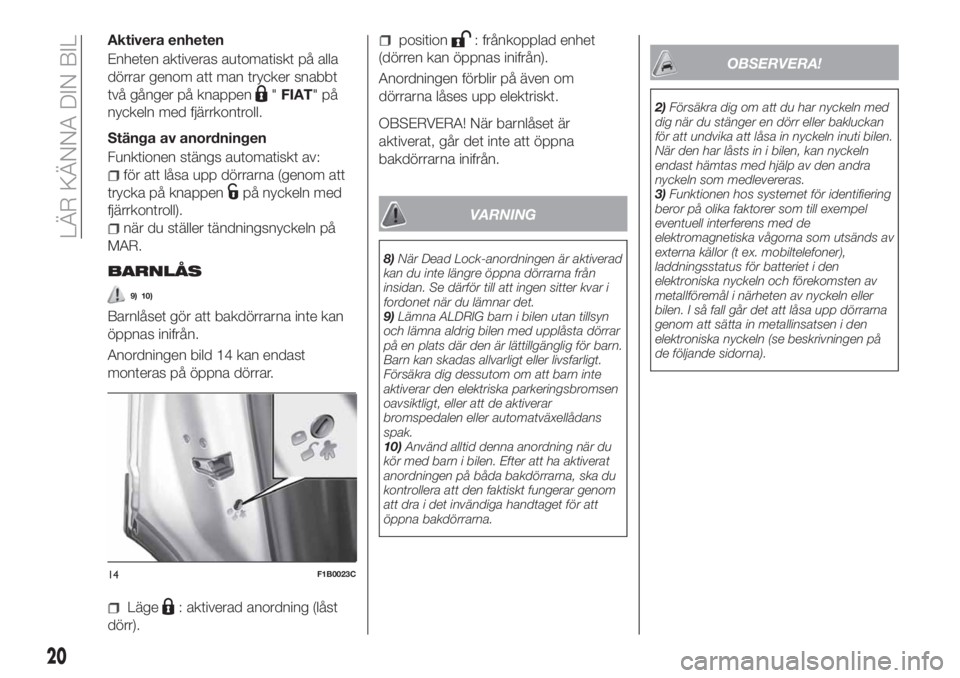

Aktivera enheten
Enheten aktiveras automatiskt på alla
dörrar genom att man trycker snabbt
två gånger på knappen
"FIAT"på
nyckeln med fjärrkontroll.
Stänga av anordningen
Funktionen stängs automatiskt av:
för att låsa upp dörrarna (genom att
trycka på knappen
på nyckeln med
fjärrkontroll).
när du ställer tändningsnyckeln på
MAR.
BARNLÅS
9) 10)
Barnlåset gör att bakdörrarna inte kan
öppnas inifrån.
Anordningen bild 14 kan endast
monteras på öppna dörrar.
Läge: aktiverad anordning (låst
dörr).
position: frånkopplad enhet
(dörren kan öppnas inifrån).
Anordningen förblir på även om
dörrarna låses upp elektriskt.
OBSERVERA! När barnlåset är
aktiverat, går det inte att öppna
bakdörrarna inifrån.
VARNING
8)När Dead Lock-anordningen är aktiverad
kan du inte längre öppna dörrarna från
insidan. Se därför till att ingen sitter kvar i
fordonet när du lämnar det.
9)Lämna ALDRIG barn i bilen utan tillsyn
och lämna aldrig bilen med upplåsta dörrar
på en plats där den är lättillgänglig för barn.
Barn kan skadas allvarligt eller livsfarligt.
Försäkra dig dessutom om att barn inte
aktiverar den elektriska parkeringsbromsen
oavsiktligt, eller att de aktiverar
bromspedalen eller automatväxellådans
spak.
10)Använd alltid denna anordning när du
kör med barn i bilen. Efter att ha aktiverat
anordningen på båda bakdörrarna, ska du
kontrollera att den faktiskt fungerar genom
att dra i det invändiga handtaget för att
öppna bakdörrarna.
OBSERVERA!
2)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti bilen.
När den har låsts in i bilen, kan nyckeln
endast hämtas med hjälp av den andra
nyckeln som medlevereras.
3)Funktionen hos systemet för identifiering
beror på olika faktorer som till exempel
eventuell interferens med de
elektromagnetiska vågorna som utsänds av
externa källor (t ex. mobiltelefoner),
laddningsstatus för batteriet i den
elektroniska nyckeln och förekomsten av
metallföremål i närheten av nyckeln eller
bilen. I så fall går det att låsa upp dörrarna
genom att sätta in metallinsatsen i den
elektroniska nyckeln (se beskrivningen på
de följande sidorna).
14F1B0023C
20
LÄR KÄNNA DIN BIL
Page 23 of 284

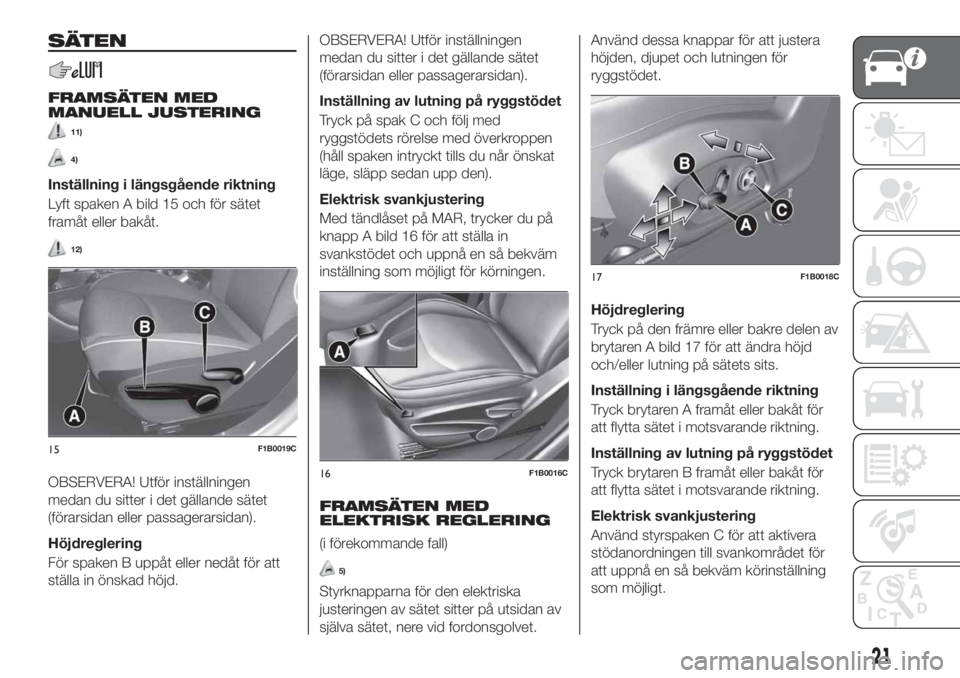

SÄTEN
FRAMSÄTEN MED
MANUELL JUSTERING
11)
4)
Inställning i längsgående riktning
Lyft spaken A bild 15 och för sätet
framåt eller bakåt.
12)
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Höjdreglering
För spaken B uppåt eller nedåt för att
ställa in önskad höjd.
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Inställning av lutning på ryggstödet
Tryck på spak C och följ med
ryggstödets rörelse med överkroppen
(håll spaken intryckt tills du når önskat
läge, släpp sedan upp den).
Elektrisk svankjustering
Med tändlåset på MAR, trycker du på
knapp A bild 16 för att ställa in
svankstödet och uppnå en så bekväm
inställning som möjligt för körningen.
FRAMSÄTEN MED
ELEKTRISK REGLERING
(i förekommande fall)
5)
Styrknapparna för den elektriska
justeringen av sätet sitter på utsidan av
själva sätet, nere vid fordonsgolvet.Använd dessa knappar för att justera
höjden, djupet och lutningen för
ryggstödet.
Höjdreglering
Tryck på den främre eller bakre delen av
brytaren A bild 17 för att ändra höjd
och/eller lutning på sätets sits.
Inställning i längsgående riktning
Tryck brytaren A framåt eller bakåt för
att flytta sätet i motsvarande riktning.
Inställning av lutning på ryggstödet
Tryck brytaren B framåt eller bakåt för
att flytta sätet i motsvarande riktning.
Elektrisk svankjustering
Använd styrspaken C för att aktivera
stödanordningen till svankområdet för
att uppnå en så bekväm körinställning
som möjligt.
15F1B0019C
16F1B0016C
17F1B0018C
21
Page 24 of 284

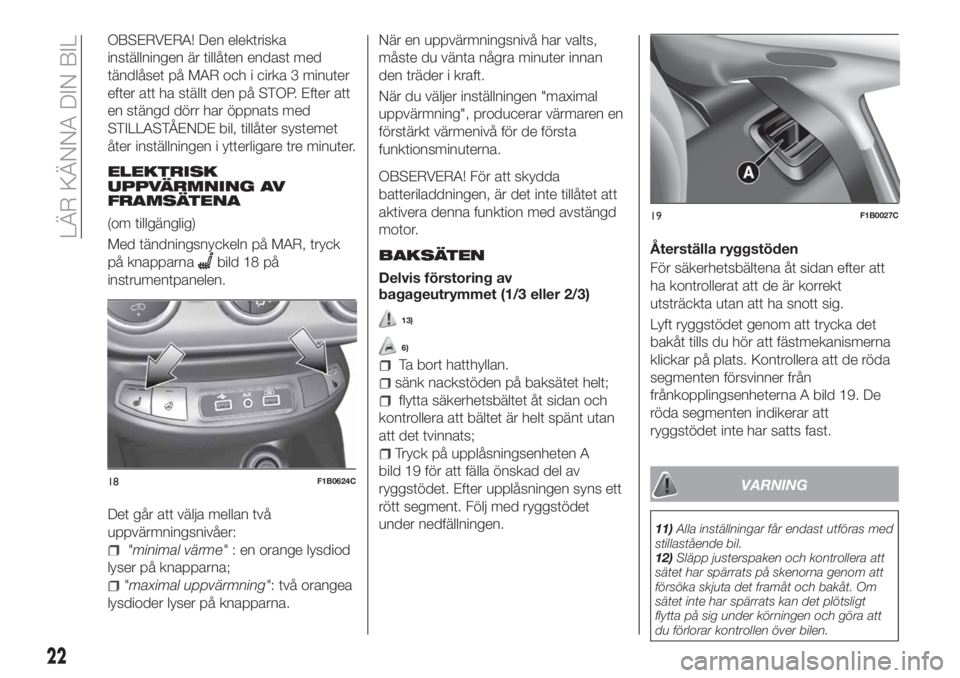

OBSERVERA! Den elektriska
inställningen är tillåten endast med
tändlåset på MAR och i cirka 3 minuter
efter att ha ställt den på STOP. Efter att
en stängd dörr har öppnats med
STILLASTÅENDE bil, tillåter systemet
åter inställningen i ytterligare tre minuter.
ELEKTRISK
UPPVÄRMNING AV
FRAMSÄTENA
(om tillgänglig)
Med tändningsnyckeln på MAR, tryck
på knapparna
bild 18 på
instrumentpanelen.
Det går att välja mellan två
uppvärmningsnivåer:
"minimal värme": en orange lysdiod
lyser på knapparna;
"maximal uppvärmning": två orangea
lysdioder lyser på knapparna.När en uppvärmningsnivå har valts,
måste du vänta några minuter innan
den träder i kraft.
När du väljer inställningen "maximal
uppvärmning", producerar värmaren en
förstärkt värmenivå för de första
funktionsminuterna.
OBSERVERA! För att skydda
batteriladdningen, är det inte tillåtet att
aktivera denna funktion med avstängd
motor.
BAKSÄTEN
Delvis förstoring av
bagageutrymmet (1/3 eller 2/3)
13)
6)
Ta bort hatthyllan.
sänk nackstöden på baksätet helt;
flytta säkerhetsbältet åt sidan och
kontrollera att bältet är helt spänt utan
att det tvinnats;
Tryck på upplåsningsenheten A
bild 19 för att fälla önskad del av
ryggstödet. Efter upplåsningen syns ett
rött segment. Följ med ryggstödet
under nedfällningen.Återställa ryggstöden
För säkerhetsbältena åt sidan efter att
ha kontrollerat att de är korrekt
utsträckta utan att ha snott sig.
Lyft ryggstödet genom att trycka det
bakåt tills du hör att fästmekanismerna
klickar på plats. Kontrollera att de röda
segmenten försvinner från
frånkopplingsenheterna A bild 19. De
röda segmenten indikerar att
ryggstödet inte har satts fast.
VARNING
11)Alla inställningar får endast utföras med
stillastående bil.
12)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
18F1B0624C
19F1B0027C
22
LÄR KÄNNA DIN BIL
Page 25 of 284

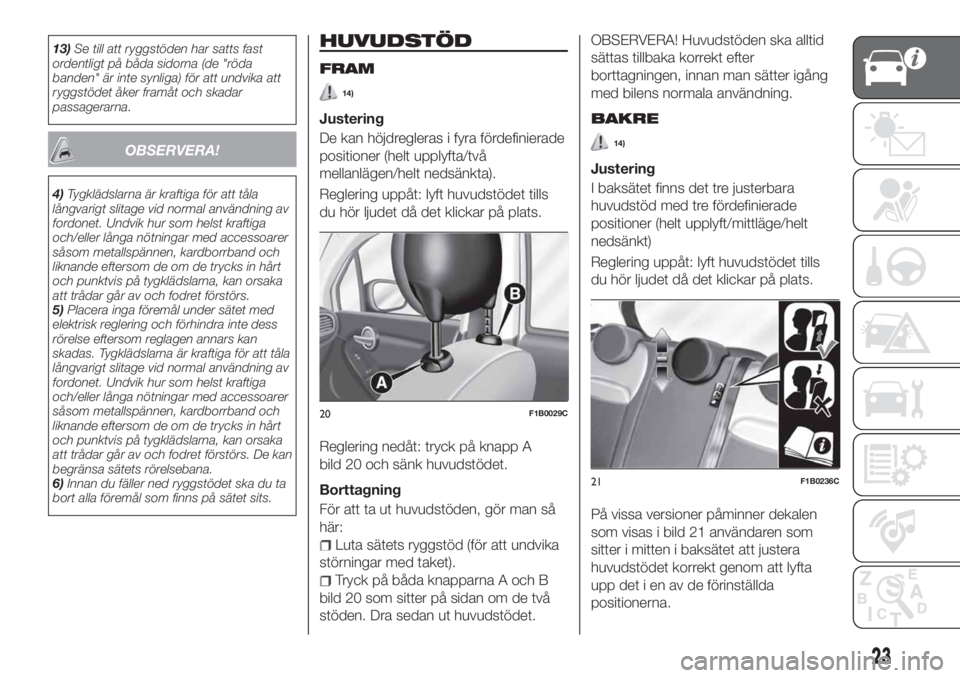

13)Se till att ryggstöden har satts fast
ordentligt på båda sidorna (de "röda
banden" är inte synliga) för att undvika att
ryggstödet åker framåt och skadar
passagerarna.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
5)Placera inga föremål under sätet med
elektrisk reglering och förhindra inte dess
rörelse eftersom reglagen annars kan
skadas. Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs. De kan
begränsa sätets rörelsebana.
6)Innan du fäller ned ryggstödet ska du ta
bort alla föremål som finns på sätet sits.
HUVUDSTÖD
FRAM
14)
Justering
De kan höjdregleras i fyra fördefinierade
positioner (helt upplyfta/två
mellanlägen/helt nedsänkta).
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
Reglering nedåt: tryck på knapp A
bild 20 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
Luta sätets ryggstöd (för att undvika
störningar med taket).
Tryck på båda knapparna A och B
bild 20 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
BAKRE
14)
Justering
I baksätet finns det tre justerbara
huvudstöd med tre fördefinierade
positioner (helt upplyft/mittläge/helt
nedsänkt)
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
På vissa versioner påminner dekalen
som visas i bild 21 användaren som
sitter i mitten i baksätet att justera
huvudstödet korrekt genom att lyfta
upp det i en av de förinställda
positionerna.
20F1B0029C
21F1B0236C
23
Page 26 of 284

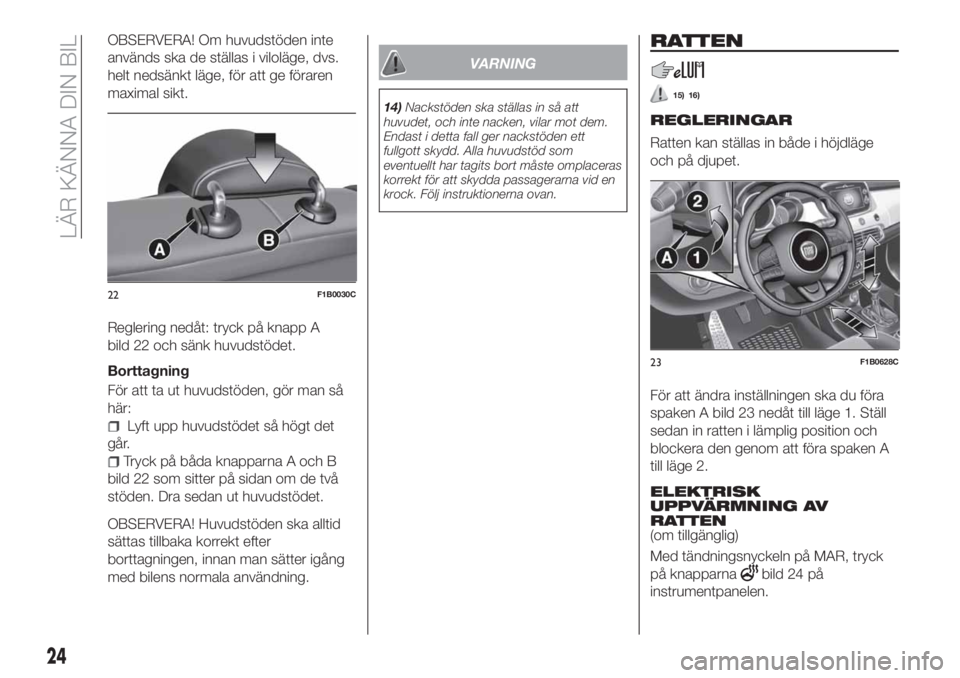

OBSERVERA! Om huvudstöden inte
används ska de ställas i viloläge, dvs.
helt nedsänkt läge, för att ge föraren
maximal sikt.
Reglering nedåt: tryck på knapp A
bild 22 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
Lyft upp huvudstödet så högt det
går.
Tryck på båda knapparna A och B
bild 22 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
VARNING
14)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd. Alla huvudstöd som
eventuellt har tagits bort måste omplaceras
korrekt för att skydda passagerarna vid en
krock. Följ instruktionerna ovan.
RATTEN
15) 16)
REGLERINGAR
Ratten kan ställas in både i höjdläge
och på djupet.
För att ändra inställningen ska du föra
spaken A bild 23 nedåt till läge 1. Ställ
sedan in ratten i lämplig position och
blockera den genom att föra spaken A
till läge 2.
ELEKTRISK
UPPVÄRMNING AV
RATTEN
(om tillgänglig)
Med tändningsnyckeln på MAR, tryck
på knapparna
bild 24 på
instrumentpanelen.
22F1B0030C
23F1B0628C
24
LÄR KÄNNA DIN BIL

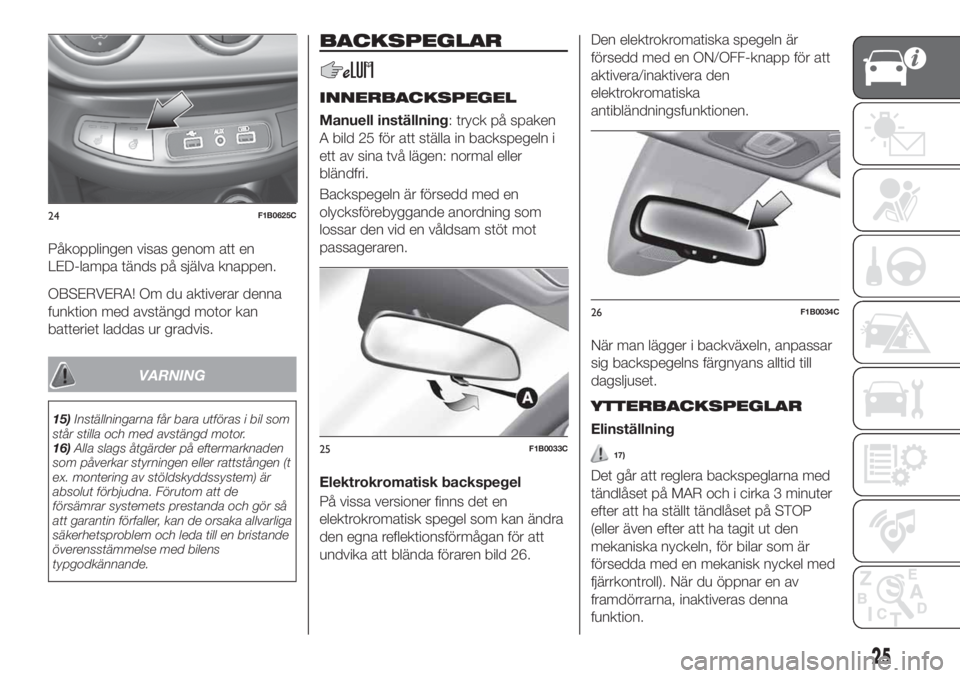

Page 27 of 284
Påkopplingen visas genom att en
LED-lampa tänds på själva knappen.
OBSERVERA! Om du aktiverar denna
funktion med avstängd motor kan
batteriet laddas ur gradvis.
VARNING
15)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
16)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
BACKSPEGLAR
INNERBACKSPEGEL
Manuell inställning: tryck på spaken
A bild 25 för att ställa in backspegeln i
ett av sina två lägen: normal eller
bländfri.
Backspegeln är försedd med en
olycksförebyggande anordning som
lossar den vid en våldsam stöt mot
passageraren.
Elektrokromatisk backspegel
På vissa versioner finns det en
elektrokromatisk spegel som kan ändra
den egna reflektionsförmågan för att
undvika att blända föraren bild 26.Den elektrokromatiska spegeln är
försedd med en ON/OFF-knapp för att
aktivera/inaktivera den
elektrokromatiska
antibländningsfunktionen.
När man lägger i backväxeln, anpassar
sig backspegelns färgnyans alltid till
dagsljuset.
YTTERBACKSPEGLAR
Elinställning
17)
Det går att reglera backspeglarna med
tändlåset på MAR och i cirka 3 minuter
efter att ha ställt tändlåset på STOP
(eller även efter att ha tagit ut den
mekaniska nyckeln, för bilar som är
försedda med en mekanisk nyckel med
fjärrkontroll). När du öppnar en av
framdörrarna, inaktiveras denna
funktion.
24F1B0625C
25F1B0033C
26F1B0034C
25

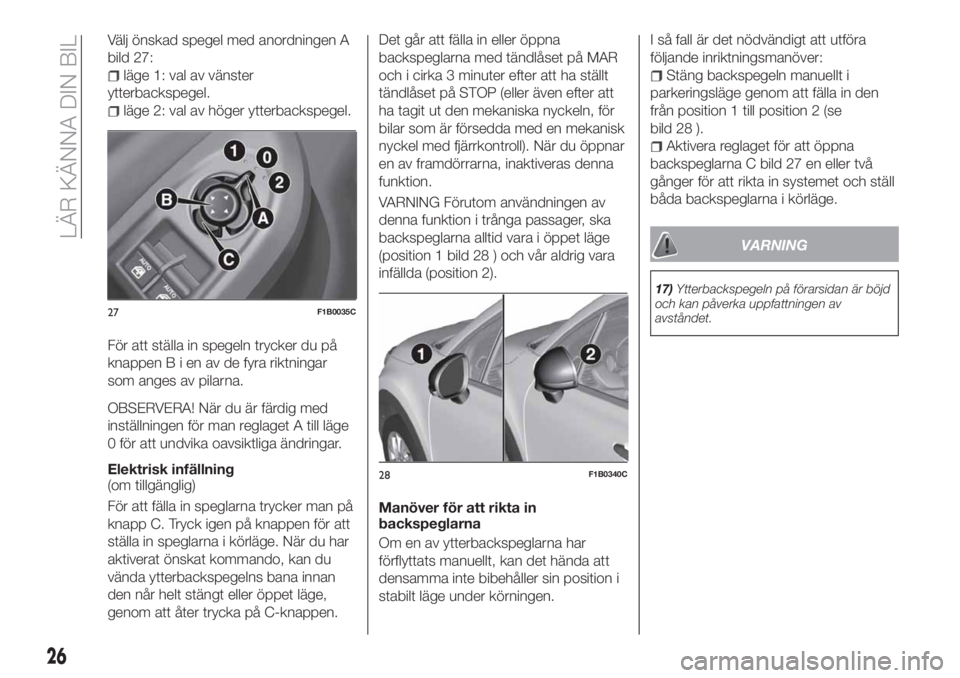

Page 28 of 284
Välj önskad spegel med anordningen A
bild 27:
läge 1: val av vänster
ytterbackspegel.
läge 2: val av höger ytterbackspegel.
För att ställa in spegeln trycker du på
knappenBienavdefyra riktningar
som anges av pilarna.
OBSERVERA! När du är färdig med
inställningen för man reglaget A till läge
0 för att undvika oavsiktliga ändringar.
Elektrisk infällning
(om tillgänglig)
För att fälla in speglarna trycker man på
knapp C. Tryck igen på knappen för att
ställa in speglarna i körläge. När du har
aktiverat önskat kommando, kan du
vända ytterbackspegelns bana innan
den når helt stängt eller öppet läge,
genom att åter trycka på C-knappen.Det går att fälla in eller öppna
backspeglarna med tändlåset på MAR
och i cirka 3 minuter efter att ha ställt
tändlåset på STOP (eller även efter att
ha tagit ut den mekaniska nyckeln, för
bilar som är försedda med en mekanisk
nyckel med fjärrkontroll). När du öppnar
en av framdörrarna, inaktiveras denna
funktion.
VARNING Förutom användningen av
denna funktion i trånga passager, ska
backspeglarna alltid vara i öppet läge
(position 1 bild 28 ) och vår aldrig vara
infällda (position 2).
Manöver för att rikta in
backspeglarna
Om en av ytterbackspeglarna har
förflyttats manuellt, kan det hända att
densamma inte bibehåller sin position i
stabilt läge under körningen.I så fall är det nödvändigt att utföra
följande inriktningsmanöver:
Stäng backspegeln manuellt i
parkeringsläge genom att fälla in den
från position 1 till position 2 (se
bild 28 ).
Aktivera reglaget för att öppna
backspeglarna C bild 27 en eller två
gånger för att rikta in systemet och ställ
båda backspeglarna i körläge.
VARNING
17)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
27F1B0035C
28F1B0340C
26
LÄR KÄNNA DIN BIL

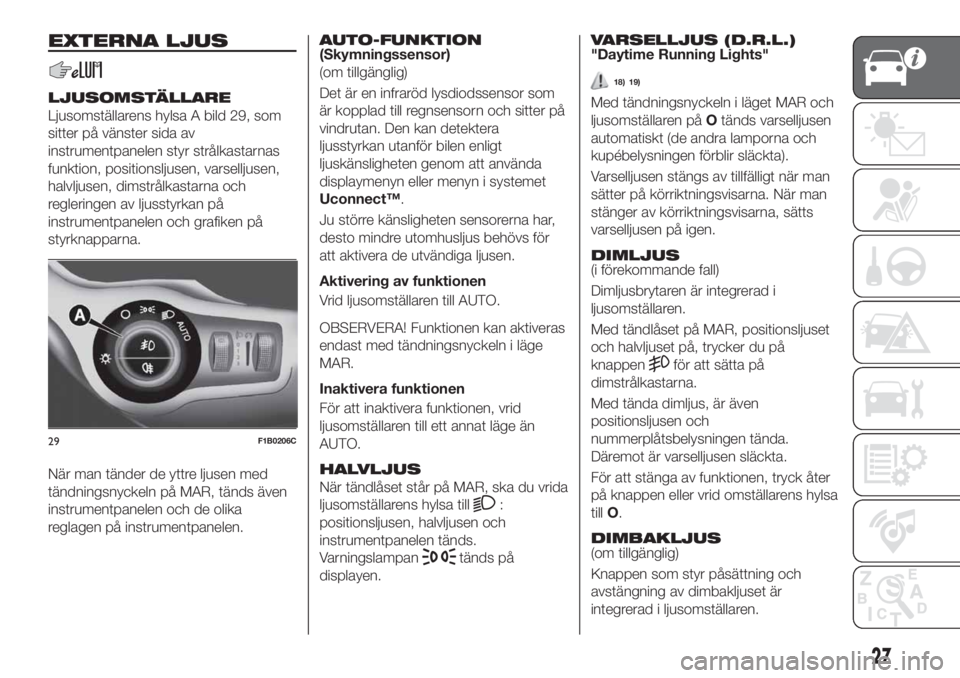

Page 29 of 284
EXTERNA LJUS
LJUSOMSTÄLLARE
Ljusomställarens hylsa A bild 29, som
sitter på vänster sida av
instrumentpanelen styr strålkastarnas
funktion, positionsljusen, varselljusen,
halvljusen, dimstrålkastarna och
regleringen av ljusstyrkan på
instrumentpanelen och grafiken på
styrknapparna.
När man tänder de yttre ljusen med
tändningsnyckeln på MAR, tänds även
instrumentpanelen och de olika
reglagen på instrumentpanelen.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i systemet
Uconnect™.
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid ljusomställaren till AUTO.
OBSERVERA! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid
ljusomställaren till ett annat läge än
AUTO.
HALVLJUS
När tändlåset står på MAR, ska du vrida
ljusomställarens hylsa till
:
positionsljusen, halvljusen och
instrumentpanelen tänds.
Varningslampan
tänds på
displayen.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
18) 19)
Med tändningsnyckeln i läget MAR och
ljusomställaren påOtänds varselljusen
automatiskt (de andra lamporna och
kupébelysningen förblir släckta).
Varselljusen stängs av tillfälligt när man
sätter på körriktningsvisarna. När man
stänger av körriktningsvisarna, sätts
varselljusen på igen.
DIMLJUS(i förekommande fall)
Dimljusbrytaren är integrerad i
ljusomställaren.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen
för att sätta på
dimstrålkastarna.
Med tända dimljus, är även
positionsljusen och
nummerplåtsbelysningen tända.
Däremot är varselljusen släckta.
För att stänga av funktionen, tryck åter
på knappen eller vrid omställarens hylsa
tillO.
DIMBAKLJUS(om tillgänglig)
Knappen som styr påsättning och
avstängning av dimbakljuset är
integrerad i ljusomställaren.
29F1B0206C
27

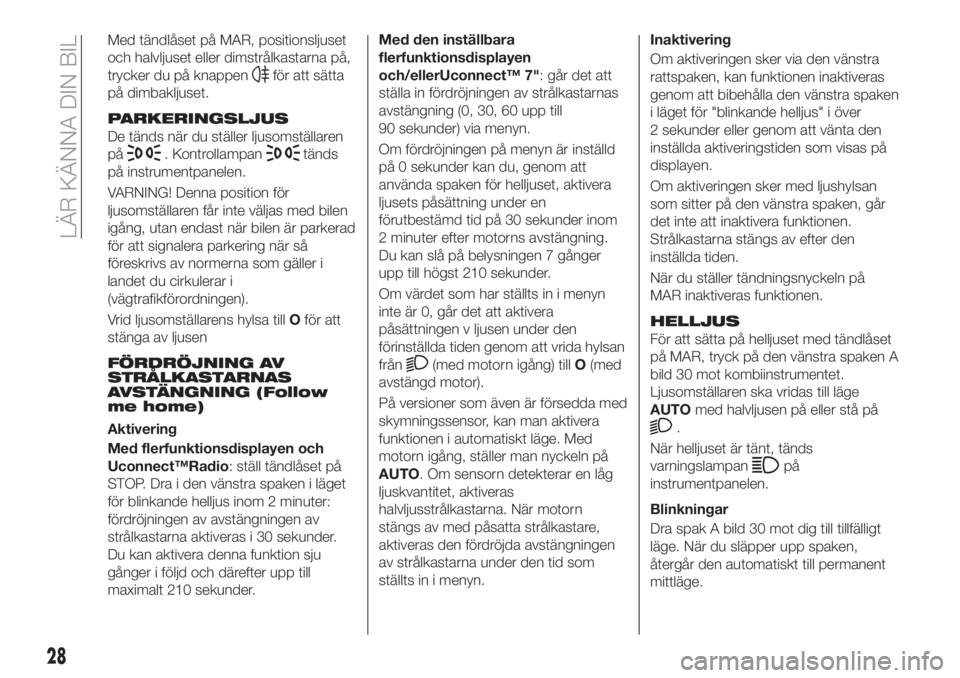

Page 30 of 284
Med tändlåset på MAR, positionsljuset
och halvljuset eller dimstrålkastarna på,
trycker du på knappen
för att sätta
på dimbakljuset.
PARKERINGSLJUS
De tänds när du ställer ljusomställaren
på
. Kontrollampantänds
på instrumentpanelen.
VARNING! Denna position för
ljusomställaren får inte väljas med bilen
igång, utan endast när bilen är parkerad
för att signalera parkering när så
föreskrivs av normerna som gäller i
landet du cirkulerar i
(vägtrafikförordningen).
Vrid ljusomställarens hylsa tillOför att
stänga av ljusen
FÖRDRÖJNING AV
STRÅLKASTARNAS
AVSTÄNGNING (Follow
me home)
Aktivering
Med flerfunktionsdisplayen och
Uconnect™Radio: ställ tändlåset på
STOP. Dra i den vänstra spaken i läget
för blinkande helljus inom 2 minuter:
fördröjningen av avstängningen av
strålkastarna aktiveras i 30 sekunder.
Du kan aktivera denna funktion sju
gånger i följd och därefter upp till
maximalt 210 sekunder.Med den inställbara
flerfunktionsdisplayen
och/ellerUconnect™ 7": går det att
ställa in fördröjningen av strålkastarnas
avstängning (0, 30, 60 upp till
90 sekunder) via menyn.
Om fördröjningen på menyn är inställd
på 0 sekunder kan du, genom att
använda spaken för helljuset, aktivera
ljusets påsättning under en
förutbestämd tid på 30 sekunder inom
2 minuter efter motorns avstängning.
Du kan slå på belysningen 7 gånger
upp till högst 210 sekunder.
Om värdet som har ställts in i menyn
inte är 0, går det att aktivera
påsättningen v ljusen under den
förinställda tiden genom att vrida hylsan
från
(med motorn igång) tillO(med
avstängd motor).
På versioner som även är försedda med
skymningssensor, kan man aktivera
funktionen i automatiskt läge. Med
motorn igång, ställer man nyckeln på
AUTO. Om sensorn detekterar en låg
ljuskvantitet, aktiveras
halvljusstrålkastarna. När motorn
stängs av med påsatta strålkastare,
aktiveras den fördröjda avstängningen
av strålkastarna under den tid som
ställts in i menyn.Inaktivering
Om aktiveringen sker via den vänstra
rattspaken, kan funktionen inaktiveras
genom att bibehålla den vänstra spaken
i läget för "blinkande helljus" i över
2 sekunder eller genom att vänta den
inställda aktiveringstiden som visas på
displayen.
Om aktiveringen sker med ljushylsan
som sitter på den vänstra spaken, går
det inte att inaktivera funktionen.
Strålkastarna stängs av efter den
inställda tiden.
När du ställer tändningsnyckeln på
MAR inaktiveras funktionen.
HELLJUS
För att sätta på helljuset med tändlåset
på MAR, tryck på den vänstra spaken A
bild 30 mot kombiinstrumentet.
Ljusomställaren ska vridas till läge
AUTOmed halvljusen på eller stå på
.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
Blinkningar
Dra spak A bild 30 mot dig till tillfälligt
läge. När du släpper upp spaken,
återgår den automatiskt till permanent
mittläge.
28
LÄR KÄNNA DIN BIL
