FIAT 500X 2018 Instructieboek (in Dutch)

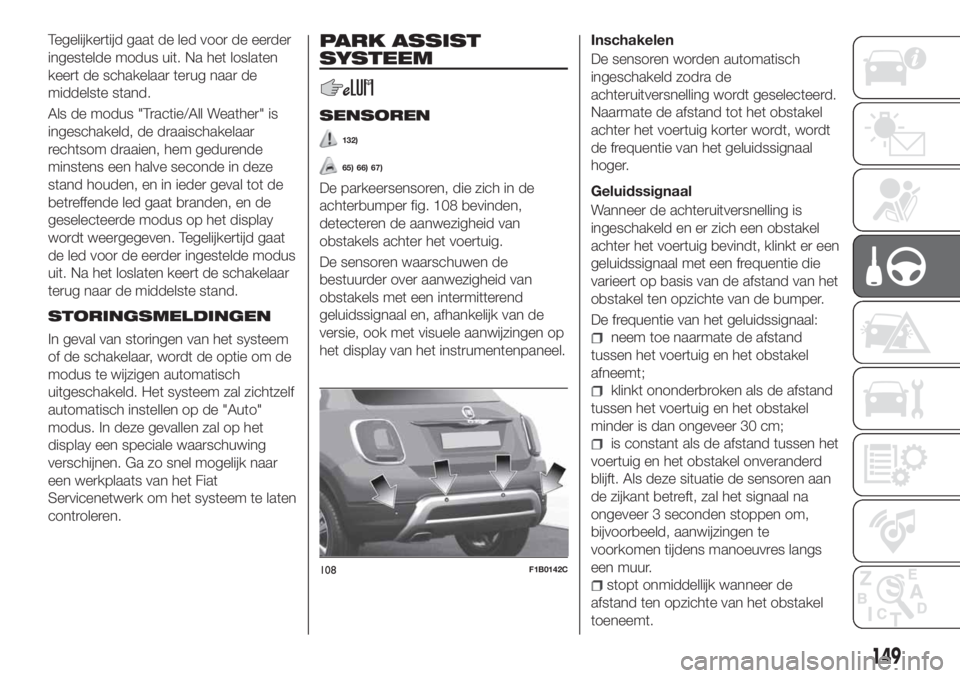

Tegelijkertijd gaat de led voor de eerder
ingestelde modus uit. Na het loslaten
keert de schakelaar terug naar de
middelste stand.
Als de modus "Tractie/All Weather" is
ingeschakeld, de draaischakelaar
rechtsom draaien, hem gedurende
minstens een halve seconde in deze
stand houden, en in ieder geval tot de
betreffende led gaat branden, en de
geselecteerde modus op het display
wordt weergegeven. Tegelijkertijd gaat
de led voor de eerder ingestelde modus
uit. Na het loslaten keert de schakelaar
terug naar de middelste stand.
STORINGSMELDINGEN
In geval van storingen van het systeem
of de schakelaar, wordt de optie om de
modus te wijzigen automatisch
uitgeschakeld. Het systeem zal zichtzelf
automatisch instellen op de "Auto"
modus. In deze gevallen zal op het
display een speciale waarschuwing
verschijnen. Ga zo snel mogelijk naar
een werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.
PARK ASSIST
SYSTEEM
SENSOREN
132)
65) 66) 67)
De parkeersensoren, die zich in de
achterbumper fig. 108 bevinden,
detecteren de aanwezigheid van
obstakels achter het voertuig.
De sensoren waarschuwen de
bestuurder over aanwezigheid van
obstakels met een intermitterend
geluidssignaal en, afhankelijk van de
versie, ook met visuele aanwijzingen op
het display van het instrumentenpaneel.Inschakelen
De sensoren worden automatisch
ingeschakeld zodra de
achteruitversnelling wordt geselecteerd.
Naarmate de afstand tot het obstakel
achter het voertuig korter wordt, wordt
de frequentie van het geluidssignaal
hoger.
Geluidssignaal
Wanneer de achteruitversnelling is
ingeschakeld en er zich een obstakel
achter het voertuig bevindt, klinkt er een
geluidssignaal met een frequentie die
varieert op basis van de afstand van het
obstakel ten opzichte van de bumper.
De frequentie van het geluidssignaal:
neem toe naarmate de afstand
tussen het voertuig en het obstakel
afneemt;
klinkt ononderbroken als de afstand
tussen het voertuig en het obstakel
minder is dan ongeveer 30 cm;
is constant als de afstand tussen het
voertuig en het obstakel onveranderd
blijft. Als deze situatie de sensoren aan
de zijkant betreft, zal het signaal na
ongeveer 3 seconden stoppen om,
bijvoorbeeld, aanwijzingen te
voorkomen tijdens manoeuvres langs
een muur.
stopt onmiddellijk wanneer de
afstand ten opzichte van het obstakel
toeneemt.108F1B0142C
149

Wanneer het systeem het geluidsignaal
laat horen, wordt het volume van het
Uconnect™systeem automatisch
verlaagd.
Meetbereik
Wanneer de sensoren meerdere
obstakels signaleren, dan wordt alleen
rekening gehouden met het
dichtstbijzijnde obstakel.
Aanwijzingen op het display
De aanwijzingen met betrekking tot het
Park Assist-systeem worden alleen
weergegeven op het display van het
instrumentenpaneel als de optie
"Geluidssignaal en weergave" in het
menu "Instellingen" van het
Uconnect™systeem is geselecteerd
(zie voor meer informatie de
beschrijving in het betreffende
hoofdstuk).
Het systeem geeft de aanwezigheid van
een obstakel aan met de weergave van
een enkele boog in een van de
mogelijke zones, in overeenstemming
met de afstand van het voorwerp en de
plaats ten opzichte van het voertuig. Als
het voorwerp gedetecteerd wordt in de
zone middenachter, dan wordt er een
enkele boog weergegeven wanneer het
voorwerp genaderd wordt, eerst
permanent, vervolgens knipperend, in
aanvulling op een geluidssignaal.WERKING MET
AANHANGER
68)
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
het voertuig wordt gestoken.
De sensoren worden weer ingeschakeld
zodra de elektrische stekker van de
aanhanger wordt verwijderd. Alvorens
het Park Assist systeem te gebruiken
wordt geadviseerd de het
trekhaaksamenstel en de bijbehorende
bevestiging van het voertuig te
verwijderen. Het niet in acht nemen van
dit voorschrift kan leiden tot persoonlijk
letsel of schade aan voertuigen of
obstakels aangezien, wanneer het
permanente geluidssignaal klinkt, de
kogel van de trekhaak zich veel dichter
bij het obstakel bevindt dan de
achterbumper.
ALGEMENE
WAARSCHUWINGEN
De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,lak op het oppervlak van de sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
De werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,
wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de
parkeersensoren. Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het Park Assist-systeem te
laten bijwerken, aangezien de trekhaak
150
STARTEN EN RIJDEN

door de middelste sensoren als een
obstakel gedetecteerd kan worden.
de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er geen
stickers op de sensoren worden
aangebracht.
BELANGRIJK
132)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
65)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.
66)Voor werkzaamheden aan de bumper
in de buurt van de sensoren, dient u zich
uitsluitend tot het Fiat Servicenetwerk te
wenden. Werkzaamheden aan de bumper
die niet goed worden uitgevoerd, kunnen
de werking van de sensoren in gevaar
brengen.
67)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Fiat Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
68)De sensoren kunnen onjuiste informatie
geven, omdat ze het samenstel van de
trekhaak en de kogel en de bijbehorende
bevestiging interpreteren als een obstakel in
de zone achter het voertuig.
LANE ASSIST
SYSTEEM
(waarschuwing
rijstrookafwijking)
BESCHRIJVING
69) 70) 71) 72) 73) 74)
Het Lane Assist-systeem maakt gebruik
van een camera op de voorruit om de
begrenzingslijnen van rijstroken te
detecteren en om de positie van het
voertuig binnen deze wegmarkeringen
te berekenen zodat het voertuig in de
rijstrook kan blijven.
Wanneer beide begrenzingslijnen van
de rijstrook worden gedetecteerd en het
voertuig onbedoeld buiten de rijstrook
komt (richtingaanwijzer uit), geeft het
Lane Assist-systeem een voelbare
waarschuwing af door koppel af te
geven op het stuurwiel, waardoor om
een ingreep van de bestuurder wordt
verzocht om binnen de rijstrook te
blijven.
BELANGRIJK De kracht die door het
systeem wordt uitgeoefend op het
stuurwiel is voldoende voor de
bestuurder om op te merken maar is
altijd beperkt, zodat deze gemakkelijk
overwonnen kan worden en de
bestuurder altijd controle over het
voertuig kan houden.
151

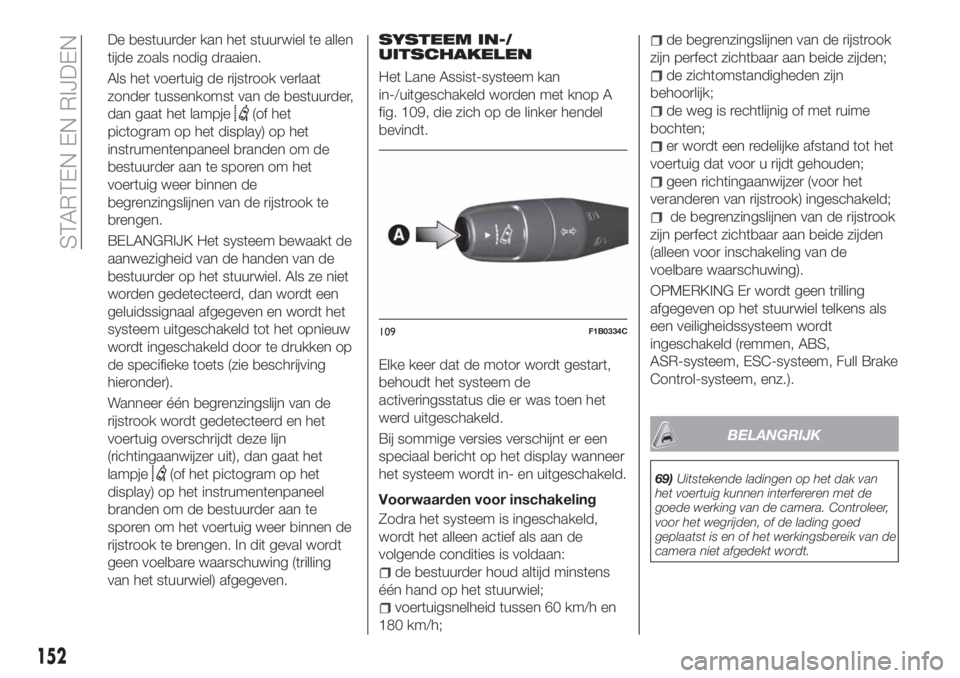

De bestuurder kan het stuurwiel te allen
tijde zoals nodig draaien.
Als het voertuig de rijstrook verlaat
zonder tussenkomst van de bestuurder,
dan gaat het lampje
(of het
pictogram op het display) op het
instrumentenpaneel branden om de
bestuurder aan te sporen om het
voertuig weer binnen de
begrenzingslijnen van de rijstrook te
brengen.
BELANGRIJK Het systeem bewaakt de
aanwezigheid van de handen van de
bestuurder op het stuurwiel. Als ze niet
worden gedetecteerd, dan wordt een
geluidssignaal afgegeven en wordt het
systeem uitgeschakeld tot het opnieuw
wordt ingeschakeld door te drukken op
de specifieke toets (zie beschrijving
hieronder).
Wanneer één begrenzingslijn van de
rijstrook wordt gedetecteerd en het
voertuig overschrijdt deze lijn
(richtingaanwijzer uit), dan gaat het
lampje
(of het pictogram op het
display) op het instrumentenpaneel
branden om de bestuurder aan te
sporen om het voertuig weer binnen de
rijstrook te brengen. In dit geval wordt
geen voelbare waarschuwing (trilling
van het stuurwiel) afgegeven.
SYSTEEM IN-/
UITSCHAKELEN
Het Lane Assist-systeem kan
in-/uitgeschakeld worden met knop A
fig. 109, die zich op de linker hendel
bevindt.
Elke keer dat de motor wordt gestart,
behoudt het systeem de
activeringsstatus die er was toen het
werd uitgeschakeld.
Bij sommige versies verschijnt er een
speciaal bericht op het display wanneer
het systeem wordt in- en uitgeschakeld.
Voorwaarden voor inschakeling
Zodra het systeem is ingeschakeld,
wordt het alleen actief als aan de
volgende condities is voldaan:
de bestuurder houd altijd minstens
één hand op het stuurwiel;
voertuigsnelheid tussen 60 km/h en
180 km/h;
de begrenzingslijnen van de rijstrook
zijn perfect zichtbaar aan beide zijden;
de zichtomstandigheden zijn
behoorlijk;
de weg is rechtlijnig of met ruime
bochten;
er wordt een redelijke afstand tot het
voertuig dat voor u rijdt gehouden;
geen richtingaanwijzer (voor het
veranderen van rijstrook) ingeschakeld;
de begrenzingslijnen van de rijstrook
zijn perfect zichtbaar aan beide zijden
(alleen voor inschakeling van de
voelbare waarschuwing).
OPMERKING Er wordt geen trilling
afgegeven op het stuurwiel telkens als
een veiligheidssysteem wordt
ingeschakeld (remmen, ABS,
ASR-systeem, ESC-systeem, Full Brake
Control-systeem, enz.).
BELANGRIJK
69)Uitstekende ladingen op het dak van
het voertuig kunnen interfereren met de
goede werking van de camera. Controleer,
voor het wegrijden, of de lading goed
geplaatst is en of het werkingsbereik van de
camera niet afgedekt wordt.
109F1B0334C
152
STARTEN EN RIJDEN

70)Als de voorruit vervangen moet worden
vanwege krassen, steenslag of breuk,
neem dan uitsluitend contact op met het
Fiat Servicenetwerk. Vervang de voorruit
niet zelf, gevaar van storingen! Het wordt
aanbevolen de voorruit te laten vervangen
als deze in de buurt van de camera
beschadigd is.
71)Knoei niet me de camera en voer er
geen werkzaamheden aan uit. Dek de
openingen in het sierdeksel onder de
achteruitkijkspiegel niet af. Neem contact
op met het Fiat Servicenetwerk als een
storing in de camera optreedt.
72)Dek het werkingsbereik van de camera
niet af met stickers of andere voorwerpen.
Let ook op andere voorwerpen op de
motorkap (bijv. een laag sneeuw) en zorg
ervoor dat die de werking van de camera
niet belemmeren.
73)De camera kan beperkt of niet werken
vanwege weersomstandigheden zoals:
zware regen, hagel, dikke mist, hevige
sneeuw, vorming van ijslagen op de
voorruit.74)De werking van de camera kan ook in
gevaar komen door de aanwezigheid van
stof, condens, vuil of ijs op de voorruit,
door verkeersomstandigheden (bijv.
voertuigen die niet in lijn met uw voertuig
rijden, voertuigen die de weg oversteken of
in de andere richting op dezelfde rijbaan
rijden, in een krappe bocht), door
omstandigheden van het wegdek en
rijomstandigheden (bijv. rijden op
onverharde wegen). Zorg ervoor dat de
voorruit altijd schoon is. Gebruik speciale
reinigingsmiddelen en schone doeken om
te voorkomen dat er krassen op de voorruit
komen. De werking van de camera kan ook
beperkt of afwezig zijn onder sommige rij-,
verkeers- en wegdekomstandigheden.ACHTERUITKIJK-
CAMERA
BESCHRIJVING
De camera A fig. 110 bevindt zich op
de achterklep.
133)
75)
Elke keer dat de achteruitversnelling
wordt ingeschakeld, toont het display
fig. 111 het gebied rondom het
voertuig, zoals gezien door de
achteruitkijkcamera.
110F1B0064C
153

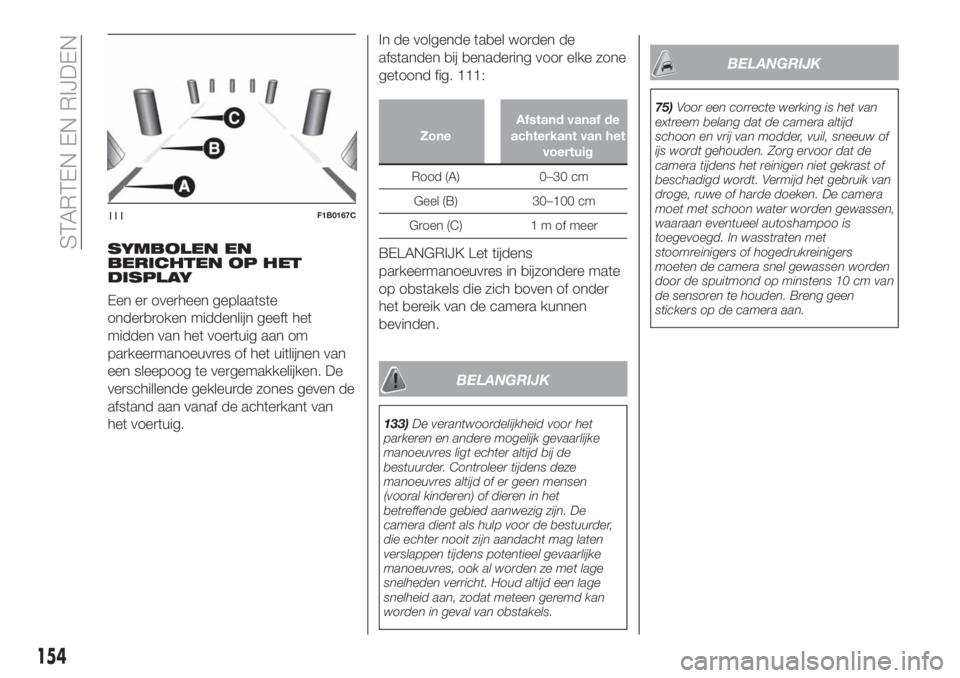

SYMBOLEN EN
BERICHTEN OP HET
DISPLAY
Een er overheen geplaatste
onderbroken middenlijn geeft het
midden van het voertuig aan om
parkeermanoeuvres of het uitlijnen van
een sleepoog te vergemakkelijken. De
verschillende gekleurde zones geven de
afstand aan vanaf de achterkant van
het voertuig.In de volgende tabel worden de
afstanden bij benadering voor elke zone
getoond fig. 111:
ZoneAfstand vanaf de
achterkant van het
voertuig
Rood (A) 0–30 cm
Geel (B) 30–100 cm
Groen (C) 1 m of meer
BELANGRIJK Let tijdens
parkeermanoeuvres in bijzondere mate
op obstakels die zich boven of onder
het bereik van de camera kunnen
bevinden.
BELANGRIJK
133)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
BELANGRIJK
75)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
111F1B0167C
154
STARTEN EN RIJDEN

AANHANGERS
TREKKEN
BELANGRIJK
134) 135)
Voor het trekken van caravans of
aanhangers moet het voertuig voorzien
zijn van een goedgekeurde trekhaak en
een geschikte elektrische installatie.
Indien er aftermarket-installatie gewenst
wordt, dan moet zit uitgevoerd worden
door specialisten.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen. Schakel een lage versnelling in bij
een helling omlaag om een continu
gebruik van de rem te voorkomen. Op
de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig proportioneel wordt
gereduceerd. Om er zeker van te zijn
dat het maximum toelaatbaar getrokken
gewicht (op het kenteken van het
voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waarde
betrekking heeft op het toelaatbaargewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem in elk land de specifieke
snelheidslimieten voor voertuigen met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Elke elektrische rem moet rechtstreeks
vanaf de accu worden gevoed, met een
kabel met een diameter van minimaal
2,5 mm
2. Naast de elektrische
aansluitingen die op het schakelschema
zijn aangegeven, mag het elektrische
systeem slechts aangesloten worden
op de voedingskabel voor een
elektrische rem en op de kabel voor
een interne gloeilamp van niet meer dan
15 W voor de aanhanger. Voor de
aansluitingen dient de daarvoor
bestemde regeleenheid te worden
gebruikt met een accukabel met een
doorsnede van minstens 2,5 mm
2. Het
gebruik van extra belastingen anders
dan de buitenverlichting (bijv.
elektrische rem) moet met draaiende
motor gebeuren.
MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerd
personeel aan de carrosserie monteren,
in overeenstemming met de extra en/of
aanvullende aanwijzingen van de
fabrikant van de trekhaak.Deze moet tevens voldoen aan de
huidige voorschriften met betrekking tot
Richtlijn 94/20/EG en latere wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale trekgewicht van het voertuig
waarop de trekhaak wordt gemonteerd.
Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger. 7 of 13-polige 12 V
DC-aansluitingen moeten worden
gebruikt (CUNA/UNI en ISO/DIN-
normen). Volg de aanwijzingen van de
fabrikant van het voertuig en/of van de
fabrikant van de trekhaak op.
155

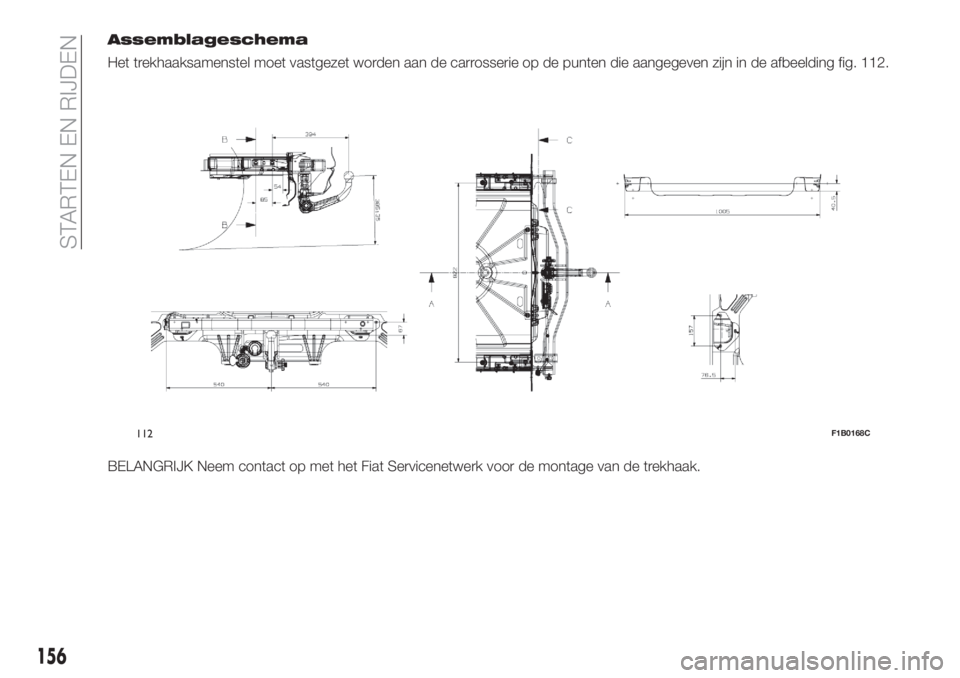

Assemblageschema
Het trekhaaksamenstel moet vastgezet worden aan de carrosserie op de punten die aangegeven zijn in de afbeelding fig. 112.
BELANGRIJK Neem contact op met het Fiat Servicenetwerk voor de montage van de trekhaak.
112F1B0168C
156
STARTEN EN RIJDEN

BELANGRIJK

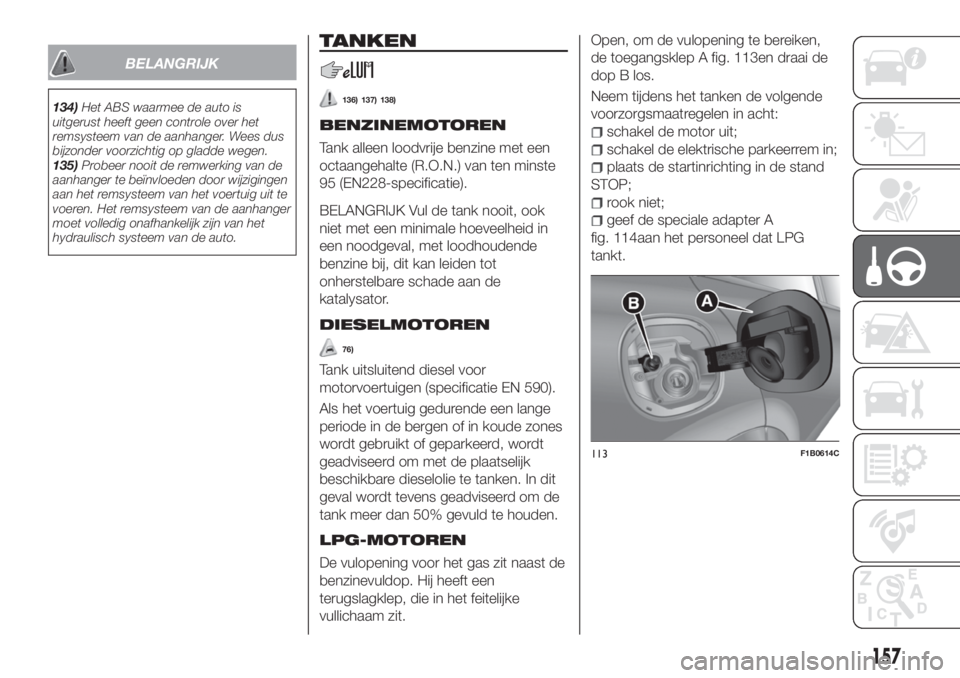

134)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
135)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit te
voeren. Het remsysteem van de aanhanger
moet volledig onafhankelijk zijn van het
hydraulisch systeem van de auto.
TANKEN
136) 137) 138)
BENZINEMOTOREN
Tank alleen loodvrije benzine met een
octaangehalte (R.O.N.) van ten minste
95 (EN228-specificatie).
BELANGRIJK Vul de tank nooit, ook
niet met een minimale hoeveelheid in
een noodgeval, met loodhoudende
benzine bij, dit kan leiden tot
onherstelbare schade aan de
katalysator.
DIESELMOTOREN
76)
Tank uitsluitend diesel voor
motorvoertuigen (specificatie EN 590).
Als het voertuig gedurende een lange
periode in de bergen of in koude zones
wordt gebruikt of geparkeerd, wordt
geadviseerd om met de plaatselijk
beschikbare dieselolie te tanken. In dit
geval wordt tevens geadviseerd om de
tank meer dan 50% gevuld te houden.
LPG-MOTOREN
De vulopening voor het gas zit naast de
benzinevuldop. Hij heeft een
terugslagklep, die in het feitelijke
vullichaam zit.Open, om de vulopening te bereiken,
de toegangsklep A fig. 113en draai de
dop B los.
Neem tijdens het tanken de volgende
voorzorgsmaatregelen in acht:
schakel de motor uit;
schakel de elektrische parkeerrem in;
plaats de startinrichting in de stand
STOP;
rook niet;
geef de speciale adapter A
fig. 114aan het personeel dat LPG
tankt.
113F1B0614C
157

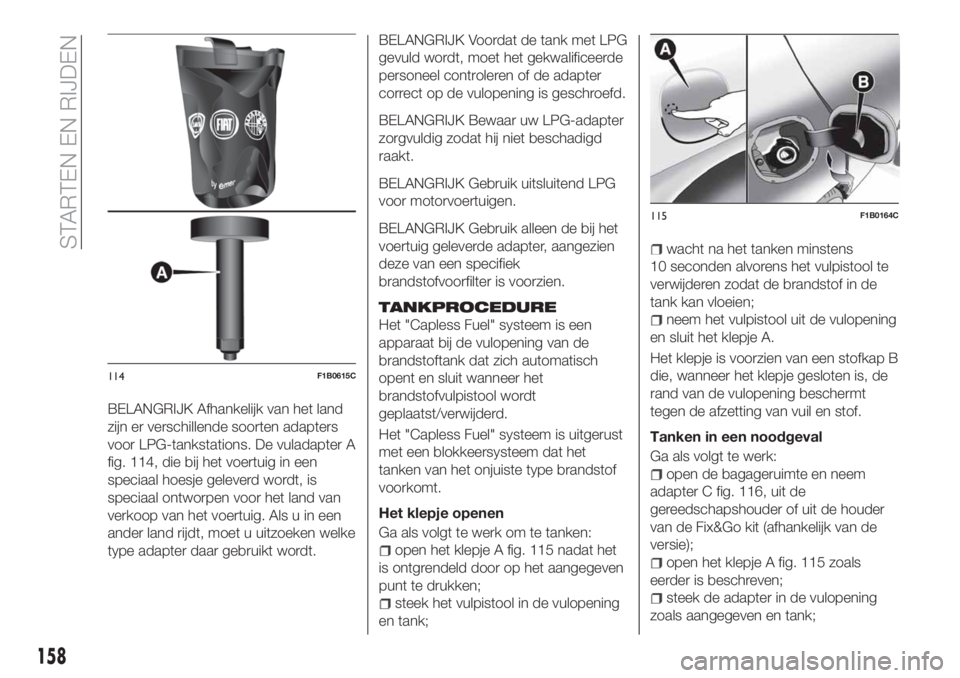

BELANGRIJK Afhankelijk van het land
zijn er verschillende soorten adapters
voor LPG-tankstations. De vuladapter A
fig. 114, die bij het voertuig in een
speciaal hoesje geleverd wordt, is
speciaal ontworpen voor het land van
verkoop van het voertuig. Als u in een
ander land rijdt, moet u uitzoeken welke
type adapter daar gebruikt wordt.BELANGRIJK Voordat de tank met LPG
gevuld wordt, moet het gekwalificeerde
personeel controleren of de adapter
correct op de vulopening is geschroefd.
BELANGRIJK Bewaar uw LPG-adapter
zorgvuldig zodat hij niet beschadigd
raakt.
BELANGRIJK Gebruik uitsluitend LPG
voor motorvoertuigen.
BELANGRIJK Gebruik alleen de bij het
voertuig geleverde adapter, aangezien
deze van een specifiek
brandstofvoorfilter is voorzien.
TANKPROCEDURE
Het "Capless Fuel" systeem is een
apparaat bij de vulopening van de
brandstoftank dat zich automatisch
opent en sluit wanneer het
brandstofvulpistool wordt
geplaatst/verwijderd.
Het "Capless Fuel" systeem is uitgerust
met een blokkeersysteem dat het
tanken van het onjuiste type brandstof
voorkomt.
Het klepje openen
Ga als volgt te werk om te tanken:
open het klepje A fig. 115 nadat het
is ontgrendeld door op het aangegeven
punt te drukken;
steek het vulpistool in de vulopening
en tank;
wacht na het tanken minstens
10 seconden alvorens het vulpistool te
verwijderen zodat de brandstof in de
tank kan vloeien;
neem het vulpistool uit de vulopening
en sluit het klepje A.
Het klepje is voorzien van een stofkap B
die, wanneer het klepje gesloten is, de
rand van de vulopening beschermt
tegen de afzetting van vuil en stof.
Tanken in een noodgeval
Ga als volgt te werk:
open de bagageruimte en neem
adapter C fig. 116, uit de
gereedschapshouder of uit de houder
van de Fix&Go kit (afhankelijk van de
versie);
open het klepje A fig. 115 zoals
eerder is beschreven;
steek de adapter in de vulopening
zoals aangegeven en tank;
114F1B0615C
115F1B0164C
158
STARTEN EN RIJDEN
