142)Suorita lampun vaihto ainoastaan
moottori sammutettuna ja sellaisessa
paikassa, joka ei aiheuta vaaraa liikenteelle
ja jossa se voidaan vaihtaa turvallisissa
olosuhteissa (katso ohjeet kappaleesta
"Pysäköiminen"). Varmista myös
palovammojen välttämiseksi, että moottori
on kylmä.
VAROITUS
77)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
SULAKKEIDEN
VAIHTO
YLEISTÄ
143) 144) 145) 146)
78) 79)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä.
Varokkeiden irrotuspihdit
Käytä sulakkeen vaihtoon
moottoritilassa olevan sulakekotelon
kannen viereen kiinnitettyjä pihtejä
(katso kuva 127 ).
Pihdeissä on kaksi erilaista päätä
ajoneuvon eri tyyppisten sulakkeiden
irrottamiseen.
Tartu pihteihin ylähaarasta, purista niitä
ja irrota ylöspäin vetämällä. Kun lopetat
pihtien käytön, aseta ne takaisin
tarttumalla ylähaarasta, puristamalla
niitä ja painamalla, kunnes ne
napsahtavat paikalleen.
SULAKKEISIIN PÄÄSY
Sulakkeet on jaettu koteloihin, jotka
sijaitsevat moottoritilassa, kojelaudan
alla ja tavaratilan sisällä.
KOTELO
MOOTTORITILASSA
Varokekotelo sijaitsee akun vieressä
kuva 128.
127F1B0187C
159

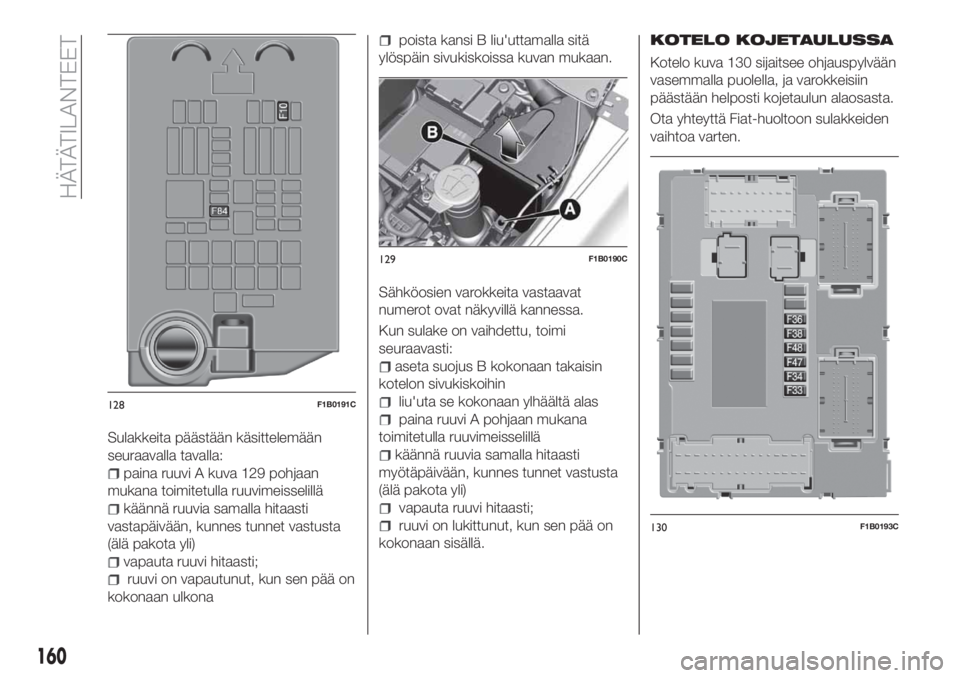

Sulakkeita päästään käsittelemään
seuraavalla tavalla:
paina ruuvi A kuva 129 pohjaan
mukana toimitetulla ruuvimeisselillä
käännä ruuvia samalla hitaasti
vastapäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on vapautunut, kun sen pää on
kokonaan ulkona
poista kansi B liu'uttamalla sitä
ylöspäin sivukiskoissa kuvan mukaan.
Sähköosien varokkeita vastaavat
numerot ovat näkyvillä kannessa.
Kun sulake on vaihdettu, toimi
seuraavasti:
aseta suojus B kokonaan takaisin
kotelon sivukiskoihin
liu'uta se kokonaan ylhäältä alas
paina ruuvi A pohjaan mukana
toimitetulla ruuvimeisselillä
käännä ruuvia samalla hitaasti
myötäpäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on lukittunut, kun sen pää on
kokonaan sisällä.
KOTELO KOJETAULUSSA
Kotelo kuva 130 sijaitsee ohjauspylvään
vasemmalla puolella, ja varokkeisiin
päästään helposti kojetaulun alaosasta.
Ota yhteyttä Fiat-huoltoon sulakkeiden
vaihtoa varten.
128F1B0191C
129F1B0190C
130F1B0193C
160
HÄTÄTILANTEET

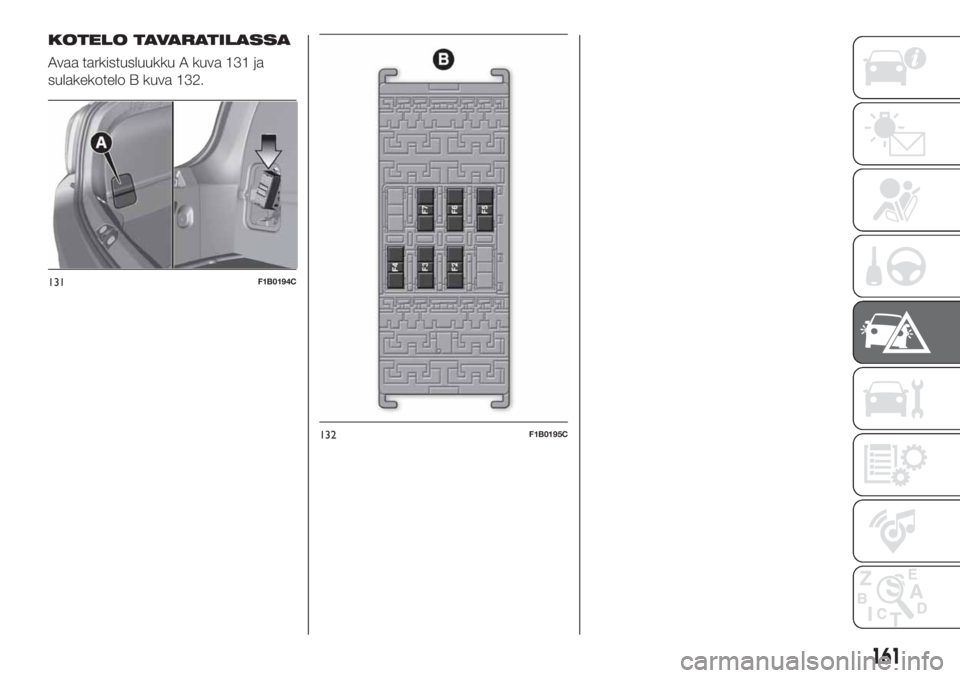

KOTELO TAVARATILASSA
Avaa tarkistusluukku A kuva 131 ja
sulakekotelo B kuva 132.
131F1B0194C
132F1B0195C
161

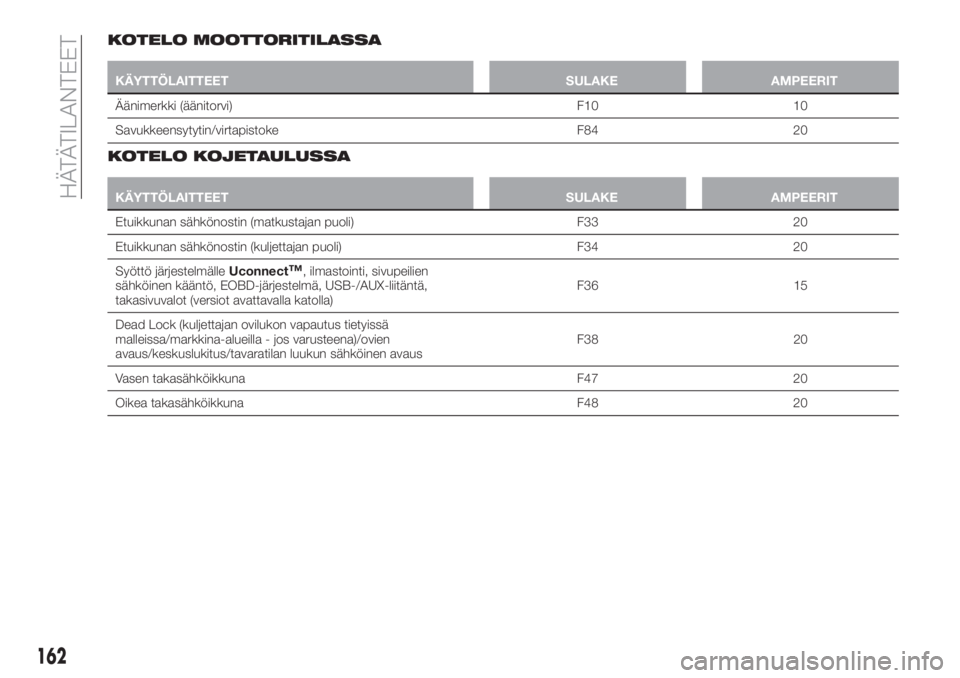

KOTELO MOOTTORITILASSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Äänimerkki (äänitorvi) F10 10
Savukkeensytytin/virtapistoke F84 20
KOTELO KOJETAULUSSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Etuikkunan sähkönostin (matkustajan puoli) F33 20
Etuikkunan sähkönostin (kuljettajan puoli) F34 20
Syöttö järjestelmälleUconnect
™, ilmastointi, sivupeilien
sähköinen kääntö, EOBD-järjestelmä, USB-/AUX-liitäntä,
takasivuvalot (versiot avattavalla katolla)F36 15
Dead Lock (kuljettajan ovilukon vapautus tietyissä
malleissa/markkina-alueilla - jos varusteena)/ovien
avaus/keskuslukitus/tavaratilan luukun sähköinen avausF38 20
Vasen takasähköikkuna F47 20
Oikea takasähköikkuna F48 20
162
HÄTÄTILANTEET

KOTELO TAVARATILASSA
HUOMAUTUS Tavaratilan kotelon kokoonpano vaihtelee ajoneuvon varustuksen mukaan.
Sulakekotelo B
KÄYTTÖLAITTEET SULAKE AMPEERIT
HI-FI-järjestelmä F2 20
Sähkötoiminen avattava katto F3 20
Etuistuinten lannetuen sähköinen säätö (kuljettaja) F4 7,5
Etuistuinten sähköinen säätö (kuljettaja) F5 30
Etuistuinten sähkösäätö (kuljettaja ja matkustaja) F6 7,5
Etuistuinten lannetuen sähkösäätö (kuljettaja ja matkustaja) F7 30
163

HUOMIO
143)Jos sulake palaa uudelleen, ota
yhteyttä Fiat-palveluverkostoon.
144)Älä koskaan vaihda sulaketta
suuremman ampeeriluvun sulakkeeseen:
TULIPALOVAARA.
145)Jos palanutta sulaketta EI ole mainittu
tällä tai edellisellä sivulla, ota yhteyttä
Fiat-palveluverkostoon.
146)Varmista ennen sulakkeen vaihto, että
olet painanut käynnistyspainikkeen
STOP-asentoon tai poistanut mekaanisen
avaimen ja sammuttanut ja/tai kytkenyt
pois käytöstä kaikki apulaitteet.
VAROITUS
78)Älä koskaan vaihda viallista sulaketta
metallisilla langoilla tai muilla materiaaleilla.
79)Jos moottoritila tarvitsee pestä, älä
suuntaa vesisuihkua suoraan
sulakekoteloon ja tuulilasinpyyhkimen
moottoriin.

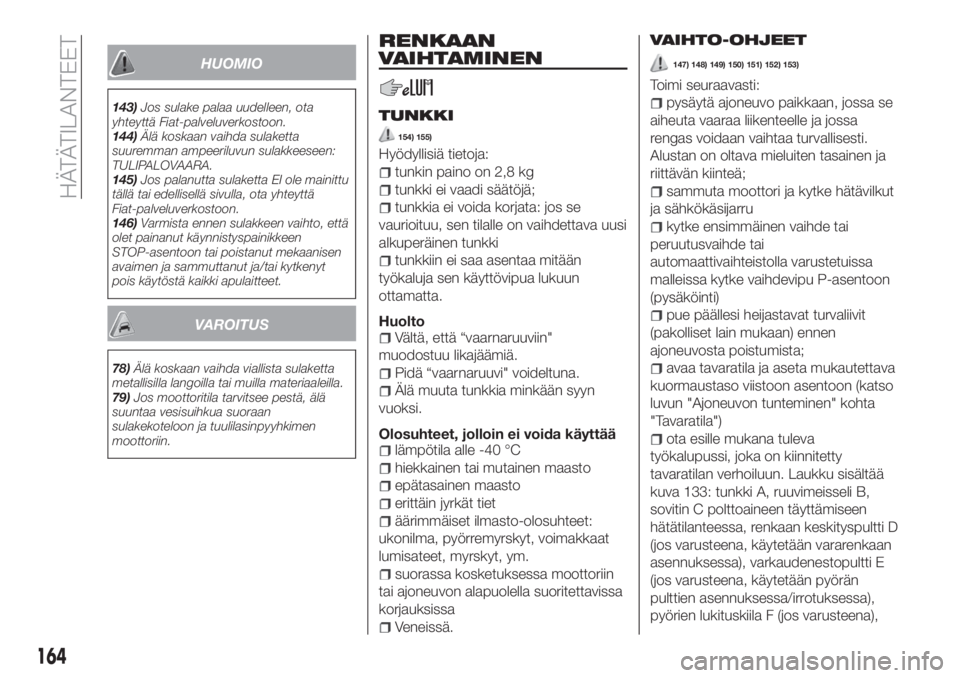

RENKAAN
VAIHTAMINEN
TUNKKI
154) 155)
Hyödyllisiä tietoja:
tunkin paino on 2,8 kg
tunkki ei vaadi säätöjä;
tunkkia ei voida korjata: jos se
vaurioituu, sen tilalle on vaihdettava uusi
alkuperäinen tunkki
tunkkiin ei saa asentaa mitään
työkaluja sen käyttövipua lukuun
ottamatta.
Huolto
Vältä, että “vaarnaruuviin"
muodostuu likajäämiä.
Pidä “vaarnaruuvi" voideltuna.
Älä muuta tunkkia minkään syyn
vuoksi.
Olosuhteet, jolloin ei voida käyttää
lämpötila alle -40 °C
hiekkainen tai mutainen maasto
epätasainen maasto
erittäin jyrkät tiet
äärimmäiset ilmasto-olosuhteet:
ukonilma, pyörremyrskyt, voimakkaat
lumisateet, myrskyt, ym.
suorassa kosketuksessa moottoriin
tai ajoneuvon alapuolella suoritettavissa
korjauksissa
Veneissä.
VAIHTO-OHJEET
147) 148) 149) 150) 151) 152) 153)
Toimi seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
aiheuta vaaraa liikenteelle ja jossa
rengas voidaan vaihtaa turvallisesti.
Alustan on oltava mieluiten tasainen ja
riittävän kiinteä;
sammuta moottori ja kytke hätävilkut
ja sähkökäsijarru
kytke ensimmäinen vaihde tai
peruutusvaihde tai
automaattivaihteistolla varustetuissa
malleissa kytke vaihdevipu P-asentoon
(pysäköinti)
pue päällesi heijastavat turvaliivit
(pakolliset lain mukaan) ennen
ajoneuvosta poistumista;
avaa tavaratila ja aseta mukautettava
kuormaustaso viistoon asentoon (katso
luvun "Ajoneuvon tunteminen" kohta
"Tavaratila")
ota esille mukana tuleva
työkalupussi, joka on kiinnitetty
tavaratilan verhoiluun. Laukku sisältää
kuva 133: tunkki A, ruuvimeisseli B,
sovitin C polttoaineen täyttämiseen
hätätilanteessa, renkaan keskityspultti D
(jos varusteena, käytetään vararenkaan
asennuksessa), varkaudenestopultti E
(jos varusteena, käytetään pyörän
pulttien asennuksessa/irrotuksessa),
pyörien lukituskiila F (jos varusteena),
164
HÄTÄTILANTEET

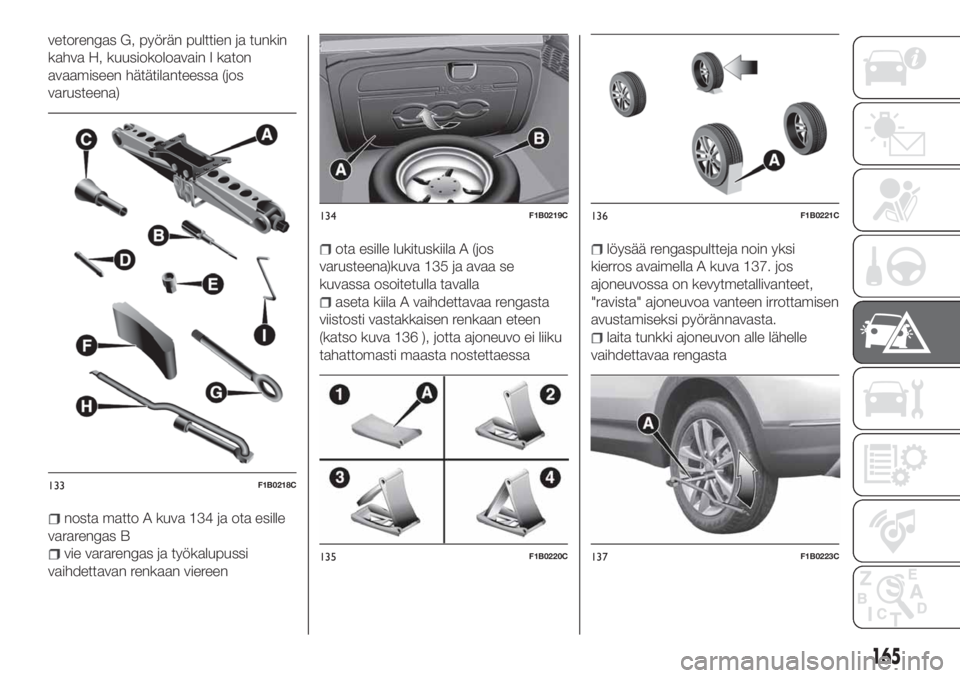

vetorengas G, pyörän pulttien ja tunkin
kahva H, kuusiokoloavain I katon
avaamiseen hätätilanteessa (jos
varusteena)
nosta matto A kuva 134 ja ota esille
vararengas B
vie vararengas ja työkalupussi
vaihdettavan renkaan viereen
ota esille lukituskiila A (jos
varusteena)kuva 135 ja avaa se
kuvassa osoitetulla tavalla
aseta kiila A vaihdettavaa rengasta
viistosti vastakkaisen renkaan eteen
(katso kuva 136 ), jotta ajoneuvo ei liiku
tahattomasti maasta nostettaessa
löysää rengaspultteja noin yksi
kierros avaimella A kuva 137. jos
ajoneuvossa on kevytmetallivanteet,
"ravista" ajoneuvoa vanteen irrottamisen
avustamiseksi pyörännavasta.
laita tunkki ajoneuvon alle lähelle
vaihdettavaa rengasta
133F1B0218C
134F1B0219C
135F1B0220C
136F1B0221C
137F1B0223C
165

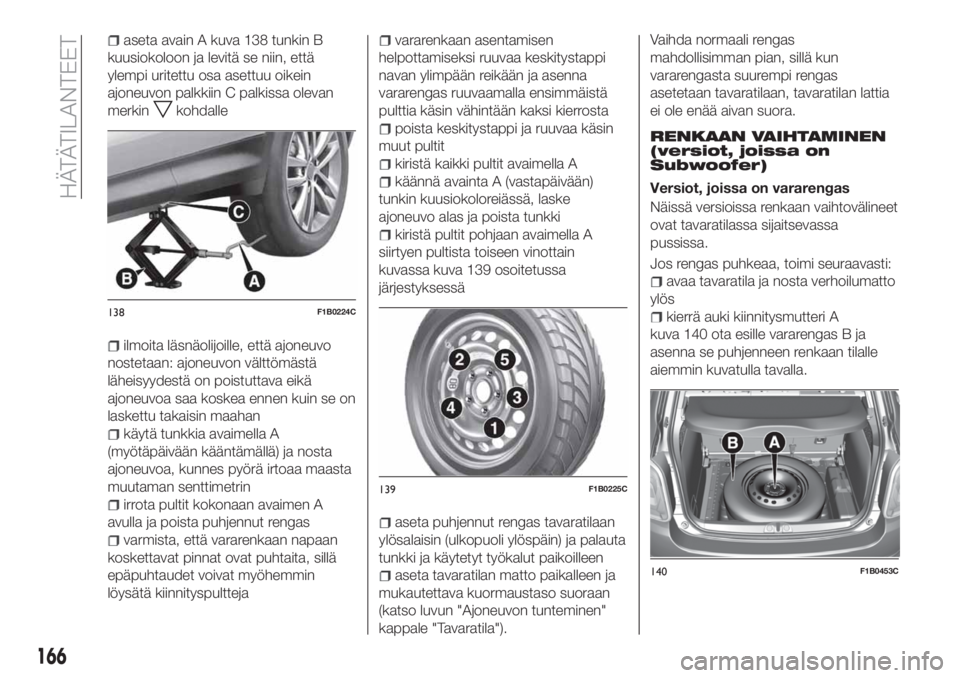

aseta avain A kuva 138 tunkin B
kuusiokoloon ja levitä se niin, että
ylempi uritettu osa asettuu oikein
ajoneuvon palkkiin C palkissa olevan
merkin
kohdalle
ilmoita läsnäolijoille, että ajoneuvo
nostetaan: ajoneuvon välttömästä
läheisyydestä on poistuttava eikä
ajoneuvoa saa koskea ennen kuin se on
laskettu takaisin maahan
käytä tunkkia avaimella A
(myötäpäivään kääntämällä) ja nosta
ajoneuvoa, kunnes pyörä irtoaa maasta
muutaman senttimetrin
irrota pultit kokonaan avaimen A
avulla ja poista puhjennut rengas
varmista, että vararenkaan napaan
koskettavat pinnat ovat puhtaita, sillä
epäpuhtaudet voivat myöhemmin
löysätä kiinnityspultteja
vararenkaan asentamisen
helpottamiseksi ruuvaa keskitystappi
navan ylimpään reikään ja asenna
vararengas ruuvaamalla ensimmäistä
pulttia käsin vähintään kaksi kierrosta
poista keskitystappi ja ruuvaa käsin
muut pultit
kiristä kaikki pultit avaimella A
käännä avainta A (vastapäivään)
tunkin kuusiokoloreiässä, laske
ajoneuvo alas ja poista tunkki
kiristä pultit pohjaan avaimella A
siirtyen pultista toiseen vinottain
kuvassa kuva 139 osoitetussa
järjestyksessä
aseta puhjennut rengas tavaratilaan
ylösalaisin (ulkopuoli ylöspäin) ja palauta
tunkki ja käytetyt työkalut paikoilleen
aseta tavaratilan matto paikalleen ja
mukautettava kuormaustaso suoraan
(katso luvun "Ajoneuvon tunteminen"
kappale "Tavaratila").Vaihda normaali rengas
mahdollisimman pian, sillä kun
vararengasta suurempi rengas
asetetaan tavaratilaan, tavaratilan lattia
ei ole enää aivan suora.
RENKAAN VAIHTAMINEN
(versiot, joissa on
Subwoofer)
Versiot, joissa on vararengas
Näissä versioissa renkaan vaihtovälineet
ovat tavaratilassa sijaitsevassa
pussissa.
Jos rengas puhkeaa, toimi seuraavasti:
avaa tavaratila ja nosta verhoilumatto
ylös
kierrä auki kiinnitysmutteri A
kuva 140 ota esille vararengas B ja
asenna se puhjenneen renkaan tilalle
aiemmin kuvatulla tavalla.138F1B0224C
139F1B0225C
140F1B0453C
166
HÄTÄTILANTEET

Kun rengas on vaihdettu, laske
tavaratilan verhoilumatto alas ja laita
puhjennut rengas sen päälle ja varmista,
että se on oikein kiinnitetty, jotta se ei
liiku ajon aikana.
Versiot, joissa on "Fix&Go
Automatic" -korjaussarja
Ota "Fix&Go Automatic" -korjaussarja
esille tavaratilasta nostamalla
verhoilumatto ylös: korjaussarja A
kuva 141 on oikealla puolella.

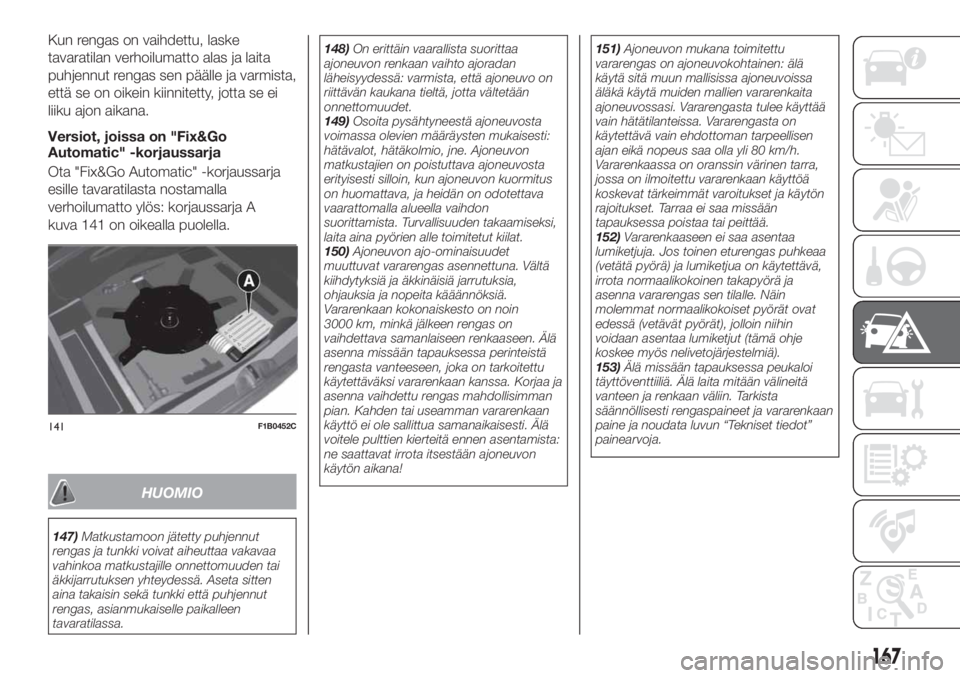

HUOMIO
147)Matkustamoon jätetty puhjennut
rengas ja tunkki voivat aiheuttaa vakavaa
vahinkoa matkustajille onnettomuuden tai
äkkijarrutuksen yhteydessä. Aseta sitten
aina takaisin sekä tunkki että puhjennut
rengas, asianmukaiselle paikalleen
tavaratilassa.148)On erittäin vaarallista suorittaa
ajoneuvon renkaan vaihto ajoradan
läheisyydessä: varmista, että ajoneuvo on
riittävän kaukana tieltä, jotta vältetään
onnettomuudet.
149)Osoita pysähtyneestä ajoneuvosta
voimassa olevien määräysten mukaisesti:
hätävalot, hätäkolmio, jne. Ajoneuvon
matkustajien on poistuttava ajoneuvosta
erityisesti silloin, kun ajoneuvon kuormitus
on huomattava, ja heidän on odotettava
vaarattomalla alueella vaihdon
suorittamista. Turvallisuuden takaamiseksi,
laita aina pyörien alle toimitetut kiilat.
150)Ajoneuvon ajo-ominaisuudet
muuttuvat vararengas asennettuna. Vältä
kiihdytyksiä ja äkkinäisiä jarrutuksia,
ohjauksia ja nopeita kääännöksiä.
Vararenkaan kokonaiskesto on noin
3000 km, minkä jälkeen rengas on
vaihdettava samanlaiseen renkaaseen. Älä
asenna missään tapauksessa perinteistä
rengasta vanteeseen, joka on tarkoitettu
käytettäväksi vararenkaan kanssa. Korjaa ja
asenna vaihdettu rengas mahdollisimman
pian. Kahden tai useamman vararenkaan
käyttö ei ole sallittua samanaikaisesti. Älä
voitele pulttien kierteitä ennen asentamista:
ne saattavat irrota itsestään ajoneuvon
käytön aikana!151)Ajoneuvon mukana toimitettu
vararengas on ajoneuvokohtainen: älä
käytä sitä muun mallisissa ajoneuvoissa
äläkä käytä muiden mallien vararenkaita
ajoneuvossasi. Vararengasta tulee käyttää
vain hätätilanteissa. Vararengasta on
käytettävä vain ehdottoman tarpeellisen
ajan eikä nopeus saa olla yli 80 km/h.
Vararenkaassa on oranssin värinen tarra,
jossa on ilmoitettu vararenkaan käyttöä
koskevat tärkeimmät varoitukset ja käytön
rajoitukset. Tarraa ei saa missään
tapauksessa poistaa tai peittää.
152)Vararenkaaseen ei saa asentaa
lumiketjuja. Jos toinen eturengas puhkeaa
(vetätä pyörä) ja lumiketjua on käytettävä,
irrota normaalikokoinen takapyörä ja
asenna vararengas sen tilalle. Näin
molemmat normaalikokoiset pyörät ovat
edessä (vetävät pyörät), jolloin niihin
voidaan asentaa lumiketjut (tämä ohje
koskee myös nelivetojärjestelmiä).
153)Älä missään tapauksessa peukaloi
täyttöventtiiliä. Älä laita mitään välineitä
vanteen ja renkaan väliin. Tarkista
säännöllisesti rengaspaineet ja vararenkaan
paine ja noudata luvun “Tekniset tiedot”
painearvoja.
141F1B0452C
167

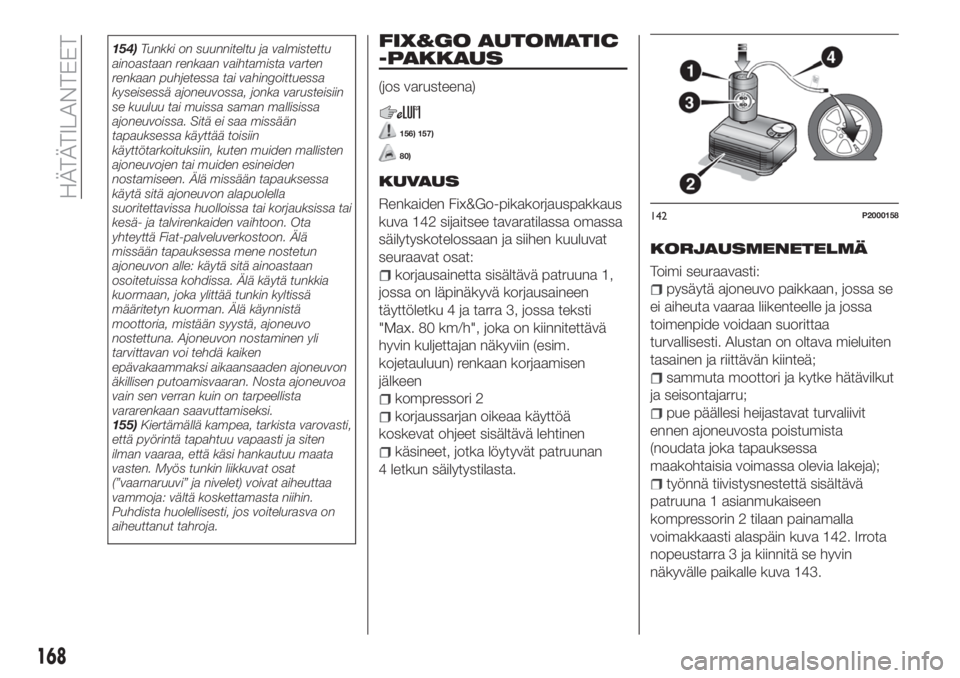

154)Tunkki on suunniteltu ja valmistettu
ainoastaan renkaan vaihtamista varten
renkaan puhjetessa tai vahingoittuessa
kyseisessä ajoneuvossa, jonka varusteisiin
se kuuluu tai muissa saman mallisissa
ajoneuvoissa. Sitä ei saa missään
tapauksessa käyttää toisiin
käyttötarkoituksiin, kuten muiden mallisten
ajoneuvojen tai muiden esineiden
nostamiseen. Älä missään tapauksessa
käytä sitä ajoneuvon alapuolella
suoritettavissa huolloissa tai korjauksissa tai
kesä- ja talvirenkaiden vaihtoon. Ota
yhteyttä Fiat-palveluverkostoon. Älä
missään tapauksessa mene nostetun
ajoneuvon alle: käytä sitä ainoastaan
osoitetuissa kohdissa. Älä käytä tunkkia
kuormaan, joka ylittää tunkin kyltissä
määritetyn kuorman. Älä käynnistä
moottoria, mistään syystä, ajoneuvo
nostettuna. Ajoneuvon nostaminen yli
tarvittavan voi tehdä kaiken
epävakaammaksi aikaansaaden ajoneuvon
äkillisen putoamisvaaran. Nosta ajoneuvoa
vain sen verran kuin on tarpeellista
vararenkaan saavuttamiseksi.
155)Kiertämällä kampea, tarkista varovasti,
että pyörintä tapahtuu vapaasti ja siten
ilman vaaraa, että käsi hankautuu maata
vasten. Myös tunkin liikkuvat osat
(”vaarnaruuvi” ja nivelet) voivat aiheuttaa
vammoja: vältä koskettamasta niihin.
Puhdista huolellisesti, jos voitelurasva on
aiheuttanut tahroja.FIX&GO AUTOMATIC
-PAKKAUS
(jos varusteena)
156) 157)
80)
KUVAUS
Renkaiden Fix&Go-pikakorjauspakkaus
kuva 142 sijaitsee tavaratilassa omassa
säilytyskotelossaan ja siihen kuuluvat
seuraavat osat:
korjausainetta sisältävä patruuna 1,
jossa on läpinäkyvä korjausaineen
täyttöletku 4 ja tarra 3, jossa teksti
"Max. 80 km/h", joka on kiinnitettävä
hyvin kuljettajan näkyviin (esim.
kojetauluun) renkaan korjaamisen
jälkeen
kompressori 2
korjaussarjan oikeaa käyttöä
koskevat ohjeet sisältävä lehtinen
käsineet, jotka löytyvät patruunan
4 letkun säilytystilasta.
KORJAUSMENETELMÄ
Toimi seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
ei aiheuta vaaraa liikenteelle ja jossa
toimenpide voidaan suorittaa
turvallisesti. Alustan on oltava mieluiten
tasainen ja riittävän kiinteä;
sammuta moottori ja kytke hätävilkut
ja seisontajarru;
pue päällesi heijastavat turvaliivit
ennen ajoneuvosta poistumista
(noudata joka tapauksessa
maakohtaisia voimassa olevia lakeja);
työnnä tiivistysnestettä sisältävä
patruuna 1 asianmukaiseen
kompressorin 2 tilaan painamalla
voimakkaasti alaspäin kuva 142. Irrota
nopeustarra 3 ja kiinnitä se hyvin
näkyvälle paikalle kuva 143.
142P2000158
168
HÄTÄTILANTEET
