FIAT 500X 2018 Notice d'entretien (in French)

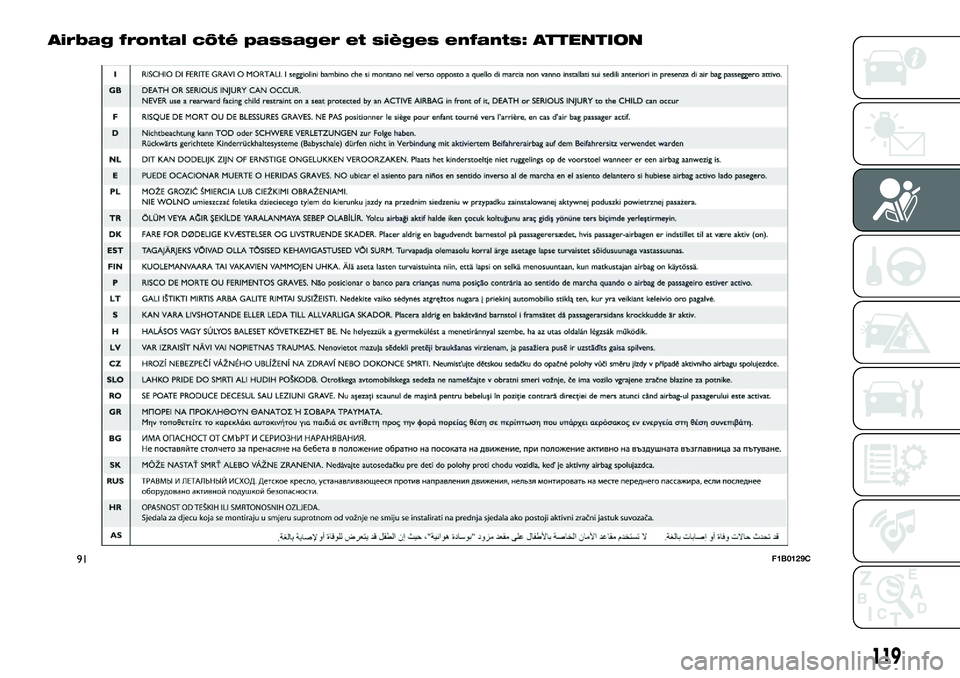

Airbag frontal côté passager et sièges enfants: ATTENTION
91F1B0129C
119

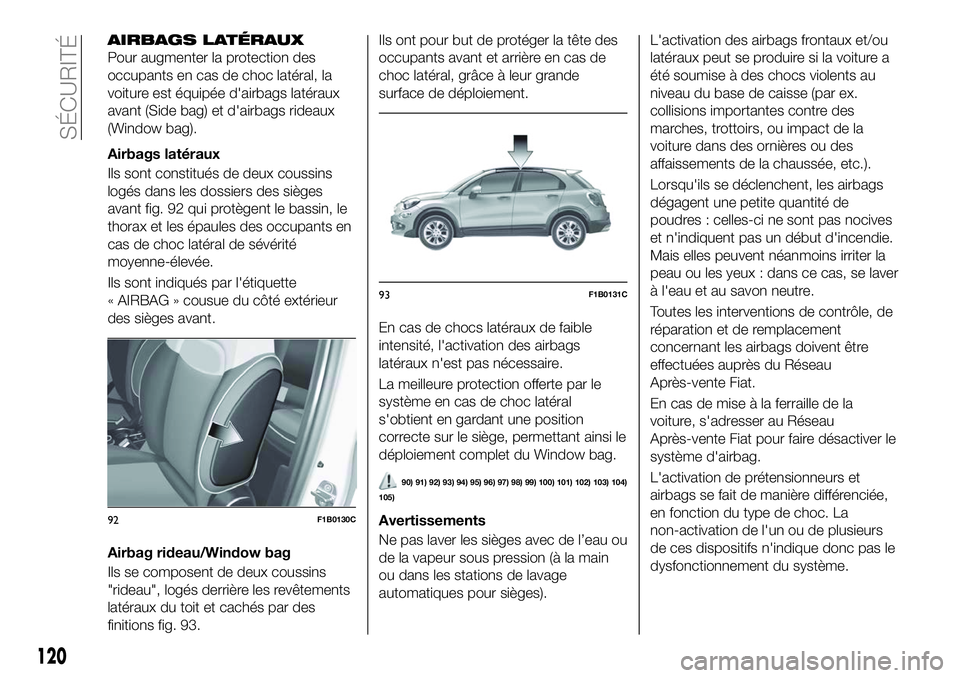

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Airbags latéraux
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 92 qui protègent le bassin, le
thorax et les épaules des occupants en
cas de choc latéral de sévérité
moyenne-élevée.
Ils sont indiqués par l'étiquette
« AIRBAG » cousue du côté extérieur
des sièges avant.
Airbag rideau/Window bag
Ils se composent de deux coussins
"rideau", logés derrière les revêtements
latéraux du toit et cachés par des
finitions fig. 93.Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104)
105)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main
ou dans les stations de lavage
automatiques pour sièges). L'activation des airbags frontaux et/ou
latéraux peut se produire si la voiture a
été soumise à des chocs violents au
niveau du base de caisse (par ex.
collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou des
affaissements de la chaussée, etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de la
voiture, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc. La
non-activation de l'un ou de plusieurs
de ces dispositifs n'indique donc pas le
dysfonctionnement du système.92F1B0130C
93F1B0131C
120
SÉCURITÉ

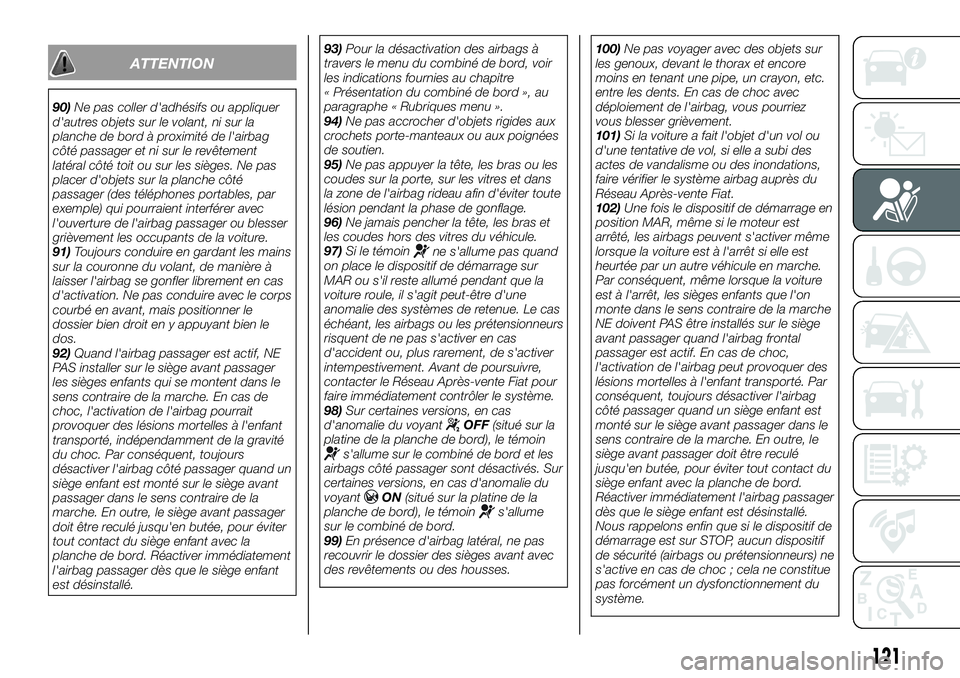

ATTENTION
90)Ne pas coller d'adhésifs ou appliquer
d'autres objets sur le volant, ni sur la
planche de bord à proximité de l'airbag
côté passager et ni sur le revêtement
latéral côté toit ou sur les sièges. Ne pas
placer d'objets sur la planche côté
passager (des téléphones portables, par
exemple) qui pourraient interférer avec
l'ouverture de l'airbag passager ou blesser
grièvement les occupants de la voiture.
91) Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.
92) Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé. 93)
Pour la désactivation des airbags à
travers le menu du combiné de bord, voir
les indications fournies au chapitre
« Présentation du combiné de bord », au
paragraphe « Rubriques menu ».
94) Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
95) Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans
la zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
96) Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
97) Si le témoin
ne s'allume pas quand
on place le dispositif de démarrage sur
MAR ou s'il reste allumé pendant que la
voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre,
contacter le Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
98) Sur certaines versions, en cas
d'anomalie du voyant
OFF (situé sur la
platine de la planche de bord), le témoin
s'allume sur le combiné de bord et les
airbags côté passager sont désactivés. Sur
certaines versions, en cas d'anomalie du
voyant
ON (situé sur la platine de la
planche de bord), le témoins'allume
sur le combiné de bord.
99) En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses. 100)
Ne pas voyager avec des objets sur
les genoux, devant le thorax et encore
moins en tenant une pipe, un crayon, etc.
entre les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.
101) Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès du
Réseau Après-vente Fiat.
102) Une fois le dispositif de démarrage en
position MAR, même si le moteur est
arrêté, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag passager
dès que le siège enfant est désinstallé.
Nous rappelons enfin que si le dispositif de
démarrage est sur STOP, aucun dispositif
de sécurité (airbags ou prétensionneurs) ne
s'active en cas de choc ; cela ne constitue
pas forcément un dysfonctionnement du
système.
121

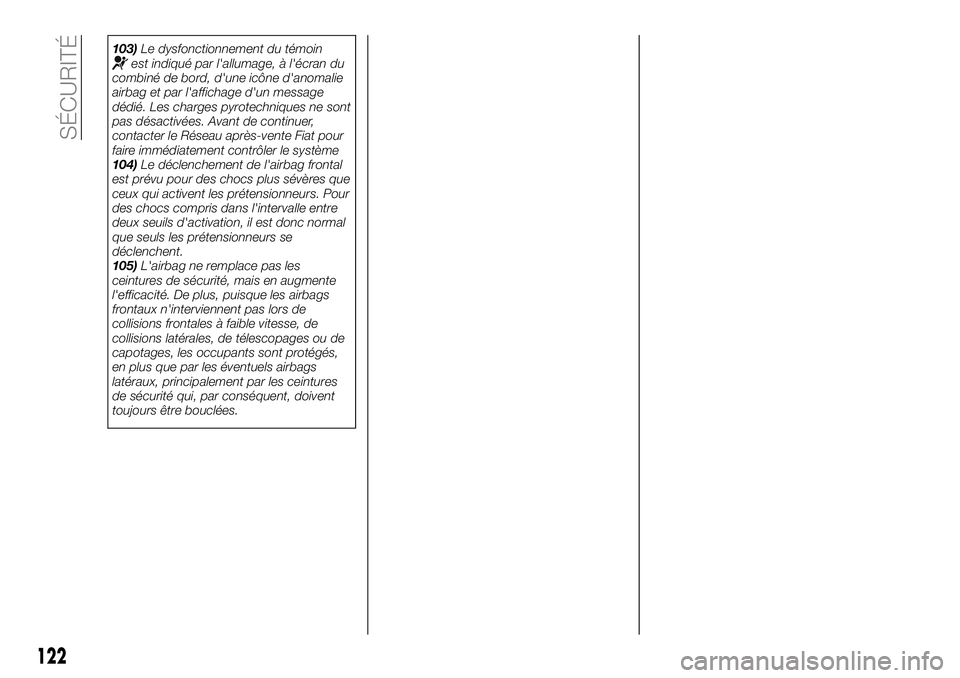

103)Le dysfonctionnement du témoinest indiqué par l'allumage, à l'écran du
combiné de bord, d'une icône d'anomalie
airbag et par l'affichage d'un message
dédié. Les charges pyrotechniques ne sont
pas désactivées. Avant de continuer,
contacter le Réseau après-vente Fiat pour
faire immédiatement contrôler le système
104) Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs. Pour
des chocs compris dans l'intervalle entre
deux seuils d'activation, il est donc normal
que seuls les prétensionneurs se
déclenchent.
105) L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
122
SÉCURITÉ

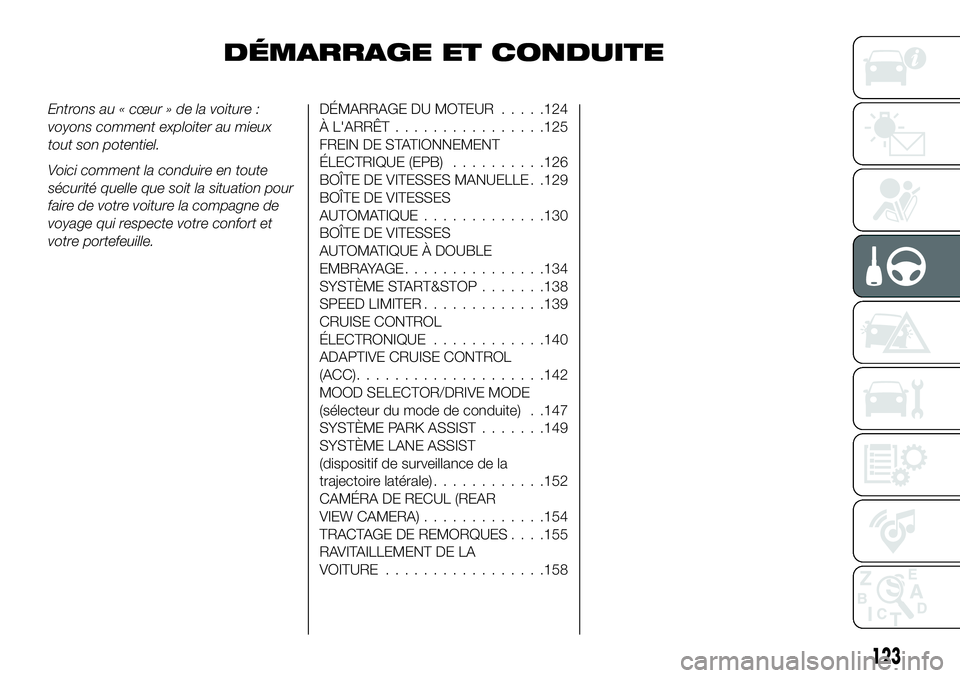

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.DÉMARRAGE DU MOTEUR.....124
À L'ARRÊT ................125

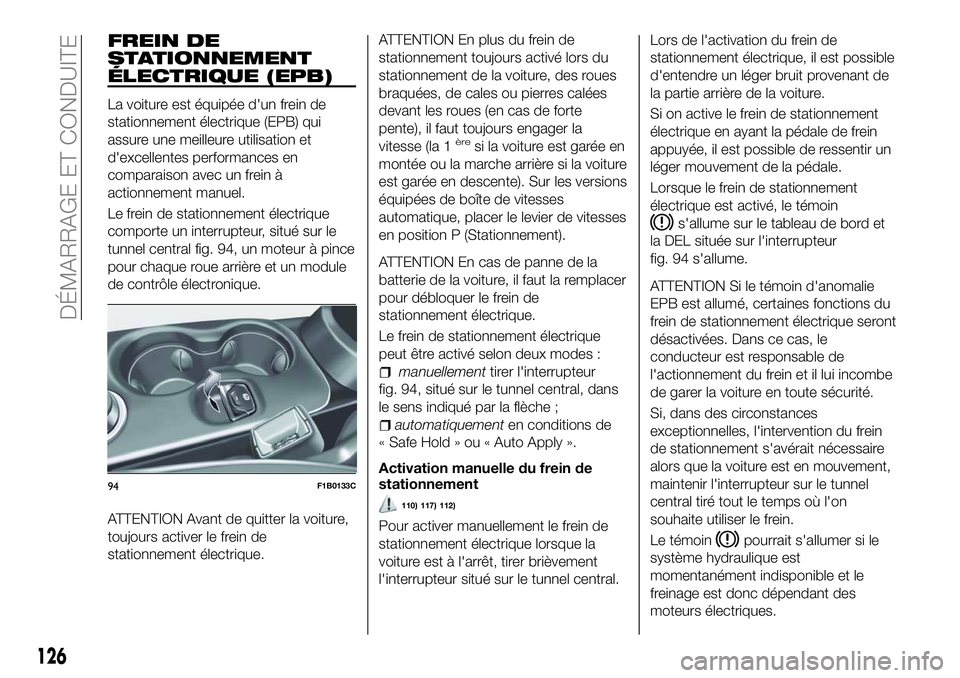

FREIN DE STATIONNEMENT
ÉLECTRIQUE (EPB) ..........126
BOÎTE DE VITESSES MANUELLE . .129
BOÎTE DE VITESSES
AUTOMATIQUE .............130
BOÎTE DE VITESSES
AUTOMATIQUE À DOUBLE
EMBRAYAGE ...............134
SYSTÈME START&STOP .......138
SPEED LIMITER .............139
CRUISE CONTROL
ÉLECTRONIQUE ............140
ADAPTIVE CRUISE CONTROL
(ACC) ....................142
MOOD SELECTOR/DRIVE MODE
(sélecteur du mode de conduite) . .147
SYSTÈME PARK ASSIST .......149
SYSTÈME LANE ASSIST
(dispositif de surveillance de la
trajectoire latérale) ............152
CAMÉRA DE RECUL (REAR
VIEW CAMERA) .............154
TRACTAGE DE REMORQUES . . . .155
RAVITAILLEMENT DE LA
VOITURE .................158
123

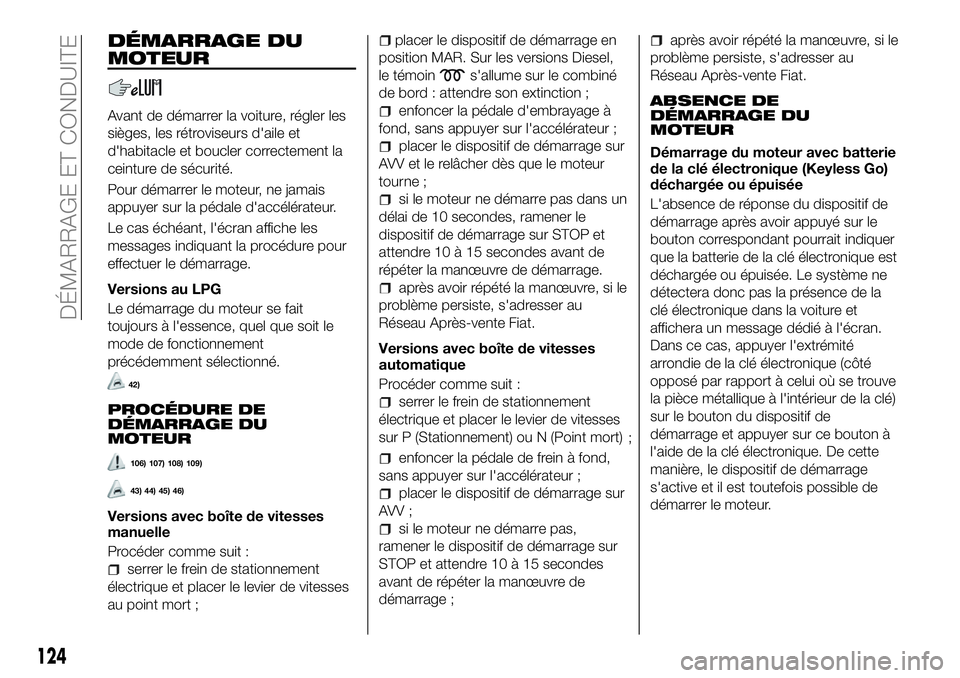

DÉMARRAGE DU
MOTEUR
Avant de démarrer la voiture, régler les
sièges, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
Le cas échéant, l'écran affiche les
messages indiquant la procédure pour
effectuer le démarrage.
Versions au LPG
Le démarrage du moteur se fait
toujours à l'essence, quel que soit le
mode de fonctionnement
précédemment sélectionné.
42)
PROCÉDURE DE
DÉMARRAGE DU
MOTEUR
106) 107) 108) 109)
43) 44) 45) 46)
Versions avec boîte de vitesses
manuelle
Procéder comme suit :
serrer le frein de stationnement
électrique et placer le levier de vitesses
au point mort ;
placer le dispositif de démarrage en
position MAR. Sur les versions Diesel,
le témoin
s'allume sur le combiné
de bord : attendre son extinction ;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
placer le dispositif de démarrage sur
AVV et le relâcher dès que le moteur
tourne ;
si le moteur ne démarre pas dans un
délai de 10 secondes, ramener le
dispositif de démarrage sur STOP et
attendre 10 à 15 secondes avant de
répéter la manœuvre de démarrage.
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
Versions avec boîte de vitesses
automatique
Procéder comme suit :
serrer le frein de stationnement
électrique et placer le levier de vitesses
sur P (Stationnement) ou N (Point mort) ;
enfoncer la pédale de frein à fond,
sans appuyer sur l'accélérateur ;
placer le dispositif de démarrage sur
AVV ;
si le moteur ne démarre pas,
ramener le dispositif de démarrage sur
STOP et attendre 10 à 15 secondes
avant de répéter la manœuvre de
démarrage ;
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
ABSENCE DE
DÉMARRAGE DU
MOTEUR
Démarrage du moteur avec batterie
de la clé électronique (Keyless Go)
déchargée ou épuisée
L'absence de réponse du dispositif de
démarrage après avoir appuyé sur le
bouton correspondant pourrait indiquer
que la batterie de la clé électronique est
déchargée ou épuisée. Le système ne
détectera donc pas la présence de la
clé électronique dans la voiture et
affichera un message dédié à l'écran.
Dans ce cas, appuyer l'extrémité
arrondie de la clé électronique (côté
opposé par rapport à celui où se trouve
la pièce métallique à l'intérieur de la clé)
sur le bouton du dispositif de
démarrage et appuyer sur ce bouton à
l'aide de la clé électronique. De cette
manière, le dispositif de démarrage
s'active et il est toutefois possible de
démarrer le moteur.
124
DÉMARRAGE ET CONDUITE

ATTENTION
106)Ne pas tenter de démarrer le moteur
en versant du carburant ou tout autre
liquide inflammable dans la prise d'air du
boîtier papillon : cette opération pourrait
endommager le moteur et blesser les
éventuelles personnes se trouvant à
proximité.
107) Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du gaz
carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
108) Tant que le moteur n'est pas lancé, le
servofrein n'est pas activé, et il est par
conséquent nécessaire d'exercer un effort
nettement plus important sur la pédale de
frein.
109) Éviter le démarrage par poussée, par
traction ou en pente. Ces manœuvres
pourraient endommager le pot catalytique.
ATTENTION
42) Il est donc nécessaire qu'une réserve
de carburant se trouve systématiquement
dans le réservoir d'essence pour ne pas
endommager la pompe à essence et pour
garantir les commutations temporaires du
mode de fonctionnement à LPG au mode
de fonctionnement à l'essence, en cas de
demande de performances élevées. 43)
Nous vous conseillons, dans la
première période d’utilisation, c'est-à-dire
pendant les 1 600 premiers kilomètres, de
ne pas demander à la voiture de
prestations maximales (par exemple, fortes
accélérations, parcours longs à des
régimes élevés, freinages brusques, etc.).
44) Quand le moteur est coupé, ne pas
laisser le dispositif de démarrage sur MAR
pour éviter qu'une absorption inutile de
courant ne décharge la batterie.
45) Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
seulement à accroître la consommation en
carburant et, surtout pour les moteurs
équipés d'un turbocompresseur, il est
même nuisible.
46) Le clignotement du témoin
après
le démarrage ou pendant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser la voiture
normalement, mais il faut s'adresser au
Réseau Après-vente Fiat dès que possible.
À L'ARRÊT
En quittant la voiture, toujours extraire la
clé du dispositif de démarrage.
En cas d'arrêt et sortie de la voiture,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et actionner le
frein de stationnement électrique.
Si la voiture est garée sur une pente
raide, il est préférable de bloquer les
roues avec une cale ou une pierre.
Sur les versions avec boîte de vitesses
automatique ou boîte de vitesse à
double embrayage, avant de relâcher la
pédale de frein, attendre que l'écran
affiche la lettre P.
ATTENTION Ne JAMAIS quitter la
voiture avec la boîte de vitesses au
point mort (ou, sur les versions avec
boîte de vitesses automatique ou boîte
de vitesse à double embrayage, sans
avoir mis le levier de vitesses sur P).
125

FREIN DE
STATIONNEMENT
ÉLECTRIQUE (EPB)
La voiture est équipée d'un frein de
stationnement électrique (EPB) qui
assure une meilleure utilisation et
d'excellentes performances en
comparaison avec un frein à
actionnement manuel.
Le frein de stationnement électrique
comporte un interrupteur, situé sur le
tunnel central fig. 94, un moteur à pince
pour chaque roue arrière et un module
de contrôle électronique.
ATTENTION Avant de quitter la voiture,
toujours activer le frein de
stationnement électrique.ATTENTION En plus du frein de
stationnement toujours activé lors du
stationnement de la voiture, des roues
braquées, de cales ou pierres calées
devant les roues (en cas de forte
pente), il faut toujours engager la
vitesse (la 1
èresi la voiture est garée en
montée ou la marche arrière si la voiture
est garée en descente). Sur les versions
équipées de boîte de vitesses
automatique, placer le levier de vitesses
en position P (Stationnement).
ATTENTION En cas de panne de la
batterie de la voiture, il faut la remplacer
pour débloquer le frein de
stationnement électrique.
Le frein de stationnement électrique
peut être activé selon deux modes :
manuellement tirer l'interrupteur
fig. 94, situé sur le tunnel central, dans
le sens indiqué par la flèche ;
automatiquement en conditions de
« Safe Hold » ou « Auto Apply ».
Activation manuelle du frein de
stationnement
110) 117) 112)
Pour activer manuellement le frein de
stationnement électrique lorsque la
voiture est à l'arrêt, tirer brièvement
l'interrupteur situé sur le tunnel central. Lors de l'activation du frein de
stationnement électrique, il est possible
d'entendre un léger bruit provenant de
la partie arrière de la voiture.
Si on active le frein de stationnement
électrique en ayant la pédale de frein
appuyée, il est possible de ressentir un
léger mouvement de la pédale.
Lorsque le frein de stationnement
électrique est activé, le témoin
s'allume sur le tableau de bord et
la DEL située sur l'interrupteur
fig. 94 s'allume.
ATTENTION Si le témoin d'anomalie
EPB est allumé, certaines fonctions du
frein de stationnement électrique seront
désactivées. Dans ce cas, le
conducteur est responsable de
l'actionnement du frein et il lui incombe
de garer la voiture en toute sécurité.
Si, dans des circonstances
exceptionnelles, l'intervention du frein
de stationnement s'avérait nécessaire
alors que la voiture est en mouvement,
maintenir l'interrupteur sur le tunnel
central tiré tout le temps où l'on
souhaite utiliser le frein.
Le témoin
pourrait s'allumer si le
système hydraulique est
momentanément indisponible et le
freinage est donc dépendant des
moteurs électriques.
94F1B0133C
126
DÉMARRAGE ET CONDUITE

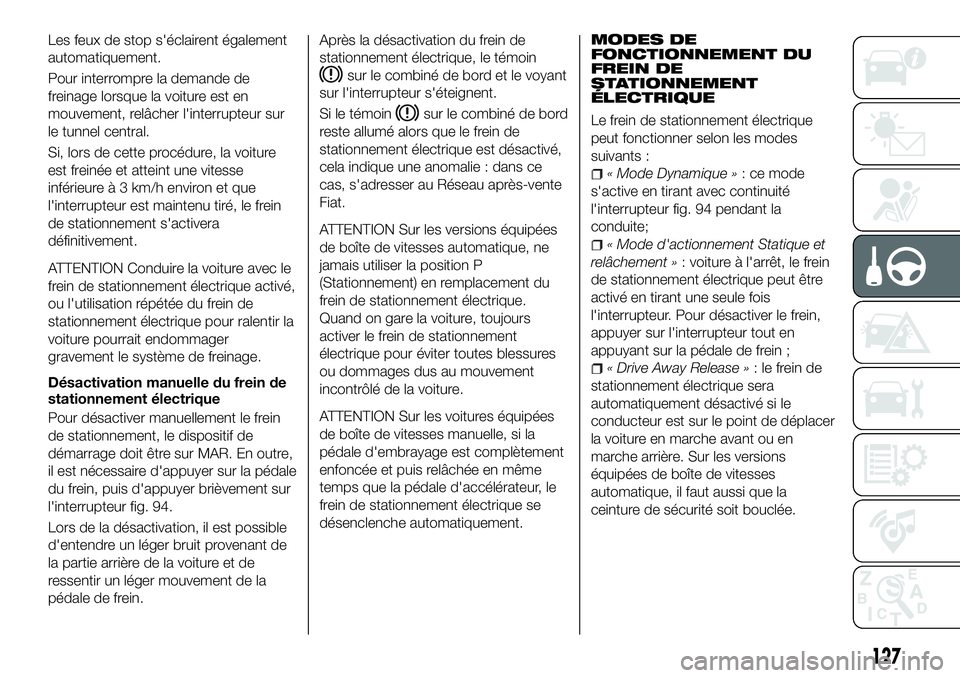

Les feux de stop s'éclairent également
automatiquement.
Pour interrompre la demande de
freinage lorsque la voiture est en
mouvement, relâcher l'interrupteur sur
le tunnel central.
Si, lors de cette procédure, la voiture
est freinée et atteint une vitesse
inférieure à 3 km/h environ et que
l'interrupteur est maintenu tiré, le frein
de stationnement s'activera
définitivement.
ATTENTION Conduire la voiture avec le
frein de stationnement électrique activé,
ou l'utilisation répétée du frein de
stationnement électrique pour ralentir la
voiture pourrait endommager
gravement le système de freinage.
Désactivation manuelle du frein de
stationnement électrique
Pour désactiver manuellement le frein
de stationnement, le dispositif de
démarrage doit être sur MAR. En outre,
il est nécessaire d'appuyer sur la pédale
du frein, puis d'appuyer brièvement sur
l'interrupteur fig. 94.
Lors de la désactivation, il est possible
d'entendre un léger bruit provenant de
la partie arrière de la voiture et de
ressentir un léger mouvement de la
pédale de frein.Après la désactivation du frein de
stationnement électrique, le témoin
sur le combiné de bord et le voyant
sur l'interrupteur s'éteignent.
Si le témoin
sur le combiné de bord
reste allumé alors que le frein de
stationnement électrique est désactivé,
cela indique une anomalie : dans ce
cas, s'adresser au Réseau après-vente
Fiat.
ATTENTION Sur les versions équipées
de boîte de vitesses automatique, ne
jamais utiliser la position P
(Stationnement) en remplacement du
frein de stationnement électrique.
Quand on gare la voiture, toujours
activer le frein de stationnement
électrique pour éviter toutes blessures
ou dommages dus au mouvement
incontrôlé de la voiture.
ATTENTION Sur les voitures équipées
de boîte de vitesses manuelle, si la
pédale d'embrayage est complètement
enfoncée et puis relâchée en même
temps que la pédale d'accélérateur, le
frein de stationnement électrique se
désenclenche automatiquement. MODES DE
FONCTIONNEMENT DU
FREIN DE
STATIONNEMENT
ÉLECTRIQUE
Le frein de stationnement électrique
peut fonctionner selon les modes
suivants :
« Mode Dynamique »
: ce mode
s'active en tirant avec continuité
l'interrupteur fig. 94 pendant la
conduite;
« Mode d'actionnement Statique et
relâchement » : voiture à l'arrêt, le frein
de stationnement électrique peut être
activé en tirant une seule fois
l'interrupteur. Pour désactiver le frein,
appuyer sur l'interrupteur tout en
appuyant sur la pédale de frein ;
« Drive Away Release » : le frein de
stationnement électrique sera
automatiquement désactivé si le
conducteur est sur le point de déplacer
la voiture en marche avant ou en
marche arrière. Sur les versions
équipées de boîte de vitesses
automatique, il faut aussi que la
ceinture de sécurité soit bouclée.
127

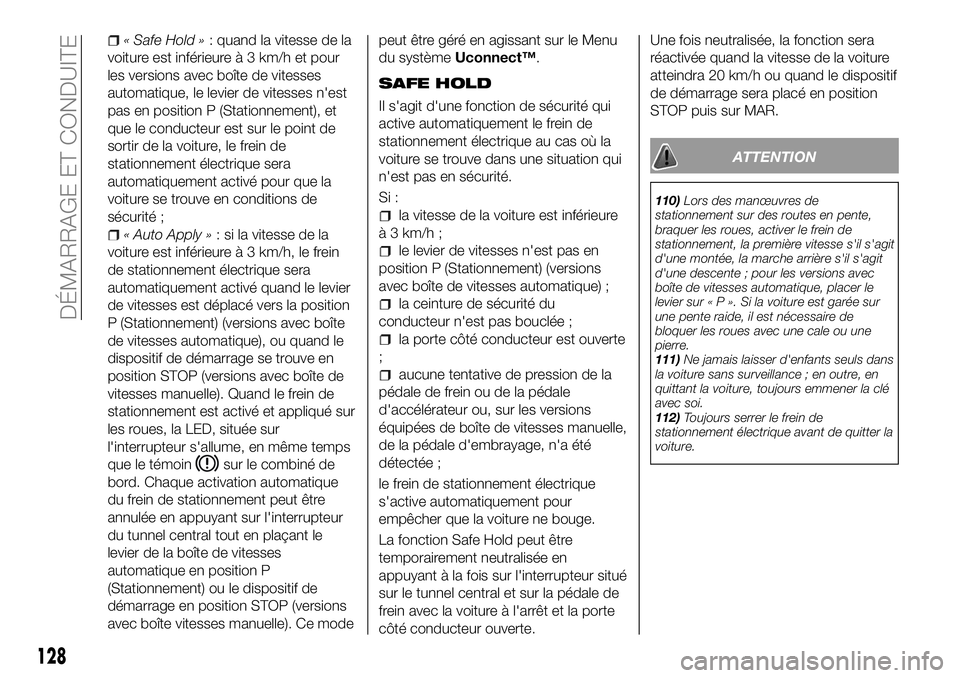

« Safe Hold »: quand la vitesse de la
voiture est inférieure à 3 km/h et pour
les versions avec boîte de vitesses
automatique, le levier de vitesses n'est
pas en position P (Stationnement), et
que le conducteur est sur le point de
sortir de la voiture, le frein de
stationnement électrique sera
automatiquement activé pour que la
voiture se trouve en conditions de
sécurité ;
« Auto Apply » : si la vitesse de la
voiture est inférieure à 3 km/h, le frein
de stationnement électrique sera
automatiquement activé quand le levier
de vitesses est déplacé vers la position
P (Stationnement) (versions avec boîte
de vitesses automatique), ou quand le
dispositif de démarrage se trouve en
position STOP (versions avec boîte de
vitesses manuelle). Quand le frein de
stationnement est activé et appliqué sur
les roues, la LED, située sur
l'interrupteur s'allume, en même temps
que le témoin
sur le combiné de
bord. Chaque activation automatique
du frein de stationnement peut être
annulée en appuyant sur l'interrupteur
du tunnel central tout en plaçant le
levier de la boîte de vitesses
automatique en position P
(Stationnement) ou le dispositif de
démarrage en position STOP (versions
avec boîte vitesses manuelle). Ce mode peut être géré en agissant sur le Menu
du système
Uconnect™.
SAFE HOLD
Il s'agit d'une fonction de sécurité qui
active automatiquement le frein de
stationnement électrique au cas où la
voiture se trouve dans une situation qui
n'est pas en sécurité.
Si :
la vitesse de la voiture est inférieure
à 3 km/h ;
le levier de vitesses n'est pas en
position P (Stationnement) (versions
avec boîte de vitesses automatique) ;
la ceinture de sécurité du
conducteur n'est pas bouclée ;
la porte côté conducteur est ouverte
;
aucune tentative de pression de la
pédale de frein ou de la pédale
d'accélérateur ou, sur les versions
équipées de boîte de vitesses manuelle,
de la pédale d'embrayage, n'a été
détectée ;
le frein de stationnement électrique
s'active automatiquement pour
empêcher que la voiture ne bouge.
La fonction Safe Hold peut être
temporairement neutralisée en
appuyant à la fois sur l'interrupteur situé
sur le tunnel central et sur la pédale de
frein avec la voiture à l'arrêt et la porte
côté conducteur ouverte. Une fois neutralisée, la fonction sera
réactivée quand la vitesse de la voiture
atteindra 20 km/h ou quand le dispositif
de démarrage sera placé en position
STOP puis sur MAR.
ATTENTION
110)
Lors des manœuvres de
stationnement sur des routes en pente,
braquer les roues, activer le frein de
stationnement, la première vitesse s'il s'agit
d'une montée, la marche arrière s'il s'agit
d'une descente ; pour les versions avec
boîte de vitesses automatique, placer le
levier sur«P».Silavoiture est garée sur
une pente raide, il est nécessaire de
bloquer les roues avec une cale ou une
pierre.
111) Ne jamais laisser d'enfants seuls dans
la voiture sans surveillance ; en outre, en
quittant la voiture, toujours emmener la clé
avec soi.
112) Toujours serrer le frein de
stationnement électrique avant de quitter la
voiture.
128
DÉMARRAGE ET CONDUITE
