150)Les caractéristiques de conduite de la
voiture, après le montage de la roue
compacte de secours, changent. Éviter
d'accélérer, de freiner, de braquer
brusquement et de négocier les virages
trop rapidement. La durée globale de la
roue compacte de secours est d'environ
3 000 km, après quoi le pneu
correspondant doit être remplacé par un
autre du même type. Ne jamais monter un
pneu traditionnel sur une jante prévue pour
l'utilisation d'une roue compacte de
secours. Faire réparer et remonter la roue
remplacée dès que possible. L'utilisation
simultanée de deux roues compactes de
secours ou plus n'est pas admise. Ne pas
graisser les filets des vis avant le montage :
ils pourraient se dévisser spontanément
pendant l'utilisation de la voiture !
151) La roue de secours de série est
conçue spécialement pour la voiture ; il ne
faut pas l'employer sur d'autres véhicules,
ni utiliser de roues de secours d'autres
modèles sur sa propre voiture. La roue
compacte de secours ne doit s'utiliser
qu'en cas d'urgence. L'emploi doit être
réduit au minimum indispensable et la
vitesse ne doit pas dépasser 80 km/h. La
roue compacte de secours porte un
autocollant de couleur orange où les
principales précautions d'emploi de la roue
et de ses limitations d'utilisation sont
indiquées. L'étiquette adhésive ne doit
absolument pas être enlevée ou cachée. 152)
Il n'est pas possible de monter des
chaînes à neige sur la roue compacte de
secours. Si la crevaison concerne un pneu
avant (roue motrice) et que l'emploi de
chaînes est nécessaire, il faut prélever une
roue normale de l'essieu arrière et monter
la roue compacte de secours à la place de
cette dernière. De cette manière, en ayant
deux roues de dimension normale à l'avant
(roues motrices), on pourra y monter les
chaînes à neige (cette indication est
également valable pour les versions à
traction intégrale 4x4).
153) Ne jamais manipuler la valve de
gonflage. Ne jamais introduire d'outils
d'aucune sorte entre la jante et le pneu.
Contrôler régulièrement la pression des
pneus et de la roue compacte de secours
en se référant aux valeurs indiquées dans
le chapitre « Caractéristiques techniques ». 154)
Le cric est un outil étudié et conçu
exclusivement pour le remplacement d'une
roue du véhicule avec lequel il est fourni de
série ou des véhicules du même modèle,
en cas de crevaison ou de dommage au
pneu correspondant. Ne jamais l'utiliser
pour d'autres emplois, par exemple pour
soulever un autre modèle de voiture ou des
objets différents. En aucun cas, l'utiliser
pour l'entretien ou des réparations sous le
véhicule ou pour changer les pneus été /
hiver et vice versa : il est conseillé de
s'adresser au Réseau Après-vente Fiat. Ne
jamais se placer sous le véhicule soulevé :
ne l'utiliser que dans les positions
indiquées. Ne pas utiliser le cric pour des
poids supérieurs à ceux figurant sur son
étiquette adhésive. Ne pas mettre le
moteur en marche, en aucun cas, si le
véhicule est soulevé. Soulever le véhicule
plus que le nécessaire peut rendre
l'ensemble moins stable et risque de faire
tomber le véhicule de façon violente.
Soulever donc le véhicule seulement pour
accéder à la roue compacte de secours.
155) En actionnant la manivelle, s'assurer
qu'elle tourne librement sans risque de
s'écorcher la main contre le sol. D'autres
parties du cric en mouvement (« vis sans
fin » et articulations) peuvent blesser : éviter
de les toucher. Éliminer soigneusement
toute trace de graisse de lubrification.
179

KIT FIX&GO
AUTOMATIC
(selon le modèle)
156) 157)
80)
DESCRIPTION
Le kit de réparation rapide des pneus
Fix&Go fig. 142 est logé dans le coffre à
bagages, à l'intérieur d'une boîte et
comprend :
une cartouche 1 contenant le liquide
de colmatage, munie de tuyau de
remplissage du liquide de colmatage
4 et pastille adhésive 3 portant
l’inscription « max. 80 km/h », à coller
de manière à ce que le conducteur
puisse la voir (par exemple, sur la
planche de bord) après la réparation du
pneu ;
un compresseur 2 ;
notice pour l'utilisation correcte et
immédiate du kit ;
une paire de gants se trouvant dans
le compartiment du tube de la
cartouche 4.
PROCÉDURE DE
RÉPARATION
Procéder de la manière suivante :
arrêter la voiture dans un endroit qui
ne constitue pas un danger pour la
circulation et qui permet de procéder à
l'opération en toute sécurité. Si
possible, placer le véhicule sur un sol
plat et compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement ;
enfiler le gilet réfléchissant avant de
descendre du véhicule (dans tous les
cas, se conformer aux lois en vigueur
dans le pays concerné) ;
Insérer la cartouche 1 contenant le
liquide de colmatage dans la partie
prévue sur le compresseur 2 en
appuyant fermement vers le bas
fig. 142. Retirer l'autocollant de vitesse
3 et le coller dans une position bien
visible fig. 143 ;
porter des gants ;
retirer le bouchon de la valve du
pneu crevé et visser le tube transparent
du liquide de colmatage 4 fig. 142 sur
la valve. En présence de la cartouche
de 250 ml, le logement du tube
transparent est doté d'une bague
amovible pour faciliter l'extraction.
S'assurer que le bouton ON-OFF 5
(fig. 144 ) est en position éteint (bouton
non enfoncé) ;
142P2000158
143P2000162
180
SITUATIONS D’URGENCE

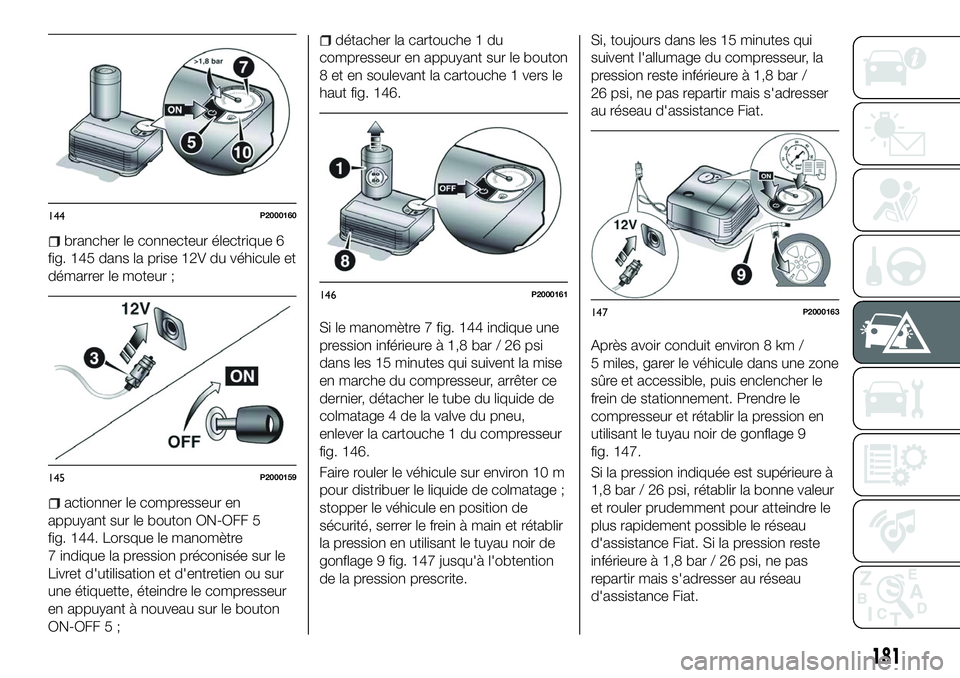

brancher le connecteur électrique 6
fig. 145 dans la prise 12V du véhicule et
démarrer le moteur ;
actionner le compresseur en
appuyant sur le bouton ON-OFF 5
fig. 144. Lorsque le manomètre
7 indique la pression préconisée sur le
Livret d'utilisation et d'entretien ou sur
une étiquette, éteindre le compresseur
en appuyant à nouveau sur le bouton
ON-OFF 5 ;
détacher la cartouche 1 du
compresseur en appuyant sur le bouton
8 et en soulevant la cartouche 1 vers le
haut fig. 146.
Si le manomètre 7 fig. 144 indique une
pression inférieure à 1,8 bar / 26 psi
dans les 15 minutes qui suivent la mise
en marche du compresseur, arrêter ce
dernier, détacher le tube du liquide de
colmatage 4 de la valve du pneu,
enlever la cartouche 1 du compresseur
fig. 146.
Faire rouler le véhicule sur environ 10 m
pour distribuer le liquide de colmatage ;
stopper le véhicule en position de
sécurité, serrer le frein à main et rétablir
la pression en utilisant le tuyau noir de
gonflage 9 fig. 147 jusqu'à l'obtention
de la pression prescrite. Si, toujours dans les 15 minutes qui
suivent l'allumage du compresseur, la
pression reste inférieure à 1,8 bar /
26 psi, ne pas repartir mais s'adresser
au réseau d'assistance Fiat.
Après avoir conduit environ 8 km /
5 miles, garer le véhicule dans une zone
sûre et accessible, puis enclencher le
frein de stationnement. Prendre le
compresseur et rétablir la pression en
utilisant le tuyau noir de gonflage 9
fig. 147.
Si la pression indiquée est supérieure à
1,8 bar / 26 psi, rétablir la bonne valeur
et rouler prudemment pour atteindre le
plus rapidement possible le réseau
d'assistance Fiat. Si la pression reste
inférieure à 1,8 bar / 26 psi, ne pas
repartir mais s'adresser au réseau
d'assistance Fiat.
144P2000160
145P2000159
146P2000161
147P2000163
181

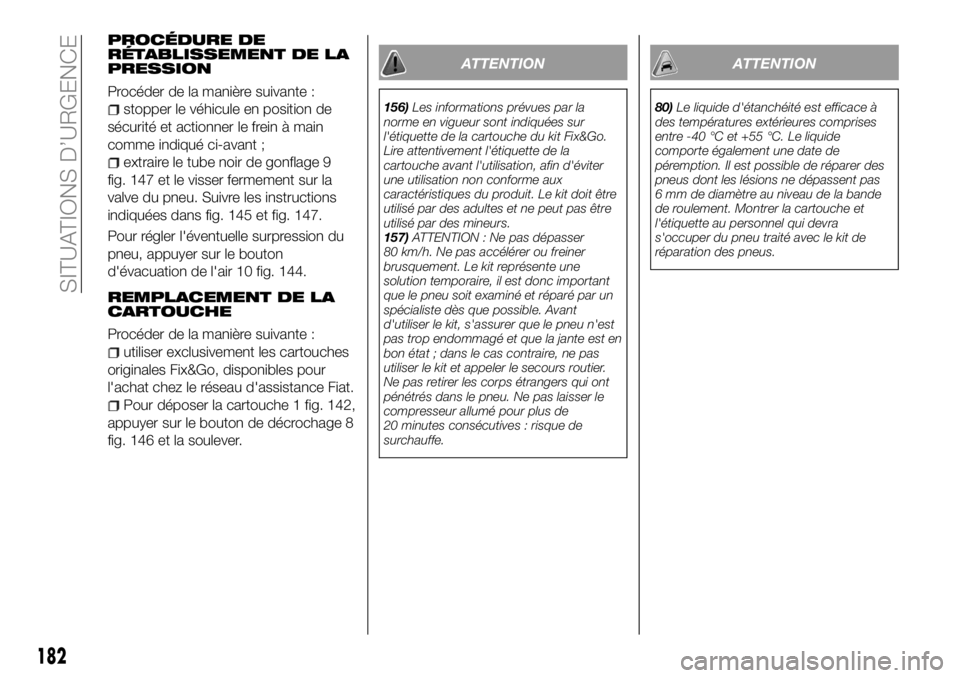

PROCÉDURE DE
RÉTABLISSEMENT DE LA
PRESSION
Procéder de la manière suivante :
stopper le véhicule en position de
sécurité et actionner le frein à main
comme indiqué ci-avant ;
extraire le tube noir de gonflage 9
fig. 147 et le visser fermement sur la
valve du pneu. Suivre les instructions
indiquées dans fig. 145 et fig. 147.
Pour régler l'éventuelle surpression du
pneu, appuyer sur le bouton
d'évacuation de l'air 10 fig. 144.
REMPLACEMENT DE LA
CARTOUCHE
Procéder de la manière suivante :
utiliser exclusivement les cartouches
originales Fix&Go, disponibles pour
l'achat chez le réseau d'assistance Fiat.
Pour déposer la cartouche 1 fig. 142,
appuyer sur le bouton de décrochage 8
fig. 146 et la soulever.
ATTENTION
156) Les informations prévues par la
norme en vigueur sont indiquées sur
l'étiquette de la cartouche du kit Fix&Go.
Lire attentivement l'étiquette de la
cartouche avant l'utilisation, afin d'éviter
une utilisation non conforme aux
caractéristiques du produit. Le kit doit être
utilisé par des adultes et ne peut pas être
utilisé par des mineurs.
157) ATTENTION : Ne pas dépasser
80 km/h. Ne pas accélérer ou freiner
brusquement. Le kit représente une
solution temporaire, il est donc important
que le pneu soit examiné et réparé par un
spécialiste dès que possible. Avant
d'utiliser le kit, s'assurer que le pneu n'est
pas trop endommagé et que la jante est en
bon état ; dans le cas contraire, ne pas
utiliser le kit et appeler le secours routier.
Ne pas retirer les corps étrangers qui ont
pénétrés dans le pneu. Ne pas laisser le
compresseur allumé pour plus de
20 minutes consécutives : risque de
surchauffe.
ATTENTION
80) Le liquide d'étanchéité est efficace à
des températures extérieures comprises
entre -40 °C et +55 °C. Le liquide
comporte également une date de
péremption. Il est possible de réparer des
pneus dont les lésions ne dépassent pas
6 mm de diamètre au niveau de la bande
de roulement. Montrer la cartouche et
l'étiquette au personnel qui devra
s'occuper du pneu traité avec le kit de
réparation des pneus.
182
SITUATIONS D’URGENCE

DÉMARRAGE
D'URGENCE
81)
Si la batterie est déchargée, il est
possible d'effectuer un démarrage
d'urgence en utilisant des câbles et la
batterie d'une autre voiture ou bien une
batterie d'appoint. Dans tous les cas, la
batterie utilisée doit avoir une capacité
égale ou légèrement supérieure à celle
de la batterie déchargée.
AVERTISSEMENTS
Ne pas utiliser une batterie d'appoint ou
toute autre source d'alimentation
externe avec une tension supérieure à
12 V : ceci risquerait de détériorer la
batterie, le démarreur, l'alternateur ou le
circuit électrique de la voiture.
Ne pas essayer le démarrage
d'urgence si la batterie est congelée. La
batterie pourrait se briser ou exploser !
DÉMARRAGE AVEC
BATTERIE D'APPOINT
La batterie de la voiture se trouve dans
le compartiment moteur, derrière le
groupe optique gauche.
158) 159) 160) 161)
ATTENTION La borne positive (+) de la
batterie est protégée par un élément de
protection. Le soulever pour accéder à
la borne.
Procéder comme suit :
actionner le frein de stationnement,
déplacer le levier en position P
(Stationnement) pour les versions
équipées de boîte de vitesses
automatique ou, pour les versions
équipées de boîte de vitesses manuelle,
au point mort, puis placer le dispositif
de démarrage en position STOP ;
éteindre tous les autres accessoires
électriques installés sur la voiture ;
si l'on utilise la batterie d'une autre
voiture, la garer à la portée des câbles à
utiliser pour le branchement, actionner
le frein de stationnement et s'assurer
que le contact est coupé.
ATTENTION Si elle n'est pas exécutée
correctement, la procédure décrite
ci-après peut provoquer de graves
lésions aux personnes ou endommager
le système de recharge d'une ou des
deux voitures. Respecter
scrupuleusement les indications
fournies ci-après.
Branchement des câbles
82)
Pour effectuer le démarrage d'urgence,
procéder comme suit fig. 148:
brancher une extrémité du câble
utilisé pour le positif (+) à la borne
positive (+) de la voiture ayant la
batterie déchargée ;
brancher l'extrémité opposée du
câble utilisé pour le positif (+) à la borne
positive (+) de la batterie d’appoint ;
brancher l'extrémité du câble utilisé
pour le négatif (–) à la borne négative (–)
de la batterie d’appoint ;
brancher l'extrémité opposée du
câble utilisé pour le négatif (–) à une
masse moteur
(une partie en métal
du moteur ou de la boîte de vitesses de
la voiture dont la batterie est
déchargée) loin de la batterie et du
système d'injection du carburant ;
148F1B0217C
183

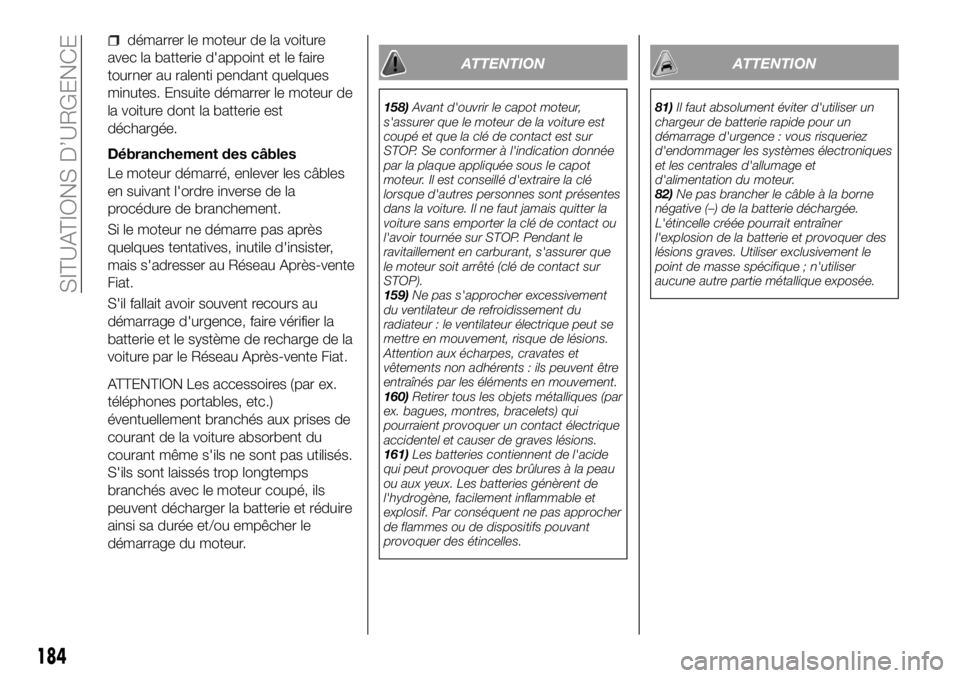

démarrer le moteur de la voiture
avec la batterie d'appoint et le faire
tourner au ralenti pendant quelques
minutes. Ensuite démarrer le moteur de
la voiture dont la batterie est
déchargée.
Débranchement des câbles
Le moteur démarré, enlever les câbles
en suivant l'ordre inverse de la
procédure de branchement.
Si le moteur ne démarre pas après
quelques tentatives, inutile d'insister,
mais s'adresser au Réseau Après-vente
Fiat.
S'il fallait avoir souvent recours au
démarrage d'urgence, faire vérifier la
batterie et le système de recharge de la
voiture par le Réseau Après-vente Fiat.
ATTENTION Les accessoires (par ex.
téléphones portables, etc.)
éventuellement branchés aux prises de
courant de la voiture absorbent du
courant même s'ils ne sont pas utilisés.
S'ils sont laissés trop longtemps
branchés avec le moteur coupé, ils
peuvent décharger la batterie et réduire
ainsi sa durée et/ou empêcher le
démarrage du moteur.
ATTENTION
158) Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP. Se conformer à l'indication donnée
par la plaque appliquée sous le capot
moteur. Il est conseillé d'extraire la clé
lorsque d'autres personnes sont présentes
dans la voiture. Il ne faut jamais quitter la
voiture sans emporter la clé de contact ou
l'avoir tournée sur STOP. Pendant le
ravitaillement en carburant, s'assurer que
le moteur soit arrêté (clé de contact sur
STOP).
159) Ne pas s'approcher excessivement
du ventilateur de refroidissement du
radiateur : le ventilateur électrique peut se
mettre en mouvement, risque de lésions.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
160) Retirer tous les objets métalliques (par
ex. bagues, montres, bracelets) qui
pourraient provoquer un contact électrique
accidentel et causer de graves lésions.
161) Les batteries contiennent de l'acide
qui peut provoquer des brûlures à la peau
ou aux yeux. Les batteries génèrent de
l'hydrogène, facilement inflammable et
explosif. Par conséquent ne pas approcher
de flammes ou de dispositifs pouvant
provoquer des étincelles.
ATTENTION
81) Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
82) Ne pas brancher le câble à la borne
négative (–) de la batterie déchargée.
L'étincelle créée pourrait entraîner
l'explosion de la batterie et provoquer des
lésions graves. Utiliser exclusivement le
point de masse spécifique ; n'utiliser
aucune autre partie métallique exposée.
184
SITUATIONS D’URGENCE

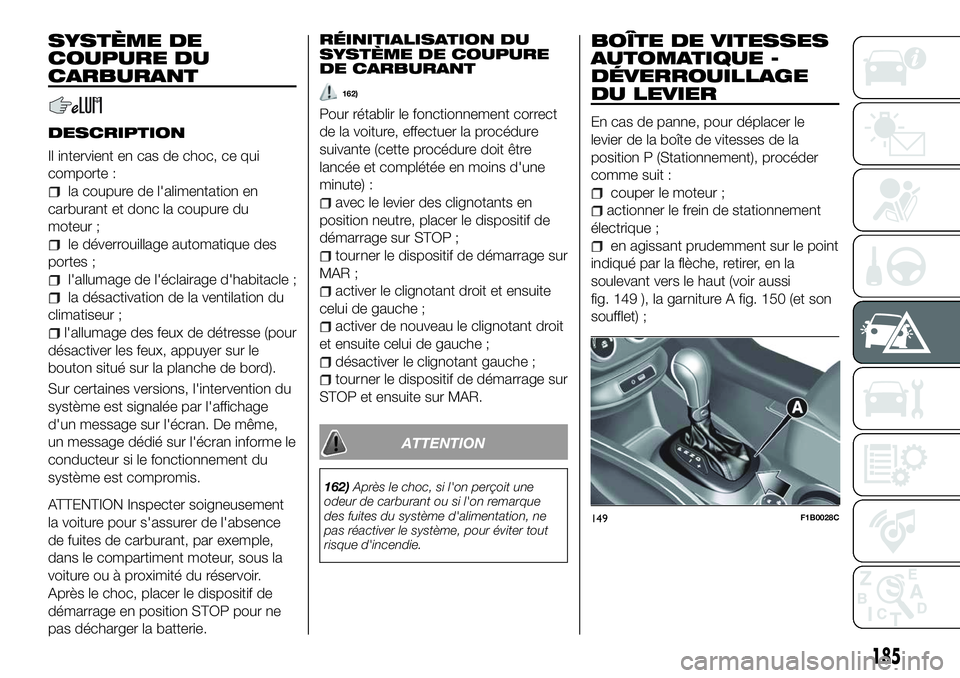

SYSTÈME DE
COUPURE DU
CARBURANT
DESCRIPTION
Il intervient en cas de choc, ce qui
comporte :
la coupure de l'alimentation en
carburant et donc la coupure du
moteur ;
le déverrouillage automatique des
portes ;
l'allumage de l'éclairage d'habitacle ;
la désactivation de la ventilation du
climatiseur ;
l'allumage des feux de détresse (pour
désactiver les feux, appuyer sur le
bouton situé sur la planche de bord).
Sur certaines versions, l'intervention du
système est signalée par l'affichage
d'un message sur l'écran. De même,
un message dédié sur l'écran informe le
conducteur si le fonctionnement du
système est compromis.
ATTENTION Inspecter soigneusement
la voiture pour s'assurer de l'absence
de fuites de carburant, par exemple,
dans le compartiment moteur, sous la
voiture ou à proximité du réservoir.
Après le choc, placer le dispositif de
démarrage en position STOP pour ne
pas décharger la batterie. RÉINITIALISATION DU
SYSTÈME DE COUPURE
DE CARBURANT
162)
Pour rétablir le fonctionnement correct
de la voiture, effectuer la procédure
suivante (cette procédure doit être
lancée et complétée en moins d'une
minute) :
avec le levier des clignotants en
position neutre, placer le dispositif de
démarrage sur STOP ;
tourner le dispositif de démarrage sur
MAR ;
activer le clignotant droit et ensuite
celui de gauche ;
activer de nouveau le clignotant droit
et ensuite celui de gauche ;
désactiver le clignotant gauche ;
tourner le dispositif de démarrage sur
STOP et ensuite sur MAR.
ATTENTION
162) Après le choc, si l'on perçoit une
odeur de carburant ou si l'on remarque
des fuites du système d'alimentation, ne
pas réactiver le système, pour éviter tout
risque d'incendie.
BOÎTE DE VITESSES
AUTOMATIQUE -
DÉVERROUILLAGE
DU LEVIER
En cas de panne, pour déplacer le
levier de la boîte de vitesses de la
position P (Stationnement), procéder
comme suit :
couper le moteur ;
actionner le frein de stationnement
électrique ;
en agissant prudemment sur le point
indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 149 ), la garniture A fig. 150 (et son
soufflet) ;
149F1B0028C
185

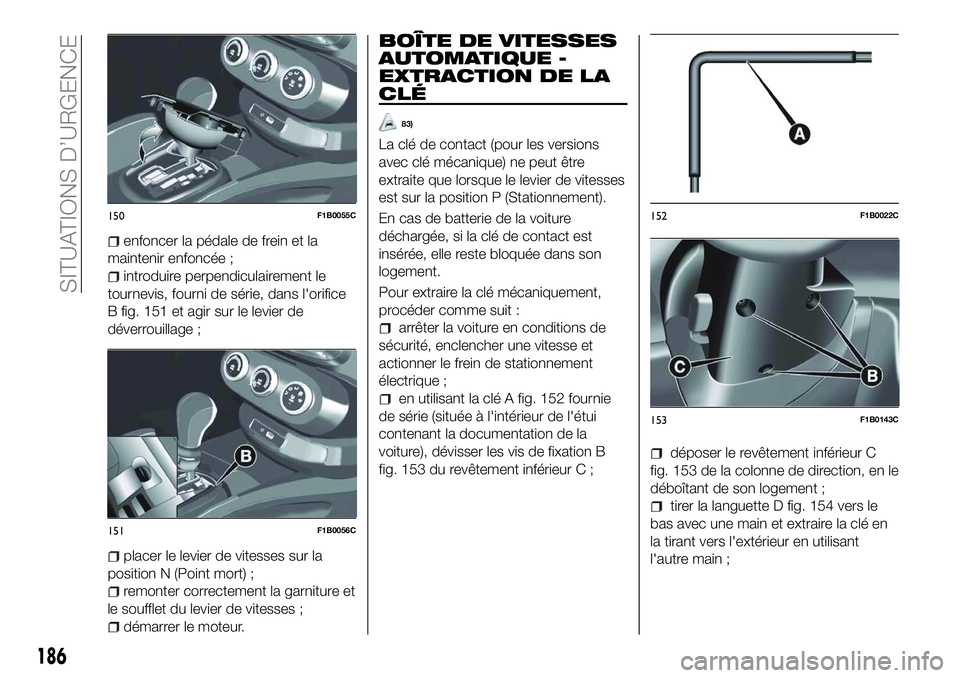

enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 151 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE -
EXTRACTION DE LA
CLÉ
83)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 152 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 153 du revêtement inférieur C ;
déposer le revêtement inférieur C
fig. 153 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 154 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
150F1B0055C
151F1B0056C
152F1B0022C
153F1B0143C
186
SITUATIONS D’URGENCE

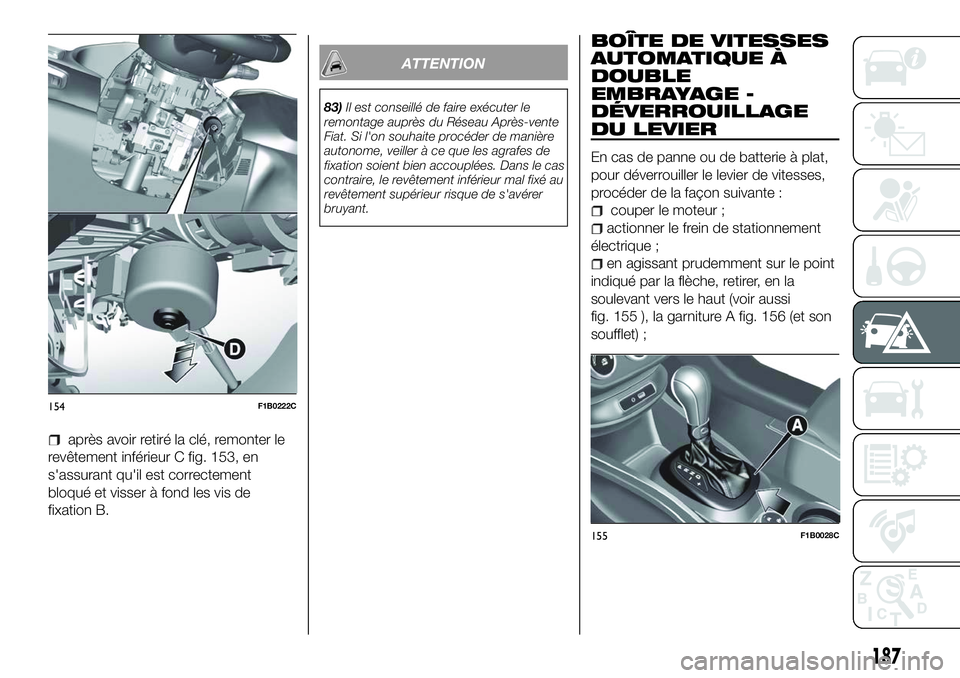

après avoir retiré la clé, remonter le
revêtement inférieur C fig. 153, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
83) Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
DÉVERROUILLAGE
DU LEVIER
En cas de panne ou de batterie à plat,
pour déverrouiller le levier de vitesses,
procéder de la façon suivante :
couper le moteur ;
actionner le frein de stationnement
électrique ;
en agissant prudemment sur le point
indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 155 ), la garniture A fig. 156 (et son
soufflet) ;
154F1B0222C
155F1B0028C
187

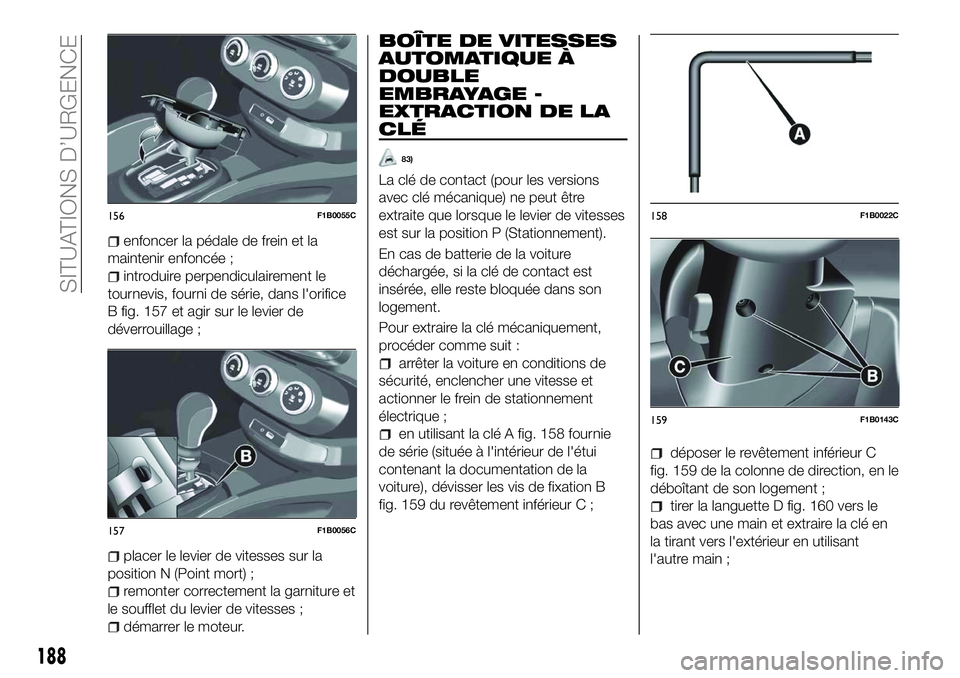

enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 157 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
EXTRACTION DE LA
CLÉ
83)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 158 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 159 du revêtement inférieur C ;
déposer le revêtement inférieur C
fig. 159 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 160 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
156F1B0055C
157F1B0056C
158F1B0022C
159F1B0143C
188
SITUATIONS D’URGENCE
