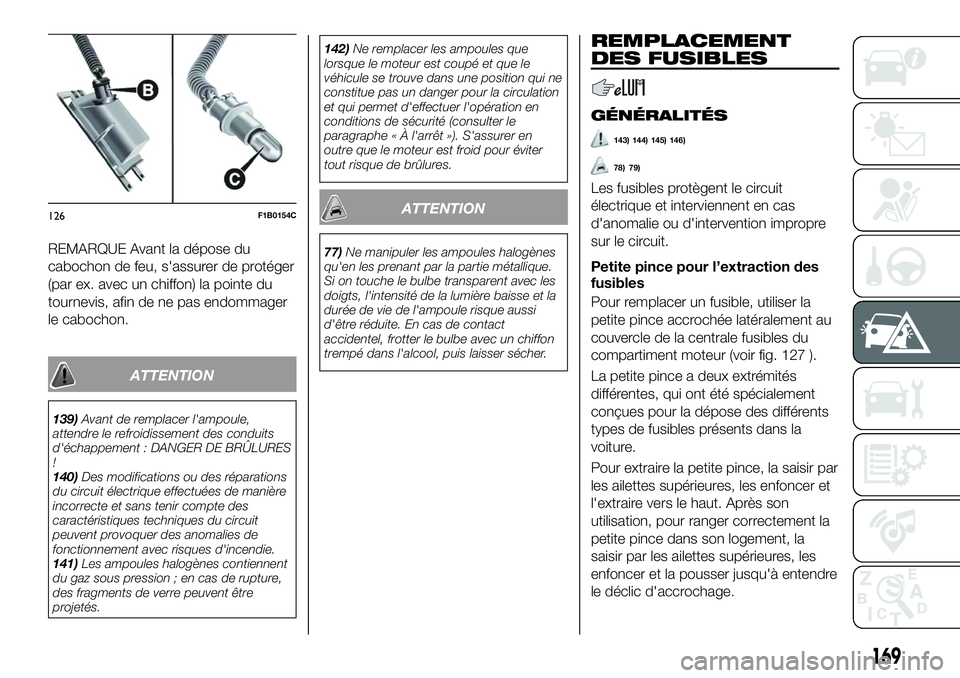

REMARQUE Avant la dépose du
cabochon de feu, s'assurer de protéger
(par ex. avec un chiffon) la pointe du
tournevis, afin de ne pas endommager
le cabochon.
ATTENTION
139)Avant de remplacer l'ampoule,
attendre le refroidissement des conduits
d'échappement : DANGER DE BRÛLURES
!
140) Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
141) Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés. 142)
Ne remplacer les ampoules que
lorsque le moteur est coupé et que le
véhicule se trouve dans une position qui ne
constitue pas un danger pour la circulation
et qui permet d'effectuer l'opération en
conditions de sécurité (consulter le
paragraphe « À l'arrêt »). S'assurer en
outre que le moteur est froid pour éviter
tout risque de brûlures.
ATTENTION
77) Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec les
doigts, l'intensité de la lumière baisse et la
durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
143) 144) 145) 146)
78) 79)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Petite pince pour l’extraction des
fusibles
Pour remplacer un fusible, utiliser la
petite pince accrochée latéralement au
couvercle de la centrale fusibles du
compartiment moteur (voir fig. 127 ).
La petite pince a deux extrémités
différentes, qui ont été spécialement
conçues pour la dépose des différents
types de fusibles présents dans la
voiture.
Pour extraire la petite pince, la saisir par
les ailettes supérieures, les enfoncer et
l'extraire vers le haut. Après son
utilisation, pour ranger correctement la
petite pince dans son logement, la
saisir par les ailettes supérieures, les
enfoncer et la pousser jusqu'à entendre
le déclic d'accrochage.
126F1B0154C
169

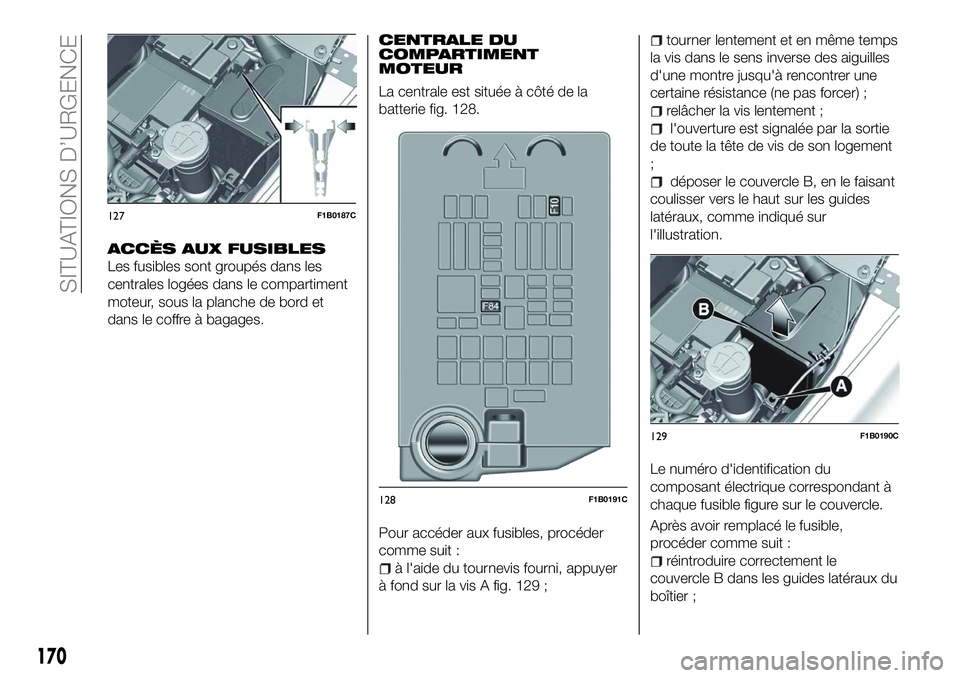

ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans les
centrales logées dans le compartiment
moteur, sous la planche de bord et
dans le coffre à bagages.
CENTRALE DU
COMPARTIMENT
MOTEUR
La centrale est située à côté de la
batterie fig. 128.
Pour accéder aux fusibles, procéder
comme suit :
à l'aide du tournevis fourni, appuyer
à fond sur la vis A fig. 129 ;
tourner lentement et en même temps
la vis dans le sens inverse des aiguilles
d'une montre jusqu'à rencontrer une
certaine résistance (ne pas forcer) ;
relâcher la vis lentement ;
l'ouverture est signalée par la sortie
de toute la tête de vis de son logement
;
déposer le couvercle B, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué sur
l'illustration.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle.
Après avoir remplacé le fusible,
procéder comme suit :
réintroduire correctement le
couvercle B dans les guides latéraux du
boîtier ;
127F1B0187C
128F1B0191C
129F1B0190C
170
SITUATIONS D’URGENCE

le faire coulisser complètement du
haut vers le bas ;
à l'aide du tournevis fourni, appuyer
à fond sur la vis A ;
tourner lentement et en même temps
la vis dans le sens des aiguilles d'une
montre jusqu'à rencontrer une certaine
résistance (ne pas forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par la
fixation de toute la tête de vis dans son
logement.

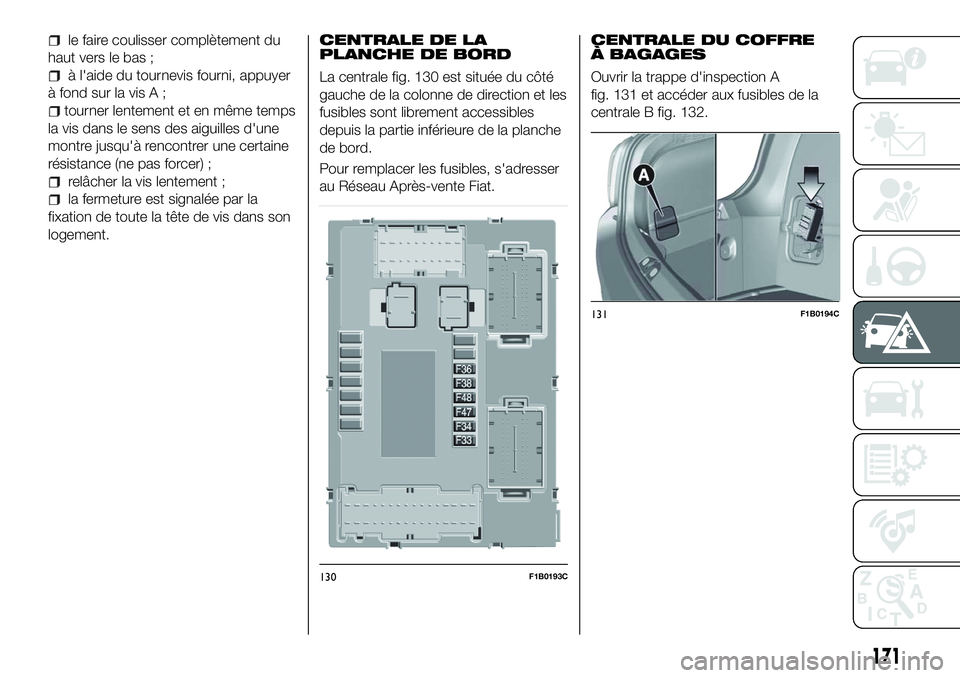

CENTRALE DE LA
PLANCHE DE BORD
La centrale fig. 130 est située du côté
gauche de la colonne de direction et les
fusibles sont librement accessibles
depuis la partie inférieure de la planche
de bord.
Pour remplacer les fusibles, s'adresser
au Réseau Après-vente Fiat.
CENTRALE DU COFFRE
À BAGAGES

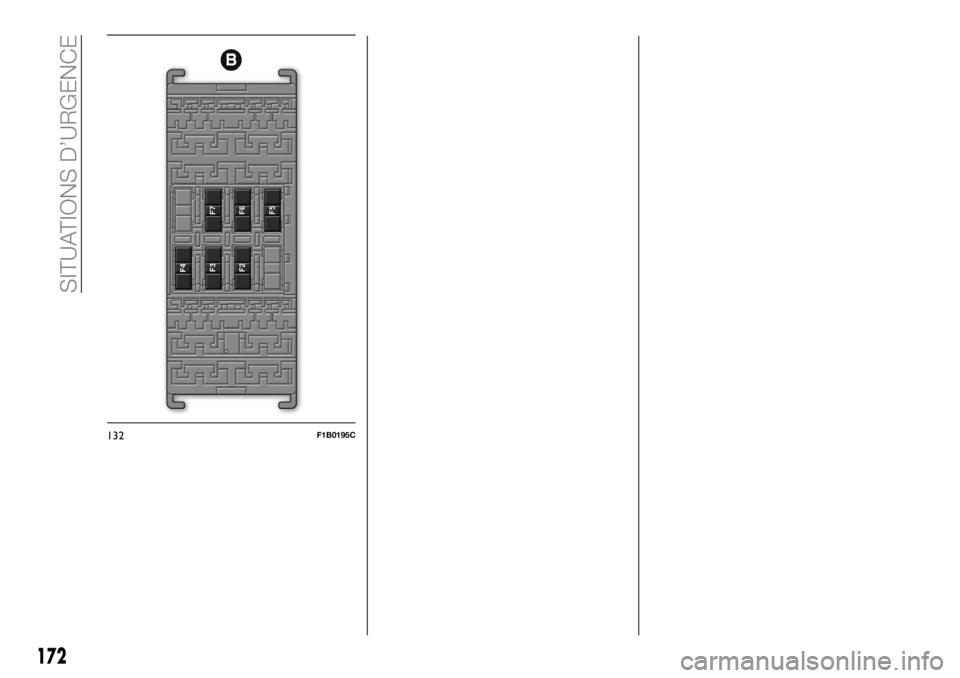

Ouvrir la trappe d'inspection A
fig. 131 et accéder aux fusibles de la
centrale B fig. 132.
130F1B0193C
131F1B0194C
171

172
SITUATIONS D’URGENCE
132F1B0195C

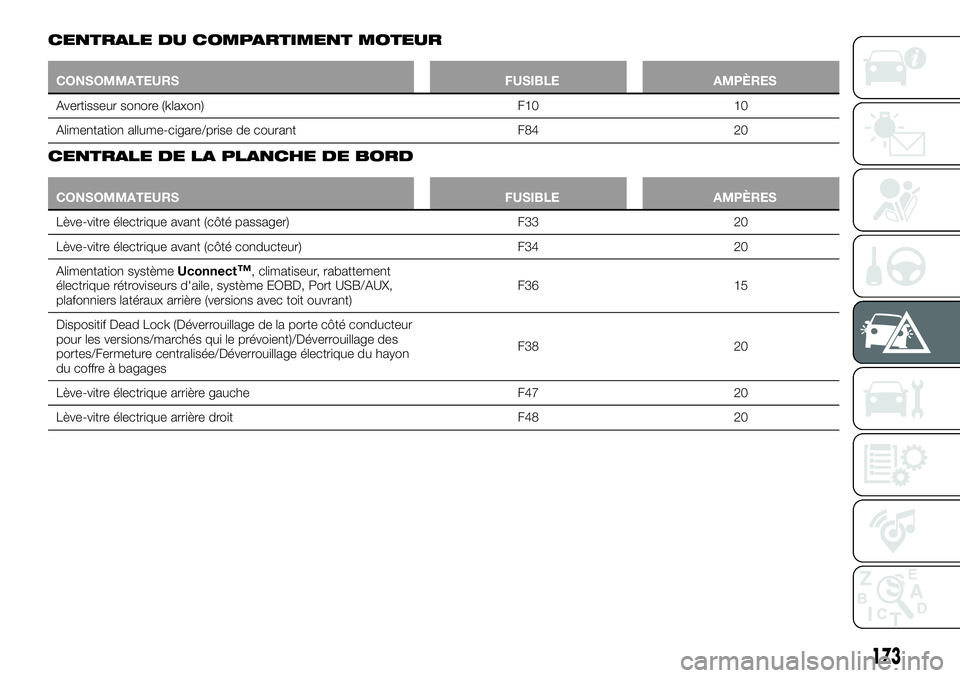

CENTRALE DU COMPARTIMENT MOTEUR
CONSOMMATEURSFUSIBLEAMPÈRES
Avertisseur sonore (klaxon) F1010
Alimentation
allume-cigare/prise de courant F8420
CENTRALE DE LA PLANCHE DE BORD
CONSOMMATEURS FUSIBLEAMPÈRES
Lève-vitre électrique avant (côté passager) F3320
Lève-vitr
e électrique avant (côté conducteur) F3420
Alimentation système Uconnect
™, climatiseur, rabattement
électrique rétroviseurs d'aile, système EOBD, Port USB/AUX,
plafonniers latéraux arrière (versions avec toit ouvrant) F36 15
Dispositif Dead Lock (Déverrouillage de la porte côté conducteur
pour les versions/marchés qui le prévoient)/Déverrouillage des
portes/Fermeture centralisée/Déverrouillage électrique du hayon
du coffre à bagages F38 20
Lève-vitre électrique arrière gauche F47 20
Lève-vitre électrique arrière droit F48 20
173

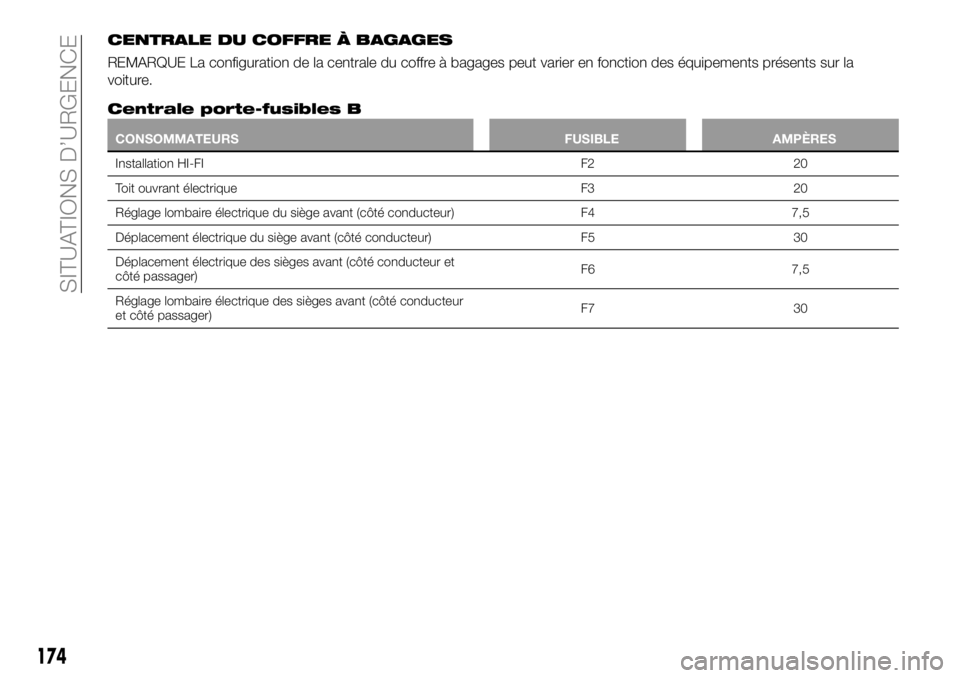

CENTRALE DU COFFRE À BAGAGES
REMARQUE La configuration de la centrale du coffre à bagages peut varier en fonction des équipements présents sur la
voiture.
Centrale porte-fusibles B
CONSOMMATEURSFUSIBLEAMPÈRES
Installation HI-FI F220
T
oit ouvrant électrique F320
Réglage lombaire électrique du siège avant (côté conducteur) F47,5
Déplacement électrique du siège avant (côté conducteur) F530
Déplacement électrique des sièges avant (côté conducteur et
côté passager) F6
7,5
Réglage lombaire électrique des sièges avant (côté conducteur
et côté passager) F7
30
174
SITUATIONS D’URGENCE

ATTENTION
143)Si le fusible devait encore griller,
s'adresser au Réseau Après-vente Fiat.
144) Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
RISQUE D'INCENDIE
145) Si un fusible NON indiqué dans cette
page et dans la page précédente
intervient, s'adresser au Réseau
Après-vente Fiat.
146) Avant de remplacer un fusible,
s'assurer que le dispositif de démarrage
est sur STOP, la clé extraite, s'il s'agit
d'une clé mécanique, et tous les
utilisateurs éteintes et/ou désactivés.
ATTENTION
78) Ne jamais remplacer un fusible grillé par
des fils métalliques ou tout autre matériel
de récupération.
79) S'il faut effectuer un lavage du
compartiment moteur, veiller à ne pas
diriger le jet d'eau directement sur la
centrale des fusibles ou sur le moteur
d'essuie-glace.

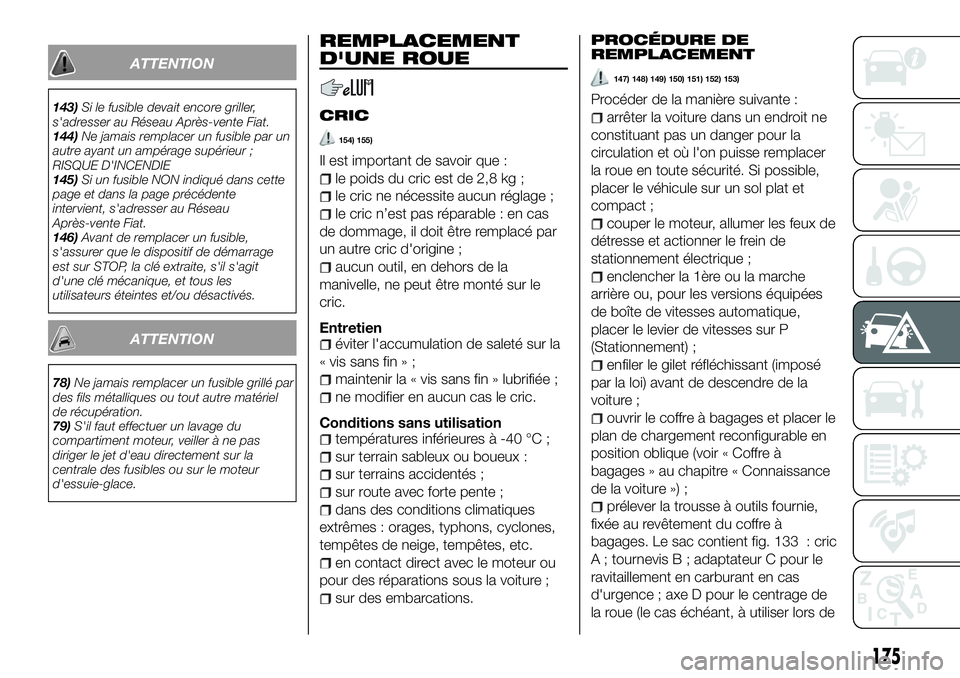

REMPLACEMENT
D'UNE ROUE
CRIC
154) 155)
Il est important de savoir que :
le poids du cric est de 2,8 kg ;
le cric ne nécessite aucun réglage ;
le cric n’est pas réparable : en cas
de dommage, il doit être remplacé par
un autre cric d'origine ;
aucun outil, en dehors de la
manivelle, ne peut être monté sur le
cric.
Entretien
éviter l'accumulation de saleté sur la
« vis sans fin » ;
maintenir la « vis sans fin » lubrifiée ;
ne modifier en aucun cas le cric.
Conditions sans utilisation
températures inférieures à -40 °C ;
sur terrain sableux ou boueux :
sur terrains accidentés ;
sur route avec forte pente ;
dans des conditions climatiques
extrêmes : orages, typhons, cyclones,
tempêtes de neige, tempêtes, etc.
en contact direct avec le moteur ou
pour des réparations sous la voiture ;
sur des embarcations.
PROCÉDURE DE
REMPLACEMENT
147) 148) 149) 150) 151) 152) 153)
Procéder de la manière suivante :
arrêter la voiture dans un endroit ne
constituant pas un danger pour la
circulation et où l'on puisse remplacer
la roue en toute sécurité. Si possible,
placer le véhicule sur un sol plat et
compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement électrique ;
enclencher la 1ère ou la marche
arrière ou, pour les versions équipées
de boîte de vitesses automatique,
placer le levier de vitesses sur P
(Stationnement) ;
enfiler le gilet réfléchissant (imposé
par la loi) avant de descendre de la
voiture ;
ouvrir le coffre à bagages et placer le
plan de chargement reconfigurable en
position oblique (voir « Coffre à
bagages » au chapitre « Connaissance
de la voiture ») ;

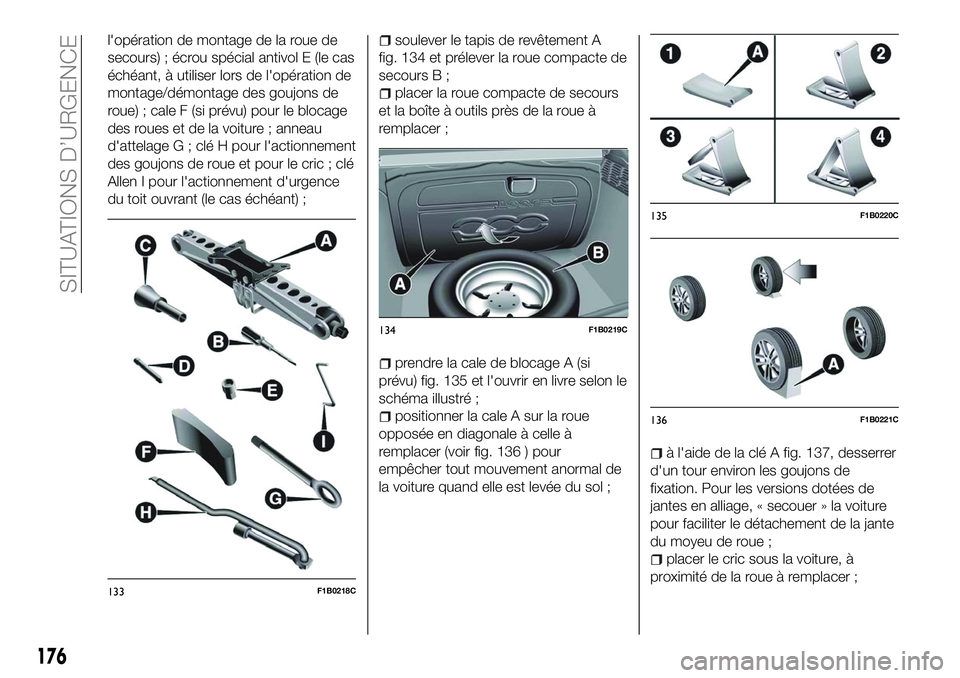

prélever la trousse à outils fournie,
fixée au revêtement du coffre à
bagages. Le sac contient fig. 133 : cric
A ; tournevis B ; adaptateur C pour le
ravitaillement en carburant en cas
d'urgence ; axe D pour le centrage de
la roue (le cas échéant, à utiliser lors de
175

l'opération de montage de la roue de
secours) ; écrou spécial antivol E (le cas
échéant, à utiliser lors de l'opération de
montage/démontage des goujons de
roue) ; cale F (si prévu) pour le blocage
des roues et de la voiture ; anneau
d'attelage G ; clé H pour l'actionnement
des goujons de roue et pour le cric ; clé
Allen I pour l'actionnement d'urgence
du toit ouvrant (le cas échéant) ;soulever le tapis de revêtement A
fig. 134 et prélever la roue compacte de
secours B ;
placer la roue compacte de secours
et la boîte à outils près de la roue à
remplacer ;
prendre la cale de blocage A (si
prévu) fig. 135 et l'ouvrir en livre selon le
schéma illustré ;
positionner la cale A sur la roue
opposée en diagonale à celle à
remplacer (voir fig. 136 ) pour
empêcher tout mouvement anormal de
la voiture quand elle est levée du sol ;
à l'aide de la clé A fig. 137, desserrer
d'un tour environ les goujons de
fixation. Pour les versions dotées de
jantes en alliage, « secouer » la voiture
pour faciliter le détachement de la jante
du moyeu de roue ;
placer le cric sous la voiture, à
proximité de la roue à remplacer ;
133F1B0218C
134F1B0219C
135F1B0220C
136F1B0221C
176
SITUATIONS D’URGENCE

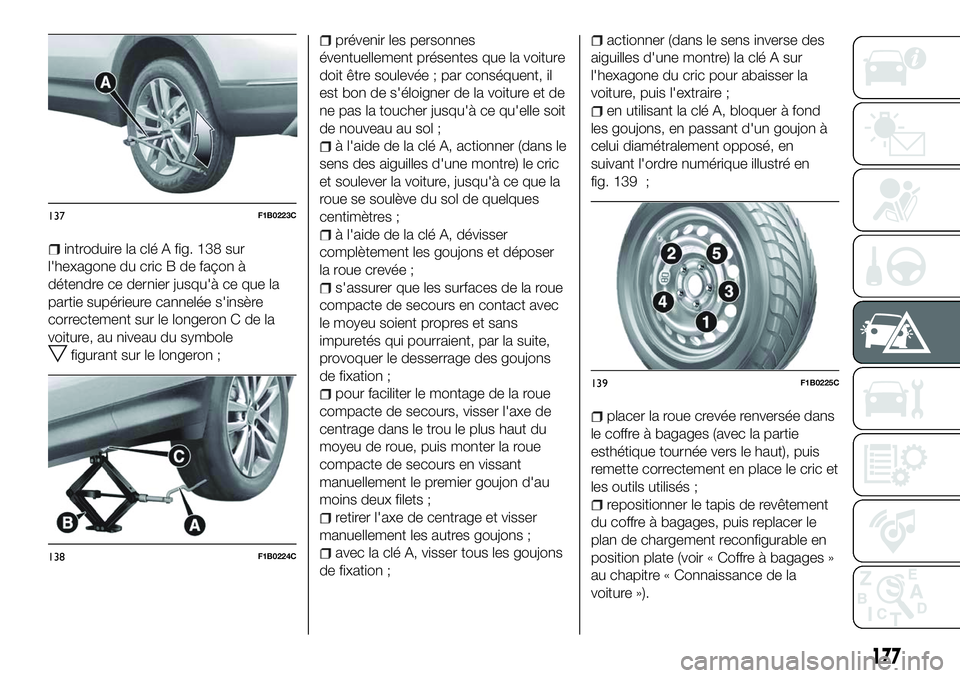

introduire la clé A fig. 138 sur
l'hexagone du cric B de façon à
détendre ce dernier jusqu'à ce que la
partie supérieure cannelée s'insère
correctement sur le longeron C de la
voiture, au niveau du symbole
figurant sur le longeron ;
prévenir les personnes
éventuellement présentes que la voiture
doit être soulevée ; par conséquent, il
est bon de s'éloigner de la voiture et de
ne pas la toucher jusqu'à ce qu'elle soit
de nouveau au sol ;
à l'aide de la clé A, actionner (dans le
sens des aiguilles d'une montre) le cric
et soulever la voiture, jusqu'à ce que la
roue se soulève du sol de quelques
centimètres ;
à l'aide de la clé A, dévisser
complètement les goujons et déposer
la roue crevée ;
s'assurer que les surfaces de la roue
compacte de secours en contact avec
le moyeu soient propres et sans
impuretés qui pourraient, par la suite,
provoquer le desserrage des goujons
de fixation ;
pour faciliter le montage de la roue
compacte de secours, visser l'axe de
centrage dans le trou le plus haut du
moyeu de roue, puis monter la roue
compacte de secours en vissant
manuellement le premier goujon d'au
moins deux filets ;
retirer l'axe de centrage et visser
manuellement les autres goujons ;
avec la clé A, visser tous les goujons
de fixation ;
actionner (dans le sens inverse des
aiguilles d'une montre) la clé A sur
l'hexagone du cric pour abaisser la
voiture, puis l'extraire ;
en utilisant la clé A, bloquer à fond
les goujons, en passant d'un goujon à
celui diamétralement opposé, en
suivant l'ordre numérique illustré en
fig. 139 ;
placer la roue crevée renversée dans
le coffre à bagages (avec la partie
esthétique tournée vers le haut), puis
remette correctement en place le cric et
les outils utilisés ;
repositionner le tapis de revêtement
du coffre à bagages, puis replacer le
plan de chargement reconfigurable en
position plate (voir « Coffre à bagages »
au chapitre « Connaissance de la
voiture »).
137F1B0223C
138F1B0224C
139F1B0225C
177

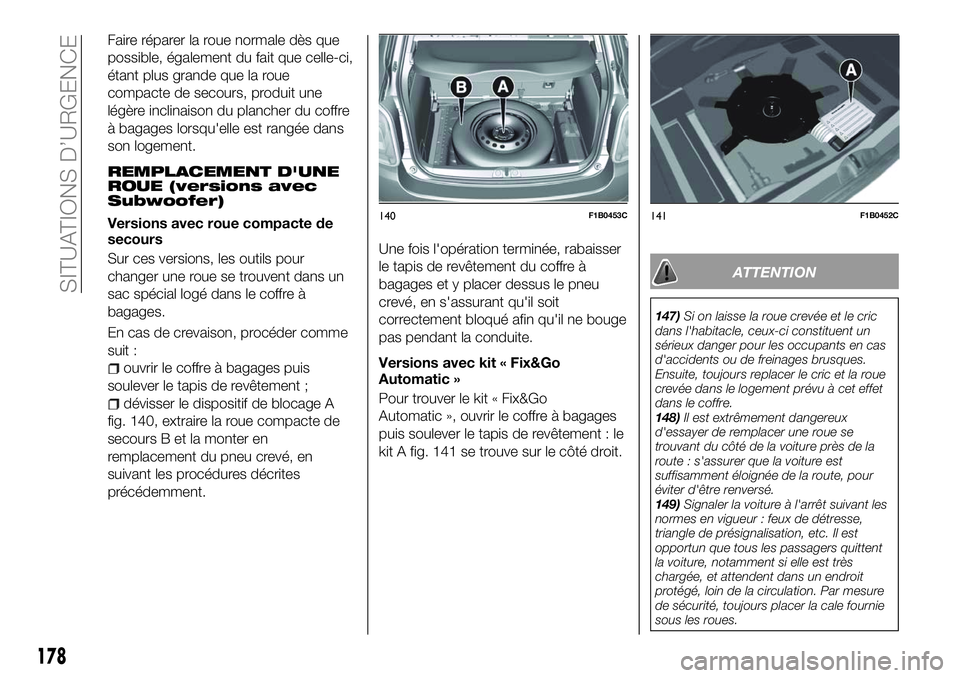

Faire réparer la roue normale dès que
possible, également du fait que celle-ci,
étant plus grande que la roue
compacte de secours, produit une
légère inclinaison du plancher du coffre
à bagages lorsqu'elle est rangée dans
son logement.
REMPLACEMENT D'UNE
ROUE (versions avec
Subwoofer)
Versions avec roue compacte de
secours
Sur ces versions, les outils pour
changer une roue se trouvent dans un
sac spécial logé dans le coffre à
bagages.
En cas de crevaison, procéder comme
suit :
ouvrir le coffre à bagages puis
soulever le tapis de revêtement ;
dévisser le dispositif de blocage A
fig. 140, extraire la roue compacte de
secours B et la monter en
remplacement du pneu crevé, en
suivant les procédures décrites
précédemment. Une fois l'opération terminée, rabaisser
le tapis de revêtement du coffre à
bagages et y placer dessus le pneu
crevé, en s'assurant qu'il soit
correctement bloqué afin qu'il ne bouge
pas pendant la conduite.
Versions avec kit « Fix&Go
Automatic »
Pour trouver le kit « Fix&Go
Automatic », ouvrir le coffre à bagages
puis soulever le tapis de revêtement : le
kit A fig. 141 se trouve sur le côté droit.
ATTENTION
147)
Si on laisse la roue crevée et le cric
dans l'habitacle, ceux-ci constituent un
sérieux danger pour les occupants en cas
d'accidents ou de freinages brusques.
Ensuite, toujours replacer le cric et la roue
crevée dans le logement prévu à cet effet
dans le coffre.
148) Il est extrêmement dangereux
d'essayer de remplacer une roue se
trouvant du côté de la voiture près de la
route : s'assurer que la voiture est
suffisamment éloignée de la route, pour
éviter d'être renversé.
149) Signaler la voiture à l'arrêt suivant les
normes en vigueur : feux de détresse,
triangle de présignalisation, etc. Il est
opportun que tous les passagers quittent
la voiture, notamment si elle est très
chargée, et attendent dans un endroit
protégé, loin de la circulation. Par mesure
de sécurité, toujours placer la cale fournie
sous les roues.
140F1B0453C141F1B0452C
178
SITUATIONS D’URGENCE
