FIAT 500X 2018 Notice d'entretien (in French)

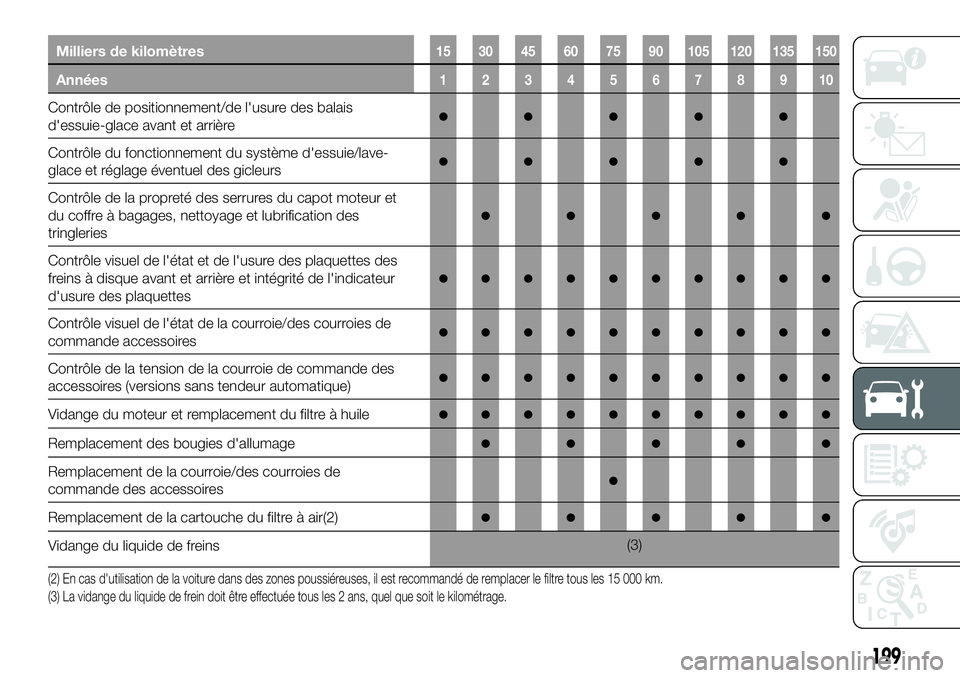

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●●●●●●●●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●●●●●●●●●
Vidange du moteur et remplacement du filtre à huile●●●●●●●●●●
Remplacement des bougies d'allumage●●●●●
Remplacement de la courroie/des courroies de
commande des accessoires●
Remplacement de la cartouche du filtre à air(2)●●●●●
Vidange du liquide de freins(3)
(2) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(3) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
199

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Remplacement du filtre d'habitacle(2) (O) (●)●●●●●
(2) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(O) Interventions préconisées
(●) Interventions obligatoires
200
ENTRETIEN DU VÉHICULE

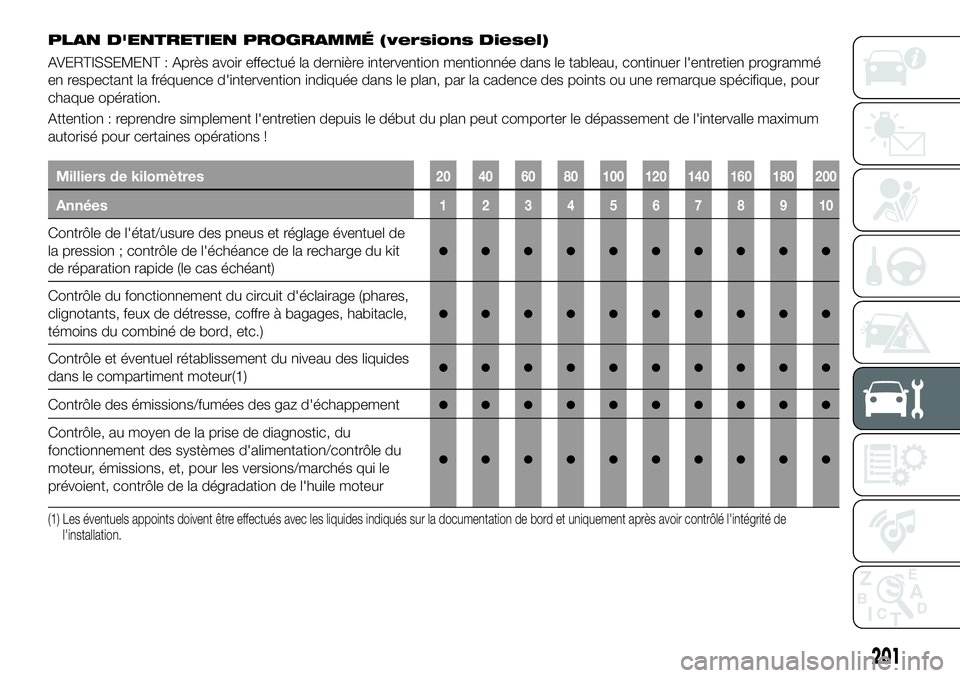

PLAN D'ENTRETIEN PROGRAMMÉ (versions Diesel)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les versions/marchés qui le
prévoient, contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité del'installation.
201

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires(4)●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (sauf versions 1.3 Multijet 16V)(4)●●
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans desconditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
202
ENTRETIEN DU VÉHICULE

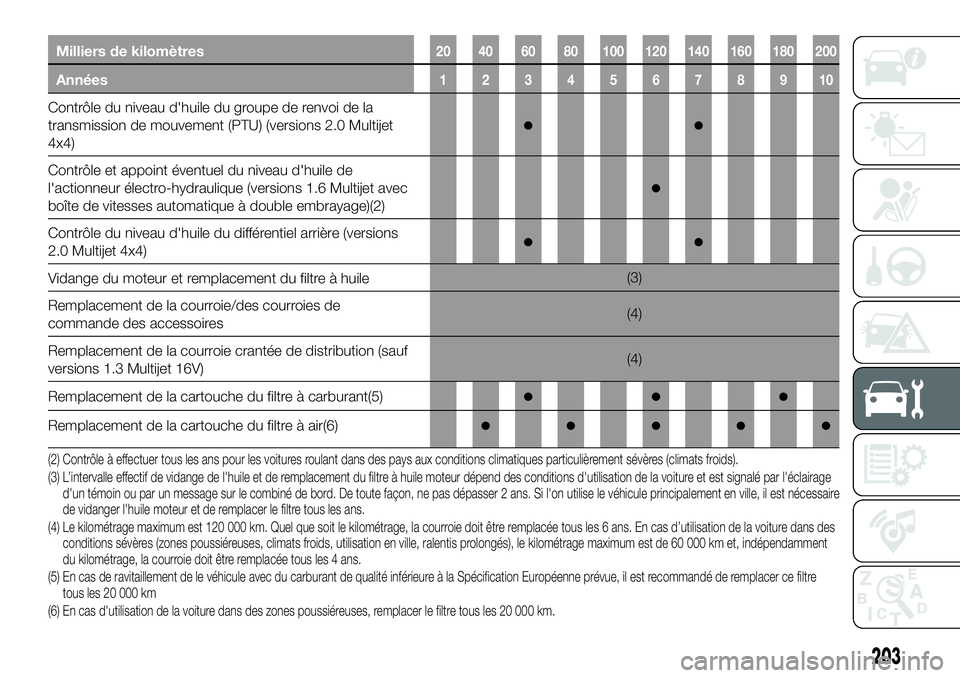

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 2.0 Multijet
4x4)
●●
Contrôle et appoint éventuel du niveau d'huile de
l'actionneur électro-hydraulique (versions 1.6 Multijet avec
boîte de vitesses automatique à double embrayage)(2)
●
Contrôle du niveau d'huile du différentiel arrière (versions
2.0 Multijet 4x4)●●
Vidange du moteur et remplacement du filtre à huile(3)
Remplacement de la courroie/des courroies de
commande des accessoires (4)
Remplacement de la courroie crantée de distribution (sauf
versions 1.3 Multijet 16V) (4)
Remplacement de la cartouche du filtre à carburant(5)
●●●
Remplacement de la cartouche du filtre à air(6)●●●●●
(2) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(3) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage d'un témoin ou par un message sur le combiné de bord. De toute façon, ne pas dépasser 2 ans. Si l'on utilise le véhicule principalement en ville, il est nécessaire
de vidanger l'huile moteur et de remplacer le filtre tous les ans.
(4) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(5) En cas de ravitaillement de le véhicule avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre tous les 20 000 km
(6) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
203

Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Vidange du liquide de freins(7)
Remplacement du filtre d'habitacle(6) (O) (●)
●●●●●
(7) La vidange du liquide de freins doit être effectuée tous les deux ans, quel que soit le kilométrage. (6) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km.
(O) Interventions préconisées
(●) Interventions obligatoires
REMARQUE Vidanger l'huile et remplacer le filtre de la boîte de vitesses automatique tous les 240 000 km.
204
ENTRETIEN DU VÉHICULE

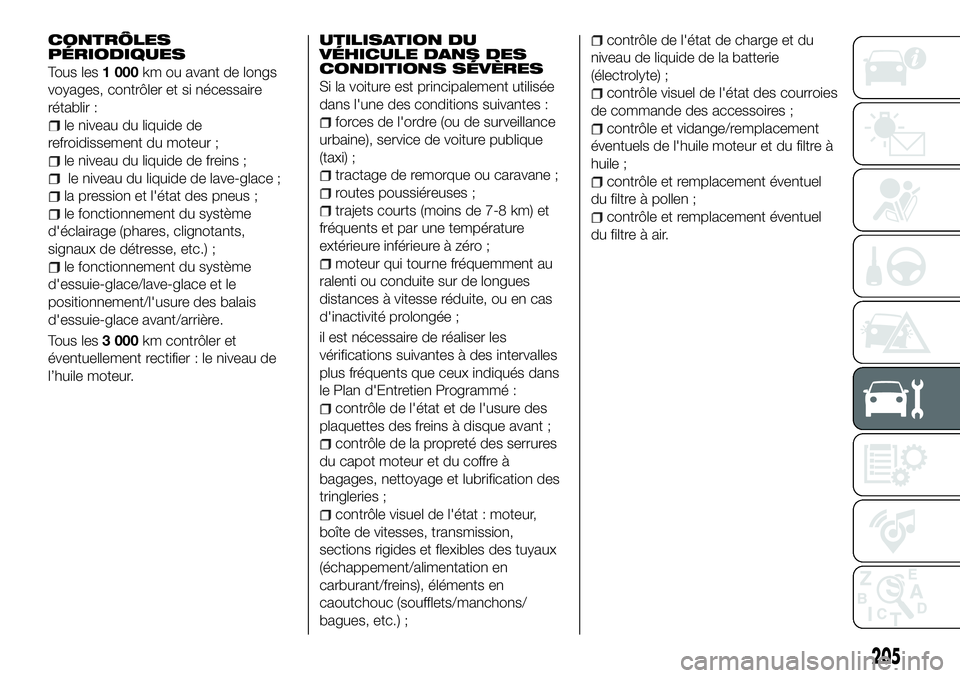

CONTRÔLES
PÉRIODIQUES
Tous les1 000km ou avant de longs
voyages, contrôler et si nécessaire
rétablir :
le niveau du liquide de
refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide de lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
le fonctionnement du système
d'essuie-glace/lave-glace et le
positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les 3 000km contrôler et
éventuellement rectifier : le niveau de
l’huile moteur.
UTILISATION DU
VÉHICULE DANS DES
CONDITIONS SÉVÈRES
Si la voiture est principalement utilisée
dans l'une des conditions suivantes :
forces de l'ordre (ou de surveillance
urbaine), service de voiture publique
(taxi) ;
tractage de remorque ou caravane ;
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et
fréquents et par une température
extérieure inférieure à zéro ;
moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;
il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification des
tringleries ;
contrôle visuel de l'état : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux
(échappement/alimentation en
carburant/freins), éléments en
caoutchouc (soufflets/manchons/
bagues, etc.) ;
contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
contrôle visuel de l'état des courroies
de commande des accessoires ;
contrôle et vidange/remplacement
éventuels de l'huile moteur et du filtre à
huile ;
contrôle et remplacement éventuel
du filtre à pollen ;
contrôle et remplacement éventuel
du filtre à air.
205

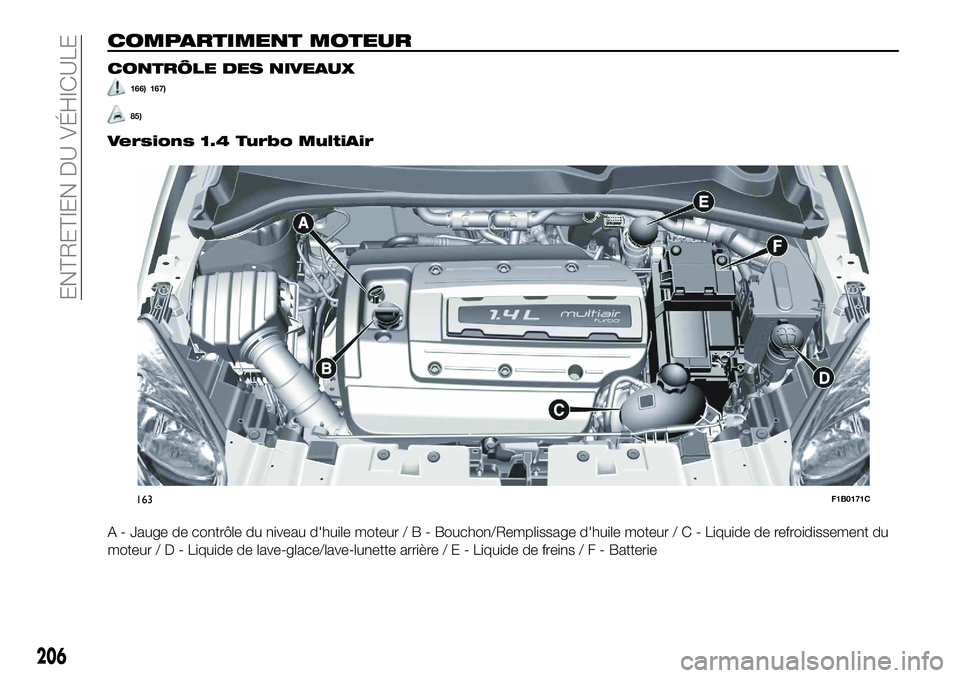

COMPARTIMENT MOTEUR
CONTRÔLE DES NIVEAUX
166) 167)
85)
Versions 1.4 Turbo MultiAir
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
163F1B0171C
206
ENTRETIEN DU VÉHICULE

Versions 1.4 T–Jet LPG
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrièr e/E-Liquide de freins/F-Batterie
164F1B0346C
207

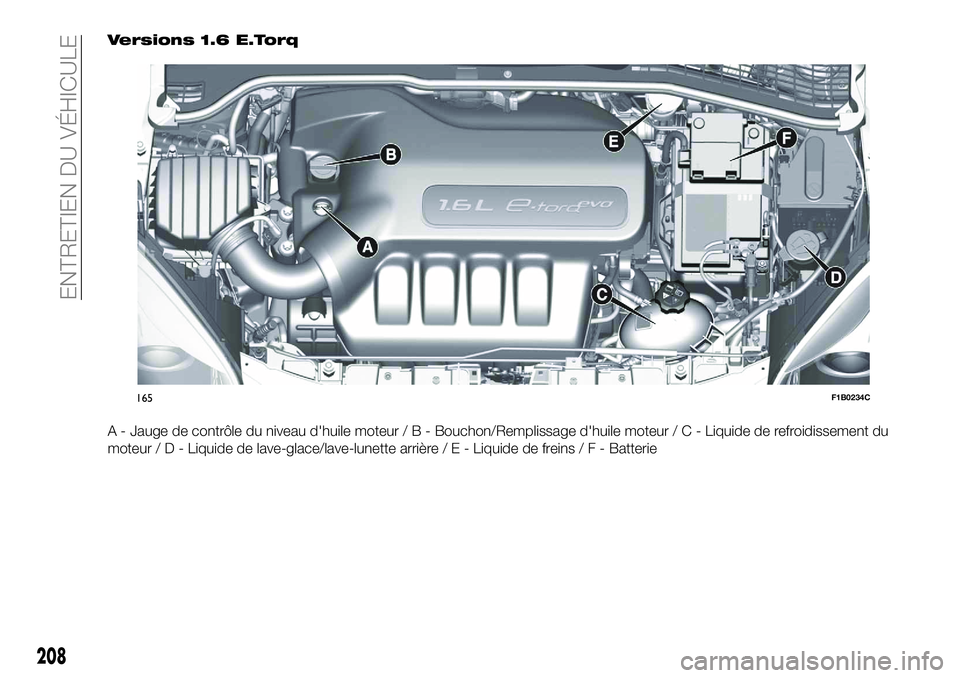

Versions 1.6 E.Torq
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
165F1B0234C
208
