après avoir retiré la clé, remonter le
revêtement inférieur C fig. 159, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
84) Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
REMORQUAGE DE
LA VOITURE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
163) 164) 165)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 161 ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté avant.
Arrière
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 162 ;
160F1B0222C
161F1B0196C
189

récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté arrière.
ATTENTION
163) Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte. 164)
Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur de la voiture
durant le remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement. 165)
Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour
des trajets courts en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer la voiture sur la
route en vue du remorquage ou du
transport par dépanneuse. Les anneaux
NE DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier, ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.
162F1B0197C
190

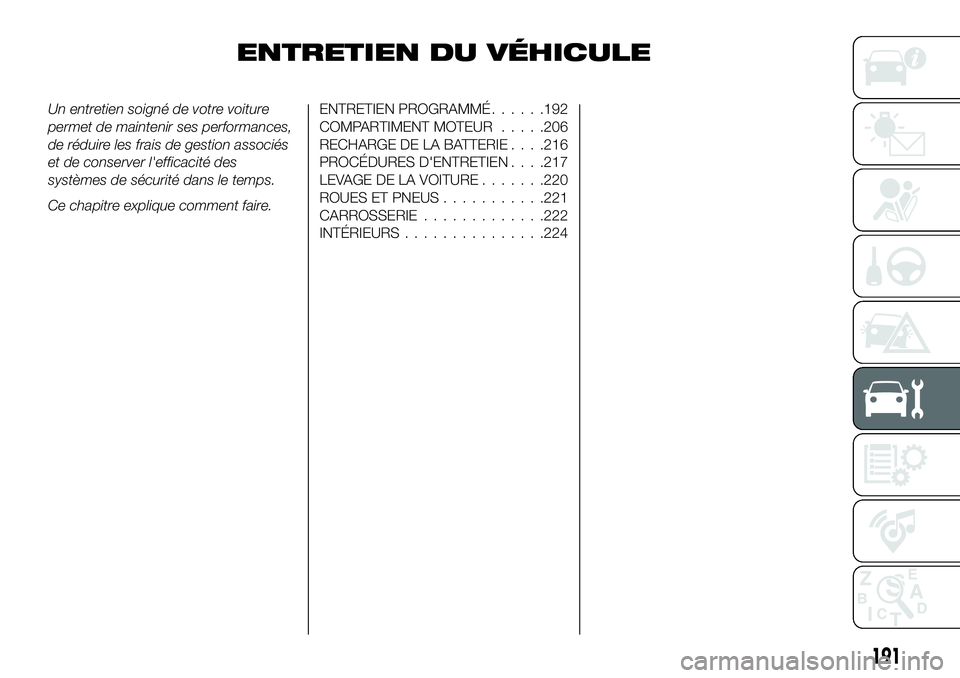

SITUATIONS D’URGENCE

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......192
COMPARTIMENT MOTEUR .....206
RECHARGE DE LA BATTERIE . . . .216
PROCÉDURES D'ENTRETIEN . . . .217
LEVAGE DE LA VOITURE .......220
ROUES ET PNEUS ...........221
CARROSSERIE .............222
INTÉRIEURS ...............224
191

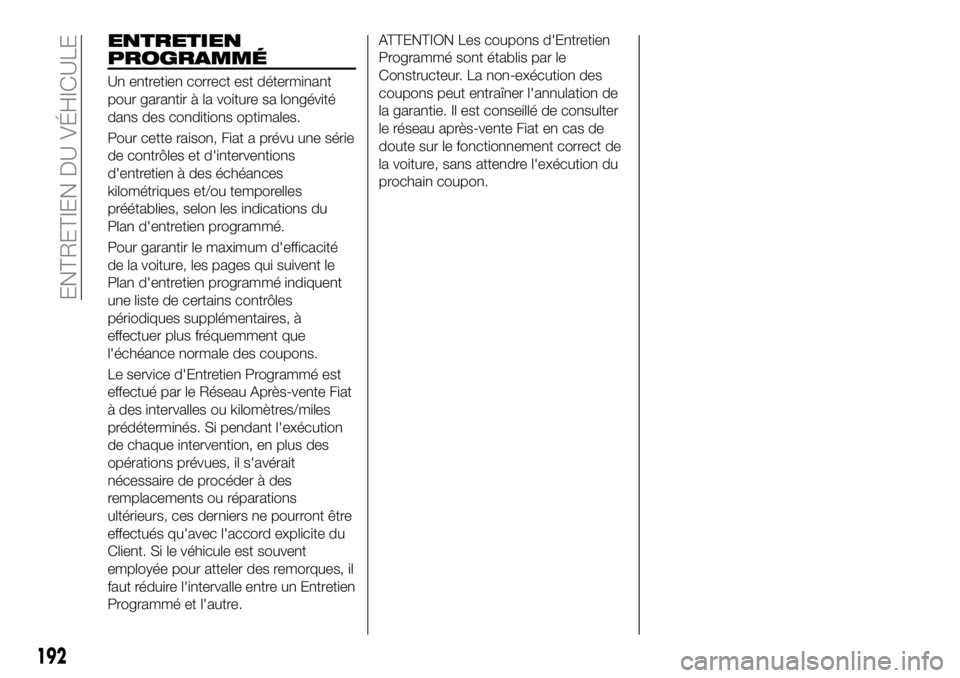

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et/ou temporelles
préétablies, selon les indications du
Plan d'entretien programmé.
Pour garantir le maximum d'efficacité
de la voiture, les pages qui suivent le
Plan d'entretien programmé indiquent
une liste de certains contrôles
périodiques supplémentaires, à
effectuer plus fréquemment que
l'échéance normale des coupons.
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si le véhicule est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.
ATTENTION Les coupons d'Entretien
Programmé sont établis par le
Constructeur. La non-exécution des
coupons peut entraîner l'annulation de
la garantie. Il est conseillé de consulter
le réseau après-vente Fiat en cas de
doute sur le fonctionnement correct de
la voiture, sans attendre l'exécution du
prochain coupon.
192
ENTRETIEN DU VÉHICULE

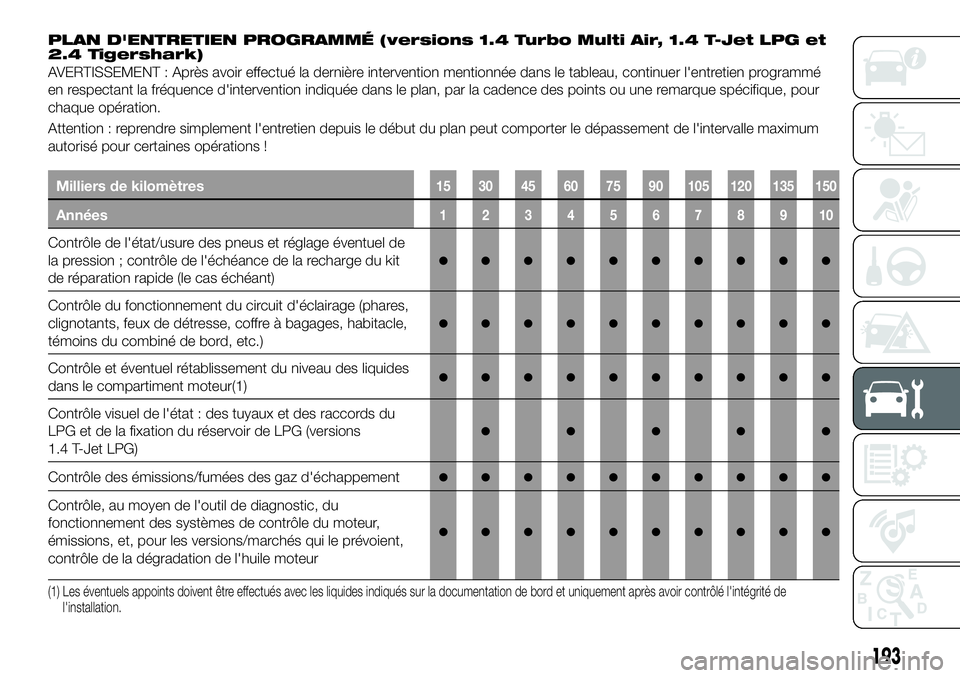

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.4 Turbo Multi Air, 1.4 T-Jet LPG et
2.4 Tigershark)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle visuel de l'état : des tuyaux et des raccords du
LPG et de la fixation du réservoir de LPG (versions
1.4 T-Jet LPG)
●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes de contrôle du moteur,
émissions, et, pour les versions/marchés qui le prévoient,
contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité del'installation.
193

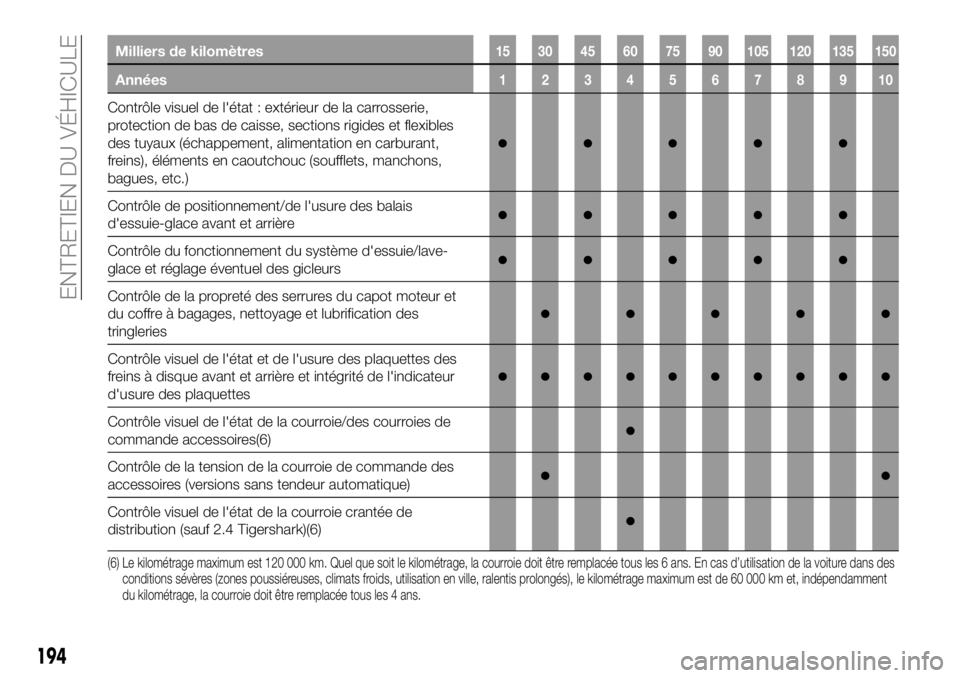

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires(6)●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●
Contrôle visuel de l'état de la courroie crantée de
distribution (sauf 2.4 Tigershark)(6)●
(6) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans desconditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
194
ENTRETIEN DU VÉHICULE

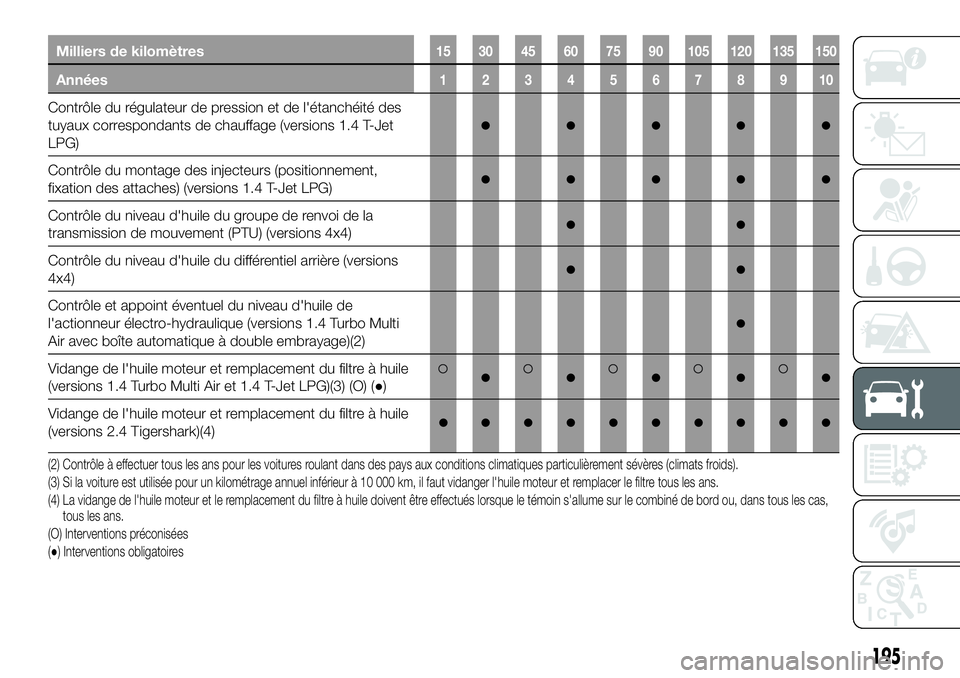

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle du régulateur de pression et de l'étanchéité des
tuyaux correspondants de chauffage (versions 1.4 T-Jet
LPG)
●●●●●
Contrôle du montage des injecteurs (positionnement,
fixation des attaches) (versions 1.4 T-Jet LPG)●●●●●
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 4x4)●●
Contrôle du niveau d'huile du différentiel arrière (versions
4x4)●●
Contrôle et appoint éventuel du niveau d'huile de
l'actionneur électro-hydraulique (versions 1.4 Turbo Multi
Air avec boîte automatique à double embrayage)(2)
●
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 Turbo Multi Air et 1.4 T-Jet LPG)(3) (O) (●)●●●●●
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 2.4 Tigershark)(4)●●●●●●●●●●
(2) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(3) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
(O) Interventions préconisées
(●) Interventions obligatoires (4) La vidange de l'huile moteur et le remplacement du filtre à huile doivent être effectués lorsque le témoin s'allume sur le combiné de bord ou, dans tous les cas,
tous les ans.
195

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910

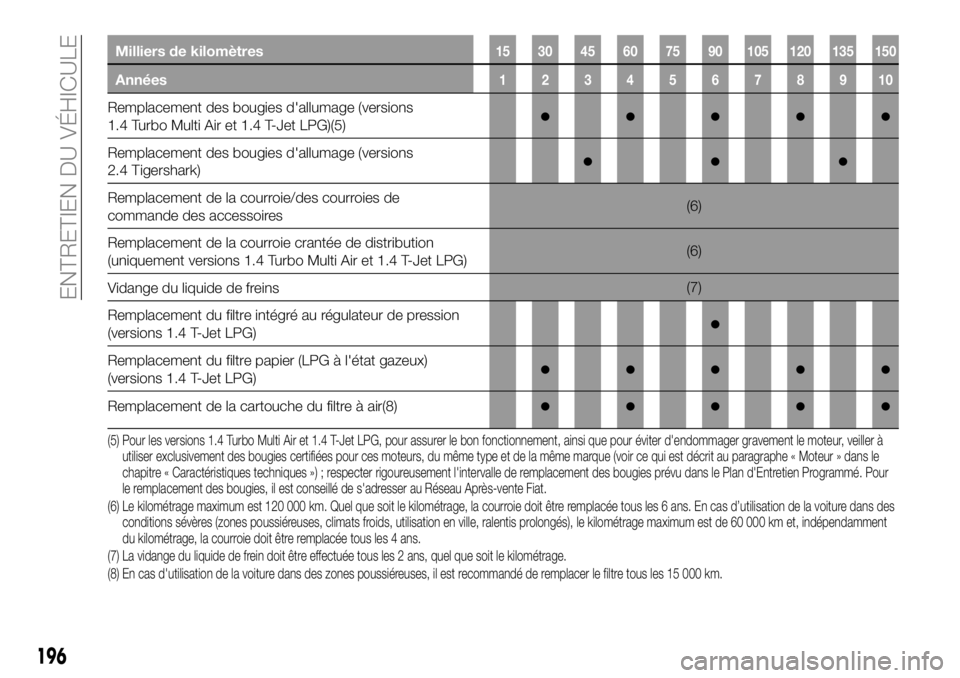

Remplacement des bougies d'allumage (versions
1.4 Turbo Multi Air et 1.4 T-Jet LPG)(5)●●●●●
Remplacement des bougies d'allumage (versions
2.4 Tigershark)●●●
Remplacement de la courroie/des courroies de
commande des accessoires(6)
Remplacement de la courroie crantée de distribution
(uniquement versions 1.4 Turbo Multi Air et 1.4 T-Jet LPG) (6)
Vidange du liquide de freins (7)
Remplacement du filtre intégré au régulateur de pression
(versions 1.4 T-Jet LPG)
●
Remplacement du filtre papier (LPG à l'état gazeux)
(versions 1.4 T-Jet LPG)●●●●●
Remplacement de la cartouche du filtre à air(8)●●●●●
(5) Pour les versions 1.4 Turbo Multi Air et 1.4 T-Jet LPG, pour assurer le bon fonctionnement, ainsi que pour éviter d'endommager gravement le moteur, veiller à utiliser exclusivement des bougies certifiées pour ces moteurs, du même type et de la même marque (voir ce qui est décrit au paragraphe « Moteur » dans le
chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de remplacement des bougies prévu dans le Plan d'Entretien Programmé. Pour
le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente Fiat.
(6) Le kilométrage maximum est 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. En cas d’utilisation de la voiture dans des conditions sévères (zones poussiéreuses, climats froids, utilisation en ville, ralentis prolongés), le kilométrage maximum est de 60 000 km et, indépendamment
du kilométrage, la courroie doit être remplacée tous les 4 ans.
(7) La vidange du liquide de frein doit être effectuée tous les 2 ans, quel que soit le kilométrage.
(8) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
196
ENTRETIEN DU VÉHICULE

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910

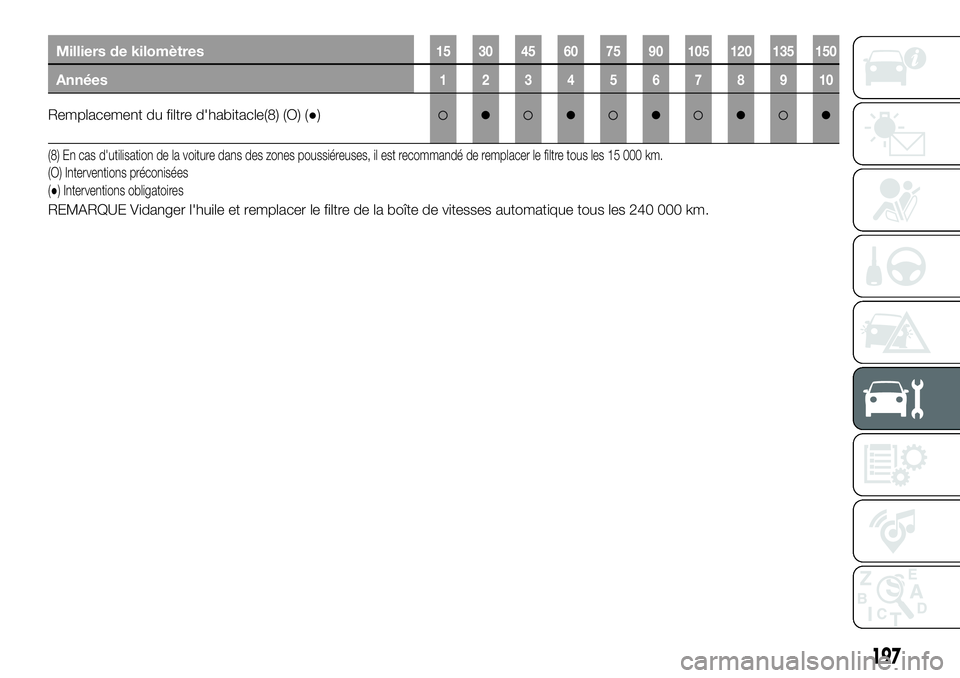

Remplacement du filtre d'habitacle(8) (O) (●)●●●●●
(8) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km.
(O) Interventions préconisées
(●) Interventions obligatoires
REMARQUE Vidanger l'huile et remplacer le filtre de la boîte de vitesses automatique tous les 240 000 km.
197

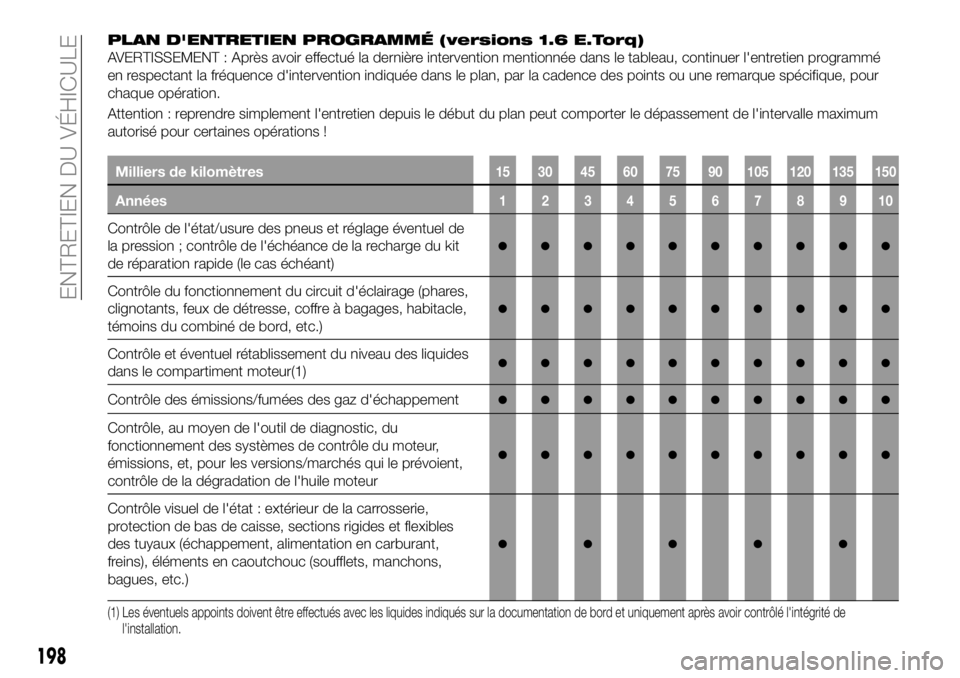

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.6 E.Torq)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●●●●●●
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes de contrôle du moteur,
émissions, et, pour les versions/marchés qui le prévoient,
contrôle de la dégradation de l'huile moteur
●●●●●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité del'installation.
198
ENTRETIEN DU VÉHICULE
