FIAT 500X 2018 Notice d'entretien (in French)

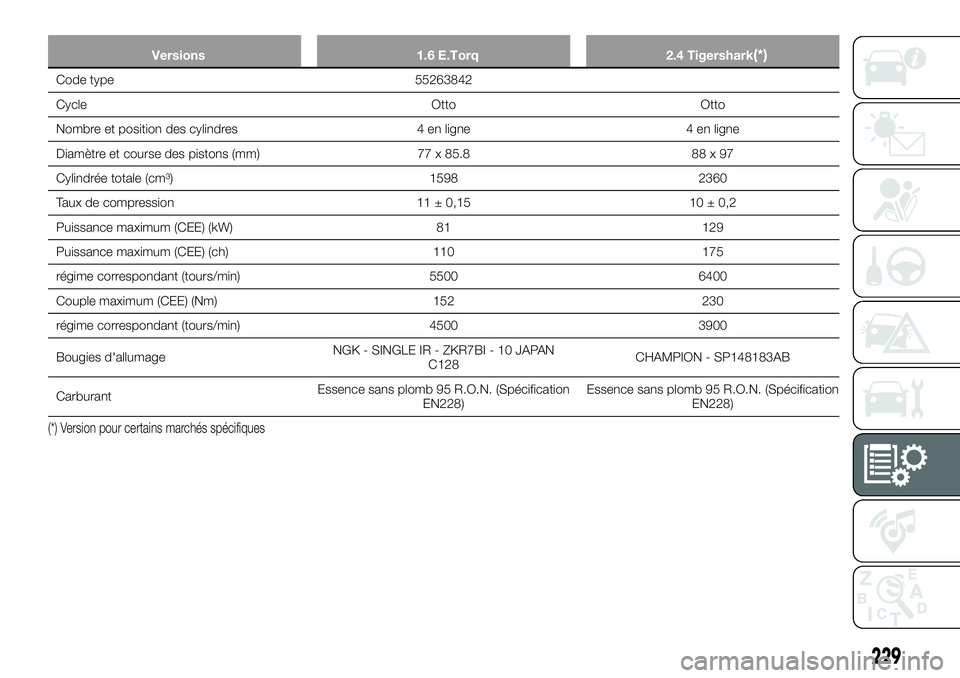

Versions1.6 E.Torq2.4 Tigershark(*)
Code type 55263842
Cycle OttoOtto
Nombre et position des cylindres 4 en ligne4 en ligne
Diamètre et course des pistons (mm) 77 x 85.888 x 97
Cylindrée totale (cm³) 15982360
Taux de compression 11 ± 0,1510 ± 0,2
Puissance maximum (CEE) (kW) 81129
Puissance maximum (CEE) (ch) 110175
régime correspondant (tours/min) 55006400
Couple maximum (CEE) (Nm) 152230
régime correspondant (tours/min) 45003900
Bougies d'allumage NGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128 CHAMPION - SP148183AB
Carburant Essence sans plomb 95 R.O.N. (Spécification
EN228) Essence sans plomb 95 R.O.N. (Spécification
EN228)
(*) Version pour certains marchés spécifiques
229

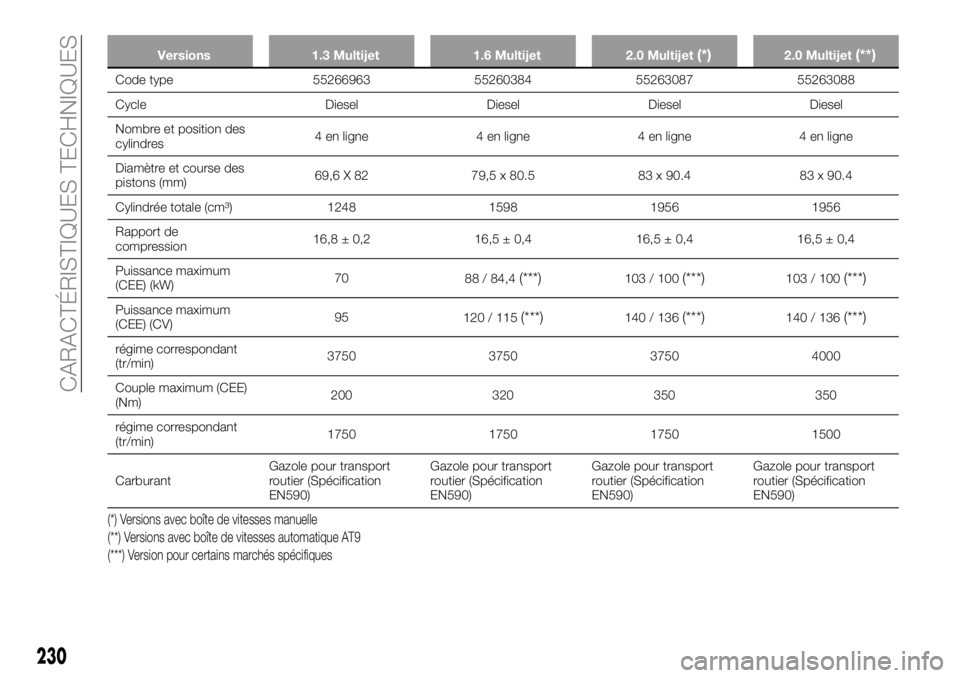

Versions1.3 Multijet 1.6 Multijet2.0 Multijet(*)2.0 Multijet(**)
Code type 55266963552603845526308755263088
Cycle DieselDieselDieselDiesel
Nombre et position des
cylindres 4 en ligne
4 en ligne4 en ligne4 en ligne
Diamètre et course des
pistons (mm) 69,6 X 82
79,5 x 80.5 83 x 90.483 x 90.4
Cylindrée totale (cm³) 1248159819561956
Rapport de
compression 16,8 ± 0,2
16,5 ± 0,416,5 ± 0,416,5 ± 0,4
Puissance maximum
(CEE) (kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Puissance maximum
(CEE) (CV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
régime correspondant
(tr/min) 3750 3750 3750 4000
Couple maximum (CEE)
(Nm) 200 320 350 350
régime correspondant
(tr/min) 1750 1750 1750 1500
Carburant Gazole pour transport
routier (Spécification
EN590) Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)
(*) Versions avec boîte de vitesses manuelle
(**) Versions avec boîte de vitesses automatique AT9
(***) Version pour certains marchés spécifiques
230
CARACTÉRISTIQUES TECHNIQUES

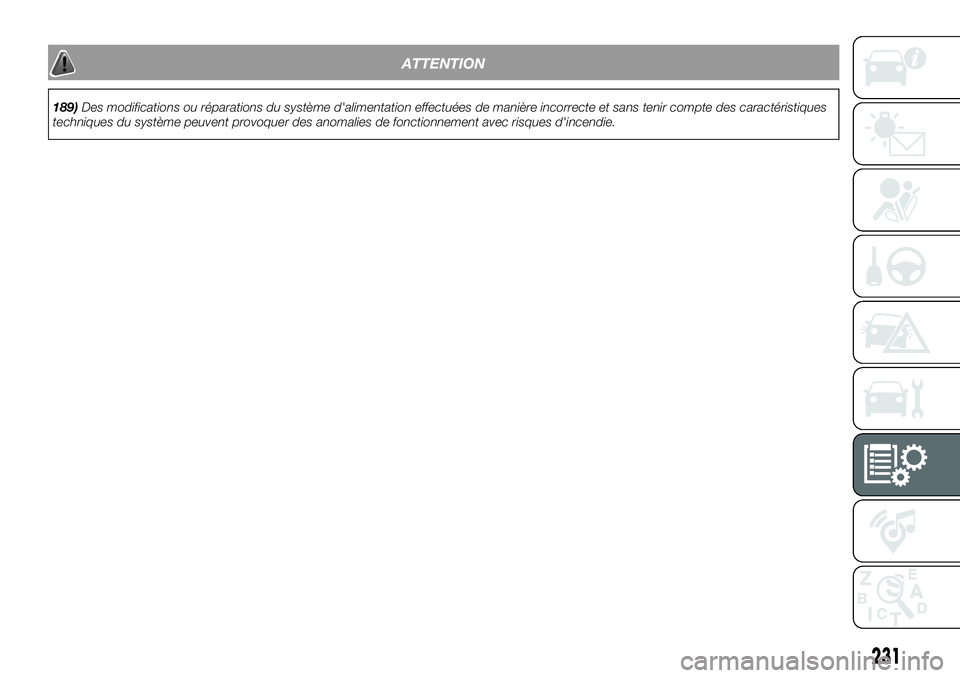

ATTENTION
189)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
231

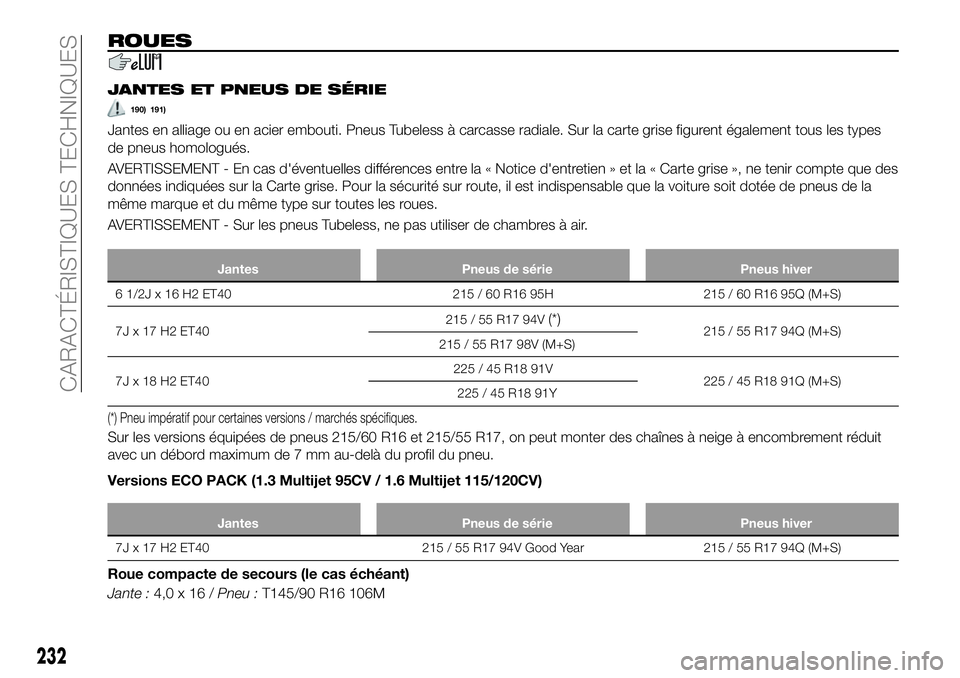

ROUES
JANTES ET PNEUS DE SÉRIE
190) 191)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale. Sur la carte grise figurent également tous les types
de pneus homologués.
AVERTISSEMENT - En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
AVERTISSEMENT - Sur les pneus Tubeless, ne pas utiliser de chambres à air.
JantesPneus de série Pneus hiver
6 1/2J x 16 H2 ET40 215 / 60 R16 95H215 / 60 R16 95Q (M+S)
7J
x 17 H2 ET40 215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40 225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneu impératif pour certaines versions / marchés spécifiques.
Sur les versions équipées de pneus 215/60 R16 et 215/55 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
Versions ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Jantes Pneus de série Pneus hiver
7J x 17 H2 ET40 215 / 55 R17 94V Good Year215 / 55 R17 94Q (M+S)
Roue compacte de secours (le cas échéant)
Jante :4,0x16/Pneu : T145/90 R16 106M
232
CARACTÉRISTIQUES TECHNIQUES

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de + 0,3 bar par rapport à la valeur préconisée. Contrôler
à nouveau la valeur correcte, pneu froid.
Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par rapport à la valeur préconisée pour les pneus
fournis.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
PneusÀ vide et charge moyenne À pleine charge
Roue compacte
de secours
Avant Arrière Avant Arrière
215/60 R16 95H 2,42,42,62,6
4,2
215/55

R17 94V 2,42,42,62,6
225/45 R18 91V 2,42,42,62,6
225/45 R18 91Y 2,42,42,62,6
ATTENTION
190)En cas d'utilisation de pneus hiver ayant un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise, ne pas dépasser la vitesse
maximale correspondant à l'indice de vitesse utilisé.
191) En cas d'utilisation d'enjoliveurs intégraux fixés (au moyen d'un ressort) à la jante en tôle et de pneus n'étant pas de série (après-vente)
équipés de « Rim Protector », NE PAS monter les enjoliveurs. L'utilisation de pneus et d'enjoliveurs inappropriés pourrait provoquer une
baisse imprévue de la pression du pneu.
233

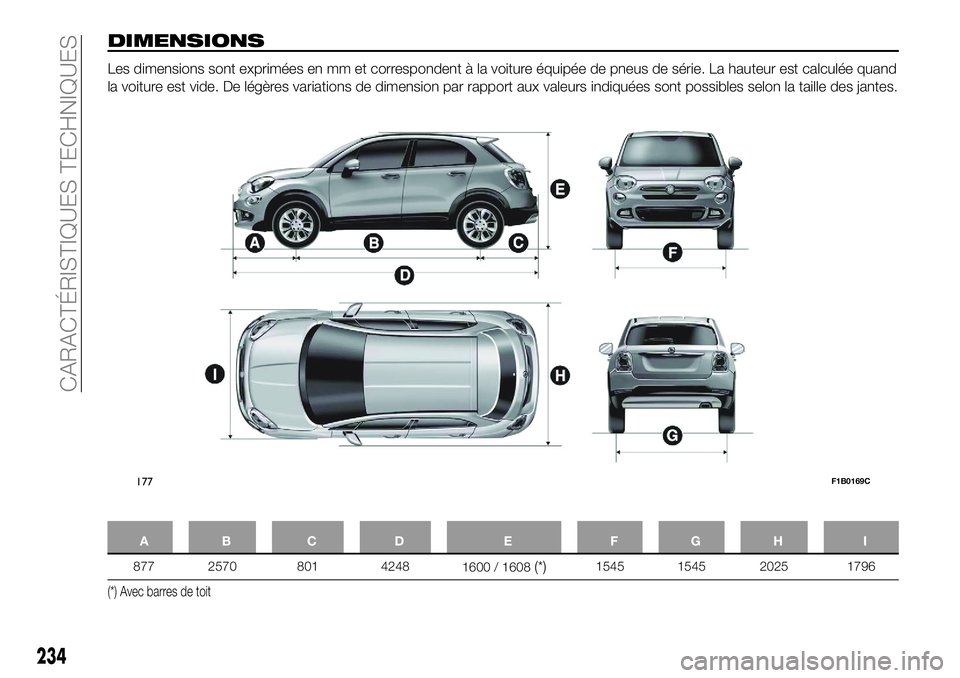

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
877 2570 801 4248 1600
/ 1608(*)1545 1545 2025 1796
(*) Avec barres de toit
177F1B0169C
234
CARACTÉRISTIQUES TECHNIQUES

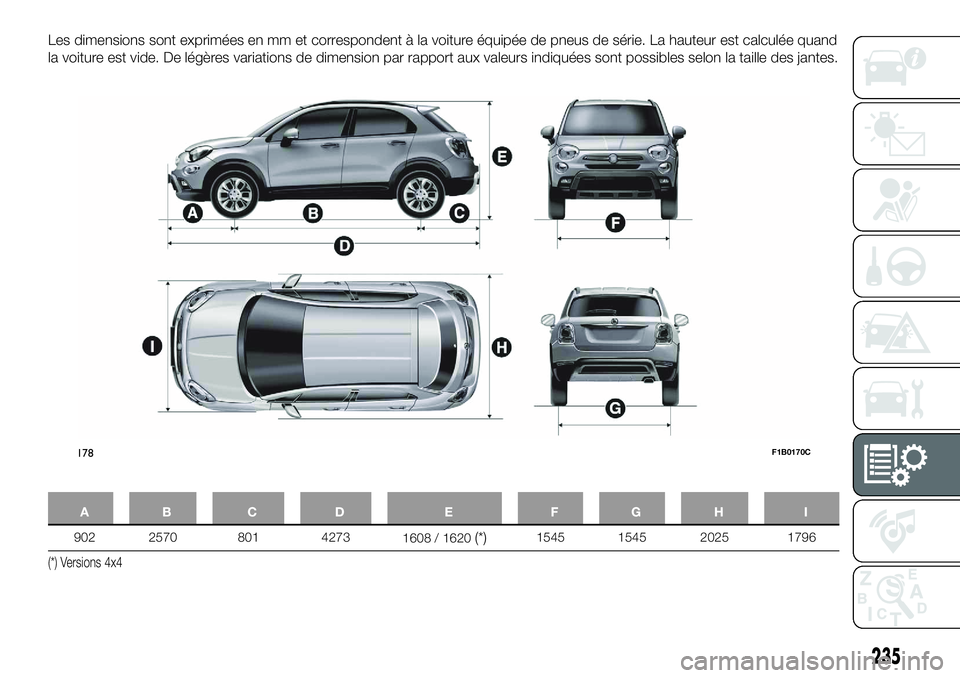

Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D E FGH I
902 2570 801 4273 1608
/ 1620(*)1545 1545 2025 1796
(*) Versions 4x4
178F1B0170C
235

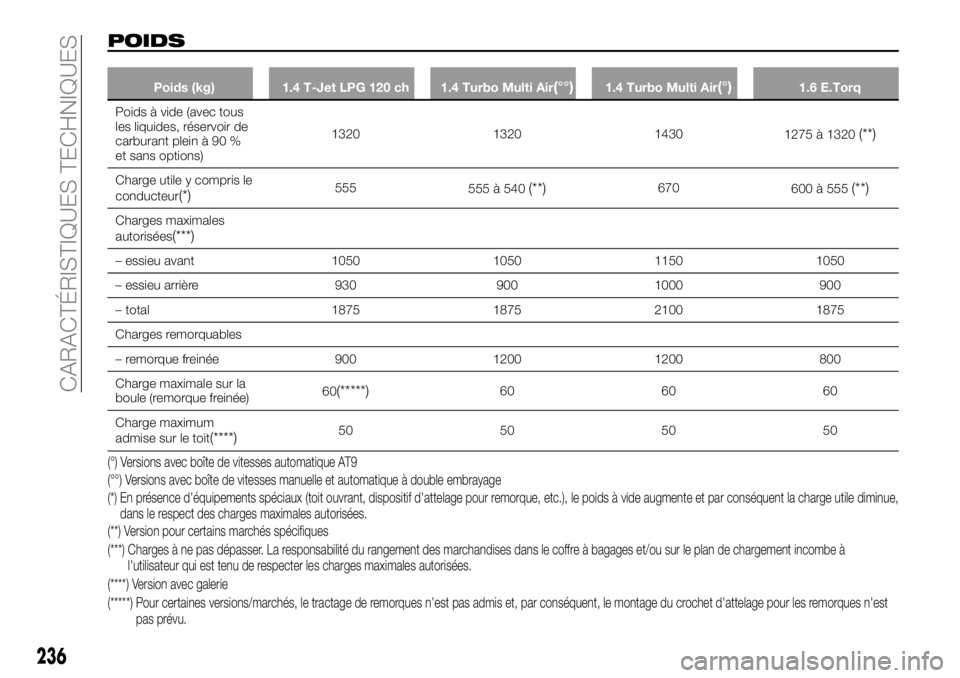

POIDS
Poids (kg)1.4 T-Jet LPG 120 ch 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Poids à vide (avec tous
les
liquides, réservoir de
carburant plein à 90 %
et sans options) 1320
13201430
1275 à 1320
(**)
Charge utile y compris le
conducteur(*)555 555 à 540(**)670600 à 555(**)
Charges maximales
autorisées(***)
– essieu avant 1050105011501050
– essieu arrière 9309001000 900
– total 1875187521001875
Charges remorquables
– remorque freinée 9001200 1200 800
Charge maximale sur la
boule (remorque freinée) 60
(*****)60
6060
Charge maximum
admise sur le toit
(****)50 505050
(°°) Versions avec boîte de vitesses manuelle et automatique à double embrayage (°) Versions avec boîte de vitesses automatique AT9
(**) Version pour certains marchés spécifiques (*) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage pour remorque, etc.), le poids à vide augmente et par conséquent la charge utile diminue,
dans le respect des charges maximales autorisées.
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(*****) Pour certaines versions/marchés, le tractage de remorques n'est pas admis et, par conséquent, le montage du crochet d'attelage pour les remorques n'est pas prévu.
(****) Version avec galerie
236
CARACTÉRISTIQUES TECHNIQUES

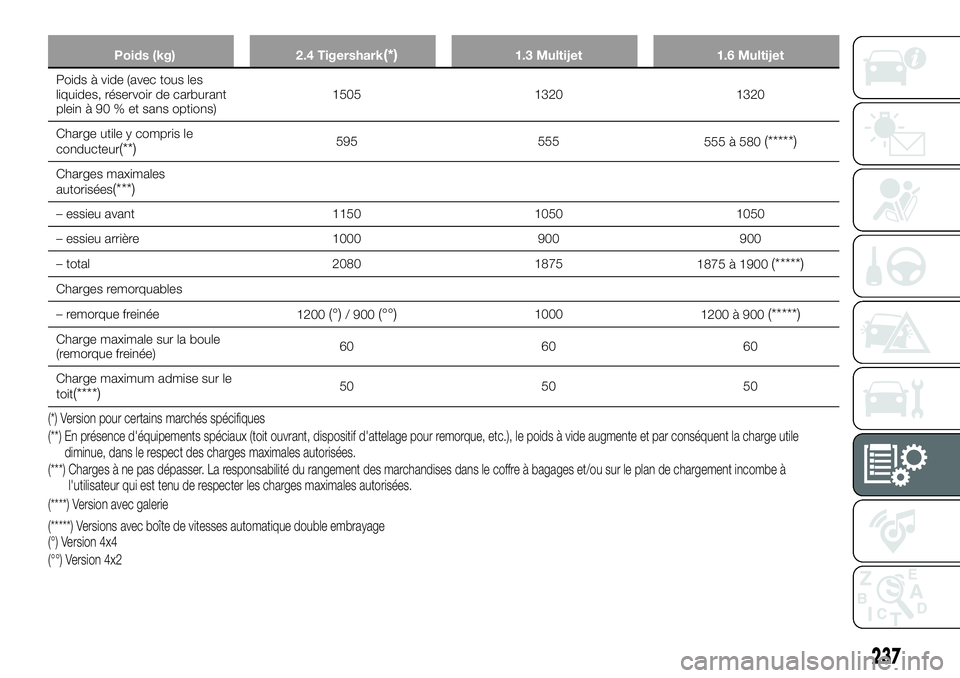

Poids (kg)2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Poids à vide (avec tous les
liquides,
réservoir de carburant
plein à 90 % et sans options) 1505 1320 1320
Charge utile y compris le
conducteur
(**)595 555
555 à 580(*****)
Charges maximales
autorisées(***)
– essieu avant 115010501050
– essieu arrière 1000900900
– total 20801875
1875 à 1900
(*****)
Charges remorquables
– remorque freinée 1200
(°)/ 900(°°)10001200 à 900(*****)
Charge maximale sur la boule
(remorque freinée) 60 60 60
Charge maximum admise sur le
toit
(****)50 5050
(*) Version pour certains marchés spécifiques
(**) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage pour remorque, etc.), le poids à vide augmente et par conséquent la charge utile
diminue, dans le respect des charges maximales autorisées.
(*****) Versions avec boîte de vitesses automatique double embrayage (***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(°) Version 4x4
(°°) Version 4x2 (****) Version avec galerie
237

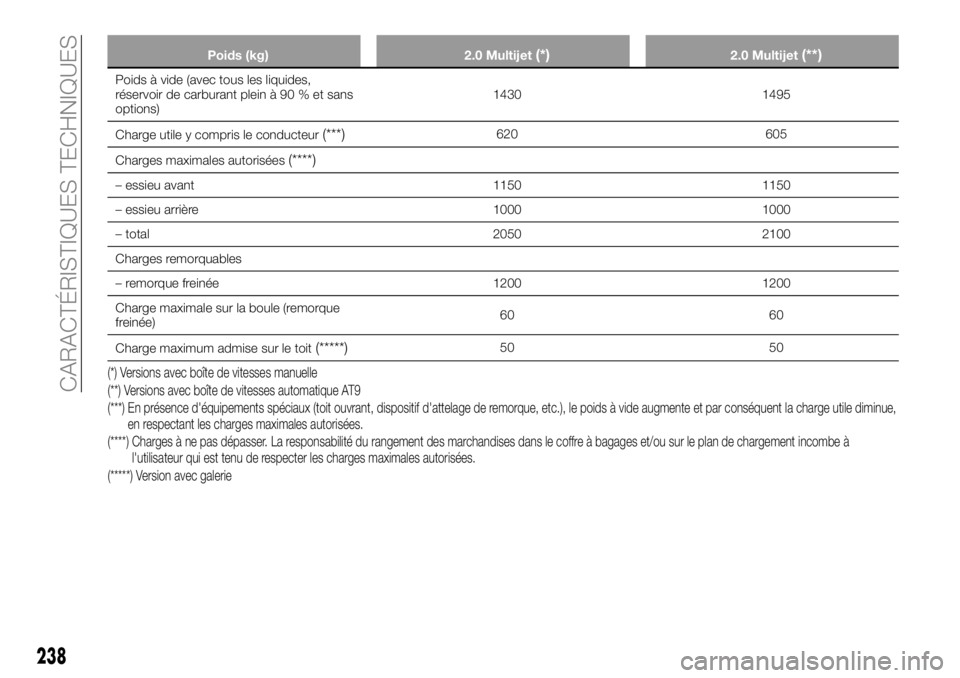

Poids (kg)2.0 Multijet(*)2.0 Multijet(**)
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options) 1430 1495
Charge utile y compris le conducteur
(***)620 605
Charges maximales autorisées
(****)
– essieu avant 11501150
– essieu arrière 10001000
– total 20502100
Charges remorquables
– remorque freinée 12001200
Charge maximale sur la boule (remorque
freinée) 60
60
Charge maximum admise sur le toit
(*****)50 50
(*) Versions avec boîte de vitesses manuelle
(**) Versions avec boîte de vitesses automatique AT9
(***) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par conséquent la charge utile diminue,
en respectant les charges maximales autorisées.
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe à l'utilisateur qui est tenu de respecter les charges maximales autorisées.
(*****) Version avec galerie
238
CARACTÉRISTIQUES TECHNIQUES
