FIAT 500X 2018 Notice d'entretien (in French)

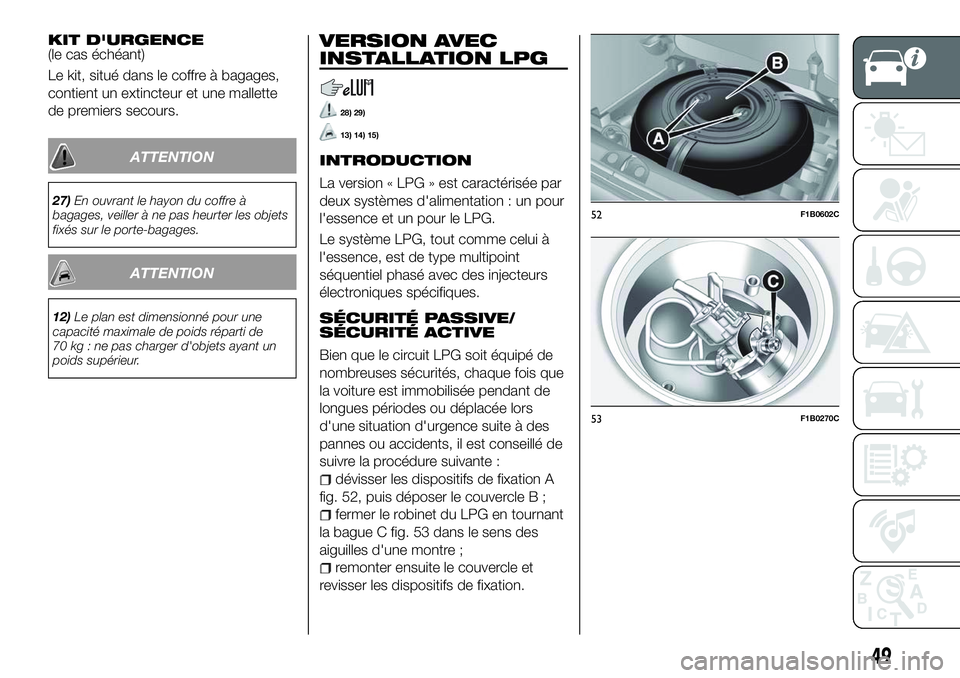

KIT D'URGENCE(le cas échéant)
Le kit, situé dans le coffre à bagages,
contient un extincteur et une mallette
de premiers secours.
ATTENTION
27)En ouvrant le hayon du coffre à
bagages, veiller à ne pas heurter les objets
fixés sur le porte-bagages.
ATTENTION
12) Le plan est dimensionné pour une
capacité maximale de poids réparti de
70 kg : ne pas charger d'objets ayant un
poids supérieur.
VERSION AVEC
INSTALLATION LPG
28) 29)
13) 14) 15)
INTRODUCTION
La version « LPG » est caractérisée par
deux systèmes d'alimentation : un pour
l'essence et un pour le LPG.
Le système LPG, tout comme celui à
l'essence, est de type multipoint
séquentiel phasé avec des injecteurs
électroniques spécifiques.
SÉCURITÉ PASSIVE/
SÉCURITÉ ACTIVE
Bien que le circuit LPG soit équipé de
nombreuses sécurités, chaque fois que
la voiture est immobilisée pendant de
longues périodes ou déplacée lors
d'une situation d'urgence suite à des
pannes ou accidents, il est conseillé de
suivre la procédure suivante :
dévisser les dispositifs de fixation A
fig. 52, puis déposer le couvercle B ;
fermer le robinet du LPG en tournant
la bague C fig. 53 dans le sens des
aiguilles d'une montre ;
remonter ensuite le couvercle et
revisser les dispositifs de fixation.
52F1B0602C
53F1B0270C
49

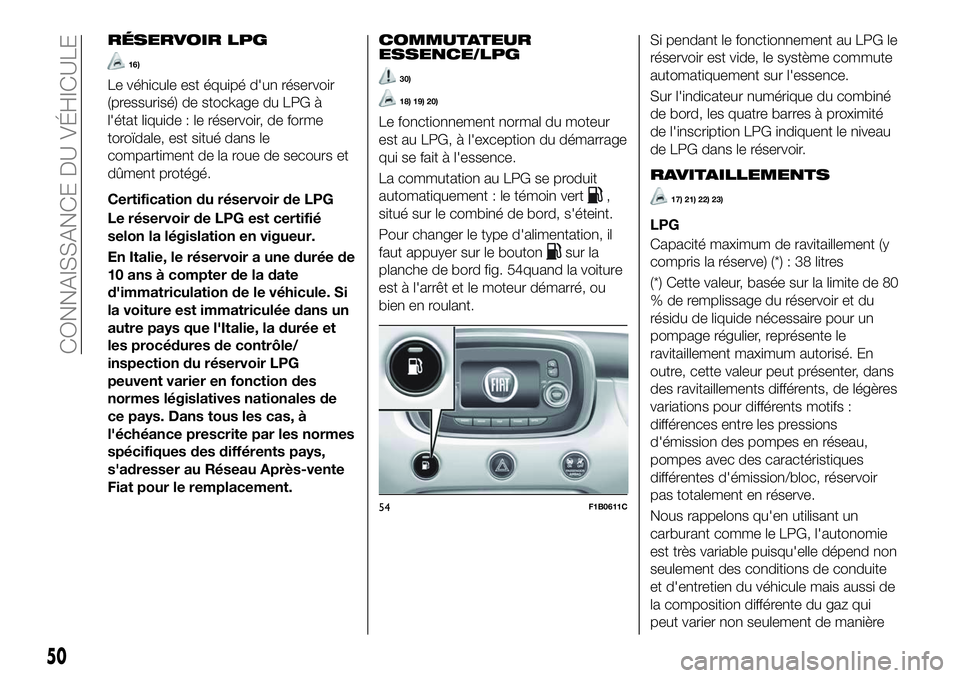

RÉSERVOIR LPG
16)
Le véhicule est équipé d'un réservoir
(pressurisé) de stockage du LPG à
l'état liquide : le réservoir, de forme
toroïdale, est situé dans le
compartiment de la roue de secours et
dûment protégé.
Certification du réservoir de LPG
Le réservoir de LPG est certifié
selon la législation en vigueur.
En Italie, le réservoir a une durée de
10 ans à compter de la date
d'immatriculation de le véhicule. Si
la voiture est immatriculée dans un
autre pays que l'Italie, la durée et
les procédures de contrôle/
inspection du réservoir LPG
peuvent varier en fonction des
normes législatives nationales de
ce pays. Dans tous les cas, à
l'échéance prescrite par les normes
spécifiques des différents pays,
s'adresser au Réseau Après-vente
Fiat pour le remplacement.
COMMUTATEUR
ESSENCE/LPG
30)
18) 19) 20)
Le fonctionnement normal du moteur
est au LPG, à l'exception du démarrage
qui se fait à l'essence.
La commutation au LPG se produit
automatiquement : le témoin vert
,
situé sur le combiné de bord, s'éteint.
Pour changer le type d'alimentation, il
faut appuyer sur le bouton
sur la
planche de bord fig. 54quand la voiture
est à l'arrêt et le moteur démarré, ou
bien en roulant. Si pendant le fonctionnement au LPG le
réservoir est vide, le système commute
automatiquement sur l'essence.
Sur l'indicateur numérique du combiné
de bord, les quatre barres à proximité
de l'inscription LPG indiquent le niveau
de LPG dans le réservoir.
RAVITAILLEMENTS
17) 21) 22) 23)
LPG
Capacité maximum de ravitaillement (y
compris la réserve) (*) : 38 litres
(*) Cette valeur, basée sur la limite de 80
% de remplissage du réservoir et du
résidu de liquide nécessaire pour un
pompage régulier, représente le
ravitaillement maximum autorisé. En
outre, cette valeur peut présenter, dans
des ravitaillements différents, de légères
variations pour différents motifs :
différences entre les pressions
d'émission des pompes en réseau,
pompes avec des caractéristiques
différentes d'émission/bloc, réservoir
pas totalement en réserve.
Nous rappelons qu'en utilisant un
carburant comme le LPG, l'autonomie
est très variable puisqu'elle dépend non
seulement des conditions de conduite
et d'entretien du véhicule mais aussi de
la composition différente du gaz qui
peut varier non seulement de manière
54F1B0611C
50
CONNAISSANCE DU VÉHICULE

saisonnière mais également d'un
fournisseur à l'autre. Le LPG est en
effet un mélange de gaz (Butane et
Propane) qui ne sont pas toujours
mélangés de manière standardisée.

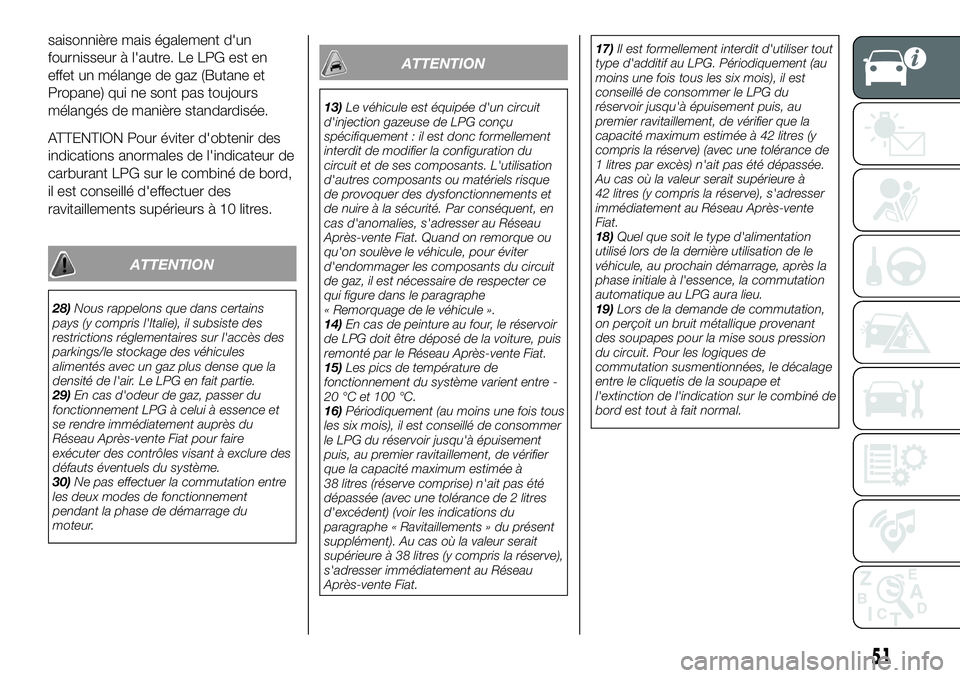

ATTENTION Pour éviter d'obtenir des
indications anormales de l'indicateur de
carburant LPG sur le combiné de bord,
il est conseillé d'effectuer des
ravitaillements supérieurs à 10 litres.
ATTENTION
28)Nous rappelons que dans certains
pays (y compris l'Italie), il subsiste des
restrictions réglementaires sur l'accès des
parkings/le stockage des véhicules
alimentés avec un gaz plus dense que la
densité de l'air. Le LPG en fait partie.
29) En cas d'odeur de gaz, passer du
fonctionnement LPG à celui à essence et
se rendre immédiatement auprès du
Réseau Après-vente Fiat pour faire
exécuter des contrôles visant à exclure des
défauts éventuels du système.
30) Ne pas effectuer la commutation entre
les deux modes de fonctionnement
pendant la phase de démarrage du
moteur.
ATTENTION
13) Le véhicule est équipée d'un circuit
d'injection gazeuse de LPG conçu
spécifiquement : il est donc formellement
interdit de modifier la configuration du
circuit et de ses composants. L'utilisation
d'autres composants ou matériels risque
de provoquer des dysfonctionnements et
de nuire à la sécurité. Par conséquent, en
cas d'anomalies, s'adresser au Réseau
Après-vente Fiat. Quand on remorque ou
qu'on soulève le véhicule, pour éviter
d'endommager les composants du circuit
de gaz, il est nécessaire de respecter ce
qui figure dans le paragraphe
« Remorquage de le véhicule ».
14) En cas de peinture au four, le réservoir
de LPG doit être déposé de la voiture, puis
remonté par le Réseau Après-vente Fiat.
15) Les pics de température de
fonctionnement du système varient entre -
20 °C et 100 °C.
16) Périodiquement (au moins une fois tous
les six mois), il est conseillé de consommer
le LPG du réservoir jusqu'à épuisement
puis, au premier ravitaillement, de vérifier
que la capacité maximum estimée à
38 litres (réserve comprise) n'ait pas été
dépassée (avec une tolérance de 2 litres
d'excédent) (voir les indications du
paragraphe « Ravitaillements » du présent
supplément). Au cas où la valeur serait
supérieure à 38 litres (y compris la réserve),
s'adresser immédiatement au Réseau
Après-vente Fiat. 17)
Il est formellement interdit d'utiliser tout
type d'additif au LPG. Périodiquement (au
moins une fois tous les six mois), il est
conseillé de consommer le LPG du
réservoir jusqu'à épuisement puis, au
premier ravitaillement, de vérifier que la
capacité maximum estimée à 42 litres (y
compris la réserve) (avec une tolérance de
1 litres par excès) n'ait pas été dépassée.
Au cas où la valeur serait supérieure à
42 litres (y compris la réserve), s'adresser
immédiatement au Réseau Après-vente
Fiat.
18) Quel que soit le type d'alimentation
utilisé lors de la dernière utilisation de le
véhicule, au prochain démarrage, après la
phase initiale à l'essence, la commutation
automatique au LPG aura lieu.
19) Lors de la demande de commutation,
on perçoit un bruit métallique provenant
des soupapes pour la mise sous pression
du circuit. Pour les logiques de
commutation susmentionnées, le décalage
entre le cliquetis de la soupape et
l'extinction de l'indication sur le combiné de
bord est tout à fait normal.
51

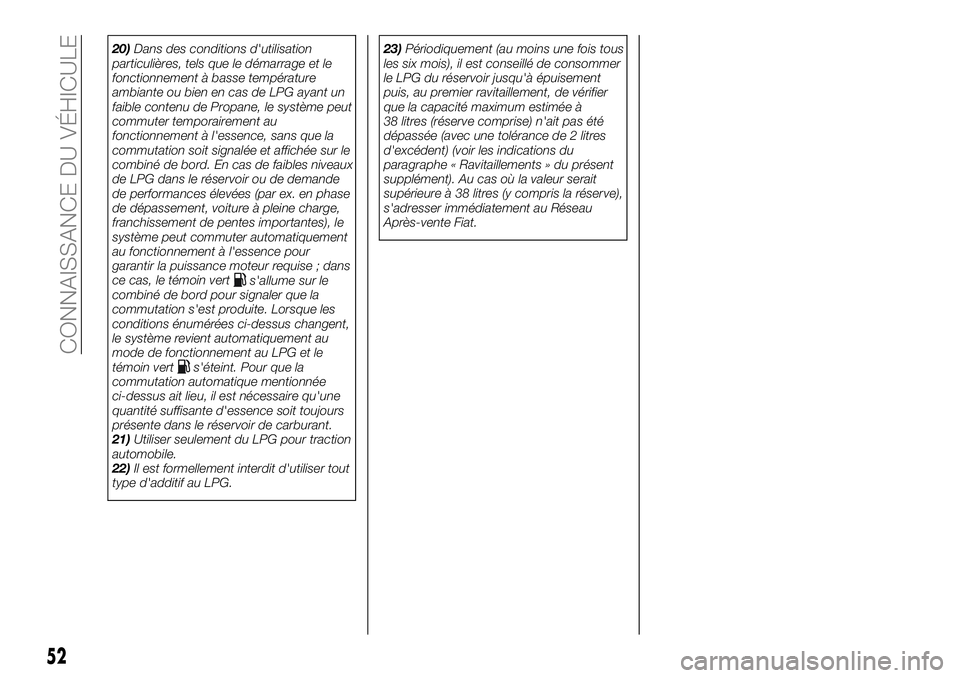

20)Dans des conditions d'utilisation
particulières, tels que le démarrage et le
fonctionnement à basse température
ambiante ou bien en cas de LPG ayant un
faible contenu de Propane, le système peut
commuter temporairement au
fonctionnement à l'essence, sans que la
commutation soit signalée et affichée sur le
combiné de bord. En cas de faibles niveaux
de LPG dans le réservoir ou de demande
de performances élevées (par ex. en phase
de dépassement, voiture à pleine charge,
franchissement de pentes importantes), le
système peut commuter automatiquement
au fonctionnement à l'essence pour
garantir la puissance moteur requise ; dans
ce cas, le témoin vert
s'allume sur le
combiné de bord pour signaler que la
commutation s'est produite. Lorsque les
conditions énumérées ci-dessus changent,
le système revient automatiquement au
mode de fonctionnement au LPG et le
témoin vert
s'éteint. Pour que la
commutation automatique mentionnée
ci-dessus ait lieu, il est nécessaire qu'une
quantité suffisante d'essence soit toujours
présente dans le réservoir de carburant.
21) Utiliser seulement du LPG pour traction
automobile.
22) Il est formellement interdit d'utiliser tout
type d'additif au LPG. 23)
Périodiquement (au moins une fois tous
les six mois), il est conseillé de consommer
le LPG du réservoir jusqu'à épuisement
puis, au premier ravitaillement, de vérifier
que la capacité maximum estimée à
38 litres (réserve comprise) n'ait pas été
dépassée (avec une tolérance de 2 litres
d'excédent) (voir les indications du
paragraphe « Ravitaillements » du présent
supplément). Au cas où la valeur serait
supérieure à 38 litres (y compris la réserve),
s'adresser immédiatement au Réseau
Après-vente Fiat.
52
CONNAISSANCE DU VÉHICULE

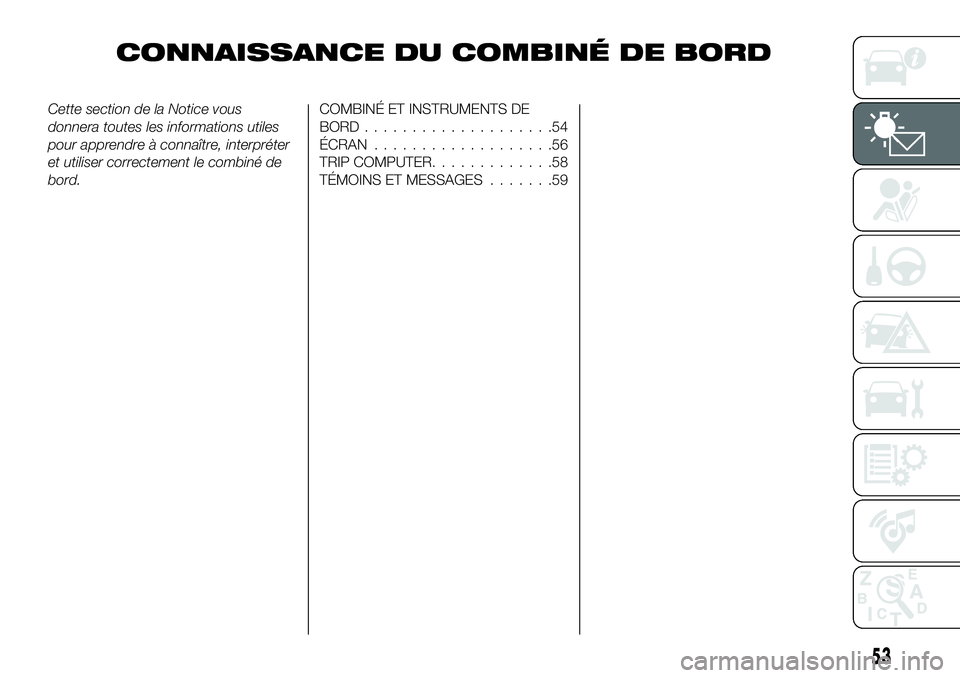

CONNAISSANCE DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.COMBINÉ ET INSTRUMENTS DE
BORD....................54
ÉCRAN ...................56
TRIP COMPUTER .............58
TÉMOINS ET MESSAGES .......59
53

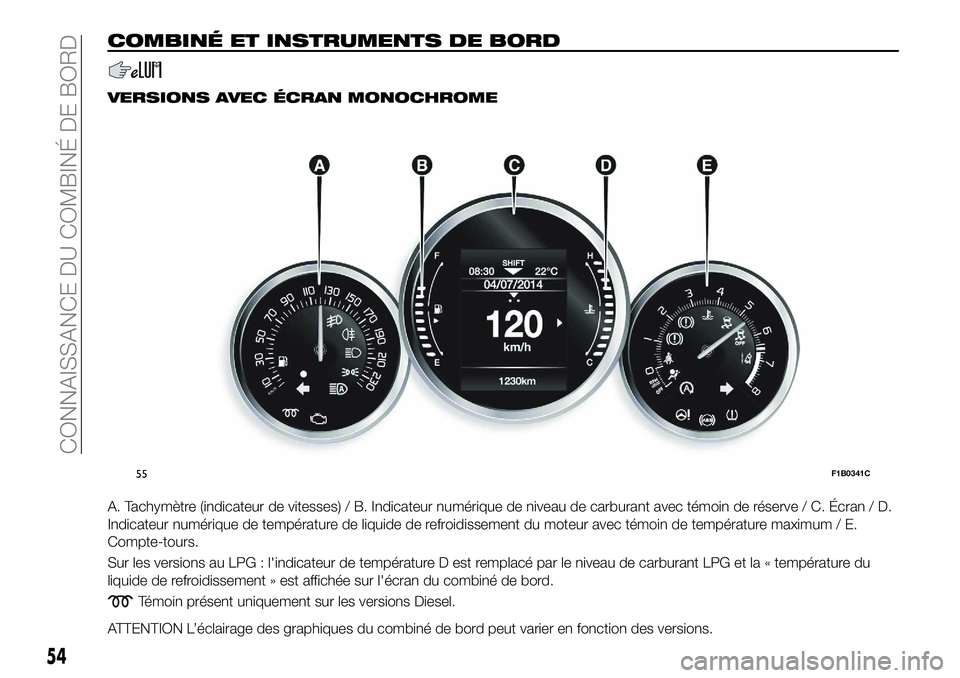

COMBINÉ ET INSTRUMENTS DE BORD
VERSIONS AVEC ÉCRAN MONOCHROME
A. Tachymètre (indicateur de vitesses) / B. Indicateur numérique de niveau de carburant avec témoin de réserve / C. Écran / D.
Indicateur numérique de température de liquide de refroidissement du moteur avec témoin de température maximum / E.
Compte-tours.
Sur les versions au LPG : l'indicateur de température D est remplacé par le niveau de carburant LPG et la « température du
liquide de refroidissement » est affichée sur l'écran du combiné de bord.
Témoin présent uniquement sur les versions Diesel.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
55F1B0341C
54
CONNAISSANCE DU COMBINÉ DE BORD

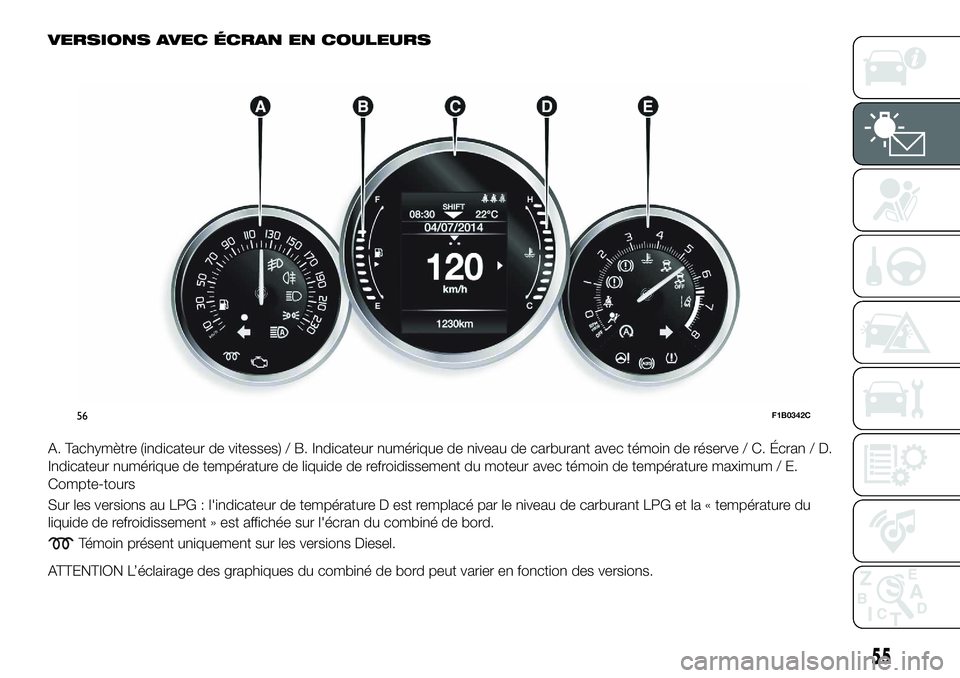

VERSIONS AVEC ÉCRAN EN COULEURS
A. Tachymètre (indicateur de vitesses) / B. Indicateur numérique de niveau de carburant avec témoin de réserve / C. Écran / D.
Indicateur numérique de température de liquide de refroidissement du moteur avec témoin de température maximum / E.
Compte-tours
Sur les versions au LPG : l'indicateur de température D est remplacé par le niveau de carburant LPG et la « température du
liquide de refroidissement » est affichée sur l'écran du combiné de bord.
Témoin présent uniquement sur les versions Diesel.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
56F1B0342C
55

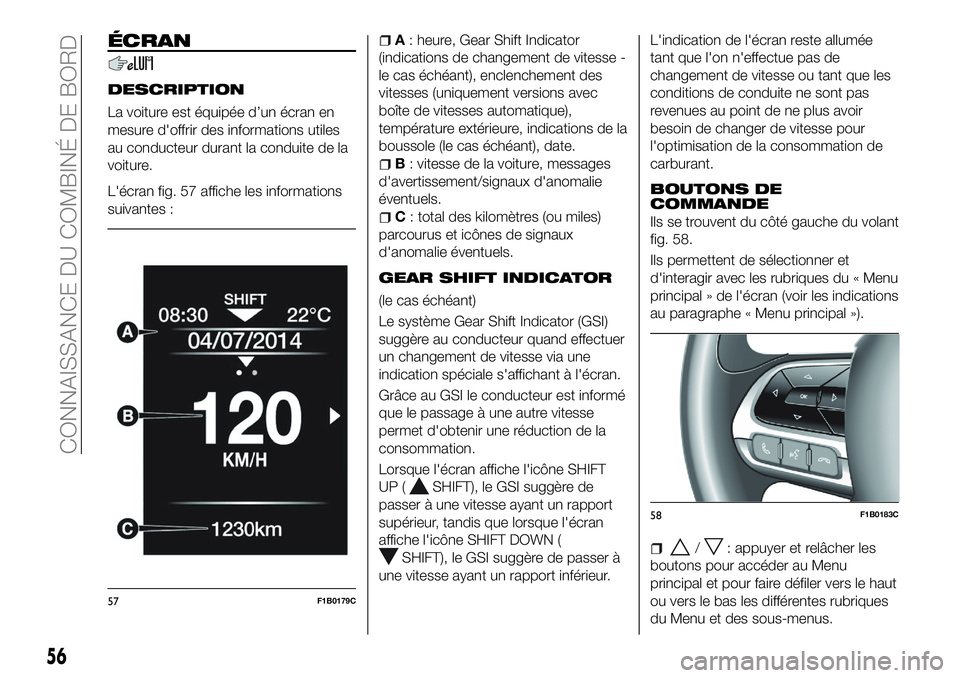

ÉCRAN
DESCRIPTION
La voiture est équipée d’un écran en
mesure d'offrir des informations utiles
au conducteur durant la conduite de la
voiture.
L'écran fig. 57 affiche les informations
suivantes :
A: heure, Gear Shift Indicator
(indications de changement de vitesse -
le cas échéant), enclenchement des
vitesses (uniquement versions avec
boîte de vitesses automatique),
température extérieure, indications de la
boussole (le cas échéant), date.
B : vitesse de la voiture, messages
d'avertissement/signaux d'anomalie
éventuels.
C : total des kilomètres (ou miles)
parcourus et icônes de signaux
d'anomalie éventuels.
GEAR SHIFT INDICATOR
(le cas échéant)
Le système Gear Shift Indicator (GSI)
suggère au conducteur quand effectuer
un changement de vitesse via une
indication spéciale s'affichant à l'écran.
Grâce au GSI le conducteur est informé
que le passage à une autre vitesse
permet d'obtenir une réduction de la
consommation.
Lorsque l'écran affiche l'icône SHIFT
UP (
SHIFT), le GSI suggère de
passer à une vitesse ayant un rapport
supérieur, tandis que lorsque l'écran
affiche l'icône SHIFT DOWN (
SHIFT), le GSI suggère de passer à
une vitesse ayant un rapport inférieur. L'indication de l'écran reste allumée
tant que l'on n'effectue pas de
changement de vitesse ou tant que les
conditions de conduite ne sont pas
revenues au point de ne plus avoir
besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.
BOUTONS DE
COMMANDE
Ils se trouvent du côté gauche du volant
fig. 58.
Ils permettent de sélectionner et
d'interagir avec les rubriques du « Menu
principal » de l'écran (voir les indications
au paragraphe « Menu principal »).
/: appuyer et relâcher les
boutons pour accéder au Menu
principal et pour faire défiler vers le haut
ou vers le bas les différentes rubriques
du Menu et des sous-menus.
57F1B0179C
58F1B0183C
56
CONNAISSANCE DU COMBINÉ DE BORD

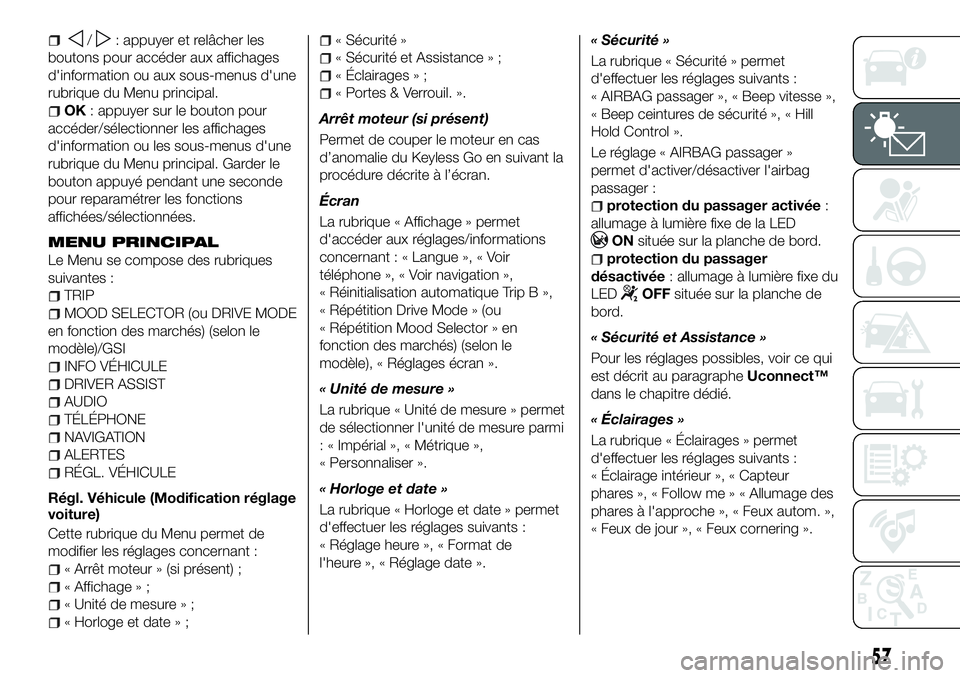

/: appuyer et relâcher les
boutons pour accéder aux affichages
d'information ou aux sous-menus d'une
rubrique du Menu principal.
OK : appuyer sur le bouton pour
accéder/sélectionner les affichages
d'information ou les sous-menus d'une
rubrique du Menu principal. Garder le
bouton appuyé pendant une seconde
pour reparamétrer les fonctions
affichées/sélectionnées.
MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
TRIP
MOOD SELECTOR (ou DRIVE MODE
en fonction des marchés) (selon le
modèle)/GSI
INFO VÉHICULE
DRIVER ASSIST
AUDIO
TÉLÉPHONE
NAVIGATION
ALERTES
RÉGL. VÉHICULE
Régl. Véhicule (Modification réglage
voiture)
Cette rubrique du Menu permet de
modifier les réglages concernant :
« Arrêt moteur » (si présent) ;
« Affichage » ;
« Unité de mesure » ;
« Horloge et date » ;
« Sécurité »
« Sécurité et Assistance » ;
« Éclairages » ;
« Portes & Verrouil. ».
Arrêt moteur (si présent)
Permet de couper le moteur en cas
d’anomalie du Keyless Go en suivant la
procédure décrite à l’écran.
Écran
La rubrique « Affichage » permet
d'accéder aux réglages/informations
concernant : « Langue », « Voir
téléphone », « Voir navigation »,
« Réinitialisation automatique Trip B »,
« Répétition Drive Mode » (ou
« Répétition Mood Selector » en
fonction des marchés) (selon le
modèle), « Réglages écran ».
« Unité de mesure »
La rubrique « Unité de mesure » permet
de sélectionner l'unité de mesure parmi
: « Impérial », « Métrique »,
« Personnaliser ».
« Horloge et date »
La rubrique « Horloge et date » permet
d'effectuer les réglages suivants :
« Réglage heure », « Format de
l'heure », « Réglage date ». « Sécurité »
La rubrique « Sécurité » permet
d'effectuer les réglages suivants :
« AIRBAG passager », « Beep vitesse »,
« Beep ceintures de sécurité », « Hill
Hold Control ».
Le réglage « AIRBAG passager »
permet d'activer/désactiver l'airbag
passager :
protection du passager activée
:
allumage à lumière fixe de la LED
ON située sur la planche de bord.
protection du passager
désactivée : allumage à lumière fixe du
LED
OFF située sur la planche de
bord.
« Sécurité et Assistance »
Pour les réglages possibles, voir ce qui
est décrit au paragraphe Uconnect™
dans le chapitre dédié.
« Éclairages »
La rubrique « Éclairages » permet
d'effectuer les réglages suivants :
« Éclairage intérieur », « Capteur
phares », « Follow me » « Allumage des
phares à l'approche », « Feux autom. »,
« Feux de jour », « Feux cornering ».
57

« Portes & Verrouil. »
La rubrique « Portes & verrouillage »
permet d'effectuer les réglages suivants
: « Verrouillage Automatique »,
« Déverrouill. portes/sortie »,
« Verrouillage avec Phares
Clignotants », « Clax. verrouillage »,
« Télédémarr. claxon »,
« Téléverrouillage », « Déverrouillage »
(versions avec Keyless Entry), « Keyless
Entry ».
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre « Multimédias »
ou dans le supplément disponible en
ligne).TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, dispositif de démarrage sur
MAR, les valeurs relatives au
fonctionnement de la voiture.
Cette fonction se caractérise par deux
mémoires distinctes, appelées « Trip A »
et « Trip B », qui enregistrent les
données des « missions complètes » de
la voiture (voyages) de manière
indépendante.
Le « TrajetA»etle«Trajet B »
permettent de visualiser les valeurs
suivantes :
Distance parcourue
Consommation moyenne
Vitesse moyenne
Durée du voyage (durée de conduite)
Sur les versions au LPG, les valeurs
« Autonomie », « Consommation
moyenne » et « Consommation
instantanée » sont disponibles tant pour
l'alimentation à l'essence que pour
l'alimentation au LPG. Pour réinitialiser les valeurs, appuyer sur
le bouton
OKfig. 59 au volant et le
maintenir enfoncé.
REMARQUE Les valeurs « Autonomie »
et « Consommation instantanée » ne
peuvent pas être mises à zéro.
59F1B0184C
58
CONNAISSANCE DU COMBINÉ DE BORD
