FIAT 500X 2019 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

57)Οιπίσω αισθητήρεςμπορείνα
δώσουν λανθασμένηένδειξη
μεταφράζοντας τηνμπίλια του
κοτσαδόρου και την αντίστοιχη σύνδεση
σαν εμπόδιοπου υπάρχει στηνπίσω
περιοχήτου αυτοκινήτου.ΣΥΣΤΗΜΑLANE ASSIST
(ειδοποίηση υπέρβασης
λωρίδας κυκλοφορίας)
ΠΕΡΙΓΡΑΦΗ
58) 59) 60) 61) 62) 63)
Το σύστημαLane Assistχρησιμοποιεί
μία κάμεραπου βρίσκεται επάνω στο
παρμπρίζ για τον εντοπισμό των ορίων
της λωρίδας κυκλοφορίας και την
αξιολόγηση της θέσης του αυτοκινήτου
σε σχέσημε αυτά τα όρια,ώστε να
εξασφαλιστεί η διατήρηση του
αυτοκινήτου στο εσωτερικό της
λωρίδας.
Όταν εντοπιστεί ένα από τα όρια της
λωρίδας και το αυτοκίνητο ξεπεράσει
αυτό το όριο χωρίς να το επιθυμεί ο
οδηγός(δεν έχει ανάψει το φλας),το
σύστημαLane Assist παρέχειμία απτή
ειδοποίησημετημορφή ροπήςπου
εφαρμόζεται επάνω στο τιμόνι
(κραδασμός),επισημαίνοντας έτσι στον
οδηγό ότιπρέπει να επέμβει για να
παραμείνει
μ
έσα στη λωρίδα.
ΣΗΜΑΝΤΙΚΟ Η ροπήπου εφαρμόζεται
επάνω στο τιμόνι από το σύστημα έχει
αρκετή ένταση ώστε να γίνει αισθητή,
αλλάπάνταπεριορισμένη,έτσι ώστε
να είναι εύκολο να στρίψει αντίθετα ο
οδηγός,που έχειπάντα τον έλεγχο του
αυτοκινήτου.Συνεπώς ο οδηγόςμπορεί ναπεριστρέψει το τιμόνι
σύμφωναμε τις ανάγκες του,
οποιαδήποτε στιγμή.
Εάν το αυτοκίνητο συνεχίζει να
ξεπερνά τη γραμμή της λωρίδας χωρίς
ο οδηγός να επεμβαίνει,επάνω στον
πίνακα οργάνων θα εμφανιστεί και η
λυχνία
(ή το εικονίδιο επάνω στην
οθόνη)για να ειδοποιήσει τον οδηγό
να φέρει το αυτοκίνητο εντός των
ορίων της λωρίδας.
ΣΗΜΑΝΤΙΚΟ Το σύστημα ελέγχει αν
τα χέρια του οδηγού βρίσκονται επάνω
στο τιμόνι.Στηνπερίπτωσηπου τα
χέρια δεν βρίσκονται επάνω στο τιμόνι,
το σύστημαπαρέχειμία ηχητική
επισήμανση και απενεργοποιείταιμέχρι
να ενεργοποιηθεί ξανάπιέζοντας το
αντίστοιχοπλήκτρο(δείτε όσα
περιγράφονται στη συνέχεια).
ΕΝΕΡΓΟΠΟΙΗΣΗ/
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ
ΣΥΣΤΗΜΑΤΟΣ
Το σύστημαLane Assist μπορεί να
ενεργοποιηθεί/απενεργοποιηθείμέσω
τουπλήκτρουAεικ. 106, που βρίσκεται
στο αριστερό χειριστήριο.
159

Σε κάθε εκκίνηση του κινητήρα,το
σύστημα διατηρεί την κατάσταση
ενεργοποίησηςπου υπήρχε στο
προηγούμενο σβήσιμο.
Σε ορισμένες εκδόσεις,επάνω στην
οθόνη εμφανίζεται ένα αντίστοιχο
μήνυμα για την ενεργοποίηση και την
απενεργοποίηση.
Συνθήκες ενεργοποίησης
Αφού ενεργοποιηθεί,το σύστημα
γίνεται ενεργό αποκλειστικά καιμόνο
όταν υπάρχουν οιπαρακάτω
συνθήκες:
ο οδηγός έχει τουλάχιστον ένα χέρι
επάνω στο τιμόνι
η ταχύτητα του αυτοκινήτου είναι
μεταξύ60χλμ/ώρα και180χλμ/ώρα
μία από τις γραμμές οριοθέτησης
λωρίδας είναιπλήρως ορατή
οι συνθήκες ορατότητας είναι
κατάλληλες
οδρόμος είναι ευθύς ή έχει στροφές
μεμεγάλη ακτίνα
διατηρείται η κατάλληλη απόσταση
ασφαλείας από το αυτοκίνητοπου
προηγείται
το φλας(απομάκρυνσης απότη
λωρίδα)δεν είναι ενεργοποιημένο
ΣΗΜΕΙΩΣΗ Το σύστημαδεν
εφαρμόζει τον κραδασμό στο τιμόνι
κάθε φοράπου ενεργοποιείται ένα
σύστημα ασφαλείας(φρένα,σύστημα
ABS,σύστημαASR,σύστημαESC,
σύστημαFull Brake Control,κτλ.).
Σημείωση
58)Προεξέχοντα φορτίατοποθετημένα
επάνω στην οροφήτου αυτοκινήτου
μπορείναπαρέμβουν στη σωστή
λειτουργία της κάμερας.Πριν ξεκινήσετε
βεβαιωθείτεότιέχετε τοποθετήσει σωστά
το φορτίοέτσιώστε ναμην καλύπτεται
τοπεδίοδράσης της κάμερας.
59)Εάνμετάαπόγδαρσίματα,
ξεφλουδίσματα,σπάσιμο του
παρμπρίζ
είναι απαραίτητο να το αντικαταστήσετε
πρέπει να απευθυνθείτε αποκλειστικάστο
Δίκτυο ΤεχνικήςΕξυπηρέτησης τηςFiat.
Μην αντικαταστήσετε τοπαρμπρίζμόνοι
σας,κίνδυνος δυσλειτουργίας!Ωστόσο
προτείνεται να αντικαταστήσετε το
παρμπρίζ στηνπερίπτωσηπου αυτόέχει
καταστραφείστηνπεριοχήτης κάμερας.60)Μηνπαραβιάσετε καιμην εκτελ
έσετε
καμίαεπέμβαση επάνω στην κάμερα.
Μην φράξετε τα ανοίγματαπου υπάρχουν
επάνω στο διακοσμητικόκάλυμμαπου
βρίσκεται κάτω απότον εσωτερικό
καθρέφτη.Στηνπερίπτωση βλάβης της
κάμεραςπρέπει να απευθυνθείτε στο
Δίκτυο ΤεχνικήςΕξυπηρέτησης τηςFiat.
61)Μην καλύπτετε τοπεδίοδράσης της
κάμ
εραςμε αυτοκόλληταήάλλα
αντικείμενα.Προσέξτε ιδιαίτερα τα
αντικείμεναπου βρίσκονται επάνω στο
καπότου αυτοκινήτου(π.χ.στρώμα
χιονιού)και βεβαιωθείτεότι δεν
παρεμβάλλονται στην κάμερα.
62)Ηκάμεραμπορείναέχει
περιορισμένη λειτουργίαήναμην
λειτουργήσει λόγω των ατμοσφαιρικών
συνθηκώνόπως δυνατήβροχή,χαλ
άζι,
παρουσίαπυκνήςομίχλης,μεγάλη
χιονόπτωση,σχηματισμός στρωμάτων
πάγου επάνω στοπαρμπρίζ.
106F1B0334C
160
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

63)Η λειτουργία της κάμεραςμπορεί
επίσης να επηρεαστείαπότηνπαρουσία
σκόνης,υγρασίας,βρωμιάςήπάγου
επάνω στοπαρμπρίζ,απότις συνθήκες
της κυκλοφορίας(π.χ.οχήματαπου
προχωρούνμη ευθυγραμμισμέναμετο
αυτοκίνητο,οχήματαπουπροχωρούν
εγκάρσια
ήσε αντίθετη κατεύθυνση
επάνω στηνίδια λωρίδα,κλειστήστροφή),
απότην κατάσταση του οδοστρώματος
και απότις συνθήκες οδήγησης(π.χ.
οδήγηση εκτόςδρόμου).Επομένως,
βεβαιωθείτεότι τοπαρμπρίζείναιπάντα
καθαρό.Για ναμην γδάρετε τοπαρμπρίζ
χρησιμοποιήσετε ειδικάκαθαριστικάκαι
καθαράπανι
ά.Επίσης η λειτουργία της
κάμεραςμπορείναπεριοριστείήναμην
λειτουργήσει σε ορισμένες συνθήκες
οδήγησης,κυκλοφορίας και
οδοστρώματος.
ΑΝΑΓΝΩΡΙΣΗ ΟΔΙΚΩΝ
ΣΗΜΑΤΩΝ(TRAFFIC SIGN)
(όπου υπάρχει)
130) 131) 132)
64) 65) 66) 67) 68)
Το σύστημα εντοπίζει αυτόματα,μέσω
του αισθητήραπου βρίσκεται επάνω
στοπαρμπρίζ εικ. 107,τις
αναγνωρίσιμεςπινακίδες οδικής
σήμανσης:
ενδείξεις ορίων ταχύτητας
απαγορευτικάπροσπέρασης
πινακίδεςπου δείχνουν το τέλος των
παραπάνω απαγορεύσεων.
Το σύστημα ελέγχει συνεχώς τα οδικά
σήματα για να επισημάνει το τρέχον
όριο ταχύτητας και ταπιθανά
απαγορευτικάπροσπέρασης.
ΣΗΜΕΊΩΣΗ Το σύστημα έχει
σχεδιαστεί για να διαβάζει τα οδικά
σήματαπου εναρμονίζονταιμε τους
ορισμούς της σύμβασης της Βιέννης
και τιςπροδιαγραφέςENCAP 2018.
ΧΡΗΣΗ ΤΗΣ ΑΝΑΓΝΩΡΙΣΗΣ ΤΩΝ
ΟΔΙΚΩΝ ΣΗΜΑΤΩΝ
Ενεργοποίηση και απενεργοποίηση
του συστήματος
Το σύστημαμπορεί να ενεργοποιηθεί/
απενεργοποιηθεί απότομενού των
συστημάτωνUconnect™7” HD LIVE
καιUconnect™7” HD Nav LIVE
(όπου υπάρχουν).
ΣΗΜΕΙΩΣΗ Στις εκδόσειςπου είναι
εξοπλισμένεςμε σύστημα
Uconnect™Radio,το σύστημα
μπορεί να ενεργοποιηθεί/
απενεργοποιηθεί από τονπίνακα
οργάνων(δείτε όσαπεριγράφονται
στηνπαράγραφο''Οθόνη''στο
κεφάλαιο“Γνωριμίαμε τονπίνακα
οργάνων”).
ΣΗΜΕΙΩΣΗ Το σύστημα
,σε κάθε
κύκλο εκκίνησης του κινητήρα,θα είναι
πάντα ενεργό.

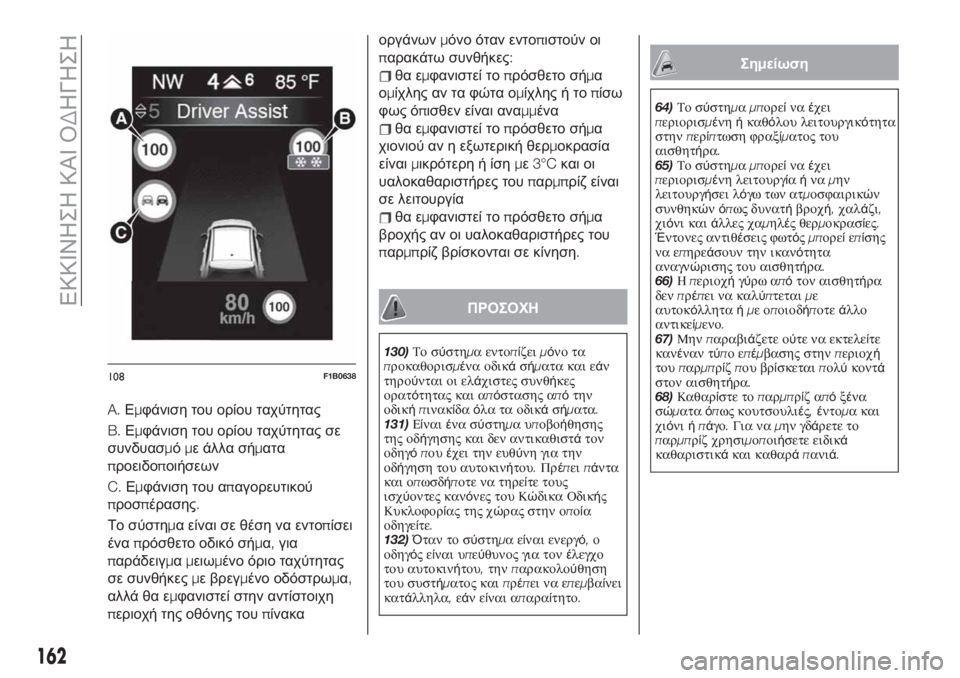

Η κατάσταση του συστήματος
εμφανίζεται επάνω στην οθόνη του
πίνακα οργάνων στηνπεριοχή“Driver
Assist”εικ. 108(δείτε όσα
περιγράφονται στηνπαράγραφο
''Οθόνη''στο κεφάλαιο“Γνωριμίαμε
τονπίνακα οργάνων”):
107F1B0656
161

A.Εμφάνιση του ορίου ταχύτητας
B.Εμφάνιση του ορίου ταχύτητας σε
συνδυασμόμε άλλα σήματα
προειδοποιήσεων
C.Εμφάνιση του απαγορευτικού
προσπέρασης.
Το σύστημα είναι σε θέση να εντοπίσει
έναπρόσθετο οδικό σήμα,για
παράδειγμαμειωμένο όριο ταχύτητας
σε συνθήκεςμε βρεγμένο οδόστρωμα,
αλλά θα εμφανιστεί στην αντίστοιχη
περιοχή της οθόνης τουπίνακαοργάνωνμόνο όταν εντοπιστούν οι
παρακάτω συνθήκες:
θα εμφανιστεί τοπρόσθετο σήμα
ομίχλης αν τα φώτα ομίχλης ή τοπίσω
φως όπισθεν είναι αναμμένα
θα εμφανιστεί τοπρόσθετο σήμα
χιονιού αν η εξωτερική θερμοκρασία
είναιμικρότερη ή ίσημε3°Cκαι οι
υαλοκαθαριστήρες τουπαρμπρίζ είναι
σε λειτουργία
θα εμφανιστεί τοπρόσθετο σήμα
βροχής αν οι υαλοκαθαριστήρες του
παρμπρίζ βρίσκονται σε κίνηση.
ΠΡΟΣΟΧΗ
130)Το σύστημα εντοπίζειμόνο τα
προκαθορισμένα οδικάσήματα και εάν
τηρούνται οι ελάχιστες συνθήκες
ορατότητας και απόστασης απότην
οδικήπινακίδαόλα τα οδικάσήματα.
131)Είναιένα σύστημαυποβοήθησης
της οδήγησης και δεν αντικαθιστάτον
οδηγόπουέχει την ευθύνη για την
οδήγηση του αυτοκινήτου.Πρέπειπάντα
και οπωσδήποτε να τηρεί
τε τους
ισχύοντες κανόνες του Κώδικα Οδικής
Κυκλοφορίας της χώρας στην οποία
οδηγείτε.
132)Όταν το σύστημαείναι ενεργό,ο
οδηγόςείναι υπεύθυνος για τονέλεγχο
του αυτοκινήτου,τηνπαρακολούθηση
του συστήματος καιπρέπει να επεμβαίνει
κατάλληλα,εάνείναι απαραίτητο.
Σημείωση
64)Το σύστημαμπορείναέχει
περιορισμένηήκαθόλου λειτουργικότητα
στηνπερίπτωση φραξίματος του
αισθητήρα.
65)Το σύστημαμπορείναέχει
περιορισμένη λειτουργίαήναμην
λειτουργήσει λόγω των ατμοσφαιρικών
συνθηκώνόπως δυνατήβροχή,χαλάζι,
χιόνι καιάλλες χαμηλές θερμοκρασίες.
Έντονες αντιθέσεις φωτό
ςμπορείεπίσης
να επηρεάσουν την ικανότητα
αναγνώρισης του αισθητήρα.
66)Ηπεριοχήγύρω απότον αισθητήρα
δενπρέπει να καλύπτεταιμε
αυτοκόλληταήμεοποιοδήποτεάλλο
αντικείμενο.
67)Μηνπαραβιάζετε ούτε να εκτελείτε
κανέναν τύποεπέμβασης στηνπεριοχή
τουπαρμπρίζπου βρίσκεταιπολύκοντ
ά
στον αισθητήρα.
68)Καθαρίστε τοπαρμπρίζαπόξένα
σώματαόπως κουτσουλιές,έντομα και
χιόνιήπάγο.Για ναμην γδάρετε το
παρμπρίζ χρησιμοποιήσετε ειδικά
καθαριστικάκαι καθαράπανιά.108F1B0638
162
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

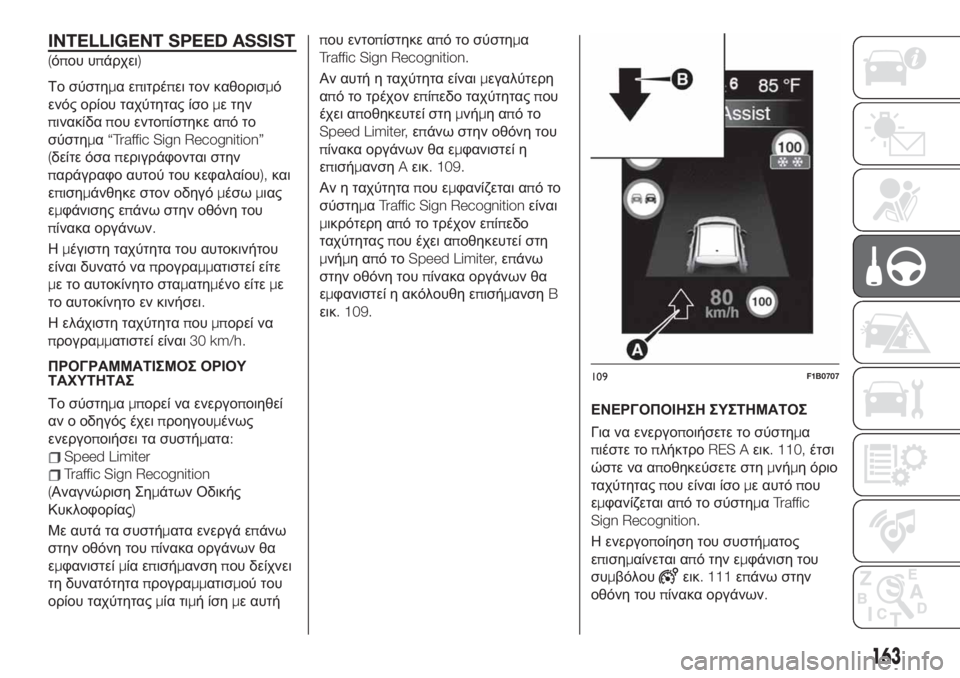

INTELLIGENT SPEED ASSIST
(όπου υπάρχει)
Το σύστημαεπιτρέπει τον καθορισμό
ενός ορίου ταχύτητας ίσομε την
πινακίδαπου εντοπίστηκε απότο
σύστημα“Traffic Sign Recognition”
(δείτε όσαπεριγράφονται στην
παράγραφο αυτού του κεφαλαίου),και
επισημάνθηκε στον οδηγόμέσωμιας
εμφάνισης επάνω στην οθόνη του
πίνακα οργάνων.
Ημέγιστη ταχύτητα του αυτοκινήτου
είναι δυνατό ναπρογραμματιστεί είτε
με το αυτοκίνητο σταματημένο είτεμε
το αυτοκίνητο εν κινήσει.
Η ελάχιστη ταχύτηταπουμπορεί να
προγραμματιστεί είναι30 km/h.
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΟΡΙΟΥ
ΤΑΧΥΤΗΤΑΣ
Το σύστημαμπορεί να ενεργοποιηθεί
αν ο οδηγός έχειπροηγουμένως
ενεργοποιήσει τα συστήματα:
Speed Limiter
Traffic Sign Recognition
(Αναγνώριση Σημάτων Οδικής
Κυκλοφορίας)
Με αυτά τα συστήματα ενεργά επάνω
στην οθόνη τουπίνακα οργάνων θα
εμφανιστείμία επισήμανσηπου δείχνει
τη δυνατότηταπρογραμματισμού του
ορίου ταχύτηταςμία τιμή ίσημε αυτήπου εντοπίστηκε από το σύστημα
Traffic Sign Recognition.
Αν αυτή η ταχύτητα είναιμεγαλύτερη
από το τρέχον επίπεδο ταχύτηταςπου
έχει αποθηκευτεί στημνήμηαπότο
Speed Limiter,επάνω στην οθόνη του
πίνακα οργάνων θα εμφανιστεί η
επισήμανσηAεικ. 109.
Αν η ταχύτηταπου εμφανίζεται απότο
σύστημαTraffic Sign Recognitionείναι
μικρότερη απ
ό το τρέχον επίπεδο
ταχύτηταςπου έχει αποθηκευτεί στη
μνήμηαπότοSpeed Limiter,επάνω
στην οθόνη τουπίνακα οργάνων θα
εμφανιστεί η ακόλουθη επισήμανσηB
εικ. 109.
ΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ
Για να ενεργοποιήσετε το σύστημα
πιέστε τοπλήκτροRES Aεικ. 110,έτσι
ώστε να αποθηκεύσετε στημνήμη όριο
ταχύτηταςπου είναι ίσομε αυτόπου
εμφανίζεται από το σύστημαTraffic
Sign Recognition.
Η ενεργοποίηση του συστήματος
επισημαίνεται από την εμφάνιση του
συμβόλου
εικ. 111επάνω στην
οθόνη τουπίνακα οργάνων.
109F1B0707
163

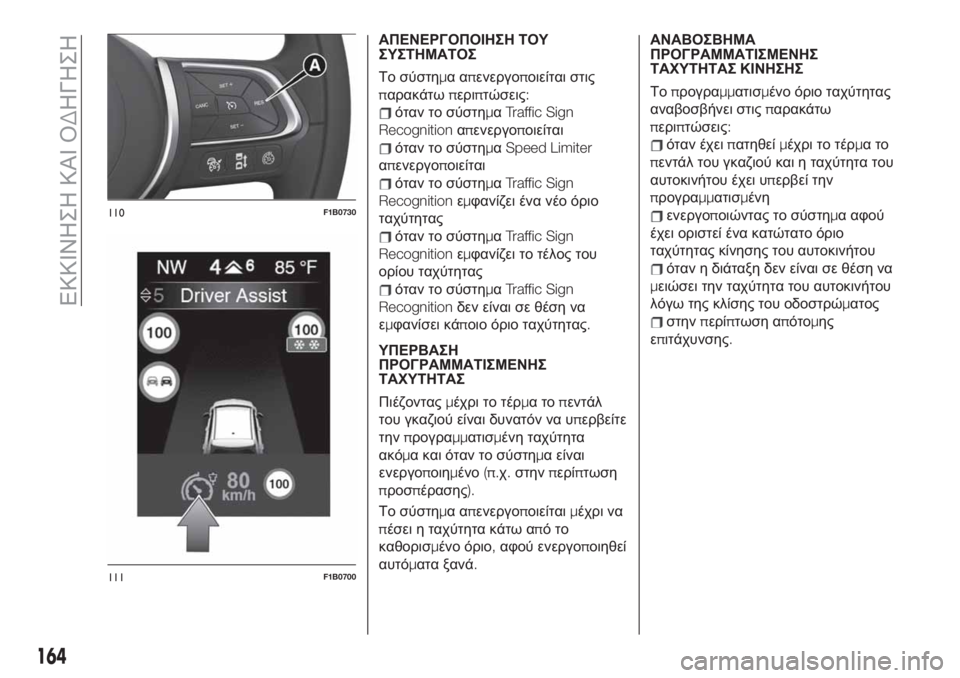

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ
ΣΥΣΤΗΜΑΤΟΣ
Το σύστημααπενεργοποιείται στις
παρακάτωπεριπτώσεις:
όταν το σύστημαTraffic Sign
Recognitionαπενεργοποιείται
όταν το σύστημαSpeed Limiter
απενεργοποιείται
όταν το σύστημαTraffic Sign
Recognitionεμφανίζει ένα νέο όριο
ταχύτητας
όταν το σύστημαTraffic Sign
Recognitionεμφανίζει το τέλος του
ορίου ταχύτητας
όταν το σύστημαTraffic Sign
Recognitionδεν είναι σε θέση να
εμφανίσει κάποιο όριο ταχύτητας.
ΥΠΕΡΒΑΣΗ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ
ΤΑΧΥΤΗΤΑΣ
Πιέζονταςμέχρι το τέρματοπεντάλ
του γκαζιού είναι δυνατόν να υπερβείτε
τηνπρογραμματισμένη ταχύτητα
ακόμα και όταν το σύστημα είναι
ενεργοποιημένο(π.χ.στηνπερίπτωση
προσπέρασης).
Το σύστημααπενεργοποιείταιμέχρι να
πέσει η ταχύτητα κάτω απότο
καθορισμένο όριο,αφού ενεργοποιηθεί
αυτόματα ξανά.
ΑΝΑΒΟΣΒΗΜΑ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ
ΤΑΧΥΤΗΤΑΣ ΚΙΝΗΣΗΣ
Τοπρογραμματισμένο όριο ταχύτητας
αναβοσβήνει στιςπαρακάτω
περιπτώσεις:
όταν έχειπατηθείμέχρι το τέρματο
πεντάλ του γκαζιού και η ταχύτητα του
αυτοκινήτου έχει υπερβεί την
προγραμματισμένη
ενεργοποιώντας το σύστημα αφού
έχει οριστεί ένα κατώτατο όριο
ταχύτητας κίνησης του αυτοκινήτου
όταν η διάταξη δεν είναι σε θέση να
μειώσει την ταχύτητα του αυτοκινήτου
λόγω της κλίσης του οδοστρώματος
στηνπερίπτωση απότομης
επιτάχυνσης.
110F1B0730
111F1B0700
164
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

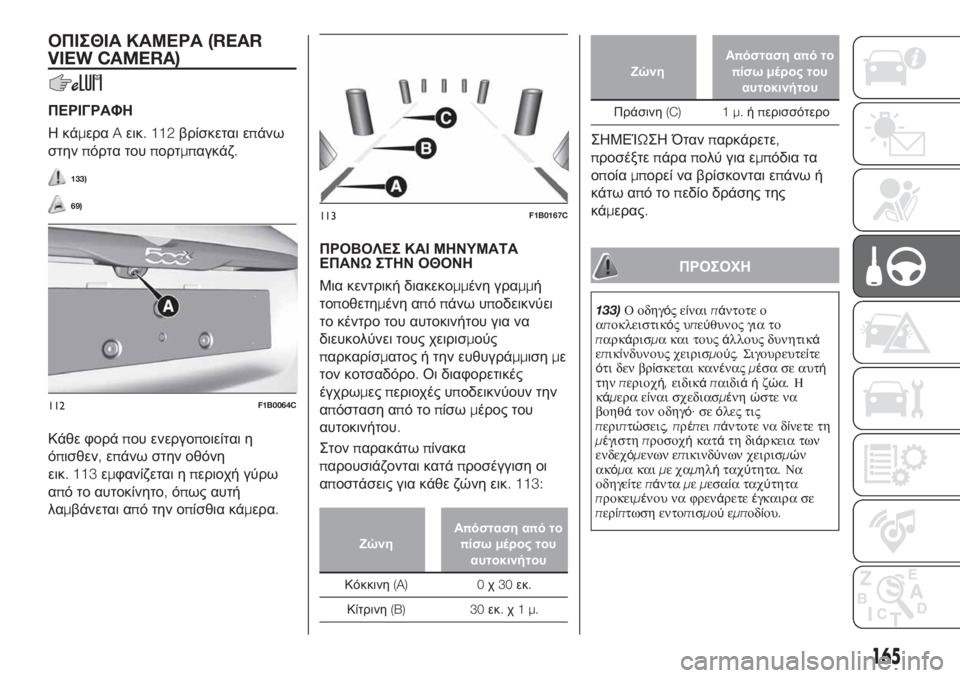

ΟΠΙΣΘΙΑ ΚΑΜΕΡΑ(REAR
VIEW CAMERA)
ΠΕΡΙΓΡΑΦΗ
ΗκάμεραAεικ. 112βρίσκεται επάνω
στηνπόρτα τουπορτμπαγκάζ.
133)
69)
Κάθε φοράπου ενεργοποιείται η
όπισθεν,επάνω στην οθόνη
εικ. 113εμφανίζεται ηπεριοχή γύρω
από το αυτοκίνητο,όπως αυτή
λαμβάνεται από την οπίσθια κάμερα.
ΠΡΟΒΟΛΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΕΠΑΝΩΣΤΗΝ ΟΘΟΝΗ
Μια κεντρική διακεκομμένη γραμμή
τοποθετημένη απόπάνω υποδεικνύει
το κέντρο του αυτοκινήτου για να
διευκολύνει τους χειρισμούς
παρκαρίσματος ή την ευθυγράμμισημε
τον κοτσαδόρο.Οι διαφορετικές
έγχρωμεςπεριοχές υποδεικνύουν την
απόσταση απότοπίσωμέρος του
αυτοκινήτου.
Στονπαρακάτωπίνακα
παρουσιάζονται κατάπροσέγγιση οι
αποστάσεις για κάθε ζώνη εικ. 113:
ΖώνηΑπόσταση απότο
πίσωμέρος του
αυτοκινήτου
Κόκκινη(A) 0χ30εκ.
Κίτρινη(B) 30εκ.χ1μ.
ΖώνηΑπόσταση απότο
πίσωμέρος του
αυτοκινήτου
Πράσινη(C) 1 μ.ήπερισσότερο
ΣΗΜΕΊΩΣΗ Ότανπαρκάρετε,
προσέξτεπάραπολύ για εμπόδια τα
οποίαμπορεί να βρίσκονται επάνω ή
κάτω απότοπεδίο δράσης της
κάμερας.
ΠΡΟΣΟΧΗ
133)Ο οδηγόςείναιπάντοτε ο
αποκλειστικόςυπεύθυνος για το
παρκάρισμα και τουςάλλους δυνητικά
επικίνδυνους χειρισμούς.Σιγουρευτείτε
ότι δεν βρίσκεται κανέναςμέσα σε αυτή
τηνπεριοχή,ειδικάπαιδιάήζώα.Η
κάμερα είναι σχεδιασμένηώστε να
βοηθάτον οδηγό·σεόλες τις
περιπτώσεις,πρέπειπάντοτε να δίνετε τη
μ
έγιστηπροσοχήκατάτη διάρκεια των
ενδεχόμενων επικινδύνων χειρισμών
ακόμα καιμεχαμηλήταχύτητα.Να
οδηγείτεπάνταμεμεσαία ταχύτητα
προκειμένου να φρενάρετεέγκαιρα σε
περίπτωση εντοπισμούεμποδίου.
112F1B0064C
113F1B0167C
165

Σημείωση
69)Για τη σωστήλειτουργία του
συστήματος είναι απαραίτητο η κάμερα
να είναιπάντα καθαρή,χωρίςλάσπη,
χιόνιήπάγο.Προσέξτεέτσιώστε ναμην
γρατζουνίσετεήκάνετε ζημιάστην
κάμερα ενώτην καθαρίζετε,αποφύγετε
τη χρήση στεγνών,άγριωνήσκληρών
πανιών.Ηκάμερα θαπρέ
πει ναπλένεται
με καθαρόνερό,ενδεχομένωςμε την
προσθήκη απορρυπαντικούγια οχήματα.
Σεπλυντήρια αυτοκινήτων,καθαρίστε
την κάμερα γρήγορα κρατώντας το
ακροφύσιο του ψεκασμούυπόπίεση σε
απόσταση τουλάχιστον10εκ.απότην
κάμερα.Μην τοποθετείτε αυτοκόλλητα
επάνω στην κάμερα.
ΡΥΜΟΥΛΚΗΣΗ ΤΡΕΪΛΕΡ
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
134) 135)
Το αυτοκίνητοπρέπει να εφοδιαστείμε
ένα κοτσαδόρο εγκεκριμένου τύπου
και ένα επαρκές ηλεκτρικό σύστημα για
την έλξη τροχόσπιτων ή τρέιλερ.Όταν
ζητηθεί η εγκατάστασημετά την αγορά
του αυτοκινήτου,αυτήπρέπει να γίνει
από ειδικευμένοπροσωπικό.
Τοποθετήστε οποιουσδήποτε ειδικούς
και/ήπρόσθετους καθρέφτες όπως
ορίζει ο τρέχον Κώδικας Οδικής
Κυκλοφορίας.
Να θυμάστε ότι όταν έλκετε ένα
τρέιλερ,το κατέβασμα σε κατηφόρες
είναι δυσκολότερο από το ανέβασμα,
οι αποστάσεις φρεναρίσματος
αυξάνονται και τοπροσπέρασμα
χρειάζεταιπερισσότερο χώρο ανάλογα
με το συνολικό βάρος.Όταν
κατεβαίνετεμία κατηφόρα βάλτεμία
μικρότερη ταχύτητα,αντί να
χρησι
μοποιείτε συνεχώς το φρένο.Το
βάρος του τρέιλερ επάνω στον
κοτσαδόρο του αυτοκινήτουμειώνει
κατά την ίδια τιμή τη δυνατότητα
φόρτωσης του αυτοκινήτου.Λάβετε
υπόψη το βάρος του αυτοκινήτουμε
πλήρες φορτίο,συμπεριλαμβανομένων
των αξεσουάρ και των αποσκευών γιανα είστε σίγουροι ότι δεν υπερβαίνετε
τομέγιστο επιτρεπόμενο βάρος έλξης
(αναγράφεται στην έγκριση τύπου)
Να σέβεστε τα όρια ταχύτηταςπου
ισχύουν σε κάθε χώρα για αυτοκίνητα
που ρυμουλκούν τρέιλερ.Σε όλες τις
περιπτώσεις,ημέγιστη ταχύτητα δεν
πρέπει να υπερβαίνει τα100χλμ/ώρα.
Αν υπάρχει ηλεκτρικό φρένοπρέπει να
τροφοδοτείται κατευθείαν από την
μπαταρίαμε ένα καλώδιομεδιάμετρο
όχι
μ
ικρότερη από2,5 mm2.Επιπλέον
επιτρέπεται να συνδέσετε στο
ηλεκτρικό σύστημα του αυτοκινήτου
μόνο το καλώδιο για την τροφοδοσία
ενόςπιθανού ηλεκτρικού φρένου και
το καλώδιο για έναν λαμπτήρα
εσωτερικού φωτισμού του τρέιλερμε
ισχύ όχιμεγαλύτερη από15W.Για τις
συνδέσεις χρησιμοποιήσετε τημονάδα
ελέγχουμε καλώδιο,από την
μπαταρία,διατομής όχιμικρότερης από
2,5 mm
2.Η χρήση βοηθητικών
φορτίων διαφορετικών απότα
εξωτερικά φώτα(π.χ.ηλεκτρικού
φρένου)πρέπει να γίνεταιμε τον
κινητήρα σε λειτουργία.
ΕΓΚΑΤΑΣΤΑΣΗ ΚΟΤΣΑΔΟΡΟΥ
Η εγκατάσταση του κοτσαδόρου
πρέπει να γίνει από εξειδικευμένο
προσωπικό το οποίο δεσμεύεται να
εφαρμόσει όλες τιςπρόσθετες
πληροφορίεςπου δίνονται από τον
166
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ

κατασκευαστή της διάταξης αυτής.
Επίσηςπρέπει να συμφωνείμε τους
ισχύοντες κανόνεςπου αναφέρονται
στον Κανονισμό94/20/CEEκαι στις
μετέπειτα τροποποιήσεις αυτής.
Για οποιαδήποτε έκδοσηπρέπει να
χρησιμοποιηθεί η κατάλληλη διάταξη
ρυμούλκησης(κοτσαδόρος)σύμφωνα
με το βάροςπουμπορεί να
ρυμουλκήσει το αυτοκίνητο στο οποίο
θα γίνει η εγκατάσταση.
Για την ηλεκτρική σύνδεσηπρέπει να
τοποθετηθείμία χωνευτή ένωση,που
γενικά βρίσκεται στο αντίστοιχο
μπράτσοπου συνήθως είναι
στερεωμένο επάνω στον κοτσαδόρο
καιπρέπει να εγκατασταθεί επάνω στο
αυτοκίνητομία ειδικήμονάδα ελέγχου
για τη λειτουργία των εξωτερικών
φώτων του τρέιλερ.
Οι ηλεκτρικές
συνδέσειςπρέπει να γίνονταιμε
ενώσεις των7ή13 πόλωνπου
τροφοδοτούνταιμε12VDC (κανόνες
CUNA/UNIκαιISO/DIN)τηρώντας τις
οδηγίεςπου αναφέρει ο
κατασκευαστής του αυτοκινήτου και/ή
ο κατασκευαστής του κοτσαδόρου.
167

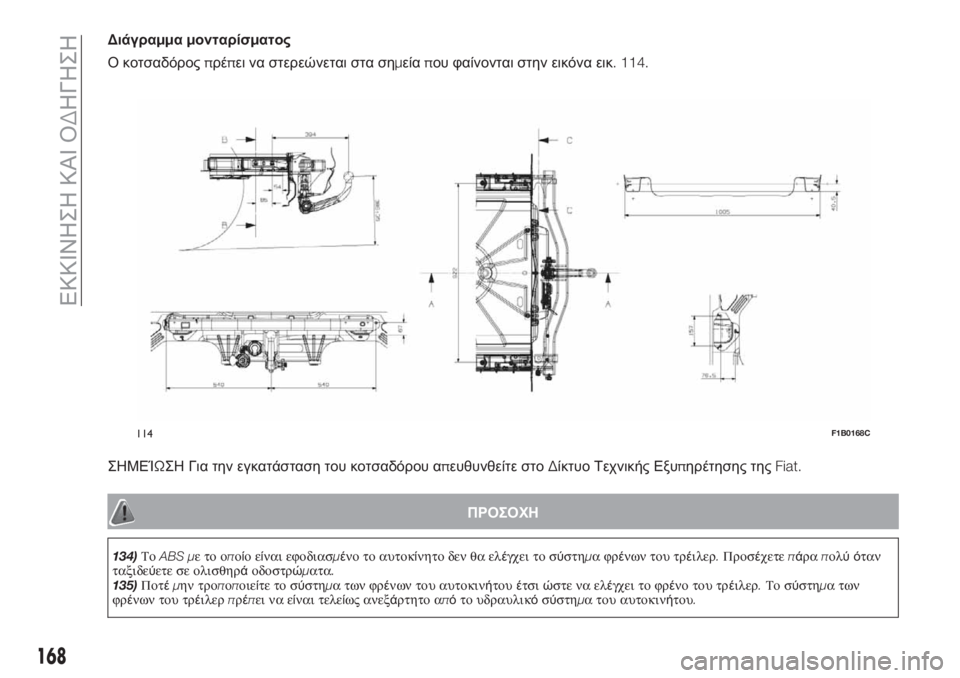

Διάγραμμαμονταρίσματος
Ο κοτσαδόροςπρέπει να στερεώνεται στα σημείαπου φαίνονται στην εικόνα εικ. 114.
ΣΗΜΕΊΩΣΗ Για την εγκατάσταση του κοτσαδόρου απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησης τηςFiat.
ΠΡΟΣΟΧΗ
134)ΤοABS μετοοποίοείναι εφοδιασμένο το αυτοκίνητο δεν θα ελέγχει το σύστημαφρένων του τρέιλερ.Προσέχετεπάραπολύόταν
ταξιδεύετε σε ολισθηράοδοστρώματα.
135)Ποτέμην τροποποιείτε το σύστημα των φρένων του αυτοκινήτουέτσιώστε να ελέγχει το φρένο του τρέιλερ.Το σύστημα των
φρένων του τρέιλερπρέπει να είναι τελείως ανεξάρτητο απότο υδραυλικόσ
ύστημα του αυτοκινήτου.
114F1B0168C
168
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
