FIAT 500X 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

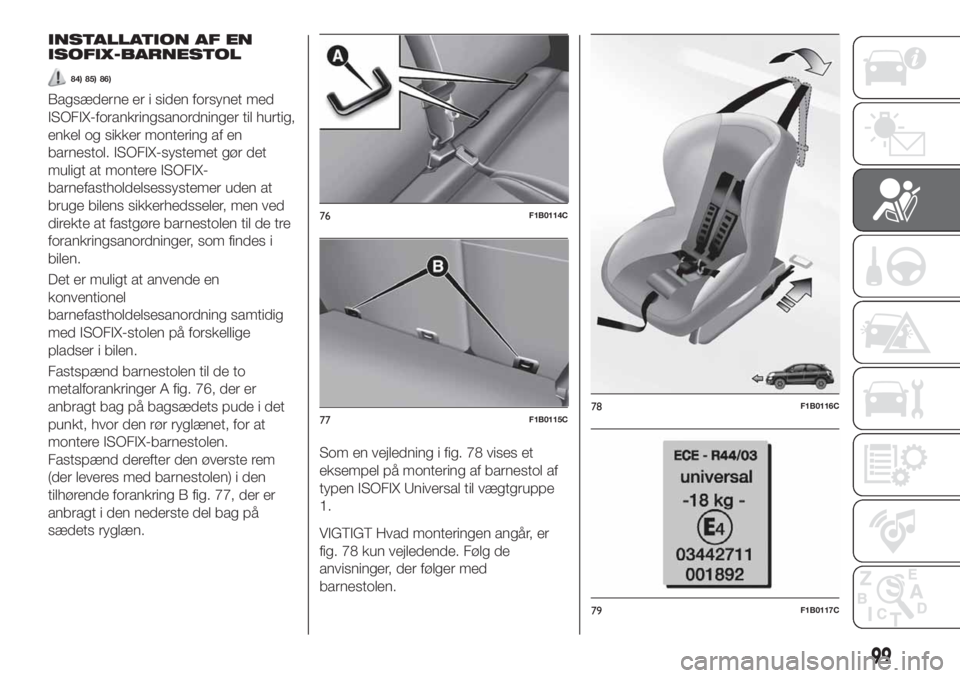

INSTALLATION AF EN
ISOFIX-BARNESTOL
84) 85) 86)
Bagsæderne er i siden forsynet med
ISOFIX-forankringsanordninger til hurtig,
enkel og sikker montering af en
barnestol. ISOFIX-systemet gør det
muligt at montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de tre
forankringsanordninger, som findes i
bilen.
Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
Fastspænd barnestolen til de to
metalforankringer A fig. 76, der er
anbragt bag på bagsædets pude i det
punkt, hvor den rør ryglænet, for at
montere ISOFIX-barnestolen.
Fastspænd derefter den øverste rem
(der leveres med barnestolen) i den
tilhørende forankring B fig. 77, der er
anbragt i den nederste del bag på
sædets ryglæn.Som en vejledning i fig. 78 vises et
eksempel på montering af barnestol af
typen ISOFIX Universal til vægtgruppe
1.
VIGTIGT Hvad monteringen angår, er
fig. 78 kun vejledende. Følg de
anvisninger, der følger med
barnestolen.
76F1B0114C
77F1B0115C78F1B0116C
79F1B0117C
99

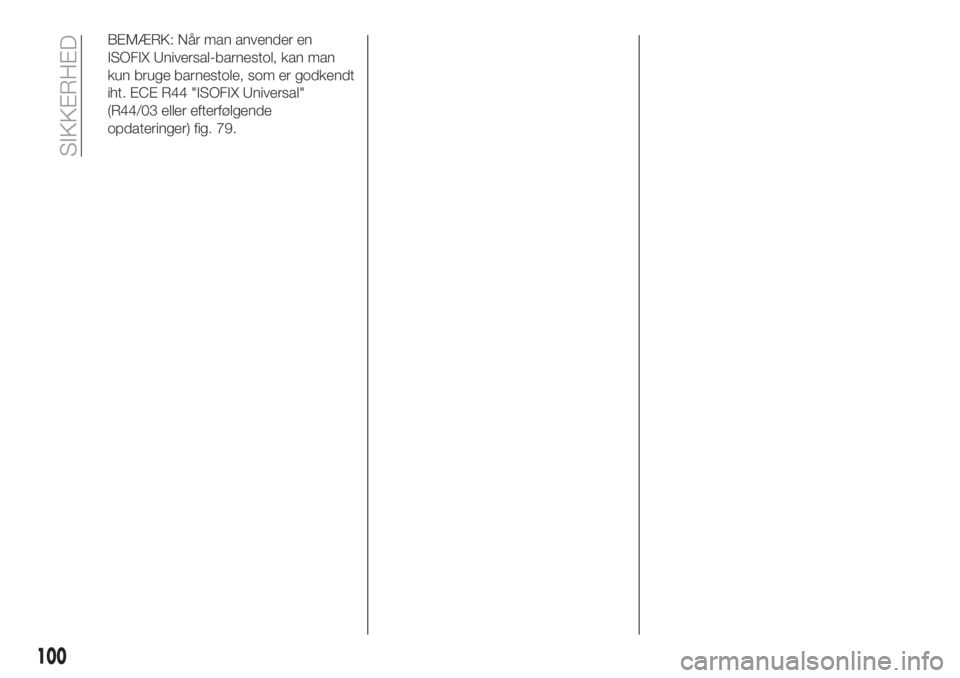

BEMÆRK: Når man anvender en
ISOFIX Universal-barnestol, kan man
kun bruge barnestole, som er godkendt
iht. ECE R44 "ISOFIX Universal"
(R44/03 eller efterfølgende
opdateringer) fig. 79.
100
SIKKERHED

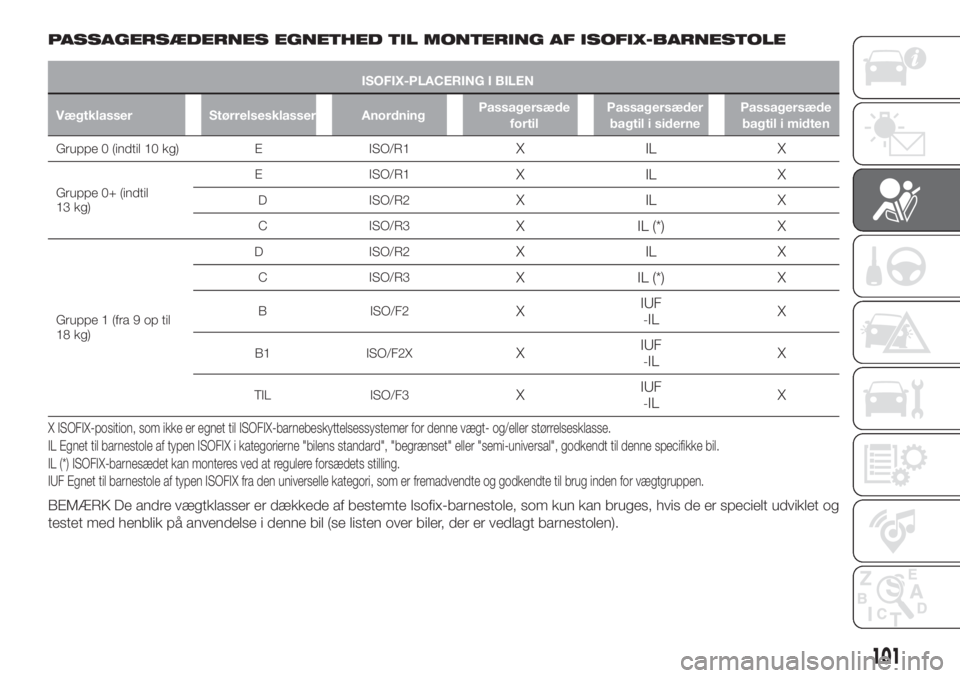

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
ISOFIX-PLACERING I BILEN
Vægtklasser Størrelsesklasser AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
Gruppe 0 (indtil 10 kg) E ISO/R1XILX
Gruppe 0+ (indtil
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 op til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
TIL ISO/F3XIUF-ILX
X ISOFIX-position, som ikke er egnet til ISOFIX-barnebeskyttelsessystemer for denne vægt- og/eller størrelsesklasse.
IL Egnet til barnestole af typen ISOFIX i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
IL (*) ISOFIX-barnesædet kan monteres ved at regulere forsædets stilling.
IUF Egnet til barnestole af typen ISOFIX fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
BEMÆRK De andre vægtklasser er dækkede af bestemte Isofix-barnestole, som kun kan bruges, hvis de er specielt udviklet og
testet med henblik på anvendelse i denne bil (se listen over biler, der er vedlagt barnestolen).
101

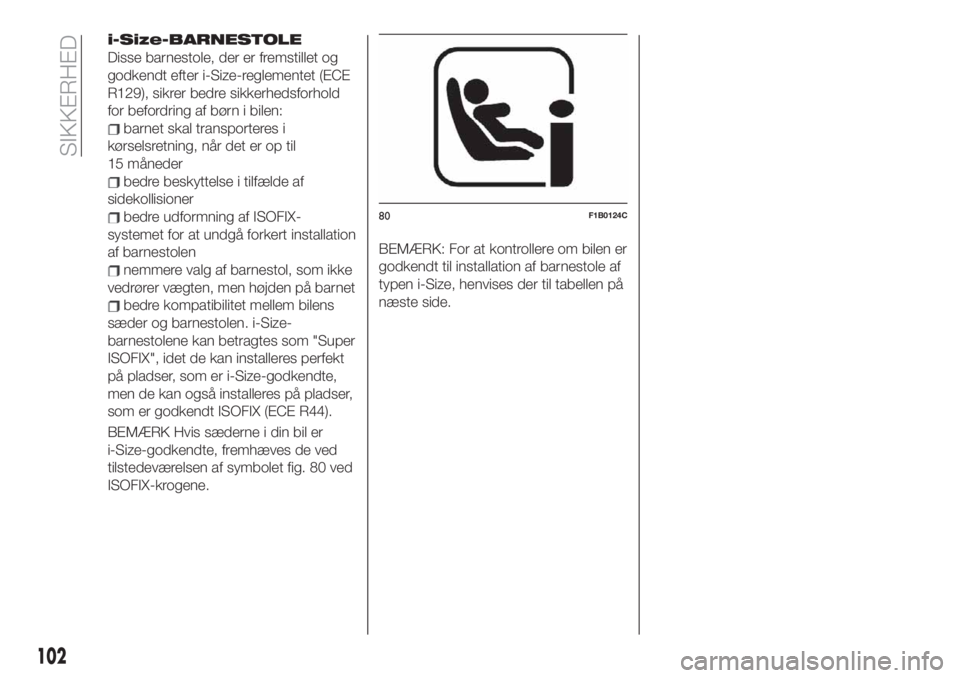

i-Size-BARNESTOLE
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til
15 måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert installation
af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
BEMÆRK Hvis sæderne i din bil er
i-Size-godkendte, fremhæves de ved
tilstedeværelsen af symbolet fig. 80 ved
ISOFIX-krogene.BEMÆRK: For at kontrollere om bilen er
godkendt til installation af barnestole af
typen i-Size, henvises der til tabellen på
næste side.
80F1B0124C
102
SIKKERHED

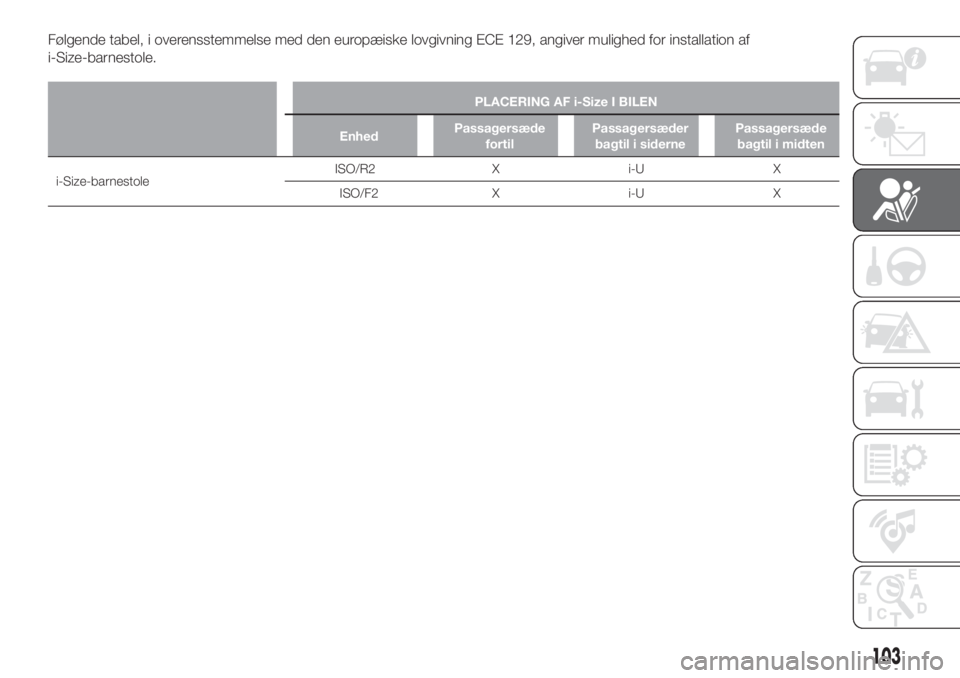

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af
i-Size-barnestole.
PLACERING AF i-Size I BILEN
EnhedPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
i-Size-barnestoleISO/R2 X i-U X
ISO/F2 X i-U X
103

ANBEFALEDE BARNESTOLE FRA FCA TIL DIN 500X
Lineaccessori MOPAR®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+: Fra
fødsel til 13 kg / fra
40 cm til 80 cm
BeSafe iZi Go Modular
Fiat ordrenummer: 71808564
Universal/i-Size-barnestol
Skal installeres bagudvendt og kun ved
brug af bilens sikkerhedsseler, eller på
i-Size-base (kan købes separat) og
bilens ISOFIX-forankringsbeslag.
Den skal monteres på bagsæderne i
siden. ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
104
SIKKERHED

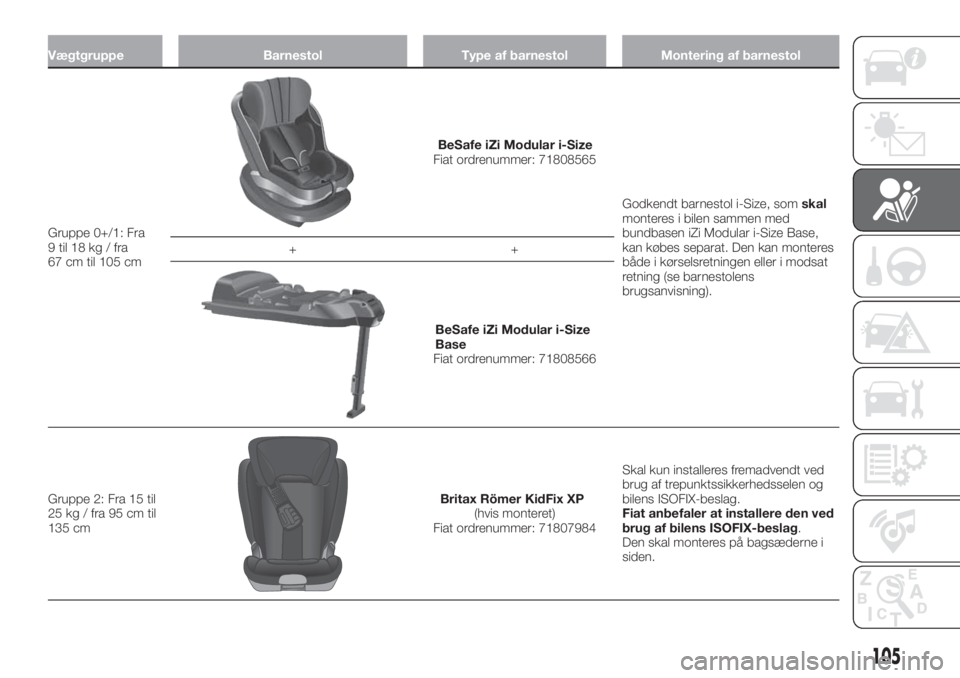

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+/1: Fra
9 til 18 kg / fra
67 cm til 105 cm
BeSafe iZi Modular i-Size
Fiat ordrenummer: 71808565
Godkendt barnestol i-Size, somskal
monteres i bilen sammen med
bundbasen iZi Modular i-Size Base,
kan købes separat. Den kan monteres
både i kørselsretningen eller i modsat
retning (se barnestolens
brugsanvisning). ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
Gruppe 2: Fra 15 til
25 kg / fra 95 cm til
135 cm
Britax Römer KidFix XP
(hvis monteret)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
bilens ISOFIX-beslag.
Fiat anbefaler at installere den ved
brug af bilens ISOFIX-beslag.
Den skal monteres på bagsæderne i
siden.
105

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 3: Fra 22 til
36 kg / fra 136 cm
til 150 cmBritax Römer KidFix XP
(hvis monteret)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
bilens ISOFIX-beslag.
Fiat anbefaler at installere den ved
brug af bilens ISOFIX-beslag.
Den skal monteres på bagsæderne i
siden.
106
SIKKERHED

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads i
tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis man kobler passagersidens
frontairbag fra, skal man altid se efter,
om kontrollampen i instrumentgruppen
lyser for at sikre, at frakoblingen virkelig
er gennemført.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn i
hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert eller
at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen eri stand til at holde et barn fast under en
kollision.
Hvis bilen har været involveret i en
ulykke, skal barnestolen udskiftes med
en ny. Udskift endvidere, afhængigt af
den monterede barnestols type,
Isofix-forankringerne eller
sikkerhedsselen, til hvilken barnestolen
er fastgjort.
Hvis det er nødvendigt, kan den
bageste nakkestøtte fjernes for at lette
monteringen af en barnestol.
Nakkestøtten skal altid være i bilen og
monteres, hvis der skal sidde en voksen
på sædet eller et barn på en barnestol
uden ryglæn.
BEMÆRK
76)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision vil
kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
77)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt mod
kørselsretningen, er angivet med passende
symboler på mærkaten på solskærmen.
Overhold altid anvisningerne på
solskærmen i passagersiden (se afsnittet
"Ekstra beskyttelsessystem (SRS) Airbag").78)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
frontairbag og sideairbag deaktiveres via
displayhovedmenuen (se beskrivelsen i
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende"). Kontrollér
altid ved hjælp af lysdioden
OFFpå
panelet på instrumentpanelet, at
frakoblingen af airbaggen virkelig er
gennemført. Flyt desuden passagersædet
så langt tilbage som muligt for at undgå
berøring mellem barnestolen og
instrumentpanelet.
79)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
80)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning. I
tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
81)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
82)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
107

83)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet. I
tilfælde af uheld kan sikkerhedsselen ikke
fastholde barnet, og det kan medføre
alvorlige og dødelige kvæstelser. Barnet
skal derfor altid spænde sikkerhedsselen
korrekt.
84)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
85)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle tre
forankringsanordninger, er barnestolen ikke
i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.
86)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som producenten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager
sideairbag foran til beskyttelse af
bækken, brystkasse og skulder
(sidebag) for fører og passager
sideairbag til beskyttelse af hovedet
på forsædepassagerer og passagerer i
siden på bagsædet (gardinairbag)
knæairbag i førersiden (hvis
monteret).
Placeringen af bilens airbags er
afmærket med skriften "AIRBAG",
anbragt på midten af rattet, på panelet,
på sidebeklædningen eller på en
mærkat i nærheden af airbaggens
åbningspunkt.
FRONTAIRBAGS
Frontairbags i (fører- og passagersiden)
og airbag til førerens knæ (hvis
monteret) tjener til at beskytte
personerne på forsæderne ved at
indskyde en pude mellem kroppen og
rattet eller instrumentpanelet i tilfælde af
en middelsvær frontal kollision.Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre
påvirkninger (sidekollision, påkørsel
bagfra, overrulning osv.) ikke tegn på
mangelfuld funktion af systemet.
Frontairbags (fører- og passagersiden)
erstatter ikke sikkerhedsselerne, men
supplerer disses virkning.
Sikkerhedsselerne bør derfor altid
benyttes således som det er foreskrevet
i europæisk lovgivning såvel som i de
fleste ikke-europæiske lande.
En person, der ikke anvender
sikkerhedssele, vil ved en kollision blive
slynget frem og kan ramme puden
inden denne er helt udfoldet. I så fald vil
puden ikke kunne yde optimal virkning.
Det kan forekomme, at frontairbags
ikke aktiveres i følgende tilfælde:
Ved påkørsel af let deformerbare
objekter, som ikke påvirker overfladen
af selve bilens front (f.eks. hvis en
kofanger rammer autoværnet).
Hvis bilen kiler sig ind under køretøjer
eller beskyttelsesanordninger (f.eks.
lastbiler eller autoværn).
Hvis airbaggene ikke aktiveres i
ovennævnte tilfælde, skyldes det at
airbaggene muligvis ikke tilbyder nogen
ekstra beskyttelse i forhold til
sikkerhedsselerne og derfor er deres
aktivering unødvendig.
108
SIKKERHED
