FIAT 500X 2019 Kezelési és karbantartási útmutató (in Hungarian)

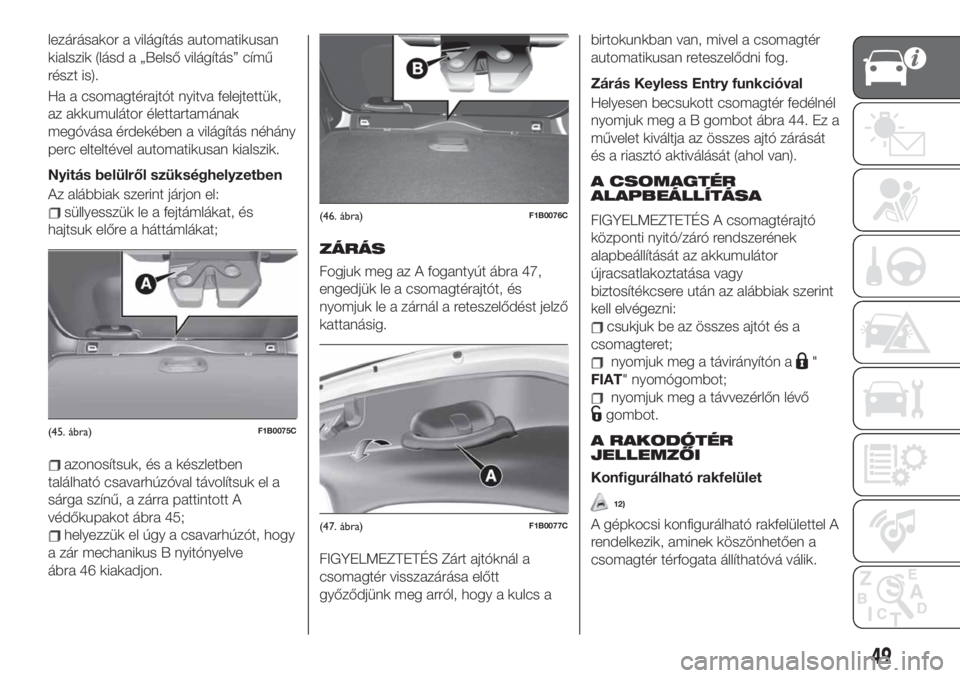

lezárásakor a világítás automatikusan
kialszik (lásd a „Belső világítás” című
részt is).
Ha a csomagtérajtót nyitva felejtettük,
az akkumulátor élettartamának
megóvása érdekében a világítás néhány
perc elteltével automatikusan kialszik.
Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjon el:
süllyesszük le a fejtámlákat, és
hajtsuk előre a háttámlákat;
azonosítsuk, és a készletben
található csavarhúzóval távolítsuk el a
sárga színű, a zárra pattintott A
védőkupakot ábra 45;
helyezzük el úgy a csavarhúzót, hogy
a zár mechanikus B nyitónyelve
ábra 46 kiakadjon.
ZÁRÁS
Fogjuk meg az A fogantyút ábra 47,
engedjük le a csomagtérajtót, és
nyomjuk le a zárnál a reteszelődést jelző
kattanásig.
FIGYELMEZTETÉS Zárt ajtóknál a
csomagtér visszazárása előtt
győződjünk meg arról, hogy a kulcs abirtokunkban van, mivel a csomagtér
automatikusan reteszelődni fog.
Zárás Keyless Entry funkcióval
Helyesen becsukott csomagtér fedélnél
nyomjuk meg a B gombot ábra 44. Ez a
művelet kiváltja az összes ajtó zárását
és a riasztó aktiválását (ahol van).
A CSOMAGTÉR
ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS A csomagtérajtó
központi nyitó/záró rendszerének
alapbeállítását az akkumulátor
újracsatlakoztatása vagy
biztosítékcsere után az alábbiak szerint
kell elvégezni:
csukjuk be az összes ajtót és a
csomagteret;
nyomjuk meg a távirányítón a"
FIAT" nyomógombot;
nyomjuk meg a távvezérlőn lévő
gombot.
A RAKODÓTÉR
JELLEMZŐI
Konfigurálható rakfelület
12)
A gépkocsi konfigurálható rakfelülettel A
rendelkezik, aminek köszönhetően a
csomagtér térfogata állíthatóvá válik.
(45. ábra)F1B0075C
(46. ábra)F1B0076C
(47. ábra)F1B0077C
49

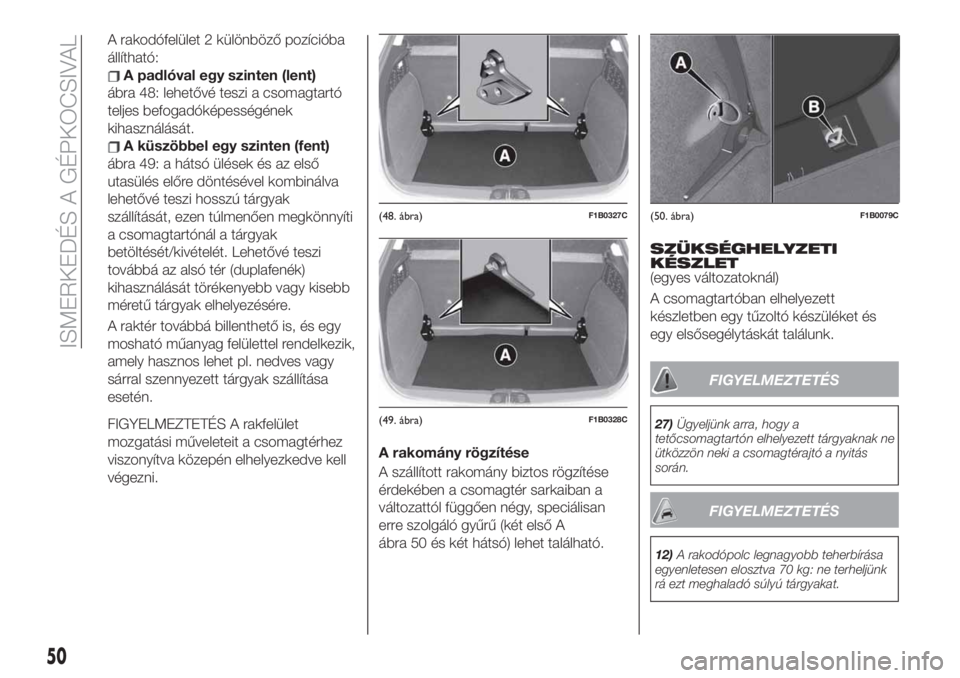

A rakodófelület 2 különböző pozícióba
állítható:
A padlóval egy szinten (lent)
ábra 48: lehetővé teszi a csomagtartó
teljes befogadóképességének
kihasználását.
A küszöbbel egy szinten (fent)
ábra 49: a hátsó ülések és az első
utasülés előre döntésével kombinálva
lehetővé teszi hosszú tárgyak
szállítását, ezen túlmenően megkönnyíti
a csomagtartónál a tárgyak
betöltését/kivételét. Lehetővé teszi
továbbá az alsó tér (duplafenék)
kihasználását törékenyebb vagy kisebb
méretű tárgyak elhelyezésére.
A raktér továbbá billenthető is, és egy
mosható műanyag felülettel rendelkezik,
amely hasznos lehet pl. nedves vagy
sárral szennyezett tárgyak szállítása
esetén.
FIGYELMEZTETÉS A rakfelület
mozgatási műveleteit a csomagtérhez
viszonyítva közepén elhelyezkedve kell
végezni.
A rakomány rögzítése
A szállított rakomány biztos rögzítése
érdekében a csomagtér sarkaiban a
változattól függően négy, speciálisan
erre szolgáló gyűrű (két első A
ábra 50 és két hátsó) lehet található.
SZÜKSÉGHELYZETI
KÉSZLET
(egyes változatoknál)
A csomagtartóban elhelyezett
készletben egy tűzoltó készüléket és
egy elsősegélytáskát találunk.
FIGYELMEZTETÉS
27)Ügyeljünk arra, hogy a
tetőcsomagtartón elhelyezett tárgyaknak ne
ütközzön neki a csomagtérajtó a nyitás
során.
FIGYELMEZTETÉS
12)A rakodópolc legnagyobb teherbírása
egyenletesen elosztva 70 kg: ne terheljünk
rá ezt meghaladó súlyú tárgyakat.
(48. ábra)F1B0327C
(49. ábra)F1B0328C
(50. ábra)F1B0079C
50

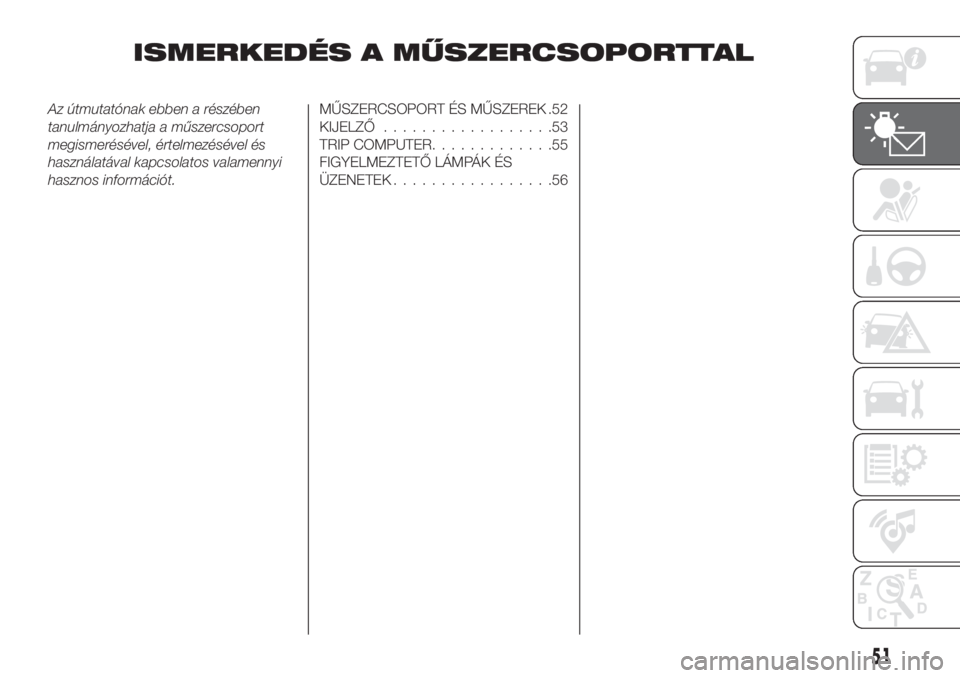

ISMERKEDÉS A GÉPKOCSIVAL

ISMERKEDÉS A MŰSZERCSOPORTTAL
Az útmutatónak ebben a részében
tanulmányozhatja a műszercsoport
megismerésével, értelmezésével és
használatával kapcsolatos valamennyi
hasznos információt.MŰSZERCSOPORT ÉS MŰSZEREK .52
KIJELZŐ..................53
TRIP COMPUTER.............55
FIGYELMEZTETŐ LÁMPÁK ÉS
ÜZENETEK.................56
51

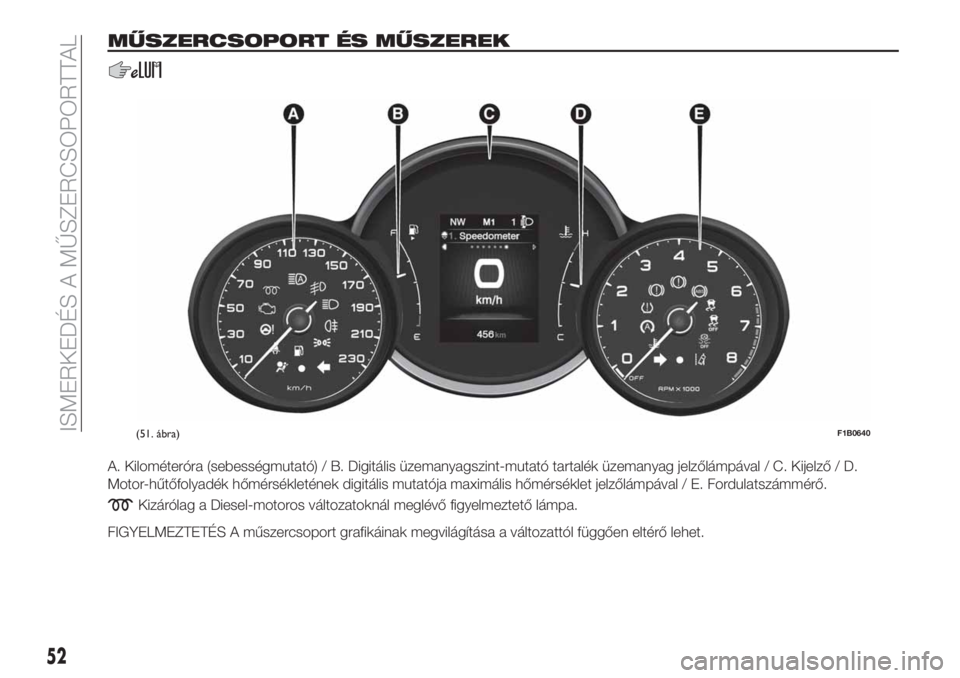

MŰSZERCSOPORT ÉS MŰSZEREK
A. Kilométeróra (sebességmutató) / B. Digitális üzemanyagszint-mutató tartalék üzemanyag jelzőlámpával / C. Kijelző / D.
Motor-hűtőfolyadék hőmérsékletének digitális mutatója maximális hőmérséklet jelzőlámpával / E. Fordulatszámmérő.
Kizárólag a Diesel-motoros változatoknál meglévő figyelmeztető lámpa.
FIGYELMEZTETÉS A műszercsoport grafikáinak megvilágítása a változattól függően eltérő lehet.
(51. ábra)F1B0640
52
ISMERKEDÉS A MŰSZERCSOPORTTAL

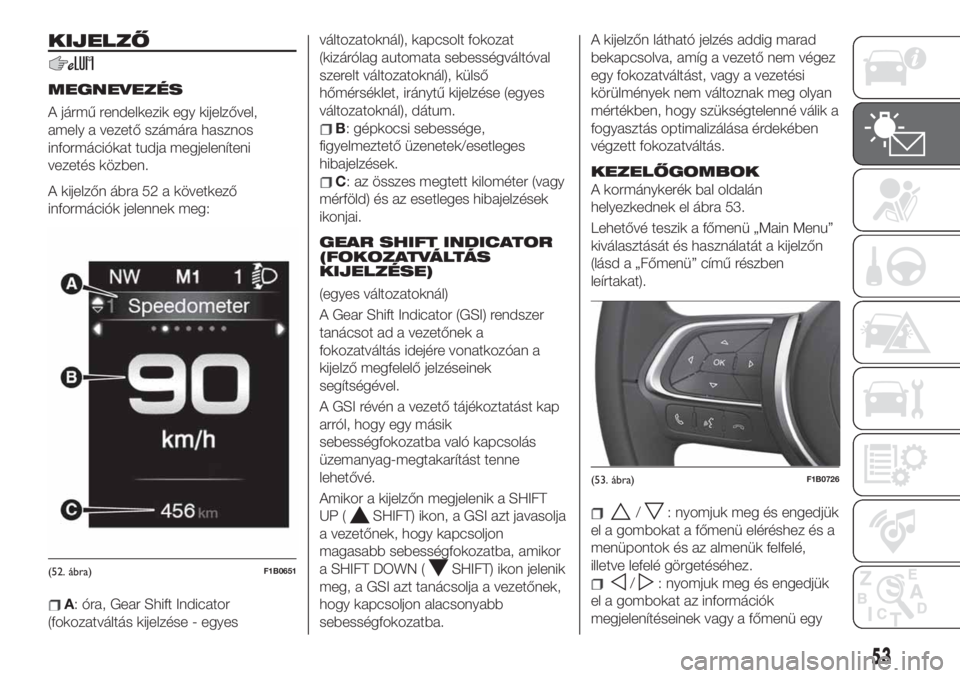

KIJELZŐ
MEGNEVEZÉS
A jármű rendelkezik egy kijelzővel,
amely a vezető számára hasznos
információkat tudja megjeleníteni
vezetés közben.
A kijelzőn ábra 52 a következő
információk jelennek meg:
A: óra, Gear Shift Indicator
(fokozatváltás kijelzése - egyesváltozatoknál), kapcsolt fokozat
(kizárólag automata sebességváltóval
szerelt változatoknál), külső
hőmérséklet, iránytű kijelzése (egyes
változatoknál), dátum.
B: gépkocsi sebessége,
figyelmeztető üzenetek/esetleges
hibajelzések.
C: az összes megtett kilométer (vagy
mérföld) és az esetleges hibajelzések
ikonjai.
GEAR SHIFT INDICATOR
(FOKOZATVÁLTÁS
KIJELZÉSE)
(egyes változatoknál)
A Gear Shift Indicator (GSI) rendszer
tanácsot ad a vezetőnek a
fokozatváltás idejére vonatkozóan a
kijelző megfelelő jelzéseinek
segítségével.
A GSI révén a vezető tájékoztatást kap
arról, hogy egy másik
sebességfokozatba való kapcsolás
üzemanyag-megtakarítást tenne
lehetővé.
Amikor a kijelzőn megjelenik a SHIFT
UP (
SHIFT) ikon, a GSI azt javasolja
a vezetőnek, hogy kapcsoljon
magasabb sebességfokozatba, amikor
a SHIFT DOWN (
SHIFT) ikon jelenik
meg, a GSI azt tanácsolja a vezetőnek,
hogy kapcsoljon alacsonyabb
sebességfokozatba.A kijelzőn látható jelzés addig marad
bekapcsolva, amíg a vezető nem végez
egy fokozatváltást, vagy a vezetési
körülmények nem változnak meg olyan
mértékben, hogy szükségtelenné válik a
fogyasztás optimalizálása érdekében
végzett fokozatváltás.
KEZELŐGOMBOK
A kormánykerék bal oldalán
helyezkednek el ábra 53.
Lehetővé teszik a főmenü „Main Menu”
kiválasztását és használatát a kijelzőn
(lásd a „Főmenü” című részben
leírtakat).
/: nyomjuk meg és engedjük
el a gombokat a főmenü eléréshez és a
menüpontok és az almenük felfelé,
illetve lefelé görgetéséhez.
/: nyomjuk meg és engedjük
el a gombokat az információk
megjelenítéseinek vagy a főmenü egy(52. ábra)F1B0651
(53. ábra)F1B0726
53

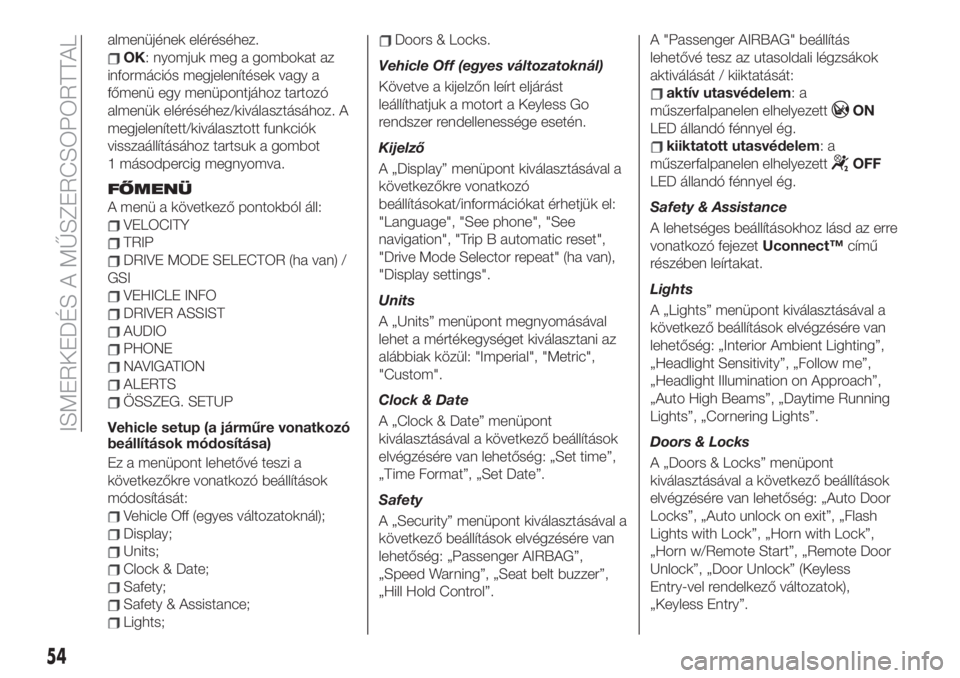

almenüjének eléréséhez.
OK: nyomjuk meg a gombokat az
információs megjelenítések vagy a
főmenü egy menüpontjához tartozó
almenük eléréséhez/kiválasztásához. A
megjelenített/kiválasztott funkciók
visszaállításához tartsuk a gombot
1 másodpercig megnyomva.
FŐMENÜ
A menü a következő pontokból áll:
VELOCITY
TRIP
DRIVE MODE SELECTOR (ha van) /
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
ALERTS
ÖSSZEG. SETUP
Vehicle setup (a járműre vonatkozó
beállítások módosítása)
Ez a menüpont lehetővé teszi a
következőkre vonatkozó beállítások
módosítását:
Vehicle Off (egyes változatoknál);
Display;
Units;
Clock & Date;
Safety;
Safety & Assistance;
Lights;
Doors & Locks.
Vehicle Off (egyes változatoknál)
Követve a kijelzőn leírt eljárást
leállíthatjuk a motort a Keyless Go
rendszer rendellenessége esetén.
Kijelző
A „Display” menüpont kiválasztásával a
következőkre vonatkozó
beállításokat/információkat érhetjük el:
"Language", "See phone", "See
navigation", "Trip B automatic reset",
"Drive Mode Selector repeat" (ha van),
"Display settings".
Units
A „Units” menüpont megnyomásával
lehet a mértékegységet kiválasztani az
alábbiak közül: "Imperial", "Metric",
"Custom".
Clock & Date
A „Clock & Date” menüpont
kiválasztásával a következő beállítások
elvégzésére van lehetőség: „Set time”,
„Time Format”, „Set Date”.
Safety
A „Security” menüpont kiválasztásával a
következő beállítások elvégzésére van
lehetőség: „Passenger AIRBAG”,
„Speed Warning”, „Seat belt buzzer”,
„Hill Hold Control”.A "Passenger AIRBAG" beállítás
lehetővé tesz az utasoldali légzsákok
aktiválását / kiiktatását:
aktív utasvédelem:a
műszerfalpanelen elhelyezett
ON
LED állandó fénnyel ég.
kiiktatott utasvédelem:a
műszerfalpanelen elhelyezett
OFF
LED állandó fénnyel ég.
Safety & Assistance
A lehetséges beállításokhoz lásd az erre
vonatkozó fejezetUconnect™című
részében leírtakat.
Lights
A „Lights” menüpont kiválasztásával a
következő beállítások elvégzésére van
lehetőség: „Interior Ambient Lighting”,
„Headlight Sensitivity”, „Follow me”,
„Headlight Illumination on Approach”,
„Auto High Beams”, „Daytime Running
Lights”, „Cornering Lights”.
Doors & Locks
A „Doors & Locks” menüpont
kiválasztásával a következő beállítások
elvégzésére van lehetőség: „Auto Door
Locks”, „Auto unlock on exit”, „Flash
Lights with Lock”, „Horn with Lock”,
„Horn w/Remote Start”, „Remote Door
Unlock”, „Door Unlock” (Keyless
Entry-vel rendelkező változatok),
„Keyless Entry”.
54
ISMERKEDÉS A MŰSZERCSOPORTTAL

MEGJEGYZÉSUconnect™
rendszerrel ellátott gépkocsiknál néhány
menüpont a műszercsoport helyett
ennek a rendszernek a kijelzőjén jelenik
meg, és a kezelése is ott történik (lásd a
Multimédiával foglalkozó fejezetben
vagy az online rendelkezésre álló

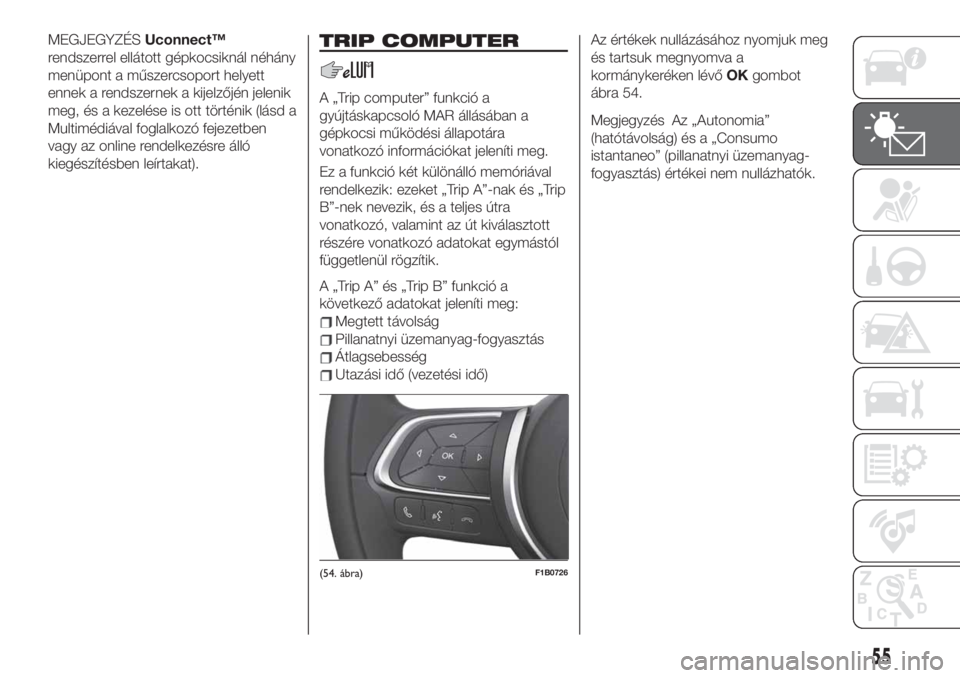

kiegészítésben leírtakat).TRIP COMPUTER
A „Trip computer” funkció a
gyújtáskapcsoló MAR állásában a
gépkocsi működési állapotára
vonatkozó információkat jeleníti meg.
Ez a funkció két különálló memóriával
rendelkezik: ezeket „Trip A”-nak és „Trip
B”-nek nevezik, és a teljes útra
vonatkozó, valamint az út kiválasztott
részére vonatkozó adatokat egymástól
függetlenül rögzítik.
A „Trip A” és „Trip B” funkció a
következő adatokat jeleníti meg:
Megtett távolság
Pillanatnyi üzemanyag-fogyasztás
Átlagsebesség
Utazási idő (vezetési idő)Az értékek nullázásához nyomjuk meg
és tartsuk megnyomva a
kormánykeréken lévőOKgombot
ábra 54.
Megjegyzés Az „Autonomia”
(hatótávolság) és a „Consumo
istantaneo” (pillanatnyi üzemanyag-
fogyasztás) értékei nem nullázhatók.
(54. ábra)F1B0726
55

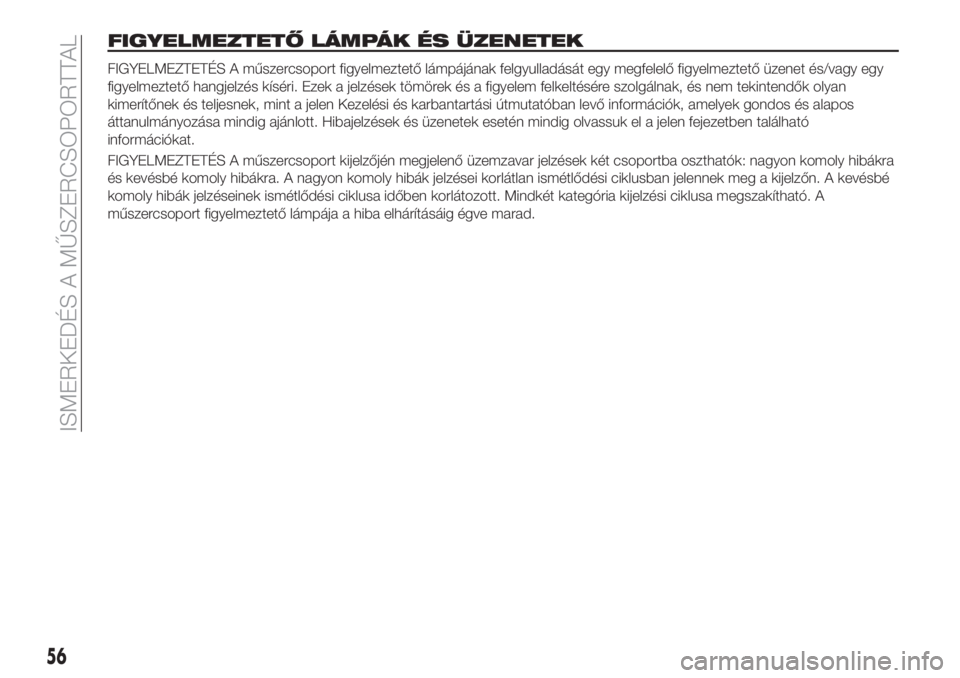

FIGYELMEZTETŐ LÁMPÁK ÉS ÜZENETEK
FIGYELMEZTETÉS A műszercsoport figyelmeztető lámpájának felgyulladását egy megfelelő figyelmeztető üzenet és/vagy egy
figyelmeztető hangjelzés kíséri. Ezek a jelzések tömörek és a figyelem felkeltésére szolgálnak, és nem tekintendők olyan
kimerítőnek és teljesnek, mint a jelen Kezelési és karbantartási útmutatóban levő információk, amelyek gondos és alapos
áttanulmányozása mindig ajánlott. Hibajelzések és üzenetek esetén mindig olvassuk el a jelen fejezetben található
információkat.
FIGYELMEZTETÉS A műszercsoport kijelzőjén megjelenő üzemzavar jelzések két csoportba oszthatók: nagyon komoly hibákra
és kevésbé komoly hibákra. A nagyon komoly hibák jelzései korlátlan ismétlődési ciklusban jelennek meg a kijelzőn. A kevésbé
komoly hibák jelzéseinek ismétlődési ciklusa időben korlátozott. Mindkét kategória kijelzési ciklusa megszakítható. A
műszercsoport figyelmeztető lámpája a hiba elhárításáig égve marad.
56
ISMERKEDÉS A MŰSZERCSOPORTTAL

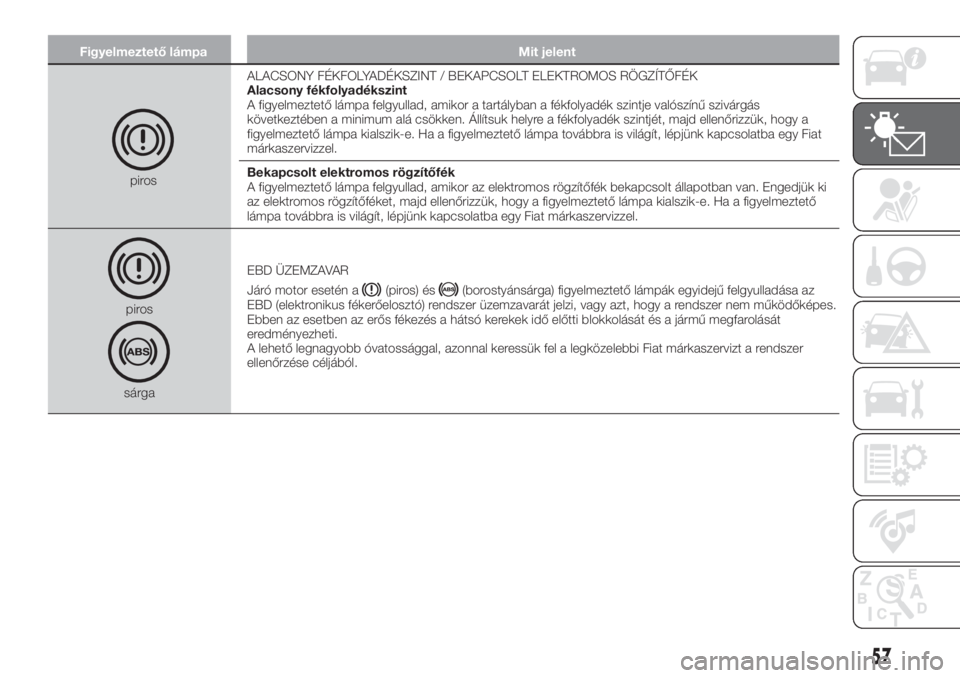

Figyelmeztető lámpa Mit jelent
pirosALACSONY FÉKFOLYADÉKSZINT / BEKAPCSOLT ELEKTROMOS RÖGZÍTŐFÉK
Alacsony fékfolyadékszint
A figyelmeztető lámpa felgyullad, amikor a tartályban a fékfolyadék szintje valószínű szivárgás
következtében a minimum alá csökken. Állítsuk helyre a fékfolyadék szintjét, majd ellenőrizzük, hogy a
figyelmeztető lámpa kialszik-e. Ha a figyelmeztető lámpa továbbra is világít, lépjünk kapcsolatba egy Fiat
márkaszervizzel.
Bekapcsolt elektromos rögzítőfék
A figyelmeztető lámpa felgyullad, amikor az elektromos rögzítőfék bekapcsolt állapotban van. Engedjük ki
az elektromos rögzítőféket, majd ellenőrizzük, hogy a figyelmeztető lámpa kialszik-e. Ha a figyelmeztető
lámpa továbbra is világít, lépjünk kapcsolatba egy Fiat márkaszervizzel.
piros
sárgaEBD ÜZEMZAVAR
Járó motor esetén a
(piros) és(borostyánsárga) figyelmeztető lámpák egyidejű felgyulladása az
EBD (elektronikus fékerőelosztó) rendszer üzemzavarát jelzi, vagy azt, hogy a rendszer nem működőképes.
Ebben az esetben az erős fékezés a hátsó kerekek idő előtti blokkolását és a jármű megfarolását
eredményezheti.
A lehető legnagyobb óvatossággal, azonnal keressük fel a legközelebbi Fiat márkaszervizt a rendszer
ellenőrzése céljából.
57

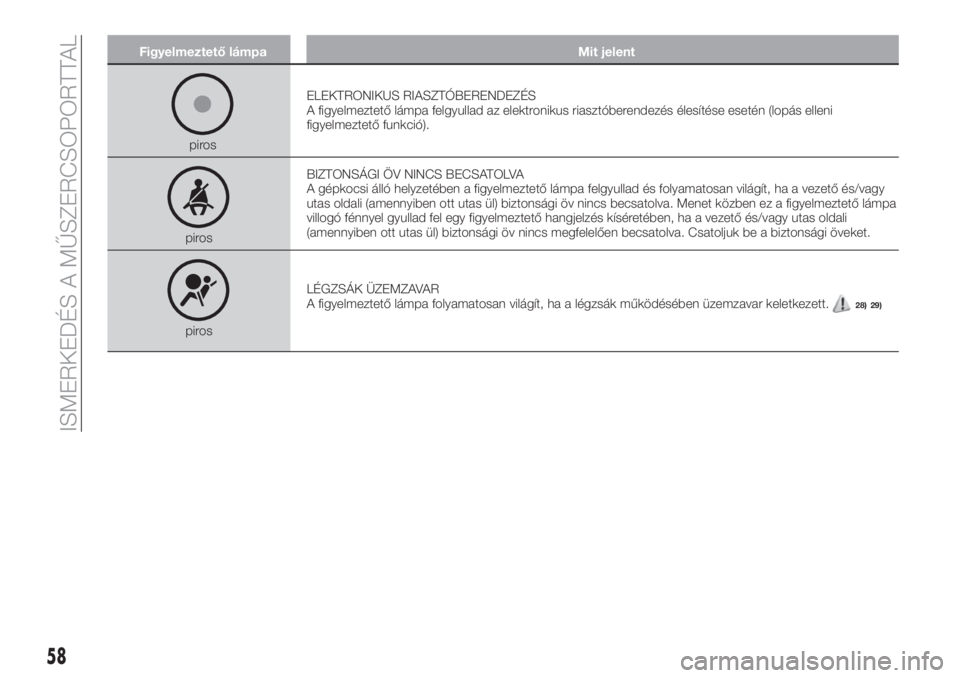

Figyelmeztető lámpa Mit jelent
pirosELEKTRONIKUS RIASZTÓBERENDEZÉS
A figyelmeztető lámpa felgyullad az elektronikus riasztóberendezés élesítése esetén (lopás elleni
figyelmeztető funkció).
pirosBIZTONSÁGI ÖV NINCS BECSATOLVA
A gépkocsi álló helyzetében a figyelmeztető lámpa felgyullad és folyamatosan világít, ha a vezető és/vagy
utas oldali (amennyiben ott utas ül) biztonsági öv nincs becsatolva. Menet közben ez a figyelmeztető lámpa
villogó fénnyel gyullad fel egy figyelmeztető hangjelzés kíséretében, ha a vezető és/vagy utas oldali
(amennyiben ott utas ül) biztonsági öv nincs megfelelően becsatolva. Csatoljuk be a biztonsági öveket.
pirosLÉGZSÁK ÜZEMZAVAR
A figyelmeztető lámpa folyamatosan világít, ha a légzsák működésében üzemzavar keletkezett.
28) 29)
58
ISMERKEDÉS A MŰSZERCSOPORTTAL
