FIAT 500X 2019 Knjižica za upotrebu i održavanje (in Serbian)

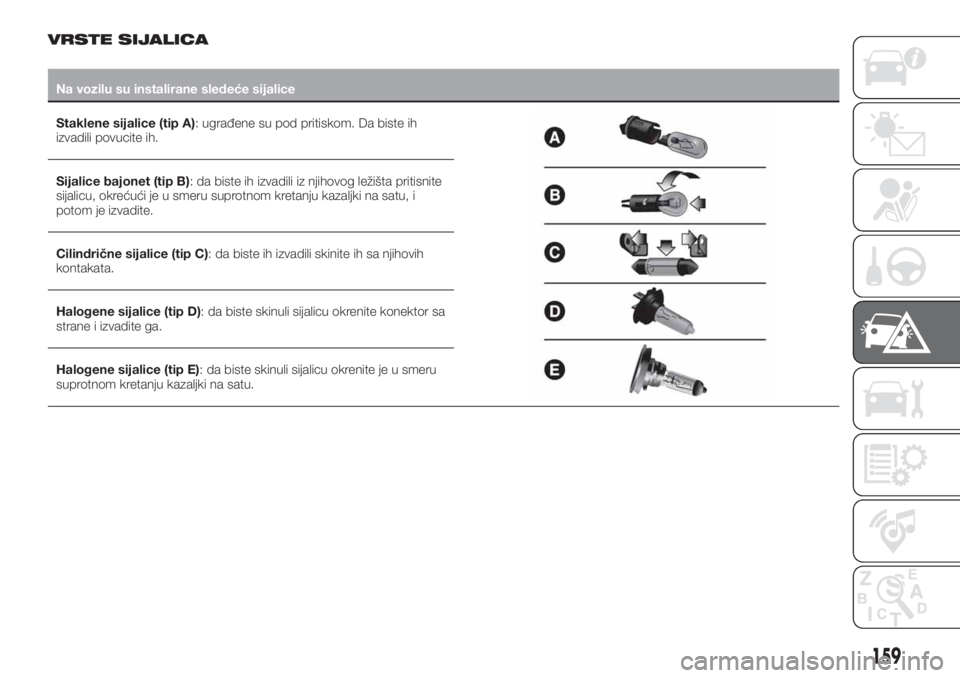

VRSTE SIJALICA
Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip A): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip B): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Cilindrične sijalice (tip C): da biste ih izvadili skinite ih sa njihovih
kontakata.
Halogene sijalice (tip D): da biste skinuli sijalicu okrenite konektor sa
strane i izvadite ga.
Halogene sijalice (tip E): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
159

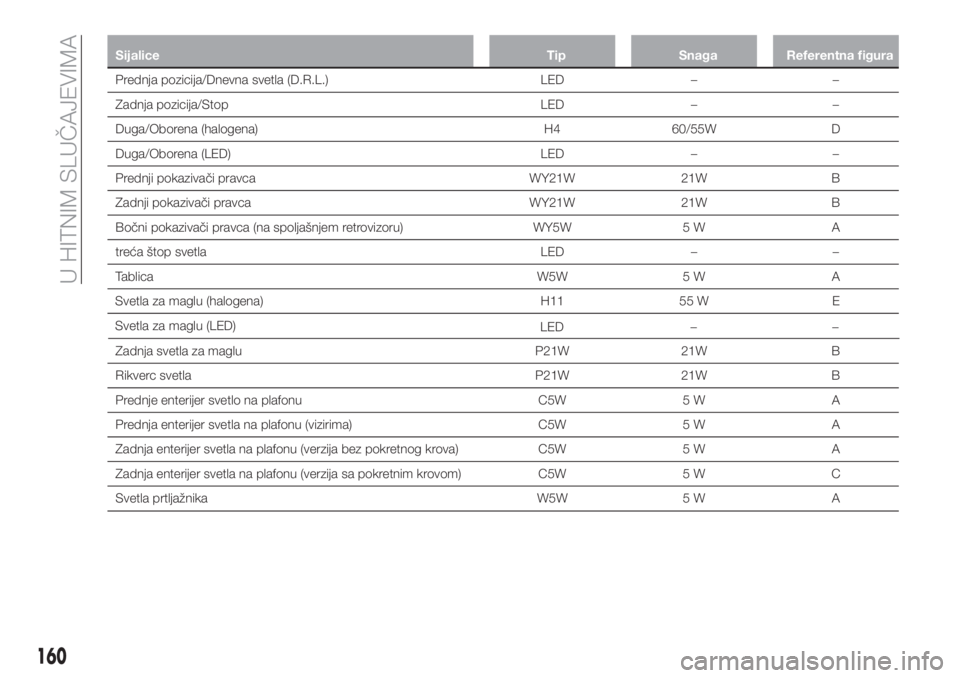

Sijalice Tip Snaga Referentna figura
Prednja pozicija/Dnevna svetla (D.R.L.) LED – –
Zadnja pozicija/Stop LED – –
Duga/Oborena (halogena) H4 60/55W D
Duga/Oborena (LED) LED – –
Prednji pokazivači pravca WY21W 21W B
Zadnji pokazivači pravca WY21W 21W B
Bočni pokazivači pravca (na spoljašnjem retrovizoru) WY5W 5 W A
treća štop svetla LED – –
Tablica W5W 5 W A
H11 55 W E
Zadnja svetla za maglu P21W 21W B
Rikverc svetla P21W 21W B
Prednje enterijer svetlo na plafonu C5W 5 W A
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W A
Zadnja enterijer svetla na plafonu (verzija bez pokretnog krova) C5W 5 W A
Zadnja enterijer svetla na plafonu (verzija sa pokretnim krovom) C5W 5 W C
Svetla prtljažnika W5W 5 W A
160
U HITNIM SLUČAJEVIMA
Svetla za maglu (halogena)
Svetla za maglu (LED)
LED – –

ZAMENA SPOLJNE
SIJALICE

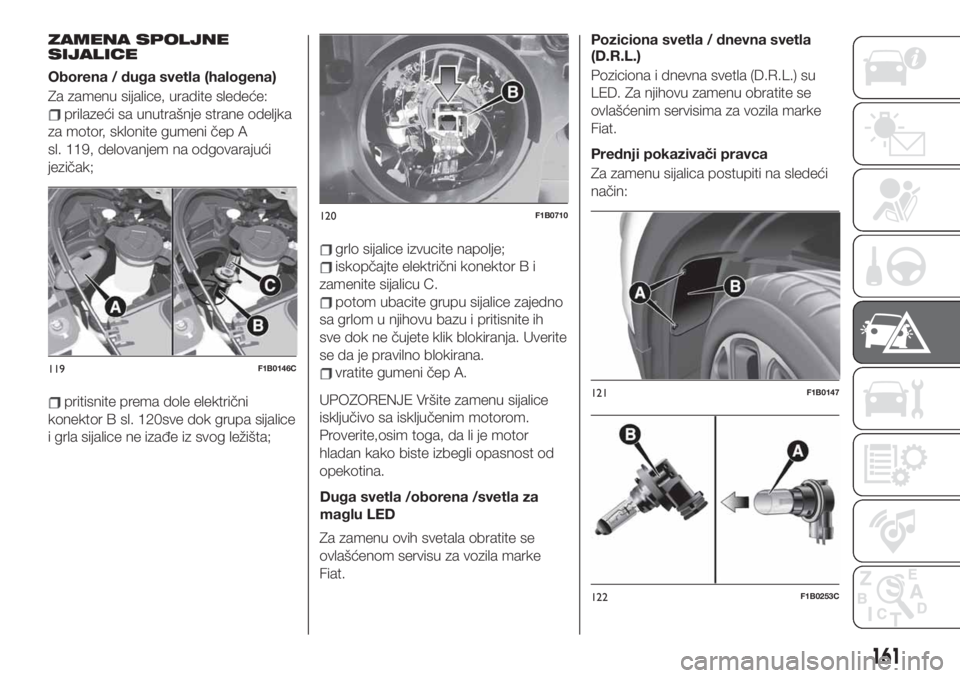

Oborena / duga svetla (halogena)
Za zamenu sijalice, uradite sledeće:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep A
sl. 119, delovanjem na odgovarajući
jezičak;
pritisnite prema dole električni
konektor B sl. 120sve dok grupa sijalice
i grla sijalice ne izađe iz svog ležišta;
grlo sijalice izvucite napolje;
iskopčajte električni konektor B i
zamenite sijalicu C.
potom ubacite grupu sijalice zajedno
sa grlom u njihovu bazu i pritisnite ih
sve dok ne čujete klik blokiranja. Uverite
se da je pravilno blokirana.
vratite gumeni čep A.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.Poziciona svetla / dnevna svetla
(D.R.L.)
Poziciona i dnevna svetla (D.R.L.) su
LED. Za njihovu zamenu obratite se
ovlašćenim servisima za vozila marke
Fiat.
Prednji pokazivači pravca
Za zamenu sijalica postupiti na sledeći
način:
119F1B0146C
120F1B0710
121F1B0147
122F1B0253C
161
Duga svetla /oborena /svetla za
maglu LED

u potpunosti okrenite točkove ka
unutrašnjosti vozila;
koristeći priloženi šrafciger, odvijte
vijke A sl. 121 i skinite inspekciona
vratanca B;
pronađite sijalicu pokazivača pravca;
okrenite u smeru suprotnom kretanju
kazaljki na satu jedinicu sijalica-grlo
sijalice a zatim ih izvucite napolje;
zamenite sijalicu A sl. 122 tipa
„bajonet”;
na kraju ponovo montirajte
inspekciona vratanca B sl. 121, i dobro
pričvrstite vijke za fiksiranje A.
Za zamenu sijalica postupiti na sledeći
način:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
koristeći priloženi šrafciger, odvijte
vijke A sl. 121 i skinite inspekciona
vratanca B;
pronađice sijalicu farova za maglu;
okrenite u smeru suprotnom kretanju
kazaljki na satu jedinicu sijalica-grlo
sijalice a zatim ih izvucite napolje;
isključite električni priključak;
zamenite jedinicu sijalica-grlo sijalice
B sl. 122;
ponovo povežite električni konektor
na novu sijalicu-grlo sijalice; potom je
ubcite vodeći računa da je dobro
pričvršćena;
ubacite novu grupu sijalica sa grlom
u smeru kazaljke, i proverite da li je
čvrsto postavljena;
na kraju ponovo montirajte
inspekciona vratanca B sl. 121, i dobro
pričvrstite vijke za fiksiranje A.

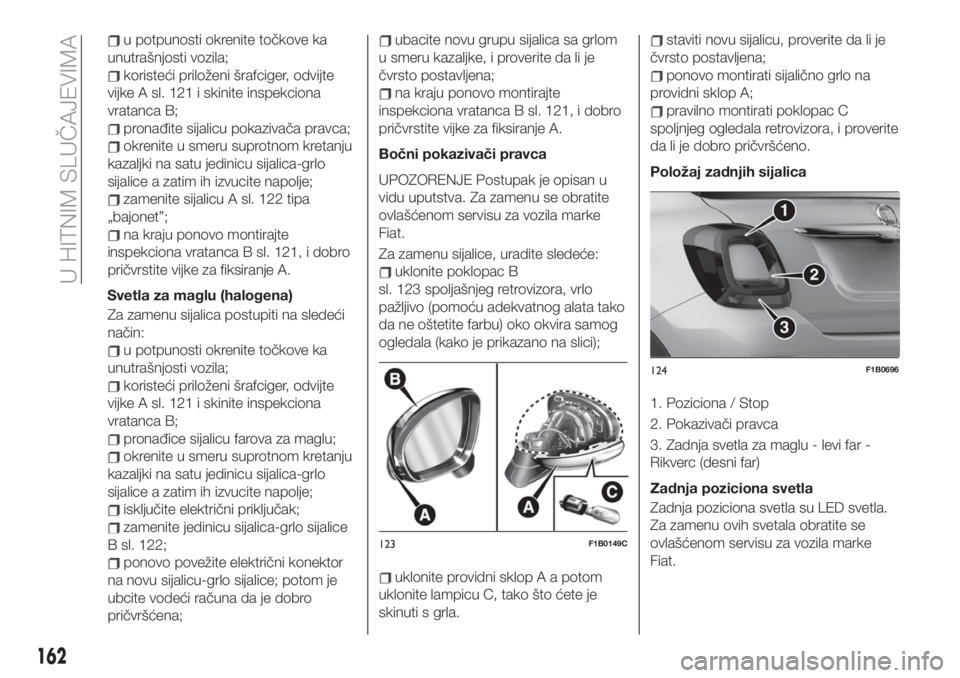

Bočni pokazivači pravca
UPOZORENJE Postupak je opisan u
vidu uputstva. Za zamenu se obratite
ovlašćenom servisu za vozila marke
Fiat.
Za zamenu sijalice, uradite sledeće:
uklonite poklopac B
sl. 123 spoljašnjeg retrovizora, vrlo
pažljivo (pomoću adekvatnog alata tako
da ne oštetite farbu) oko okvira samog
ogledala (kako je prikazano na slici);
uklonite providni sklop A a potom
uklonite lampicu C, tako što ćete je
skinuti s grla.
staviti novu sijalicu, proverite da li je
čvrsto postavljena;
ponovo montirati sijalično grlo na
providni sklop A;
pravilno montirati poklopac C
spoljnjeg ogledala retrovizora, i proverite
da li je dobro pričvršćeno.
Položaj zadnjih sijalica
1. Poziciona / Stop
2. Pokazivači pravca
3. Zadnja svetla za maglu - levi far -
Rikverc (desni far)
Zadnja poziciona svetla
Zadnja poziciona svetla su LED svetla.
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
123F1B0149C
124F1B0696
162
U HITNIM SLUČAJEVIMASvetla za maglu (halogena)

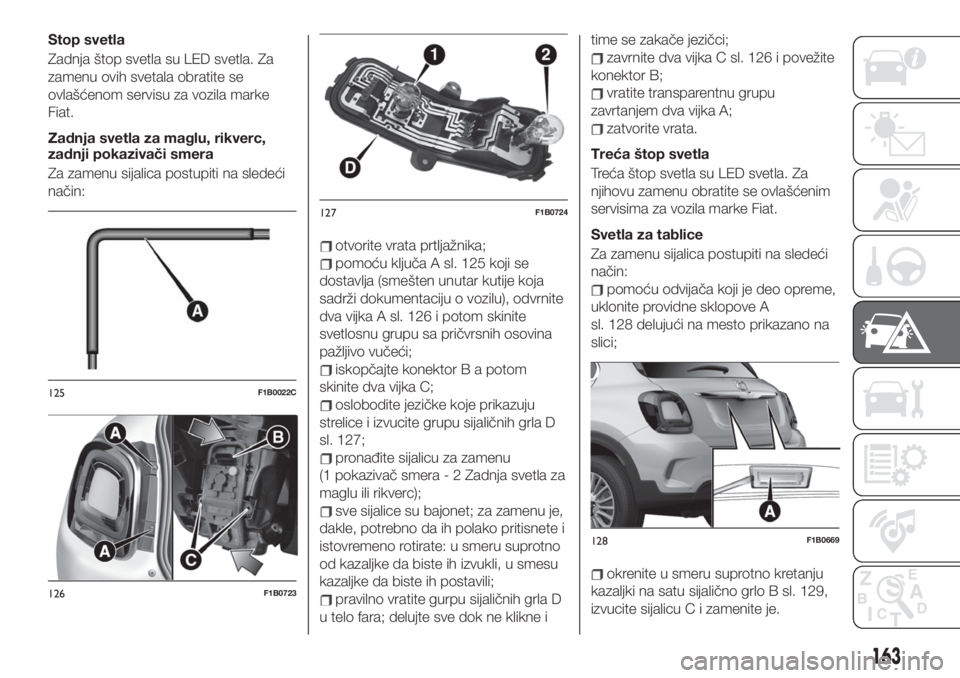

Stop svetla
Zadnja štop svetla su LED svetla. Za
zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Zadnja svetla za maglu, rikverc,
zadnji pokazivači smera
Za zamenu sijalica postupiti na sledeći
način:
otvorite vrata prtljažnika;
pomoću ključa A sl. 125 koji se
dostavlja (smešten unutar kutije koja
sadrži dokumentaciju o vozilu), odvrnite
dva vijka A sl. 126 i potom skinite
svetlosnu grupu sa pričvrsnih osovina
pažljivo vučeći;
iskopčajte konektor B a potom
skinite dva vijka C;
oslobodite jezičke koje prikazuju
strelice i izvucite grupu sijaličnih grla D
sl. 127;
pronađite sijalicu za zamenu
(1 pokazivač smera - 2 Zadnja svetla za
maglu ili rikverc);
sve sijalice su bajonet; za zamenu je,
dakle, potrebno da ih polako pritisnete i
istovremeno rotirate: u smeru suprotno
od kazaljke da biste ih izvukli, u smesu
kazaljke da biste ih postavili;
pravilno vratite gurpu sijaličnih grla D
u telo fara; delujte sve dok ne klikne itime se zakače jezičci;
zavrnite dva vijka C sl. 126 i povežite
konektor B;
vratite transparentnu grupu
zavrtanjem dva vijka A;
zatvorite vrata.
Treća štop svetla
Treća štop svetla su LED svetla. Za
njihovu zamenu obratite se ovlašćenim
servisima za vozila marke Fiat.
Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
pomoću odvijača koji je deo opreme,
uklonite providne sklopove A
sl. 128 delujući na mesto prikazano na
slici;
okrenite u smeru suprotno kretanju
kazaljki na satu sijalično grlo B sl. 129,
izvucite sijalicu C i zamenite je.
125F1B0022C
126F1B0723
127F1B0724
128F1B0669
163

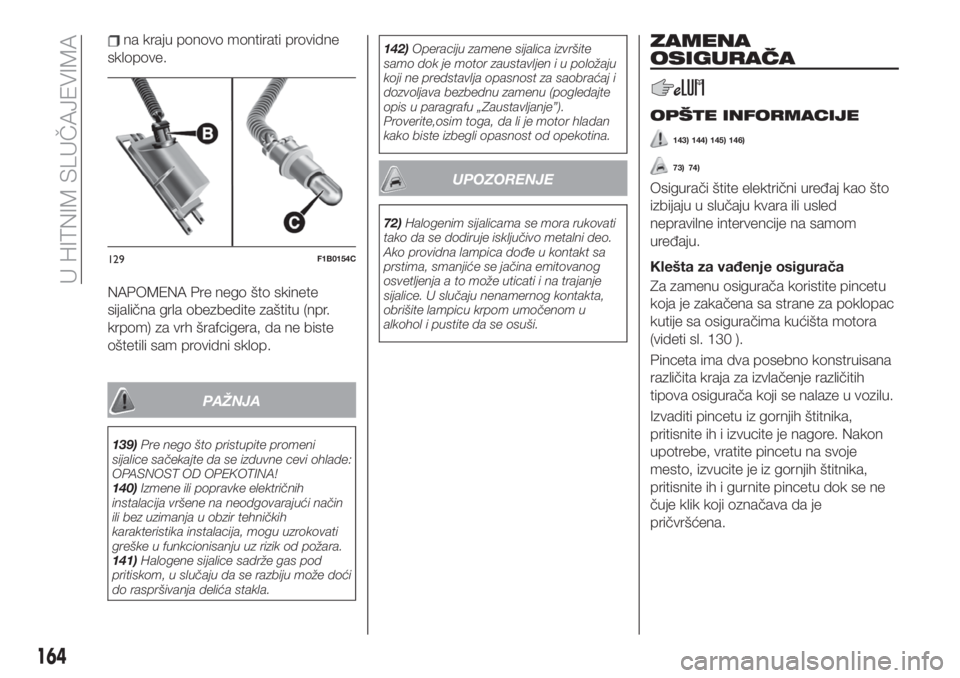

na kraju ponovo montirati providne
sklopove.
NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili sam providni sklop.
PAŽNJA
139)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi ohlade:
OPASNOST OD OPEKOTINA!
140)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
141)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.142)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj i
dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
UPOZORENJE
72)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
143) 144) 145) 146)
73) 74)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa strane za poklopac
kutije sa osiguračima kućišta motora
(videti sl. 130 ).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Izvaditi pincetu iz gornjih štitnika,
pritisnite ih i izvucite je nagore. Nakon
upotrebe, vratite pincetu na svoje
mesto, izvucite je iz gornjih štitnika,
pritisnite ih i gurnite pincetu dok se ne
čuje klik koji označava da je
pričvršćena.
129F1B0154C
164
U HITNIM SLUČAJEVIMA

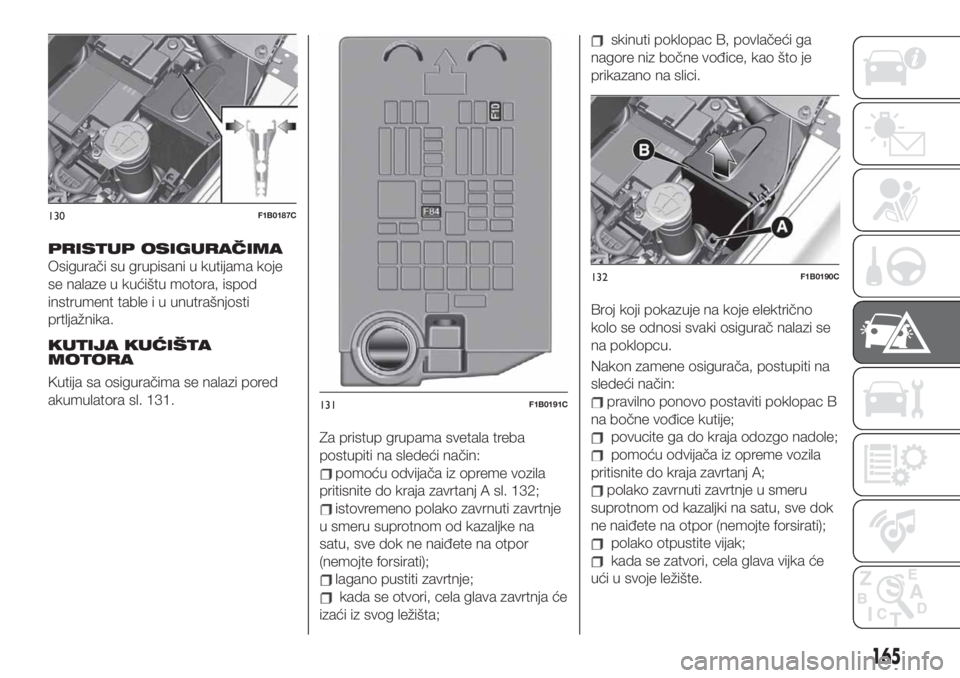

PRISTUP OSIGURAČIMA
Osigurači su grupisani u kutijama koje
se nalaze u kućištu motora, ispod
instrument table i u unutrašnjosti
prtljažnika.
KUTIJA KUĆIŠTA
MOTORA
Kutija sa osiguračima se nalazi pored
akumulatora sl. 131.
Za pristup grupama svetala treba
postupiti na sledeći način:
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A sl. 132;
istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
lagano pustiti zavrtnje;
kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
skinuti poklopac B, povlačeći ga
nagore niz bočne vođice, kao što je
prikazano na slici.
Broj koji pokazuje na koje električno
kolo se odnosi svaki osigurač nalazi se
na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
pravilno ponovo postaviti poklopac B
na bočne vođice kutije;
povucite ga do kraja odozgo nadole;
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A;
polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.
130F1B0187C
131F1B0191C
132F1B0190C
165

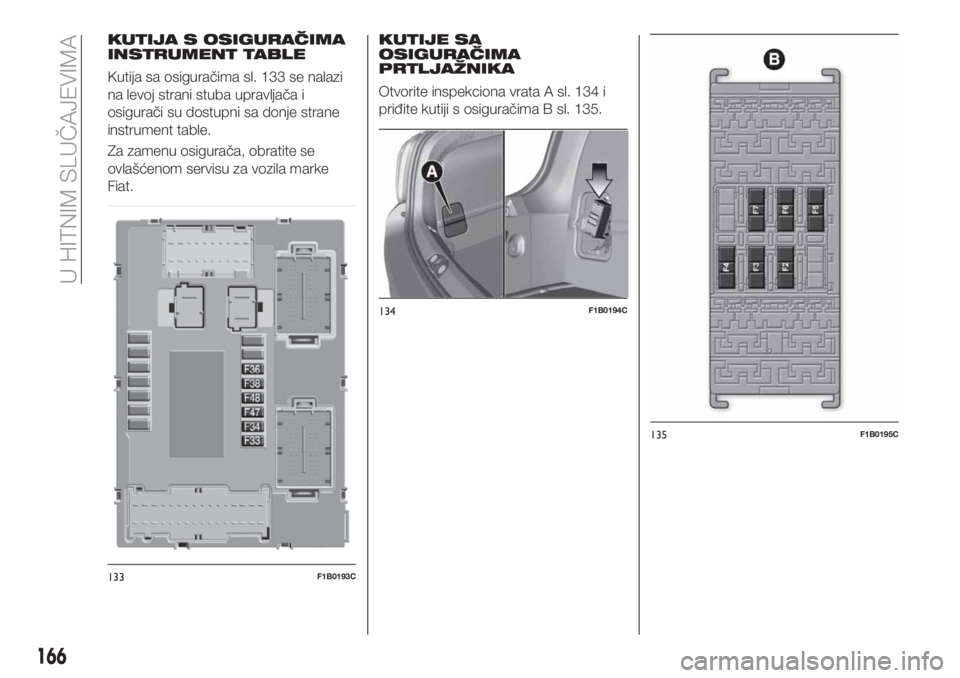

KUTIJA S OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima sl. 133 se nalazi
na levoj strani stuba upravljača i
osigurači su dostupni sa donje strane
instrument table.
Za zamenu osigurača, obratite se
ovlašćenom servisu za vozila marke
Fiat.
KUTIJE SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvorite inspekciona vrata A sl. 134 i
priđite kutiji s osiguračima B sl. 135.
133F1B0193C
134F1B0194C
135F1B0195C
166
U HITNIM SLUČAJEVIMA

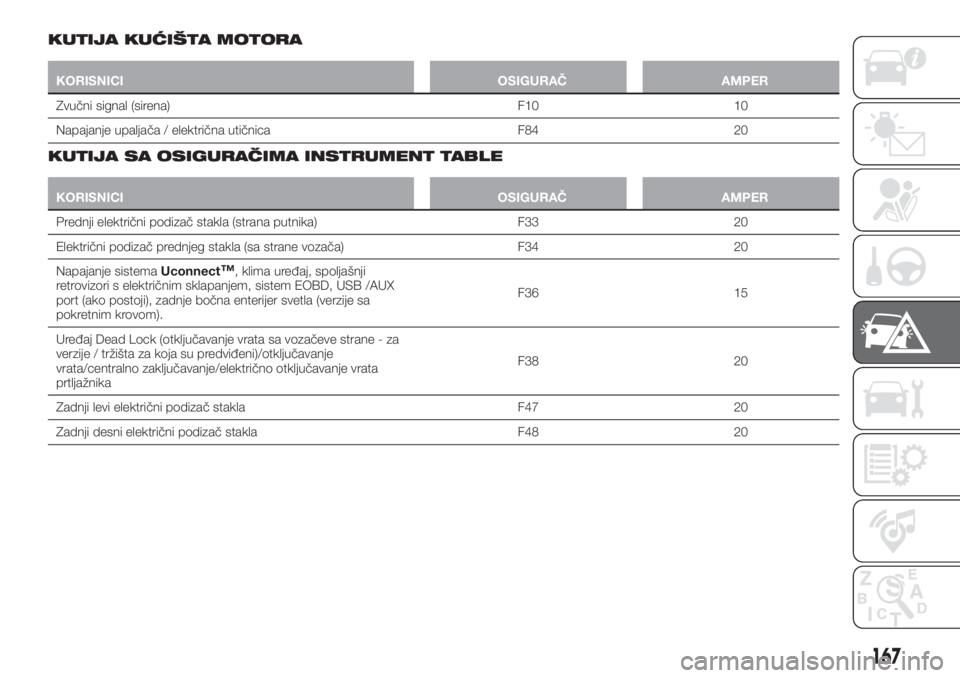

KUTIJA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
Zvučni signal (sirena) F10 10
Napajanje upaljača / električna utičnica F84 20
KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Prednji električni podizač stakla (strana putnika) F33 20
Električni podizač prednjeg stakla (sa strane vozača) F34 20
Napajanje sistemaUconnect
™, klima uređaj, spoljašnji
retrovizori s električnim sklapanjem, sistem EOBD, USB /AUX
port (ako postoji), zadnje bočna enterijer svetla (verzije sa
pokretnim krovom).F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane - za
verzije / tržišta za koja su predviđeni)/otključavanje
vrata/centralno zaključavanje/električno otključavanje vrata
prtljažnikaF38 20
Zadnji levi električni podizač stakla F47 20
Zadnji desni električni podizač stakla F48 20
167

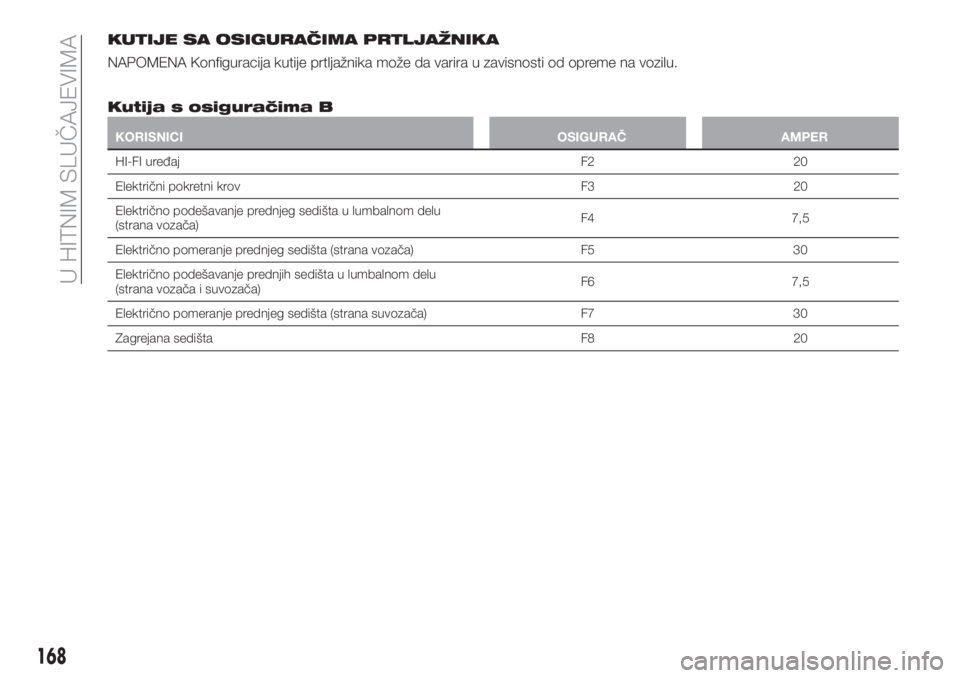

KUTIJE SA OSIGURAČIMA PRTLJAŽNIKA
NAPOMENA Konfiguracija kutije prtljažnika može da varira u zavisnosti od opreme na vozilu.
Kutija s osiguračima B
KORISNICI OSIGURAČ AMPER
HI-FI uređaj F2 20
Električni pokretni krov F3 20
Električno podešavanje prednjeg sedišta u lumbalnom delu
(strana vozača)F4 7,5
Električno pomeranje prednjeg sedišta (strana vozača) F5 30
Električno podešavanje prednjih sedišta u lumbalnom delu
(strana vozača i suvozača)F6 7,5
Električno pomeranje prednjeg sedišta (strana suvozača) F7 30
Zagrejana sedišta F8 20
168
U HITNIM SLUČAJEVIMA
