FIAT 500X 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

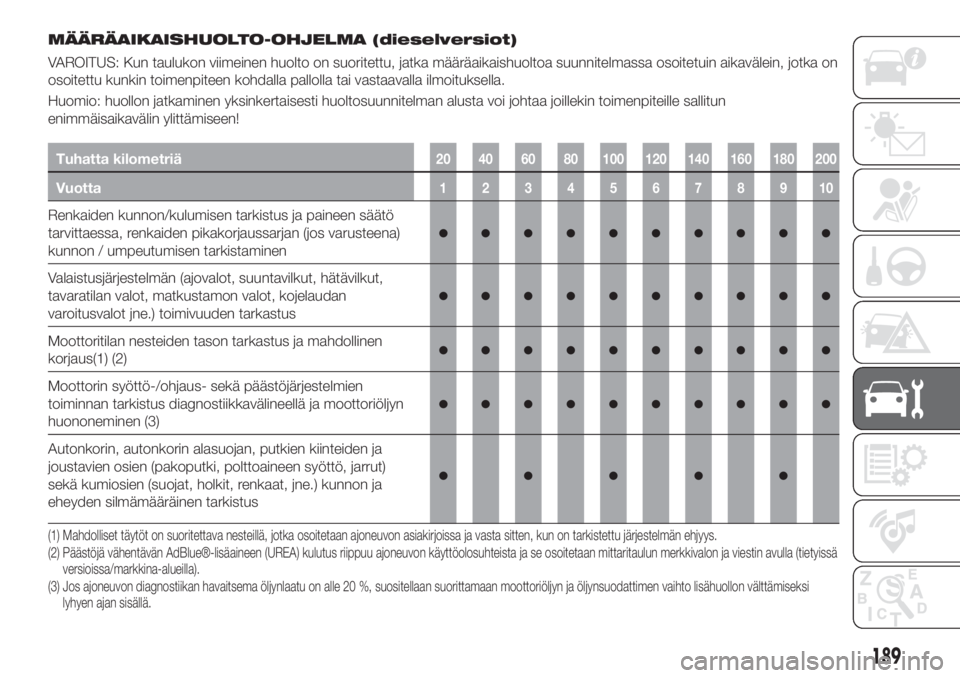

MÄÄRÄAIKAISHUOLTO-OHJELMA (dieselversiot)
VAROITUS: Kun taulukon viimeinen huolto on suoritettu, jatka määräaikaishuoltoa suunnitelmassa osoitetuin aikavälein, jotka on
osoitettu kunkin toimenpiteen kohdalla pallolla tai vastaavalla ilmoituksella.
Huomio: huollon jatkaminen yksinkertaisesti huoltosuunnitelman alusta voi johtaa joillekin toimenpiteille sallitun
enimmäisaikavälin ylittämiseen!
Tuhatta kilometriä20 40 60 80 100 120 140 160 180 200
Vuotta12345678910
Renkaiden kunnon/kulumisen tarkistus ja paineen säätö
tarvittaessa, renkaiden pikakorjaussarjan (jos varusteena)
kunnon / umpeutumisen tarkistaminen
●●●●●●●●●●
Valaistusjärjestelmän (ajovalot, suuntavilkut, hätävilkut,
tavaratilan valot, matkustamon valot, kojelaudan
varoitusvalot jne.) toimivuuden tarkastus
●●●●●●●●●●
Moottoritilan nesteiden tason tarkastus ja mahdollinen
korjaus(1) (2)●●●●●●●●●●
Moottorin syöttö-/ohjaus- sekä päästöjärjestelmien
toiminnan tarkistus diagnostiikkavälineellä ja moottoriöljyn
huononeminen (3)
●●●●●●●●●●
Autonkorin, autonkorin alasuojan, putkien kiinteiden ja
joustavien osien (pakoputki, polttoaineen syöttö, jarrut)
sekä kumiosien (suojat, holkit, renkaat, jne.) kunnon ja
eheyden silmämääräinen tarkistus
●●●●●
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän ehjyys.
(2) Päästöjä vähentävän AdBlue®-lisäaineen (UREA) kulutus riippuu ajoneuvon käyttöolosuhteista ja se osoitetaan mittaritaulun merkkivalon ja viestin avulla (tietyissä
versioissa/markkina-alueilla).
(3) Jos ajoneuvon diagnostiikan havaitsema öljynlaatu on alle 20 %, suositellaan suorittamaan moottoriöljyn ja öljynsuodattimen vaihto lisähuollon välttämiseksi
lyhyen ajan sisällä.
189

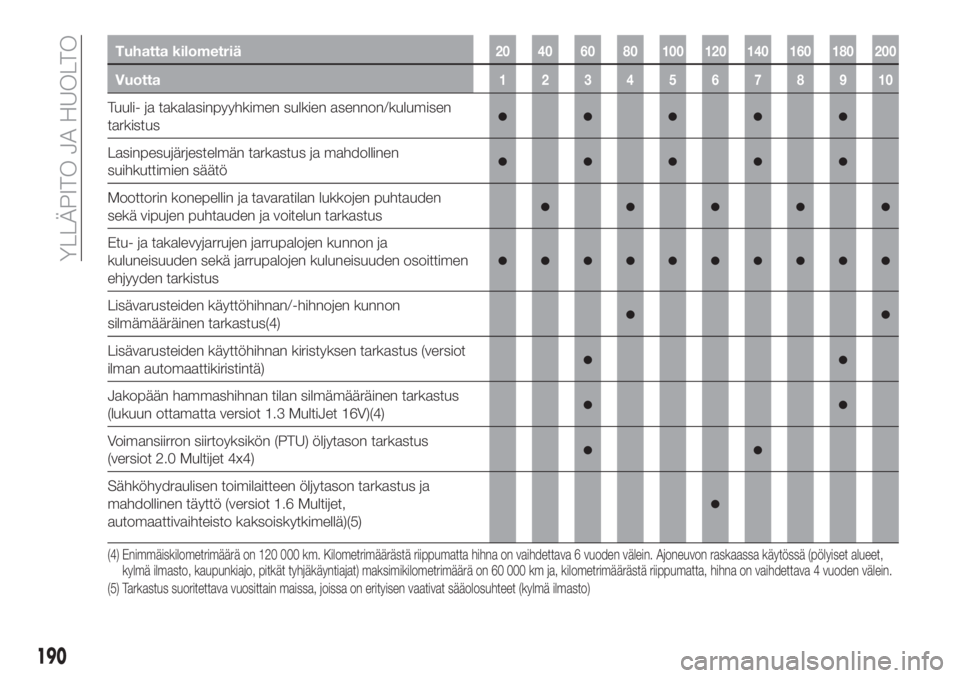

Tuhatta kilometriä20 40 60 80 100 120 140 160 180 200
Vuotta12345678910
Tuuli- ja takalasinpyyhkimen sulkien asennon/kulumisen
tarkistus●●●●●
Lasinpesujärjestelmän tarkastus ja mahdollinen
suihkuttimien säätö●●●●●
Moottorin konepellin ja tavaratilan lukkojen puhtauden
sekä vipujen puhtauden ja voitelun tarkastus●●●●●
Etu- ja takalevyjarrujen jarrupalojen kunnon ja
kuluneisuuden sekä jarrupalojen kuluneisuuden osoittimen
ehjyyden tarkistus
●●●●●●●●●●
Lisävarusteiden käyttöhihnan/-hihnojen kunnon
silmämääräinen tarkastus(4)●●
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot
ilman automaattikiristintä)●●
Jakopään hammashihnan tilan silmämääräinen tarkastus
(lukuun ottamatta versiot 1.3 MultiJet 16V)(4)●●
Voimansiirron siirtoyksikön (PTU) öljytason tarkastus
(versiot 2.0 Multijet 4x4)●●
Sähköhydraulisen toimilaitteen öljytason tarkastus ja
mahdollinen täyttö (versiot 1.6 Multijet,
automaattivaihteisto kaksoiskytkimellä)(5)
●
(4) Enimmäiskilometrimäärä on 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Ajoneuvon raskaassa käytössä (pölyiset alueet,
kylmä ilmasto, kaupunkiajo, pitkät tyhjäkäyntiajat) maksimikilometrimäärä on 60 000 km ja, kilometrimäärästä riippumatta, hihna on vaihdettava4 vuoden välein.
(5) Tarkastus suoritettava vuosittain maissa, joissa on erityisen vaativat sääolosuhteet (kylmä ilmasto)
190
YLLÄPITO JA HUOLTO

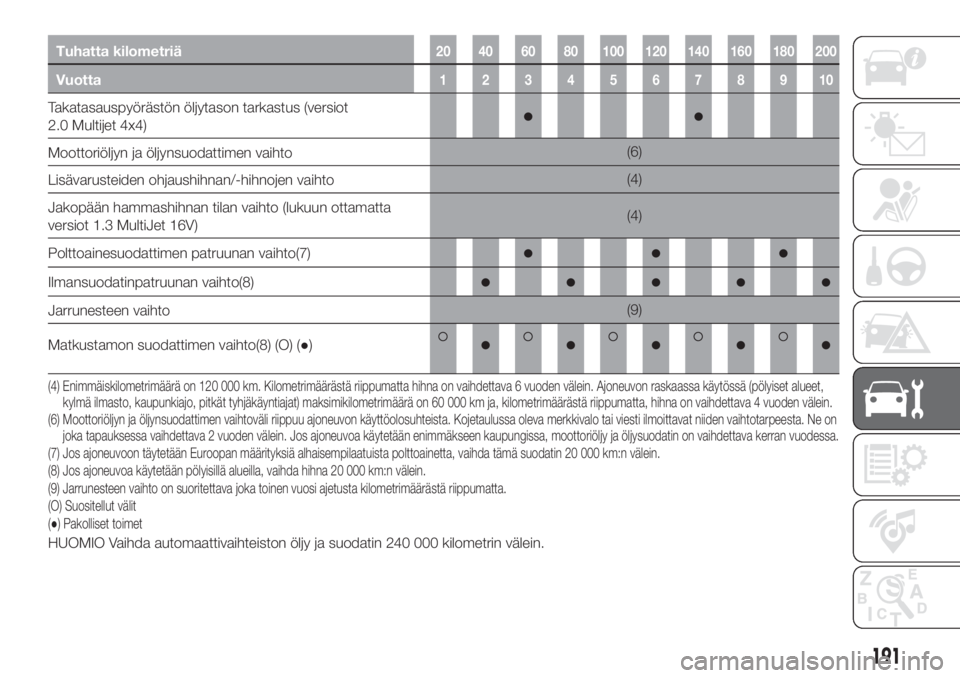

Tuhatta kilometriä20 40 60 80 100 120 140 160 180 200
Vuotta12345678910
Takatasauspyörästön öljytason tarkastus (versiot
2.0 Multijet 4x4)●●
Moottoriöljyn ja öljynsuodattimen vaihto(6)
Lisävarusteiden ohjaushihnan/-hihnojen vaihto(4)
Jakopään hammashihnan tilan vaihto (lukuun ottamatta
versiot 1.3 MultiJet 16V)(4)
Polttoainesuodattimen patruunan vaihto(7)
●●●
Ilmansuodatinpatruunan vaihto(8)●●●●●
Jarrunesteen vaihto(9)
Matkustamon suodattimen vaihto(8) (O) (●)
●●●●●
(6) Moottoriöljyn ja öljynsuodattimen vaihtoväli riippuu ajoneuvon käyttöolosuhteista. Kojetaulussa oleva merkkivalo tai viesti ilmoittavat niiden vaihtotarpeesta. Ne on
joka tapauksessa vaihdettava 2 vuoden välein. Jos ajoneuvoa käytetään enimmäkseen kaupungissa, moottoriöljy ja öljysuodatin on vaihdettava kerran vuodessa. (4) Enimmäiskilometrimäärä on 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Ajoneuvon raskaassa käytössä (pölyiset alueet,
kylmä ilmasto, kaupunkiajo, pitkät tyhjäkäyntiajat) maksimikilometrimäärä on 60 000 km ja, kilometrimäärästä riippumatta, hihna on vaihdettava4 vuoden välein.
(7) Jos ajoneuvoon täytetään Euroopan määrityksiä alhaisempilaatuista polttoainetta, vaihda tämä suodatin 20 000 km:n välein.
(8) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda hihna 20 000 km:n välein.
(9) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
(O) Suositellut välit
(●) Pakolliset toimet
HUOMIO Vaihda automaattivaihteiston öljy ja suodatin 240 000 kilometrin välein.
191

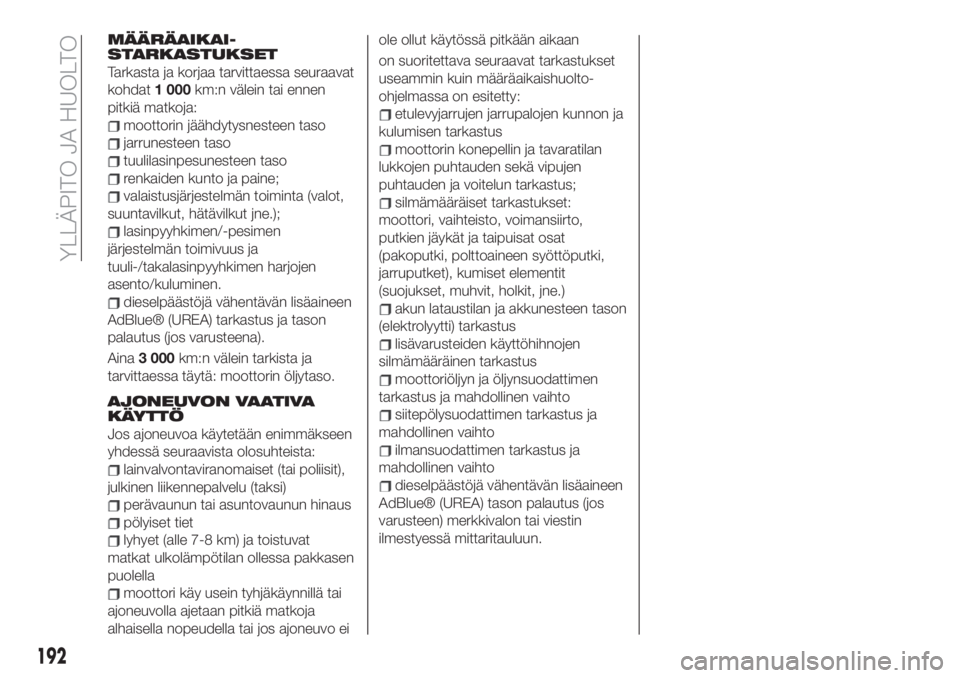

MÄÄRÄAIKAI-
STARKASTUKSET
Tarkasta ja korjaa tarvittaessa seuraavat
kohdat1 000km:n välein tai ennen
pitkiä matkoja:
moottorin jäähdytysnesteen taso
jarrunesteen taso
tuulilasinpesunesteen taso
renkaiden kunto ja paine;
valaistusjärjestelmän toiminta (valot,
suuntavilkut, hätävilkut jne.);
lasinpyyhkimen/-pesimen
järjestelmän toimivuus ja
tuuli-/takalasinpyyhkimen harjojen
asento/kuluminen.
dieselpäästöjä vähentävän lisäaineen
AdBlue® (UREA) tarkastus ja tason
palautus (jos varusteena).
Aina3 000km:n välein tarkista ja
tarvittaessa täytä: moottorin öljytaso.
AJONEUVON VAATIVA
KÄYTTÖ
Jos ajoneuvoa käytetään enimmäkseen
yhdessä seuraavista olosuhteista:
lainvalvontaviranomaiset (tai poliisit),
julkinen liikennepalvelu (taksi)
perävaunun tai asuntovaunun hinaus
pölyiset tiet
lyhyet (alle 7-8 km) ja toistuvat
matkat ulkolämpötilan ollessa pakkasen
puolella
moottori käy usein tyhjäkäynnillä tai
ajoneuvolla ajetaan pitkiä matkoja
alhaisella nopeudella tai jos ajoneuvo eiole ollut käytössä pitkään aikaan
on suoritettava seuraavat tarkastukset
useammin kuin määräaikaishuolto-
ohjelmassa on esitetty:
etulevyjarrujen jarrupalojen kunnon ja
kulumisen tarkastus
moottorin konepellin ja tavaratilan
lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus;
silmämääräiset tarkastukset:
moottori, vaihteisto, voimansiirto,
putkien jäykät ja taipuisat osat
(pakoputki, polttoaineen syöttöputki,
jarruputket), kumiset elementit
(suojukset, muhvit, holkit, jne.)
akun lataustilan ja akkunesteen tason
(elektrolyytti) tarkastus
lisävarusteiden käyttöhihnojen
silmämääräinen tarkastus
moottoriöljyn ja öljynsuodattimen
tarkastus ja mahdollinen vaihto
siitepölysuodattimen tarkastus ja
mahdollinen vaihto
ilmansuodattimen tarkastus ja
mahdollinen vaihto
dieselpäästöjä vähentävän lisäaineen
AdBlue® (UREA) tason palautus (jos
varusteen) merkkivalon tai viestin
ilmestyessä mittaritauluun.
192
YLLÄPITO JA HUOLTO

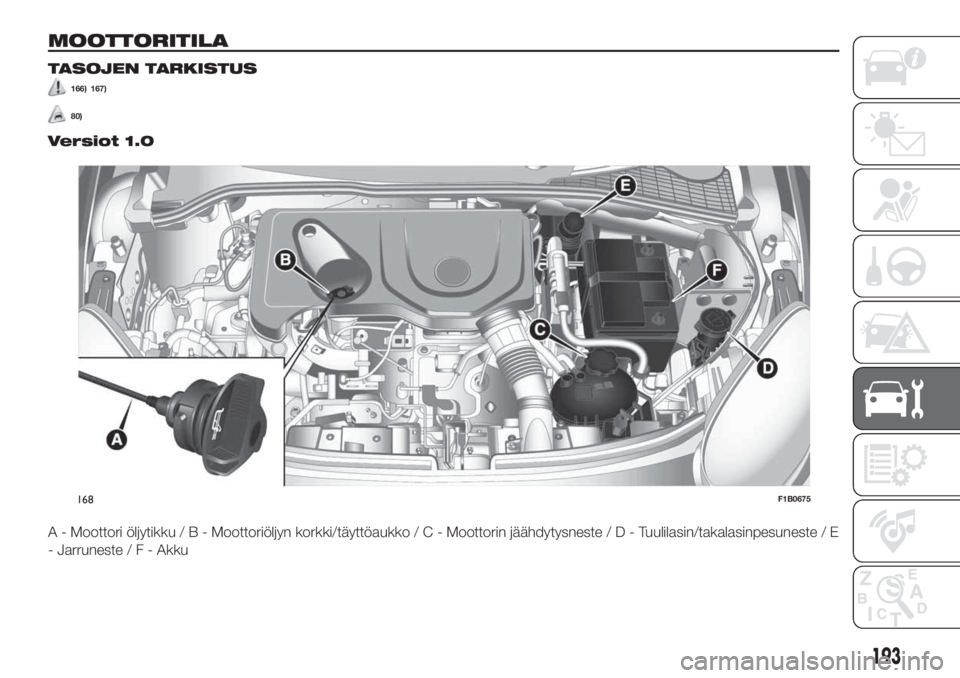

MOOTTORITILA
TASOJEN TARKISTUS
166) 167)
80)
Versiot 1.0
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
168F1B0675
193

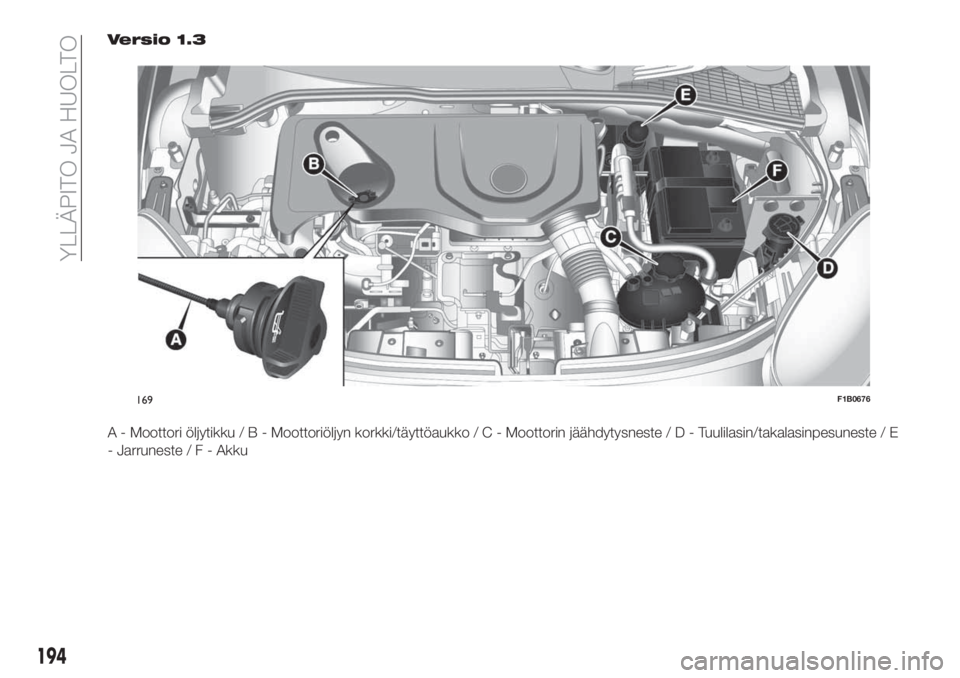

Versio 1.3
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
169F1B0676
194
YLLÄPITO JA HUOLTO

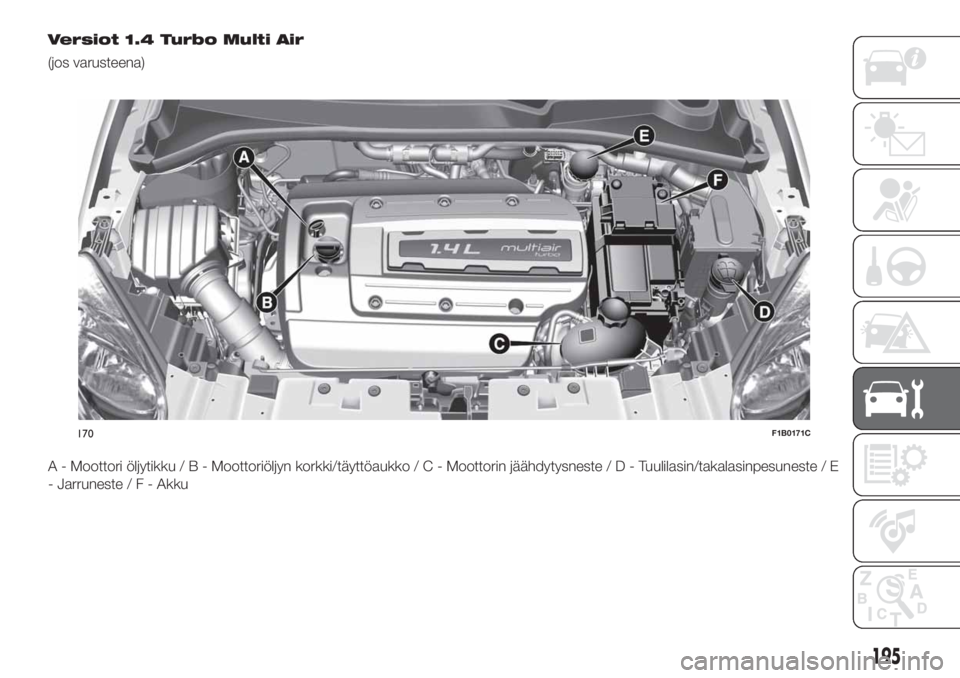

Versiot 1.4 Turbo Multi Air
(jos varusteena)
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
170F1B0171C
195

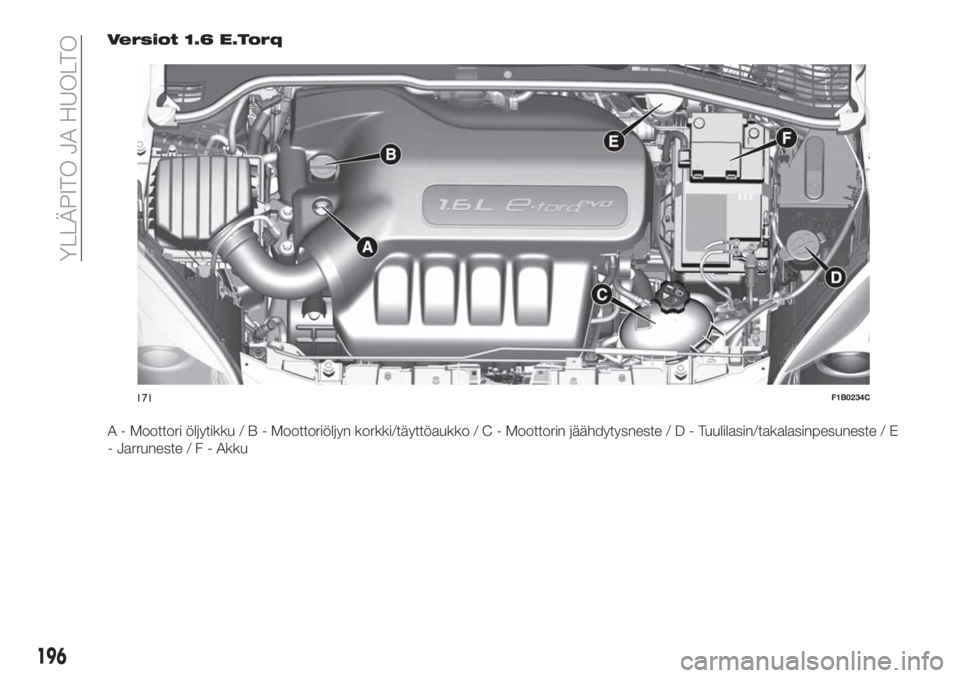

Versiot 1.6 E.Torq
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
171F1B0234C
196
YLLÄPITO JA HUOLTO

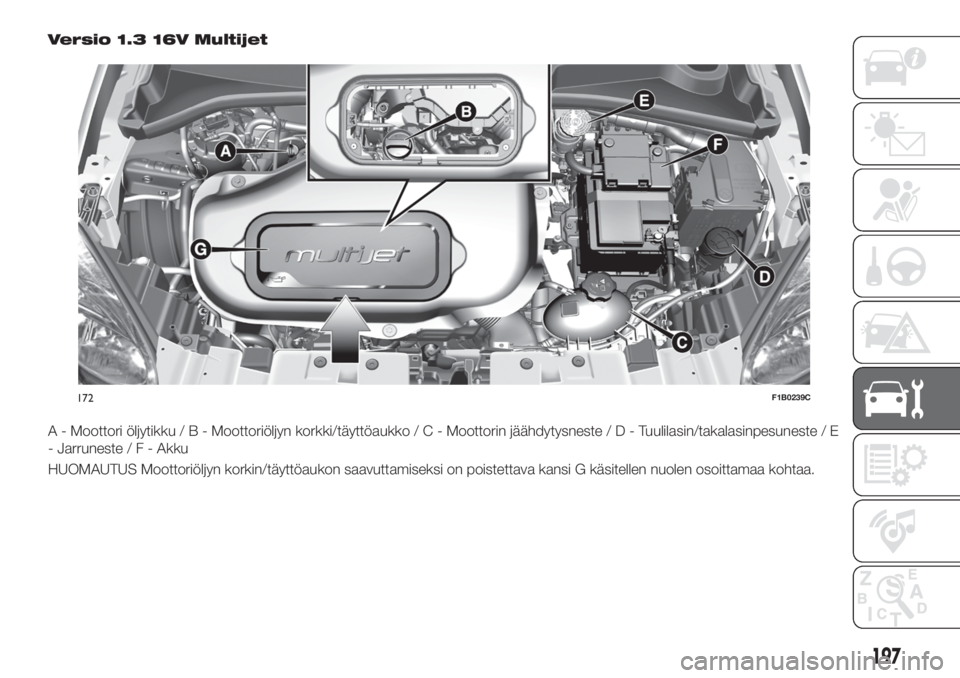

Versio 1.3 16V Multijet
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
HUOMAUTUS Moottoriöljyn korkin/täyttöaukon saavuttamiseksi on poistettava kansi G käsitellen nuolen osoittamaa kohtaa.
172F1B0239C
197

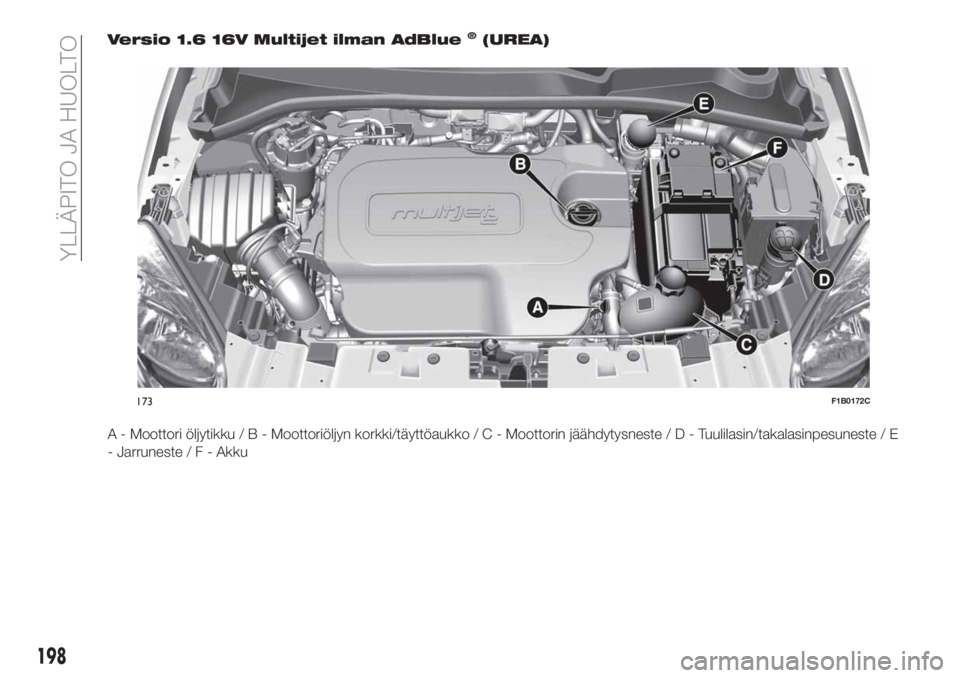

Versio 1.6 16V Multijet ilman AdBlue®(UREA)
A - Moottori öljytikku/B-Moottoriöljyn korkki/täyttöaukko/C-Moottorin jäähdytysneste/D-Tuulilasin/takalasinpesuneste / E
- Jarruneste/F-Akku
173F1B0172C
198
