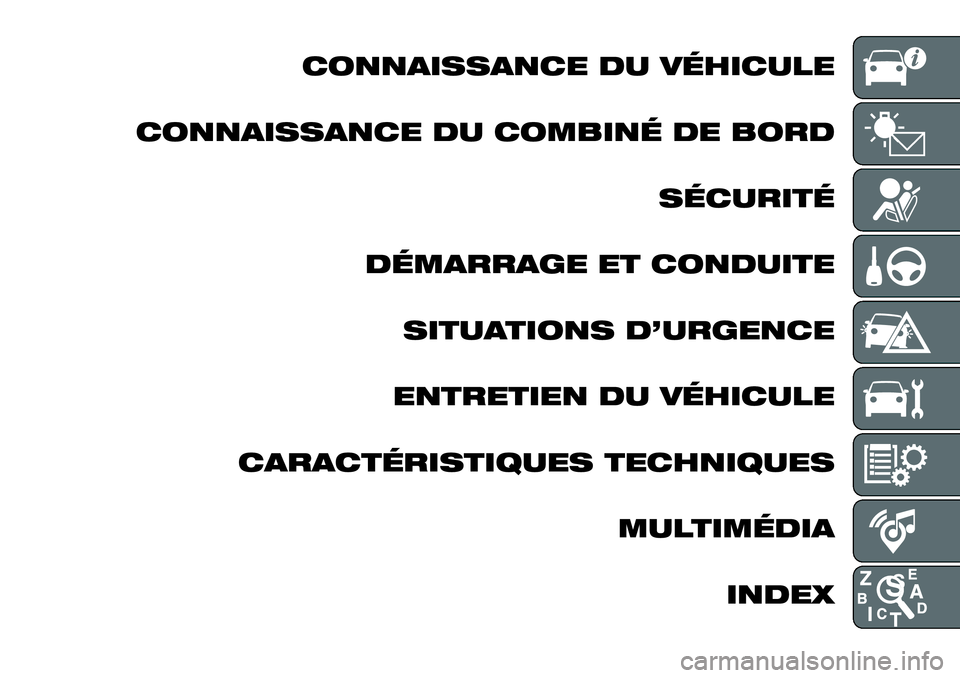

FIAT 500X 2019 Notice d'entretien (in French)

CONNAISSANCE DU VÉHICULE
CONNAISSANCE DU COMBINÉ DE BORD
SÉCURITÉ
DÉMARRAGE ET CONDUITE
SITUATIONS D’URGENCE
ENTRETIEN DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
MULTIMÉDIA
INDEX

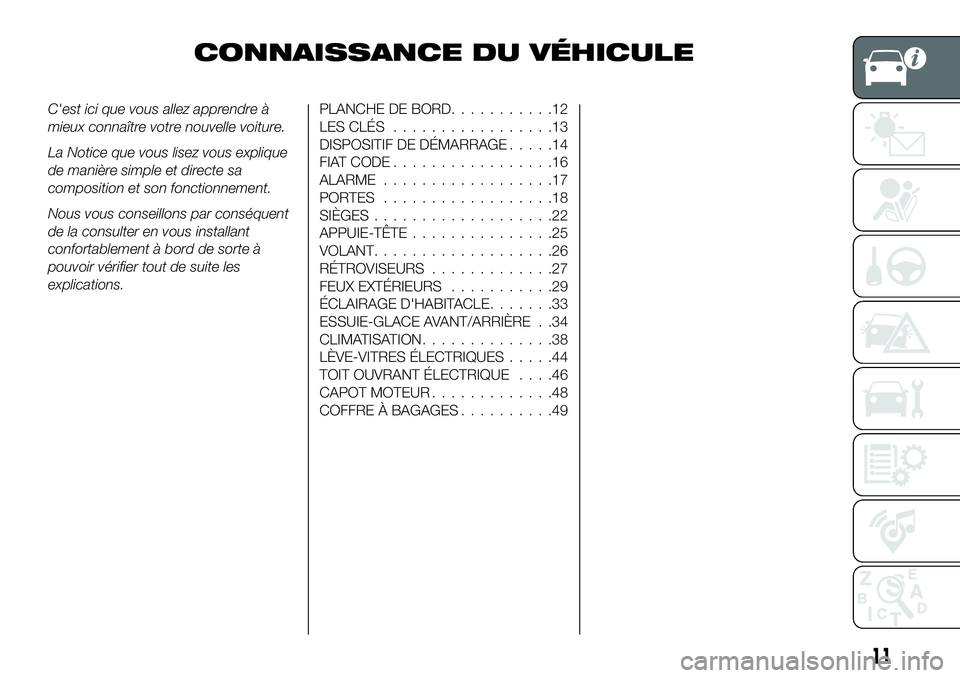

CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La Notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier tout de suite les
explications.PLANCHE DE BORD...........12
LES CLÉS.................13
DISPOSITIF DE DÉMARRAGE.....14
FIAT CODE.................16
ALARME..................17
PORTES ..................18
SIÈGES...................22
APPUIE-TÊTE...............25
VOLANT...................26
RÉTROVISEURS.............27
FEUX EXTÉRIEURS...........29
ÉCLAIRAGE D'HABITACLE.......33
ESSUIE-GLACE AVANT/ARRIÈRE . .34
CLIMATISATION..............38
LÈVE-VITRES ÉLECTRIQUES.....44
TOIT OUVRANT ÉLECTRIQUE....46
CAPOT MOTEUR.............48
COFFRE À BAGAGES..........49
11

PLANCHE DE BORD
1. Diffuseurs latéraux orientables 2. Levier gauche : clignotants, feux de route, appels de phares, fonction Changement de
voie (Lane Change) 3. Combiné de bord 4. Commandes au volant: Cruise Control, Speed Limiter 5. Levier droit :
essuie/lave-glace avant, essuie/lave-glace arrière, réglage du niveau de sensibilité du capteur de
pluie 6.Uconnect™7. Star&Stop, feux de détresse, voyant état airbag passager 8. Boîte à gants supérieure réfrigérée
(pour versions/marchés qui le prévoient) 9. Airbag frontal passager 10. Diffuseurs centraux orientables 11. Boîte à gants
inférieure 12. Commandes de climatisation 13. Boutons sur la console centrale : chauffage des sièges, système Park Assist,
planche porte USB + prise AUX (selon le modèle) 14. Airbag genoux 15. Dispositif de démarrage (clé ou bouton) 16. Airbag
frontal conducteur 17. Commandes au volant : menus écran, trip computer, multimédias, téléphone, reconnaissance
vocale 18. Planche : commutateur feux, correcteur d'assiette des phares.
2F1B0641
12
CONNAISSANCE DU VÉHICULE

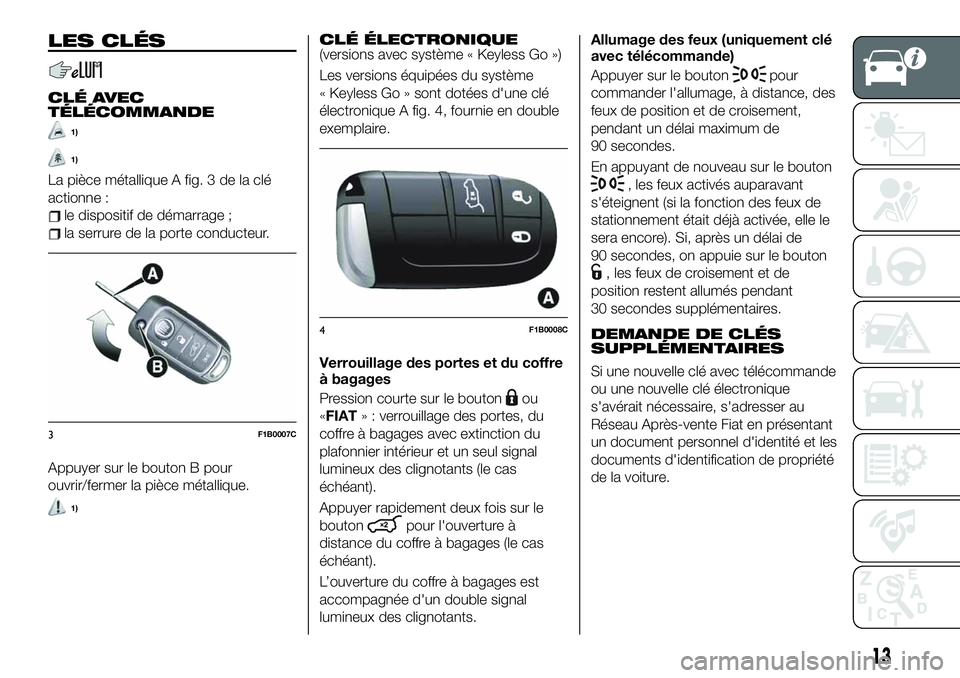

LES CLÉS
CLÉ AVEC
TÉLÉCOMMANDE
1)
1)
La pièce métallique A fig. 3 de la clé
actionne :
le dispositif de démarrage ;
la serrure de la porte conducteur.
Appuyer sur le bouton B pour
ouvrir/fermer la pièce métallique.
1)
CLÉ ÉLECTRONIQUE(versions avec système « Keyless Go »)
Les versions équipées du système
« Keyless Go » sont dotées d'une clé
électronique A fig. 4, fournie en double
exemplaire.
Verrouillage des portes et du coffre
à bagages
Pression courte sur le bouton
ou
«FIAT» : verrouillage des portes, du
coffre à bagages avec extinction du
plafonnier intérieur et un seul signal
lumineux des clignotants (le cas
échéant).
Appuyer rapidement deux fois sur le
bouton
pour l'ouverture à
distance du coffre à bagages (le cas
échéant).
L’ouverture du coffre à bagages est
accompagnée d'un double signal
lumineux des clignotants.Allumage des feux (uniquement clé
avec télécommande)
Appuyer sur le bouton
pour
commander l'allumage, à distance, des
feux de position et de croisement,
pendant un délai maximum de
90 secondes.
En appuyant de nouveau sur le bouton
, les feux activés auparavant
s'éteignent (si la fonction des feux de
stationnement était déjà activée, elle le
sera encore). Si, après un délai de
90 secondes, on appuie sur le bouton
, les feux de croisement et de
position restent allumés pendant
30 secondes supplémentaires.
DEMANDE DE CLÉS
SUPPLÉMENTAIRES
Si une nouvelle clé avec télécommande
ou une nouvelle clé électronique
s'avérait nécessaire, s'adresser au
Réseau Après-vente Fiat en présentant
un document personnel d'identité et les
documents d'identification de propriété
de la voiture.
3F1B0007C
4F1B0008C
13

ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
ATTENTION
1)Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients prévus, comme
le prescrivent les normes en vigueur ou
bien elles peuvent être remises au Réseau
Après-vente Fiat, qui se chargera de
l'élimination.

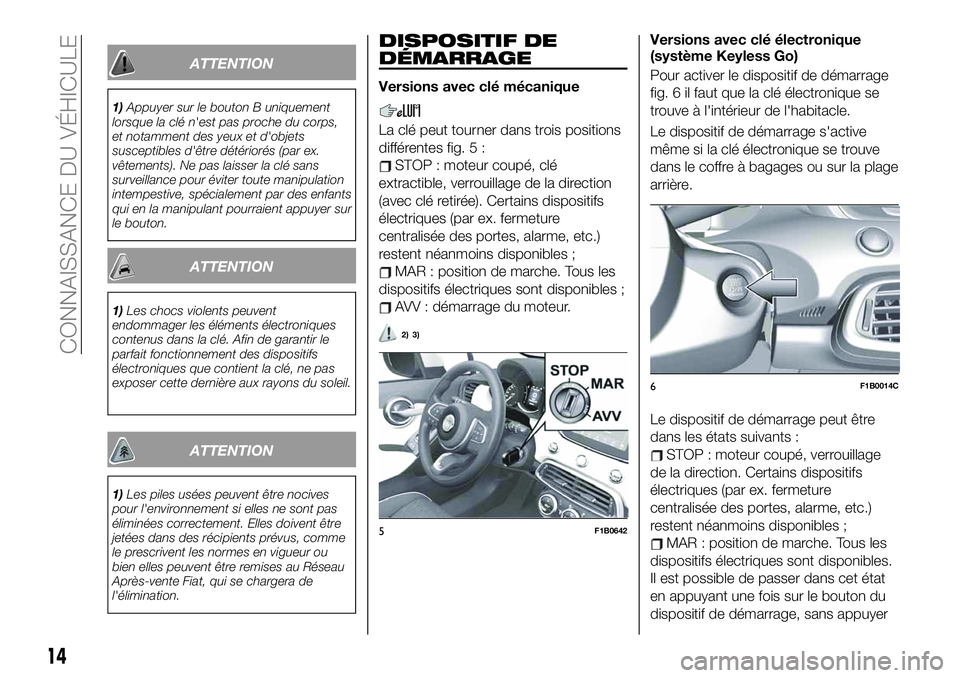

DISPOSITIF DE
DÉMARRAGE
Versions avec clé mécanique
La clé peut tourner dans trois positions
différentes fig. 5 :
STOP : moteur coupé, clé
extractible, verrouillage de la direction
(avec clé retirée). Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles ;
AVV : démarrage du moteur.
2) 3)
Versions avec clé électronique
(système Keyless Go)
Pour activer le dispositif de démarrage
fig. 6 il faut que la clé électronique se
trouve à l'intérieur de l'habitacle.
Le dispositif de démarrage s'active
même si la clé électronique se trouve
dans le coffre à bagages ou sur la plage
arrière.
Le dispositif de démarrage peut être
dans les états suivants :
STOP : moteur coupé, verrouillage
de la direction. Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles.
Il est possible de passer dans cet état
en appuyant une fois sur le bouton du
dispositif de démarrage, sans appuyer5F1B0642
6F1B0014C
14
CONNAISSANCE DU VÉHICULE

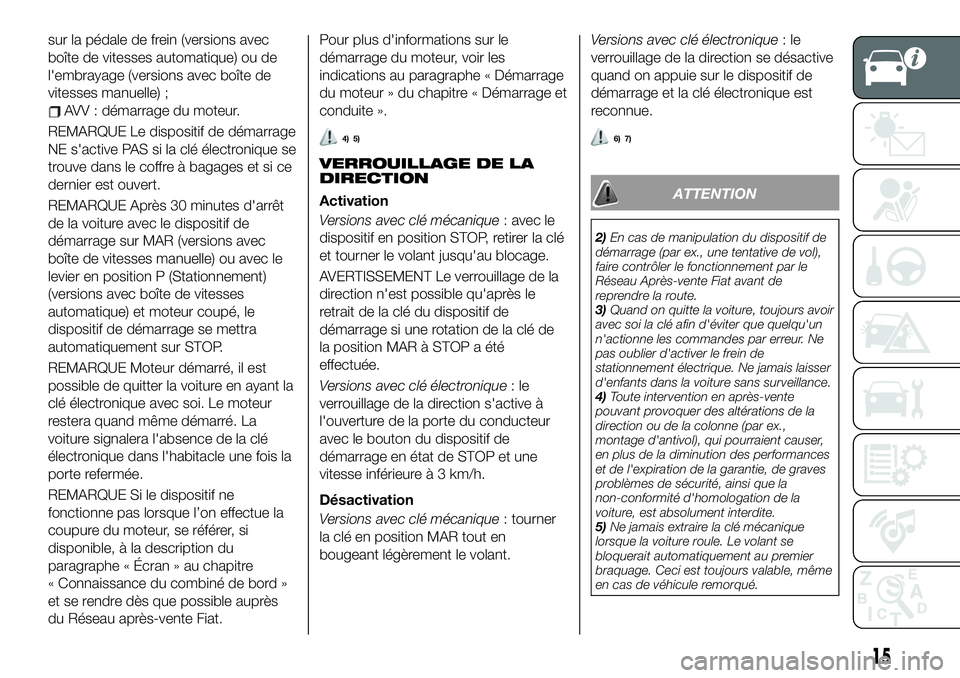

sur la pédale de frein (versions avec
boîte de vitesses automatique) ou de
l'embrayage (versions avec boîte de
vitesses manuelle) ;
AVV : démarrage du moteur.
REMARQUE Le dispositif de démarrage
NE s'active PAS si la clé électronique se
trouve dans le coffre à bagages et si ce
dernier est ouvert.
REMARQUE Après 30 minutes d'arrêt
de la voiture avec le dispositif de
démarrage sur MAR (versions avec
boîte de vitesses manuelle) ou avec le
levier en position P (Stationnement)
(versions avec boîte de vitesses
automatique) et moteur coupé, le
dispositif de démarrage se mettra
automatiquement sur STOP.
REMARQUE Moteur démarré, il est
possible de quitter la voiture en ayant la
clé électronique avec soi. Le moteur
restera quand même démarré. La
voiture signalera l'absence de la clé
électronique dans l'habitacle une fois la
porte refermée.
REMARQUE Si le dispositif ne
fonctionne pas lorsque l’on effectue la
coupure du moteur, se référer, si
disponible, à la description du
paragraphe « Écran » au chapitre
« Connaissance du combiné de bord »
et se rendre dès que possible auprès
du Réseau après-vente Fiat.Pour plus d'informations sur le
démarrage du moteur, voir les
indications au paragraphe « Démarrage
du moteur » du chapitre « Démarrage et
conduite ».
4) 5)
VERROUILLAGE DE LA
DIRECTION
Activation
Versions avec clé mécanique: avec le
dispositif en position STOP, retirer la clé
et tourner le volant jusqu'au blocage.
AVERTISSEMENT Le verrouillage de la
direction n'est possible qu'après le
retrait de la clé du dispositif de
démarrage si une rotation de la clé de
la position MAR à STOP a été
effectuée.
Versions avec clé électronique:le
verrouillage de la direction s'active à
l'ouverture de la porte du conducteur
avec le bouton du dispositif de
démarrage en état de STOP et une
vitesse inférieure à 3 km/h.
Désactivation
Versions avec clé mécanique: tourner
la clé en position MAR tout en
bougeant légèrement le volant.Versions avec clé électronique:le
verrouillage de la direction se désactive
quand on appuie sur le dispositif de
démarrage et la clé électronique est
reconnue.
6) 7)
ATTENTION
2)En cas de manipulation du dispositif de
démarrage (par ex., une tentative de vol),
faire contrôler le fonctionnement par le
Réseau Après-vente Fiat avant de
reprendre la route.
3)Quand on quitte la voiture, toujours avoir
avec soi la clé afin d'éviter que quelqu'un
n'actionne les commandes par erreur. Ne
pas oublier d'activer le frein de
stationnement électrique. Ne jamais laisser
d'enfants dans la voiture sans surveillance.
4)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (par ex.,
montage d'antivol), qui pourraient causer,
en plus de la diminution des performances
et de l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
5)Ne jamais extraire la clé mécanique
lorsque la voiture roule. Le volant se
bloquerait automatiquement au premier
braquage. Ceci est toujours valable, même
en cas de véhicule remorqué.
15

6)Avant de quitter la voiture, TOUJOURS
actionner le frein de stationnement,
braquer les roues, engager la première
vitesse en montée ou la marche arrière en
descente. Sur les versions équipées de
boîte de vitesses automatique, placer le
levier de vitesses sur P (Stationnement) et
appuyer sur le dispositif de démarrage
pour le placer sur STOP. En cas de forte
pente, placer une cale ou une pierre devant
les roues. En quittant la voiture, toujours
verrouiller toutes les portes en appuyant
sur le bouton prévu à cet effet sur la
poignée (voir la description dans la section
"Keyless Entry" du paragraphe "Portes") .
7)Pour les versions équipées du système
Full Keyless System, ne pas laisser la clé
électronique à l'intérieur ou à proximité du
véhicule ou dans un endroit accessible aux
enfants. Ne pas quitter la voiture en
laissant le dispositif d'allumage sur MAR.
Un enfant pourrait actionner les lève-vitres
électriques, d'autres commandes, ou

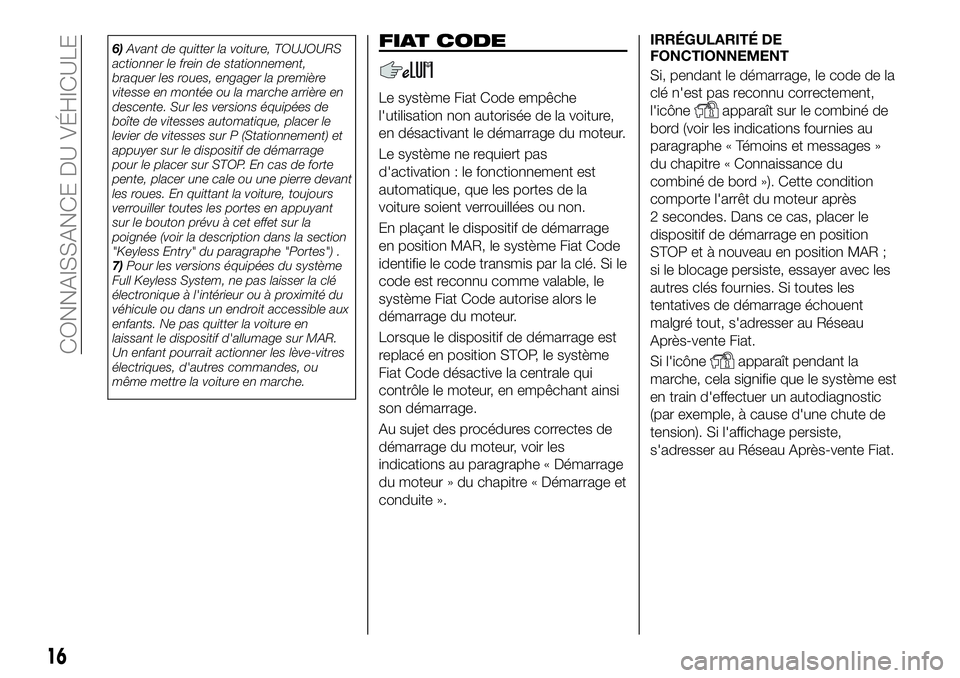

même mettre la voiture en marche.FIAT CODE
Le système Fiat Code empêche
l'utilisation non autorisée de la voiture,
en désactivant le démarrage du moteur.
Le système ne requiert pas
d'activation : le fonctionnement est
automatique, que les portes de la
voiture soient verrouillées ou non.
En plaçant le dispositif de démarrage
en position MAR, le système Fiat Code
identifie le code transmis par la clé. Si le
code est reconnu comme valable, le
système Fiat Code autorise alors le
démarrage du moteur.
Lorsque le dispositif de démarrage est
replacé en position STOP, le système
Fiat Code désactive la centrale qui
contrôle le moteur, en empêchant ainsi
son démarrage.
Au sujet des procédures correctes de
démarrage du moteur, voir les
indications au paragraphe « Démarrage
du moteur » du chapitre « Démarrage et
conduite ».IRRÉGULARITÉ DE
FONCTIONNEMENT
Si, pendant le démarrage, le code de la
clé n'est pas reconnu correctement,
l'icôneapparaît sur le combiné de
bord (voir les indications fournies au
paragraphe « Témoins et messages »
du chapitre « Connaissance du
combiné de bord »). Cette condition
comporte l'arrêt du moteur après
2 secondes. Dans ce cas, placer le
dispositif de démarrage en position
STOP et à nouveau en position MAR ;
si le blocage persiste, essayer avec les
autres clés fournies. Si toutes les
tentatives de démarrage échouent
malgré tout, s'adresser au Réseau
Après-vente Fiat.
Si l'icône
apparaît pendant la
marche, cela signifie que le système est
en train d'effectuer un autodiagnostic
(par exemple, à cause d'une chute de
tension). Si l'affichage persiste,
s'adresser au Réseau Après-vente Fiat.
16
CONNAISSANCE DU VÉHICULE

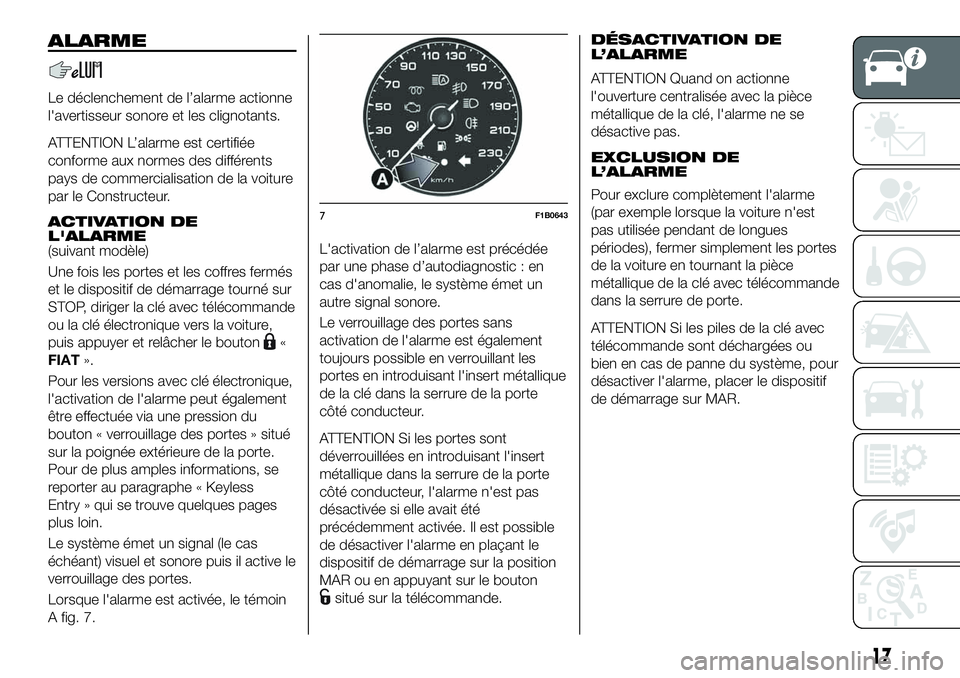

ALARME
Le déclenchement de l’alarme actionne
l'avertisseur sonore et les clignotants.
ATTENTION L’alarme est certifiée
conforme aux normes des différents
pays de commercialisation de la voiture
par le Constructeur.
ACTIVATION DE
L'ALARME
(suivant modèle)
Une fois les portes et les coffres fermés
et le dispositif de démarrage tourné sur
STOP, diriger la clé avec télécommande
ou la clé électronique vers la voiture,
puis appuyer et relâcher le bouton
«
FIAT».
Pour les versions avec clé électronique,
l'activation de l'alarme peut également
être effectuée via une pression du
bouton « verrouillage des portes » situé
sur la poignée extérieure de la porte.
Pour de plus amples informations, se
reporter au paragraphe « Keyless
Entry » qui se trouve quelques pages
plus loin.
Le système émet un signal (le cas
échéant) visuel et sonore puis il active le
verrouillage des portes.
Lorsque l'alarme est activée, le témoin
A fig. 7.L'activation de l’alarme est précédée
par une phase d’autodiagnostic : en
cas d'anomalie, le système émet un
autre signal sonore.
Le verrouillage des portes sans
activation de l'alarme est également
toujours possible en verrouillant les
portes en introduisant l'insert métallique
de la clé dans la serrure de la porte
côté conducteur.
ATTENTION Si les portes sont
déverrouillées en introduisant l'insert
métallique dans la serrure de la porte
côté conducteur, l'alarme n'est pas
désactivée si elle avait été
précédemment activée. Il est possible
de désactiver l'alarme en plaçant le
dispositif de démarrage sur la position
MAR ou en appuyant sur le bouton
situé sur la télécommande.DÉSACTIVATION DE
L’ALARME
ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
EXCLUSION DE
L’ALARME
Pour exclure complètement l'alarme
(par exemple lorsque la voiture n'est
pas utilisée pendant de longues
périodes), fermer simplement les portes
de la voiture en tournant la pièce
métallique de la clé avec télécommande
dans la serrure de porte.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, placer le dispositif
de démarrage sur MAR.
7F1B0643
17

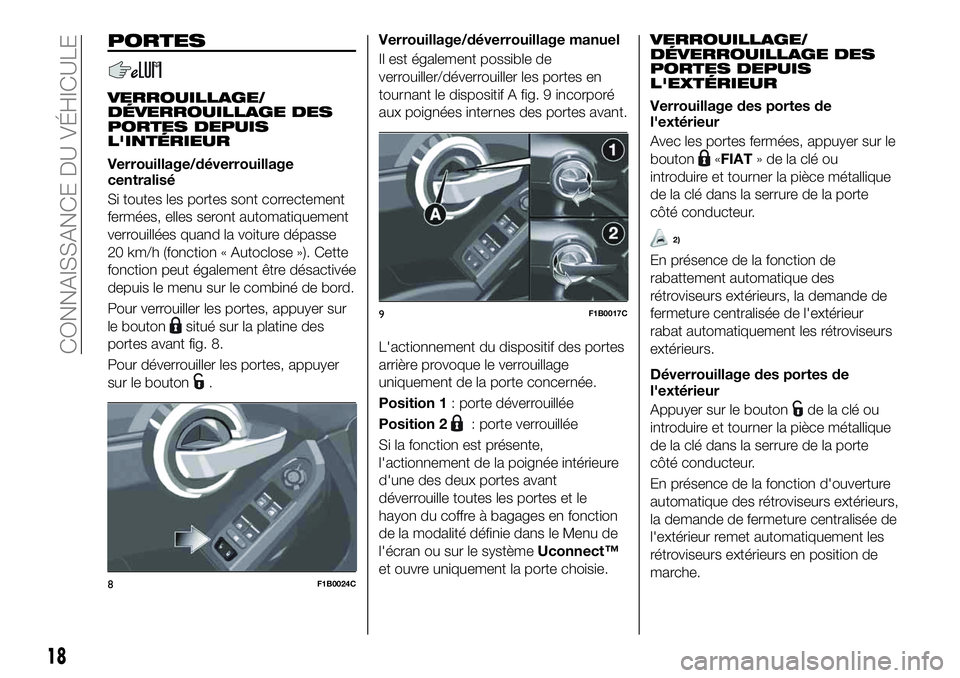

PORTES
VERROUILLAGE/
DÉVERROUILLAGE DES
PORTES DEPUIS
L'INTÉRIEUR
Verrouillage/déverrouillage
centralisé
Si toutes les portes sont correctement
fermées, elles seront automatiquement
verrouillées quand la voiture dépasse
20 km/h (fonction « Autoclose »). Cette
fonction peut également être désactivée
depuis le menu sur le combiné de bord.
Pour verrouiller les portes, appuyer sur
le bouton
situé sur la platine des
portes avant fig. 8.
Pour déverrouiller les portes, appuyer
sur le bouton
.Verrouillage/déverrouillage manuel
Il est également possible de
verrouiller/déverrouiller les portes en
tournant le dispositif A fig. 9 incorporé
aux poignées internes des portes avant.
L'actionnement du dispositif des portes
arrière provoque le verrouillage
uniquement de la porte concernée.
Position 1: porte déverrouillée
Position 2
: porte verrouillée
Si la fonction est présente,
l'actionnement de la poignée intérieure
d'une des deux portes avant
déverrouille toutes les portes et le
hayon du coffre à bagages en fonction
de la modalité définie dans le Menu de
l'écran ou sur le systèmeUconnect™
et ouvre uniquement la porte choisie.
VERROUILLAGE/
DÉVERROUILLAGE DES
PORTES DEPUIS
L'EXTÉRIEUR
Verrouillage des portes de
l'extérieur
Avec les portes fermées, appuyer sur le
bouton
«FIAT»delacléou
introduire et tourner la pièce métallique
de la clé dans la serrure de la porte
côté conducteur.
2)
En présence de la fonction de
rabattement automatique des
rétroviseurs extérieurs, la demande de
fermeture centralisée de l'extérieur
rabat automatiquement les rétroviseurs
extérieurs.
Déverrouillage des portes de
l'extérieur
Appuyer sur le bouton
de la clé ou
introduire et tourner la pièce métallique
de la clé dans la serrure de la porte
côté conducteur.
En présence de la fonction d'ouverture
automatique des rétroviseurs extérieurs,
la demande de fermeture centralisée de
l'extérieur remet automatiquement les
rétroviseurs extérieurs en position de
marche.
8F1B0024C
9F1B0017C
18
CONNAISSANCE DU VÉHICULE
