FIAT 500X 2019 Návod k použití a údržbě (in Czech)

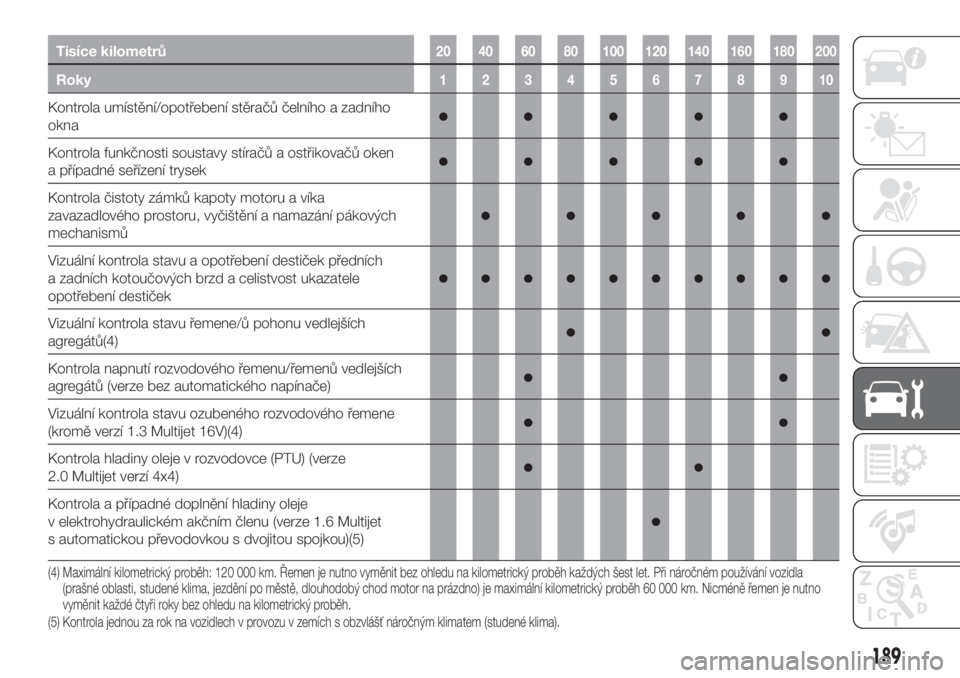

Tisíce kilometrů20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola umístění/opotřebení stěračů čelního a zadního
okna●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken
a případné seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
●●●●●
Vizuální kontrola stavu a opotřebení destiček předních
a zadních kotoučových brzd a celistvost ukazatele
opotřebení destiček
●●●●●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů(4)●●
Kontrola napnutí rozvodového řemenu/řemenů vedlejších
agregátů (verze bez automatického napínače)●●
Vizuální kontrola stavu ozubeného rozvodového řemene
(kromě verzí 1.3 Multijet 16V)(4)●●
Kontrola hladiny oleje v rozvodovce (PTU) (verze
2.0 Multijet verzí 4x4)●●
Kontrola a případné doplnění hladiny oleje
v elektrohydraulickém akčním členu (verze 1.6 Multijet
s automatickou převodovkou s dvojitou spojkou)(5)
●
(4) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(5) Kontrola jednou za rok na vozidlech v provozu v zemích s obzvlášť náročným klimatem (studené klima).
189

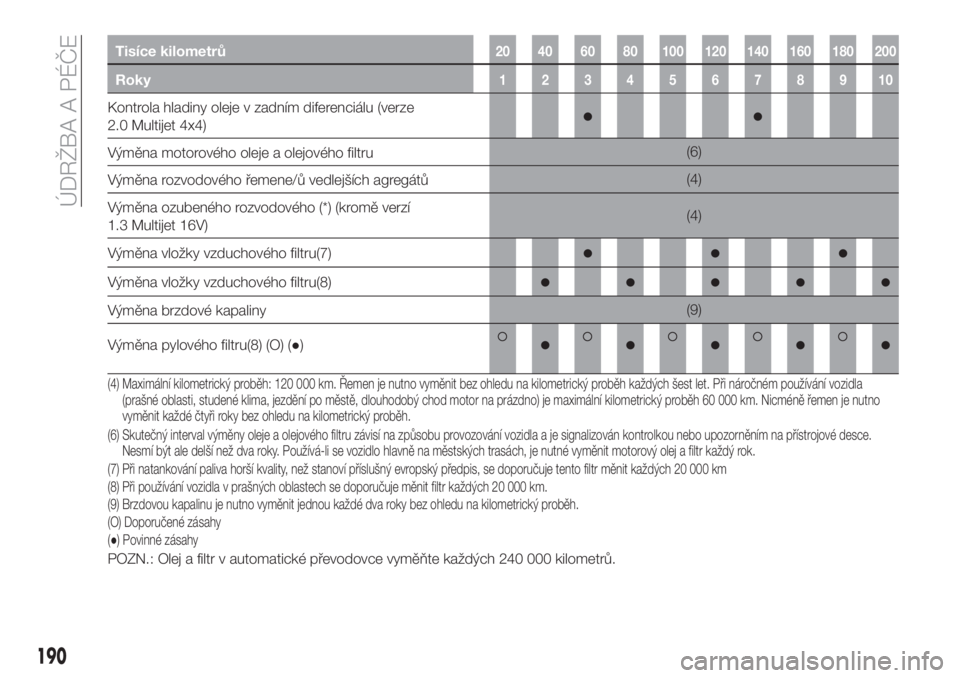

Tisíce kilometrů20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola hladiny oleje v zadním diferenciálu (verze
2.0 Multijet 4x4)●●
Výměna motorového oleje a olejového filtru(6)
Výměna rozvodového řemene/ů vedlejších agregátů(4)
Výměna ozubeného rozvodového (*) (kromě verzí
1.3 Multijet 16V)(4)
Výměna vložky vzduchového filtru(7)
●●●
Výměna vložky vzduchového filtru(8)●●●●●
Výměna brzdové kapaliny(9)
Výměna pylového filtru(8) (O) (●)
●●●●●
(6) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok. (4) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(7) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km
(8) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(9) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
POZN.: Olej a filtr v automatické převodovce vyměňte každých 240 000 kilometrů.
190

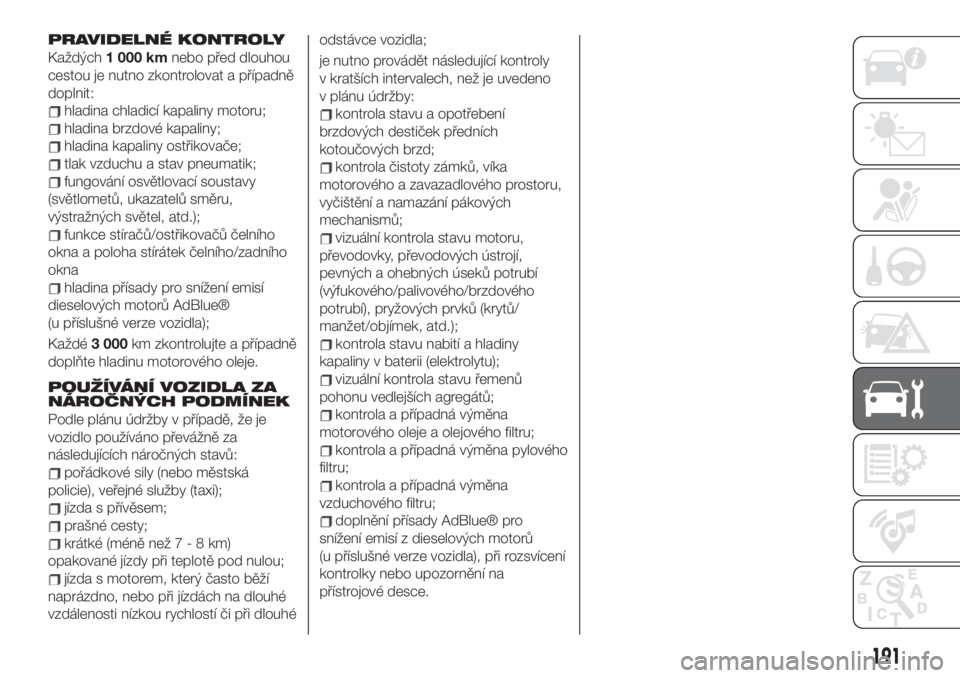

ÚDRŽBA A PÉČE

PRAVIDELNÉ KONTROLY
Každých1 000 kmnebo před dlouhou
cestou je nutno zkontrolovat a případně
doplnit:
hladina chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
funkce stíračů/ostřikovačů čelního
okna a poloha stírátek čelního/zadního
okna
hladina přísady pro snížení emisí
dieselových motorů AdBlue®
(u příslušné verze vozidla);
Každé3 000km zkontrolujte a případně
doplňte hladinu motorového oleje.
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
pořádkové sily (nebo městská
policie), veřejné služby (taxi);
jízda s přívěsem;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při dlouhéodstávce vozidla;
je nutno provádět následující kontroly
v kratších intervalech, než je uvedeno
v plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfukového/palivového/brzdového
potrubí), pryžových prvků (krytů/
manžet/objímek, atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu řemenů
pohonu vedlejších agregátů;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna pylového
filtru;
kontrola a případná výměna
vzduchového filtru;
doplnění přísady AdBlue® pro
snížení emisí z dieselových motorů
(u příslušné verze vozidla), při rozsvícení
kontrolky nebo upozornění na
přístrojové desce.
191

MOTOROVÝ PROSTOR
KONTROLA HLADIN
166) 167)
80)
Provedení 1.0
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
168F1B0675
192
ÚDRŽBA A PÉČE

Provedení 1.3
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
169F1B0676
193

Verze 1.4 Turbo Multi Air
(je-li ve výbavě)
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
170F1B0171C
194
ÚDRŽBA A PÉČE

Verze 1.6 E.Torq
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
171F1B0234C
195

Verze 1.3 16V Multijet
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
POZN.: Pro přístup k uzávěru/plnicímu ústí motorového oleje B je třeba sejmout víko G zatlačením v místě vyznačeném šipkou.
172F1B0239C
196
ÚDRŽBA A PÉČE

Verze 1.6 16V Multijet bez AdBlue®
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
173F1B0172C
197

Verze 1.6 16V Multijet s AdBlue®
A - Měrka hladiny motorového oleje/B-Uzávěr/plnicí ústí motorového oleje/C-Chladicí kapalina motoru / D - Kapalina do
ostřikovačů čelního/zadního okna/E-Brzdová kapalina/F-Baterie
174F1B0637
198
ÚDRŽBA A PÉČE
