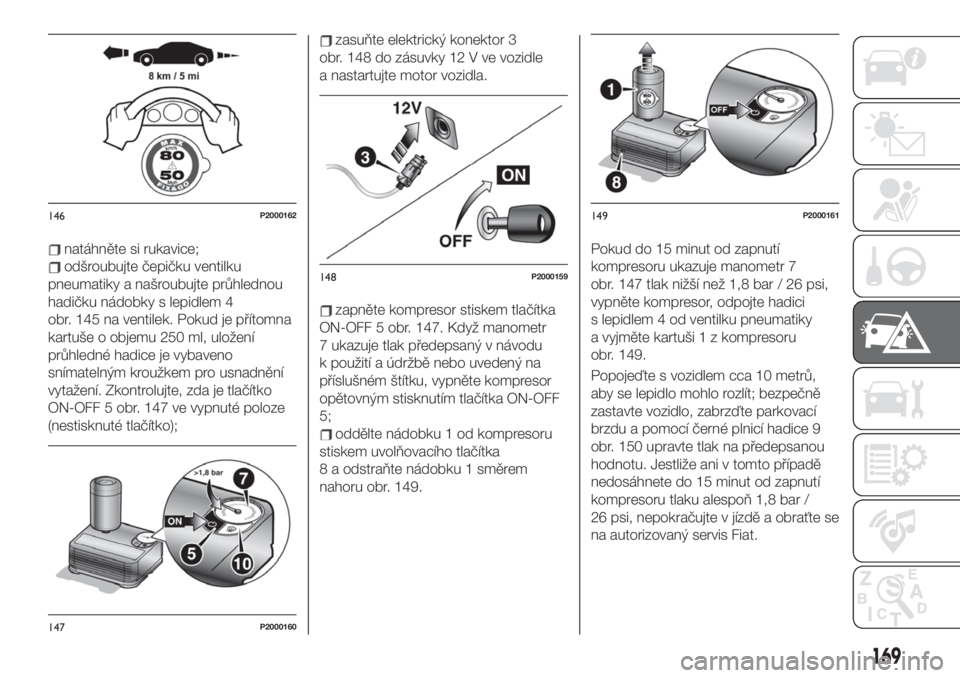

natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem 4
obr. 145 na ventilek. Pokud je přítomna
kartuše o objemu 250 ml, uložení
průhledné hadice je vybaveno
snímatelným kroužkem pro usnadnění
vytažení. Zkontrolujte, zda je tlačítko
ON-OFF 5 obr. 147 ve vypnuté poloze
(nestisknuté tlačítko);
zasuňte elektrický konektor 3
obr. 148 do zásuvky 12 V ve vozidle
a nastartujte motor vozidla.
zapněte kompresor stiskem tlačítka
ON-OFF 5 obr. 147. Když manometr
7 ukazuje tlak předepsaný v návodu
k použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
5;
oddělte nádobku 1 od kompresoru
stiskem uvolňovacího tlačítka
8 a odstraňte nádobku 1 směrem
nahoru obr. 149.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr 7
obr. 147 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici
s lepidlem 4 od ventilku pneumatiky
a vyjměte kartuši 1 z kompresoru
obr. 149.
Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice 9
obr. 150 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar /
26 psi, nepokračujte v jízdě a obraťte se
na autorizovaný servis Fiat.
146P2000162
147P2000160
148P2000159
149P2000161
169

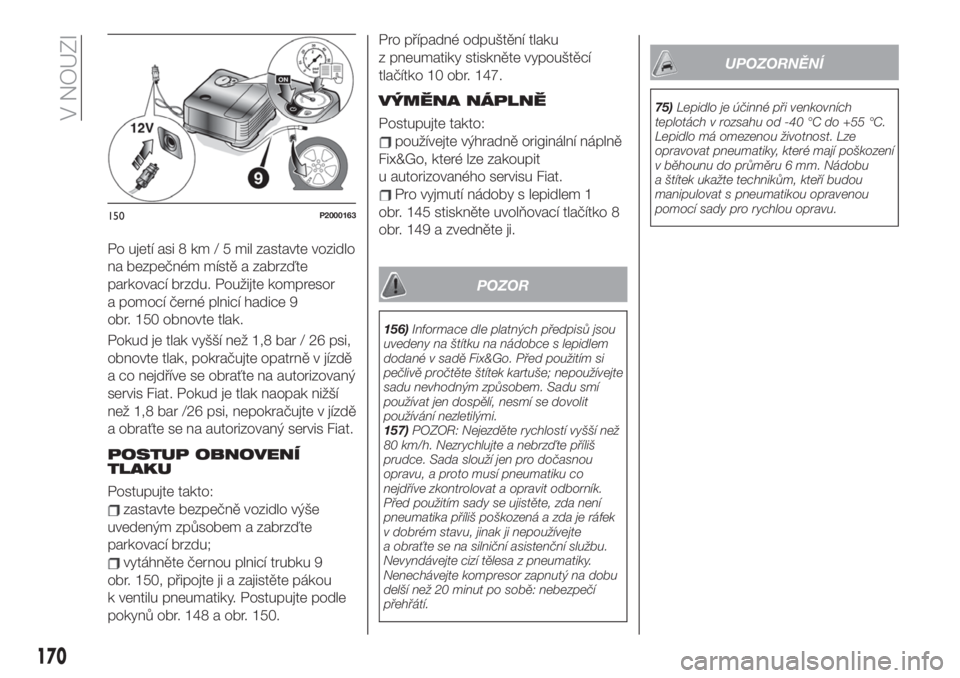

Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor
a pomocí černé plnicí hadice 9
obr. 150 obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v jízdě
a co nejdříve se obraťte na autorizovaný
servis Fiat. Pokud je tlak naopak nižší
než 1,8 bar /26 psi, nepokračujte v jízdě
a obraťte se na autorizovaný servis Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku 9
obr. 150, připojte ji a zajistěte pákou
k ventilu pneumatiky. Postupujte podle
pokynů obr. 148 a obr. 150.Pro případné odpuštění tlaku
z pneumatiky stiskněte vypouštěcí
tlačítko 10 obr. 147.
VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální náplně
Fix&Go, které lze zakoupit
u autorizovaného servisu Fiat.
Pro vyjmutí nádoby s lepidlem 1
obr. 145 stiskněte uvolňovací tlačítko 8
obr. 149 a zvedněte ji.
POZOR
156)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím si
pečlivě pročtěte štítek kartuše; nepoužívejte
sadu nevhodným způsobem. Sadu smí
používat jen dospělí, nesmí se dovolit
používání nezletilými.
157)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzďte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte
a obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
UPOZORNĚNÍ
75)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají poškození
v běhounu do průměru 6 mm. Nádobu
a štítek ukažte technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady pro rychlou opravu.
150P2000163
170
V NOUZI

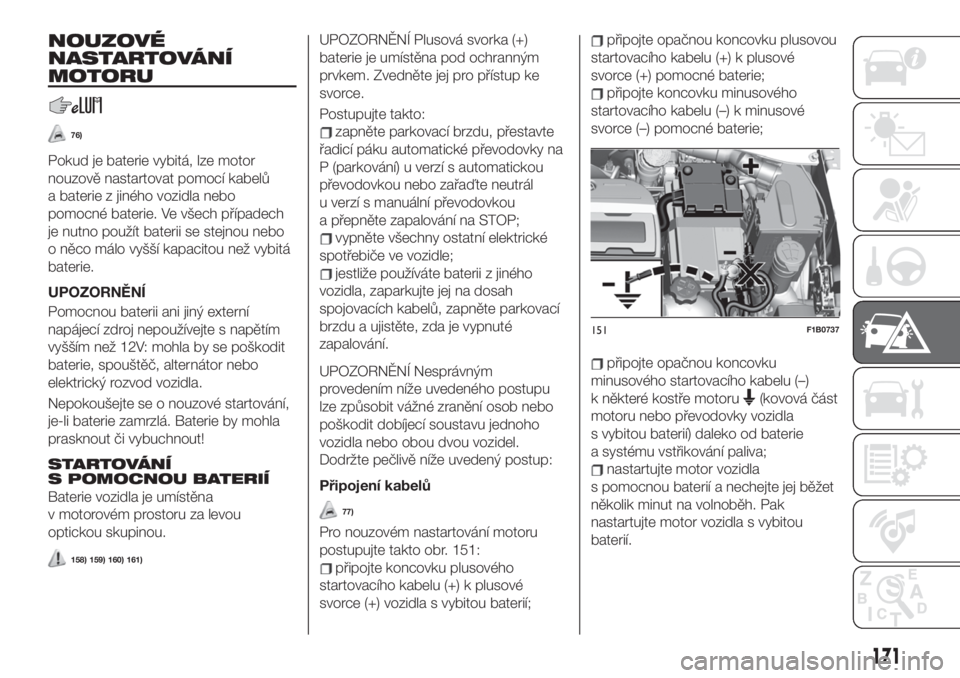

NOUZOVÉ
NASTARTOVÁNÍ
MOTORU
76)
Pokud je baterie vybitá, lze motor
nouzově nastartovat pomocí kabelů
a baterie z jiného vozidla nebo
pomocné baterie. Ve všech případech
je nutno použít baterii se stejnou nebo
o něco málo vyšší kapacitou než vybitá
baterie.
UPOZORNĚNÍ
Pomocnou baterii ani jiný externí
napájecí zdroj nepoužívejte s napětím
vyšším než 12V: mohla by se poškodit
baterie, spouštěč, alternátor nebo
elektrický rozvod vozidla.
Nepokoušejte se o nouzové startování,
je-li baterie zamrzlá. Baterie by mohla
prasknout či vybuchnout!
STARTOVÁNÍ
S POMOCNOU BATERIÍ
Baterie vozidla je umístěna
v motorovém prostoru za levou
optickou skupinou.
158) 159) 160) 161)
UPOZORNĚNÍ Plusová svorka (+)
baterie je umístěna pod ochranným
prvkem. Zvedněte jej pro přístup ke
svorce.
Postupujte takto:
zapněte parkovací brzdu, přestavte
řadicí páku automatické převodovky na
P (parkování) u verzí s automatickou
převodovkou nebo zařaďte neutrál
u verzí s manuální převodovkou
a přepněte zapalování na STOP;
vypněte všechny ostatní elektrické
spotřebiče ve vozidle;
jestliže používáte baterii z jiného
vozidla, zaparkujte jej na dosah
spojovacích kabelů, zapněte parkovací
brzdu a ujistěte, zda je vypnuté
zapalování.
UPOZORNĚNÍ Nesprávným
provedením níže uvedeného postupu
lze způsobit vážné zranění osob nebo
poškodit dobíjecí soustavu jednoho
vozidla nebo obou dvou vozidel.
Dodržte pečlivě níže uvedený postup:
Připojení kabelů
77)
Pro nouzovém nastartování motoru
postupujte takto obr. 151:
připojte koncovku plusového
startovacího kabelu (+) k plusové
svorce (+) vozidla s vybitou baterií;
připojte opačnou koncovku plusovou
startovacího kabelu (+) k plusové
svorce (+) pomocné baterie;
připojte koncovku minusového
startovacího kabelu (–) k minusové
svorce (–) pomocné baterie;
připojte opačnou koncovku
minusového startovacího kabelu (–)
k některé kostře motoru
(kovová část
motoru nebo převodovky vozidla
s vybitou baterií) daleko od baterie
a systému vstřikování paliva;
nastartujte motor vozidla
s pomocnou baterií a nechejte jej běžet
několik minut na volnoběh. Pak
nastartujte motor vozidla s vybitou
baterií.
151F1B0737
171

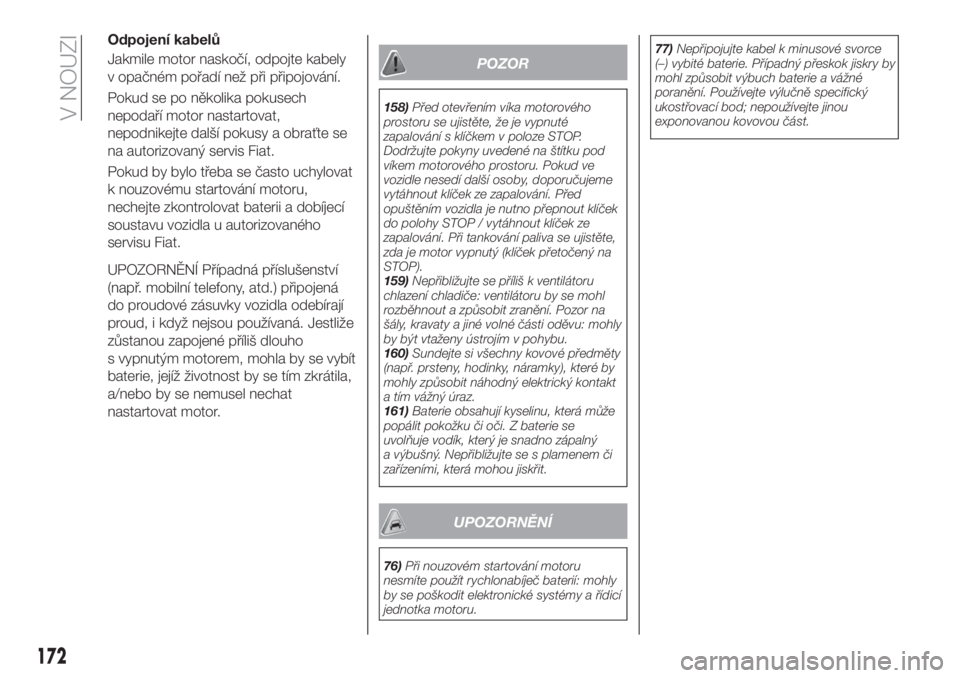

Odpojení kabelů
Jakmile motor naskočí, odpojte kabely
v opačném pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další pokusy a obraťte se
na autorizovaný servis Fiat.
Pokud by bylo třeba se často uchylovat
k nouzovému startování motoru,
nechejte zkontrolovat baterii a dobíjecí
soustavu vozidla u autorizovaného
servisu Fiat.
UPOZORNĚNÍ Případná příslušenství
(např. mobilní telefony, atd.) připojená
do proudové zásuvky vozidla odebírají
proud, i když nejsou používaná. Jestliže
zůstanou zapojené příliš dlouho
s vypnutým motorem, mohla by se vybít
baterie, jejíž životnost by se tím zkrátila,
a/nebo by se nemusel nechat
nastartovat motor.
POZOR
158)Před otevřením víka motorového
prostoru se ujistěte, že je vypnuté
zapalování s klíčkem v poloze STOP.
Dodržujte pokyny uvedené na štítku pod
víkem motorového prostoru. Pokud ve
vozidle nesedí další osoby, doporučujeme
vytáhnout klíček ze zapalování. Před
opuštěním vozidla je nutno přepnout klíček
do polohy STOP / vytáhnout klíček ze
zapalování. Při tankování paliva se ujistěte,
zda je motor vypnutý (klíček přetočený na
STOP).
159)Nepřibližujte se příliš k ventilátoru
chlazení chladiče: ventilátoru by se mohl
rozběhnout a způsobit zranění. Pozor na
šály, kravaty a jiné volné části oděvu: mohly
by být vtaženy ústrojím v pohybu.
160)Sundejte si všechny kovové předměty
(např. prsteny, hodinky, náramky), které by
mohly způsobit náhodný elektrický kontakt
a tím vážný úraz.
161)Baterie obsahují kyselinu, která může
popálit pokožku či oči. Z baterie se
uvolňuje vodík, který je snadno zápalný
a výbušný. Nepřibližujte se s plamenem či
zařízeními, která mohou jiskřit.
UPOZORNĚNÍ
76)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a řídicí
jednotka motoru.77)Nepřipojujte kabel k minusové svorce
(–) vybité baterie. Případný přeskok jiskry by
mohl způsobit výbuch baterie a vážné
poranění. Používejte výlučně specifický
ukostřovací bod; nepoužívejte jinou
exponovanou kovovou část.
172
V NOUZI

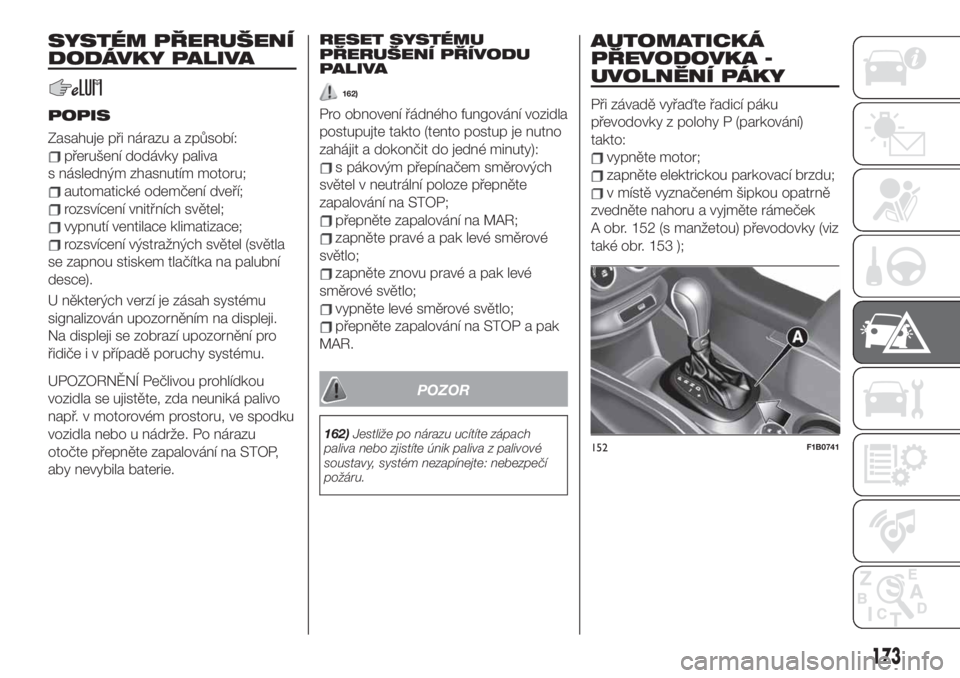

SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
POPIS
Zasahuje při nárazu a způsobí:
přerušení dodávky paliva
s následným zhasnutím motoru;
automatické odemčení dveří;
rozsvícení vnitřních světel;
vypnutí ventilace klimatizace;
rozsvícení výstražných světel (světla
se zapnou stiskem tlačítka na palubní
desce).
U některých verzí je zásah systému
signalizován upozorněním na displeji.
Na displeji se zobrazí upozornění pro
řidiče i v případě poruchy systému.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže. Po nárazu
otočte přepněte zapalování na STOP,
aby nevybila baterie.RESET SYSTÉMU
PŘERUŠENÍ PŘÍVODU
PALIVA
162)
Pro obnovení řádného fungování vozidla
postupujte takto (tento postup je nutno
zahájit a dokončit do jedné minuty):
s pákovým přepínačem směrových
světel v neutrální poloze přepněte
zapalování na STOP;
přepněte zapalování na MAR;
zapněte pravé a pak levé směrové
světlo;
zapněte znovu pravé a pak levé
směrové světlo;
vypněte levé směrové světlo;
přepněte zapalování na STOP a pak
MAR.
POZOR
162)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte: nebezpečí
požáru.
AUTOMATICKÁ
PŘEVODOVKA -
UVOLNĚNÍ PÁKY
Při závadě vyřaďte řadicí páku
převodovky z polohy P (parkování)
takto:
vypněte motor;
zapněte elektrickou parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte rámeček
A obr. 152 (s manžetou) převodovky (viz
také obr. 153 );
152F1B0741
173

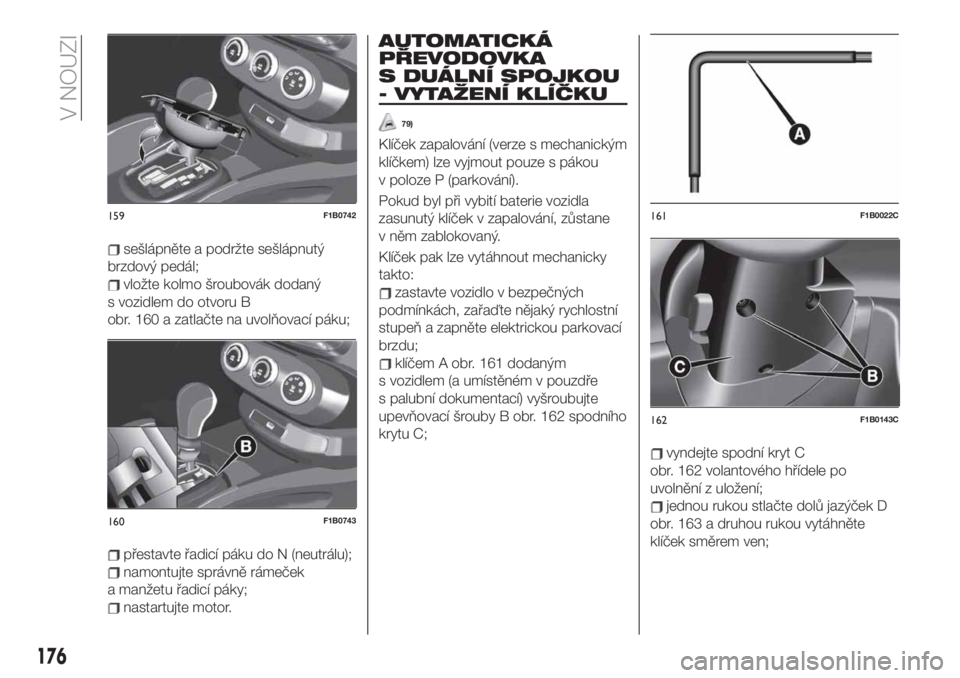

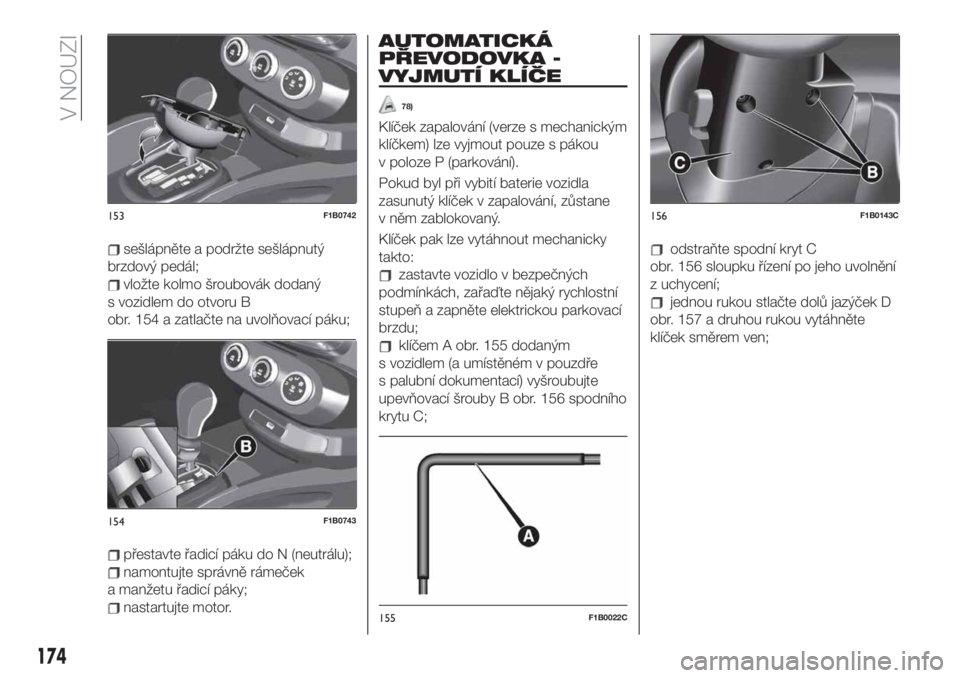

sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru B
obr. 154 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
namontujte správně rámeček
a manžetu řadicí páky;
nastartujte motor.
AUTOMATICKÁ
PŘEVODOVKA -
VYJMUTÍ KLÍČE
78)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zapněte elektrickou parkovací
brzdu;
klíčem A obr. 155 dodaným
s vozidlem (a umístěném v pouzdře
s palubní dokumentací) vyšroubujte
upevňovací šrouby B obr. 156 spodního
krytu C;
odstraňte spodní kryt C
obr. 156 sloupku řízení po jeho uvolnění
z uchycení;
jednou rukou stlačte dolů jazýček D
obr. 157 a druhou rukou vytáhněte
klíček směrem ven;
153F1B0742
154F1B0743
155F1B0022C
156F1B0143C
174
V NOUZI

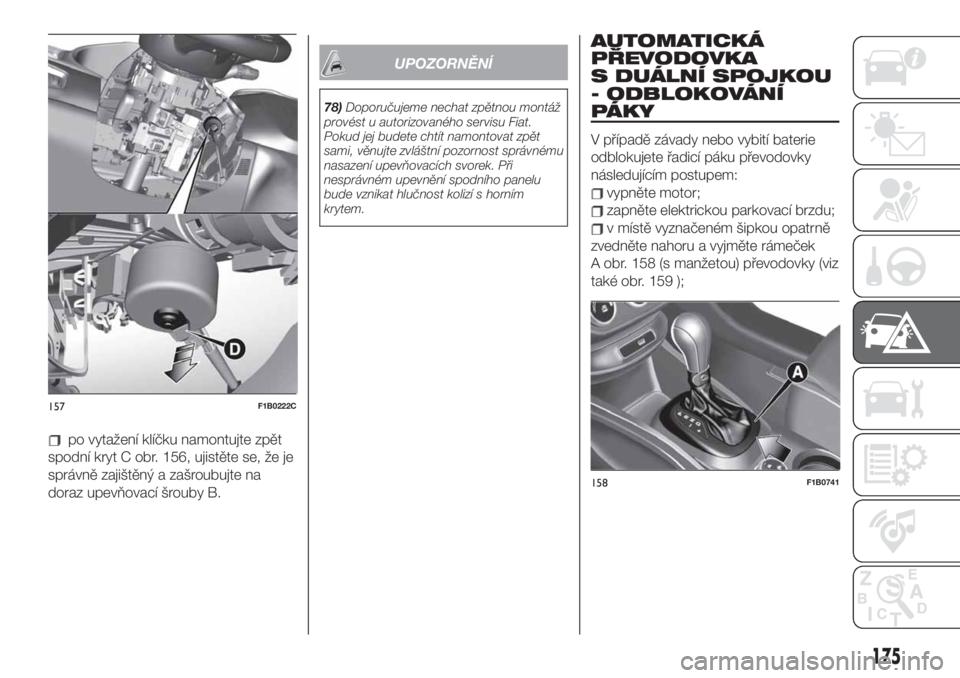

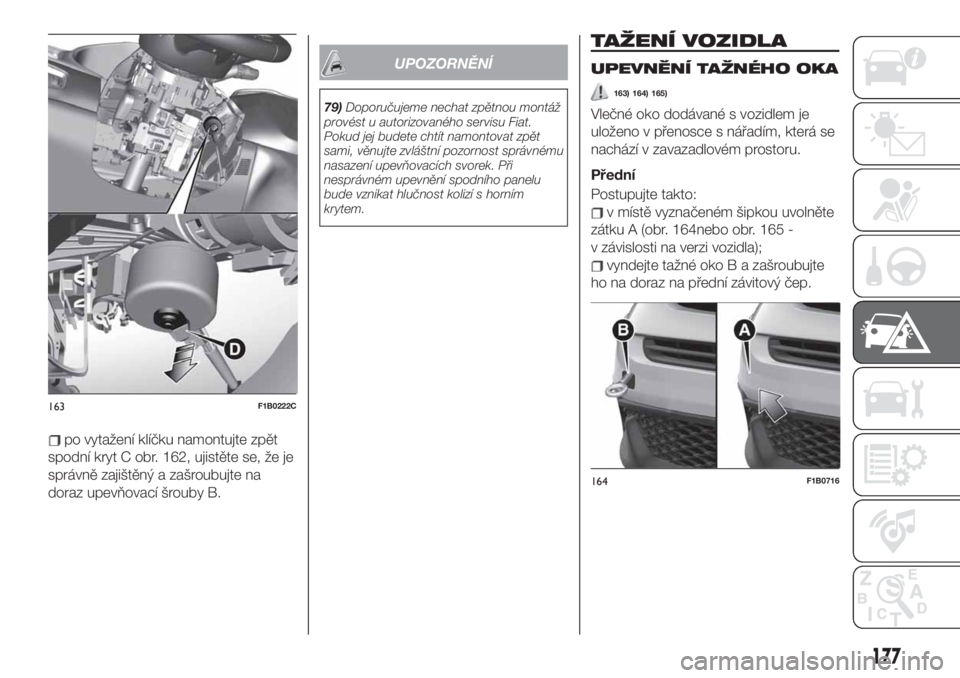

po vytažení klíčku namontujte zpět
spodní kryt C obr. 156, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby B.
UPOZORNĚNÍ
78)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
AUTOMATICKÁ
PŘEVODOVKA
S DUÁLNÍ SPOJKOU
- ODBLOKOVÁNÍ
PÁKY
V případě závady nebo vybití baterie
odblokujete řadicí páku převodovky
následujícím postupem:
vypněte motor;
zapněte elektrickou parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte rámeček
A obr. 158 (s manžetou) převodovky (viz
také obr. 159 );
157F1B0222C
158F1B0741
175

sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru B
obr. 160 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
namontujte správně rámeček
a manžetu řadicí páky;
nastartujte motor.
AUTOMATICKÁ
PŘEVODOVKA
S DUÁLNÍ SPOJKOU
- VYTAŽENÍ KLÍČKU
79)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zapněte elektrickou parkovací
brzdu;
klíčem A obr. 161 dodaným
s vozidlem (a umístěném v pouzdře
s palubní dokumentací) vyšroubujte
upevňovací šrouby B obr. 162 spodního
krytu C;
vyndejte spodní kryt C
obr. 162 volantového hřídele po
uvolnění z uložení;
jednou rukou stlačte dolů jazýček D
obr. 163 a druhou rukou vytáhněte
klíček směrem ven;
159F1B0742
160F1B0743
161F1B0022C
162F1B0143C
176
V NOUZI

po vytažení klíčku namontujte zpět
spodní kryt C obr. 162, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby B.
UPOZORNĚNÍ
79)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
163) 164) 165)
Vlečné oko dodávané s vozidlem je
uloženo v přenosce s nářadím, která se
nachází v zavazadlovém prostoru.
Přední
Postupujte takto:
v místě vyznačeném šipkou uvolněte
zátku A (obr. 164nebo obr. 165 -
v závislosti na verzi vozidla);
vyndejte tažné oko B a zašroubujte
ho na doraz na přední závitový čep.
163F1B0222C
164F1B0716
177

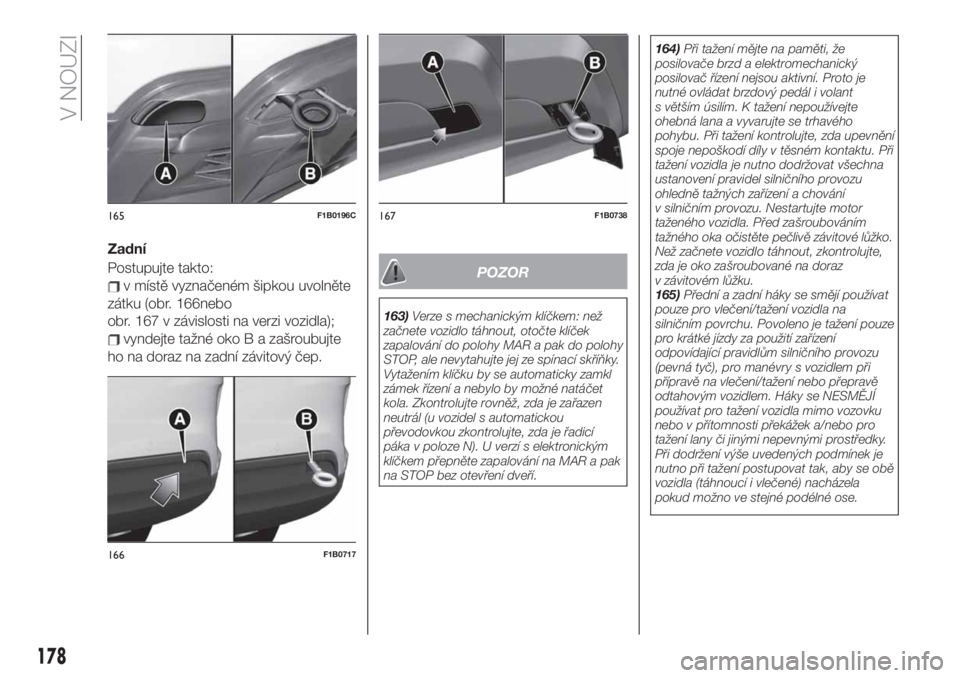

Zadní
Postupujte takto:
v místě vyznačeném šipkou uvolněte
zátku (obr. 166nebo
obr. 167 v závislosti na verzi vozidla);
vyndejte tažné oko B a zašroubujte
ho na doraz na zadní závitový čep.
POZOR
163)Verze s mechanickým klíčkem: než
začnete vozidlo táhnout, otočte klíček
zapalování do polohy MAR a pak do polohy
STOP, ale nevytahujte jej ze spínací skříňky.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola. Zkontrolujte rovněž, zda je zařazen
neutrál (u vozidel s automatickou
převodovkou zkontrolujte, zda je řadicí
páka v poloze N). U verzí s elektronickým
klíčkem přepněte zapalování na MAR a pak
na STOP bez otevření dveří.164)Při tažení mějte na paměti, že
posilovače brzd a elektromechanický
posilovač řízení nejsou aktivní. Proto je
nutné ovládat brzdový pedál i volant
s větším úsilím. K tažení nepoužívejte
ohebná lana a vyvarujte se trhavého
pohybu. Při tažení kontrolujte, zda upevnění
spoje nepoškodí díly v těsném kontaktu. Při
tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu
ohledně tažných zařízení a chování
v silničním provozu. Nestartujte motor
taženého vozidla. Před zašroubováním
tažného oka očistěte pečlivě závitové lůžko.
Než začnete vozidlo táhnout, zkontrolujte,
zda je oko zašroubované na doraz
v závitovém lůžku.
165)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je tažení pouze
pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
165F1B0196C
166F1B0717
167F1B0738
178
V NOUZI
