WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering
verschillen.
1. Luchtrooster voor lucht naar de zijruiten – 2. Verstelbaar en regelbaar luchtrooster – 3. Linker hendel: bediening buitenver-
lichting – 4. Instrumentenpaneel en controle-/waarschuwingslampjes – 5. Rechter hendel: ruitenwissers, achterruitwisser, trip-
computer – 6. Verstelbare en regelbare luchtroosters – 7. Autoradio (voor bepaalde uitvoeringen/markten) – 8. Schakelaarpaneel
– 9. Frontairbag passagierszijde (voor bepaalde uitvoeringen/markten) – 10. Dashboardkastje – 11. Bedieningsknoppen voor ver-
warming/ventilatie/airconditioning – 12. Versnellingspook – 13. Start-/contactslot – 14. Frontairbag bestuurderszijde – 15. Hendel
voor motorkapontgrendeling
F0V0185mfig. 1
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 3

32fig. 21F0V0142mfig. 22
Stoel inklappen
Ga voor het inklappen van de stoel als volgt te werk:
❒open het portier aan passagierszijde;
❒bedien de hendels A-fig. 22 en klap de rugleuning naar
voren in de richting van de pijl; Stoelverwarming
(voor bepaalde uitvoeringen/markten)
Druk met de sleutel in stand MAR, op de knop A-fig. 21
om de functie in of uit te schakelen.
Bij inschakeling gaat het lampje op de knop branden.
INKLAPBARE PASSAGIERSSTOEL
(voor bepaalde uitvoeringen/markten)
Op enkele Cargo-uitvoeringen kan de passagiersstoel wor-
den ingeklapt.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0208m
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde
wordt ingeklapt, om beschadigingen te voorkomen.
ATTENTIE!
Schuif de stoel zo ver mogelijk naar achteren om deze vol-
ledig te kunnen omklappen en contact met het dashboard
te voorkomen.
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 32

34
F0V0146mfig. 26
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als er geen scheidingswand tussen de ca-
bine en de laadruimte is, kunnen lange
voorwerpen of pakketten een deel van de passa-
giersruimte in beslag nemen. Zorg dat dergelijke
voorwerpen of pakketten goed bevestigd zijn aan
de betreffende haken en geen obstakel kunnen
vormen of gevaar opleveren tijdens het rijden.
ATTENTIE!
TOEGANG TOT DE ZITPLAATSEN ACHTER
(uitvoeringen Doblò en Doblò Combi)
De achterzitplaatsen zijn bereikbaar na het openen van een
van de zijschuifdeuren (zie de paragraaf „Portieren” in dit
hoofdstuk).
IN TAFELSTAND INKLAPBARE STOEL
(uitvoeringen Doblò en Doblò Combi, indien aanwezig)
Enkele uitvoeringen zijn uitgerust met een tot tafel in-
klapbare stoel.Schuif de tot tafel inklapbare stoel zo ver mogelijk naar ach-
teren om deze volledig te kunnen omklappen en contact met
het dashboard te voorkomen.
BELANGRIJK Verplaats de stoel uitsluitend als er geen pas-
sagiers op de achterzitplaatsen zitten.
Stoel inklappen:
❒Open het portier aan passagierszijde;
❒Bedien de hendel A en klap de rugleuning naar voren
in de richting van de pijl;
❒Druk vervolgens de rugleuning B omlaag: de stoel is nu
volledig ingeklapt in „tafel”-stand.
Stoel terugplaatsen:
❒bedien de hendel A en trek de rugleuning omhoog.
F0V0201mfig. 26b
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde in
de tafelstand wordt gezet, om beschadigingen te
voorkomen.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 34

45
SNELLE VERWARMING
Ga als volgt te werk:
❒sluit alle luchtroosters op het dashboard;
❒draai de knop A in stand-;
❒draai de knop B in stand 4-;
❒draai de knop C in stand©.
SNELLE ONTWASEMING/ONTDOOIING
VAN DE VOORRUIT EN DE ZIJRUITEN VOOR
(functie MAX-DEF)
Ga als volgt te werk:
❒draai de knop A in stand-;
❒draai de knop B in stand 4-;
❒draai de knop C in stand-;
❒schakel de luchtrecirculatie uit (lampje op de knop D
gedoofd).
Nadat de ruiten ontwasemd zijn, kan een stand gekozen
worden waarbij het comfort optimaal blijft. KLIMAATREGELING
Met de draaiknop C kan de lucht op 5 manieren over het
hele interieur worden verdeeld:
¶luchtstroom uit de luchtroosters in het midden en aan
de zijkant;
ßvoor verwarming van de beenruimten, waarbij de lucht-
stroom op het gelaat koel blijft („bilevel”-stand);
©voor een snellere verwarming van het interieur;
®voor verwarming van het interieur en ontwaseming van
de voorruit;
-voor ontwaseming/ontdooiing van de voorruit en de
zijruiten voor.
VERWARMING
Ga als volgt te werk:
❒draai de knop A geheel naar rechts (in stand-);
❒draai de knop B op de gewenste snelheid;
❒draai knop C in stand:
®voor verwarming van de beenruimten en ontwa-
seming van de voorruit;
ßvoor lucht naar de beenruimten en koelere lucht
uit de luchtroosters in het midden en op het dash-
board;
©voor een snelle verwarming.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 45

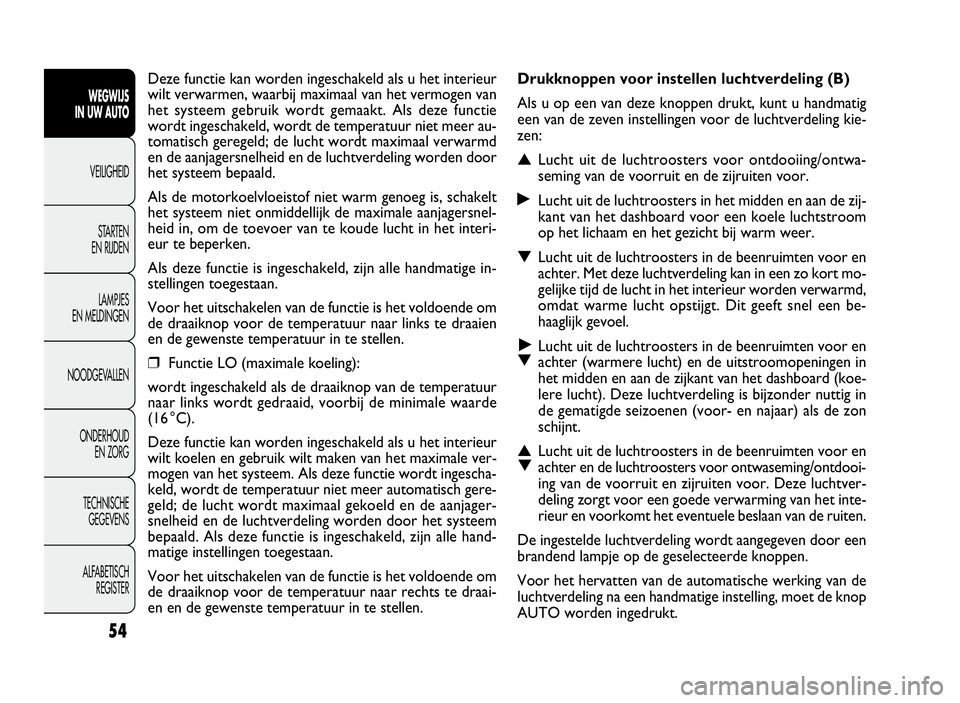

54
Drukknoppen voor instellen luchtverdeling (B)
Als u op een van deze knoppen drukt, kunt u handmatig
een van de zeven instellingen voor de luchtverdeling kie-
zen:
▲Lucht uit de luchtroosters voor ontdooiing/ontwa-
seming van de voorruit en de zijruiten voor.
˙Lucht uit de luchtroosters in het midden en aan de zij-
kant van het dashboard voor een koele luchtstroom
op het lichaam en het gezicht bij warm weer.
▼Lucht uit de luchtroosters in de beenruimten voor en
achter. Met deze luchtverdeling kan in een zo kort mo-
gelijke tijd de lucht in het interieur worden verwarmd,
omdat warme lucht opstijgt. Dit geeft snel een be-
haaglijk gevoel.
˙
▼Lucht uit de luchtroosters in de beenruimten voor en
achter (warmere lucht) en de uitstroomopeningen in
het midden en aan de zijkant van het dashboard (koe-
lere lucht). Deze luchtverdeling is bijzonder nuttig in
de gematigde seizoenen (voor- en najaar) als de zon
schijnt.
▲
▼Lucht uit de luchtroosters in de beenruimten voor en
achter en de luchtroosters voor ontwaseming/ontdooi-
ing van de voorruit en zijruiten voor. Deze luchtver-
deling zorgt voor een goede verwarming van het inte-
rieur en voorkomt het eventuele beslaan van de ruiten.
De ingestelde luchtverdeling wordt aangegeven door een
brandend lampje op de geselecteerde knoppen.
Voor het hervatten van de automatische werking van de
luchtverdeling na een handmatige instelling, moet de knop
AUTO worden ingedrukt. Deze functie kan worden ingeschakeld als u het interieur
wilt verwarmen, waarbij maximaal van het vermogen van
het systeem gebruik wordt gemaakt. Als deze functie
wordt ingeschakeld, wordt de temperatuur niet meer au-
tomatisch geregeld; de lucht wordt maximaal verwarmd
en de aanjagersnelheid en de luchtverdeling worden door
het systeem bepaald.
Als de motorkoelvloeistof niet warm genoeg is, schakelt
het systeem niet onmiddellijk de maximale aanjagersnel-
heid in, om de toevoer van te koude lucht in het interi-
eur te beperken.
Als deze functie is ingeschakeld, zijn alle handmatige in-
stellingen toegestaan.
Voor het uitschakelen van de functie is het voldoende om
de draaiknop voor de temperatuur naar links te draaien
en de gewenste temperatuur in te stellen.
❒Functie LO (maximale koeling):
wordt ingeschakeld als de draaiknop van de temperatuur
naar links wordt gedraaid, voorbij de minimale waarde
(16 °C).
Deze functie kan worden ingeschakeld als u het interieur
wilt koelen en gebruik wilt maken van het maximale ver-
mogen van het systeem. Als deze functie wordt ingescha-
keld, wordt de temperatuur niet meer automatisch gere-
geld; de lucht wordt maximaal gekoeld en de aanjager-
snelheid en de luchtverdeling worden door het systeem
bepaald. Als deze functie is ingeschakeld, zijn alle hand-
matige instellingen toegestaan.
Voor het uitschakelen van de functie is het voldoende om
de draaiknop voor de temperatuur naar rechts te draai-
en en de gewenste temperatuur in te stellen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 54

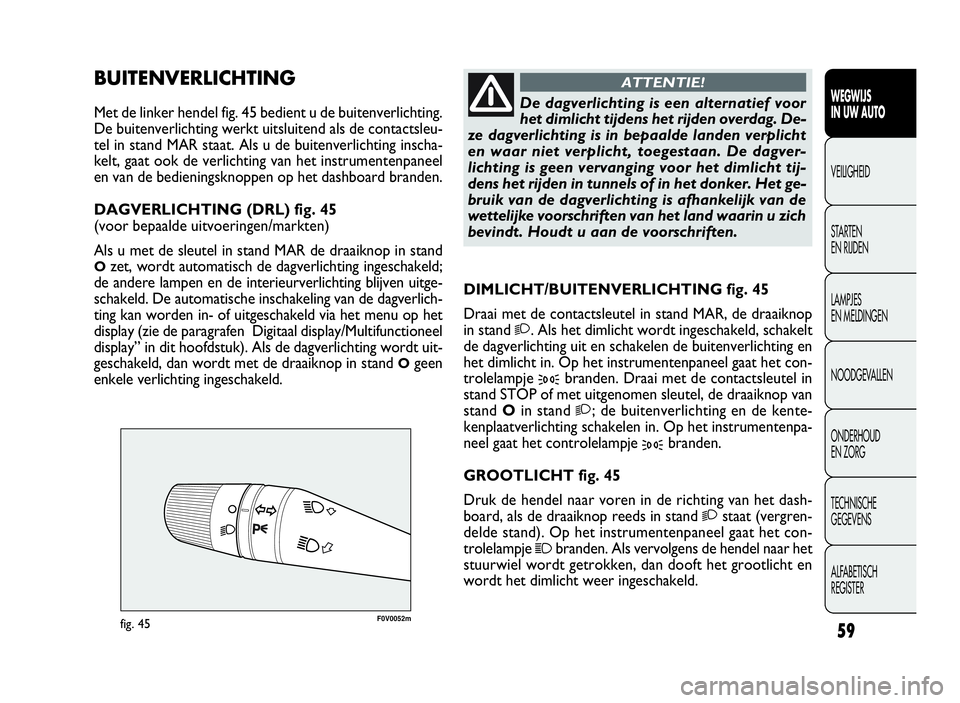

59
F0V0052mfig. 45
DIMLICHT/BUITENVERLICHTING fig. 45
Draai met de contactsleutel in stand MAR, de draaiknop
in stand
2. Als het dimlicht wordt ingeschakeld, schakelt
de dagverlichting uit en schakelen de buitenverlichting en
het dimlicht in. Op het instrumentenpaneel gaat het con-
trolelampje
3branden. Draai met de contactsleutel in
stand STOP of met uitgenomen sleutel, de draaiknop van
standOin stand
2; de buitenverlichting en de kente-
kenplaatverlichting schakelen in. Op het instrumentenpa-
neel gaat het controlelampje
3branden.
GROOTLICHT fig. 45
Druk de hendel naar voren in de richting van het dash-
board, als de draaiknop reeds in stand
2staat (vergren-
delde stand). Op het instrumentenpaneel gaat het con-
trolelampje
1branden. Als vervolgens de hendel naar het
stuurwiel wordt getrokken, dan dooft het grootlicht en
wordt het dimlicht weer ingeschakeld.
BUITENVERLICHTING
Met de linker hendel fig. 45 bedient u de buitenverlichting.
De buitenverlichting werkt uitsluitend als de contactsleu-
tel in stand MAR staat. Als u de buitenverlichting inscha-
kelt, gaat ook de verlichting van het instrumentenpaneel
en van de bedieningsknoppen op het dashboard branden.
DAGVERLICHTING (DRL) fig. 45
(voor bepaalde uitvoeringen/markten)
Als u met de sleutel in stand MAR de draaiknop in stand
Ozet, wordt automatisch de dagverlichting ingeschakeld;
de andere lampen en de interieurverlichting blijven uitge-
schakeld. De automatische inschakeling van de dagverlich-
ting kan worden in- of uitgeschakeld via het menu op het
display (zie de paragrafen Digitaal display/Multifunctioneel
display” in dit hoofdstuk). Als de dagverlichting wordt uit-
geschakeld, dan wordt met de draaiknop in stand
Ogeen
enkele verlichting ingeschakeld.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De dagverlichting is een alternatief voor
het dimlicht tijdens het rijden overdag. De-
ze dagverlichting is in bepaalde landen verplicht
en waar niet verplicht, toegestaan. De dagver-
lichting is geen vervanging voor het dimlicht tij-
dens het rijden in tunnels of in het donker. Het ge-
bruik van de dagverlichting is afhankelijk van de
wettelijke voorschriften van het land waarin u zich
bevindt. Houdt u aan de voorschriften.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 59

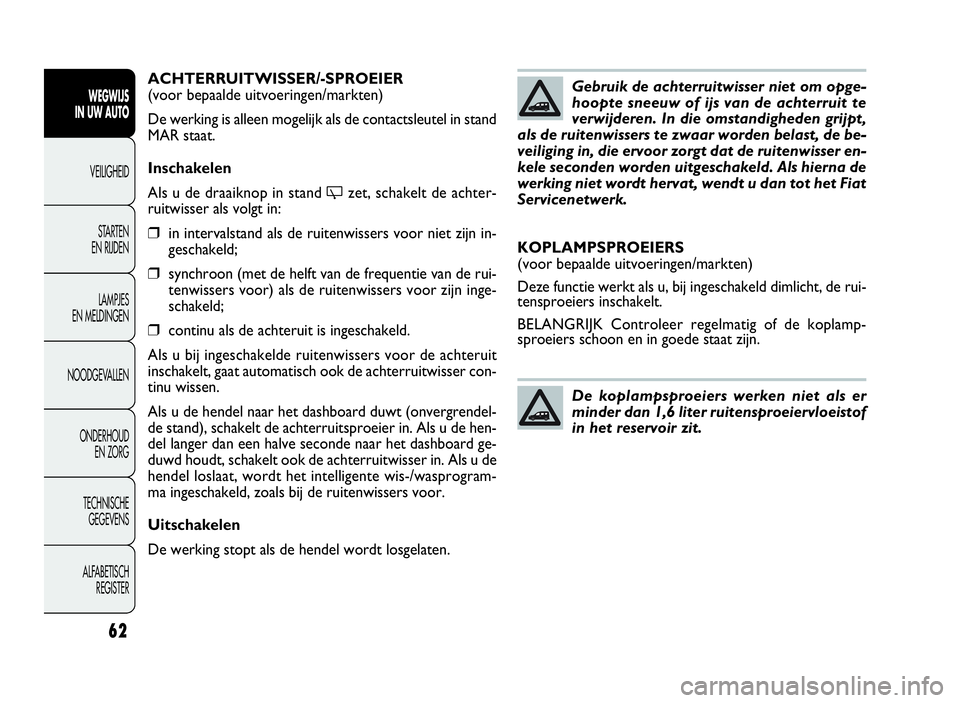

62
ACHTERRUITWISSER/-SPROEIER
(voor bepaalde uitvoeringen/markten)
De werking is alleen mogelijk als de contactsleutel in stand
MAR staat.
Inschakelen
Als u de draaiknop in stand
'zet, schakelt de achter-
ruitwisser als volgt in:
❒in intervalstand als de ruitenwissers voor niet zijn in-
geschakeld;
❒synchroon (met de helft van de frequentie van de rui-
tenwissers voor) als de ruitenwissers voor zijn inge-
schakeld;
❒continu als de achteruit is ingeschakeld.
Als u bij ingeschakelde ruitenwissers voor de achteruit
inschakelt, gaat automatisch ook de achterruitwisser con-
tinu wissen.
Als u de hendel naar het dashboard duwt (onvergrendel-
de stand), schakelt de achterruitsproeier in. Als u de hen-
del langer dan een halve seconde naar het dashboard ge-
duwd houdt, schakelt ook de achterruitwisser in. Als u de
hendel loslaat, wordt het intelligente wis-/wasprogram-
ma ingeschakeld, zoals bij de ruitenwissers voor.
Uitschakelen
De werking stopt als de hendel wordt losgelaten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Gebruik de achterruitwisser niet om opge-
hoopte sneeuw of ijs van de achterruit te
verwijderen. In die omstandigheden grijpt,
als de ruitenwissers te zwaar worden belast, de be-
veiliging in, die ervoor zorgt dat de ruitenwisser en-
kele seconden worden uitgeschakeld. Als hierna de
werking niet wordt hervat, wendt u dan tot het Fiat
Servicenetwerk.
KOPLAMPSPROEIERS
(voor bepaalde uitvoeringen/markten)
Deze functie werkt als u, bij ingeschakeld dimlicht, de rui-
tensproeiers inschakelt.
BELANGRIJK Controleer regelmatig of de koplamp-
sproeiers schoon en in goede staat zijn.
De koplampsproeiers werken niet als er
minder dan 1,6 liter ruitensproeiervloeistof
in het reservoir zit.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 62

71
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

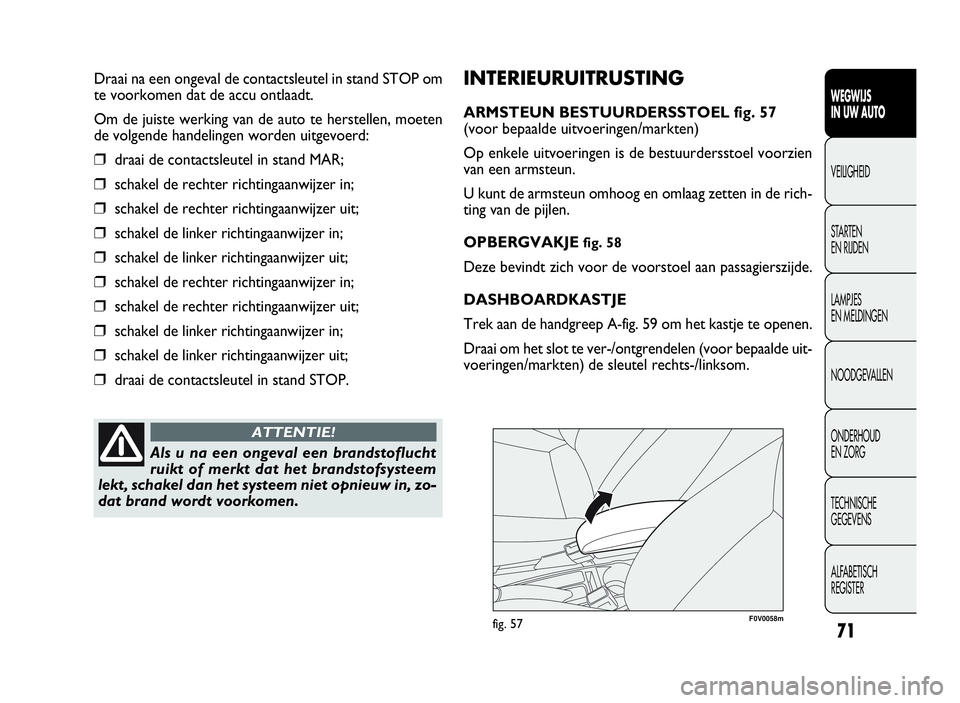

INTERIEURUITRUSTING
ARMSTEUN BESTUURDERSSTOEL fig. 57
(voor bepaalde uitvoeringen/markten)
Op enkele uitvoeringen is de bestuurdersstoel voorzien
van een armsteun.
U kunt de armsteun omhoog en omlaag zetten in de rich-
ting van de pijlen.
OPBERGVAKJE
fig. 58
Deze bevindt zich voor de voorstoel aan passagierszijde.
DASHBOARDKASTJE
Trek aan de handgreep A-fig. 59 om het kastje te openen.
Draai om het slot te ver-/ontgrendelen (voor bepaalde uit-
voeringen/markten) de sleutel rechts-/linksom. Draai na een ongeval de contactsleutel in stand STOP om
te voorkomen dat de accu ontlaadt.
Om de juiste werking van de auto te herstellen, moeten
de volgende handelingen worden uitgevoerd:
❒draai de contactsleutel in stand MAR;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒draai de contactsleutel in stand STOP.
Als u na een ongeval een brandstoflucht
ruikt of merkt dat het brandstofsysteem
lekt, schakel dan het systeem niet opnieuw in, zo-
dat brand wordt voorkomen.
ATTENTIE!
F0V0058mfig. 57
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 71

F0V0060mfig. 59
F0V0059mfig. 58F0V0062mfig. 60

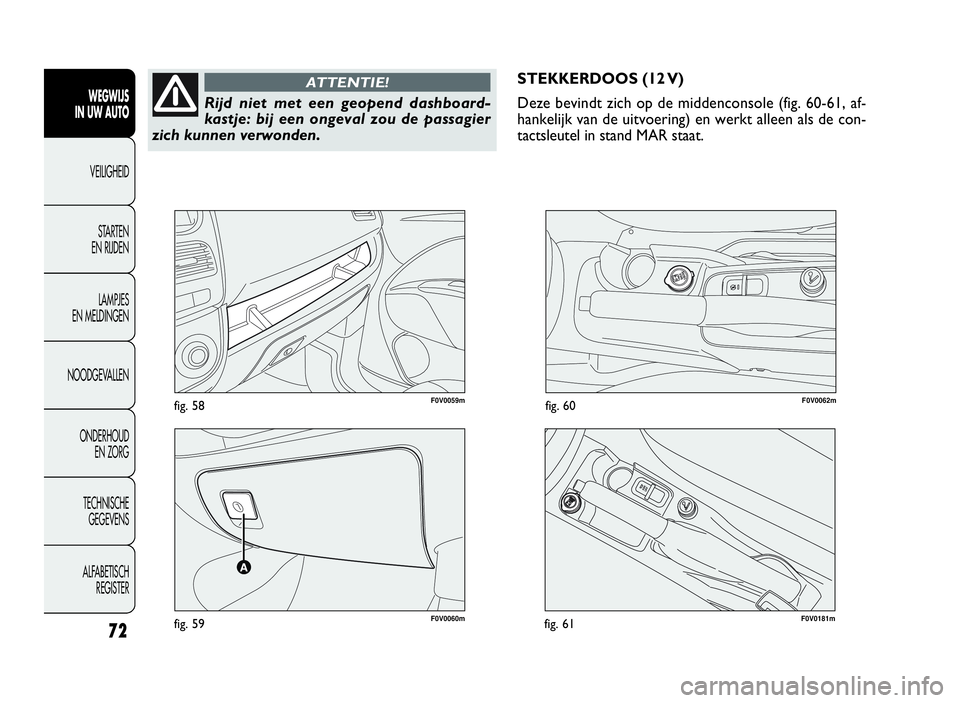

STEKKERDOOS (12 V)
Deze bevindt zich op de middenconsole (fig. 60-61, af-
hankelijk van de uitvoering) en werkt alleen als de con-
tactsleutel in stand MAR staat.
72
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Rijd niet met een geopend dashboard-
kastje: bij een ongeval zou de passagier
zich kunnen verwonden.
ATTENTIE!
F0V0181mfig. 61
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 72

76
Om het leestafeltje in te klappen:
❒voer de beweging in omgekeerde richting uit, waarbij
het met geopende hand moet worden begeleid totdat
de vergrendelingen voor en achter vastklikken (detai-
lafbeelding C).
UITZETBARE ZIJRUITEN ACHTER
(uitvoeringen Doblò/Doblò Combi) fig. 71
Ga voor het openen als volgt te werk:
❒druk de hendel A-fig. 71 naar buiten totdat de ruit ge-
heel geopend is;
❒druk de hendel naar achteren totdat de vergrendeling
inspringt.
Sluit de ruit door de handelingen in omgekeerde volgor-
de uit te voeren totdat u een klik hoort die aangeeft dat
de hendel weer in de vergrendelde stand staat.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Laat het leestafeltje niet in verticale stand
staan als de auto rijdt.

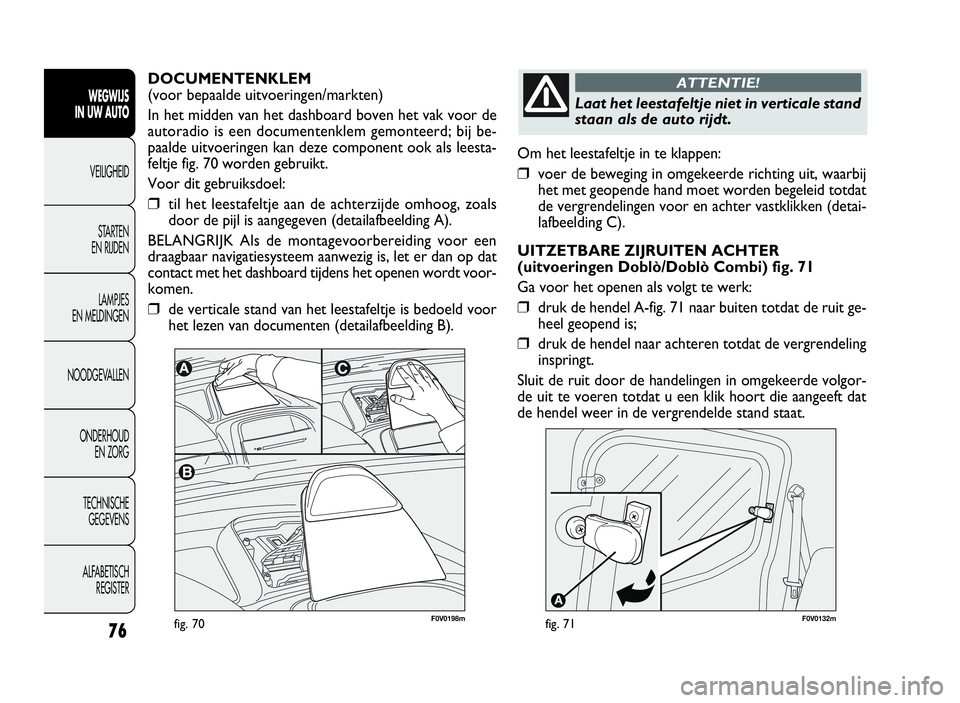

ATTENTIE!DOCUMENTENKLEM
(voor bepaalde uitvoeringen/markten)
In het midden van het dashboard boven het vak voor de
autoradio is een documentenklem gemonteerd; bij be-
paalde uitvoeringen kan deze component ook als leesta-
feltje fig. 70 worden gebruikt.
Voor dit gebruiksdoel:
❒til het leestafeltje aan de achterzijde omhoog, zoals
door de pijl is aangegeven (detailafbeelding A).
BELANGRIJK Als de montagevoorbereiding voor een
draagbaar navigatiesysteem aanwezig is, let er dan op dat
contact met het dashboard tijdens het openen wordt voor-
komen.
❒de verticale stand van het leestafeltje is bedoeld voor
het lezen van documenten (detailafbeelding B).
F0V0198mfig. 70F0V0132mfig. 71
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 76
