FIAT DOBLO COMBI 2009 Instrukcja obsługi (in Polish)

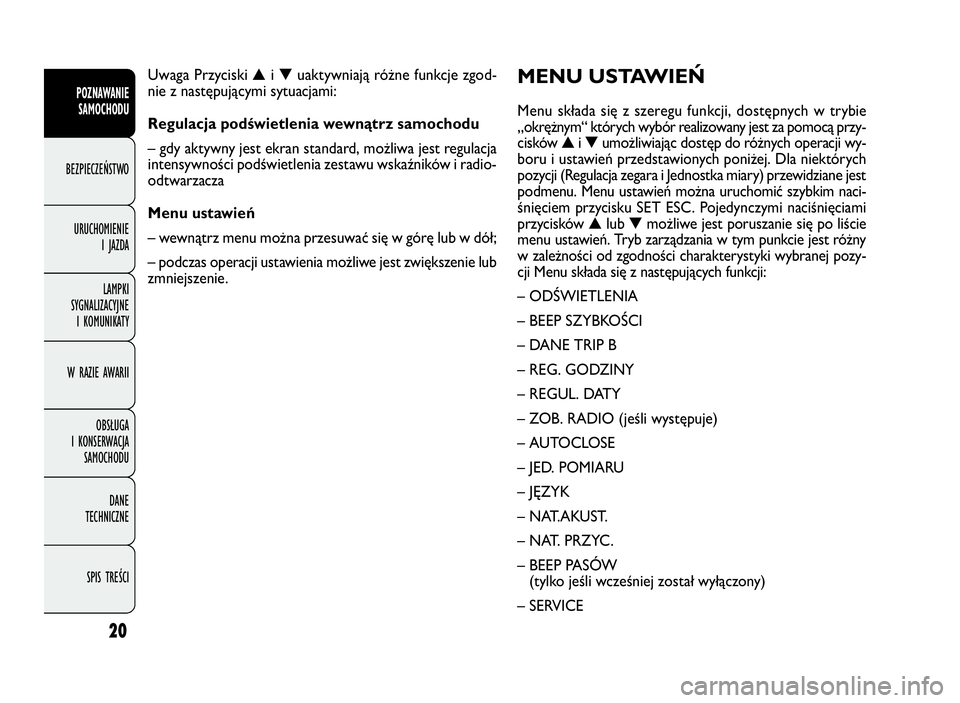

20
MENU USTAWIEŃ
Menu składa się z szeregu funkcji, dostępnych w trybie
„okrężnym“ których wybór realizowany jest za pomocą przy-
cisków▲i▼umożliwiając dostęp do różnych operacji wy-
boru i ustawień przedstawionych poniżej. Dla niektórych
pozycji (Regulacja zegara i Jednostka miary) przewidziane jest
podmenu. Menu ustawień można uruchomić szybkim naci-
śnięciem przycisku SET ESC. Pojedynczymi naciśnięciami
przycisków▲lub▼możliwe jest poruszanie się po liście
menu ustawień. Tryb zarządzania w tym punkcie jest różny
w zależności od zgodności charakterystyki wybranej pozy-
cji Menu składa się z następujących funkcji:
– ODŚWIETLENIA
– BEEP SZYBKOŚCI
– DANE TRIP B
– REG. GODZINY
– REGUL. DATY
– ZOB. RADIO (jeśli występuje)
– AUTOCLOSE
– JED. POMIARU
– JĘZYK
– NAT.AKUST.
–NAT.PRZYC.
–BEEPPASÓW
(tylko jeśli wcześniej został wyłączony)
– SERVICE Uwaga Przyciski▲i▼uaktywniają różne funkcje zgod-
nie z następującymi sytuacjami:
Regulacja podświetlenia wewnątrz samochodu
– gdy aktywny jest ekran standard, możliwa jest regulacja
intensywności podświetlenia zestawu wskaźników i radio-
odtwarzacza
Menu ustawień
– wewnątrz menu można przesuwać się w górę lub w dół;
– podczas operacji ustawienia możliwe jest zwiększenie lub
zmniejszenie.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 20

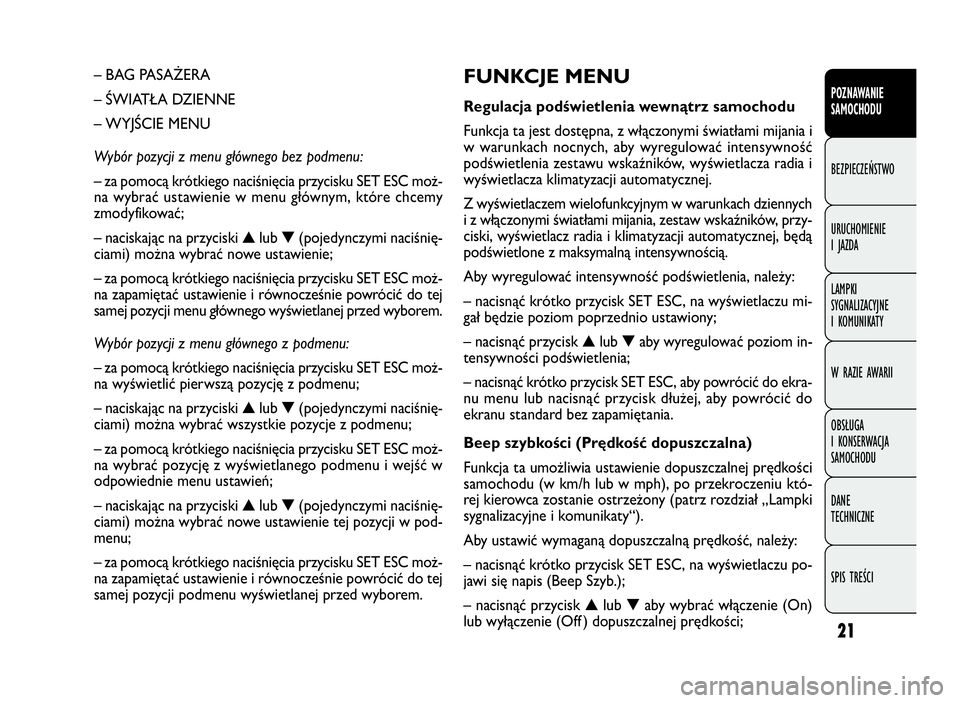

21
FUNKCJE MENU
Regulacja podświetlenia wewnątrz samochodu
Funkcja ta jest dostępna, z włączonymi światłami mijania i
w warunkach nocnych, aby wyregulować intensywność
podświetlenia zestawu wskaźników, wyświetlacza radia i
wyświetlacza klimatyzacji automatycznej.
Z wyświetlaczem wielofunkcyjnym w warunkach dziennych
i z włączonymi światłami mijania, zestaw wskaźników, przy-
ciski, wyświetlacz radia i klimatyzacji automatycznej, będą
podświetlone z maksymalną intensywnością.
Aby wyregulować intensywność podświetlenia, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie poziom poprzednio ustawiony;
– nacisnąć przycisk▲lub▼aby wyregulować poziom in-
tensywności podświetlenia;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Beep szybkości (Prędkość dopuszczalna)
Funkcja ta umożliwia ustawienie dopuszczalnej prędkości
samochodu (w km/h lub w mph), po przekroczeniu któ-
rej kierowca zostanie ostrzeżony (patrz rozdział „Lampki
sygnalizacyjne i komunikaty“).
Aby ustawić wymaganą dopuszczalną prędkość, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu po-
jawi się napis (Beep Szyb.);
– nacisnąć przycisk▲lub▼aby wybrać włączenie (On)
lub wyłączenie (Off ) dopuszczalnej prędkości; – BAG PASAŻERA
– ŚWIATŁA DZIENNE
– WYJŚCIE MENU
Wybór pozycji z menu głównego bez podmenu:
– za pomocą krótkiego naciśnięcia przycisku SET ESC moż-
na wybrać ustawienie w menu głównym, które chcemy
zmodyfikować;
– naciskając na przyciski▲lub▼(pojedynczymi naciśnię-
ciami) można wybrać nowe ustawienie;
– za pomocą krótkiego naciśnięcia przycisku SET ESC moż-
na zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji menu głównego wyświetlanej przed wyborem.
Wybór pozycji z menu głównego z podmenu:
– za pomocą krótkiego naciśnięcia przycisku SET ESC moż-
na wyświetlić pierwszą pozycję z podmenu;
– naciskając na przyciski▲lub▼(pojedynczymi naciśnię-
ciami) można wybrać wszystkie pozycje z podmenu;
– za pomocą krótkiego naciśnięcia przycisku SET ESC moż-
na wybrać pozycję z wyświetlanego podmenu i wejść w
odpowiednie menu ustawień;
– naciskając na przyciski▲lub▼(pojedynczymi naciśnię-
ciami) można wybrać nowe ustawienie tej pozycji w pod-
menu;
– za pomocą krótkiego naciśnięcia przycisku SET ESC moż-
na zapamiętać ustawienie i równocześnie powrócić do tej
samej pozycji podmenu wyświetlanej przed wyborem.POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 21

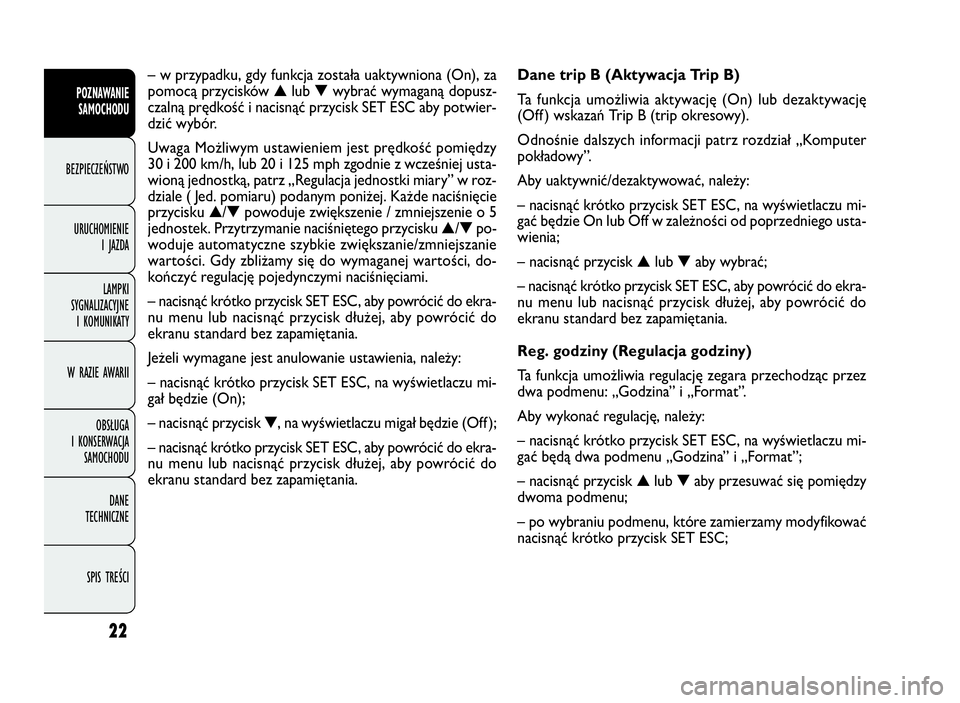

22
Dane trip B (Aktywacja Trip B)
Ta funkcja umożliwia aktywację (On) lub dezaktywację
(Off ) wskazań Trip B (trip okresowy).
Odnośnie dalszych informacji patrz rozdział „Komputer
pokładowy”.
Aby uaktywnić/dezaktywować, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będzie On lub Off w zależności od poprzedniego usta-
wienia;
– nacisnąć przycisk▲lub▼aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Reg. godziny (Regulacja godziny)
Ta funkcja umożliwia regulację zegara przechodząc przez
dwa podmenu: „Godzina” i „Format”.
Aby wykonać regulację, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będą dwa podmenu „Godzina” i „Format”;
–nacisnąćprzycisk▲lub▼aby przesuwać się pomiędzy
dwoma podmenu;
– po wybraniu podmenu, które zamierzamy modyfikować
nacisnąć krótko przycisk SET ESC; – w przypadku, gdy funkcja została uaktywniona (On), za
pomocą przycisków▲lub▼wybrać wymaganą dopusz-
czalną prędkość i nacisnąć przycisk SET ESC aby potwier-
dzić wybór.
Uwaga Możliwym ustawieniem jest prędkość pomiędzy
30 i 200 km/h, lub 20 i 125 mph zgodnie z wcześniej usta-
wioną jednostką, patrz „Regulacja jednostki miary” w roz-
dziale ( Jed. pomiaru) podanym poniżej. Każde naciśnięcie
przycisku▲/▼powoduje zwiększenie / zmniejszenie o 5
jednostek. Przytrzymanie naciśniętego przycisku▲/▼po-
woduje automatyczne szybkie zwiększanie/zmniejszanie
wartości. Gdy zbliżamy się do wymaganej wartości, do-
kończyć regulację pojedynczymi naciśnięciami.
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Jeżeli wymagane jest anulowanie ustawienia, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie (On);
– nacisnąć przycisk▼, na wyświetlaczu migał będzie (Off );
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 22

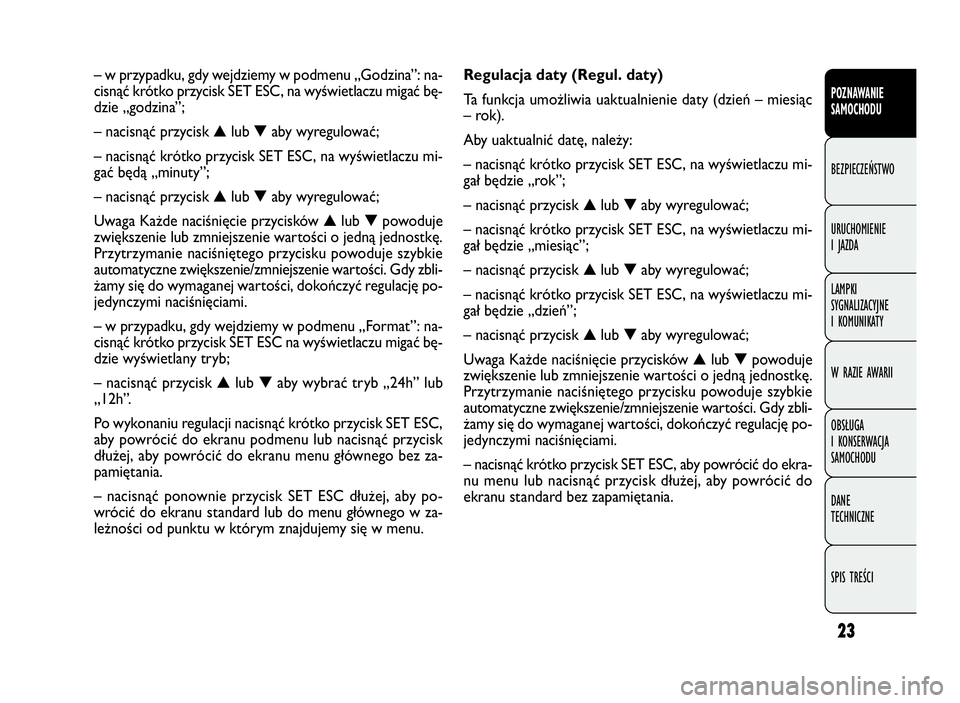

23
Regulacja daty (Regul. daty)
Ta funkcja umożliwia uaktualnienie daty (dzień – miesiąc
– rok).
Aby uaktualnić datę, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „rok”;
– nacisnąć przycisk▲lub▼aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „miesiąc”;
– nacisnąć przycisk▲lub▼aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „dzień”;
– nacisnąć przycisk▲lub▼aby wyregulować;
Uwaga Każde naciśnięcie przycisków▲lub▼powoduje
zwiększenie lub zmniejszenie wartości o jedną jednostkę.
Przytrzymanie naciśniętego przycisku powoduje szybkie
automatyczne zwiększenie/zmniejszenie wartości. Gdy zbli-
żamy się do wymaganej wartości, dokończyć regulację po-
jedynczymi naciśnięciami.
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania. – w przypadku, gdy wejdziemy w podmenu „Godzina”: na-
cisnąć krótko przycisk SET ESC, na wyświetlaczu migać bę-
dzie „godzina”;
– nacisnąć przycisk▲lub▼aby wyregulować;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będą „minuty”;
– nacisnąć przycisk▲lub▼aby wyregulować;
Uwaga Każde naciśnięcie przycisków▲lub▼powoduje
zwiększenie lub zmniejszenie wartości o jedną jednostkę.
Przytrzymanie naciśniętego przycisku powoduje szybkie
automatyczne zwiększenie/zmniejszenie wartości. Gdy zbli-
żamy się do wymaganej wartości, dokończyć regulację po-
jedynczymi naciśnięciami.
– w przypadku, gdy wejdziemy w podmenu „Format”: na-
cisnąć krótko przycisk SET ESC na wyświetlaczu migać bę-
dzie wyświetlany tryb;
– nacisnąć przycisk▲lub▼aby wybrać tryb „24h” lub
„12h”.
Po wykonaniu regulacji nacisnąć krótko przycisk SET ESC,
aby powrócić do ekranu podmenu lub nacisnąć przycisk
dłużej, aby powrócić do ekranu menu głównego bez za-
pamiętania.
– nacisnąć ponownie przycisk SET ESC dłużej, aby po-
wrócić do ekranu standard lub do menu głównego w za-
leżności od punktu w którym znajdujemy się w menu.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 23

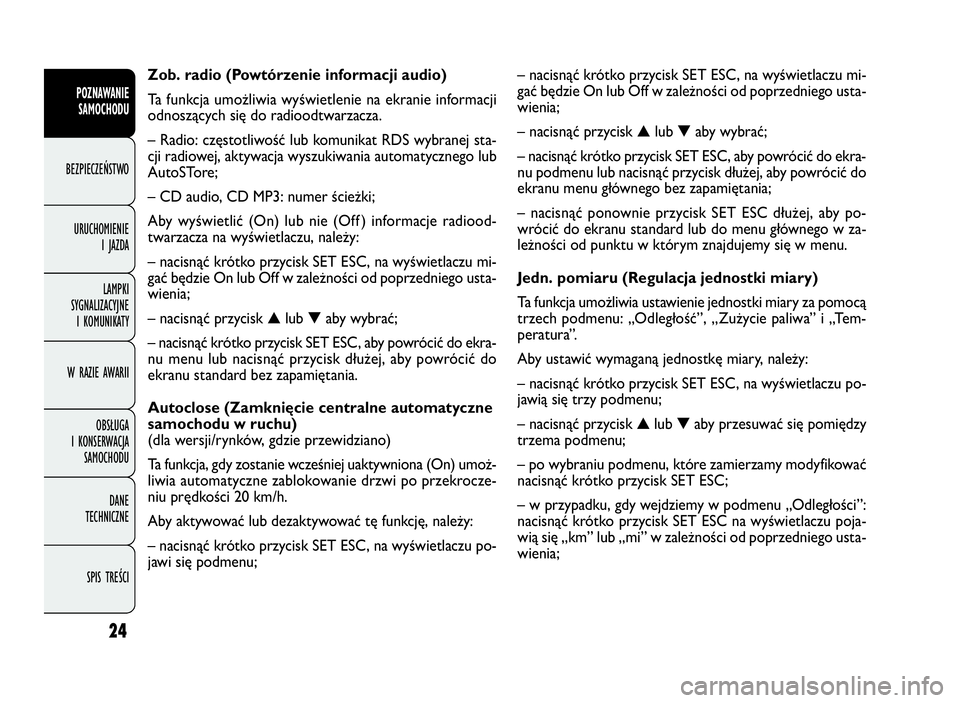

24
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będzie On lub Off w zależności od poprzedniego usta-
wienia;
– nacisnąć przycisk▲lub▼aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu podmenu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu menu głównego bez zapamiętania;
– nacisnąć ponownie przycisk SET ESC dłużej, aby po-
wrócić do ekranu standard lub do menu głównego w za-
leżności od punktu w którym znajdujemy się w menu.
Jedn. pomiaru (Regulacja jednostki miary)
Ta funkcja umożliwia ustawienie jednostki miary za pomocą
trzech podmenu: „Odległość”, „Zużycie paliwa” i „Tem-
peratura”.
Aby ustawić wymaganą jednostkę miary, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu po-
jawią się trzy podmenu;
– nacisnąć przycisk▲lub▼aby przesuwać się pomiędzy
trzema podmenu;
– po wybraniu podmenu, które zamierzamy modyfikować
nacisnąć krótko przycisk SET ESC;
– w przypadku, gdy wejdziemy w podmenu „Odległości”:
nacisnąć krótko przycisk SET ESC na wyświetlaczu poja-
wią się „km” lub „mi” w zależności od poprzedniego usta-
wienia; Zob. radio (Powtórzenie informacji audio)
Ta funkcja umożliwia wyświetlenie na ekranie informacji
odnoszących się do radioodtwarzacza.
– Radio: częstotliwość lub komunikat RDS wybranej sta-
cji radiowej, aktywacja wyszukiwania automatycznego lub
AutoSTore;
– CD audio, CD MP3: numer ścieżki;
Aby wyświetlić (On) lub nie (Off ) informacje radiood-
twarzacza na wyświetlaczu, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będzie On lub Off w zależności od poprzedniego usta-
wienia;
– nacisnąć przycisk▲lub▼aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Autoclose (Zamknięcie centralne automatyczne
samochodu w ruchu)
(dla wersji/rynków, gdzie przewidziano)
Ta funkcja, gdy zostanie wcześniej uaktywniona (On) umoż-
liwia automatyczne zablokowanie drzwi po przekrocze-
niu prędkości 20 km/h.
Aby aktywować lub dezaktywować tę funkcję, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu po-
jawi się podmenu;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 24

25
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

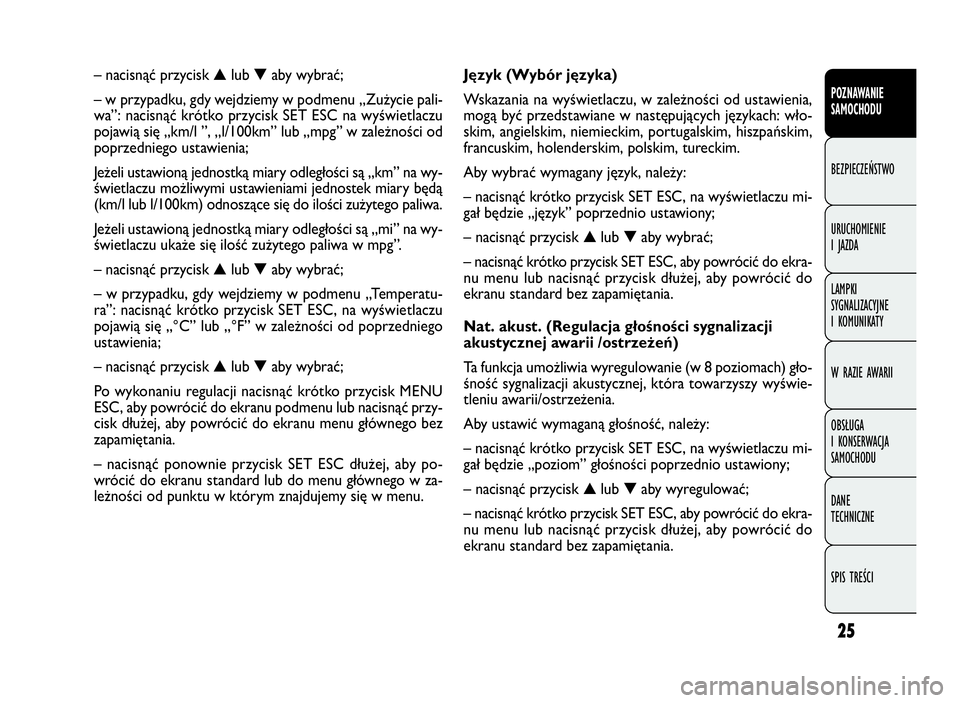

Język (Wybór języka)
Wskazania na wyświetlaczu, w zależności od ustawienia,
mogą być przedstawiane w następujących językach: wło-
skim, angielskim, niemieckim, portugalskim, hiszpańskim,
francuskim, holenderskim, polskim, tureckim.
Aby wybrać wymagany język, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „język” poprzednio ustawiony;
– nacisnąć przycisk▲lub▼aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Nat. akust. (Regulacja głośności sygnalizacji
akustycznej awarii /ostrzeżeń)
Ta funkcja umożliwia wyregulowanie (w 8 poziomach) gło-
śność sygnalizacji akustycznej, która towarzyszy wyświe-
tleniu awarii/ostrzeżenia.
Aby ustawić wymaganą głośność, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „poziom” głośności poprzednio ustawiony;
– nacisnąć przycisk▲lub▼aby wyregulować;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania. – nacisnąć przycisk▲lub▼aby wybrać;
– w przypadku, gdy wejdziemy w podmenu „Zużycie pali-
wa”: nacisnąć krótko przycisk SET ESC na wyświetlaczu
pojawią się „km/l ”, „l/100km” lub „mpg” w zależności od
poprzedniego ustawienia;
Jeżeli ustawioną jednostką miary odległości są „km” na wy-
świetlaczu możliwymi ustawieniami jednostek miary będą
(km/l lub l/100km) odnoszące się do ilości zużytego paliwa.
Jeżeli ustawioną jednostką miary odległości są „mi” na wy-
świetlaczu ukaże się ilość zużytego paliwa w mpg”.
– nacisnąć przycisk▲lub▼aby wybrać;
– w przypadku, gdy wejdziemy w podmenu „Temperatu-
ra”: nacisnąć krótko przycisk SET ESC, na wyświetlaczu
pojawią się „°C” lub „°F” w zależności od poprzedniego
ustawienia;
– nacisnąć przycisk▲lub▼aby wybrać;
Po wykonaniu regulacji nacisnąć krótko przycisk MENU
ESC, aby powrócić do ekranu podmenu lub nacisnąć przy-
cisk dłużej, aby powrócić do ekranu menu głównego bez
zapamiętania.
– nacisnąć ponownie przycisk SET ESC dłużej, aby po-
wrócić do ekranu standard lub do menu głównego w za-
leżności od punktu w którym znajdujemy się w menu.
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 25

26
Service (Obsługa okresowa)
Funkcja ta umożliwia wizualne wskazania odpowiadające
okresom, w kilometrach jakie pozostały do wykonania ob-
sługi okresowej.
Aby uzyskać te wskazania, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu uka-
że się przebieg w km lub w milach w zależności od po-
przedniego ustawienia (patrz rozdział „Jednostka miary od-
ległości”);
– nacisnąć przycisk SET ESC krótko, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard.
Uwaga „Wykaz czynności przeglądów okresowych” prze-
widuje obsługę samochodu, co 30.000 km/35.000km (w za-
leżności od wersji) (lub wartości odpowiadającej w milach),
to wskazanie ukazuje się automatycznie, przy kluczyku w po-
łożeniu MAR, począwszy od 2.000 km (lub wartości odpo-
wiadającej w milach) jakie pozostały do przejechania do wy-
konania obsługi i jest powtarzane co 200 km (lub wartości
odpowiadającej w milach). Poniżej 200 km sygnalizacja po-
wtarzana jest częściej w miarę zbliża się do tego okresu.
Wskazanie będzie w km lub w milach zgodnie z ustawioną
jednostką miary. Gdy obsługa okresowa zbliża się do prze-
widywanego okresu, po obróceniu kluczyka w wyłączniku
zapłonu w położenie MAR, na wyświetlaczu pojawi się na-
pis „Service” następnie ilość kilometrów/mil jakie pozostały
do przejechania do obsługi samochodu. Zwrócić się do ASO
Fiata, która wykona oprócz operacji obsługowych przewi-
dzianych w „Wykazie czynności przeglądów okresowych”,
wyzerowanie tych wskazań (reset). Nat. przyc.
(Regulacja głośności naciskania przycisków)
Funkcja ta umożliwia regulację (w 8 poziomach) głośności
sygnalizacji akustycznej, która towarzyszy naciskaniu przy-
cisków SET ESC,▲i▼.
Aby ustawić wymaganą głośność, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gał będzie „poziom” głośności poprzednio ustawiony;
– nacisnąć przycisk▲lub▼aby wyregulować;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu menu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu standard bez zapamiętania.
Beep. Pasów
(Reaktywacja brzęczyka sygnalizacji S. B. R.)
Funkcja jest wyświetlana tylko po wyłączeniu systemu S. B.
R w ASO Fiata (patrz „System S. B. R.” w rozdziale „Bez-
pieczeństwo”).
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 26

27

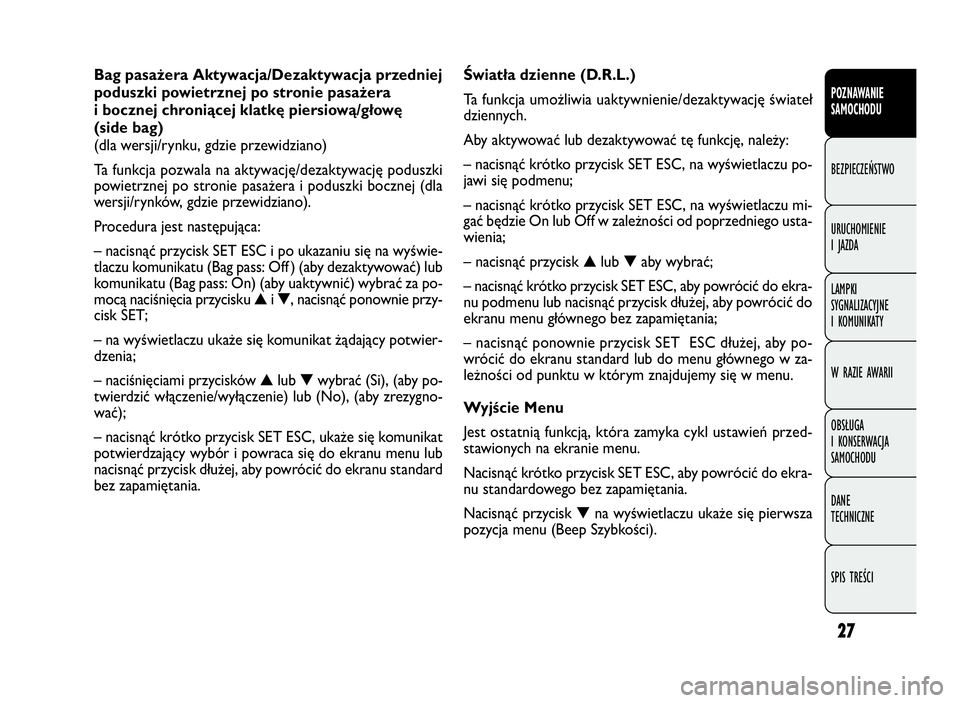

Światła dzienne (D.R.L.)
Ta funkcja umożliwia uaktywnienie/dezaktywację świateł
dziennych.
Aby aktywować lub dezaktywować tę funkcję, należy:
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu po-
jawi się podmenu;
– nacisnąć krótko przycisk SET ESC, na wyświetlaczu mi-
gać będzie On lub Off w zależności od poprzedniego usta-
wienia;
– nacisnąć przycisk▲lub▼aby wybrać;
– nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu podmenu lub nacisnąć przycisk dłużej, aby powrócić do
ekranu menu głównego bez zapamiętania;
– nacisnąć ponownie przycisk SET ESC dłużej, aby po-
wrócić do ekranu standard lub do menu głównego w za-
leżności od punktu w którym znajdujemy się w menu.
Wyjście Menu
Jest ostatnią funkcją, która zamyka cykl ustawień przed-
stawionych na ekranie menu.
Nacisnąć krótko przycisk SET ESC, aby powrócić do ekra-
nu standardowego bez zapamiętania.
Nacisnąć przycisk▼na wyświetlaczu ukaże się pierwsza
pozycja menu (Beep Szybkości). Bag pasażera Aktywacja/Dezaktywacja przedniej
poduszki powietrznej po stronie pasażera
i bocznej chroniącej klatkę piersiową/głowę
(side bag)
(dla wersji/rynku, gdzie przewidziano)
Ta funkcja pozwala na aktywację/dezaktywację poduszki
powietrznej po stronie pasażera i poduszki bocznej (dla
wersji/rynków, gdzie przewidziano).
Procedura jest następująca:
– nacisnąć przycisk SET ESC i po ukazaniu się na wyświe-
tlaczu komunikatu (Bag pass: Off ) (aby dezaktywować) lub
komunikatu (Bag pass: On) (aby uaktywnić) wybrać za po-
mocą naciśnięcia przycisku▲i▼, nacisnąć ponownie przy-
cisk SET;
– na wyświetlaczu ukaże się komunikat żądający potwier-
dzenia;
– naciśnięciami przycisków▲lub▼wybrać (Si), (aby po-
twierdzić włączenie/wyłączenie) lub (No), (aby zrezygno-
wać);
– nacisnąć krótko przycisk SET ESC, ukaże się komunikat
potwierdzający wybór i powraca się do ekranu menu lub
nacisnąć przycisk dłużej, aby powrócić do ekranu standard
bez zapamiętania.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 27

28
Wskazywane wielkości
Zasięg
Wskazuje odległość, jaką można jeszcze przejechać na pa-
liwie znajdującym się w zbiorniku. Na wyświetlaczu poja-
wi się wskazanie „----” po wystąpieniu następujących przy-
padków:
– wartość zasięgu jest poniżej 50 km (lub 30 mil)
– w przypadku postoju samochodu przy silniku urucho-
mionym przez dłuższy czas.
OSTRZEŻENIE Na zmianę wartości zasięgu mogą mieć
wpływ różne czynniki: styl jazdy (patrz opis przedstawiony
w „Styl jazdy” w rozdziale „Uruchomienie silnika i jazda”),
typ trasy (autostrada, miasto, góry, itd…), warunki eksplo-
atacji samochodu (przewożone obciążenie, ciśnienie w opo-
nach, itd.). Dlatego podczas programowania podróży nale-
ży wziąć pod uwagę to, co opisano poprzednio.
Odległość przejechana
Wskazuje przejechaną odległość od rozpoczęcia nowej po-
dróży.
Zużycie średnie paliwa
Przedstawia średnie zużycie paliwa od rozpoczęcia nowej
podróży.
Zużycie chwilowe paliwa
Wyraża zmieniające się, ciągle uaktualniane zużycie paliwa.
W przypadku postoju samochodu przy silniku urucho-
mionym na wyświetlaczu ukaże się wskazanie „----”.
Prędkość średnia
Przedstawia wartość średniej prędkości samochodu w za-
leżności od upływającego całkowitego czasu od rozpoczę-
cia nowej podróży.KOMPUTER POKŁADOWY
Opis
„Komputer pokładowy” umożliwia wskazania, przy klu-
czyku w pozycji MAR, wielkości odpowiadających stano-
wi funkcjonowania samochodu. Funkcja ta składa się
z dwóch oddzielnych trip nazywanych „Trip A” i „Trip B”,
które monitorują „jazdę kompletną” samochodu (podróż)
w sposób niezależny jedna od drugiej. Obie funkcje moż-
na zerować (reset – rozpoczynając nową podróż).
„Trip A” umożliwia wyświetlenie następujących wielkości:
– Zasięg
– Odległość przejechana
– Zużycie średnie
– Zużycie chwilowe
– Prędkość średnia
– Czas podróży (czas jazdy).
„Trip B” przedstawiany tylko na wyświetlaczu wielofunk-
cyjnym umożliwia wyświetlenie następujących wielkości:
– Odległość przejechana B
–ZużycieśrednieB
– Prędkość średnia B
– Czas podróży B (czas trwania jazdy).
Uwaga „Trip B” jest funkcją, która można wyłączyć (patrz
rozdział „Aktywacja Trip B”). Wielkości „Zasięg” i „Zu-
życie chwilowe” nie są zerowane.POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 28

29
F0V0010mrys. 18
OSTRZEŻENIE Operacja wyzerowania wykonana w obec-
ności wskazań „Trip A” powoduje wyzerowanie tylko wiel-
kości odpowiadających tej funkcji.
OSTRZEŻENIE Operacja wyzerowania wykonana w obec-
ności wskazań „Trip B” powoduje wyzerowanie tylko wiel-
kości odpowiadających tej funkcji.
Procedura rozpoczęcia podróży
Przy kluczyku w wyłączniku zapłonu w pozycji MAR, wy-
zerować (reset) naciskając i przytrzymując naciśnięty przy-
cisk TRIP dłużej niż 2 sekundy.
Wyjście z Trip
Aby wyjść z funkcji Trip: przytrzymać naciśnięty przycisk
SET ESC dłużej niż 2 sekundy. Czas podróży
Czas upływający od rozpoczęcia nowej podróży.
OSTRZEŻENIE W przypadku braku informacji, wszystkie
wielkości w komputerze pokładowym zostaną zastąpione
„----„ w miejsce wartości. Gdy zostaną przywrócone
warunki normalnego funkcjonowania, obliczanie różnych
wartości zostanie przywrócone w sposób regularny, bez
wyzerowania wartości wskazywanych poprzednio jako ano-
malie, oraz bez rozpoczęcia wskazań nowej podróży.
Przycisk sterowania TRIP rys. 18
Przycisk TRIP, umieszczony na końcu dźwigni prawej,
umożliwia, przy kluczyku w wyłączniku zapłonu w pozycji
MAR, dostęp do wskazań wielkości opisanych poprzednio,
a także wyzerowanie przy rozpoczęciu nowej podróży:
– nacisnąć krótko, aby zaakceptować wskazania różnych
wielkości;
– nacisnąć dłużej, aby wyzerować (reset) i następnie roz-
począć nową podróż.
Nowa podróż
Rozpoczyna się od wykonania wyzerowania:
– „manualnego” przez użytkownika, za pomocą naciśnię-
cia odpowiedniego przycisku;
– „automatycznie” gdy „odległość przejechana” osiągnie
wartość, 99999,9 km lub 9999,9 km lub gdy „czas podró-
ży” osiągnie wartość 99: 59 (99 godzin i 59 minut) lub
999.59 (999 godzin i 59 minut); w zależności od zainsta-
lowanego wyświetlacza;
– po każdym rozłączeniu i ponownym podłączeniu aku-
mulatora.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 29
