stop start FIAT DOBLO COMBI 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

190
F0V0051mfig. 179
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

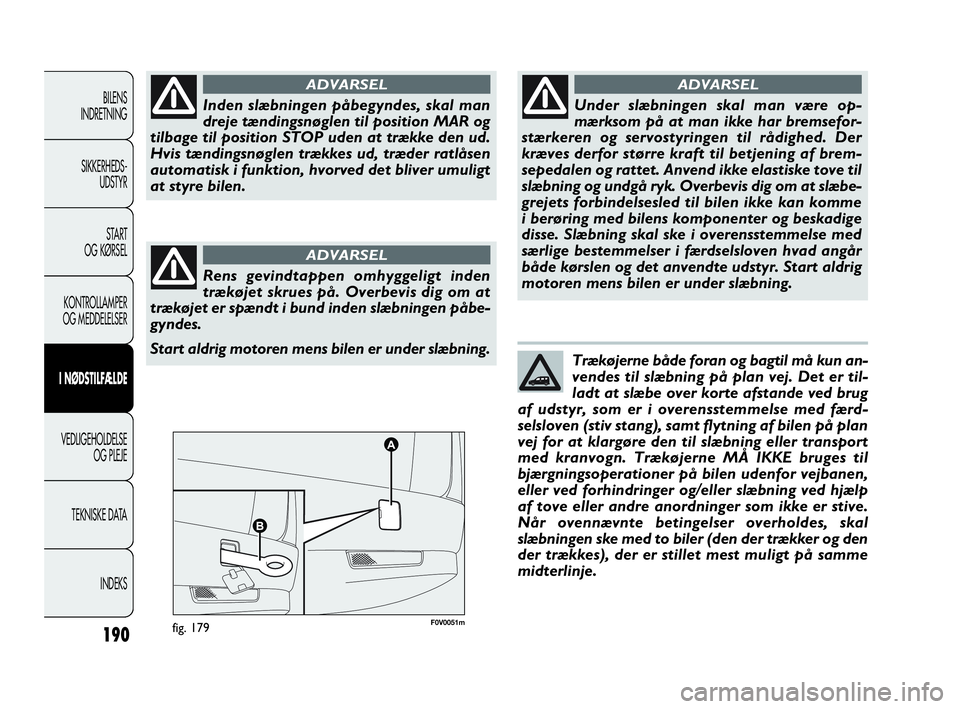

Inden slæbningen påbegyndes, skal man
dreje tændingsnøglen til position MAR og
tilbage til position STOP uden at trække den ud.
Hvis tændingsnøglen trækkes ud, træder ratlåsen
automatisk i funktion, hvorved det bliver umuligt
at styre bilen.
ADVARSEL
Rens gevindtappen omhyggeligt inden
trækøjet skrues på. Overbevis dig om at
trækøjet er spændt i bund inden slæbningen påbe-
gyndes.
Start aldrig motoren mens bilen er under slæbning.
ADVARSEL
Under slæbningen skal man være op-
mærksom på at man ikke har bremsefor-
stærkeren og servostyringen til rådighed. Der
kræves derfor større kraft til betjening af brem-
sepedalen og rattet. Anvend ikke elastiske tove til
slæbning og undgå ryk. Overbevis dig om at slæbe-
grejets forbindelsesled til bilen ikke kan komme
i berøring med bilens komponenter og beskadige
disse. Slæbning skal ske i overensstemmelse med
særlige bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr. Start aldrig
motoren mens bilen er under slæbning.
ADVARSEL
Trækøjerne både foran og bagtil må kun an-
vendes til slæbning på plan vej. Det er til-
ladt at slæbe over korte afstande ved brug
af udstyr, som er i overensstemmelse med færd-
selsloven (stiv stang), samt flytning af bilen på plan
vej for at klargøre den til slæbning eller transport
med kranvogn. Trækøjerne MÅ IKKE bruges til
bjærgningsoperationer på bilen udenfor vejbanen,
eller ved forhindringer og/eller slæbning ved hjælp
af tove eller andre anordninger som ikke er stive.
Når ovennævnte betingelser overholdes, skal
slæbningen ske med to biler (den der trækker og den
der trækkes), der er stillet mest muligt på samme
midterlinje.
155-190 DOBLO LUM DA 2e 26-05-2010 15:00 Pagina 190

251
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

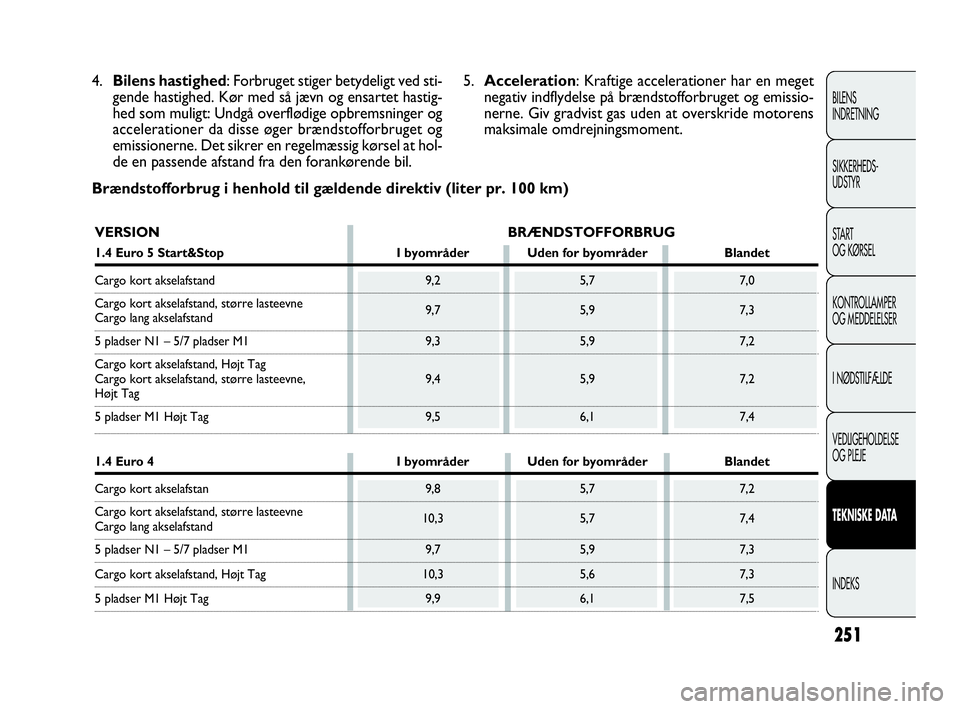

Brændstofforbrug i henhold til gældende direktiv (liter pr. 100 km) 4.Bilens hastighed: Forbruget stiger betydeligt ved sti-
gende hastighed. Kør med så jævn og ensartet hastig-
hed som muligt: Undgå overflødige opbremsninger og
accelerationer da disse øger brændstofforbruget og
emissionerne. Det sikrer en regelmæssig kørsel at hol-
de en passende afstand fra den forankørende bil.5.Acceleration: Kraftige accelerationer har en meget
negativ indflydelse på brændstofforbruget og emissio-
nerne. Giv gradvist gas uden at overskride motorens
maksimale omdrejningsmoment.
VERSION BRÆNDSTOFFORBRUG
1.4 Euro 5 Start&Stop I byområder Uden for byområder Blandet
Cargo kort akselafstand 9,2 5,7 7,0
Cargo kort akselafstand, større lasteevne
9,7 5,9 7,3
Cargo lang akselafstand
5 pladser N1 – 5/7 pladser M1 9,3 5,9 7,2
Cargo kort akselafstand, Højt Tag
Cargo kort akselafstand, større lasteevne, 9,4 5,9 7,2
Højt Tag
5 pladser M1 Højt Tag 9,5 6,1 7,4
1.4 Euro 4 I byområder Uden for byområder Blandet
Cargo kort akselafstan 9,8 5,7 7,2
Cargo kort akselafstand, større lasteevne
10,3 5,7 7,4
Cargo lang akselafstand
5 pladser N1 – 5/7 pladser M1 9,7 5,9 7,3
Cargo kort akselafstand, Højt Tag 10,3 5,6 7,3
5 pladser M1 Højt Tag 9,9 6,1 7,5
219-260 DOBLO LUM DA 2e 27-05-2010 16:12 Pagina 251

252
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

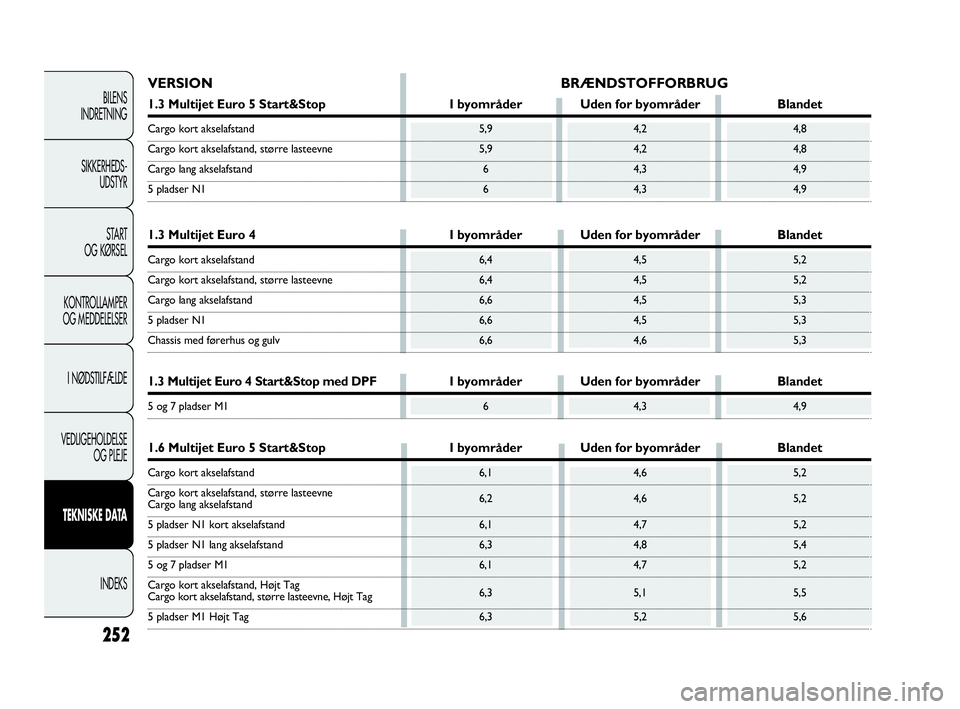

VERSION BRÆNDSTOFFORBRUG
1.3 Multijet Euro 5 Start&Stop I byområder Uden for byområder Blandet
Cargo kort akselafstand 5,9 4,2 4,8
Cargo kort akselafstand, større lasteevne 5,9 4,2 4,8
Cargo lang akselafstand 6 4,3 4,9
5 pladser N1 6 4,3 4,9
1.3 Multijet Euro 4 I byområder Uden for byområder Blandet
Cargo kort akselafstand 6,4 4,5 5,2
Cargo kort akselafstand, større lasteevne 6,4 4,5 5,2
Cargo lang akselafstand 6,6 4,5 5,3
5 pladser N1 6,6 4,5 5,3
Chassis med førerhus og gulv 6,6 4,6 5,3
1.3 Multijet Euro 4 Start&Stop med DPF I byområder Uden for byområder Blandet
5 og 7 pladser M1 6 4,3 4,9
1.6 Multijet Euro 5 Start&Stop I byområder Uden for byområder Blandet
Cargo kort akselafstand 6,1 4,6 5,2
Cargo kort akselafstand, større lasteevne
6,2 4,6 5,2
Cargo lang akselafstand
5 pladser N1 kort akselafstand 6,1 4,7 5,2
5 pladser N1 lang akselafstand 6,3 4,8 5,4
5 og 7 pladser M1 6,1 4,7 5,2
Cargo kort akselafstand, Højt Tag
Cargo kort akselafstand, større lasteevne, Højt Tag6,3 5,1 5,5
5 pladser M1 Højt Tag 6,3 5,2 5,6
219-260 DOBLO LUM DA 2e 27-05-2010 16:12 Pagina 252

253
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

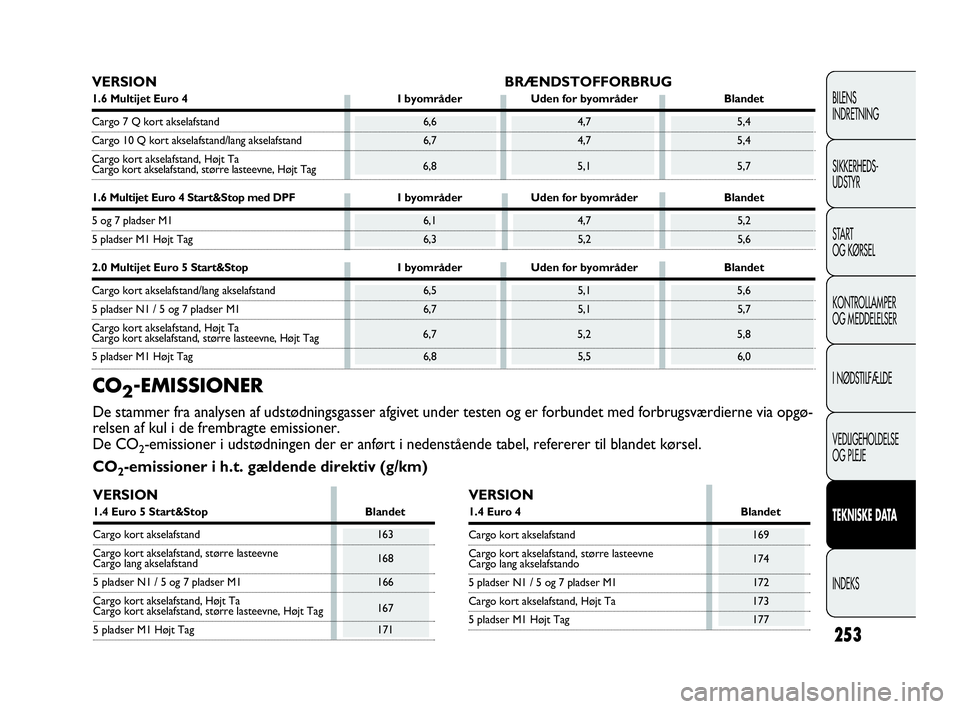

VERSION BRÆNDSTOFFORBRUG
1.6 Multijet Euro 4 I byområder Uden for byområder Blandet
Cargo 7 Q kort akselafstand 6,6 4,7 5,4
Cargo 10 Q kort akselafstand/lang akselafstand 6,7 4,7 5,4
Cargo kort akselafstand, Højt Ta
Cargo kort akselafstand, større lasteevne, Højt Tag6,8 5,1 5,7
1.6 Multijet Euro 4 Start&Stop med DPF I byområder Uden for byområder Blandet
5 og 7 pladser M1 6,1 4,7 5,2
5 pladser M1 Højt Tag 6,3 5,2 5,6
2.0 Multijet Euro 5 Start&Stop I byområder Uden for byområder Blandet
Cargo kort akselafstand/lang akselafstand 6,5 5,1 5,6
5 pladser N1 / 5 og 7 pladser M1 6,7 5,1 5,7
Cargo kort akselafstand, Højt Ta
Cargo kort akselafstand, større lasteevne, Højt Tag6,7 5,2 5,8
5 pladser M1 Højt Tag 6,8 5,5 6,0
CO2-EMISSIONER
De stammer fra analysen af udstødningsgasser afgivet under testen og er forbundet med forbrugsværdierne via opgø-
relsen af kul i de frembragte emissioner.
De CO
2-emissioner i udstødningen der er anført i nedenstående tabel, refererer til blandet kørsel.
CO
2-emissioner i h.t. gældende direktiv (g/km)
VERSION
1.4 Euro 5 Start&Stop Blandet
Cargo kort akselafstand 163
Cargo kort akselafstand, større lasteevne
168
Cargo lang akselafstand
5 pladser N1 / 5 og 7 pladser M1 166
Cargo kort akselafstand, Højt Ta
Cargo kort akselafstand, større lasteevne, Højt Tag167
5 pladser M1 Højt Tag 171
VERSION
1.4 Euro 4 Blandet
Cargo kort akselafstand 169
Cargo kort akselafstand, større lasteevne
174
Cargo lang akselafstando
5 pladser N1 / 5 og 7 pladser M1 172
Cargo kort akselafstand, Højt Ta 173
5 pladser M1 Højt Tag 177
219-260 DOBLO LUM DA 2e 27-05-2010 16:12 Pagina 253

254
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

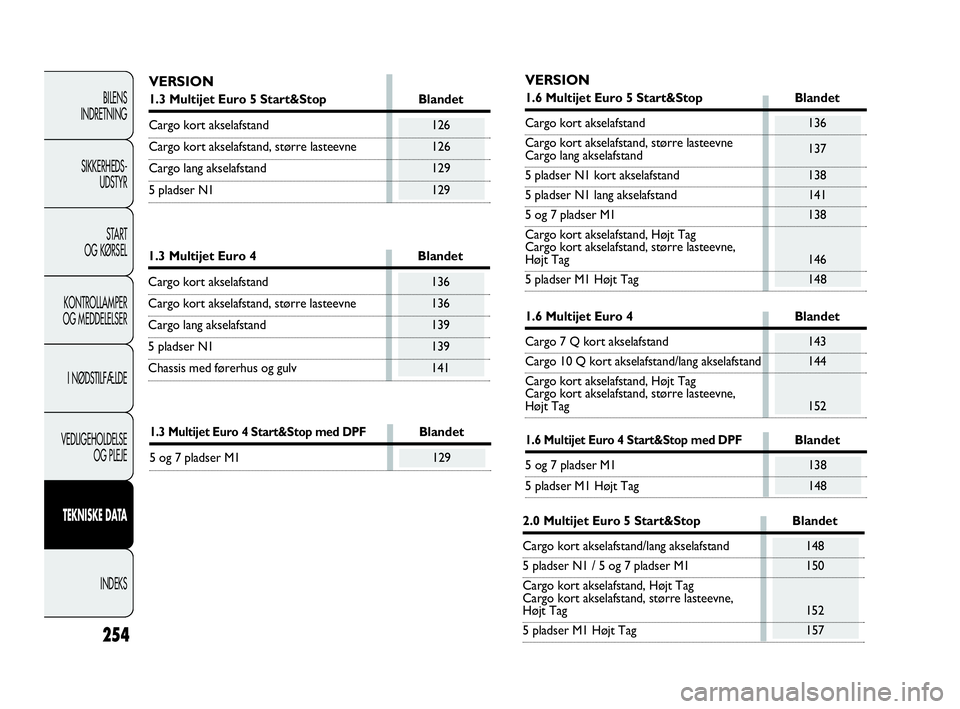

VERSION
1.3 Multijet Euro 5 Start&Stop Blandet
Cargo kort akselafstand 126
Cargo kort akselafstand, større lasteevne 126
Cargo lang akselafstand 129
5 pladser N1 129
1.3 Multijet Euro 4 Blandet
Cargo kort akselafstand 136
Cargo kort akselafstand, større lasteevne 136
Cargo lang akselafstand 139
5 pladser N1 139
Chassis med førerhus og gulv 141
1.3 Multijet Euro 4 Start&Stop med DPFBlandet
5 og 7 pladser M1 129
1.6 Multijet Euro 4 Start&Stop med DPFBlandet
5 og 7 pladser M1 138
5 pladser M1 Højt Tag 148
1.6 Multijet Euro 4 Blandet
Cargo 7 Q kort akselafstand 143
Cargo 10 Q kort akselafstand/lang akselafstand 144
Cargo kort akselafstand, Højt Tag
Cargo kort akselafstand, større lasteevne,
Højt Tag 152
2.0 Multijet Euro 5 Start&Stop Blandet
Cargo kort akselafstand/lang akselafstand 148
5 pladser N1 / 5 og 7 pladser M1 150
Cargo kort akselafstand, Højt Tag
Cargo kort akselafstand, større lasteevne,
Højt Tag 152
5 pladser M1 Højt Tag 157
VERSION
1.6 Multijet Euro 5 Start&Stop Blandet
Cargo kort akselafstand 136
Cargo kort akselafstand, større lasteevne
137
Cargo lang akselafstand
5 pladser N1 kort akselafstand 138
5 pladser N1 lang akselafstand 141
5 og 7 pladser M1 138
Cargo kort akselafstand, Højt Tag
Cargo kort akselafstand, større lasteevne,
Højt Tag 146
5 pladser M1 Højt Tag 148
219-260 DOBLO LUM DA 2e 27-05-2010 16:12 Pagina 254

270
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
– procedure for
dieselversioner ................. 134
– slukning af motoren ......... 135
– tændingslås ........................ 9
– tændingslås ........................ 9
Start og kørsel ....................... 133
Start&Stop-system ................. 104
Start&Stop-system.................. 104
Startspærring .......................... 9
Stik til bærbart
navigationssystem ................ 75
Stoplygter (stop)
– udskiftning af pærer ......... 176
Strømudtag ........................72-73
Styretøj
– greb til indstilling af rat ... 39
– tekniske data ..................... 225
Symboler ................................. 4
Tagbagagebærer - skiholder
(klargøring) ........................... 94
Tankdæksel ............................. 112
Tekniske data ......................... 219Tekniske specifikationer....... 219
Tophastighed .......................... 229
Transmission
– tekniske data ..................... 224
Tredje stoplygte ..................... 176
Tripcomputer ......................... 28
Tænding/slukning af
loftslamper ............................ 69
Tændingslås ............................. 9
– ratlås .................................... 9
Tændingslås og ratlås ............ 9
Tændrør (type) ...................... 223
Tågebaglygte
– tænding ............................... 70
– udskiftning af pære ........... 175
Tågebaglygter ......................... 70
Tågebaglygter
– tænding ............................... 70
– udskiftning af pærer ......... 175
Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174
Udskiftning af batteri
i fjernbetjening ..................... 6
Udskiftning af hjul .................. 156
– dæktryk .............................. 229
– dæktyper og hjulfælge ..... 228
– generelle anvisninger
og advarsler ....................... 156
Udskiftning af pærer
– generelle anvisninger ....... 169
– indvendige .......................... 178
– pæretyper .......................... 170
– udvendige ........................... 172
Udskiftning af sikringer
– generelt og advarsler ...... 181
– liste ..................182-183-184-
185-186-187
– sikringernes placering
(centralbokse) ..........182-186
Udtjent bil ............................... 255
