transmission FIAT DOBLO COMBI 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

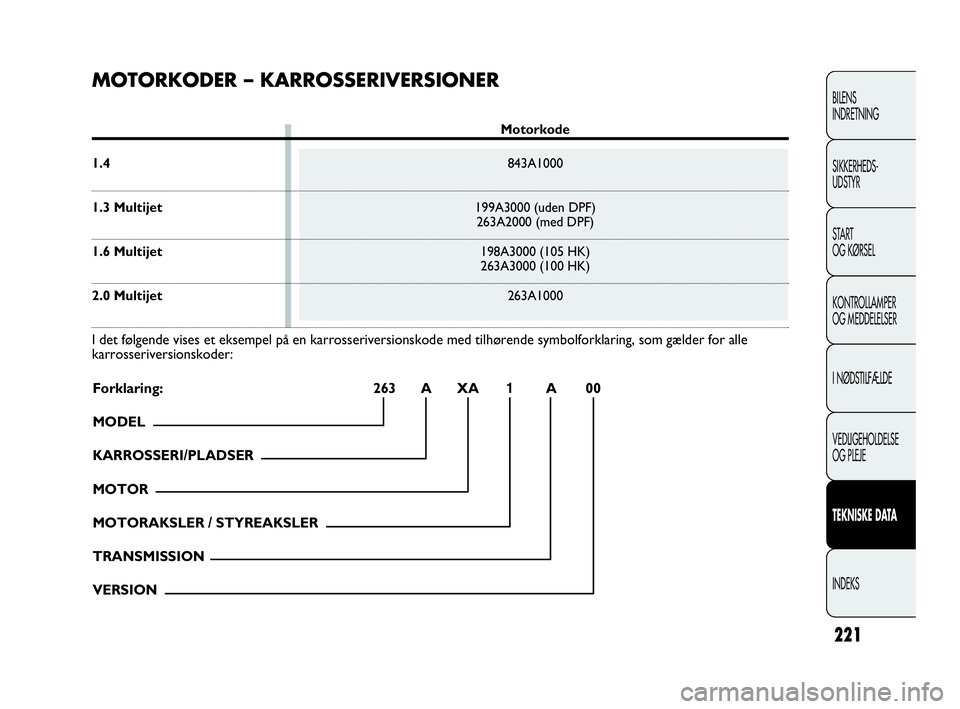

221
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
MOTORKODER –KARROSSERIVERSIONER
Motorkode
1.4843A1000
1.3 Multijet199A3000 (uden DPF)263A2000 (med DPF)
1.6 Multijet198A3000 (105 HK)
263A3000 (100 HK)
2.0 Multijet263A1000
I det følgende vises et eksempel på en karrosseriversionskode med tilhørende symbolforklaring, som gælder for alle
karrosseriversionskoder:
Forklaring: 263 A XA1A00
MODEL
KARROSSERI/PLADSER
MOTOR
MOTORAKSLER / STYREAKSLER
TRANSMISSION
VERSION
219-260 DOBLO LUM DA 2e 27-05-2010 16:11 Pagina 221

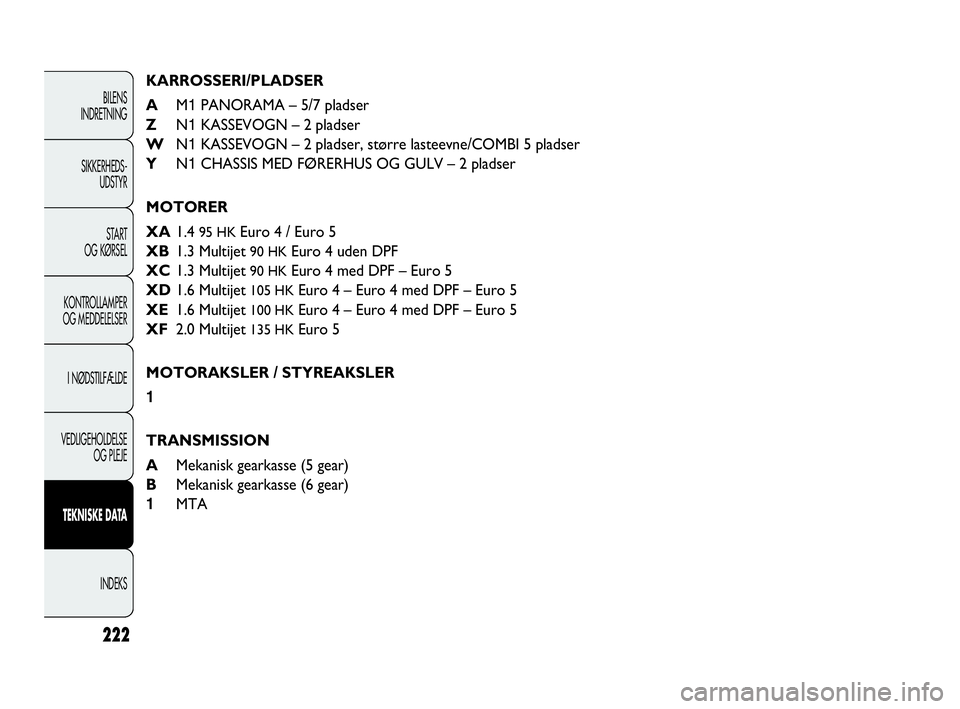

222
KARROSSERI/PLADSER
AM1PANORAMA – 5/7 pladser
ZN1KASSEVOGN – 2 pladser
WN1KASSEVOGN – 2 pladser, større lasteevne/COMBI 5 pladser
YN1CHASSIS MED FØRERHUS OG GULV – 2 pladser
MOTORER
XA1.4
95 HKEuro 4 / Euro 5
XB1.3 Multijet
90 HKEuro 4 uden DPF
XC1.3 Multijet
90 HKEuro 4 med DPF – Euro 5
XD1.6 Multijet
105 HKEuro 4 – Euro 4 med DPF – Euro 5
XE1.6 Multijet
100 HKEuro 4 – Euro 4 med DPF – Euro 5
XF2.0 Multijet
135 HKEuro 5
MOTORAKSLER / STYREAKSLER
1
TRANSMISSION
AMekanisk gearkasse (5 gear)
BMekanisk gearkasse (6 gear)
1MTA
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
219-260 DOBLO LUM DA 2e 27-05-2010 16:11 Pagina 222

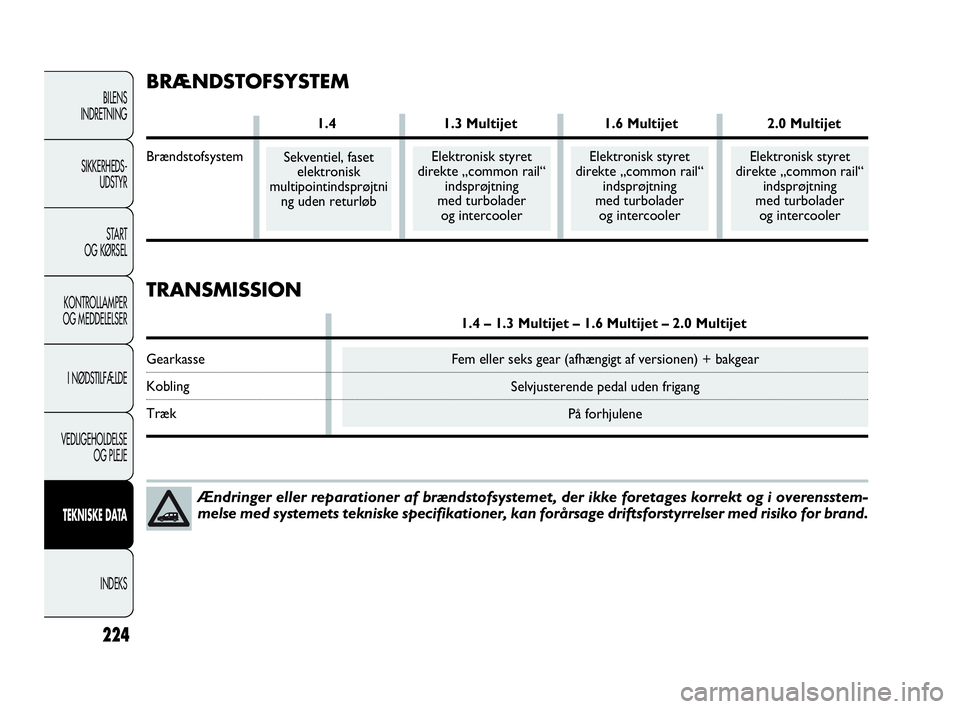

224
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstem-
melse med systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
Sekventiel, faset
elektronisk
multipointindsprøjtni
ng uden returløbElektronisk styret
direkte „common rail“
indsprøjtning
med turbolader
og intercooler Elektronisk styret
direkte „common rail“
indsprøjtning
med turbolader
og intercooler Elektronisk styret
direkte „common rail“
indsprøjtning
med turbolader
og intercooler
Fem eller seks gear (afhængigt af versionen) + bakgear
Selvjusterende pedal uden frigang
På forhjulene
BRÆNDSTOFSYSTEM
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Brændstofsystem
TRANSMISSION
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Gearkasse
Kobling
Træk
219-260 DOBLO LUM DA 2e 27-05-2010 16:11 Pagina 224

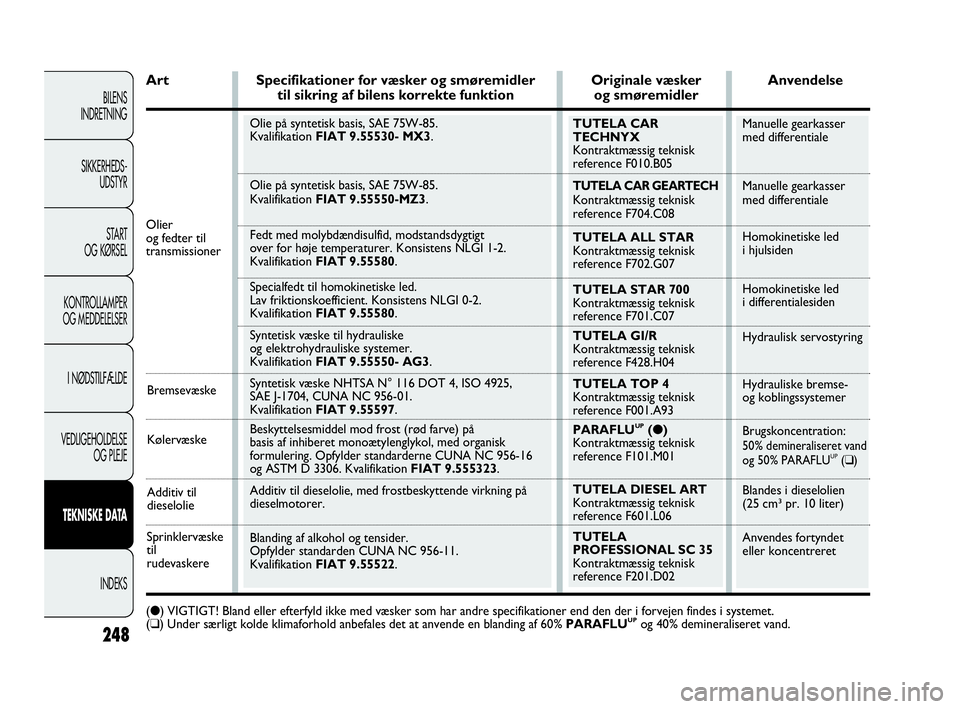

248
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Olier
og fedter til
transmissioner
Bremsevæske
Kølervæske
Additiv til
dieselolie
Sprinklervæske
til
rudevaskere
Olie på syntetisk basis, SAE 75W-85.
Kvalifikation FIAT 9.55530- MX3.
Olie på syntetisk basis, SAE 75W-85.
Kvalifikation FIAT 9.55550-MZ3.
Fedt med molybdændisulfid, modstandsdygtigt
over for høje temperaturer. Konsistens NLGI 1-2.
Kvalifikation FIAT 9.55580.
Specialfedt til homokinetiske led.
Lav friktionskoefficient. Konsistens NLGI 0-2.
Kvalifikation FIAT 9.55580.
Syntetisk væske til hydrauliske
og elektrohydrauliske systemer.
Kvalifikation FIAT 9.55550- AG3.
Syntetisk væske NHTSA N° 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01.
Kvalifikation FIAT 9.55597.
Beskyttelsesmiddel mod frost (rød farve) på
basis af inhiberet monoætylenglykol, med organisk
formulering. Opfylder standarderne CUNA NC 956-16
og ASTM D 3306. Kvalifikation FIAT 9.555323.
Additiv til dieselolie, med frostbeskyttende virkning på
dieselmotorer.
Blanding af alkohol og tensider.
Opfylder standarden CUNA NC 956-11.
Kvalifikation FIAT 9.55522.TUTELA CAR
TECHNYX
Kontraktmæssig teknisk
reference F010.B05
TUTELA CAR GEARTECHKontraktmæssig teknisk
reference F704.C08
TUTELA ALL STAR
Kontraktmæssig teknisk
reference F702.G07
TUTELA STAR 700
Kontraktmæssig teknisk
reference F701.C07
TUTELA GI/R
Kontraktmæssig teknisk
reference F428.H04
TUTELA TOP 4
Kontraktmæssig teknisk
reference F001.A93
PARAFLU
UP(●)
Kontraktmæssig teknisk
reference F101.M01
TUTELA DIESEL ART
Kontraktmæssig teknisk
reference F601.L06
TUTELA
PROFESSIONAL SC 35
Kontraktmæssig teknisk
reference F201.D02
Manuelle gearkasser
med differentiale
Manuelle gearkasser
med differentiale
Homokinetiske led
i hjulsiden
Homokinetiske led
i differentialesiden
Hydraulisk servostyring
Hydrauliske bremse-
og koblingssystemer
Brugskoncentration:
50% demineraliseret vand
og 50% PARAFLUUP(❑)
Blandes i dieselolien
(25 cm³ pr. 10 liter)
Anvendes fortyndet
eller koncentreret
Art Specifikationer for væsker og smøremidler Originale væsker Anvendelsetil sikring af bilens korrekte funktion og smøremidler
(●) VIGTIGT! Bland eller efterfyld ikke med væsker som har andre specifikationer end den der i forvejen findes i systemet.
(❑) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLUUPog 40% demineraliseret vand.
219-260 DOBLO LUM DA 2e 27-05-2010 16:12 Pagina 248

270
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
– procedure for
dieselversioner ................. 134
– slukning af motoren ......... 135
– tændingslås ........................ 9
– tændingslås ........................ 9
Start og kørsel ....................... 133
Start&Stop-system ................. 104
Start&Stop-system.................. 104
Startspærring .......................... 9
Stik til bærbart
navigationssystem ................ 75
Stoplygter (stop)
– udskiftning af pærer ......... 176
Strømudtag ........................72-73
Styretøj
– greb til indstilling af rat ... 39
– tekniske data ..................... 225
Symboler ................................. 4
Tagbagagebærer - skiholder
(klargøring) ........................... 94
Tankdæksel ............................. 112
Tekniske data ......................... 219Tekniske specifikationer....... 219
Tophastighed .......................... 229
Transmission
– tekniske data ..................... 224
Tredje stoplygte ..................... 176
Tripcomputer ......................... 28
Tænding/slukning af
loftslamper ............................ 69
Tændingslås ............................. 9
– ratlås .................................... 9
Tændingslås og ratlås ............ 9
Tændrør (type) ...................... 223
Tågebaglygte
– tænding ............................... 70
– udskiftning af pære ........... 175
Tågebaglygter ......................... 70
Tågebaglygter
– tænding ............................... 70
– udskiftning af pærer ......... 175
Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174Tågeforlygter
– tænding ............................... 70
– udskiftning af pærer ......... 174
Udskiftning af batteri
i fjernbetjening ..................... 6
Udskiftning af hjul .................. 156
– dæktryk .............................. 229
– dæktyper og hjulfælge ..... 228
– generelle anvisninger
og advarsler ....................... 156
Udskiftning af pærer
– generelle anvisninger ....... 169
– indvendige .......................... 178
– pæretyper .......................... 170
– udvendige ........................... 172
Udskiftning af sikringer
– generelt og advarsler ...... 181
– liste ..................182-183-184-
185-186-187
– sikringernes placering
(centralbokse) ..........182-186
Udtjent bil ............................... 255
261-272 DOBLO LUM DA 2e 26-05-2010 15:26 Pagina 270
