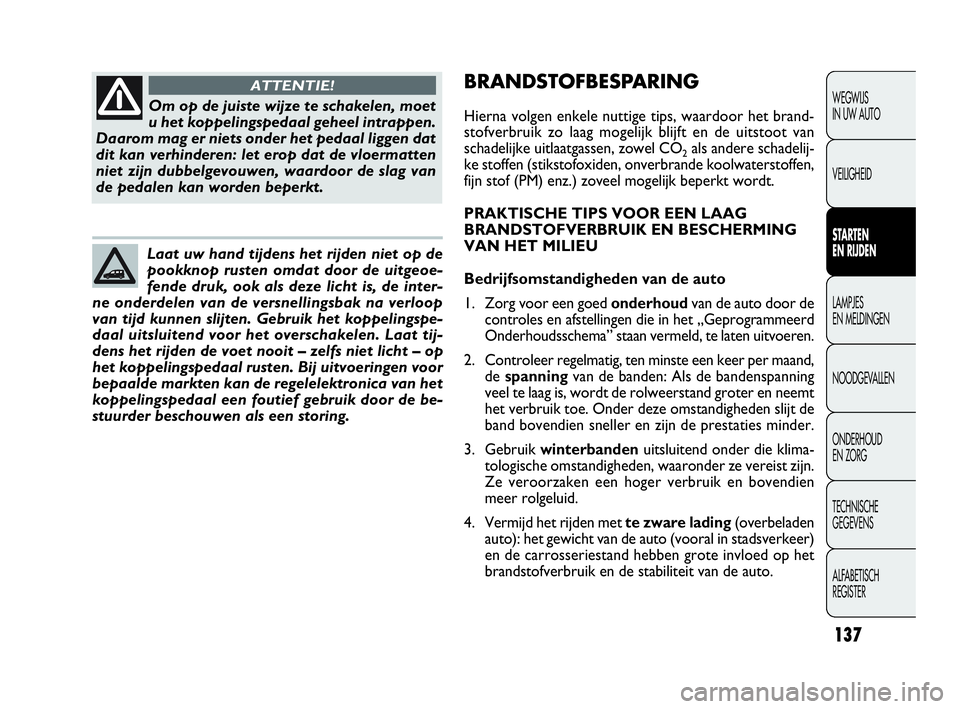

Om op de juiste wijze te schakelen, moet
u het koppelingspedaal geheel intrappen.
Daarom mag er niets onder het pedaal liggen dat
dit kan verhinderen: let erop dat de vloermatten
niet zijn dubbelgevouwen, waardoor de slag van
de pedalen kan worden beperkt.
ATTENTIE!
Laat uw hand tijdens het rijden niet op de
pookknop rusten omdat door de uitgeoe-
fende druk, ook als deze licht is, de inter-
ne onderdelen van de versnellingsbak na verloop
van tijd kunnen slijten. Gebruik het koppelingspe-
daal uitsluitend voor het overschakelen. Laat tij-
dens het rijden de voet nooit – zelfs niet licht – op
het koppelingspedaal rusten. Bij uitvoeringen voor
bepaalde markten kan de regelelektronica van het
koppelingspedaal een foutief gebruik door de be-
stuurder beschouwen als een storing.
BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waardoor het brand-
stofverbruik zo laag mogelijk blijft en de uitstoot van
schadelijke uitlaatgassen, zowel CO
2als andere schadelij-
ke stoffen (stikstofoxiden, onverbrande koolwaterstoffen,
fijn stof (PM) enz.) zoveel mogelijk beperkt wordt.
PRAKTISCHE TIPS VOOR EEN LAAG
BRANDSTOFVERBRUIK EN BESCHERMING
VAN HET MILIEU
Bedrijfsomstandigheden van de auto
1. Zorg voor een goed onderhoudvan de auto door de
controles en afstellingen die in het „Geprogrammeerd
Onderhoudsschema” staan vermeld, te laten uitvoeren.
2. Controleer regelmatig, ten minste een keer per maand,
de spanningvan de banden: Als de bandenspanning
veel te laag is, wordt de rolweerstand groter en neemt
het verbruik toe. Onder deze omstandigheden slijt de
band bovendien sneller en zijn de prestaties minder.
3. Gebruik winterbandenuitsluitend onder die klima-
tologische omstandigheden, waaronder ze vereist zijn.
Ze veroorzaken een hoger verbruik en bovendien
meer rolgeluid.
4. Vermijd het rijden met te zware lading(overbeladen
auto): het gewicht van de auto (vooral in stadsverkeer)
en de carrosseriestand hebben grote invloed op het
brandstofverbruik en de stabiliteit van de auto.
133-142 DOBLO LUM 2e NL 26-05-2010 9:51 Pagina 137

139

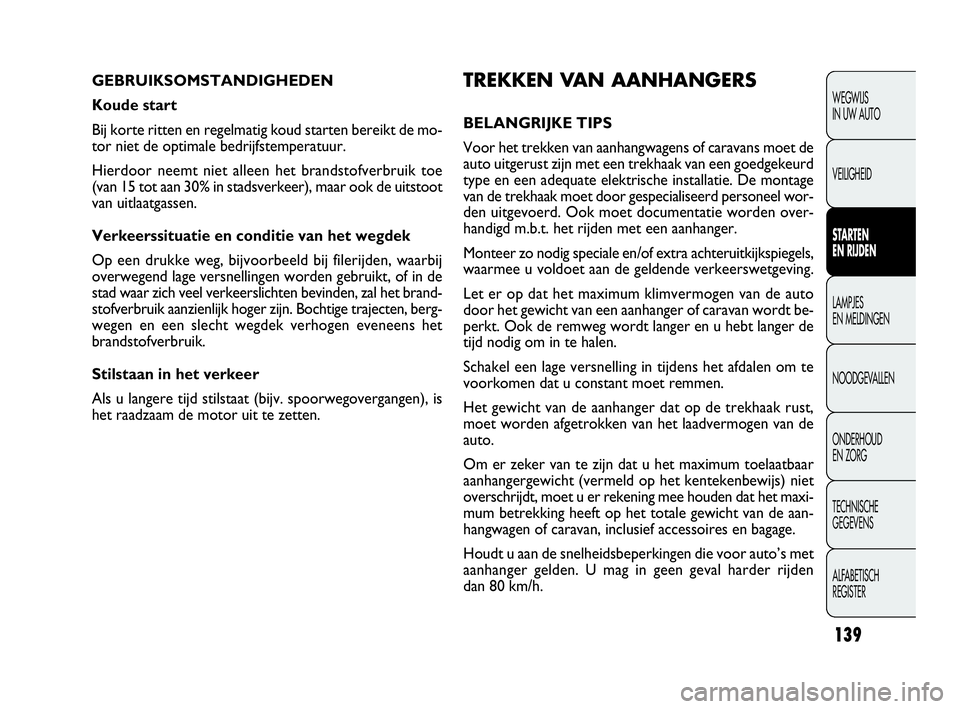

TREKKEN VA N AANHANGERS
BELANGRIJKE TIPS
Voor het trekken van aanhangwagens of caravans moet de
auto uitgerust zijn met een trekhaak van een goedgekeurd
type en een adequate elektrische installatie. De montage
van de trekhaak moet door gespecialiseerd personeel wor-
den uitgevoerd. Ook moet documentatie worden over-
handigd m.b.t. het rijden met een aanhanger.
Monteer zo nodig speciale en/of extra achteruitkijkspiegels,
waarmee u voldoet aan de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen van de auto
door het gewicht van een aanhanger of caravan wordt be-
perkt. Ook de remweg wordt langer en u hebt langer de
tijd nodig om in te halen.
Schakel een lage versnelling in tijdens het afdalen om te
voorkomen dat u constant moet remmen.
Het gewicht van de aanhanger dat op de trekhaak rust,
moet worden afgetrokken van het laadvermogen van de
auto.
Om er zeker van te zijn dat u het maximum toelaatbaar
aanhangergewicht (vermeld op het kentekenbewijs) niet
overschrijdt, moet u er rekening mee houden dat het maxi-
mum betrekking heeft op het totale gewicht van de aan-
hangwagen of caravan, inclusief accessoires en bagage.
Houdt u aan de snelheidsbeperkingen die voor auto’s met
aanhanger gelden. U mag in geen geval harder rijden
dan 80 km/h. GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud starten bereikt de mo-
tor niet de optimale bedrijfstemperatuur.
Hierdoor neemt niet alleen het brandstofverbruik toe
(van 15 tot aan 30% in stadsverkeer), maar ook de uitstoot
van uitlaatgassen.
Verkeerssituatie en conditie van het wegdek
Op een drukke weg, bijvoorbeeld bij filerijden, waarbij
overwegend lage versnellingen worden gebruikt, of in de
stad waar zich veel verkeerslichten bevinden, zal het brand-
stofverbruik aanzienlijk hoger zijn. Bochtige trajecten, berg-
wegen en een slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorwegovergangen), is
het raadzaam de motor uit te zetten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
133-142 DOBLO LUM 2e NL 26-05-2010 9:51 Pagina 139

141

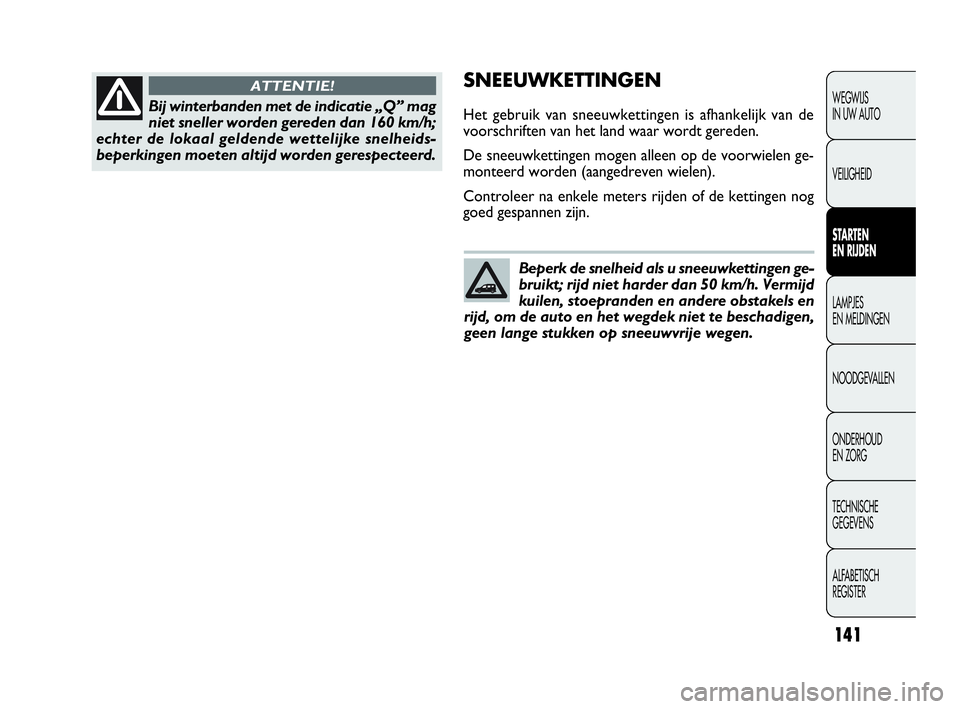

SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is afhankelijk van de
voorschriften van het land waar wordt gereden.
De sneeuwkettingen mogen alleen op de voorwielen ge-
monteerd worden (aangedreven wielen).
Controleer na enkele meters rijden of de kettingen nog
goed gespannen zijn.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Bij winterbanden met de indicatie „Q” mag
niet sneller worden gereden dan 160 km/h;
echter de lokaal geldende wettelijke snelheids-
beperkingen moeten altijd worden gerespecteerd.
ATTENTIE!
Beperk de snelheid als u sneeuwkettingen ge-
bruikt; rijd niet harder dan 50 km/h. Vermijd
kuilen, stoepranden en andere obstakels en
rijd, om de auto en het wegdek niet te beschadigen,
geen lange stukken op sneeuwvrije wegen.
133-142 DOBLO LUM 2e NL 26-05-2010 9:51 Pagina 141

142

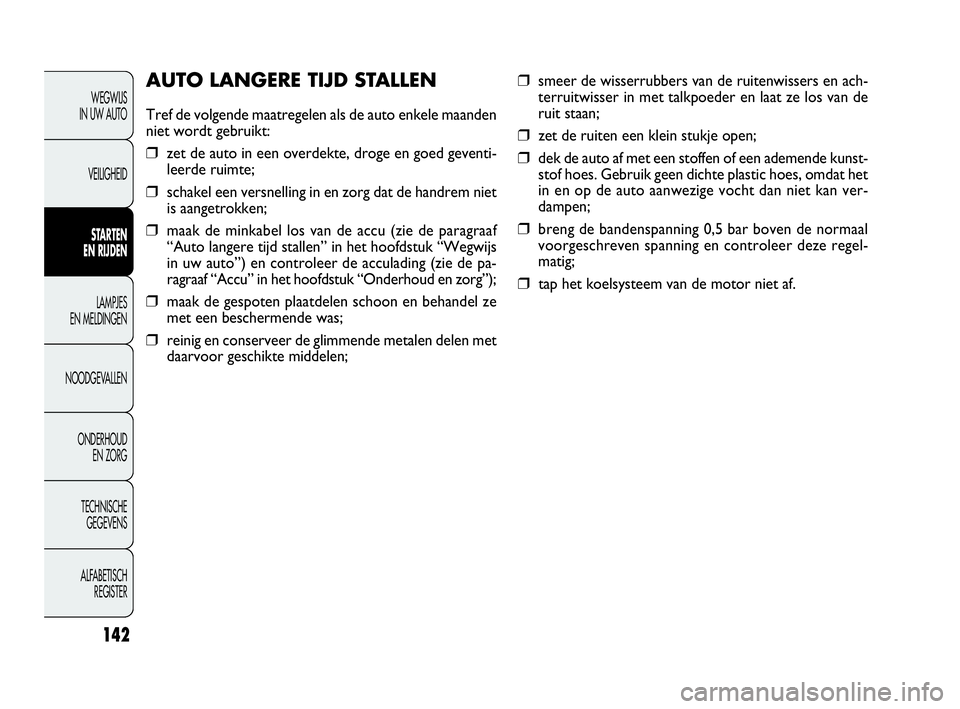

❒smeer de wisserrubbers van de ruitenwissers en ach-
terruitwisser in met talkpoeder en laat ze los van de
ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een ademende kunst-
stof hoes. Gebruik geen dichte plastic hoes, omdat het
in en op de auto aanwezige vocht dan niet kan ver-
dampen;
❒breng de bandenspanning 0,5 bar boven de normaal
voorgeschreven spanning en controleer deze regel-
matig;
❒tap het koelsysteem van de motor niet af.
AUTO LANGERE TIJD STALLEN
Tref de volgende maatregelen als de auto enkele maanden
niet wordt gebruikt:
❒zet de auto in een overdekte, droge en goed geventi-
leerde ruimte;
❒schakel een versnelling in en zorg dat de handrem niet
is aangetrokken;
❒maak de minkabel los van de accu (zie de paragraaf
“Auto langere tijd stallen” in het hoofdstuk “Wegwijs
in uw auto”) en controleer de acculading (zie de pa-
ragraaf “Accu” in het hoofdstuk “Onderhoud en zorg”);
❒maak de gespoten plaatdelen schoon en behandel ze
met een beschermende was;
❒reinig en conserveer de glimmende metalen delen met
daarvoor geschikte middelen;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
133-142 DOBLO LUM 2e NL 26-05-2010 9:51 Pagina 142

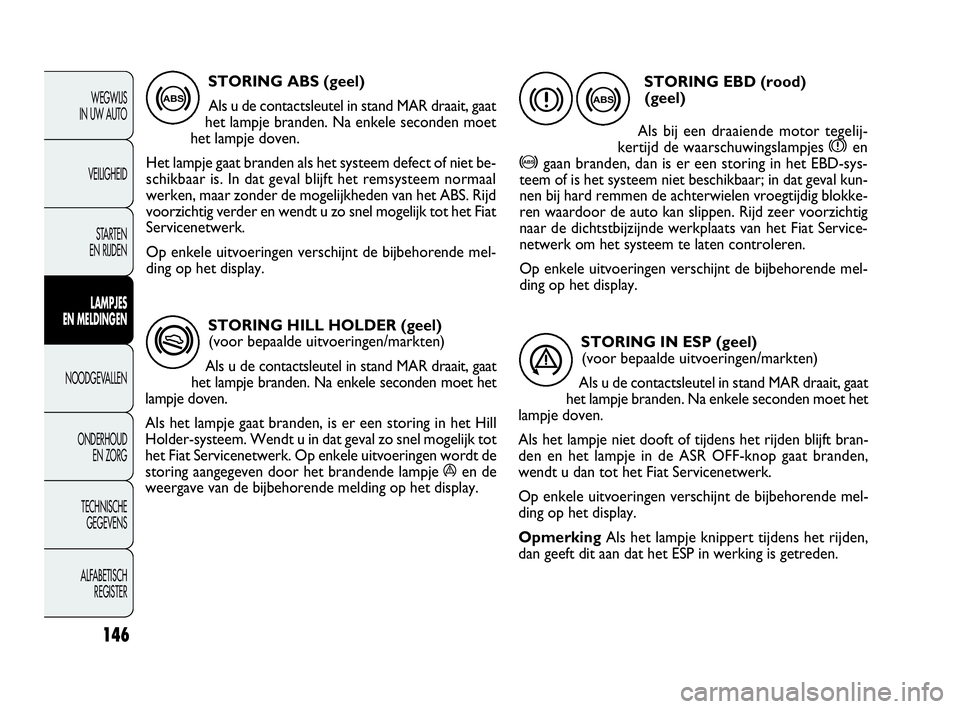

STORING HILL HOLDER (geel)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het
lampje doven.
Als het lampje gaat branden, is er een storing in het Hill
Holder-systeem. Wendt u in dat geval zo snel mogelijk tot
het Fiat Servicenetwerk. Op enkele uitvoeringen wordt de
storing aangegeven door het brandende lampje áen de
weergave van de bijbehorende melding op het display.
*
STORING ABS (geel)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet
het lampje doven.
Het lampje gaat branden als het systeem defect of niet be-
schikbaar is. In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden van het ABS. Rijd
voorzichtig verder en wendt u zo snel mogelijk tot het Fiat
Servicenetwerk.
Op enkele uitvoeringen verschijnt de bijbehorende mel-
ding op het display.
146
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
>
STORING EBD (rood)
(geel)
Als bij een draaiende motor tegelij-
kertijd de waarschuwingslampjes
xen
>gaan branden, dan is er een storing in het EBD-sys-
teem of is het systeem niet beschikbaar; in dat geval kun-
nen bij hard remmen de achterwielen vroegtijdig blokke-
ren waardoor de auto kan slippen. Rijd zeer voorzichtig
naar de dichtstbijzijnde werkplaats van het Fiat Service-
netwerk om het systeem te laten controleren.
Op enkele uitvoeringen verschijnt de bijbehorende mel-
ding op het display.
> x
STORING IN ESP (geel)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het
lampje doven.
Als het lampje niet dooft of tijdens het rijden blijft bran-
den en het lampje in de ASR OFF-knop gaat branden,
wendt u dan tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt de bijbehorende mel-
ding op het display.
OpmerkingAls het lampje knippert tijdens het rijden,
dan geeft dit aan dat het ESP in werking is getreden.
á
143-154 DOBLO LUM 2e NL 26-05-2010 9:52 Pagina 146

156
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

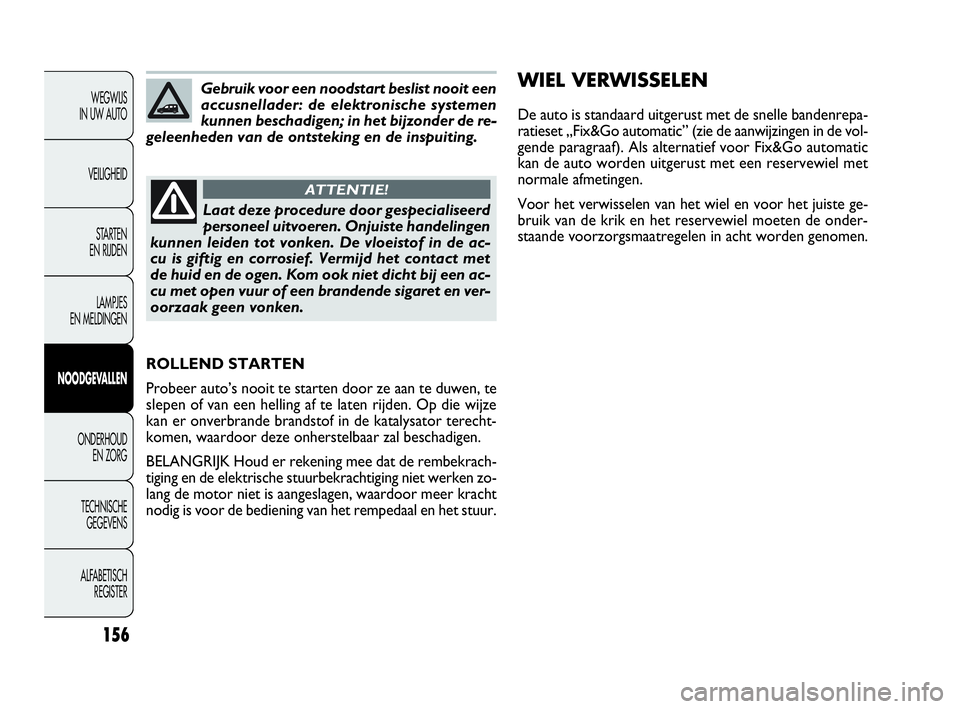

Gebruik voor een noodstart beslist nooit een
accusnellader: de elektronische systemen
kunnen beschadigen; in het bijzonder de re-
geleenheden van de ontsteking en de inspuiting.
Laat deze procedure door gespecialiseerd
personeel uitvoeren. Onjuiste handelingen
kunnen leiden tot vonken. De vloeistof in de ac-
cu is giftig en corrosief. Vermijd het contact met
de huid en de ogen. Kom ook niet dicht bij een ac-
cu met open vuur of een brandende sigaret en ver-
oorzaak geen vonken.
ATTENTIE!
ROLLEND STARTEN
Probeer auto’s nooit te starten door ze aan te duwen, te
slepen of van een helling af te laten rijden. Op die wijze
kan er onverbrande brandstof in de katalysator terecht-
komen, waardoor deze onherstelbaar zal beschadigen.
BELANGRIJK Houd er rekening mee dat de rembekrach-
tiging en de elektrische stuurbekrachtiging niet werken zo-
lang de motor niet is aangeslagen, waardoor meer kracht
nodig is voor de bediening van het rempedaal en het stuur.
WIEL VERWISSELEN
De auto is standaard uitgerust met de snelle bandenrepa-
ratieset „Fix&Go automatic” (zie de aanwijzingen in de vol-
gende paragraaf). Als alternatief voor Fix&Go automatic
kan de auto worden uitgerust met een reservewiel met
normale afmetingen.
Voor het verwisselen van het wiel en voor het juiste ge-
bruik van de krik en het reservewiel moeten de onder-
staande voorzorgsmaatregelen in acht worden genomen.
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 156

168

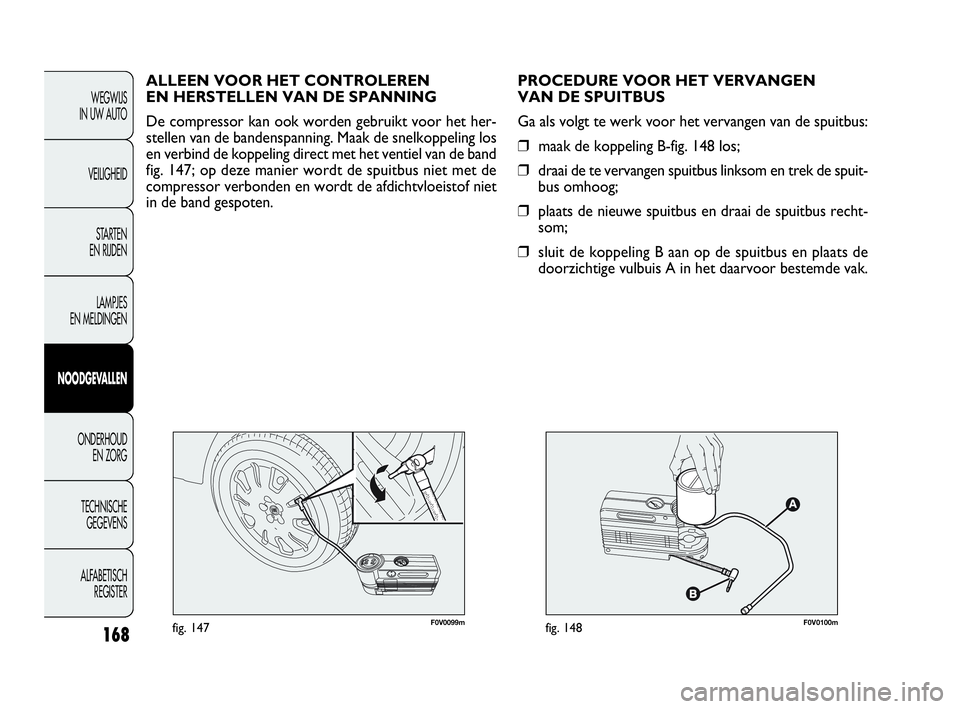

F0V0099mfig. 147F0V0100mfig. 148
PROCEDURE VOOR HET VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen van de spuitbus:
❒maak de koppeling B-fig. 148 los;
❒draai de te vervangen spuitbus linksom en trek de spuit-
bus omhoog;
❒plaats de nieuwe spuitbus en draai de spuitbus recht-
som;
❒sluit de koppeling B aan op de spuitbus en plaats de
doorzichtige vulbuis A in het daarvoor bestemde vak. ALLEEN VOOR HET CONTROLEREN
EN HERSTELLEN VAN DE SPANNING
De compressor kan ook worden gebruikt voor het her-
stellen van de bandenspanning. Maak de snelkoppeling los
en verbind de koppeling direct met het ventiel van de band
fig. 147; op deze manier wordt de spuitbus niet met de
compressor verbonden en wordt de afdichtvloeistof niet
in de band gespoten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
155-190 DOBLO LUM 2e NL 26-05-2010 10:07 Pagina 168

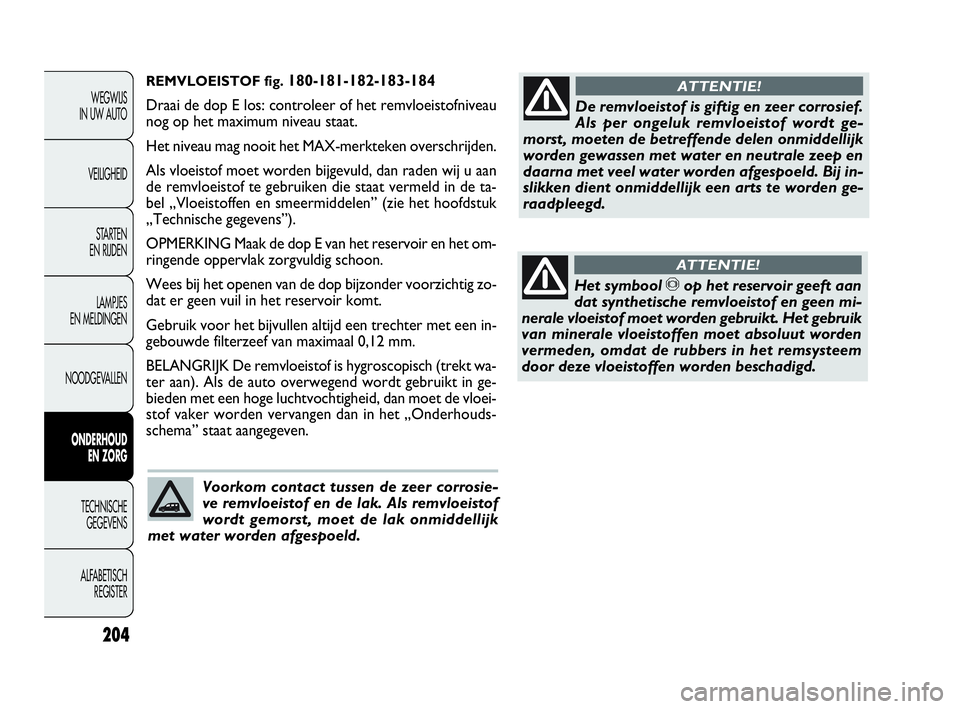

REMVLOEISTOF fig.180-181-182-183-184
Draai de dop E los: controleer of het remvloeistofniveau
nog op het maximum niveau staat.
Het niveau mag nooit het MAX-merkteken overschrijden.
Als vloeistof moet worden bijgevuld, dan raden wij u aan
de remvloeistof te gebruiken die staat vermeld in de ta-
bel „Vloeistoffen en smeermiddelen” (zie het hoofdstuk
„Technische gegevens”).
OPMERKING Maak de dop E van het reservoir en het om-
ringende oppervlak zorgvuldig schoon.
Wees bij het openen van de dop bijzonder voorzichtig zo-
dat er geen vuil in het reservoir komt.
Gebruik voor het bijvullen altijd een trechter met een in-
gebouwde filterzeef van maximaal 0,12 mm.
BELANGRIJK De remvloeistof is hygroscopisch (trekt wa-
ter aan). Als de auto overwegend wordt gebruikt in ge-
bieden met een hoge luchtvochtigheid, dan moet de vloei-
stof vaker worden vervangen dan in het „Onderhouds-
schema” staat aangegeven.
204
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voorkom contact tussen de zeer corrosie-
ve remvloeistof en de lak. Als remvloeistof
wordt gemorst, moet de lak onmiddellijk
met water worden afgespoeld.
De remvloeistof is giftig en zeer corrosief.
Als per ongeluk remvloeistof wordt ge-
morst, moeten de betreffende delen onmiddellijk
worden gewassen met water en neutrale zeep en
daarna met veel water worden afgespoeld. Bij in-
slikken dient onmiddellijk een arts te worden ge-
raadpleegd.
ATTENTIE!
Het symbool πop het reservoir geeft aan
dat synthetische remvloeistof en geen mi-
nerale vloeistof moet worden gebruikt. Het gebruik
van minerale vloeistoffen moet absoluut worden
vermeden, omdat de rubbers in het remsysteem
door deze vloeistoffen worden beschadigd.
ATTENTIE!
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 204

206
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

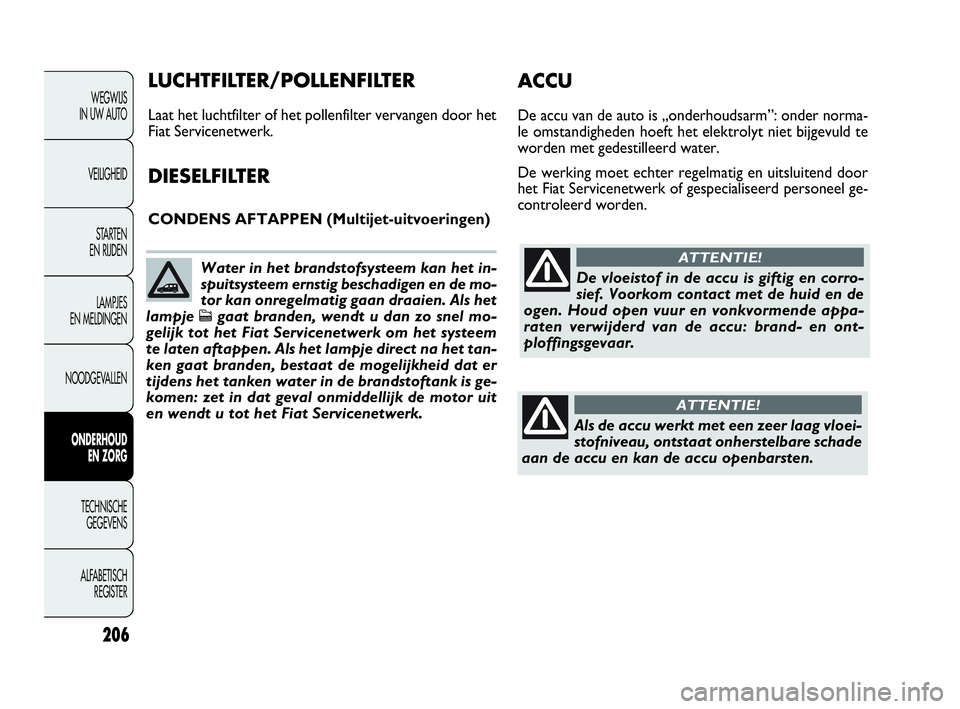

De vloeistof in de accu is giftig en corro-
sief. Voorkom contact met de huid en de
ogen. Houd open vuur en vonkvormende appa-
raten verwijderd van de accu: brand- en ont-
ploffingsgevaar.
ATTENTIE!
Als de accu werkt met een zeer laag vloei-
stofniveau, ontstaat onherstelbare schade
aan de accu en kan de accu openbarsten.
ATTENTIE!
LUCHTFILTER/POLLENFILTER
Laat het luchtfilter of het pollenfilter vervangen door het
Fiat Servicenetwerk.
DIESELFILTER
CONDENS AFTAPPEN (Multijet-uitvoeringen)
ACCU
De accu van de auto is „onderhoudsarm”: onder norma-
le omstandigheden hoeft het elektrolyt niet bijgevuld te
worden met gedestilleerd water.
De werking moet echter regelmatig en uitsluitend door
het Fiat Servicenetwerk of gespecialiseerd personeel ge-
controleerd worden.
Water in het brandstofsysteem kan het in-
spuitsysteem ernstig beschadigen en de mo-
tor kan onregelmatig gaan draaien. Als het
lampje
cgaat branden, wendt u dan zo snel mo-
gelijk tot het Fiat Servicenetwerk om het systeem
te laten aftappen. Als het lampje direct na het tan-
ken gaat branden, bestaat de mogelijkheid dat er
tijdens het tanken water in de brandstoftank is ge-
komen: zet in dat geval onmiddellijk de motor uit
en wendt u tot het Fiat Servicenetwerk.
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 206

214

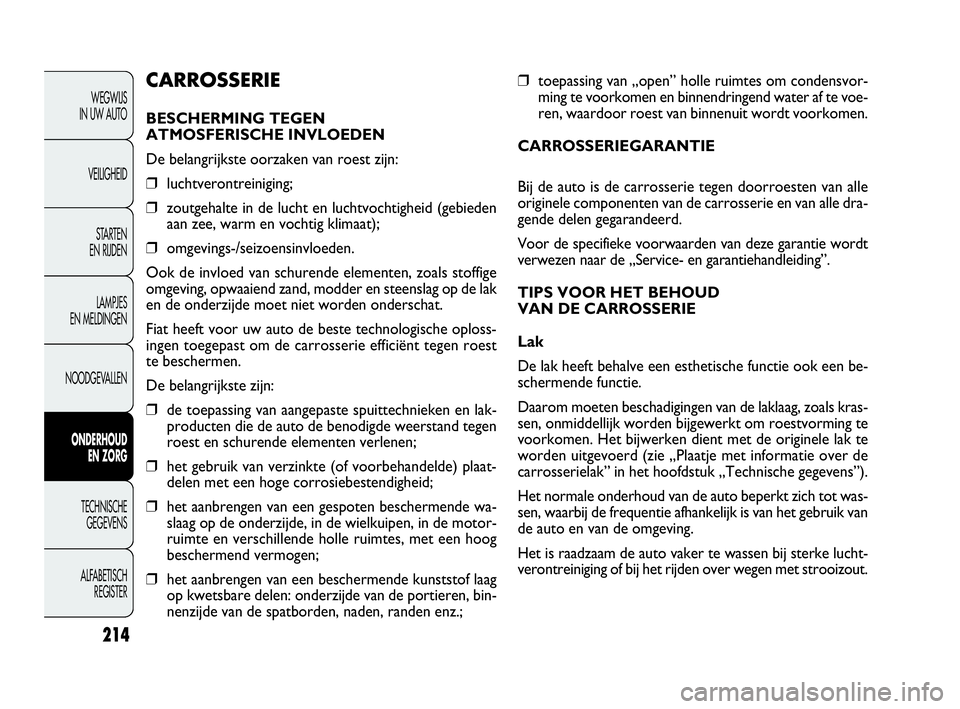

❒toepassing van „open” holle ruimtes om condensvor-
ming te voorkomen en binnendringend water af te voe-
ren, waardoor roest van binnenuit wordt voorkomen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen doorroesten van alle
originele componenten van de carrosserie en van alle dra-
gende delen gegarandeerd.
Voor de specifieke voorwaarden van deze garantie wordt
verwezen naar de „Service- en garantiehandleiding”.
TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lak
De lak heeft behalve een esthetische functie ook een be-
schermende functie.
Daarom moeten beschadigingen van de laklaag, zoals kras-
sen, onmiddellijk worden bijgewerkt om roestvorming te
voorkomen. Het bijwerken dient met de originele lak te
worden uitgevoerd (zie „Plaatje met informatie over de
carrosserielak” in het hoofdstuk „Technische gegevens”).
Het normale onderhoud van de auto beperkt zich tot was-
sen, waarbij de frequentie afhankelijk is van het gebruik van
de auto en van de omgeving.
Het is raadzaam de auto vaker te wassen bij sterke lucht-
verontreiniging of bij het rijden over wegen met strooizout.CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvochtigheid (gebieden
aan zee, warm en vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen, zoals stoffige
omgeving, opwaaiend zand, modder en steenslag op de lak
en de onderzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste technologische oploss-
ingen toegepast om de carrosserie efficiënt tegen roest
te beschermen.
De belangrijkste zijn:
❒de toepassing van aangepaste spuittechnieken en lak-
producten die de auto de benodigde weerstand tegen
roest en schurende elementen verlenen;
❒het gebruik van verzinkte (of voorbehandelde) plaat-
delen met een hoge corrosiebestendigheid;
❒het aanbrengen van een gespoten beschermende wa-
slaag op de onderzijde, in de wielkuipen, in de motor-
ruimte en verschillende holle ruimtes, met een hoog
beschermend vermogen;
❒het aanbrengen van een beschermende kunststof laag
op kwetsbare delen: onderzijde van de portieren, bin-
nenzijde van de spatborden, naden, randen enz.;
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 214
