ESP FIAT DOBLO COMBI 2010 Instructieboek (in Dutch)

215
De juiste wasmethode:
❒spoel de auto eerst met een waterstraal onder lage
druk af;
❒was de auto met een zachte spons met een oplossing
van neutrale zeep; spoel daarbij de spons regelmatig
uit;
❒spoel de auto af met schoon water en droog de auto
met warme lucht of een schone, zachte zeem.
Als u de auto in een wasstraat wast, houdt u dan aan de
volgende aanbevelingen:
– verwijder de antenne van het dak om beschadiging te
voorkomen;
– de auto moet worden gewassen met water waaraan een
zeepoplossing is toegevoegd;
– overvloedig met water naspoelen om te voorkomen dat
zeepresten op de carrosserie of op de minder zichtbare
delen achterblijven.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Enkele wasstraten zijn voorzien van oude
en/of slecht onderhouden borstels die scha-
de aan de laklaag kunnen veroorzaken,
waardoor microkrasjes sneller kunnen ontstaan en
de lak dof wordt vooral bij donkere kleuren. Als dit
zich voordoet, kunt u de lak licht polijsten met spe-
cifieke producten.
De minder zichtbare delen zoals de randen van de por-
tieren, achterklep, motorkap en de koplampranden moe-
ten tijdens het drogen niet vergeten worden, omdat daar
water kan blijven staan. Het verdient aanbeveling de auto
na het wassen niet onmiddellijk binnen te zetten, maar
de auto nog even buiten te laten staan, zodat waterres-
ten buiten kunnen verdampen.
Was de auto nooit in de zon of als de motorkap nog warm
is: de glans van de lak kan afnemen.
De kunststof carrosseriedelen kunnen op dezelfde wijze
worden gewassen als de gespoten carrosseriedelen. Par-
keer de auto niet onder bomen, aangezien harsdruppels
bij langere inwerking de lak kunnen beschadigen, waardoor
de kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen zo snel en zo goed
mogelijk van de lak verwijderd te worden, omdat door
de agressieve bestanddelen de lak kan beschadigen.
Schoonmaakmiddelen verontreinigen het
water. Daarom moet de auto bij voorkeur
worden gewassen op een plaats waar het
afvalwater direct wordt opgevangen en gezuiverd.
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 215

216
INTERIEUR
Controleer af en toe of er onder de vloerbedekking geen
water is blijven staan (dooiwater van sneeuwresten aan
schoenen, lekkende paraplu’s enz.), waardoor roestvor-
ming op de bodem veroorzaakt zou kunnen worden. Ruiten
Gebruik voor het schoonmaken van de ruiten een daar-
voor geschikt schoonmaakmiddel. Gebruik een schone,
zachte doek om krassen en beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken van de binnen-
zijde van de achterruit op dat de elektrische weerstands-
draden van de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting van de draden.
Motorruimte
Het verdient aanbeveling de motorruimte na het winter-
seizoen zorgvuldig te laten uitspuiten. Hierbij mag de wa-
terstraal niet direct op de elektronische regeleenheden en
de zekeringen- en relaiskast links in de motorruimte (ge-
zien in de rijrichting) worden gericht. Laat deze werk-
zaamheden verzorgen door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de motorruimte
moet de contactsleutel in stand STOP staan en de motor
koud zijn. Controleer na het reinigen of de verschillende
beschermingen (rubber kappen, deksels enz.) nog op hun
plaats zitten en niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen van het kunststof
lampenglas van de koplampen geen aromatische produc-
ten (bijv. benzine) of ketonen (bijv. aceton).
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Gebruik nooit ontvlambare producten zo-
als petroleum of wasbenzine voor het rei-
nigen van de interieurdelen van de auto. De elek-
trostatische lading die tijdens het reinigen door
het wrijven ontstaat, kan brand veroorzaken.
ATTENTIE!
Bewaar nooit spuitbussen in de auto: ont-
ploffingsgevaar. Spuitbussen mogen niet
worden blootgesteld aan temperaturen boven
50 °C. In de zomer kan de temperatuur in het in-
terieur ver boven deze waarde oplopen.
ATTENTIE!
191-218 DOBLO LUM 2e NL 26-05-2010 10:14 Pagina 216

226
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless radiaal-
banden. Op de typegoedkeuring zijn bovendien alle goed-
gekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het instructieboekje afwij-
ken van die van de typegoedkeuring, dient u zich altijd aan de
gegevens van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn
voorzien van banden van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen geen binnenban-
den gebruikt worden.
F0V0162mfig. 193
RESERVEWIEL
Geperst stalen velg.
Tubeless band, dezelfde als de standaard gemonteerde band.
WIELUITLIJNING
Toespoor voor, totaal: -1 ± 1 mm
De waarden zijn van toepassing op een auto in rijklare staat.
VERKLARING VAN DE CODERING OP DE
BANDEN fig. 193
Bijvoorbeeld: 185/65 R 15 88H
185 = Nominale breedte (S, afstand in mm tussen de
flanken).
65 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
88 = Beladingsindex (draagvermogen).
H = Snelheidsindex.
219-260 DOBLO LUM 2e NL 27-05-2010 15:49 Pagina 226

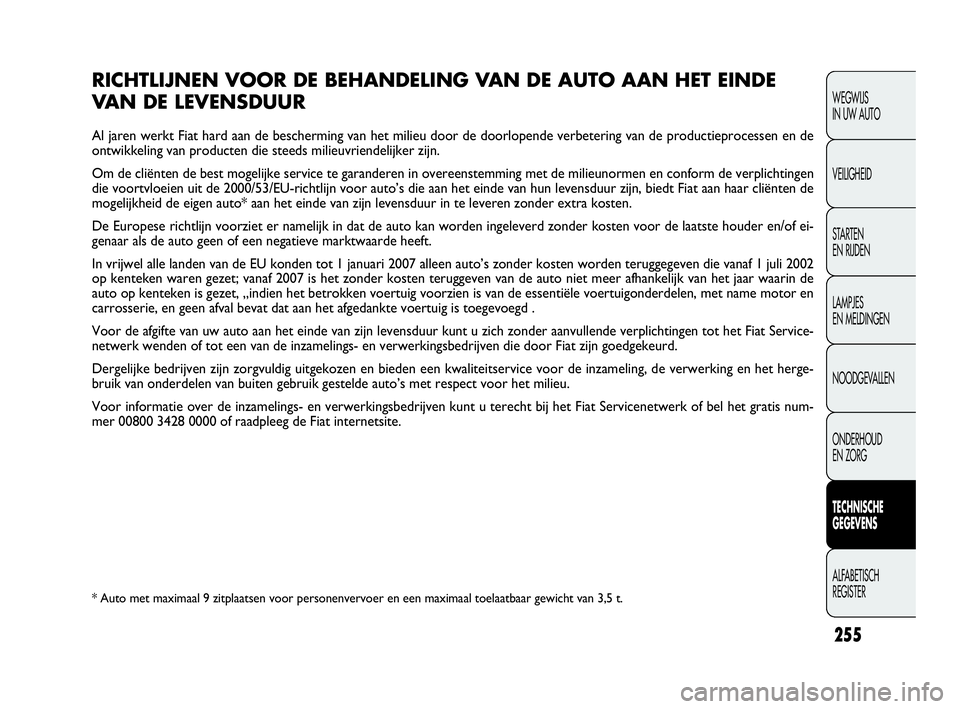

255
RICHTLIJNEN VOOR DE BEHANDELING VA N DE AUTO AAN HET EINDE
VA N DE LEVENSDUUR
Al jaren werkt Fiat hard aan de bescherming van het milieu door de doorlopende verbetering van de productieprocessen en de
ontwikkeling van producten die steeds milieuvriendelijker zijn.
Om de cliënten de best mogelijke service te garanderen in overeenstemming met de milieunormen en conform de verplichtingen
die voortvloeien uit de 2000/53/EU-richtlijn voor auto’s die aan het einde van hun levensduur zijn, biedt Fiat aan haar cliënten de
mogelijkheid de eigen auto* aan het einde van zijn levensduur in te leveren zonder extra kosten.
De Europese richtlijn voorziet er namelijk in dat de auto kan worden ingeleverd zonder kosten voor de laatste houder en/of ei-
genaar als de auto geen of een negatieve marktwaarde heeft.
In vrijwel alle landen van de EU konden tot 1 januari 2007 alleen auto’s zonder kosten worden teruggegeven die vanaf 1 juli 2002
op kenteken waren gezet; vanaf 2007 is het zonder kosten teruggeven van de auto niet meer afhankelijk van het jaar waarin de
auto op kenteken is gezet, „indien het betrokken voertuig voorzien is van de essentiële voertuigonderdelen, met name motor en
carrosserie, en geen afval bevat dat aan het afgedankte voertuig is toegevoegd .
Voor de afgifte van uw auto aan het einde van zijn levensduur kunt u zich zonder aanvullende verplichtingen tot het Fiat Service-
netwerk wenden of tot een van de inzamelings- en verwerkingsbedrijven die door Fiat zijn goedgekeurd.
Dergelijke bedrijven zijn zorgvuldig uitgekozen en bieden een kwaliteitservice voor de inzameling, de verwerking en het herge-
bruik van onderdelen van buiten gebruik gestelde auto’s met respect voor het milieu.
Voor informatie over de inzamelings- en verwerkingsbedrijven kunt u terecht bij het Fiat Servicenetwerk of bel het gratis num-
mer 00800 3428 0000 of raadpleeg de Fiat internetsite.
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
* Auto met maximaal 9 zitplaatsen voor personenvervoer en een maximaal toelaatbaar gewicht van 3,5 t.
219-260 DOBLO LUM 2e NL 27-05-2010 15:50 Pagina 255

262
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER ALFABETISCH
REGISTER
Autoradio
(inbouwvoorbereiding) ... 109-110
Bagageruimte
– bagageruimte vergroten ........ 89
– hoedenplank verwijderen ..... 88
– lading vastzetten ..................... 91
– openen met afstandsbediening 6
– openen van binnenuit
in noodgevallen .................. 85-86
Bagageruimteverlichting .............. 67
Banden
– bandenspanning ....................... 229
– bandentypes en velgen .......... 228
– een lekke band ........................ 156
– plaats van gereedschap
en reservewiel................158-159
– Rim Protector........................... 227
– sneeuwkettingen ..................... 141– snelle bandenreparatieset
Fix&Go automatic .................. 163
– verklaring van
de codering ....................226-227
– wiel verwisselen ...................... 156
– winterbanden .................140-228
Bandenspanning ............................. 229
Batterij vervangen van de sleutel
met afstandsbediening ............... 6
Bedieningsknoppen ....................... 70
Bedieningsorganen
klimaatregeling ......................47-51
Bescherming van
het milieu ...........................113-114
– roetfilter (DPF); ...................... 114
Beschermrooster voor
de bestuurder ............................. 37
Bevestigingspunten allesdrager .. 94
Boordcomputer (trip) ................. 28
Bougies (type) ................................ 223Brake assist (systeem) ................. 98
Brandstof
– brandstof tanken ...........111-112
– brandstofmeter
en waarschuwingslampje ....... 13
– brandstofnoodschakeling ...... 70
– dop van de brandstoftank ..... 112
– specificaties ....................111-112
– tanken ..............................111-112
– tankklepje openen .................. 112
– verbruik .................................... 249
Brandstofbesparing ....................... 137
Brandstofmeter ............................. 13
– type brandstof ...............111-112
Brandstofnoodschakeling
(toevoeronderbreking) ............. 70
Brandstofreserve .......................... 246
Brandstoftank (inhoud) ............... 246
261-272 DOBLO LUM 2e NL 26-05-2010 10:17 Pagina 262

263
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Cruise-control
(snelheidsregelaar) ..................... 63
Dashboard ..................................... 3
Dashboardkastje/
opbergvakken .........................71-72
Dead lock-systeem ....................... 8
Derde remlicht
– gloeilampen vervangen .......... 176
Dieselfilter ...................................... 206
– lampje water in dieselfilter ... 151
Dimlicht
– gloeilampen vervangen .......... 173
– inschakelen ............................... 59
Display, digitaal .............................. 14
– bedieningsknoppen ................. 14
– beginscherm ............................. 14
– setup-menu .............................. 15
Display, multifunctioneel ............. 19– bedieningsknoppen ................. 19
– beginscherm ............................. 19
– setup-menu .............................. 20
Documentenklem.......................... 76
Dop van brandstoftank ................ 112
Driewegkatalysator ...................... 113
Draaicirkel ...................................... 225
Economisch en
milieubewust rijden ................... 137
Einde levensduur auto ................. 255
Elektrische/elektronische
systemen monteren ................... 110
– radiozendapparatuur
en mobiele telefoons ............. 110
EOBD (systeem) ........................... 102
ESP (systeem) ................................ 98
Fiat CODE ..................................... 5 Brandstoftoevoeronderbreking .. 70
Brandstofverbruik ......................... 249
Buitenverlichting
– gloeilampen achter
vervangen .......................175-176
– gloeilampen voor vervangen 172
– inschakelen ............................... 59
Carrosserie (uitvoering) ............. 220
Carrosserie
– codes carrosserie-
uitvoeringen ............................. 221
– reinigen, onderhoud en zorg 214
Centrale portiervergrendeling ... 77
Chassisnummer ............................. 220
CO
2-emissie .................................. 253
Code carrosserie-uitvoeringen .. 221
CODE-card .................................... 5
261-272 DOBLO LUM 2e NL 26-05-2010 10:17 Pagina 263
