stop start FIAT DOBLO COMBI 2010 Instrukcja obsługi (in Polish)

14
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

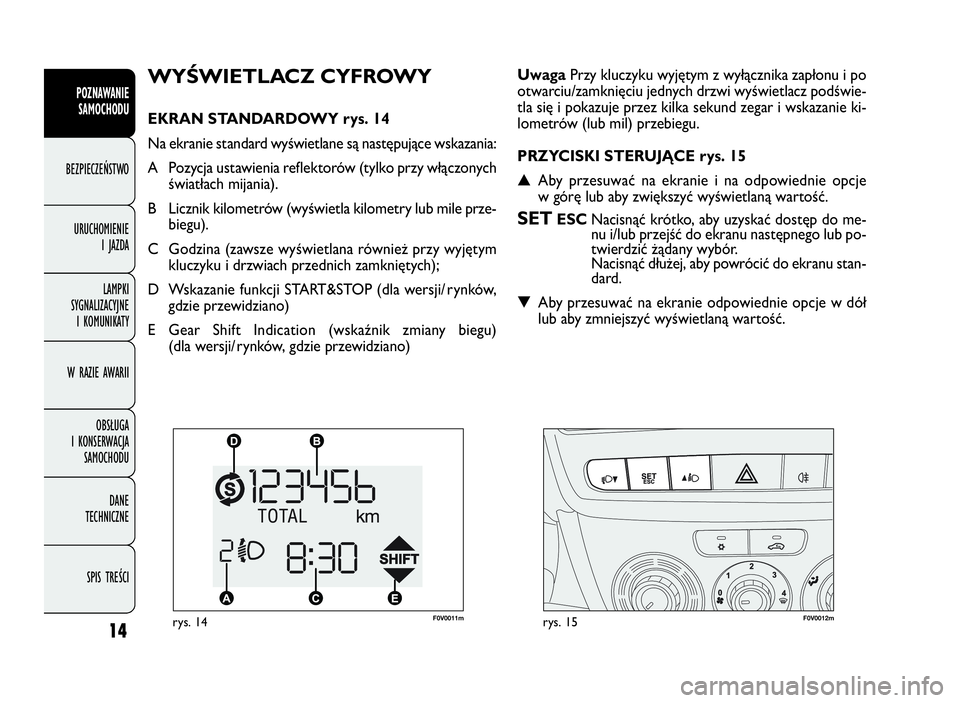

WYŚWIETLACZ CYFROWY
EKRAN STANDARDOWY rys. 14
Na ekranie standard wyświetlane są następujące wskazania:
A Pozycja ustawienia reflektorów (tylko przy włączonych
światłach mijania).
B Licznik kilometrów (wyświetla kilometry lub mile prze-
biegu).
C Godzina (zawsze wyświetlana również przy wyjętym
kluczyku i drzwiach przednich zamkniętych);
D Wskazanie funkcji START&STOP (dla wersji/ rynków,
gdzie przewidziano)
E Gear Shift Indication (wskaźnik zmiany biegu)
(dla wersji/ rynków, gdzie przewidziano)UwagaPrzy kluczyku wyjętym z wyłącznika zapłonu i po
otwarciu/zamknięciu jednych drzwi wyświetlacz podświe-
tla się i pokazuje przez kilka sekund zegar i wskazanie ki-
lometrów (lub mil) przebiegu.
PRZYCISKI STERUJĄCE rys. 15
▲Aby przesuwać na ekranie i na odpowiednie opcje
w górę lub aby zwiększyć wyświetlaną wartość.
SETESCNacisnąć krótko, aby uzyskać dostęp do me-
nu i/lub przejść do ekranu następnego lub po-
twierdzić żądany wybór.
Nacisnąć dłużej, aby powrócić do ekranu stan-
dard.
▼Aby przesuwać na ekranie odpowiednie opcje w dół
lub aby zmniejszyć wyświetlaną wartość.
F0V0011mrys. 14F0V0012mrys. 15
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 14

19
F0V0038mrys. 16F0V0012mrys. 17
F Wskazanie funkcji START&STOP (dla wersji/ rynków,
gdzie przewidziano)
G Gear Shift Indication (wskaźnik zmiany biegu)
(dla wersji/ rynków, gdzie przewidziano)
Uwaga Po otwarciu drzwi przednich na ekranie ukaże się
przez kilka sekund godzina i kilometry lub mile przebiegu.
PRZYCISKI STERUJĄCE rys. 17
▲Aby przesuwać na ekranie i na odpowiednie opcje
w górę lub aby zwiększyć wyświetlaną wartość.
SETESCNacisnąć krótko, aby uzyskać dostęp do me-
nu i/lub przejść do ekranu następnego lub po-
twierdzić żądany wybór. Nacisnąć dłużej, aby
powrócić do ekranu standardowego.
▼Aby przesuwać na ekranie odpowiednie opcje w dół
lub aby zmniejszyć wyświetlaną wartość.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
IJAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

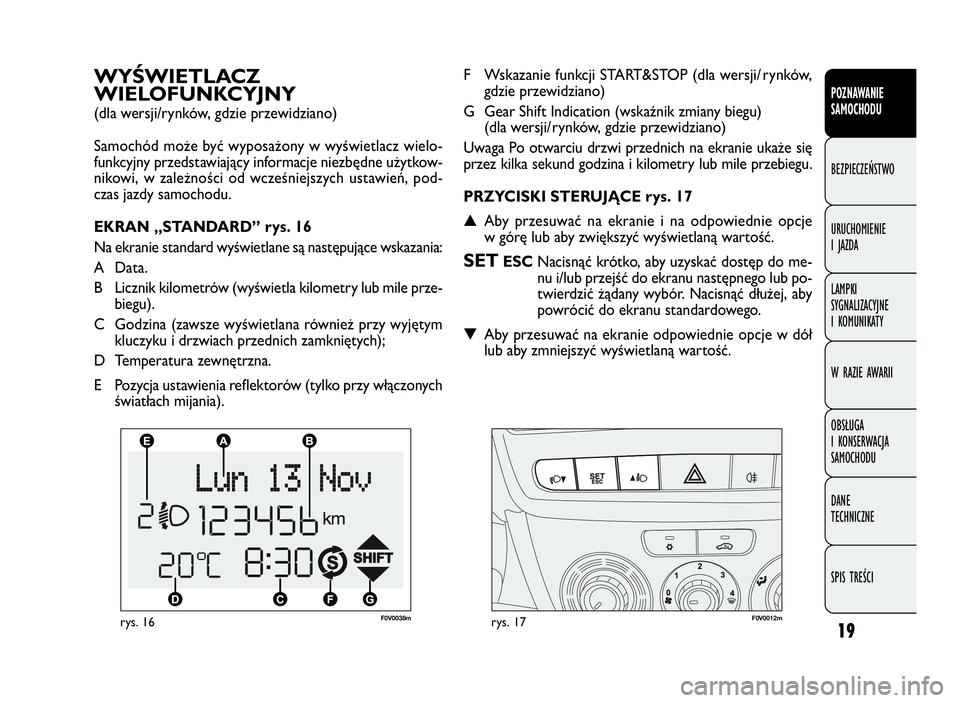

WYŚWIETLACZ
WIELOFUNKCYJNY
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w wyświetlacz wielo-
funkcyjny przedstawiający informacje niezbędne użytkow-
nikowi, w zależności od wcześniejszych ustawień, pod-
czas jazdy samochodu.
EKRAN „STANDARD” rys. 16
Na ekranie standard wyświetlane są następujące wskazania:
A Data.
B Licznik kilometrów (wyświetla kilometry lub mile prze-
biegu).
C Godzina (zawsze wyświetlana również przy wyjętym
kluczyku i drzwiach przednich zamkniętych);
D Temperatura zewnętrzna.
E Pozycja ustawienia reflektorów (tylko przy włączonych
światłach mijania).
001-034 DOBLO LUM PL 2e.qxd 28-05-2010 16:01 Pagina 19

F0V0040mrys. 103

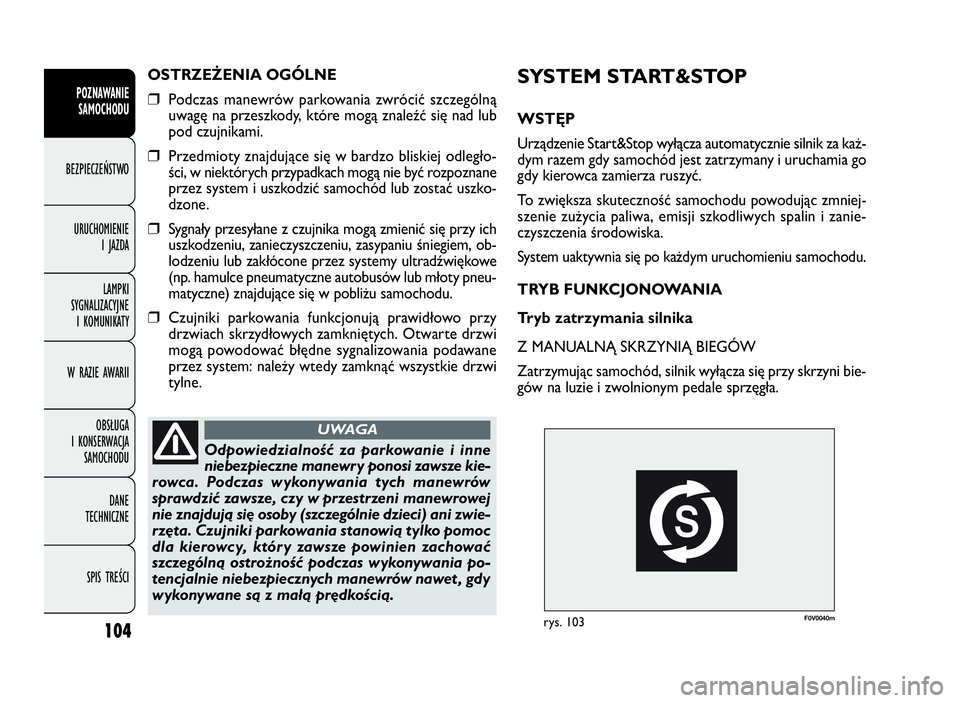

SYSTEM START&STOP
WSTĘP
Urządzenie Start&Stop wyłącza automatycznie silnik za każ-
dym razem gdy samochód jest zatrzymany i uruchamia go
gdy kierowca zamierza ruszyć.
To zwiększa skuteczność samochodu powodując zmniej-
szenie zużycia paliwa, emisji szkodliwych spalin i zanie-
czyszczenia środowiska.
System uaktywnia się po każdym uruchomieniu samochodu.
TRYB FUNKCJONOWANIA
Tryb zatrzymania silnika
Z MANUALNĄ SKRZYNIĄ BIEGÓW
Zatrzymując samochód, silnik wyłącza się przy skrzyni bie-
gów na luzie i zwolnionym pedale sprzęgła.
104
OSTRZEŻENIA OGÓLNE
❒Podczas manewrów parkowania zwrócić szczególną
uwagę na przeszkody, które mogą znaleźć się nad lub
pod czujnikami.
❒Przedmioty znajdujące się w bardzo bliskiej odległo-
ści, w niektórych przypadkach mogą nie być rozpoznane
przez system i uszkodzić samochód lub zostać uszko-
dzone.
❒Sygnały przesyłane z czujnika mogą zmienić się przy ich
uszkodzeniu, zanieczyszczeniu, zasypaniu śniegiem, ob-
lodzeniu lub zakłócone przez systemy ultradźwiękowe
(np. hamulce pneumatyczne autobusów lub młoty pneu-
matyczne) znajdujące się w pobliżu samochodu.
❒Czujniki parkowania funkcjonują prawidłowo przy
drzwiach skrzydłowych zamkniętych. Otwarte drzwi
mogą powodować błędne sygnalizowania podawane
przez system: należy wtedy zamknąć wszystkie drzwi
tylne.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Odpowiedzialność za parkowanie i inne
niebezpieczne manewry ponosi zawsze kie-
rowca. Podczas wykonywania tych manewrów
sprawdzić zawsze, czy w przestrzeni manewrowej
nie znajdują się osoby (szczególnie dzieci) ani zwie-
rzęta. Czujniki parkowania stanowią tylko pomoc
dla kierowcy, który zawsze powinien zachować
szczególną ostrożność podczas wykonywania po-
tencjalnie niebezpiecznych manewrów nawet , gdy
wykonywane są z małą prędkością.
UWAGA
035-114 DOBLO LUM PL 2e 28-05-2010 15:34 Pagina 104

105

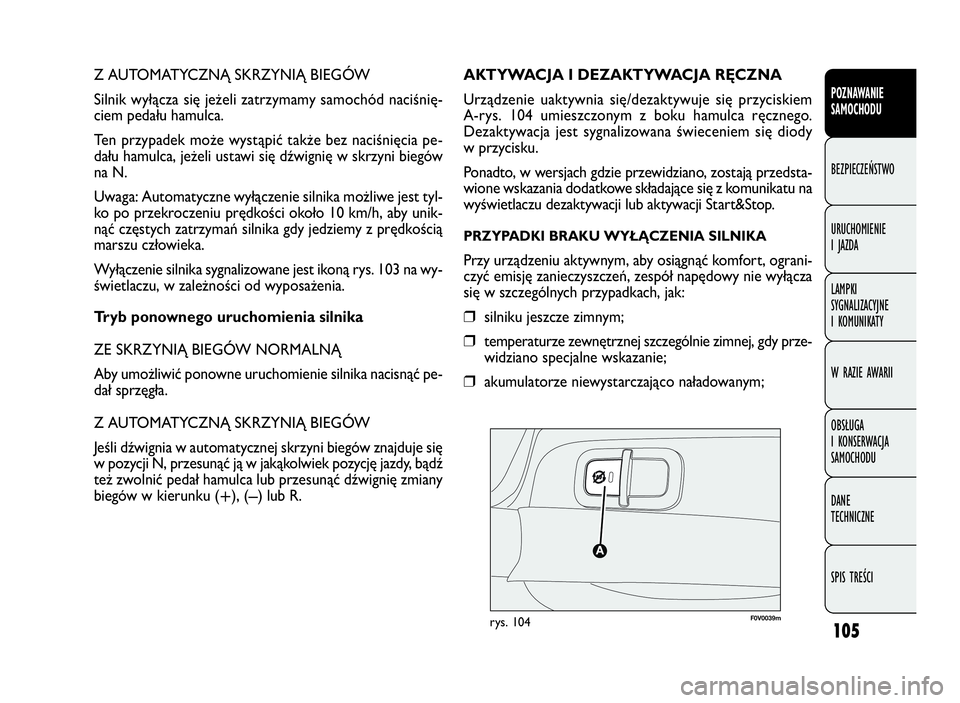

Z AUTOMATYCZNĄ SKRZYNIĄ BIEGÓW
Silnik wyłącza się jeżeli zatrzymamy samochód naciśnię-
ciem pedału hamulca.
Ten przypadek może wystąpić także bez naciśnięcia pe-
dału hamulca, jeżeli ustawi się dźwignię w skrzyni biegów
na N.
Uwaga: Automatyczne wyłączenie silnika możliwe jest tyl-
ko po przekroczeniu prędkości około 10 km/h, aby unik-
nąć częstych zatrzymań silnika gdy jedziemy z prędkością
marszu człowieka.
Wyłączenie silnika sygnalizowane jest ikoną rys. 103 na wy-
świetlaczu, w zależności od wyposażenia.
Tryb ponownego uruchomienia silnika
ZE SKRZYNIĄ BIEGÓW NORMALNĄ
Aby umożliwić ponowne uruchomienie silnika nacisnąć pe-
dał sprzęgła.
Z AUTOMATYCZNĄ SKRZYNIĄ BIEGÓW
Jeśli dźwignia w automatycznej skrzyni biegów znajduje się
w pozycji N, przesunąć ją w jakąkolwiek pozycję jazdy, bądź
też zwolnić pedał hamulca lub przesunąć dźwignię zmiany
biegów w kierunku (
+), (–)lub R.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0039mrys. 104
AKTYWACJA I DEZAKTYWACJA RĘCZNA
Urządzenie uaktywnia się/dezaktywuje się przyciskiem
A-rys. 104 umieszczonym z boku hamulca ręcznego.
Dezaktywacja jest sygnalizowana świeceniem się diody
w przycisku.
Ponadto, w wersjach gdzie przewidziano, zostają przedsta-
wione wskazania dodatkowe składające się z komunikatu na
wyświetlaczu dezaktywacji lub aktywacji Start&Stop.
PRZYPADKI BRAKU WYŁĄCZENIA SILNIKA
Przy urządzeniu aktywnym, aby osiągnąć komfort, ograni-
czyć emisję zanieczyszczeń, zespół napędowy nie wyłącza
się w szczególnych przypadkach, jak:
❒silniku jeszcze zimnym;
❒temperaturze zewnętrznej szczególnie zimnej, gdy prze-
widziano specjalne wskazanie;
❒akumulatorze niewystarczająco naładowanym;
035-114 DOBLO LUM PL 2e 28-05-2010 15:34 Pagina 105

❒samochód w ruchu, w przypadkach jak na przykład jaz-
dy na drodze pochyłej;
❒wyłączenia silnika za pomocą systemu Start&Stop prze-
kracza około trzy minuty.
❒klimatyzacja automatyczna, aby umożliwić odpowied-
ni komfort termiczny lub uaktywnienie MAX-DEF.
Przy włączonym biegu, ponowne automatyczne urucho-
mienie silnika możliwe jest tylko po naciśnięciu do oporu
pedału sprzęgła. Wykonania operacji przez kierowcę sy-
gnalizowane jest miganiem lampki rys. 103 w zestawie
wskaźników i gdzie przewidziano, za pomocą komunikatu
na wyświetlaczu.
Uwaga: Jeżeli sprzęgło nie zostanie naciśniete, po około
trzech minutach od wyłączenia silnika, ponowne urucho-
mienie silnika będzie możliwe tylko za pomocą kluczyka.
Uwaga: W razie przypadkowego wyłączenia silnika spo-
wodowanego na przykład gwałtownym zwolnieniem pe-
dału sprzęgła przy włączonym biegu, jeżeli system
Start&Stop jest aktywny możliwe jest ponowne urucho-
mienie silnika naciśnięciem do oporu pedału sprzęgła lub
ustawieniu skrzyni biegów na luzie.
FUNKCJA BEZPIECZEŃSTWA
W przypadku wyłączenia silnika za pomocą systemu
Start&Stop, jeżeli kierowca rozepnie pas bezpieczeństwa
i otworzy drzwi po stronie kierowcy lub pasażera, ponow-
ne uruchomienie silnika będzie możliwe tylko kluczykiem.
Ten przypadek sygnalizowany jest kierowcy zarówno za po-
mocą brzęczyka jak i miganiem lampki rys. 103 w zestawie
wskaźników i gdzie przewidziano, komunikatem informu-
jącym na wyświetlaczu.

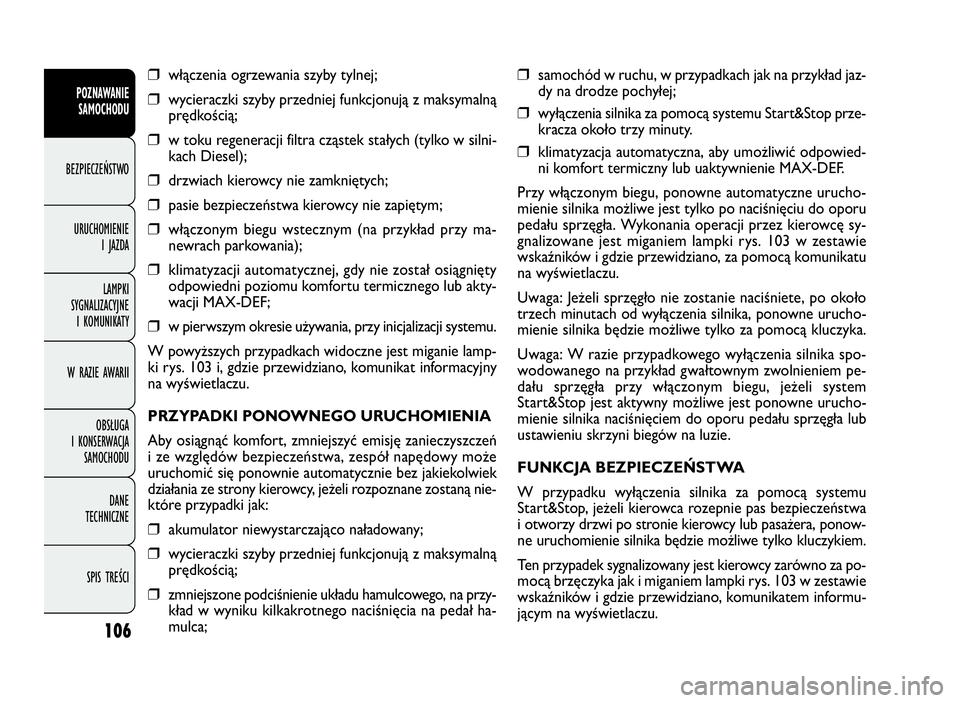

106
❒włączenia ogrzewania szyby tylnej;
❒wycieraczki szyby przedniej funkcjonują z maksymalną
prędkością;
❒w toku regeneracji filtra cząstek stałych (tylko w silni-
kach Diesel);
❒drzwiach kierowcy nie zamkniętych;
❒pasie bezpieczeństwa kierowcy nie zapiętym;
❒włączonym biegu wstecznym (na przykład przy ma-
newrach parkowania);
❒klimatyzacji automatycznej, gdy nie został osiągnięty
odpowiedni poziomu komfortu termicznego lub akty-
wacji MAX-DEF;
❒w pierwszym okresie używania, przy inicjalizacji systemu.
W powyższych przypadkach widoczne jest miganie lamp-
ki rys. 103 i, gdzie przewidziano, komunikat informacyjny
na wyświetlaczu.
PRZYPADKI PONOWNEGO URUCHOMIENIA
Aby osiągnąć komfort, zmniejszyć emisję zanieczyszczeń
i ze względów bezpieczeństwa, zespół napędowy może
uruchomić się ponownie automatycznie bez jakiekolwiek
działania ze strony kierowcy, jeżeli rozpoznane zostaną nie-
które przypadki jak:
❒akumulator niewystarczająco naładowany;
❒wycieraczki szyby przedniej funkcjonują z maksymalną
prędkością;
❒zmniejszone podciśnienie układu hamulcowego, na przy-
kład w wyniku kilkakrotnego naciśnięcia na pedał ha-
mulca;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
035-114 DOBLO LUM PL 2e 28-05-2010 15:34 Pagina 106

107
F0V0041mrys. 105
FUNKCJA „ENERGY SAVING” –
OSZCZĘDZANIE ENERGII
(dla wersji/rynków, gdzie przewidziano)
Jeżeli w wyniku ponownego uruchomienia automatycz-
nego silnika, kierowca nie wykona żadnego działania w sa-
mochodzie przez dłuższy czas koło 3 minut system
Start&Stop wyłączy definitywnie silnik, aby uniknąć zuży-
cia paliwa. W tych przypadkach uruchomienie silnika moż-
liwe jest tylko za pomocą kluczyka.
Uwaga: Można jednakże utrzymać silnik w ruchu, dezak-
tywując system Start & Stop.
NIEREGULARNY TRYB FUNKCJONOWANIA
W przypadku nieprawidłowego działania system Start&Stop
wyłącza się. Kierowca informowany jest o wystąpieniu
uszkodzenia za pomocą zaświecenia się lampki sygnaliza-
cyjnej awarii ogólnej A-rys. 105, gdzie przewidziano, ko-
munikatem informacyjnym i ikoną B-rys. 105 o awarii sys-
temu w zestawie wskaźników.
W tym przypadku zwrócić się do ASO Fiata.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
F0V0042mrys. 106
DŁUGI POSTÓJ SAMOCHODU
Wersje z sztucznym biegunem rys. 106
W przypadku długiego postoju samochodu konieczne jest
zwrócenie szczególnej uwagi na odłączenie zasilania elek-
trycznego z akumulatora. Procedura powinna być wyko-
nana poprzez odłączenie szybkozłącza A od dodatkowe-
go zacisku ujemnego B, ponieważ na biegunie ujemnym C
akumulatora zainstalowany jest czujnik D monitorujący
stan akumulatora, który nie może być nigdy odłączony, za
wyjątkiem przypadku wymiany akumulatora.
035-114 DOBLO LUM PL 2e 28-05-2010 15:34 Pagina 107

152
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

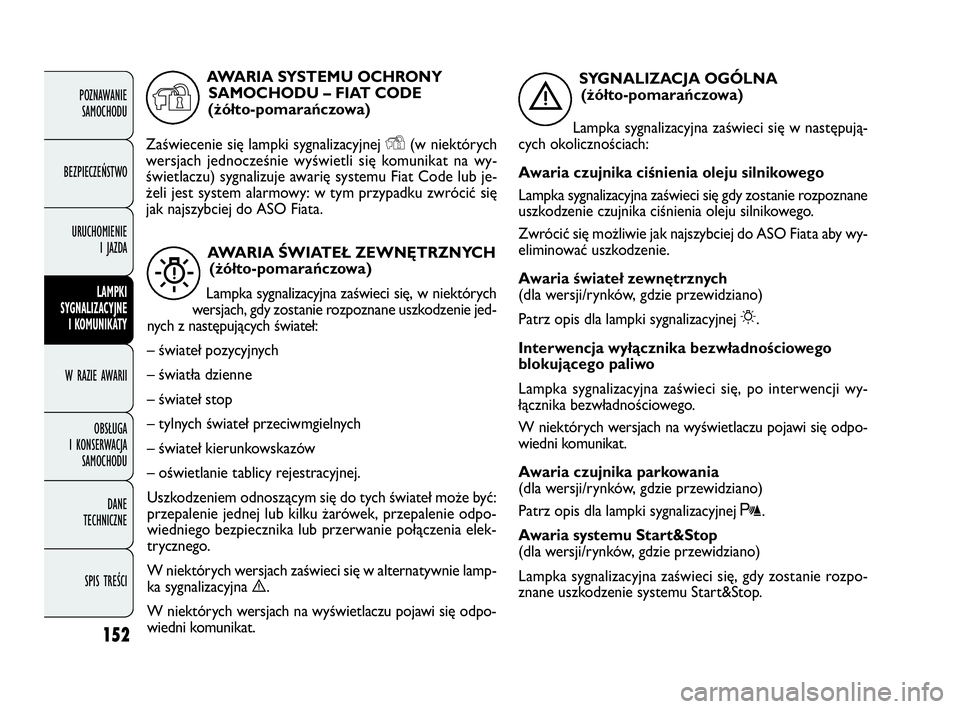

AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeci się, w niektórych
wersjach, gdy zostanie rozpoznane uszkodzenie jed-
nych z następujących świateł:
– świateł pozycyjnych
– światła dzienne
– świateł stop
– tylnych świateł przeciwmgielnych
– świateł kierunkowskazów
– oświetlanie tablicy rejestracyjnej.
Uszkodzeniem odnoszącym się do tych świateł może być:
przepalenie jednej lub kilku żarówek, przepalenie odpo-
wiedniego bezpiecznika lub przerwanie połączenia elek-
trycznego.
W niektórych wersjach zaświeci się w alternatywnie lamp-
ka sygnalizacyjna è.
W niektórych wersjach na wyświetlaczu pojawi się odpo-
wiedni komunikat.
W
SYGNALIZACJA OGÓLNA
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeci się w następują-
cych okolicznościach:
Awaria czujnika ciśnienia oleju silnikowego
Lampka sygnalizacyjna zaświeci się gdy zostanie rozpoznane
uszkodzenie czujnika ciśnienia oleju silnikowego.
Zwrócić się możliwie jak najszybciej do ASO Fiata aby wy-
eliminować uszkodzenie.
Awaria świateł zewnętrznych
(dla wersji/rynków, gdzie przewidziano)
Patrz opis dla lampki sygnalizacyjnej
6.
Interwencja wyłącznika bezwładnościowego
blokującego paliwo
Lampka sygnalizacyjna zaświeci się, po interwencji wy-
łącznika bezwładnościowego.
W niektórych wersjach na wyświetlaczu pojawi się odpo-
wiedni komunikat.
Awaria czujnika parkowania
(dla wersji/rynków, gdzie przewidziano)
Patrz opis dla lampki sygnalizacyjnej t.
Awaria systemu Start&Stop
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeci się, gdy zostanie rozpo-
znane uszkodzenie systemu Start&Stop.
è
AWARIA SYSTEMU OCHRONY
SAMOCHODU – FIAT CODE
(żółto-pomarańczowa)
Zaświecenie się lampki sygnalizacyjnej
Y(w niektórych
wersjach jednocześnie wyświetli się komunikat na wy-
świetlaczu) sygnalizuje awarię systemu Fiat Code lub je-
żeli jest system alarmowy: w tym przypadku zwrócić się
jak najszybciej do ASO Fiata.
Y
143-154 DOBLO LUM PL 2e 28-05-2010 12:32 Pagina 152

153
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

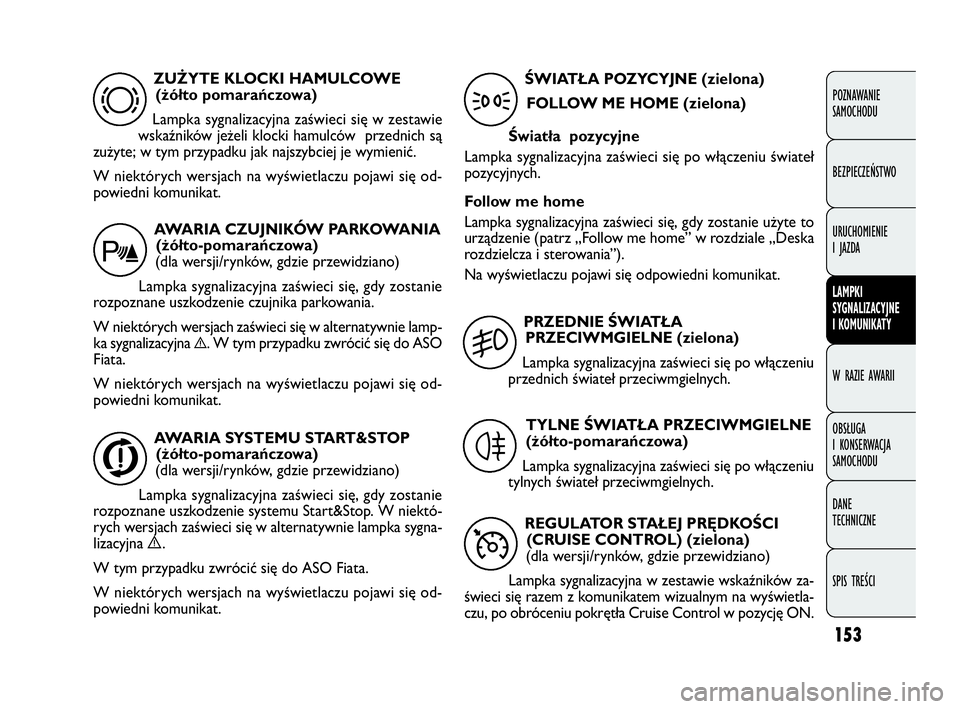

ZUŻYTE KLOCKI HAMULCOWE
(żółto pomarańczowa)
Lampka sygnalizacyjna zaświeci się w zestawie
wskaźników jeżeli klocki hamulców przednich są
zużyte; w tym przypadku jak najszybciej je wymienić.
W niektórych wersjach na wyświetlaczu pojawi się od-
powiedni komunikat.
d
AWARIA CZUJNIKÓW PARKOWANIA
(żółto-pomarańczowa)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeci się, gdy zostanie
rozpoznane uszkodzenie czujnika parkowania.
W niektórych wersjach zaświeci się w alternatywnie lamp-
ka sygnalizacyjna
è. W tym przypadku zwrócić się do ASO
Fiata.
W niektórych wersjach na wyświetlaczu pojawi się od-
powiedni komunikat.
t
AWARIA SYSTEMU START&STOP
(żółto-pomarańczowa)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeci się, gdy zostanie
rozpoznane uszkodzenie systemu Start&Stop. W niektó-
rych wersjach zaświeci się w alternatywnie lampka sygna-
lizacyjna è.
W tym przypadku zwrócić się do ASO Fiata.
W niektórych wersjach na wyświetlaczu pojawi się od-
powiedni komunikat.
j
ŚWIATŁA POZYCYJNE (zielona)
FOLLOW ME HOME (zielona)
Światła pozycyjne
Lampka sygnalizacyjna zaświeci się po włączeniu świateł
pozycyjnych.
Follow me home
Lampka sygnalizacyjna zaświeci się, gdy zostanie użyte to
urządzenie (patrz „Follow me home” w rozdziale „Deska
rozdzielcza i sterowania”).
Na wyświetlaczu pojawi się odpowiedni komunikat.
3
PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE (zielona)
Lampka sygnalizacyjna zaświeci się po włączeniu
przednich świateł przeciwmgielnych.
5
TYLNE ŚWIATŁA PRZECIWMGIELNE
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeci się po włączeniu
tylnych świateł przeciwmgielnych.
4
REGULATOR STAŁEJ PRĘDKOŚCI
(CRUISE CONTROL) (zielona)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna w zestawie wskaźników za-
świeci się razem z komunikatem wizualnym na wyświetla-
czu, po obróceniu pokrętła Cruise Control w pozycję ON.
Ü
143-154 DOBLO LUM PL 2e 28-05-2010 12:32 Pagina 153

183
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

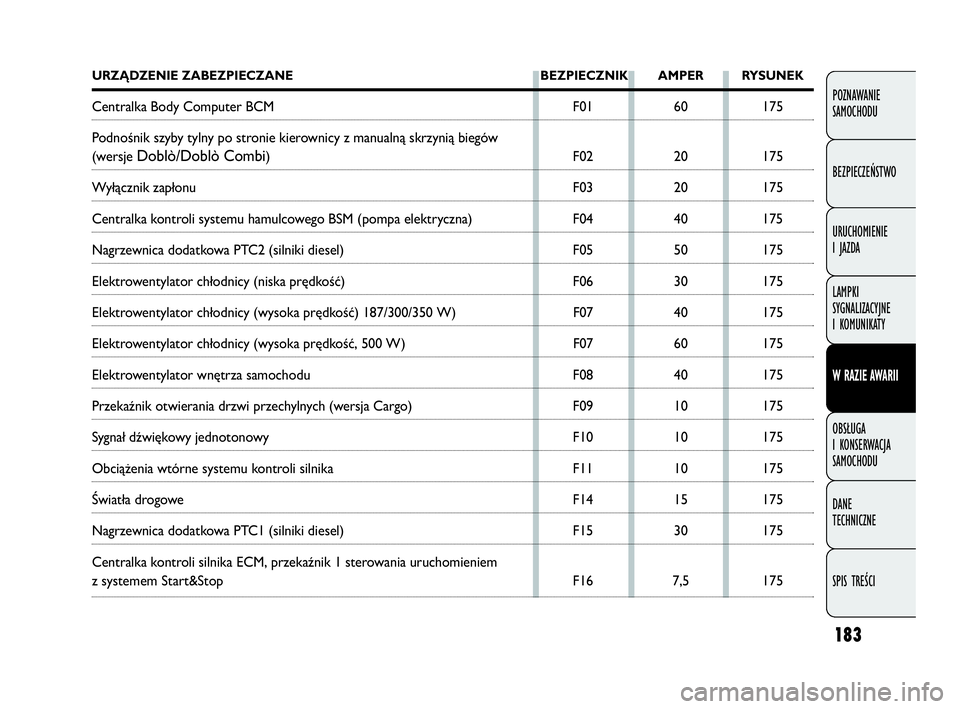

URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Centralka Body Computer BCM F01 60 175
Podnośnik szyby tylny po stronie kierownicy z manualną skrzynią biegów
(wersje Doblò/Doblò Combi) F02 20 175
Wyłącznik zapłonu F03 20 175
Centralka kontroli systemu hamulcowego BSM (pompa elektryczna) F04 40 175
Nagrzewnica dodatkowa PTC2 (silniki diesel) F05 50 175
Elektrowentylator chłodnicy (niska prędkość) F06 30 175
Elektrowentylator chłodnicy (wysoka prędkość) 187/300/350 W) F07 40 175
Elektrowentylator chłodnicy (wysoka prędkość, 500 W) F07 60 175
Elektrowentylator wnętrza samochodu F08 40 175
Przekaźnik otwierania drzwi przechylnych (wersja Cargo) F09 10 175
Sygnał dźwiękowy jednotonowy F10 10 175
Obciążenia wtórne systemu kontroli silnika F11 10 175
Światła drogowe F14 15 175
Nagrzewnica dodatkowa PTC1 (silniki diesel) F15 30 175
Centralka kontroli silnika ECM, przekaźnik 1 sterowania uruchomieniem
z systemem Start&Stop F16 7,5 175
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 183

185
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

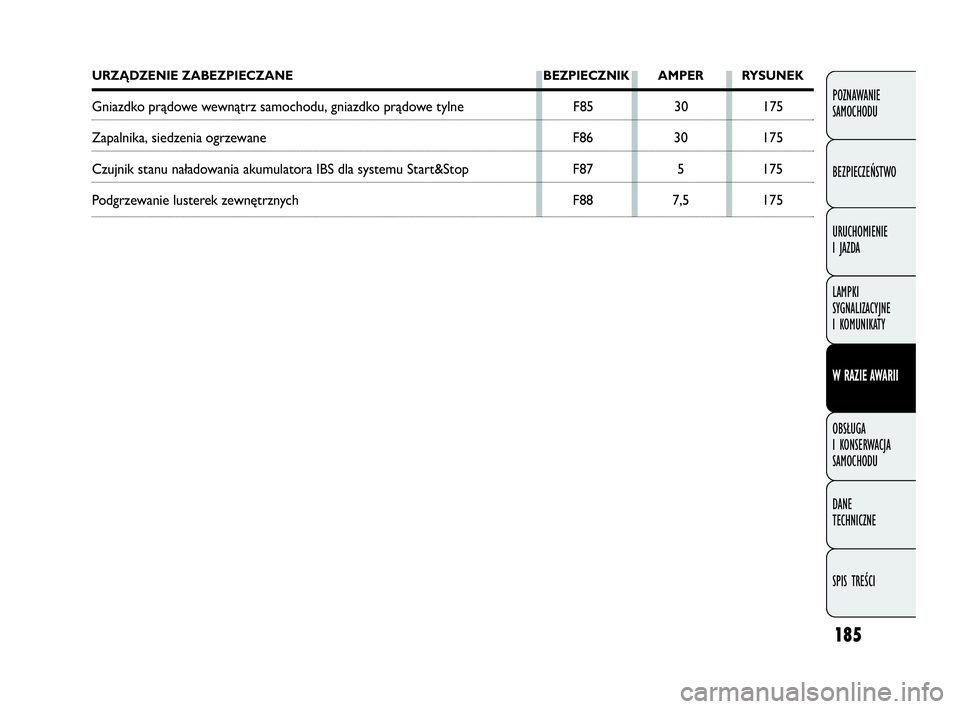

URZĄDZENIE ZABEZPIECZANE BEZPIECZNIK AMPER RYSUNEK
Gniazdko prądowe wewnątrz samochodu, gniazdko prądowe tylne F85 30 175
Zapalnika, siedzenia ogrzewane F86 30 175
Czujnik stanu naładowania akumulatora IBS dla systemu Start&Stop F87 5 175
Podgrzewanie lusterek zewnętrznych F88 7,5 175
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 185
