FIAT DOBLO COMBI 2010 Knjižica za upotrebu i održavanje (in Serbian)

30
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
Podešavanje ugla naslona
Podignite ručku E(slika 19) i istovremeno polako pome-
rajte leđa od naslona. Naslon će pratiti vaše pokrete dok
ne postignete željeni položaj.
Podešavanje podrške lumbalnog dela slika 19
(Kod određenih verzija i tržišta)
Podršavanje podrške lumbalnog dela obezbeđuje bolju
podršku leđima.
Za podešavanje, okrećite okruglu ručku
F.
Grejanje sedišta vozača slika 19
Za uključivanje/isključivanje, pritisnite taster B.
Aktiviranje funkcije signalizira se paljenjem lampice na
samom tasteru.
Podešavanje visine sedišta
Podignite ručicu C(slika 19) na gore kako biste podigli
prednji deo sedišta i ručku
Dda biste podigli zadnji deo
sedišta. Za spuštanje, pomerajte ručke na dole.
VAŽNO Sedište se podiže kada niko ne sedi na njemu,
spušta se kada vozač sedi na njemu.
SEDIŠTA
SEDIŠTE ZA VOZAČA
(kod nekih Cargo verzija)
Podešavanja vršiti samo kada auto nije u
pokretu.
UPOZORENJE
Kada pustite ručicu za podešavanje, obavezno
proverite da li je sedište čvrsto fiksirano u ležištu
tako
što ćete pokušati da ga pomerite napred – nazad.
Ukoliko sedište nije fiksirano može doći do iznenadn
og
pomeranja sedišta i gubljenja kontrole nad vozilom.
UPOZORENJE
Horizontalno podešavanje
Podignite ručicu Ai gurnite sedište napred ili nazad: u pozi-
ciji za vožnju ruke treba da su blago savijene a šake treba
da budu oslonjene na obod upravljača.
slika 19F0V0210m

31
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
Podešavanje visine sedišta vozača
(kod određenih verzija i tržišta)
Koristeći ručku
Cpodignite ili spustite zadnji deo sedišta
kako biste postigli najudobniji položaj za vožnju.
UPOZORENJE Podešavanja vršiti samo kada sedite na
sedištu koje podešavate.
SEDIŠTE ZA VOZAČA slika 20
(za neke verzije Doblo/Doblo Combi/Cargo)
F0V0013mslika 20
Podešavanja vršiti samo kada auto nije u
pokretu.
UPOZORENJE
Horizontalno podešavanje
Podignite ručicu Ai gurnite sedište napred ili nazad: u
poziciji za vožnju ruke treba da su blago savijene a šake
treba da budu oslonjene na obod upravljača.
Kada pustite ručicu za podešavanje, obavezno
proverite da li je sedište čvrsto fiksirano u
ležištu tako
što ćete pokušati da ga pomerite napred –
nazad. Ukoliko sedište nije fiksirano može doći do
iznenadno
g pomeranja sedišta i gubljenja kontrole nad
vozilom.
UPOZORENJE
Podešavanje ugla naslona
Okrećite okruglu ručku B.

32
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
slika 21F0V0142mslika 22
PREKLAPAJUE SUVOZAKO SEDI

33
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0143mslika 23
F0V0144mslika 24
Preklapanje sedi

34
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0146mslika 26

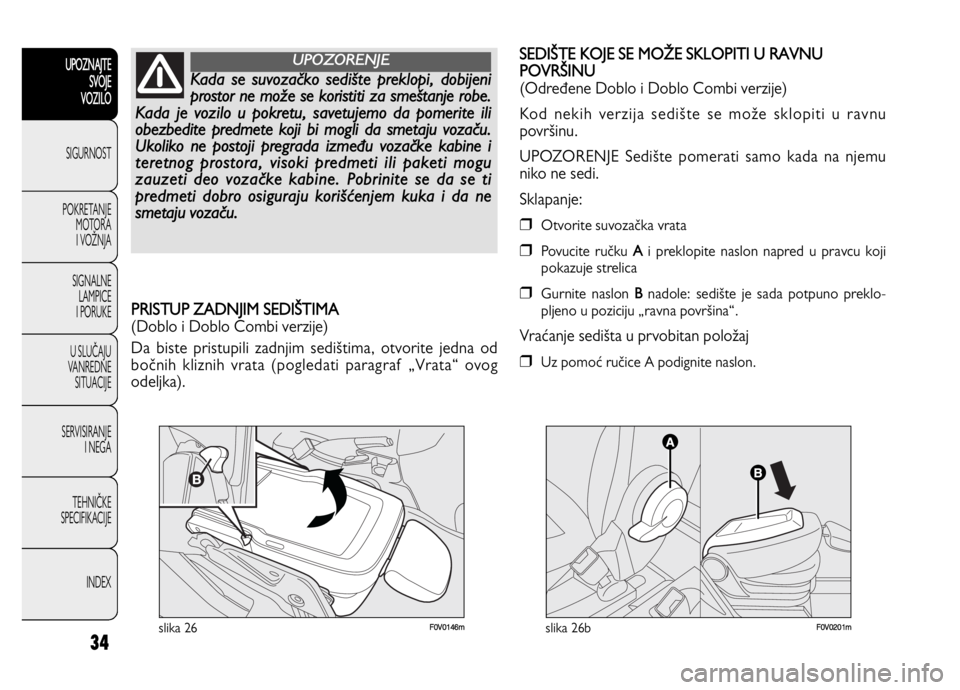

Kada se suvozačko sedište preklopi, dobijeni
prostor ne može se koristiti za smeštanje robe.
Kada je vo
zilo u pokretu, savetujemo da pomerite ili
obezbedite predmete koji bi mogli da smetaju vozaču.
Ukoliko
ne postoji pregrada između vozačke kabine i
teretnog prostora, visoki predmeti ili paketi mogu
zauzeti
deo vozačke kabine. Pobrinite se da se ti
predmeti dobro osiguraju korišćenjem kuka i da ne
smetaju vo
začu.
UPOZORENJE
PRISTUP ZADNJIM SEDIŠTIMA
(Doblo i Doblo Combi verzije)
Da biste pristupili zadnjim sedištima, otvorite jedna od
bočnih kliznih vrata (pogledati paragraf „Vrata“ ovog
odeljka).
SEDIŠTE KOJE SE MOŽE SKLOPITI U RAVNU
POVRŠINU
(Određene Doblo i Doblo Combi verzije)
Kod nekih verzija sedište se može sklopiti u ravnu
površinu.
UPOZORENJE Sedište pomerati samo kada na njemu
niko ne sedi.
Sklapanje:
❒Otvorite suvozačka vrata
❒Povucite ručku Ai preklopite naslon napred u pravcu koji
pokazuje strelica
❒Gurnite naslon Bnadole: sedište je sada potpuno preklo-
pljeno u poziciju „ravna površina“.
Vraćanje sedišta u prvobitan položaj
❒Uz pomoć ručice A podignite naslon.
F0V0201mslika 26b

35
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
POMERANJE TREĆEG REDA SEDIŠTA
Postupak je sledeći:
❒Do kraja spustite zadnje naslone za glavu
❒Pomerite sigurnosni pojas u stranu i proverite da li je
potpuno izvučen i da se nije uvrnuo.
❒Podignite ručku A(slika 26c) koja drži naslon a zatim ga
preklopite napred. Kada podignete ručku biće vidljivo
crveno polje.
❒Povucite traku B– slika 26c iza naslona sedišta i preklo-
pite sedišta i naslon napred;
Kod deljivih sedišta postoje gumene trake na donjoj ivici
sedišta tako da sklopljeno sedište možete pričvrstiti za šip-
ke naslona za glavu drugog reda sedišta.
UKLANJANJE TREĆEG REDA SEDIŠTA
Postupak je sledeći:
❒Uklonite naslone za glavu zadnjeg sedišta
❒Pomerite sigurnosni pojas u stranu i proverite da li je
potpuno izvučen i da se nije uvrnuo.
❒Podignite ručku A(slika 26c) koja drži naslon a zatim ga
preklopite napred. Kada podignete ručku biće vidljivo
crveno polje.
❒Povucite traku B– slika 26c iza naslona sedišta i preklo-
pite sedišta i naslon napred;
❒Postavite naslone za glavu koristeći otvore ispod sediš-
ta za umetanje šipki.
❒Povucite ručku kako je prikazano na slici 26d
❒Uklonite sedište sa držača na podu
VRAĆANJE TREĆEG REDA SEDIŠTA U PRVOBITAN
POLOŽAJ
Postupak je sledeći:
❒Zakačite udubljenja za pod – slika 26e
❒Gurnite ručku kao što je prikazano na slici 26d i povucite
je kako biste se uverili da je sedište pravilno obezbeđeno.
B
A
F0V0205mslika 26cF0V0206mslika 26d

F0V0168mslika 29
PREGRADE
(Kod odreĆenih verzija i tr

37
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0170mslika 31

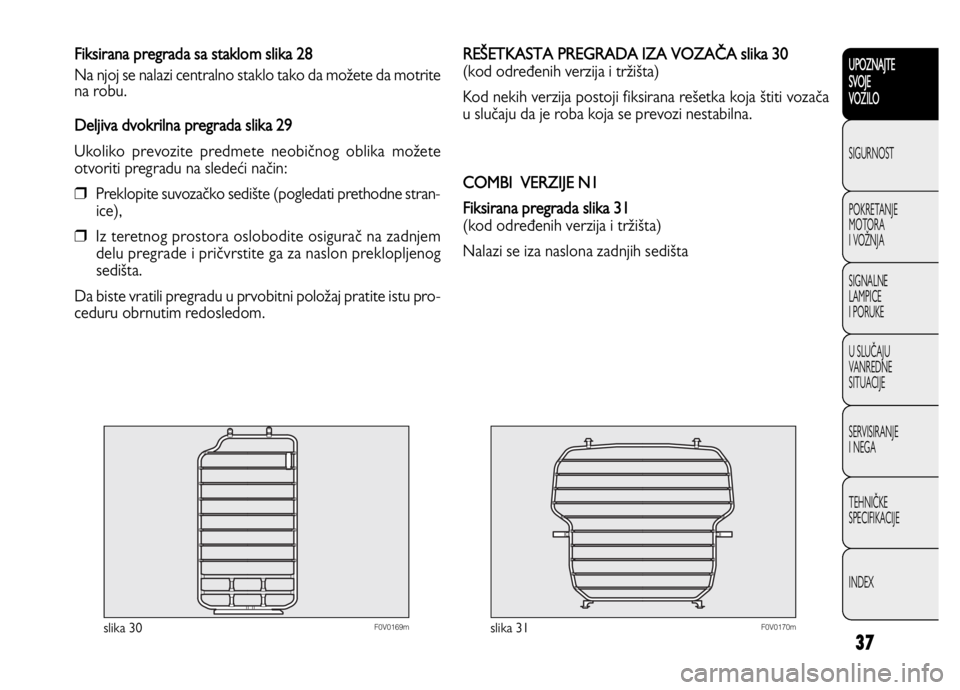

REŠETKASTA PREGRADA IZA VOZAČA slika 30
(kod određenih verzija i tržišta)
Kod nekih verzija postoji fiksirana rešetka koja štiti vozača
u slučaju da je roba koja se prevozi nestabilna.
COMBI VERZIJE N1
Fiksirana pregrada slika 31
(kod određenih verzija i tržišta)
Nalazi se iza naslona zadnjih sedišta
F0V0169mslika 30

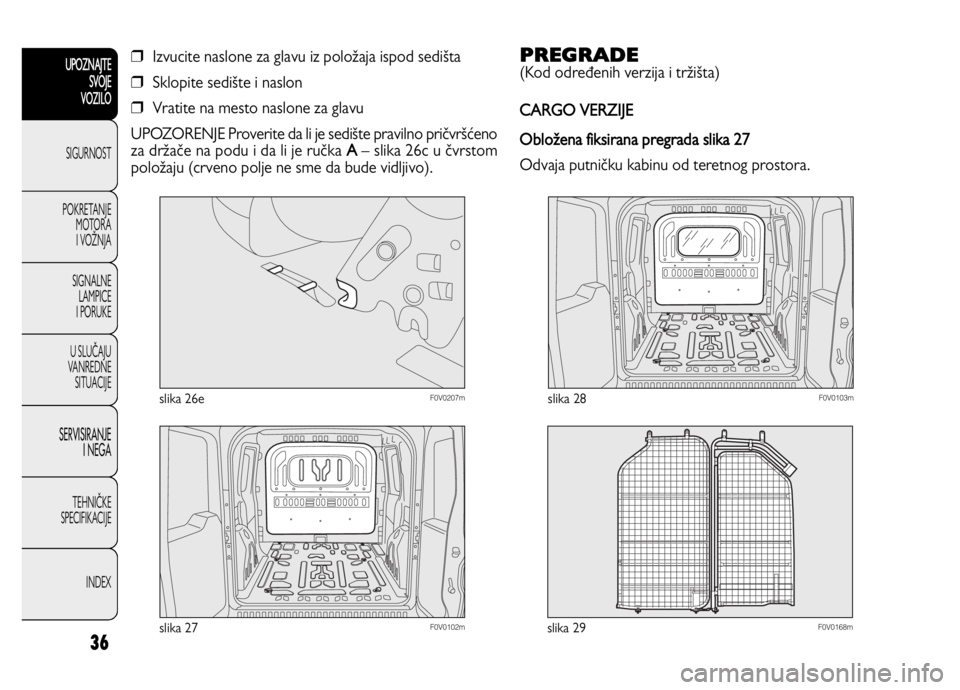

Fiksirana pregrada sa staklom slika 28
Na njoj se nalazi centralno staklo tako da možete da motrite
na robu.
Deljiva dvokrilna pregrada slika 29
Ukoliko prevozite predmete neobičnog oblika možete
otvoriti pregradu na sledeći način:
❒Preklopite suvozačko sedište (pogledati prethodne stran-
ice),
❒Iz teretnog prostora oslobodite osigurač na zadnjem
delu pregrade i pričvrstite ga za naslon preklopljenog
sedišta.
Da biste vratili pregradu u prvobitni položaj pratite istu pro-
ceduru obrnutim redosledom.

38
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX

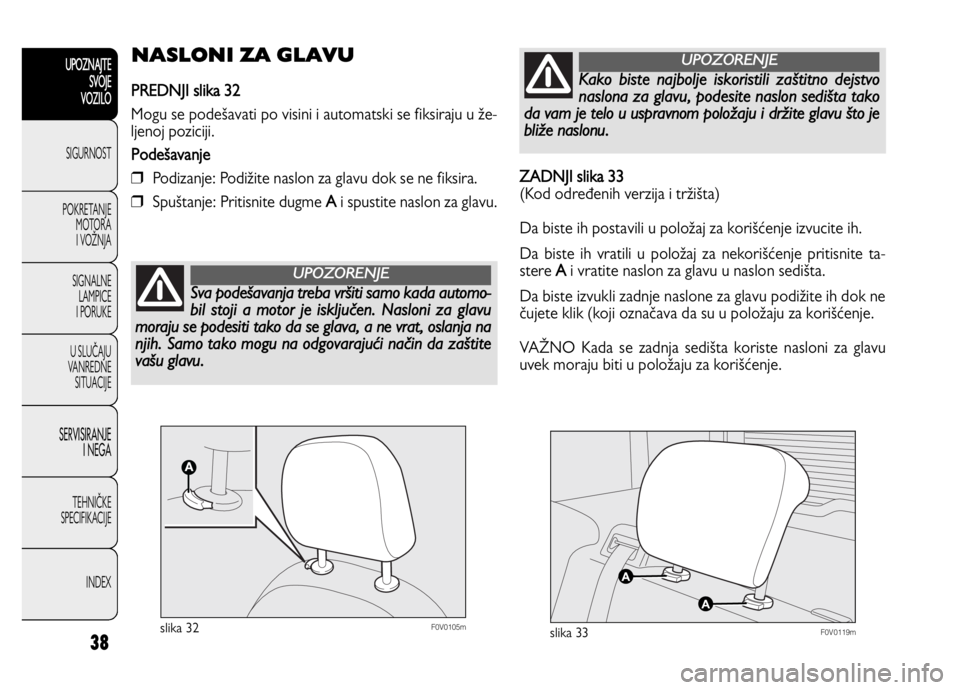

ZADNJI slika 33
(Kod određenih verzija i tržišta)
Da biste ih postavili u položaj za korišćenje izvucite ih.
Da biste ih vratili u položaj za nekorišćenje pritisnite ta-
stere
A i vratite naslon za glavu u naslon sedišta.
Da biste izvukli zadnje naslone za glavu podižite ih dok ne
čujete klik (koji označava da su u položaju za korišćenje.
VAŽNO Kada se zadnja sedišta koriste nasloni za glavu
uvek moraju biti u položaju za korišćenje.
F0V0119mslika 33F0V0105mslika 32
NASLONI ZA GLAVU
PREDNJI slika 32
Mogu se podešavati po visini i automatski se fiksiraju u že-
ljenoj poziciji.
Podešavanje
❒Podizanje: Podižite naslon za glavu dok se ne fiksira.
❒Spuštanje: Pritisnite dugme Ai spustite naslon za glavu.
Sva podešavanja treba vršiti samo kada automo-
bil stoji a motor je isključen. Nasloni za glavu
moraju
se podesiti tako da se glava, a ne vrat, oslanja na
njih. Samo tako mogu na odgovarajući način da zašt
ite
vašu glavu.
UPOZORENJE
Kako biste najbolje iskoristili zaštitno dejstvo
naslona za glavu, podesite naslon sedišta tako
da vam
je telo u uspravnom položaju i držite glavu što je
bliže naslonu.
UPOZORENJE

39
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX

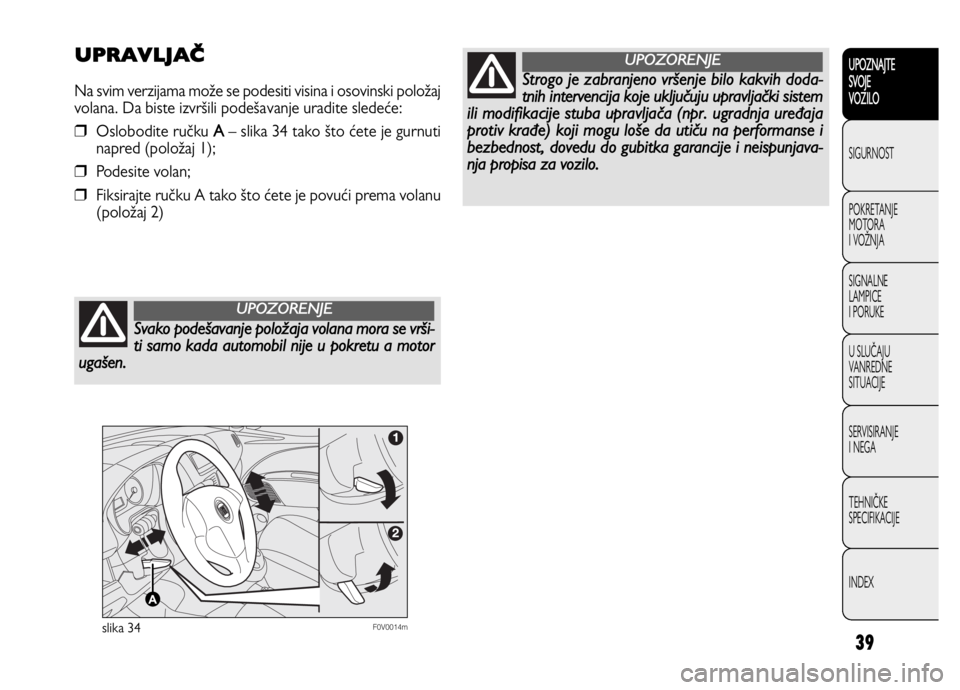

F0V0014mslika 34
UPRAVLJAČ
Na svim verzijama mo
