FIAT DOBLO COMBI 2010 Manual de Empleo y Cuidado (in Spanish)

200
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE

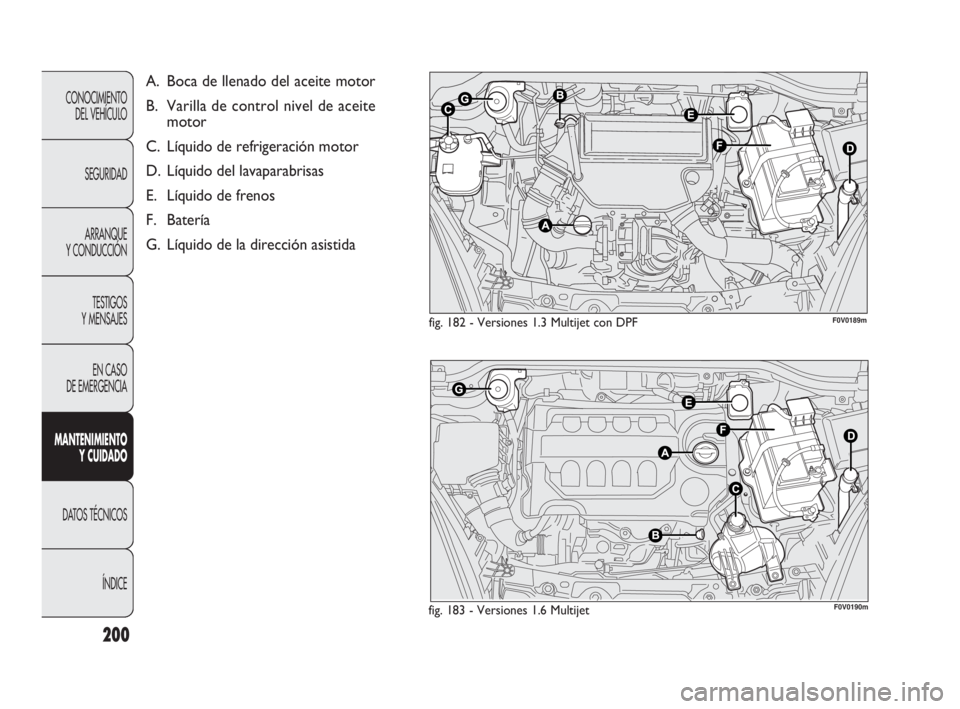

fig. 182 - Versiones 1.3 Multijet con DPF
fig. 183 - Versiones 1.6 Multijet F0V0189m
F0V0190m
A. Boca de llenado del aceite motor
B. Varilla de control nivel de aceite
motor
C. Líquido de refrigeración motor
D. Líquido del lavaparabrisas
E. Líquido de frenos
F. Batería
G. Líquido de la dirección asistida
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 200

201
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
fig. 184 - Versiones 2.0 Multijet
A. Boca de llenado del aceite motor
B. Varilla de control nivel de aceite
motor
C. Líquido de refrigeración motor
D. Líquido del lavaparabrisas
E. Líquido de frenos
F. Batería
G. Líquido de la dirección asistida
F0V0160m
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 201

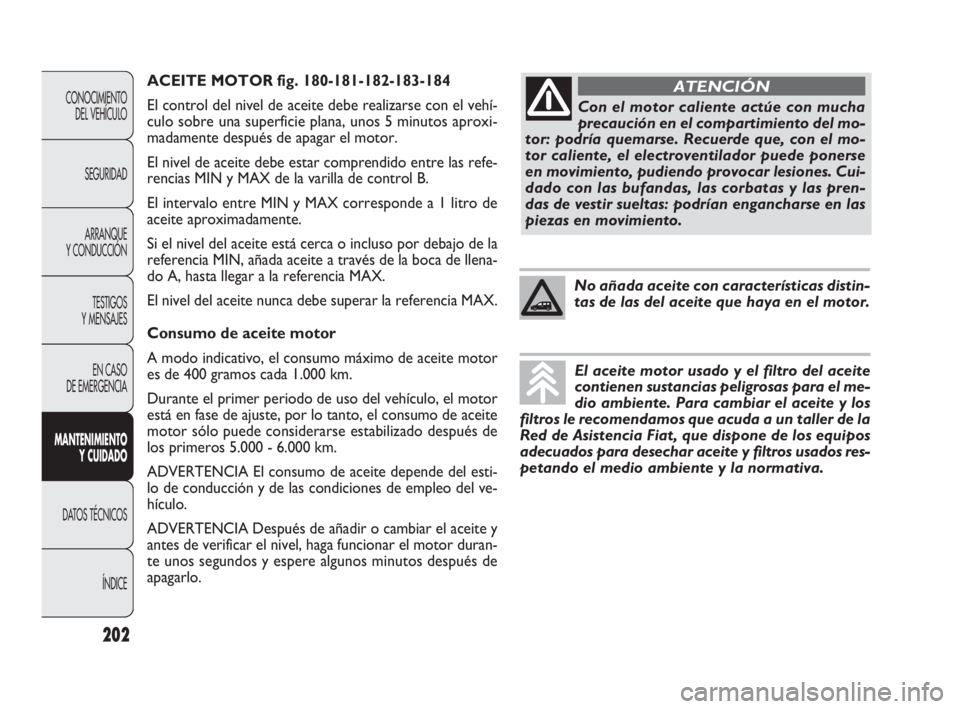

ACEITE MOTOR fig. 180-181-182-183-184
El control del nivel de aceite debe realizarse con el vehí-
culo sobre una superficie plana, unos 5 minutos aproxi-
madamente después de apagar el motor.
El nivel de aceite debe estar comprendido entre las refe-
rencias MIN y MAX de la varilla de control B.
El intervalo entre MIN y MAX corresponde a 1 litro de
aceite aproximadamente.
Si el nivel del aceite está cerca o incluso por debajo de la
referencia MIN, añada aceite a través de la boca de llena-
do A, hasta llegar a la referencia MAX.
El nivel del aceite nunca debe superar la referencia MAX.
Consumo de aceite motor
A modo indicativo, el consumo máximo de aceite motor
es de 400 gramos cada 1.000 km.
Durante el primer periodo de uso del vehículo, el motor
está en fase de ajuste, por lo tanto, el consumo de aceite
motor sólo puede considerarse estabilizado después de
los primeros 5.000 - 6.000 km.
ADVERTENCIA El consumo de aceite depende del esti-
lo de conducción y de las condiciones de empleo del ve-
hículo.
ADVERTENCIA Después de añadir o cambiar el aceite y
antes de verificar el nivel, haga funcionar el motor duran-
te unos segundos y espere algunos minutos después de
apagarlo.
202
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
Con el motor caliente actúe con mucha
precaución en el compartimiento del mo-
tor: podría quemarse. Recuerde que, con el mo-
tor caliente, el electroventilador puede ponerse
en movimiento, pudiendo provocar lesiones. Cui-
dado con las bufandas, las corbatas y las pren-
das de vestir sueltas: podrían engancharse en las
piezas en movimiento.
ATENCIÓN
No añada aceite con características distin-
tas de las del aceite que haya en el motor.
El aceite motor usado y el filtro del aceite
contienen sustancias peligrosas para el me-
dio ambiente. Para cambiar el aceite y los
filtros le recomendamos que acuda a un taller de la
Red de Asistencia Fiat, que dispone de los equipos
adecuados para desechar aceite y filtros usados res-
petando el medio ambiente y la normativa.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 202

203
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE

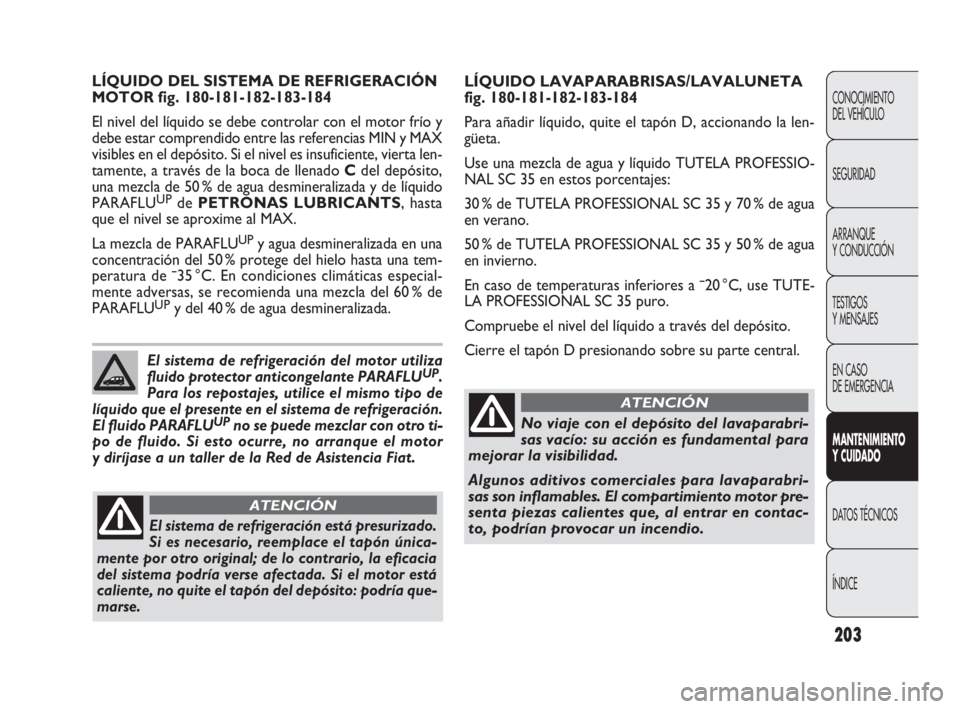

LÍQUIDO LAVAPARABRISAS/LAVALUNETA
fig. 180-181-182-183-184
Para añadir líquido, quite el tapón D, accionando la len-
güeta.
Use una mezcla de agua y líquido TUTELA PROFESSIO-
NAL SC 35 en estos porcentajes:
30 % de TUTELA PROFESSIONAL SC 35 y 70 % de agua
en verano.
50 % de TUTELA PROFESSIONAL SC 35 y 50 % de agua
en invierno.
En caso de temperaturas inferiores a ¯20 °C, use TUTE-
LA PROFESSIONAL SC 35 puro.
Compruebe el nivel del líquido a través del depósito.
Cierre el tapón D presionando sobre su parte central. LÍQUIDO DEL SISTEMA DE REFRIGERACIÓN
MOTOR fig. 180-181-182-183-184
El nivel del líquido se debe controlar con el motor frío y
debe estar comprendido entre las referencias MIN y MAX
visibles en el depósito. Si el nivel es insuficiente, vierta len-
tamente, a través de la boca de llenado Cdel depósito,
una mezcla de 50 % de agua desmineralizada y de líquido
PARAFLU
UPde PETRONAS LUBRICANTS, hasta
que el nivel se aproxime al MAX.
La mezcla de PARAFLU
UPy agua desmineralizada en una
concentración del 50 % protege del hielo hasta una tem-
peratura de ¯35 °C. En condiciones climáticas especial-
mente adversas, se recomienda una mezcla del 60 % de
PARAFLU
UPy del 40 % de agua desmineralizada.
El sistema de refrigeración del motor utiliza
fluido protector anticongelante PARAFLU
UP.
Para los repostajes, utilice el mismo tipo de
líquido que el presente en el sistema de refrigeración.
El fluido PARAFLU
UPno se puede mezclar con otro ti-
po de fluido. Si esto ocurre, no arranque el motor
y diríjase a un taller de la Red de Asistencia Fiat.
El sistema de refrigeración está presurizado.
Si es necesario, reemplace el tapón única-
mente por otro original; de lo contrario, la eficacia
del sistema podría verse afectada. Si el motor está
caliente, no quite el tapón del depósito: podría que-
marse.
ATENCIÓN
No viaje con el depósito del lavaparabri-
sas vacío: su acción es fundamental para
mejorar la visibilidad.
Algunos aditivos comerciales para lavaparabri-
sas son inflamables. El compartimiento motor pre-
senta piezas calientes que, al entrar en contac-
to, podrían provocar un incendio.
ATENCIÓN
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 203

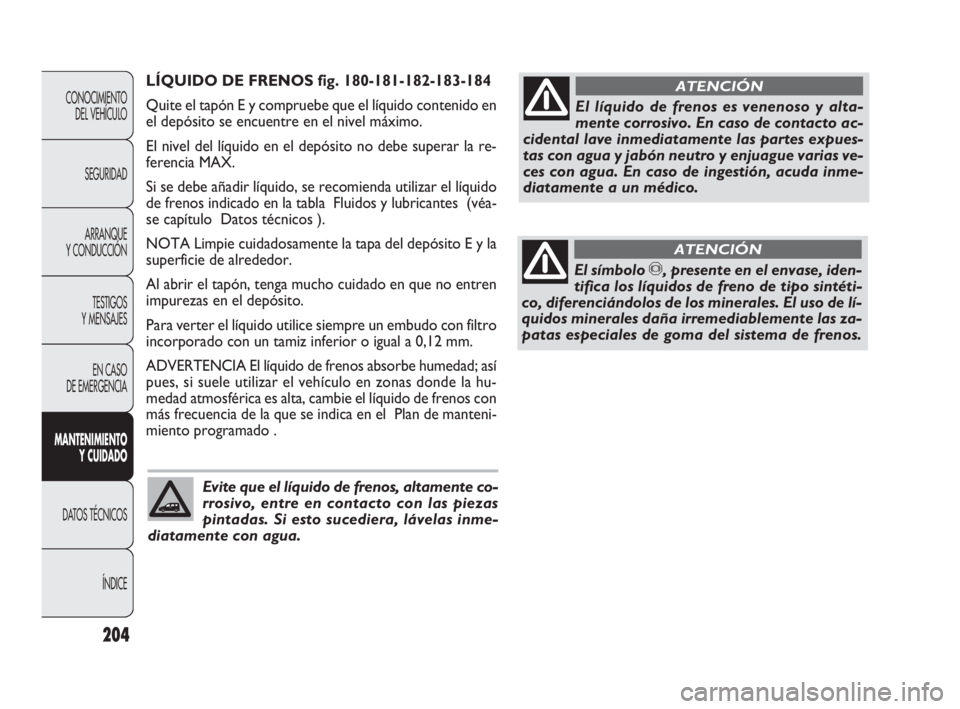

LÍQUIDO DE FRENOS fig. 180-181-182-183-184
Quite el tapón E y compruebe que el líquido contenido en
el depósito se encuentre en el nivel máximo.
El nivel del líquido en el depósito no debe superar la re-
ferencia MAX.
Si se debe añadir líquido, se recomienda utilizar el líquido
de frenos indicado en la tabla Fluidos y lubricantes (véa-
se capítulo Datos técnicos ).
NOTA Limpie cuidadosamente la tapa del depósito E y la
superficie de alrededor.
Al abrir el tapón, tenga mucho cuidado en que no entren
impurezas en el depósito.
Para verter el líquido utilice siempre un embudo con filtro
incorporado con un tamiz inferior o igual a 0,12 mm.
ADVERTENCIA El líquido de frenos absorbe humedad; así
pues, si suele utilizar el vehículo en zonas donde la hu-
medad atmosférica es alta, cambie el líquido de frenos con
más frecuencia de la que se indica en el Plan de manteni-
miento programado .
204
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
Evite que el líquido de frenos, altamente co-
rrosivo, entre en contacto con las piezas
pintadas. Si esto sucediera, lávelas inme-
diatamente con agua.
El líquido de frenos es venenoso y alta-
mente corrosivo. En caso de contacto ac-
cidental lave inmediatamente las partes expues-
tas con agua y jabón neutro y enjuague varias ve-
ces con agua. En caso de ingestión, acuda inme-
diatamente a un médico.
ATENCIÓN
El símbolo π, presente en el envase, iden-
tifica los líquidos de freno de tipo sintéti-
co, diferenciándolos de los minerales. El uso de lí-
quidos minerales daña irremediablemente las za-
patas especiales de goma del sistema de frenos.
ATENCIÓN
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 204

205

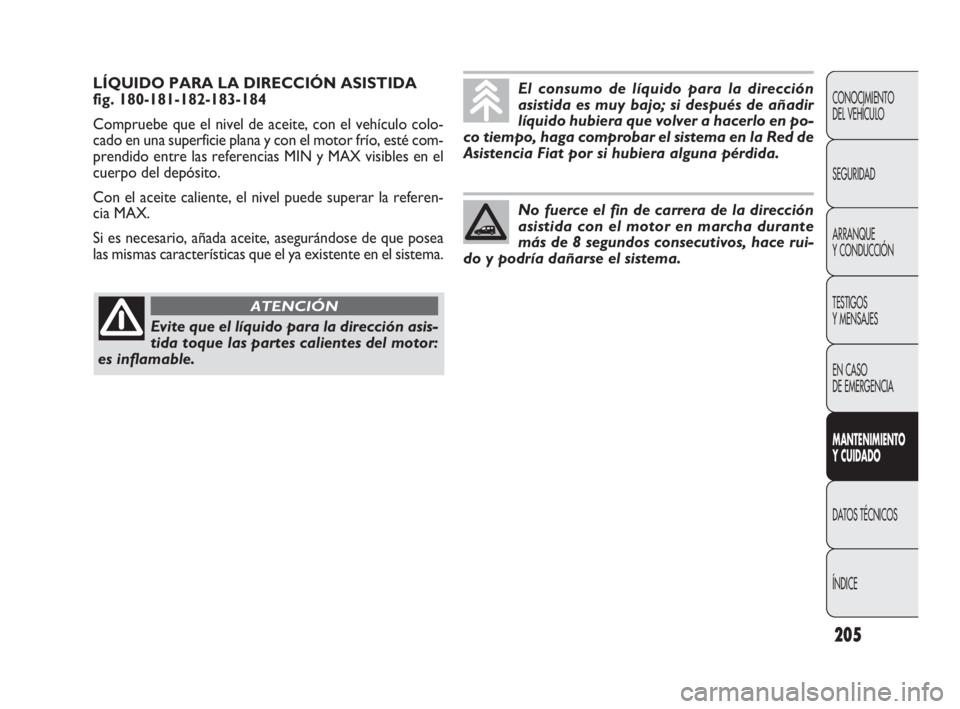

LÍQUIDO PARA LA DIRECCIÓN ASISTIDA
fig. 180-181-182-183-184
Compruebe que el nivel de aceite, con el vehículo colo-
cado en una superficie plana y con el motor frío, esté com-
prendido entre las referencias MIN y MAX visibles en el
cuerpo del depósito.
Con el aceite caliente, el nivel puede superar la referen-
cia MAX.
Si es necesario, añada aceite, asegurándose de que posea
las mismas características que el ya existente en el sistema.El consumo de líquido para la dirección
asistida es muy bajo; si después de añadir
líquido hubiera que volver a hacerlo en po-
co tiempo, haga comprobar el sistema en la Red de
Asistencia Fiat por si hubiera alguna pérdida.
No fuerce el fin de carrera de la dirección
asistida con el motor en marcha durante
más de 8 segundos consecutivos, hace rui-
do y podría dañarse el sistema.
Evite que el líquido para la dirección asis-
tida toque las partes calientes del motor:
es inflamable.
ATENCIÓN
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 205

206
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
El líquido presente en la batería es tóxi-
co y corrosivo. Evítese el contacto con la
piel o los ojos. No se acerque a la batería con lla-
mas libres o posibles fuentes de chispas:peligro de
explosión e incendio.
ATENCIÓN
El funcionamiento con el nivel del líquido
demasiado bajo daña irreversiblemente la
batería y puede provocar una explosión.
ATENCIÓN

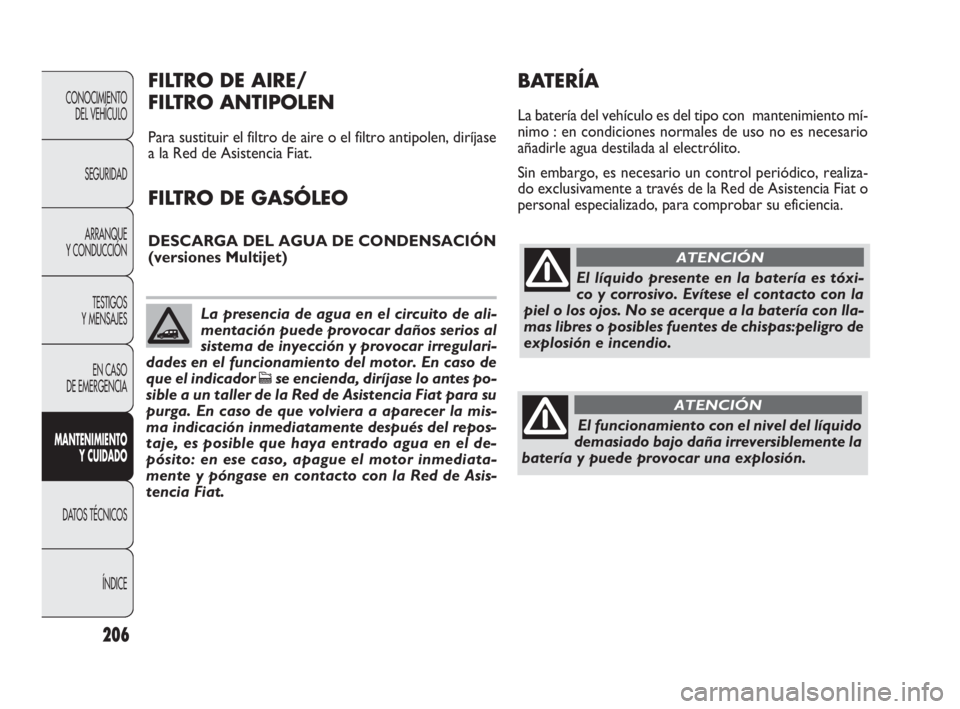

FILTRO DE AIRE/
FILTRO ANTIPOLEN
Para sustituir el filtro de aire o el filtro antipolen, diríjase
a la Red de Asistencia Fiat.
FILTRO DE GASÓLEO
DESCARGA DEL AGUA DE CONDENSACIÓN
(versiones Multijet)
BATERÍA
La batería del vehículo es del tipo con mantenimiento mí-
nimo : en condiciones normales de uso no es necesario
añadirle agua destilada al electrólito.
Sin embargo, es necesario un control periódico, realiza-
do exclusivamente a través de la Red de Asistencia Fiat o
personal especializado, para comprobar su eficiencia.
La presencia de agua en el circuito de ali-
mentación puede provocar daños serios al
sistema de inyección y provocar irregulari-
dades en el funcionamiento del motor. En caso de
que el indicador
cse encienda, diríjase lo antes po-
sible a un taller de la Red de Asistencia Fiat para su
purga. En caso de que volviera a aparecer la mis-
ma indicación inmediatamente después del repos-
taje, es posible que haya entrado agua en el de-
pósito: en ese caso, apague el motor inmediata-
mente y póngase en contacto con la Red de Asis-
tencia Fiat.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 206

207
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
SUSTITUCIÓN DE LA BATERÍA
En caso de sustitución de la batería, cámbiela por otra ori-
ginal que presente las mismas características.
En caso de que la batería nueva tenga características dis-
tintas, no son válidos los plazos de mantenimiento pre-
vistos en el Plan de mantenimiento programado .
Por lo tanto, para su mantenimiento, es necesario respe-
tar las indicaciones del fabricante de la batería.
Un montaje incorrecto de los accesorios
eléctricos y electrónicos puede causar da-
ños serios al vehículo. Si, después de com-
prar el vehículo, desea instalar accesorios (siste-
ma antirrobo, radioteléfono, etc.), diríjase a la Red
de Asistencia Fiat, que le recomendará los disposi-
tivos más adecuados y, sobre todo, le aconsejará
sobre la necesidad de utilizar una batería con ma-
yor capacidad.
Las baterías contienen sustancias muy pe-
ligrosas para el medio ambiente. Para la
sustitución de la batería, se recomienda di-
rigirse a un taller de la Red de asistencia Fiat, equi-
pado para su eliminación respetando la naturale-
za y las normas legales.
Si el vehículo permaneciera inactivo du-
rante mucho tiempo en condiciones de frío
intenso, desmontar la batería y transpor-
tarla a un lugar cálido; de lo contrario, se corre el
riego de congelación.
Cuando se trabaje con la batería o en los
alrededores de la misma, protegerse siem-
pre los ojos con anteojos adecuados.
ATENCIÓN
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 207

Si después de haber comprado el vehículo desea instalar
accesorios eléctricos, accesorios que no necesiten alimen-
tación eléctrica permanente (alarma, etc.) o accesorios que
influyen sobre el equilibrio eléctrico, diríjase a un taller de
la Red de Asistencia Fiat, cuyo personal cualificado, además
de recomendarle los dispositivos más adecuados de la Li-
neaccessori Fiat, podrá evaluar el consumo eléctrico total
y comprobar si la instalación eléctrica del vehículo puede
soportar la carga demandada o si, por el contrario, nece-
sita instalar una batería de mayor capacidad.
De hecho, algunos de estos dispositivos consumen ener-
gía eléctrica incluso con el motor apagado, descargando
gradualmente la batería.
208

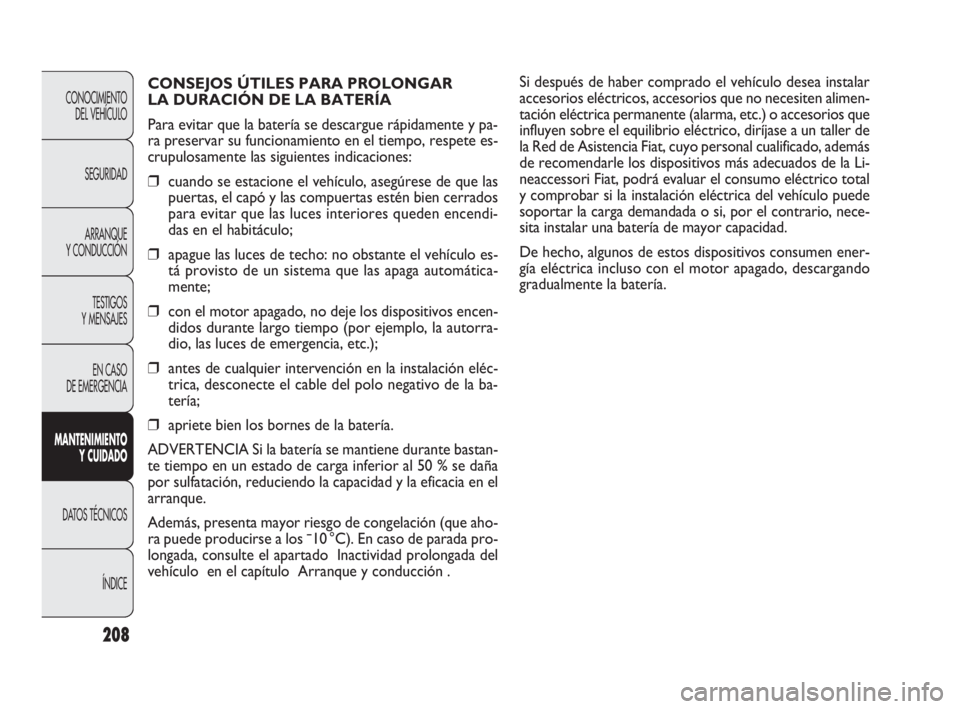

CONSEJOS ÚTILES PARA PROLONGAR
LA DURACIÓN DE LA BATERÍA
Para evitar que la batería se descargue rápidamente y pa-
ra preservar su funcionamiento en el tiempo, respete es-
crupulosamente las siguientes indicaciones:
❒cuando se estacione el vehículo, asegúrese de que las
puertas, el capó y las compuertas estén bien cerrados
para evitar que las luces interiores queden encendi-
das en el habitáculo;
❒apague las luces de techo: no obstante el vehículo es-
tá provisto de un sistema que las apaga automática-
mente;
❒con el motor apagado, no deje los dispositivos encen-
didos durante largo tiempo (por ejemplo, la autorra-
dio, las luces de emergencia, etc.);
❒antes de cualquier intervención en la instalación eléc-
trica, desconecte el cable del polo negativo de la ba-
tería;
❒apriete bien los bornes de la batería.
ADVERTENCIA Si la batería se mantiene durante bastan-
te tiempo en un estado de carga inferior al 50 % se daña
por sulfatación, reduciendo la capacidad y la eficacia en el
arranque.
Además, presenta mayor riesgo de congelación (que aho-
ra puede producirse a los ¯10 °C). En caso de parada pro-
longada, consulte el apartado Inactividad prolongada del
vehículo en el capítulo Arranque y conducción . CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 208

209
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
ADVERTENCIAS
❒Si es posible, evite las frenadas bruscas, las salidas con
neumáticos chirriando y los impactos violentos contra
las aceras, baches en la carretera u obstáculos de di-
ferente naturaleza. La marcha prolongada en carrete-
ras en mal estado puede dañar los neumáticos;
❒compruebe periódicamente que los neumáticos no
presenten cortes a los lados, abultamientos o consu-
mo irregular de la banda de rodadura. En este caso, di-
ríjase a un taller de la Red de Asistencia Fiat;
❒evite viajar con el vehículo sobrecargado: podría dañar
seriamente las ruedas y los neumáticos;
❒si se pincha un neumático, deténgase inmediatamente
y cambie la rueda para evitar daños en el neumático,
la llanta, las suspensiones y la dirección;RUEDAS Y NEUMÁTICOS
Controle cada dos semanas aproximadamente y antes de
viajes largos la presión de todos los neumáticos, inclu-
yendo el de repuesto: este control debe efectuarse con
los neumáticos fríos.
Durante la marcha, es normal que la presión aumente; pa-
ra obtener el valor correcto de la presión de inflado de
los neumáticos, consulte el apartado Ruedas en el capí-
tulo Datos técnicos .
Una presión incorrecta provoca un consumo anómalo
de los neumáticos fig. 185:
A presión normal: la banda de rodadura se desgasta uni-
formemente;
B presión insuficiente: la banda de rodadura se desgasta
especialmente en los bordes;
C presión excesiva: la banda de rodadura se desgasta es-
pecialmente en el centro.
Los neumáticos se sustituirán cuando el espesor de la ban-
da de rodadura se reduzca a 1,6 mm. En cualquier caso, res-
pete la normativa vigente en el país en el cual se circula.
F0V0161mfig. 185
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 209
