FIAT DOBLO COMBI 2010 Manual de Empleo y Cuidado (in Spanish)

190
F0V0051mfig. 179
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

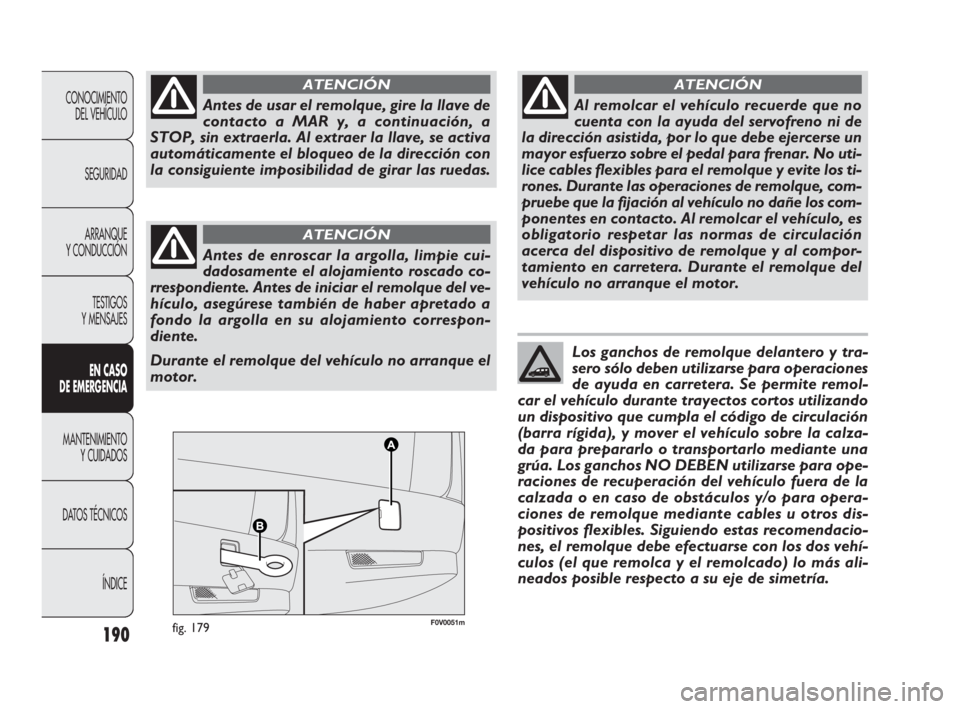

Antes de usar el remolque, gire la llave de
contacto a MAR y, a continuación, a
STOP, sin extraerla. Al extraer la llave, se activa
automáticamente el bloqueo de la dirección con
la consiguiente imposibilidad de girar las ruedas.
ATENCIÓN
Antes de enroscar la argolla, limpie cui-
dadosamente el alojamiento roscado co-
rrespondiente. Antes de iniciar el remolque del ve-
hículo, asegúrese también de haber apretado a
fondo la argolla en su alojamiento correspon-
diente.
Durante el remolque del vehículo no arranque el
motor.
ATENCIÓN
Al remolcar el vehículo recuerde que no
cuenta con la ayuda del servofreno ni de
la dirección asistida, por lo que debe ejercerse un
mayor esfuerzo sobre el pedal para frenar. No uti-
lice cables flexibles para el remolque y evite los ti-
rones. Durante las operaciones de remolque, com-
pruebe que la fijación al vehículo no dañe los com-
ponentes en contacto. Al remolcar el vehículo, es
obligatorio respetar las normas de circulación
acerca del dispositivo de remolque y al compor-
tamiento en carretera. Durante el remolque del
vehículo no arranque el motor.
ATENCIÓN
Los ganchos de remolque delantero y tra-
sero sólo deben utilizarse para operaciones
de ayuda en carretera. Se permite remol-
car el vehículo durante trayectos cortos utilizando
un dispositivo que cumpla el código de circulación
(barra rígida), y mover el vehículo sobre la calza-
da para prepararlo o transportarlo mediante una
grúa. Los ganchos NO DEBEN utilizarse para ope-
raciones de recuperación del vehículo fuera de la
calzada o en caso de obstáculos y/o para opera-
ciones de remolque mediante cables u otros dis-
positivos flexibles. Siguiendo estas recomendacio-
nes, el remolque debe efectuarse con los dos vehí-
culos (el que remolca y el remolcado) lo más ali-
neados posible respecto a su eje de simetría.
155-190 DOBLO LUM 2e ES 25-05-2010 8:34 Pagina 190

191
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE

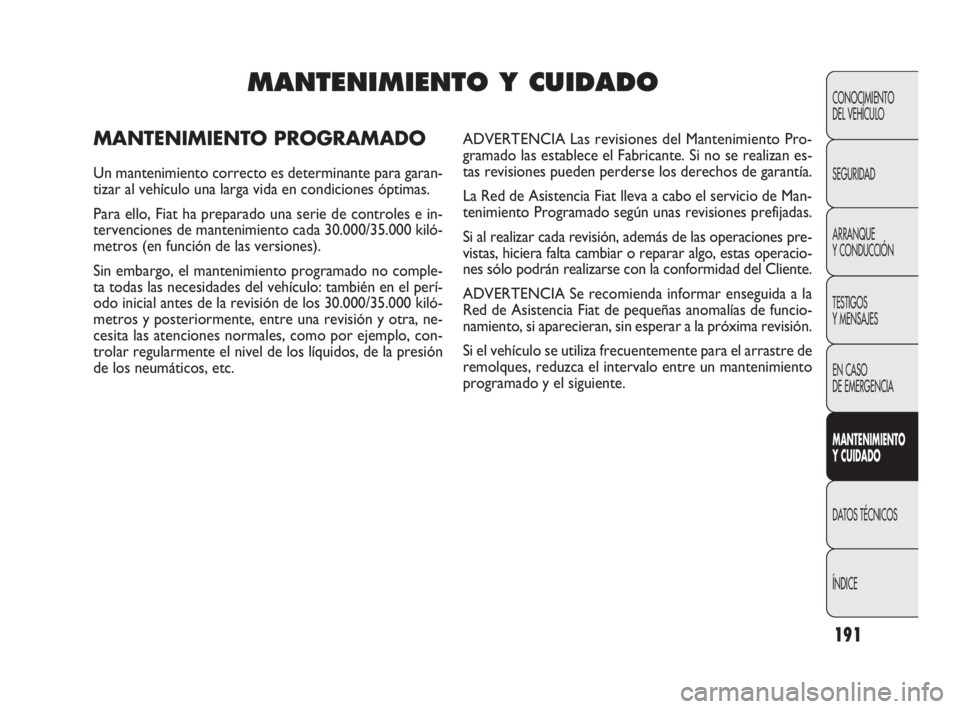

MANTENIMIENTO Y CUIDADO
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto es determinante para garan-
tizar al vehículo una larga vida en condiciones óptimas.
Para ello, Fiat ha preparado una serie de controles e in-
tervenciones de mantenimiento cada 30.000/35.000 kiló-
metros (en función de las versiones).
Sin embargo, el mantenimiento programado no comple-
ta todas las necesidades del vehículo: también en el perí-
odo inicial antes de la revisión de los 30.000/35.000 kiló-
metros y posteriormente, entre una revisión y otra, ne-
cesita las atenciones normales, como por ejemplo, con-
trolar regularmente el nivel de los líquidos, de la presión
de los neumáticos, etc.ADVERTENCIA Las revisiones del Mantenimiento Pro-
gramado las establece el Fabricante. Si no se realizan es-
tas revisiones pueden perderse los derechos de garantía.
La Red de Asistencia Fiat lleva a cabo el servicio de Man-
tenimiento Programado según unas revisiones prefijadas.
Si al realizar cada revisión, además de las operaciones pre-
vistas, hiciera falta cambiar o reparar algo, estas operacio-
nes sólo podrán realizarse con la conformidad del Cliente.
ADVERTENCIA Se recomienda informar enseguida a la
Red de Asistencia Fiat de pequeñas anomalías de funcio-
namiento, si aparecieran, sin esperar a la próxima revisión.
Si el vehículo se utiliza frecuentemente para el arrastre de
remolques, reduzca el intervalo entre un mantenimiento
programado y el siguiente.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 191

192
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

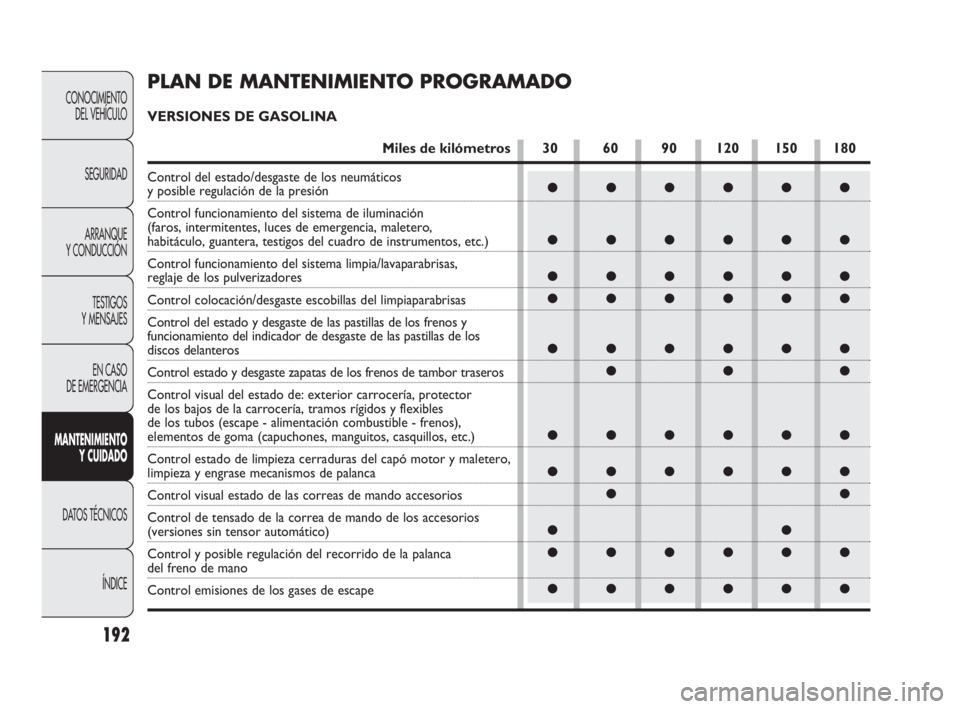

PLAN DE MANTENIMIENTO PROGRAMADO
VERSIONES DE GASOLINA
Miles de kilómetros 30 60 90 120 150 180
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control funcionamiento del sistema de iluminación
(faros, intermitentes, luces de emergencia, maletero,
habitáculo, guantera, testigos del cuadro de instrumentos, etc.)
Control funcionamiento del sistema limpia/lavaparabrisas,
reglaje de los pulverizadores
Control colocación/desgaste escobillas del limpiaparabrisas
Control del estado y desgaste de las pastillas de los frenos y
funcionamiento del indicador de desgaste de las pastillas de los
discos delanteros
Control estado y desgaste zapatas de los frenos de tambor traseros
Control visual del estado de: exterior carrocería, protector
de los bajos de la carrocería, tramos rígidos y flexibles
de los tubos (escape - alimentación combustible - frenos),
elementos de goma (capuchones, manguitos, casquillos, etc.)
Control estado de limpieza cerraduras del capó motor y maletero,
limpieza y engrase mecanismos de palanca
Control visual estado de las correas de mando accesorios
Control de tensado de la correa de mando de los accesorios
(versiones sin tensor automático)
Control y posible regulación del recorrido de la palanca
del freno de mano
Control emisiones de los gases de escape
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 192

193
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●

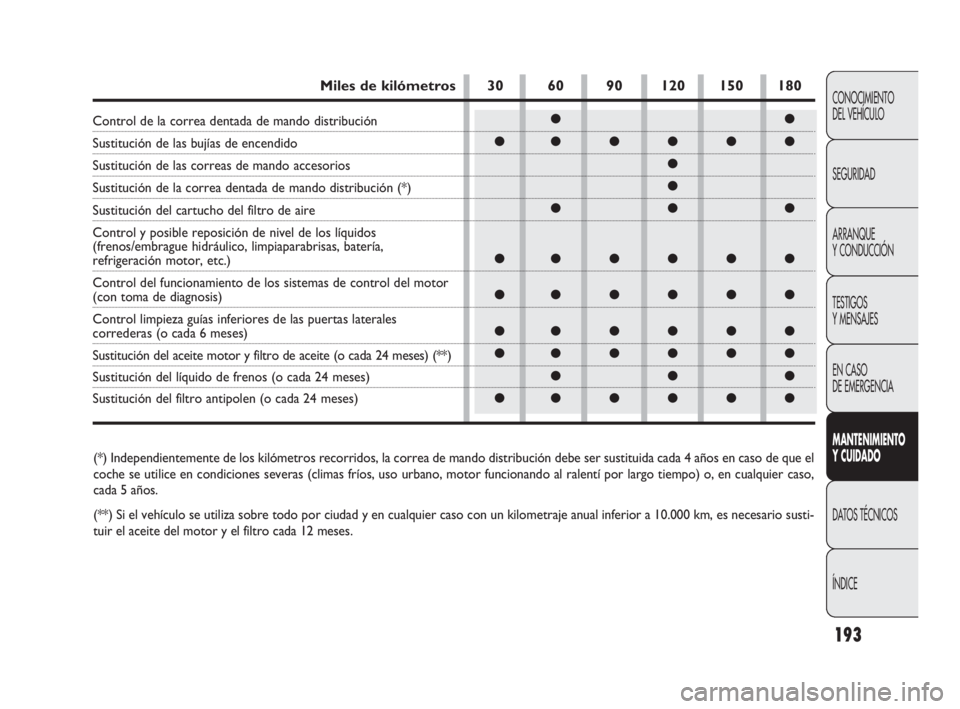

Miles de kilómetros 30 60 90 120 150 180
Control de la correa dentada de mando distribución
Sustitución de las bujías de encendido
Sustitución de las correas de mando accesorios
Sustitución de la correa dentada de mando distribución (*)
Sustitución del cartucho del filtro de aire
Control y posible reposición de nivel de los líquidos
(frenos/embrague hidráulico, limpiaparabrisas, batería,
refrigeración motor, etc.)
Control del funcionamiento de los sistemas de control del motor
(con toma de diagnosis)
Control limpieza guías inferiores de las puertas laterales
correderas (o cada 6 meses)
Sustitución del aceite motor y filtro de aceite (o cada 24 meses) (**)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 24 meses)
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe ser sustituida cada 4 años en caso de que el
coche se utilice en condiciones severas (climas fríos, uso urbano, motor funcionando al ralentí por largo tiempo) o, en cualquier caso,
cada 5 años.
(**) Si el vehículo se utiliza sobre todo por ciudad y en cualquier caso con un kilometraje anual inferior a 10.000 km, es necesario susti-
tuir el aceite del motor y el filtro cada 12 meses.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 193

194
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●
VERSIONES DIÉSEL SIN DPF (1.3 Multijet - 1.6 Multijet)
Miles de kilómetros 30 60 90 120 150 180
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control funcionamiento del sistema de iluminación
(faros, intermitentes, luces de emergencia, maletero, habitáculo,
vano portaobjetos, testigos del cuadro de instrumentos, etc.)
Control funcionamiento sistema limpia/lavaparabrisas
y posible reglaje de los pulverizadores
Control colocación/desgaste escobillas del limpiaparabrisas
Control del estado y desgaste de las pastillas de los frenos y
funcionamiento del indicador de desgaste de las pastillas
de los discos delanteros
Control estado y desgaste zapatas de los frenos de tambor traseros
Control visual del estado de: exterior carrocería, protector
de los bajos de la carrocería, tramos rígidos y flexibles
de los tubos (escape - alimentación combustible - frenos),
elementos de goma (capuchones, manguitos, casquillos, etc.)
Control estado de limpieza cerraduras del capó motor y maletero,
limpieza y engrase mecanismos de palanca
Control y posible reposición de nivel de los líquidos (frenos/embrague
hidráulico, limpiaparabrisas, batería, refrigeración motor, etc.)
Control de tensado de la correa de mando de los accesorios
(versiones sin tensor automático)
Control y posible regulación del recorrido de la palanca
del freno de mano
Control visual estado de las correas de mando accesorios
Control emisiones/humo de los gases de escape
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 194

195
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●

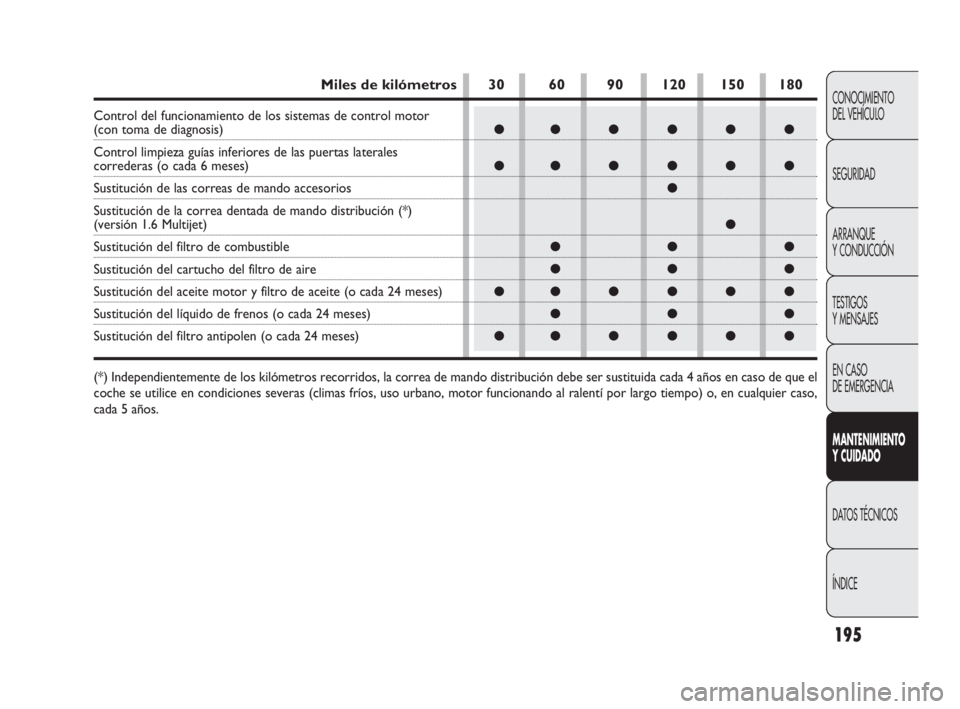

Miles de kilómetros 30 60 90 120 150 180
Control del funcionamiento de los sistemas de control motor (con toma de diagnosis)
Control limpieza guías inferiores de las puertas laterales
correderas (o cada 6 meses)
Sustitución de las correas de mando accesorios
Sustitución de la correa dentada de mando distribución (*)
(versión 1.6 Multijet)
Sustitución del filtro de combustible
Sustitución del cartucho del filtro de aire
Sustitución del aceite motor y filtro de aceite (o cada 24 meses)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 24 meses)
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe ser sustituida cada 4 años en caso de que el
coche se utilice en condiciones severas (climas fríos, uso urbano, motor funcionando al ralentí por largo tiempo) o, en cualquier caso,
cada 5 años.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 195

196
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●
●●●●●

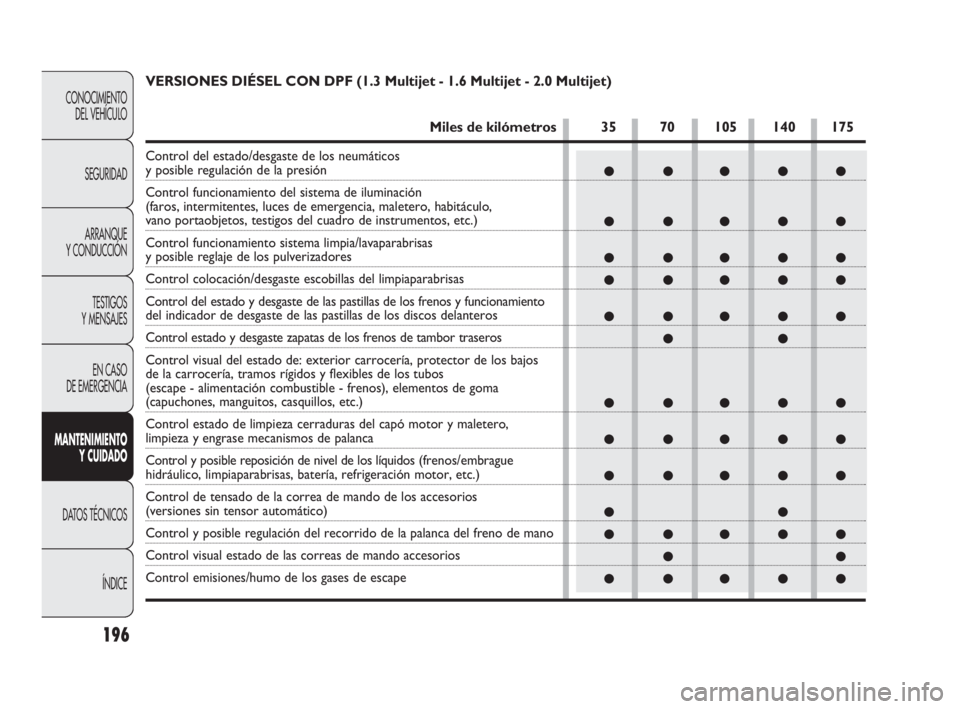

VERSIONES DIÉSEL CON DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Miles de kilómetros 35 70 105 140 175
Control del estado/desgaste de los neumáticos y posible regulación de la presión
Control funcionamiento del sistema de iluminación
(faros, intermitentes, luces de emergencia, maletero, habitáculo,
vano portaobjetos, testigos del cuadro de instrumentos, etc.)
Control funcionamiento sistema limpia/lavaparabrisas
y posible reglaje de los pulverizadores
Control colocación/desgaste escobillas del limpiaparabrisas
Control del estado y desgaste de las pastillas de los frenos y funcionamiento
del indicador de desgaste de las pastillas de los discos delanteros
Control estado y desgaste zapatas de los frenos de tambor traseros
Control visual del estado de: exterior carrocería, protector de los bajos
de la carrocería, tramos rígidos y flexibles de los tubos
(escape - alimentación combustible - frenos), elementos de goma
(capuchones, manguitos, casquillos, etc.)
Control estado de limpieza cerraduras del capó motor y maletero,
limpieza y engrase mecanismos de palanca
Control y posible reposición de nivel de los líquidos (frenos/embrague
hidráulico, limpiaparabrisas, batería, refrigeración motor, etc.)
Control de tensado de la correa de mando de los accesorios
(versiones sin tensor automático)
Control y posible regulación del recorrido de la palanca del freno de mano
Control visual estado de las correas de mando accesorios
Control emisiones/humo de los gases de escape
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 196

197
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe ser sustituida cada 4 años en caso de que el
coche se utilice en condiciones severas (climas fríos, uso urbano, motor funcionando al ralentí por largo tiempo) o, en cualquier caso,
cada 5 años.
(**) El aceite del motor y el filtro deben sustituirse según su estado, visualizado mediante un mensaje/testigo en el cuadro de instrumentos,
o de todos modos cada 24 meses.
Si el vehículo se utiliza sobre todo por ciudad, es necesario sustituir el aceite del motor y el filtro del aceite cada 12 meses.
● ●●●●
● ●●●●
●
●
●●
● ●●●●
●●
● ●●●●

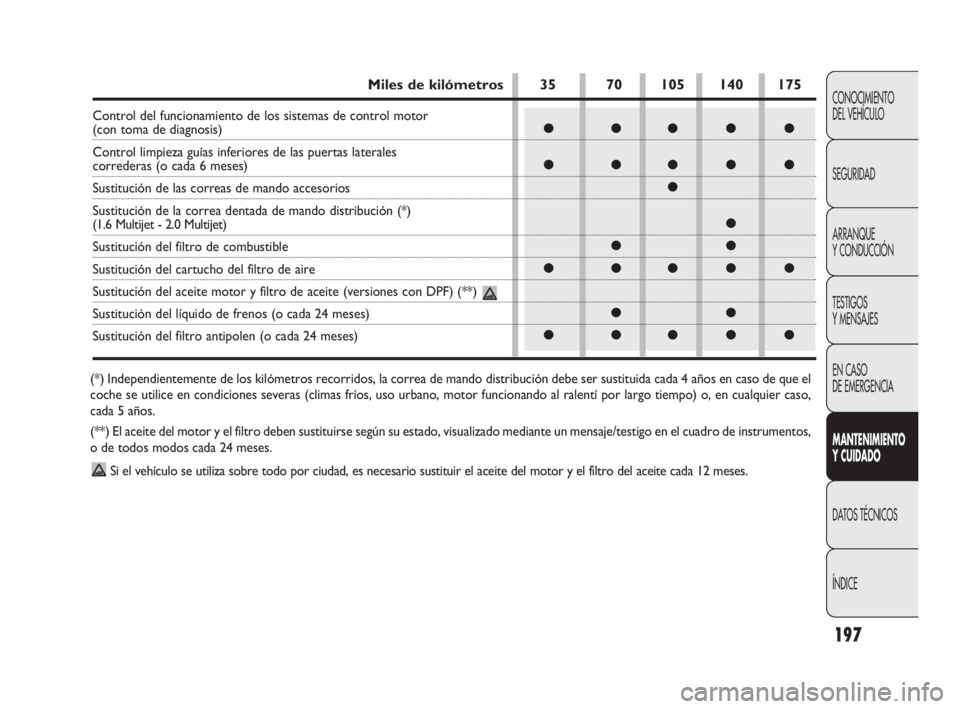

Miles de kilómetros 35 70 105 140 175
Control del funcionamiento de los sistemas de control motor (con toma de diagnosis)
Control limpieza guías inferiores de las puertas laterales
correderas (o cada 6 meses)
Sustitución de las correas de mando accesorios
Sustitución de la correa dentada de mando distribución (*)
(1.6 Multijet - 2.0 Multijet)
Sustitución del filtro de combustible
Sustitución del cartucho del filtro de aire
Sustitución del aceite motor y filtro de aceite (versiones con DPF) (**)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 24 meses)
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 197

198
USO EXIGENTE DEL VEHÍCULO
Si el vehículo se utiliza frecuentemente en alguna de las si-
guientes condiciones especialmente duras:
❒ arrastre de remolque;
❒ carreteras polvorientas;
❒ trayectos breves (menos de 7-8 km) y frecuentes con una
temperatura exterior a bajo cero;
❒ motor que funciona frecuentemente al ralentí o con-
ducción de largas distancias a baja velocidad (por ejem-
plo, entregas puerta a puerta), o en caso de inactividad
prolongada;
❒ recorridos urbanos;
es preciso realizar las siguientes comprobaciones con más
frecuencia de lo indicado en el Plan de Mantenimiento Pro-
gramado:
❒ control del estado y desgaste de las pastillas de los fre-
nos de disco delanteros;
❒ control de la limpieza de las cerraduras del capó motor
y el maletero, limpieza y lubricación de palancas;
❒ control visual del estado de: motor, cambio, transmisión,
tramos rígidos y flexibles de los tubos (escape - alimen-
tación combustible - frenos), elementos de goma (capu-
chones - manguitos - casquillos, etc.);
❒ control del estado de carga y nivel del líquido de la ba-
tería (electrólito) (debe ser realizado por personal es-
pecializado o en la Red de Asistencia Fiat - véase también
lo descrito en el apartado Batería en este capítulo);
❒ control visual del estado de las correas de mando de los
accesorios;
❒ control y, si fuera necesario, sustitución del filtro antipolen;
❒ control y, si fuera necesario, sustitución del filtro de aire.
CONTROLES PERIÓDICOS
Cada 1.000 km o antes de largos viajes compruebe y si
es preciso reponga:
❒ el nivel del líquido de refrigeración del motor;
❒ el nivel del líquido de frenos;
❒ el nivel del líquido lavaparabrisas;
❒ la presión y el estado de los neumáticos;
❒ el funcionamiento de la instalación de iluminación (fa-
ros, intermitentes, emergencia, etc.);
❒ el funcionamiento del limpia/lavaparabrisas y la po-
sición y el desgaste de las escobillas del limpiapara-
brisas/limpialuneta (para versiones/países donde es-
té previsto);
Cada 3.000 km compruebe y, si es necesario, reponga:
el nivel de aceite motor.
Le recomendamos utilizar los productos
PETRONAS
LUBRICANTS,
estudiados y realizados específicamen-
te para los vehículos Fiat (consulte la tabla Repostajes
en el capítulo Datos técnicos ).
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 198

199
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADO
DATOS TÉCNICOS
ÍNDICE

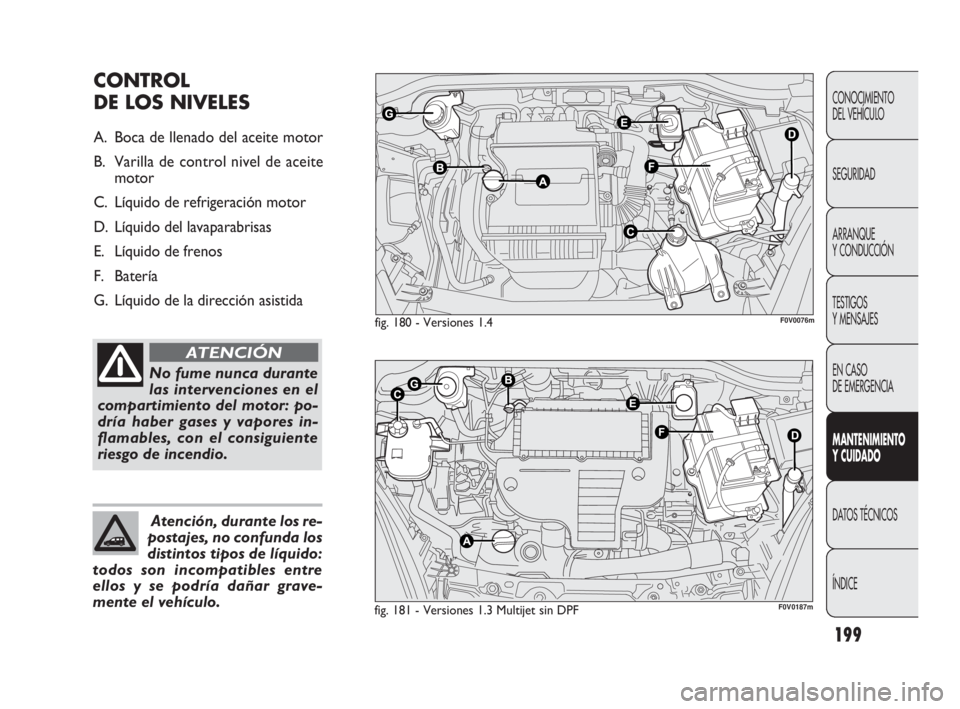

fig. 180 - Versiones 1.4
fig. 181 - Versiones 1.3 Multijet sin DPFF0V0076m
F0V0187m
CONTROL
DE LOS NIVELES
A. Boca de llenado del aceite motor
B. Varilla de control nivel de aceite
motor
C. Líquido de refrigeración motor
D. Líquido del lavaparabrisas
E. Líquido de frenos
F. Batería
G. Líquido de la dirección asistida
No fume nunca durante
las intervenciones en el
compartimiento del motor: po-
dría haber gases y vapores in-
flamables, con el consiguiente
riesgo de incendio.
ATENCIÓN
Atención, durante los re-
postajes, no confunda los
distintos tipos de líquido:
todos son incompatibles entre
ellos y se podría dañar grave-
mente el vehículo.
191-218 DOBLO LUM 2e ES 25-05-2010 8:40 Pagina 199
