FIAT DOBLO COMBI 2010 Návod na použitie a údržbu (in Slovak)

10
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

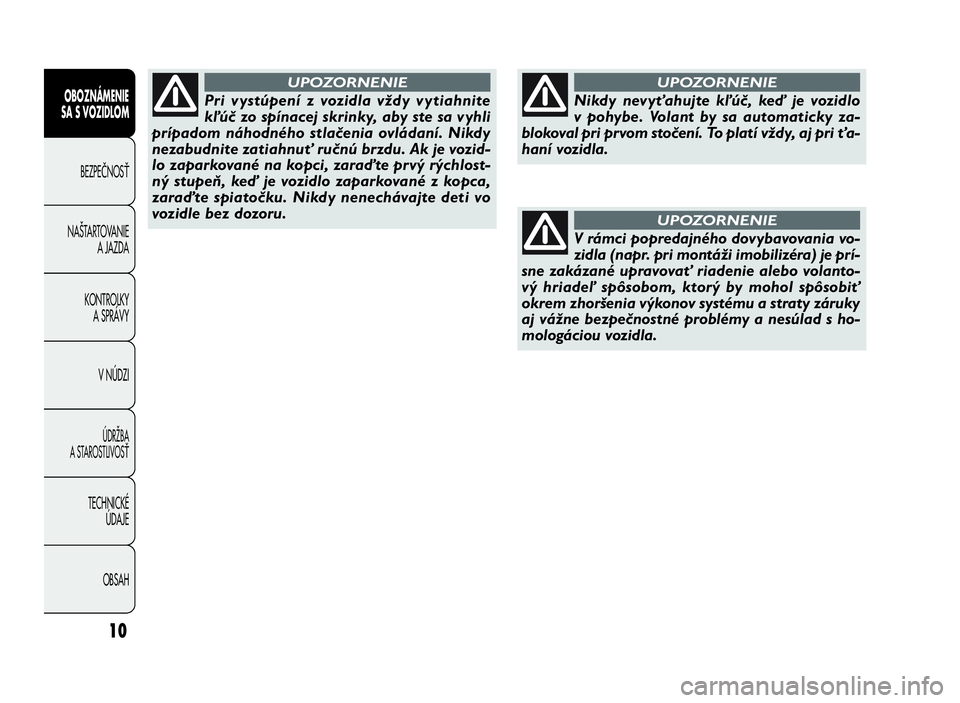

Nikdy nevyťahujte kľúč, keď je vozidlo
v pohybe. Volant by sa automaticky za-
blokoval pri prvom stočení. To platí vždy, aj pri ťa-
haní vozidla.
UPOZORNENIE
V rámci popredajného dovybavovania vo-
zidla (napr. pri montáži imobilizéra) je prí-
sne zakázané upravovať riadenie alebo volanto-
vý hriadeľ spôsobom, ktorý by mohol spôsobiť
okrem zhoršenia výkonov systému a straty záruky
aj vážne bezpečnostné problémy a nesúlad s ho-
mologáciou vozidla.
UPOZORNENIE
Pri vystúpení z vozidla vždy vytiahnite
kľúč zo spínacej skrinky, aby ste sa vyhli
prípadom náhodného stlačenia ovládaní. Nikdy
nezabudnite zatiahnuť ručnú brzdu. Ak je vozid-
lo zaparkované na kopci, zaraďte prvý rýchlost-
ný stupeň, keď je vozidlo zaparkované z kopca,
zaraďte spiatočku. Nikdy nenechávajte deti vo
vozidle bez dozoru.
UPOZORNENIE
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 10

11
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
PRÍSTROJOVÁ DOSKA
Verzie s digitálnym displejom
A Tachometer (ukazovateľ rýchlosti)
B Ukazovateľ hladiny paliva s kon-
trolkou rezervy
C Ukazovateľ teploty chladiacej kva-
paliny motora s kontrolkou maxi-
málnej teploty
D Otáčkomer
E Digitálny displej
Verzie s multifunkčným
displejom
A Tachometer (ukazovateľ rýchlosti)
B Ukazovateľ hladiny paliva s kon-
trolkou rezervy
C Ukazovateľ teploty chladiacej kva-
paliny motora s kontrolkou maxi-
málnej teploty
D Otáčkomer
E Multifunkčný displej
F0V0001mobr. 9
F0V0002mobr. 10
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 11

12
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0007mobr. 11F0V0008mobr. 12
OTÁČKOMER obr. 12
Otáčkomer podáva informácie o otáčkach motora za mi-
nútu.
UPOZORNENIE Systém kontroly elektronického vstre-
kovania zablokuje prísun paliva, keď je motor „pretáča-
ný“ s následnou stratou výkonu motora.
Ak je motor na minimálnych otáčkach, otáčkomer môže
ukazovať zvýšenie režimu postupne alebo náhle, podľa
situácie.
Takéto správanie sa je regulérne a nie je potrebné sa obá-
vať, nakoľko k tomu môže dôjsť napríklad pri zapnutí kli-
matizácie alebo elektroventilátora. V týchto prípadoch jem-
né zdvihnutie minimálneho režimu motora slúži na ochranu

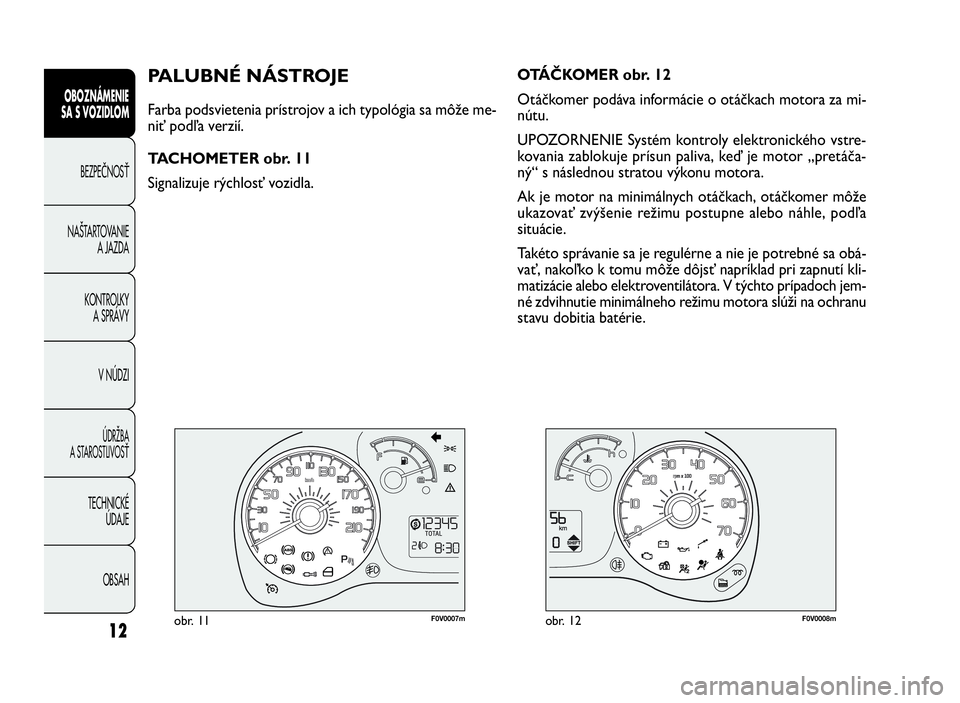

stavu dobitia batérie.PALUBNÉ NÁSTROJE
Farba podsvietenia prístrojov a ich typológia sa môže me-
niť podľa verzií.
TACHOMETER obr. 11
Signalizuje rýchlosť vozidla.
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 12

13
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0009mobr. 13
UKAZOVATEĽ TEPLOTY CHLADIACEJ
KVAPALINY MOTORA obr. 13
Šípka ukazuje teplotu chladiacej kvapaliny motora a začne
poskytovať informácie, keď teplota kvapaliny presiahne
zhruba50°C.
Pri normálnom používaní vozidla sa šípka môže pohybo-
vať v rôznych polohách v rámci oblúku vo vzťahu k pod-
mienkam používania vozidla.
C Nízka teplota chladiacej kvapaliny motora.
H Vysoká teplota chladiacej kvapaliny motora.
Rozsvietenie kontrolky B (pri niektorých verziách zobraze-
né spolu so správou na multifunkčnom displeji) ukazuje veľ-
ké zvýšenie teploty chladiacej kvapaliny; v takomto prípade
zastavte motor a obráťte sa na Autorizovaný servis Fiat. UKAZOVATEĽ HLADINY PALIVA obr. 13
Šípka ukazuje množstvo paliva v nádrži.
E prázdna nádrž.
F plná nádrž (viď odsek „Dopĺňanie vozidla“).
Rozsvietenie kontrolky A znamená, že v nádrži zostáva pri-
bližne 8-10 litrov paliva.
Nejazdite s takmer prázdnou nádržou: chýbajúce palivo
by mohlo poškodiť katalyzátor.
UPOZORNENIE Ak sa šípka ocitne na ukazovateli E s bli-
kajúcou kontrolkouA,znamená to, že sa na zariadení vy-
skytla chyba. V takom prípade sa obráťte na Autorizova-
ný servis Fiat a nechajte zariadenie skontrolovať.
Ak sa ručička teploty chladiacej kvapaliny
motora umiestní v červenej zóne, omamži-
te vypnite motor a obráťte sa na Autorizo-
vaný servis Fiat .
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 13

14
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

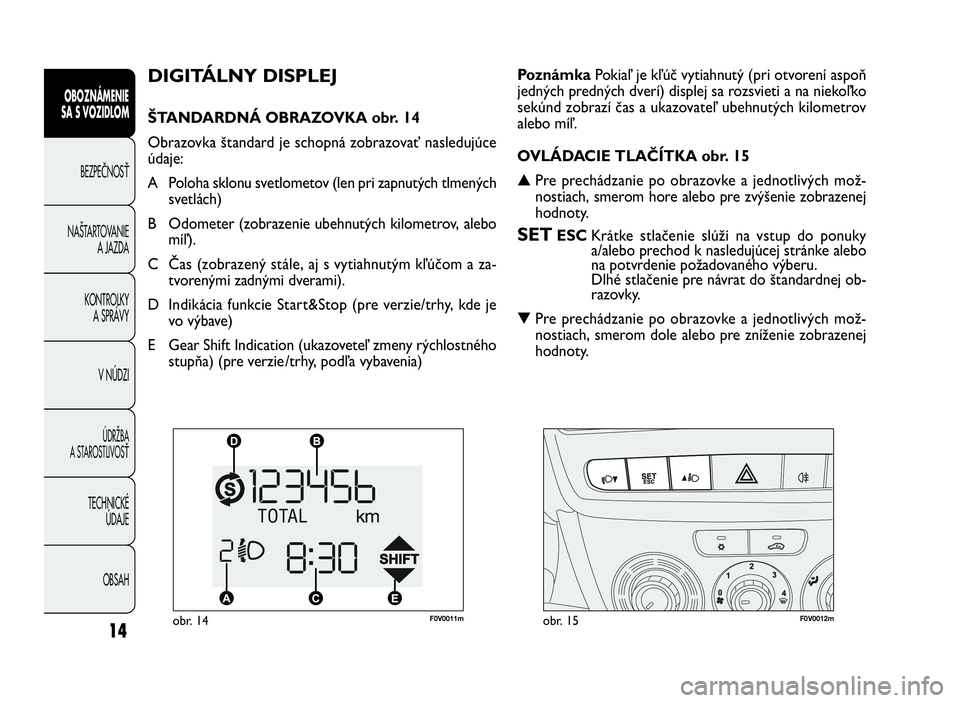

DIGITÁLNY DISPLEJ
ŠTANDARDNÁ OBRAZOVKA obr. 14
Obrazovka štandard je schopná zobrazovať nasledujúce
údaje:
A Poloha sklonu svetlometov (len pri zapnutých tlmených
svetlách)
B Odometer (zobrazenie ubehnutých kilometrov, alebo
míľ).
C Čas (zobrazený stále, aj s vytiahnutým kľúčom a za-
tvorenými zadnými dverami).
D Indikácia funkcie Start&Stop (pre verzie/trhy, kde je
vo výbave)
E Gear Shift Indication (ukazoveteľ zmeny rýchlostného
stupňa) (pre verzie /trhy, podľa vybavenia)PoznámkaPokiaľ je kľúč vytiahnutý (pri otvorení aspoň
jedných predných dverí) displej sa rozsvieti a na niekoľko
sekúnd zobrazí čas a ukazovateľ ubehnutých kilometrov
alebo míľ.
OVLÁDACIE TLAČÍTKA obr. 15
▲Pre prechádzanie po obrazovke a jednotlivých mož-
nostiach, smerom hore alebo pre zvýšenie zobrazenej
hodnoty.
SETESCKrátke stlačenie slúži na vstup do ponuky
a/alebo prechod k nasledujúcej stránke alebo
na potvrdenie požadovaného výberu.
Dlhé stlačenie pre návrat do štandardnej ob-
razovky.
▼Pre prechádzanie po obrazovke a jednotlivých mož-
nostiach, smerom dole alebo pre zníženie zobrazenej
hodnoty.
F0V0011mobr. 14F0V0012mobr. 15
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 14

15
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

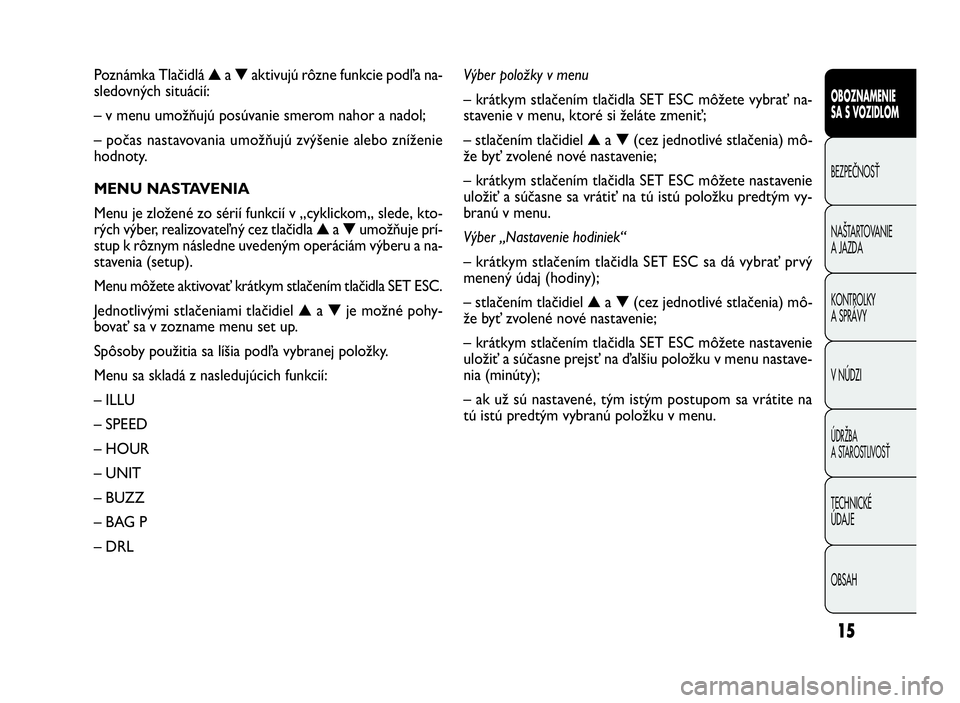

Poznámka Tlačidlá▲a▼aktivujú rôzne funkcie podľa na-
sledovných situácií:
– v menu umožňujú posúvanie smerom nahor a nadol;
– počas nastavovania umožňujú zvýšenie alebo zníženie
hodnoty.
MENU NASTAVENIA
Menu je zložené zo sérií funkcií v „cyklickom„ slede, kto-
rých výber, realizovateľný cez tlačidla▲a▼umožňuje prí-
stup k rôznym následne uvedeným operáciám výberu a na-
stavenia (setup).
Menu môžete aktivovať krátkym stlačením tlačidla SET ESC.
Jednotlivými stlačeniami tlačidiel▲a▼je možné pohy-
bovať sa v zozname menu set up.
Spôsoby použitia sa líšia podľa vybranej položky.
Menu sa skladá z nasledujúcich funkcií:
– ILLU
– SPEED
– HOUR
– UNIT
– BUZZ
–BAGP
– DRLVýber položky v menu
– krátkym stlačením tlačidla SET ESC môžete vybrať na-
stavenie v menu, ktoré si želáte zmeniť;
– stlačením tlačidiel▲a▼(cez jednotlivé stlačenia) mô-
že byť zvolené nové nastavenie;
– krátkym stlačením tlačidla SET ESC môžete nastavenie
uložiť a súčasne sa vrátiť na tú istú položku predtým vy-
branú v menu.
Výber „Nastavenie hodiniek“
– krátkym stlačením tlačidla SET ESC sa dá vybrať prvý
menený údaj (hodiny);
– stlačením tlačidiel▲a▼(cez jednotlivé stlačenia) mô-
že byť zvolené nové nastavenie;
– krátkym stlačením tlačidla SET ESC môžete nastavenie
uložiť a súčasne prejsť na ďalšiu položku v menu nastave-
nia (minúty);
– ak už sú nastavené, tým istým postupom sa vrátite na
tú istú predtým vybranú položku v menu.
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 15

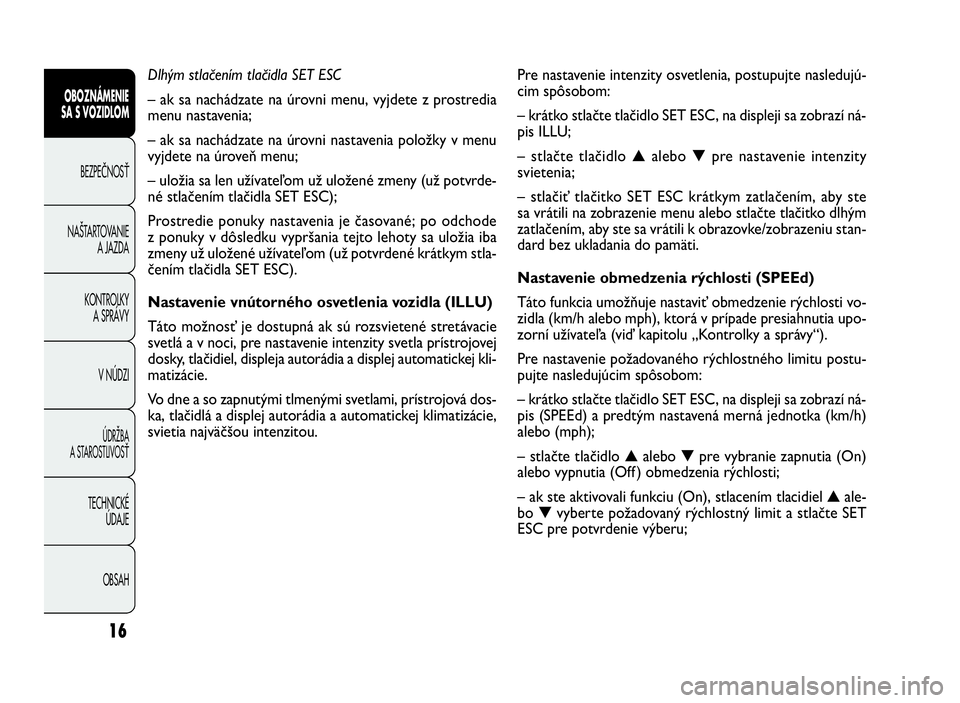

Pre nastavenie intenzity osvetlenia, postupujte nasledujú-
cim spôsobom:
– krátko stlačte tlačidlo SET ESC, na displeji sa zobrazí ná-
pis ILLU;
– stlačte tlačidlo▲alebo▼pre nastavenie intenzity
svietenia;
– stlačiť tlačitko SET ESC krátkym zatlačením, aby ste
sa vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti.
Nastavenie obmedzenia rýchlosti (SPEEd)
Táto funkcia umožňuje nastaviť obmedzenie rýchlosti vo-
zidla (km/h alebo mph), ktorá v prípade presiahnutia upo-
zorní užívateľa (viď kapitolu „Kontrolky a správy“).
Pre nastavenie požadovaného rýchlostného limitu postu-
pujte nasledujúcim spôsobom:
– krátko stlačte tlačidlo SET ESC, na displeji sa zobrazí ná-
pis (SPEEd) a predtým nastavená merná jednotka (km/h)
alebo (mph);
– stlačte tlačidlo▲alebo▼pre vybranie zapnutia (On)
alebo vypnutia (Off ) obmedzenia rýchlosti;
– ak ste aktivovali funkciu (On), stlacením tlacidiel▲ale-
bo▼vyberte požadovaný rýchlostný limit a stlačte SET
ESC pre potvrdenie výberu; Dlhým stlačením tlačidla SET ESC
– ak sa nachádzate na úrovni menu, vyjdete z prostredia
menu nastavenia;
– ak sa nachádzate na úrovni nastavenia položky v menu
vyjdetenaúroveňmenu;
– uložia sa len užívateľom už uložené zmeny (už potvrde-
né stlačením tlačidla SET ESC);
Prostredie ponuky nastavenia je časované; po odchode
z ponuky v dôsledku vypršania tejto lehoty sa uložia iba
zmeny už uložené užívateľom (už potvrdené krátkym stla-
čením tlačidla SET ESC).
Nastavenie vnútorného osvetlenia vozidla (ILLU)
Táto možnosť je dostupná ak sú rozsvietené stretávacie
svetlá a v noci, pre nastavenie intenzity svetla prístrojovej
dosky, tlačidiel, displeja autorádia a displej automatickej kli-
matizácie.
Vo dne a so zapnutými tlmenými svetlami, prístrojová dos-
ka, tlačidlá a displej autorádia a automatickej klimatizácie,
svietia najväčšou intenzitou.
16
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 16

17

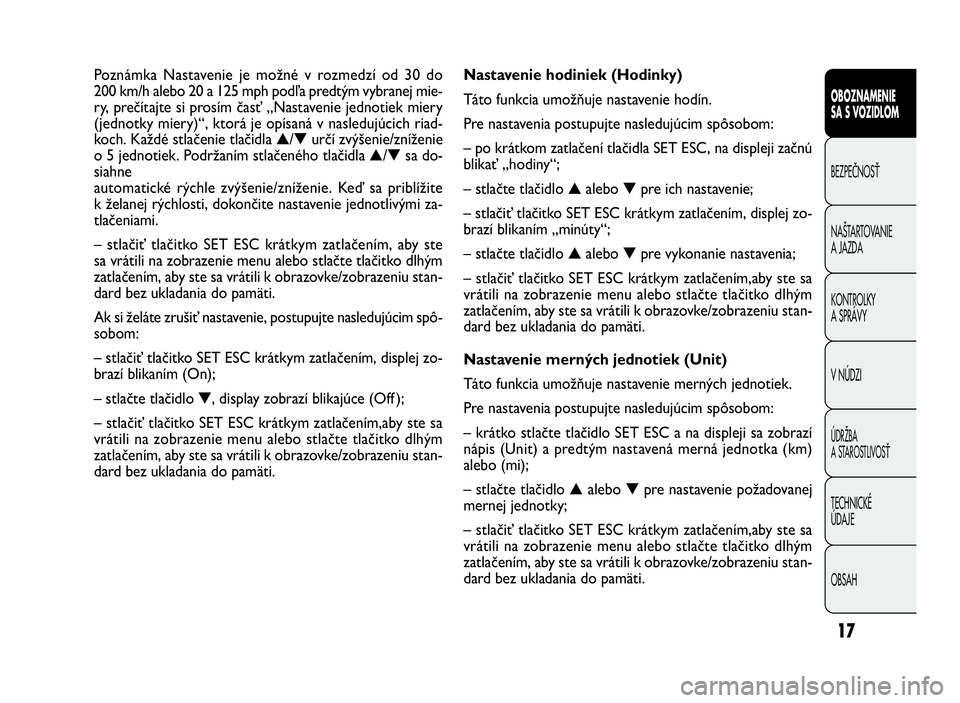

Nastavenie hodiniek (Hodinky)
Táto funkcia umožňuje nastavenie hodín.
Pre nastavenia postupujte nasledujúcim spôsobom:
– po krátkom zatlačení tlačidla SET ESC, na displeji začnú
blikať „hodiny“;
– stlačte tlačidlo▲alebo▼pre ich nastavenie;
– stlačiť tlačitko SET ESC krátkym zatlačením, displej zo-
brazí blikaním „minúty“;
– stlačte tlačidlo▲alebo▼pre vykonanie nastavenia;
– stlačiť tlačitko SET ESC krátkym zatlačením,aby ste sa
vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti.
Nastavenie merných jednotiek (Unit)
Táto funkcia umožňuje nastavenie merných jednotiek.
Pre nastavenia postupujte nasledujúcim spôsobom:
– krátko stlačte tlačidlo SET ESC a na displeji sa zobrazí
nápis (Unit) a predtým nastavená merná jednotka (km)
alebo (mi);
– stlačte tlačidlo▲alebo▼pre nastavenie požadovanej
mernej jednotky;
– stlačiť tlačitko SET ESC krátkym zatlačením,aby ste sa
vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti. Poznámka Nastavenie je možné v rozmedzí od 30 do
200 km/h alebo 20 a 125 mph podľa predtým vybranej mie-
ry, prečítajte si prosím časť „Nastavenie jednotiek miery
(jednotky miery)“, ktorá je opísaná v nasledujúcich riad-
koch. Každé stlačenie tlačidla▲/▼určí zvýšenie/zníženie
o 5 jednotiek. Podržaním stlačeného tlačidla▲/▼sa do-
siahne
automatické rýchle zvýšenie/zníženie. Keď sa priblížite
k želanej rýchlosti, dokončite nastavenie jednotlivými za-
tlačeniami.
– stlačiť tlačitko SET ESC krátkym zatlačením, aby ste
sa vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti.
Ak si želáte zrušiť nastavenie, postupujte nasledujúcim spô-
sobom:
– stlačiť tlačitko SET ESC krátkym zatlačením, displej zo-
brazí blikaním (On);
– stlačte tlačidlo▼, display zobrazí blikajúce (Off );
– stlačiť tlačitko SET ESC krátkym zatlačením,aby ste sa
vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 17

18
❒stlačením tlačidiel▲alebo▼vyberte (Áno) (pre po-
tvrdenie aktivácie/deaktivácie) alebo (Nie) (pre o miet-
nutie);
❒krátkym stlačením tlačidla SET ESC sa zobrazí správa
potvrdenia a vrátite sa na obrazovku ponuky alebo
dlhým stlačením tlačidla sa zobrazí štandardná obrazovka
bez potvrdenia voľby.
Denné prevádzkové svetlá (D.R.L.)
Táto funkcia umožňuje aktivovať/deaktivovať denné pre-
vádzkové svetlá.
Pre aktiváciu alebo deaktiváciu tejto funkcie postupujte
nasledujúcim spôsobom:
– krátko stlačte tlačidlo SET ESC, na displeji sa zobrazí
nápis DRL;
– stlačte tlačidlo▲alebo▼pre vybranie zapnutia (On)
alebo vypnutia (Off ) obmedzenia rýchlosti;
– krátko stlačte tlačidlo SET ESC pre návrat do predchá-
dzajúceho zobrazenia podmenu alebo stlačte tlačidlo dlho

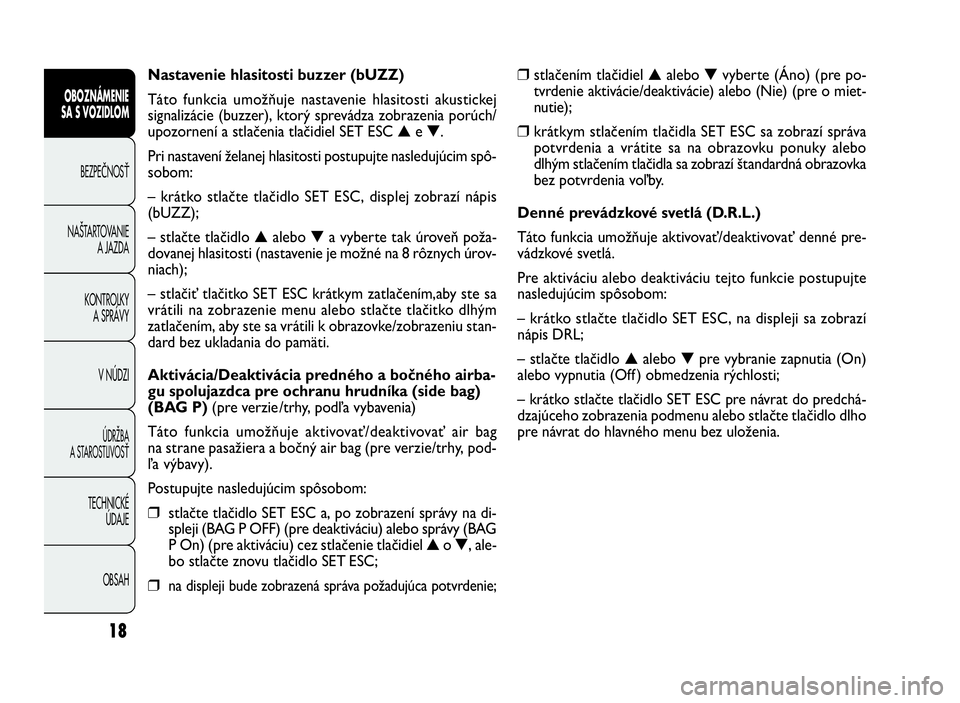

pre návrat do hlavného menu bez uloženia. Nastavenie hlasitosti buzzer (bUZZ)
Táto funkcia umožňuje nastavenie hlasitosti akustickej
signalizácie (buzzer), ktorý sprevádza zobrazenia porúch/
upozornení a stlačenia tlačidiel SET ESC▲e▼.
Pri nastavení želanej hlasitosti postupujte nasledujúcim spô-
sobom:
– krátko stlačte tlačidlo SET ESC, displej zobrazí nápis
(bUZZ);
– stlačte tlačidlo▲alebo▼a vyberte tak úroveň poža-
dovanej hlasitosti (nastavenie je možné na 8 rôznych úrov-
niach);
– stlačiť tlačitko SET ESC krátkym zatlačením,aby ste sa
vrátili na zobrazenie menu alebo stlačte tlačitko dlhým
zatlačením, aby ste sa vrátili k obrazovke/zobrazeniu stan-
dard bez ukladania do pamäti.
Aktivácia/Deaktivácia predného a bočného airba-
gu spolujazdca pre ochranu hrudníka (side bag)
(BAG P)(pre verzie /trhy, podľa vybavenia)
Táto funkcia umožňuje aktivovať/deaktivovať air bag
na strane pasažiera a bočný air bag (pre verzie/trhy, pod-
ľa výbavy).
Postupujte nasledujúcim spôsobom:
❒stlačte tlačidlo SET ESC a, po zobrazení správy na di-
spleji (BAG P OFF) (pre deaktiváciu) alebo správy (BAG
P On) (pre aktiváciu) cez stlačenie tlačidiel▲o▼,ale-
bo stlačte znovu tlačidlo SET ESC;
❒na displeji bude zobrazená správa požadujúca potvrdenie;
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 18

19
F0V0038mobr. 16F0V0012mobr. 17
F Indikácia funkcie Start&Stop (pre verzie/trhy, podľa vy-
bavenia)
G Gear Shift Indication (ukazoveteľ zmeny rýchlostného
stupňa) (pre verzie /trhy, podľa vybavenia)
Poznámka Po otvorení predných dverí sa displej zapne
a na niekoľko sekúnd zobrazí hodinu a ubehnuté kilomet-
re, alebo míle.
TLAČIDLÁ OVLÁDANIA obr. 17
▲Pre prechádzanie po obrazovke a jednotlivých mož-
nostiach, smerom hore alebo pre zvýšenie zobrazenej
hodnoty.
SETESCKrátke stlačenie slúži na vstup do ponuky
a/alebo prechod k nasledujúcej stránke alebo
na potvrdenie požadovaného výberu. Dlhé
stlačenie slúži na návrat do štandardného
zobrazenia.
▼Pre prechádzanie po obrazovke a jednotlivých mož-
nostiach, smerom dole alebo pre zníženie zobrazenej
hodnoty.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
VNÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

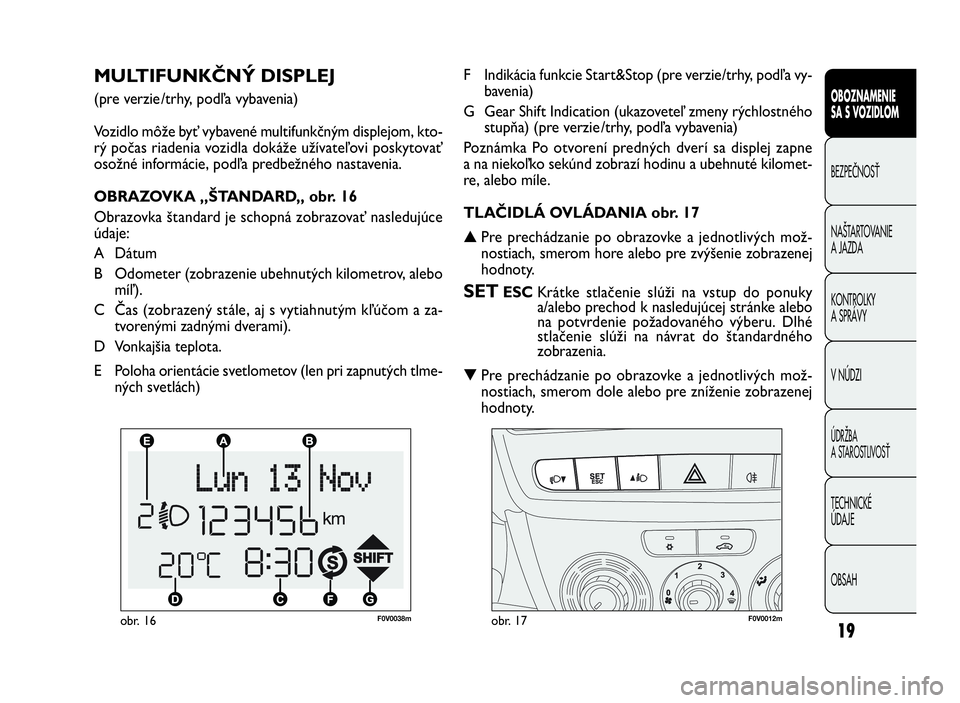

MULTIFUNKČNÝ DISPLEJ
(pre verzie /trhy, podľa vybavenia)
Vozidlo môže byť vybavené multifunkčným displejom, kto-
rý počas riadenia vozidla dokáže užívateľovi poskytovať
osožné informácie, podľa predbežného nastavenia.
OBRAZOVKA „ŠTANDARD„ obr. 16
Obrazovka štandard je schopná zobrazovať nasledujúce
údaje:
A Dátum
B Odometer (zobrazenie ubehnutých kilometrov, alebo
míľ).
C Čas (zobrazený stále, aj s vytiahnutým kľúčom a za-
tvorenými zadnými dverami).
D Vonkajšia teplota.
E Poloha orientácie svetlometov (len pri zapnutých tlme-
ných svetlách)
001-034 DOBLO LUM 2e SK 28-05-2010 15:59 Pagina 19
