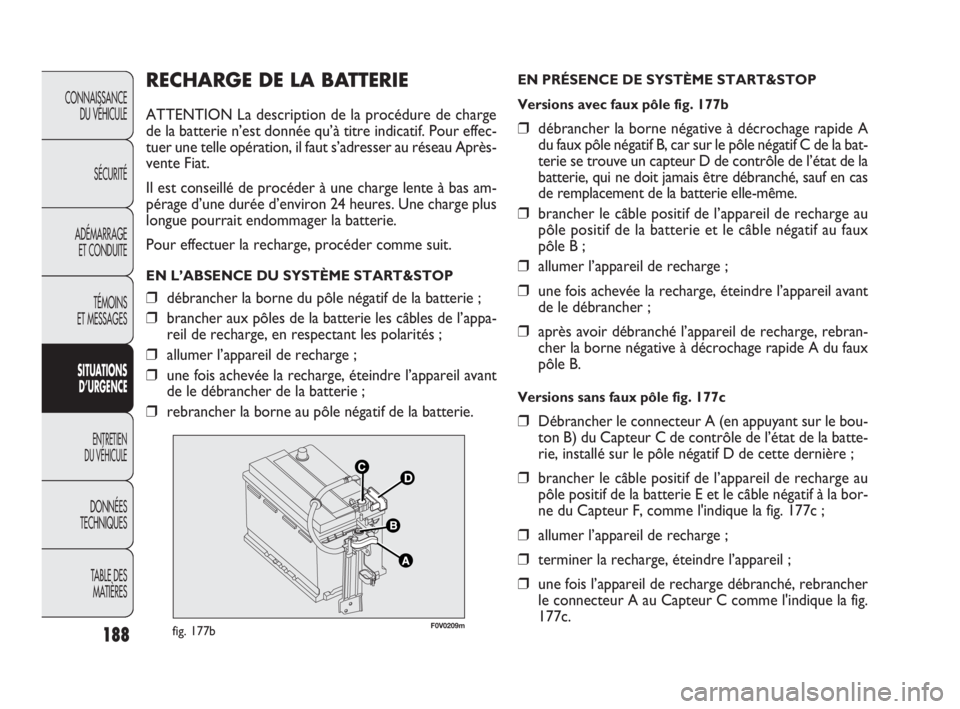

RECHARGE DE LA BATTERIE
ATTENTION La description de la procédure de charge
de la batterie n’est donnée qu’à titre indicatif. Pour effec-
tuer une telle opération, il faut s’adresser au réseau Après-
vente Fiat.
Il est conseillé de procéder à une charge lente à bas am-
pérage d’une durée d’environ 24 heures. Une charge plus
longue pourrait endommager la batterie.
Pour effectuer la recharge, procéder comme suit.
EN L’ABSENCE DU SYSTÈME START&STOP
❒débrancher la borne du pôle négatif de la batterie ;
❒brancher aux pôles de la batterie les câbles de l’appa-
reil de recharge, en respectant les polarités ;
❒allumer l’appareil de recharge ;
❒une fois achevée la recharge, éteindre l’appareil avant
de le débrancher de la batterie ;
❒rebrancher la borne au pôle négatif de la batterie.
F0V0209mfig. 177b
EN PRÉSENCE DE SYSTÈME START&STOP
Versions avec faux pôle fig. 177b
❒débrancher la borne négative à décrochage rapide A
du faux pôle négatif B, car sur le pôle négatif C de la bat-
terie se trouve un capteur D de contrôle de l’état de la
batterie, qui ne doit jamais être débranché, sauf en cas
de remplacement de la batterie elle-même.
❒brancher le câble positif de l’appareil de recharge au
pôle positif de la batterie et le câble négatif au faux
pôle B ;
❒allumer l’appareil de recharge ;
❒une fois achevée la recharge, éteindre l’appareil avant
de le débrancher ;
❒après avoir débranché l’appareil de recharge, rebran-
cher la borne négative à décrochage rapide A du faux
pôle B.
Versions sans faux pôle fig. 177c
❒Débrancher le connecteur A (en appuyant sur le bou-
ton B) du Capteur C de contrôle de l’état de la batte-
rie, installé sur le pôle négatif D de cette dernière ;
❒brancher le câble positif de l’appareil de recharge au
pôle positif de la batterie E et le câble négatif à la bor-
ne du Capteur F, comme l'indique la fig. 177c ;
❒allumer l’appareil de recharge ;
❒terminer la recharge, éteindre l’appareil ;
❒une fois l’appareil de recharge débranché, rebrancher
le connecteur A au Capteur C comme l'indique la fig.
177c.
