FIAT DOBLO COMBI 2011 Instructieboek (in Dutch)

180
F0V0072mfig. 170


F0V0176mfig. 171

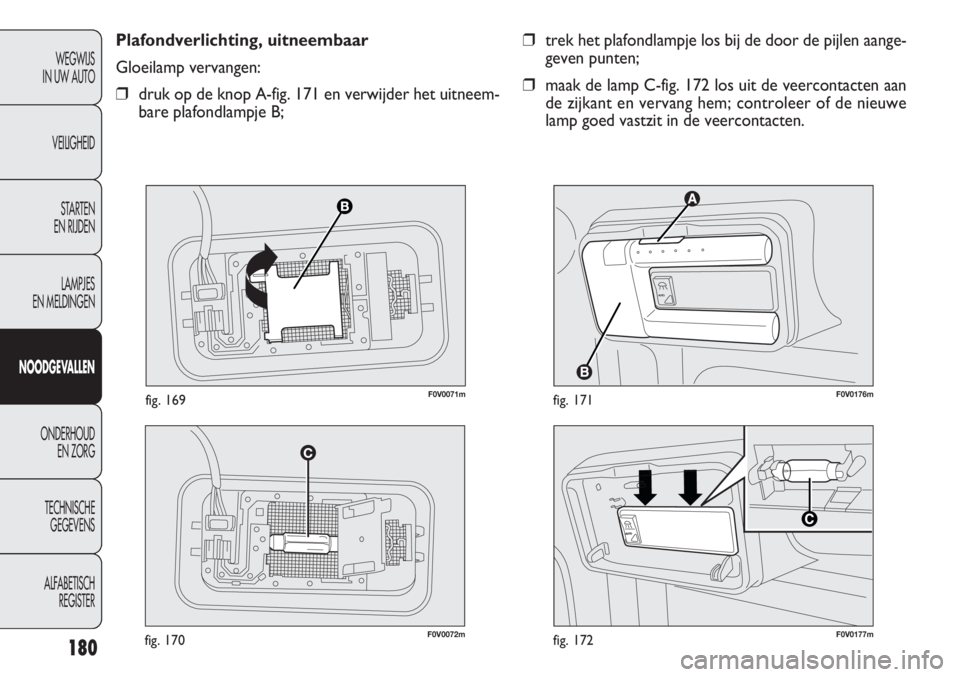

❒trek het plafondlampje los bij de door de pijlen aange-
geven punten;
❒maak de lamp C-fig. 172 los uit de veercontacten aan
de zijkant en vervang hem; controleer of de nieuwe
lamp goed vastzit in de veercontacten. Plafondverlichting, uitneembaar
Gloeilamp vervangen:
❒druk op de knop A-fig. 171 en verwijder het uitneem-
bare plafondlampje B;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0071mfig. 169
F0V0177mfig. 172

181
F0V0088mfig. 173

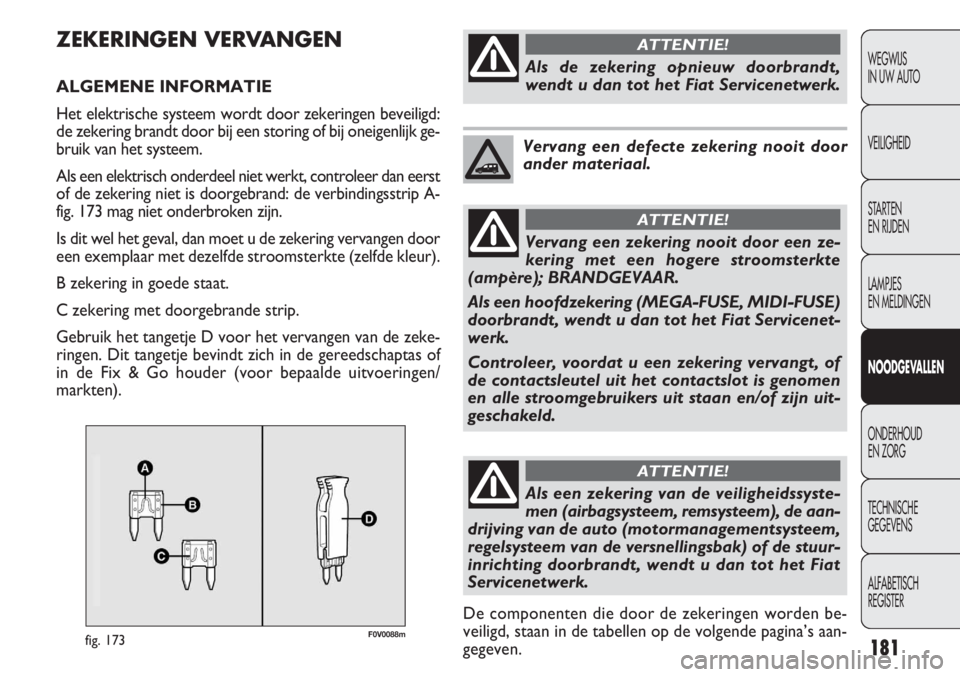

ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd:
de zekering brandt door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een elektrisch onderdeel niet werkt, controleer dan eerst
of de zekering niet is doorgebrand: de verbindingsstrip A-
fig. 173 mag niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door
een exemplaar met dezelfde stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
Gebruik het tangetje D voor het vervangen van de zeke-
ringen. Dit tangetje bevindt zich in de gereedschaptas of
in de Fix & Go houder (voor bepaalde uitvoeringen/
markten).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de zekering opnieuw doorbrandt,
wendt u dan tot het Fiat Servicenetwerk.
ATTENTIE!
Vervang een defecte zekering nooit door
ander materiaal.
Vervang een zekering nooit door een ze-
kering met een hogere stroomsterkte
(ampère); BRANDGEVAAR.
Als een hoofdzekering (MEGA-FUSE, MIDI-FUSE)
doorbrandt, wendt u dan tot het Fiat Servicenet-
werk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomgebruikers uit staan en/of zijn uit-
geschakeld.
ATTENTIE!
De componenten die door de zekeringen worden be-
veiligd, staan in de tabellen op de volgende pagina’s aan-
gegeven.
Als een zekering van de veiligheidssyste-
men (airbagsysteem, remsysteem), de aan-
drijving van de auto (motormanagementsysteem,
regelsysteem van de versnellingsbak) of de stuur-
inrichting doorbrandt, wendt u dan tot het Fiat
Servicenetwerk.
ATTENTIE!

182
F0V0081mfig. 174F0V0089mfig. 175
ZEKERINGENKAST MOTORRUIMTE
De zekeringenkast bevindt zich rechts van de motor, naast
de accu. Draai voor toegang tot de zekeringenkast de twee
schroeven B los en verwijder het beschermdeksel A.
Als de motorruimte moet worden uitges-
poten, zorg dan dat de waterstraal niet
direct op de zekeringenkast in de motor-
ruimte wordt gericht.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

183
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Relais achterklepontgrendeling (Cargo-uitvoering) F09 10 175
Eentonige claxon F10 10 175
Grootlicht F14 15 175
Extra verwarming PTC 1 (dieseluitvoeringen) F15 30 175
Aircocompressor F19 7,5 175
Achterruitverwarming F20 30 175
Elektrische brandstofpomp in tank F21 15 175
Mistlampen voor F30 15 175
Magneetkleppen methaansysteem F84 10 175
Stekkerdoos interieur, stekkerdoos achter F85 30 175
Aansteker, stoelverwarming F86 30 175
Accuconditiesensor IBS voor Start&Stop-systeem F87 5 175
Verwarming buitenspiegels F88 7,5 175

184
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0082mfig. 176F0V0083mfig. 177

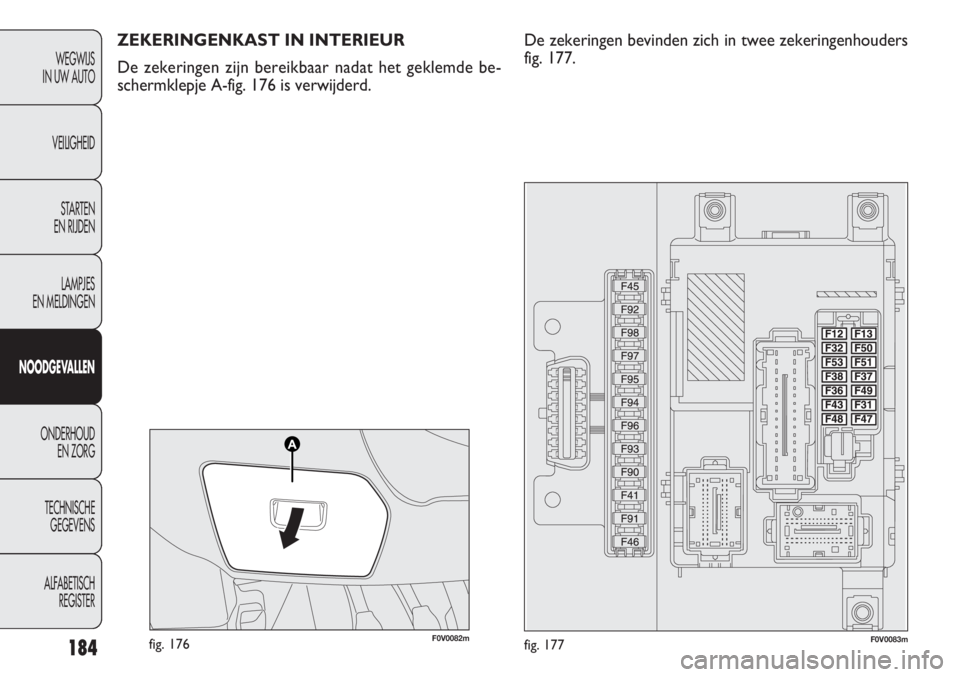

ZEKERINGENKAST IN INTERIEUR
De zekeringen zijn bereikbaar nadat het geklemde be-
schermklepje A-fig. 176 is verwijderd.De zekeringen bevinden zich in twee zekeringenhouders
fig. 177.

185
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Dimlicht rechts F12 7,5 177
Plafondlampje voor, plafondlampje achter, zonneklepverlichting,
dorpelverlichting, bagageruimteverlichting F32 7,5 177
Instrumentenpaneel F53 5 177
Slotmotoren portiervergrendeling, dead lock-actuatoren, motor
achterklepontgrendeling F38 20 177
+ Accu voor voeding EOBD-diagnosestekker, regeleenheid automatische
klimaatregeling, sirene diefstalalarm, autoradio, convergence-regeleenheid
Blue&Me™, regeleenheid bandenspanningscontrole F36 10 177
Ruitensproeier-/achterruitsproeierpomp F43 15 177
Motor ruitbediening in voorportier passagierszijde F48 20 177
Dimlicht links, koplampverstelling F13 7,5 177
INT-voeding voor rempedaalschakelaar, koppelingspedaalschakelaar,
interieurverwarming, convergence-regeleenheid Blue&Me™,
inbouwvoorbereiding autoradio F51 7,5 177
INT-voeding voor instrumentenpaneel, rempedaalschakelaar,
derde remlicht F37 5 177
INT-voeding voor verlichting bedieningspanelen, regeleenheid parkeersensoren,
regeleenheid bandenspanningscontrole, buitenspiegelverstelling,
regensensor, regeleenheid opendak, infotelematica-aansluiting my-port F49 5 177

186
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

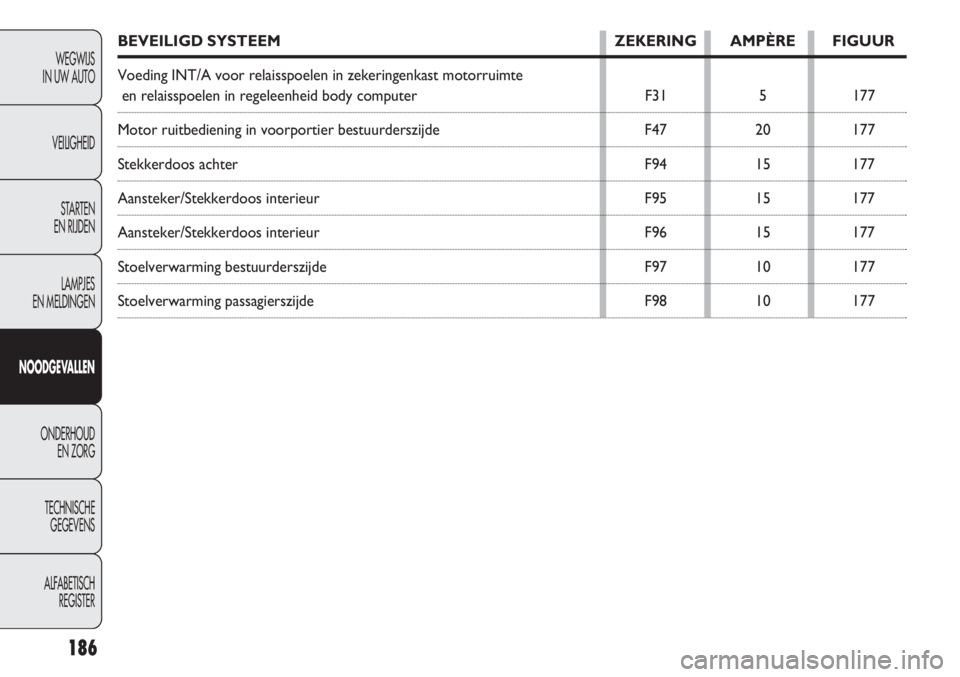

BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer F31 5 177
Motor ruitbediening in voorportier bestuurderszijde F47 20 177
Stekkerdoos achter F94 15 177
Aansteker/Stekkerdoos interieur F95 15 177
Aansteker/Stekkerdoos interieur F96 15 177
Stoelverwarming bestuurderszijde F97 10 177
Stoelverwarming passagierszijde F98 10 177

187
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACCU OPLADEN
BELANGRIJK De beschrijving voor het opladen van de ac-
cu dient slechts ter informatie. Wendt u bij voorkeur tot
het Fiat Servicenetwerk om deze werkzaamheden uit te
laten voeren.
We raden u aan de accu langzaam en met een lage stroom-
sterkte (ampèrage) gedurende ca. 24 uur op te laden. Als
u de accu langer oplaadt, kan de accu worden beschadigd.
Ga voor het opladen als volgt te werk:
F0V0209mfig. 177b
ZONDER START&STOP-SYSTEEM
❒maak de klem los van de minpool op de accu;
❒sluit de kabels van het laadapparaat aan op de accupo-
len; let hierbij op de polariteit;
❒schakel de acculader in;
❒schakel aan het einde van het opladen eerst de accu-
lader uit en koppel dan de accu los;
❒sluit de klem weer aan op de minpool van de accu.
BIJ AANWEZIGHEID VAN HET
START&STOP-SYSTEEM
Uitvoeringen met secundaire pool (fig. 177b)
❒koppel de minklem met de snelspanner A los van de
secundaire minpool B, omdat minpool C van de accu is
voorzien van een sensor D voor de controle van de ac-
cuconditie, die nooit mag worden losgekoppeld (behal-
ve als de accu wordt vervangen);
❒verbind de kabel van de pluspool van de acculader met
de pluspool van de accu en de minkabel met de se-
cundaire minpool B;
❒schakel de acculader in;
❒schakel aan het einde van het opladen eerst de accu-
lader uit en koppel dan de accu los;
❒sluit, na het loskoppelen van het laadapparaat, de min-
klem met de snelspanner A weer aan op de secundai-
re minpool B.

188
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De vloeistof in de accu is giftig en corro-
sief. Vermijd het contact met de huid en
de ogen. Het opladen van de accu moet worden
uitgevoerd in een goed geventileerde ruimte, ver
verwijderd van open vuur en vonkvormende ap-
paraten: brand- en ontploffingsgevaar.
ATTENTIE!
Probeer een bevroren accu niet op te la-
den: eerst moet de accu ontdooid worden,
anders loopt u het risico dat de accu ontploft. Als
de accu bevroren is geweest, moet door deskun-
dig personeel worden gecontroleerd of de cellen
niet beschadigd zijn en of de bak geen scheuren
vertoont, waardoor de giftige en corrosieve vloei-
stof kan weglekken.
ATTENTIE!
F0V0213mfig. 177c
Uitvoeringen zonder secundaire pool (fig. 177c)
❒Koppel de aansluiting A (door bediening van knop B)
los van de accuconditiesensor C, die op de minpool
D van de accu is gemonteerd;
❒verbind de pluskabel van de acculader met de pluspool
E van de accu en de minkabel met de aansluiting op sen-
sor F zoals in figuur 177c is aangegeven;
❒schakel de acculader in;
❒schakel aan het einde van het opladen de acculader uit;
❒sluit, na het loskoppelen van het laadapparaat, de aan-
sluiting A weer aan op sensor C zoals in figuur 177c
is aangegeven.

189

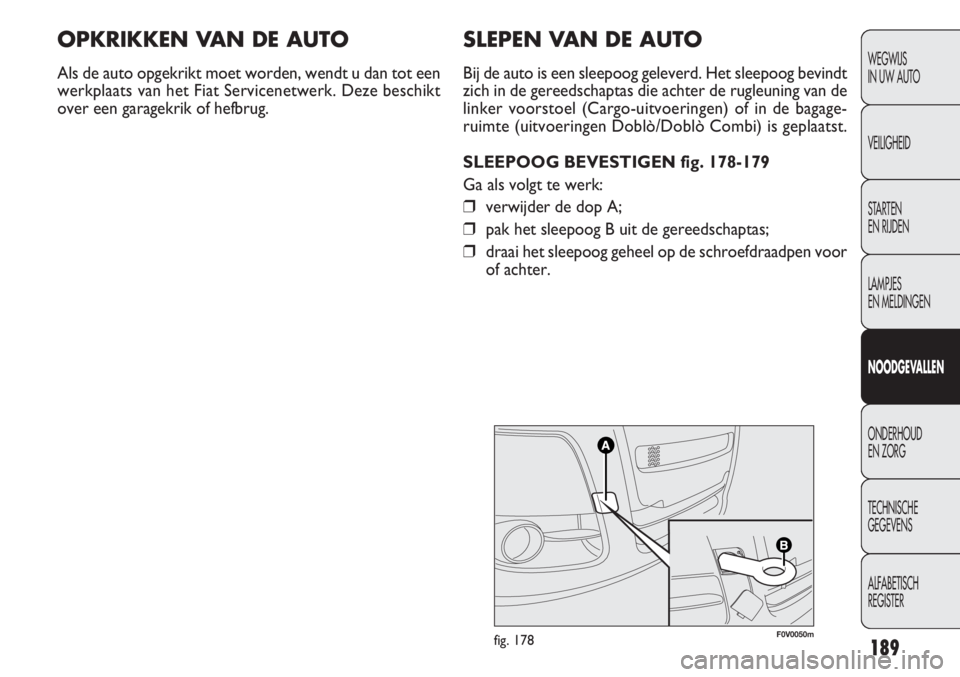

SLEPEN VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het sleepoog bevindt
zich in de gereedschaptas die achter de rugleuning van de
linker voorstoel (Cargo-uitvoeringen) of in de bagage-
ruimte (uitvoeringen Doblò/Doblò Combi) is geplaatst.
SLEEPOOG BEVESTIGEN fig. 178-179
Ga als volgt te werk:
❒verwijder de dop A;
❒pak het sleepoog B uit de gereedschaptas;
❒draai het sleepoog geheel op de schroefdraadpen voor
of achter.WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0050mfig. 178
OPKRIKKEN VAN DE AUTO
Als de auto opgekrikt moet worden, wendt u dan tot een
werkplaats van het Fiat Servicenetwerk. Deze beschikt
over een garagekrik of hefbrug.
