FIAT DOBLO COMBI 2011 Návod k použití a údržbě (in Czech)

F0V0068mobr. 108
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH ZAŘÍZENÍ
Elektrická/elektronická zařízení instalovaná dodatečně po
zakoupení vozidla a v rámci poprodejního servisu musejí
být opatřeny značkou:
FGA S.p.A. povoluje instalaci radiostanic za podmínky, že
bude provedena řádně podle pokynů výrobce ve speciali-
zovaném servisním středisku.
UPOZORNĚNÍ Po namontování zařízení, jímž se pozmě-
ní charakteristiky vozidla, se může stát, že příslušné orgá-
ny odejmou vozidlu technický průkaz a případně přesta-
ne platit i záruka na závady způsobené touto úpravou, nebo
které z ní jsou přímo či nepřímo odvoditelné.
FGA S.p.A. nenese žádnou odpovědnost za škody způso-
bené instalací doplňků a příslušenství nedodaných nebo ne-
doporučených společností FGA S.p.A. a nenainstalovaných
podle příslušných předpisů.
RADIOSTANICE A MOBILNÍ TELEFONY
Radiostanice (mobilní telefony, CB amatérské radiostani-
ce a podobná zařízení) nemohou být ve vozidle používá-
na bez instalace samostatné venkovní antény. ❒2 zadní reproduktory (vedle zadní odkládací plochy)
(pro příslušné modely/trhy);
❒uložení pro autorádio;
❒kabel pro anténu;
❒anténa.

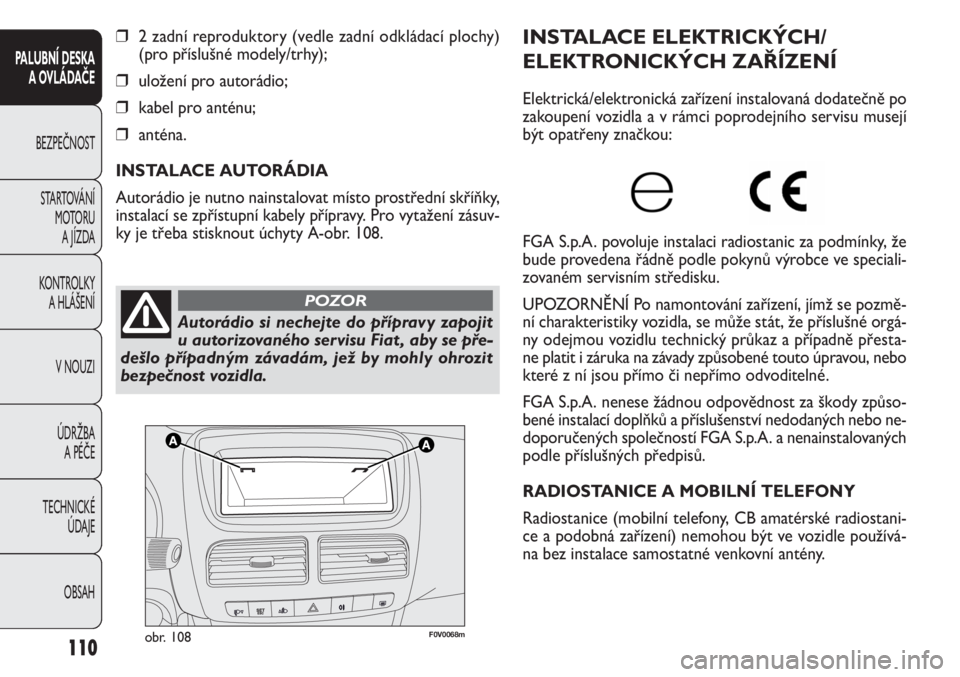

INSTALACE AUTORÁDIA
Autorádio je nutno nainstalovat místo prostřední skříňky,
instalací se zpřístupní kabely přípravy. Pro vytažení zásuv-
ky je třeba stisknout úchyty A-obr. 108.
110
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Autorádio si nechejte do přípravy zapojit
u autorizovaného servisu Fiat , aby se pře-
dešlo případným závadám, jež by mohly ohrozit
bezpečnost vozidla.
POZOR

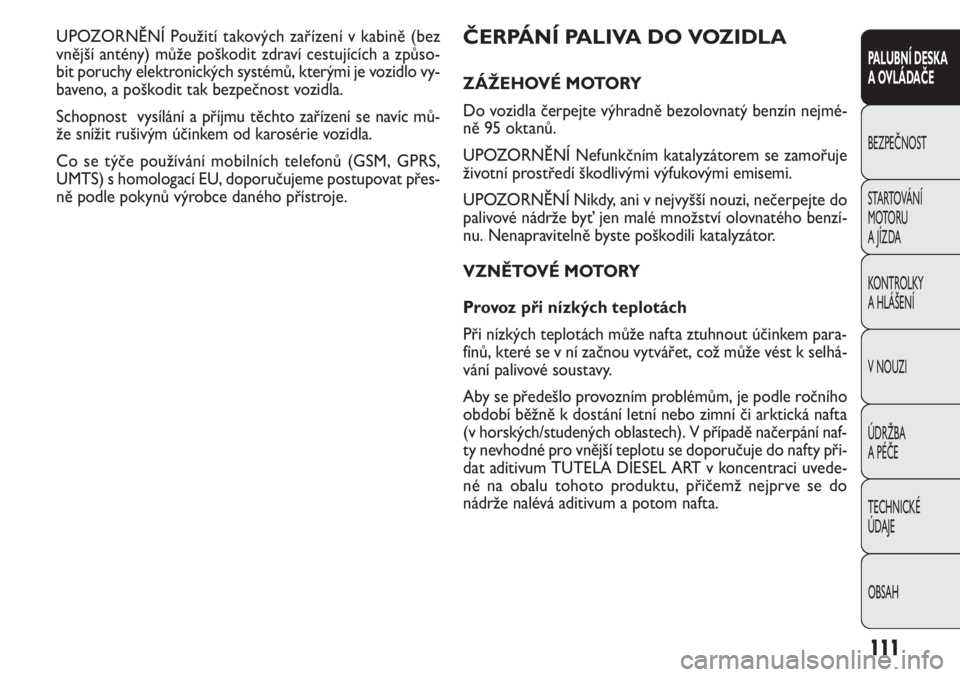

ČERPÁNÍ PALIVA DO VOZIDLA
ZÁŽEHOVÉ MOTORY
Do vozidla čerpejte výhradně bezolovnatý benzín nejmé-
ně 95 oktanů.
UPOZORNĚNÍ Nefunkčním katalyzátorem se zamořuje
životní prostředí škodlivými výfukovými emisemi.
UPOZORNĚNÍ Nikdy, ani v nejvyšší nouzi, nečerpejte do
palivové nádrže byť jen malé množství olovnatého benzí-
nu. Nenapravitelně byste poškodili katalyzátor.
VZNĚTOVÉ MOTORY
Provoz při nízkých teplotách
Při nízkých teplotách může nafta ztuhnout účinkem para-
fínů, které se v ní začnou vytvářet, což může vést k selhá-
vání palivové soustavy.
Aby se předešlo provozním problémům, je podle ročního
období běžně k dostání letní nebo zimní či arktická nafta
(v horských/studených oblastech). V případě načerpání naf-
ty nevhodné pro vnější teplotu se doporučuje do nafty při-
dat aditivum TUTELA DIESEL ART v koncentraci uvede-
né na obalu tohoto produktu, přičemž nejprve se do
nádrže nalévá aditivum a potom nafta. UPOZORNĚNÍ Použití takových zařízení v kabině (bez
vnější antény) může poškodit zdraví cestujících a způso-
bit poruchy elektronických systémů, kterými je vozidlo vy-
baveno, a poškodit tak bezpečnost vozidla.
Schopnost vysílání a příjmu těchto zařízení se navíc mů-
že snížit rušivým účinkem od karosérie vozidla.
Co se týče používání mobilních telefonů (GSM, GPRS,
UMTS) s homologací EU, doporučujeme postupovat přes-
ně podle pokynů výrobce daného přístroje.
111
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

F0V0086mobr. 109
POSTUP PŘI ČERPÁNÍ PALIVA
Naplnění nádrže: jakmile čerpací pistole povyskočí, do-
čerpejte s ní palivo ještě dvakrát. Pak čerpání ukončete,
dalším čerpáním paliva do nádrže by se mohl poškodit pa-
livový systém. Při dlouhodobém provozování/parkování vozidla v hor-
ské/chladné oblasti se doporučuje načerpat místně pro-
dávanou naftu.
Doporučujeme rovněž udržovat v nádrži více než poloviční
hladinu paliva.
112
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Do vozidla čerpejte výhradně motorovou
naftu odpovídající evropské normě EN 590.
Používáním jiných produktů nebo směsí se
může nenapravitelně poškodit motor a tím může
pozbýt platnost záruka na vozidlo. V případě ná-
hodného načerpání paliva jiného typu nestartujte
motor a vyprázdněte nádrž. Nastartujete-li motor
byť jen na velmi krátkou dobu, je nezbytné vy-
prázdnit jak nádrž, tak celý palivový okruh.

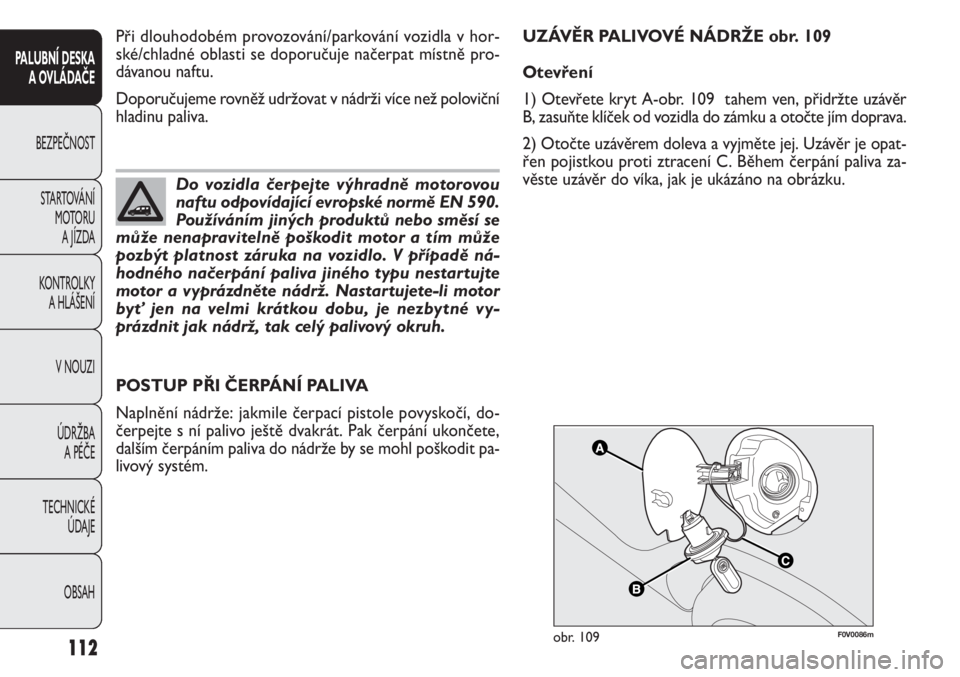

UZÁVĚR PALIVOVÉ NÁDRŽE obr. 109
Otevření
1) Otevřete kryt A-obr. 109 tahem ven, přidržte uzávěr
B, zasuňte klíček od vozidla do zámku a otočte jím doprava.
2) Otočte uzávěrem doleva a vyjměte jej. Uzávěr je opat-
řen pojistkou proti ztracení C. Během čerpání paliva za-
věste uzávěr do víka, jak je ukázáno na obrázku.

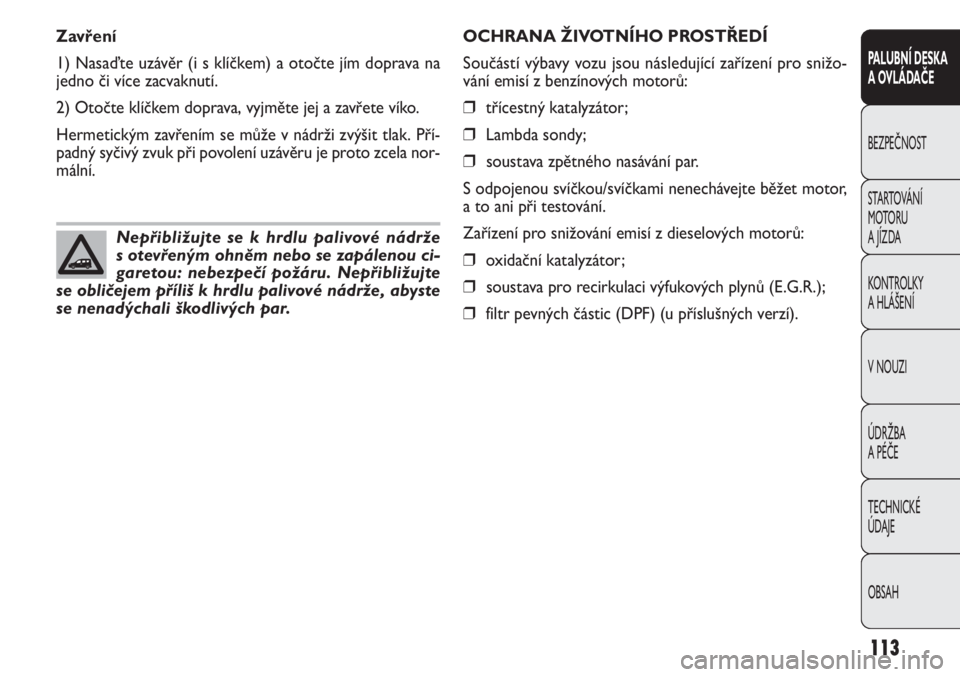

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Součástí výbavy vozu jsou následující zařízení pro snižo-
vání emisí z benzínových motorů:
❒třícestný katalyzátor;
❒Lambda sondy;
❒soustava zpětného nasávání par.
S odpojenou svíčkou/svíčkami nenechávejte běžet motor,
a to ani při testování.
Zařízení pro snižování emisí z dieselových motorů:
❒oxidační katalyzátor;
❒soustava pro recirkulaci výfukových plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušných verzí). Zavření
1) Nasaďte uzávěr (i s klíčkem) a otočte jím doprava na
jedno či více zacvaknutí.
2) Otočte klíčkem doprava, vyjměte jej a zavřete víko.
Hermetickým zavřením se může v nádrži zvýšit tlak. Pří-
padný syčivý zvuk při povolení uzávěru je proto zcela nor-
mální.
113
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nepřibližujte se k hrdlu palivové nádrže
s otevřeným ohněm nebo se zapálenou ci-
garetou: nebezpečí požáru. Nepřibližujte
se obličejem příliš k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.

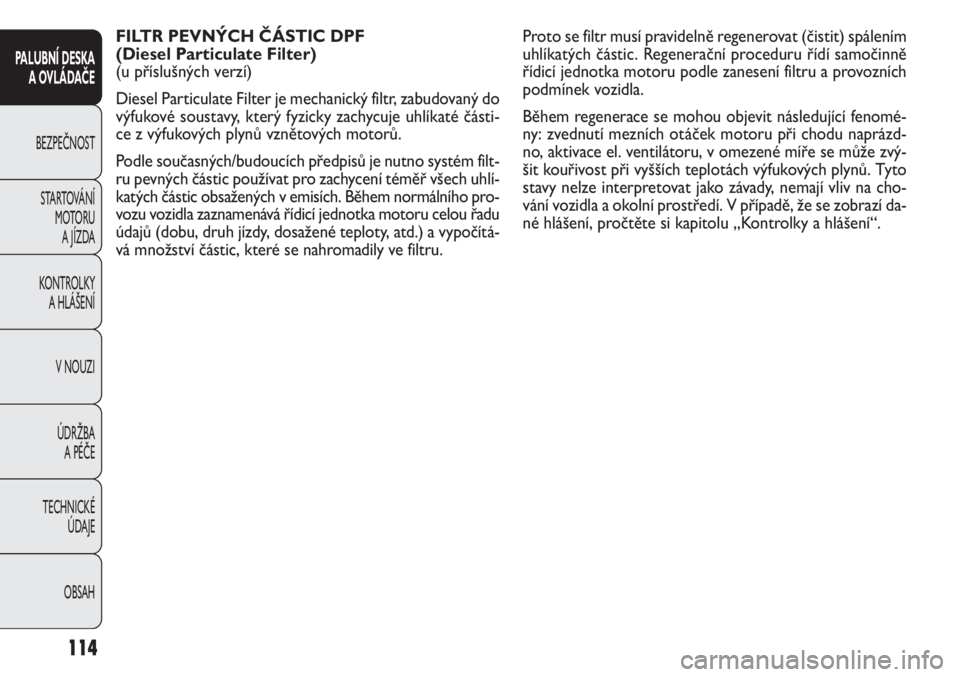

FILTR PEVNÝCH ČÁSTIC DPF
(Diesel Particulate Filter)
(u příslušných verzí)
Diesel Particulate Filter je mechanický filtr, zabudovaný do
výfukové soustavy, který fyzicky zachycuje uhlíkaté části-
ce z výfukových plynů vznětových motorů.
Podle současných/budoucích předpisů je nutno systém filt-
ru pevných částic používat pro zachycení téměř všech uhlí-
katých částic obsažených v emisích. Během normálního pro-
vozu vozidla zaznamenává řídicí jednotka motoru celou řadu
údajů (dobu, druh jízdy, dosažené teploty, atd.) a vypočítá-
vá množství částic, které se nahromadily ve filtru.
114
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Proto se filtr musí pravidelně regenerovat (čistit) spálením
uhlíkatých částic. Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení filtru a provozních
podmínek vozidla.
Během regenerace se mohou objevit následující fenomé-
ny: zvednutí mezních otáček motoru při chodu naprázd-
no, aktivace el. ventilátoru, v omezené míře se může zvý-
šit kouřivost při vyšších teplotách výfukových plynů. Tyto
stavy nelze interpretovat jako závady, nemají vliv na cho-
vání vozidla a okolní prostředí. V případě, že se zobrazí da-
né hlášení, pročtěte si kapitolu „Kontrolky a hlášení“.

F0V0023mobr. 110
Díky navíječi se pás automaticky uzpůsobí tělu cestující-
ho a nebrání mu ve volném pohybu.
Při stání vozidla v prudkém svahu může dojít k zabloko-
vání navíječe. Je to běžný jev. Mechanismus navíječe za-
blokuje pás při prudkém vytažení nebo při zabrzdění, při

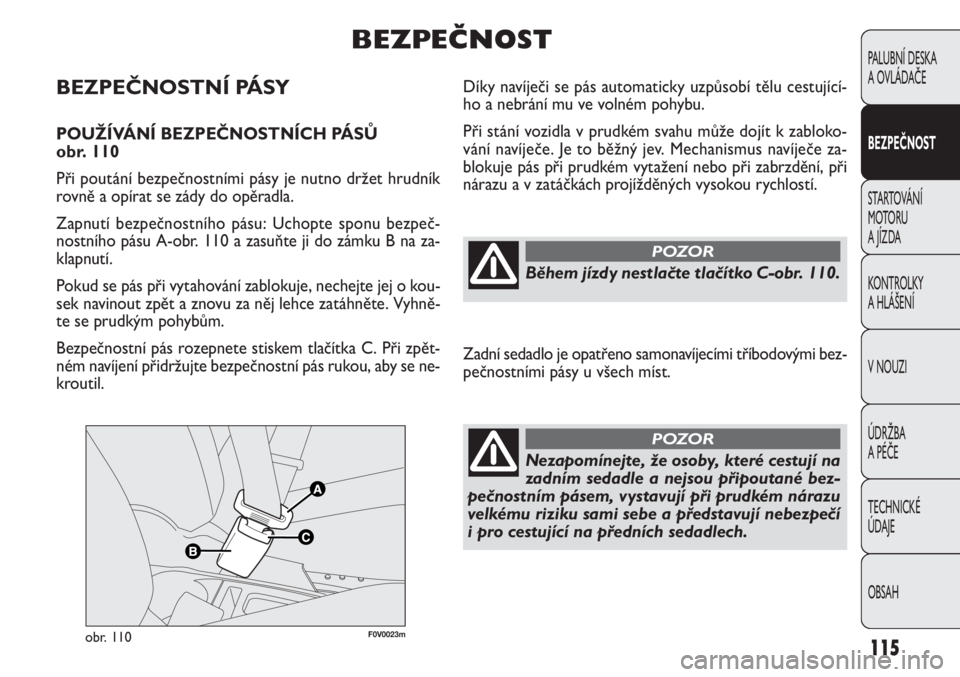

nárazu a v zatáčkách projížděných vysokou rychlostí.BEZPEČNOSTNÍ PÁSY
POUŽÍVÁNÍ BEZPEČNOSTNÍCH PÁSŮ
obr. 110
Při poutání bezpečnostními pásy je nutno držet hrudník
rovně a opírat se zády do opěradla.
Zapnutí bezpečnostního pásu: Uchopte sponu bezpeč-
nostního pásu A-obr. 110 a zasuňte ji do zámku B na za-
klapnutí.
Pokud se pás při vytahování zablokuje, nechejte jej o kou-
sek navinout zpět a znovu za něj lehce zatáhněte. Vyhně-
te se prudkým pohybům.
Bezpečnostní pás rozepnete stiskem tlačítka C. Při zpět-
ném navíjení přidržujte bezpečnostní pás rukou, aby se ne-
kroutil.
115
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
BEZPEČNOST
Během jízdy nestlačte tlačítko C-obr. 110.
POZOR
Zadní sedadlo je opatřeno samonavíjecími tříbodovými bez-
pečnostními pásy u všech míst.
Nezapomínejte, že osoby, které cestují na
zadním sedadle a nejsou připoutané bez-
pečnostním pásem, vystavují při prudkém nárazu
velkému riziku sami sebe a představují nebezpečí
i pro cestující na předních sedadlech.
POZOR

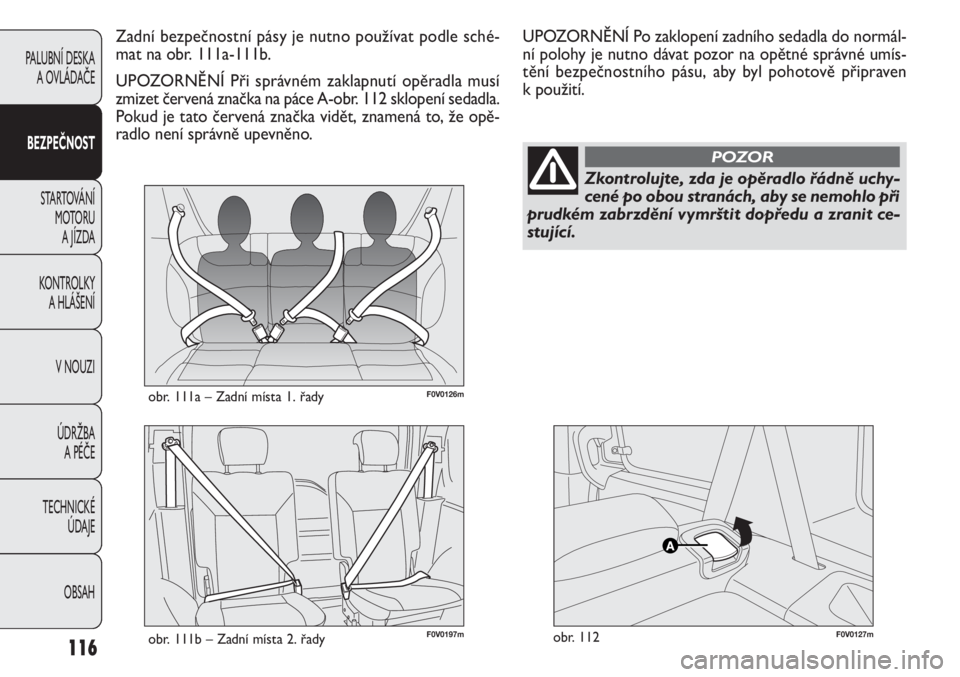

F0V0126mobr. 111a – Zadní místa 1. řady
F0V0127mobr. 112
Zadní bezpečnostní pásy je nutno používat podle sché-
mat na obr. 111a-111b.
UPOZORNĚNÍ Při správném zaklapnutí opěradla musí
zmizet červená značka na páce A-obr. 112 sklopení sedadla.
Pokud je tato červená značka vidět, znamená to, že opě-
radlo není správně upevněno.
116
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Zkontrolujte, zda je opěradlo řádně uchy-
cené po obou stranách, aby se nemohlo při
prudkém zabrzdění vymrštit dopředu a zranit ce-
stující.
POZOR
UPOZORNĚNÍ Po zaklopení zadního sedadla do normál-
ní polohy je nutno dávat pozor na opětné správné umís-
tění bezpečnostního pásu, aby byl pohotově připraven
k použití.
F0V0197mobr. 111b – Zadní místa 2. řady

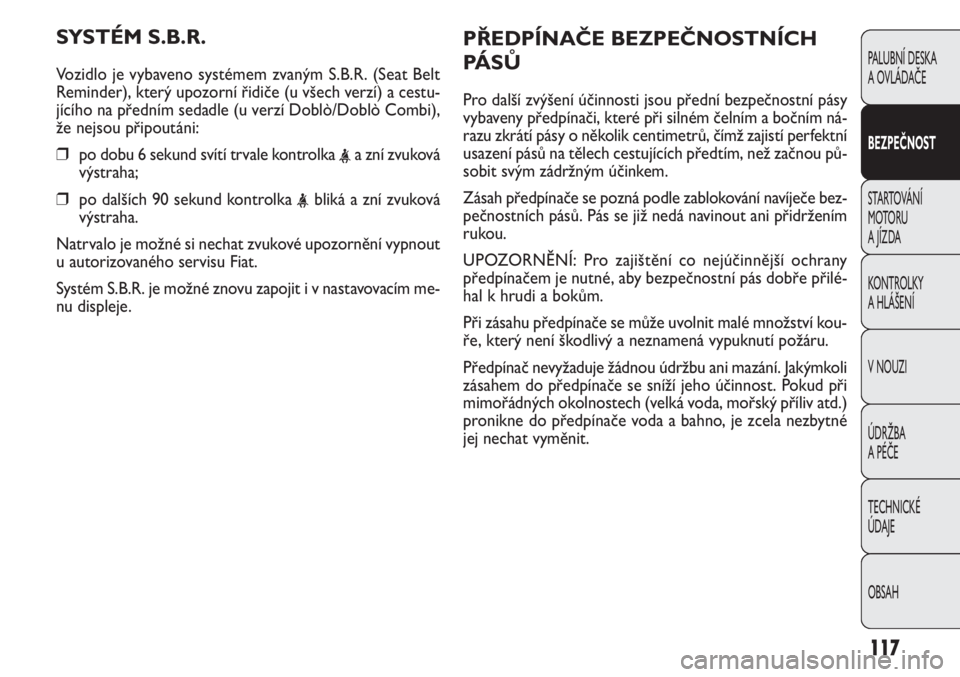

SYSTÉM S.B.R.
Vozidlo je vybaveno systémem zvaným S.B.R. (Seat Belt
Reminder), který upozorní řidiče (u všech verzí) a cestu-
jícího na předním sedadle (u verzí Doblò/Doblò Combi),
že nejsou připoutáni:
❒po dobu 6 sekund svítí trvale kontrolka
výstraha;
❒po dalších 90 sekund kontrolka
výstraha.
Natrvalo je možné si nechat zvukové upozornění vypnout
u autorizovaného servisu Fiat.
Systém S.B.R. je možné znovu zapojit i v nastavovacím me-
nu displeje.
117
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
PŘEDPÍNAČE BEZPEČNOSTNÍCH
PÁ S Ů
Pro další zvýšení účinnosti jsou přední bezpečnostní pásy
vybaveny předpínači, které při silném čelním a bočním ná-
razu zkrátí pásy o několik centimetrů, čímž zajistí perfektní
usazení pásů na tělech cestujících předtím, než začnou pů-
sobit svým zádržným účinkem.
Zásah předpínače se pozná podle zablokování navíječe bez-
pečnostních pásů. Pás se již nedá navinout ani přidržením
rukou.
UPOZORNĚNÍ: Pro zajištění co nejúčinnější ochrany
předpínačem je nutné, aby bezpečnostní pás dobře přilé-
hal k hrudi a bokům.
Při zásahu předpínače se může uvolnit malé množství kou-
ře, který není škodlivý a neznamená vypuknutí požáru.
Předpínač nevyžaduje žádnou údržbu ani mazání. Jakýmkoli
zásahem do předpínače se sníží jeho účinnost. Pokud při
mimořádných okolnostech (velká voda, mořský příliv atd.)
pronikne do předpínače voda a bahno, je zcela nezbytné
jej nechat vyměnit.

F0V0106mobr. 113118
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

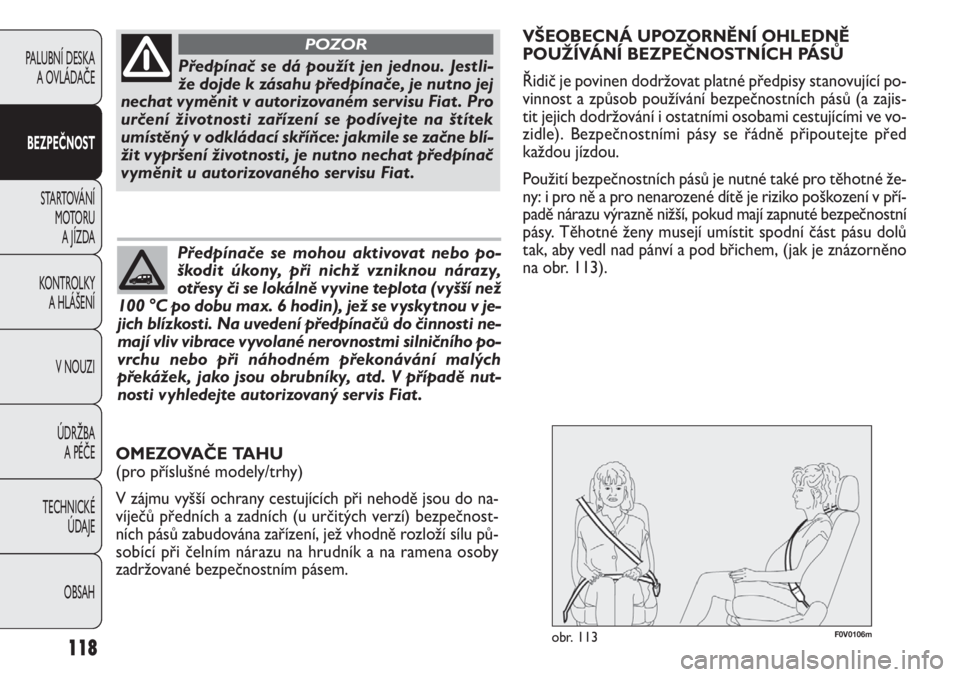

Předpínač se dá použít jen jednou. Jestli-
že dojde k zásahu předpínače, je nutno jej
nechat vyměnit v autorizovaném servisu Fiat . Pro
určení životnosti zařízení se podívejte na štítek
umístěný v odkládací skříňce: jakmile se začne blí-
žit vypršení životnosti, je nutno nechat předpínač
vyměnit u autorizovaného servisu Fiat .
POZOR
Předpínače se mohou aktivovat nebo po-
škodit úkony, při nichž vzniknou nárazy,
otřesy či se lokálně vyvine teplota (vyšší než
100 °C po dobu max. 6 hodin), jež se vyskytnou v je-
jich blízkosti. Na uvedení předpínačů do činnosti ne-
mají vliv vibrace vyvolané nerovnostmi silničního po-
vrchu nebo při náhodném překonávání malých
překážek, jako jsou obrubníky, atd. V případě nut-
nosti vyhledejte autorizovaný servis Fiat .
VŠEOBECNÁ UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné předpisy stanovující po-
vinnost a způsob používání bezpečnostních pásů (a zajis-
tit jejich dodržování i ostatními osobami cestujícími ve vo-
zidle). Bezpečnostními pásy se řádně připoutejte před
každou jízdou.
Použití bezpečnostních pásů je nutné také pro těhotné že-
ny: i pro ně a pro nenarozené dítě je riziko poškození v pří-
padě nárazu výrazně nižší, pokud mají zapnuté bezpečnostní
pásy. Těhotné ženy musejí umístit spodní část pásu dolů
tak, aby vedl nad pánví a pod břichem, (jak je znázorněno
na obr. 113).
OMEZOVAČE TAHU
(pro příslušné modely/trhy)
V zájmu vyšší ochrany cestujících při nehodě jsou do na-
víječů předních a zadních (u určitých verzí) bezpečnost-
ních pásů zabudována zařízení, jež vhodně rozloží sílu pů-
sobící při čelním nárazu na hrudník a na ramena osoby
zadržované bezpečnostním pásem.

F0V0108mobr. 115
F0V0107mobr. 114
119
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

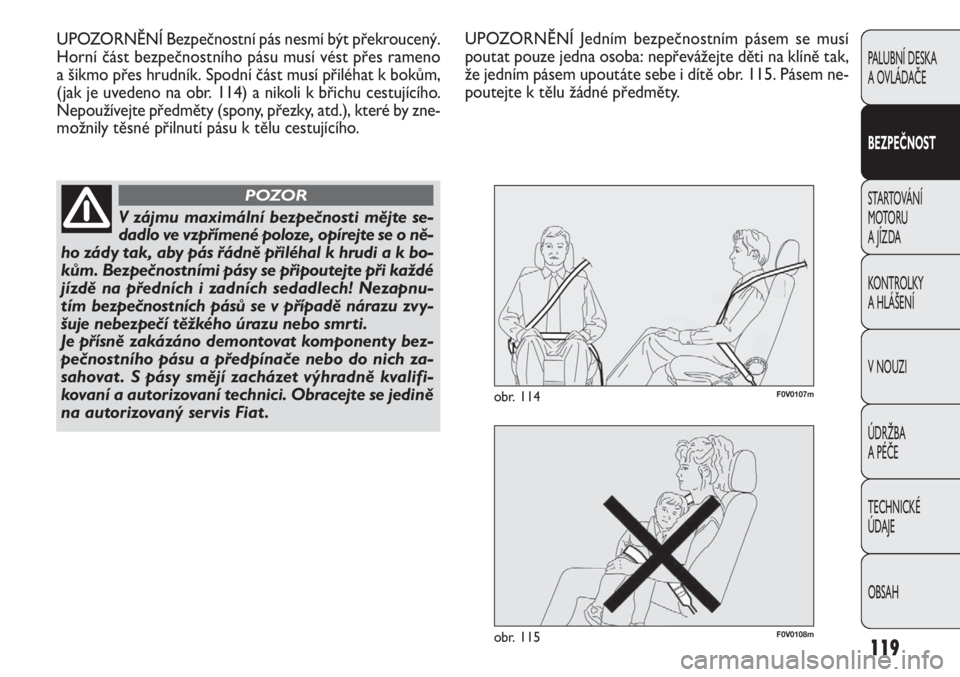

UPOZORNĚNÍ Bezpečnostní pás nesmí být překroucený.
Horní část bezpečnostního pásu musí vést přes rameno
a šikmo přes hrudník. Spodní část musí přiléhat k bokům,
(jak je uvedeno na obr. 114) a nikoli k břichu cestujícího.
Nepoužívejte předměty (spony, přezky, atd.), které by zne-
možnily těsné přilnutí pásu k tělu cestujícího.
V zájmu maximální bezpečnosti mějte se-
dadlo ve vzpřímené poloze, opírejte se o ně-
ho zády tak, aby pás řádně přiléhal k hrudi a k bo-
kům. Bezpečnostními pásy se připoutejte při každé
jízdě na předních i zadních sedadlech! Nezapnu-
tím bezpečnostních pásů se v případě nárazu zvy-
šuje nebezpečí těžkého úrazu nebo smrti.
Je přísně zakázáno demontovat komponenty bez-
pečnostního pásu a předpínače nebo do nich za-
sahovat . S pásy smějí zacházet výhradně kvalifi-
kovaní a autorizovaní technici. Obracejte se jedině
na autorizovaný servis Fiat .
POZOR
UPOZORNĚNÍ Jedním bezpečnostním pásem se musí
poutat pouze jedna osoba: nepřevážejte děti na klíně tak,
že jedním pásem upoutáte sebe i dítě obr. 115. Pásem ne-
poutejte k tělu žádné předměty.
