FIAT DOBLO COMBI 2012 Knjižica za upotrebu i održavanje (in Serbian)

170
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0027mslika 149
VRSTE SIJALICA slika 149
Va

171
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
SijaliceTipSnagaSlika
Duga svetla H1 55W E
Oborena svetla H7 55WD
Prednja bočna svetla W5W 5WA
Dnevna svetla W21W 21WA
Prednji pokazivači pravca PY21W 21WB
Bočni pokazivači pravca WY5W 5WA
Zadnji pokazivači pravca PY21W 21WB
Zadnja svetla za maglu P4/21W 4W/21WB
Kočiona svetla P21W 21WB
Treće kočiono svetlo W5W 5WA
Svetla za hod unazad W16W 16WA
Prednja svetla za maglu (za određene verzije i tržišta) H1 55WE
Prednja svetla na plafonu sa pokretnim sočivima C10W 10WC
Kupe svetlo (za određene verzije i tržišta) C10W 10WC
Zadnje svetlo na plafonu (Doblo/Doblo kombi) C10W 10WC
Zadnje svetlo na plafonu (Cargo) C15W 15WC
Dod. zad. svetlo na plafonu na razmaku osovina (Cargo) C10W 10WC
Zamenjivo zadnje svetlo na plafonu (Cargo, gde je moguće)C10W 10WC
Svetlo u prtljažniku (Doblo/Doblo kombi) W5W 5WA

172
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0028mslika 150F0V0029mslika 151

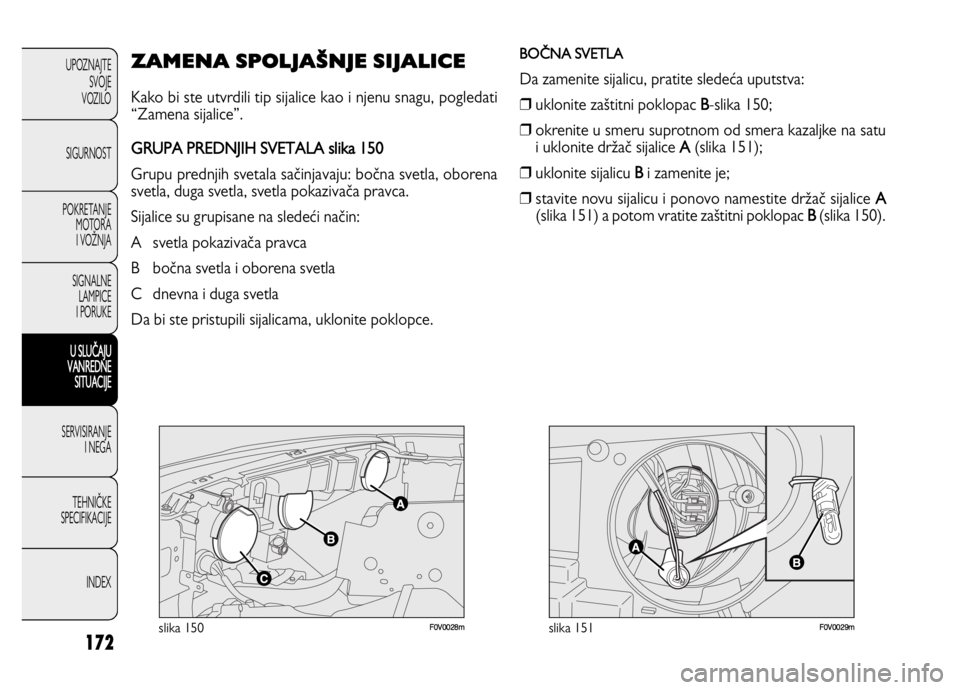

ZAMENA SPOLJAŠNJE SIJALICE
Kako bi ste utvrdili tip sijalice kao i njenu snagu, pogledati
“Zamena sijalice

173
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0030mslika 152F0V0031mslika 153

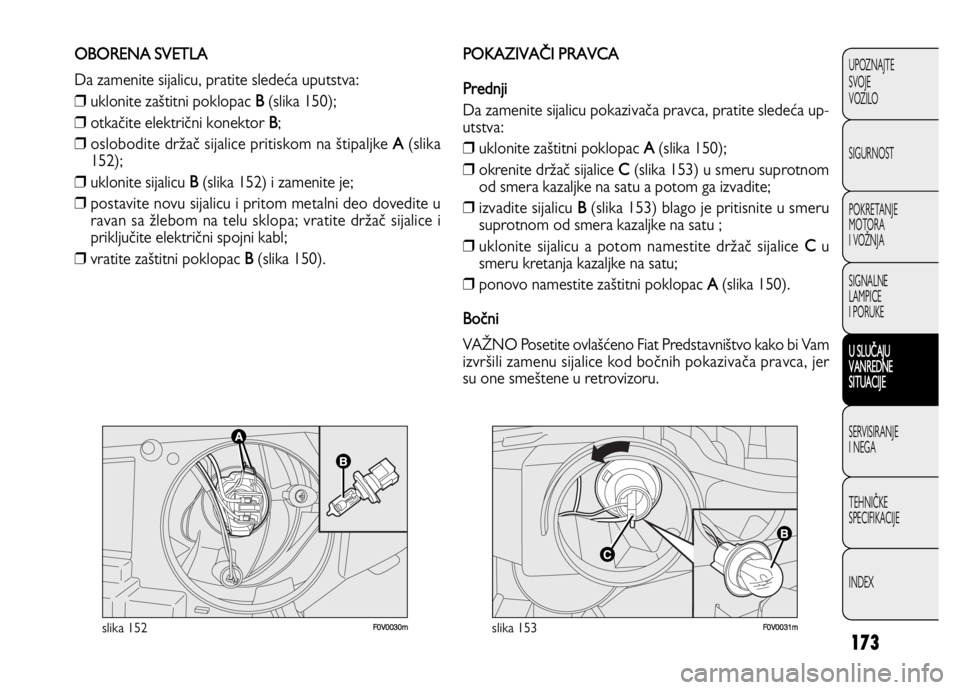

POKAZIVAI PRAVCA
Prednji
Da zamenite sijalicu pokazivaa pravca, pratite sledea up-
utstva:
❒uklonite zaštitni poklopac
A(slika 150);
❒okrenite držač sijalice
C(slika 153) u smeru suprotnom
od smera kazaljke na satu a potom ga izvadite;
❒izvadite sijalicu
B (slika 153) blago je pritisnite u smeru
suprotnom od smera kazaljke na satu ;
❒uklonite sijalicu a potom namestite držač sijalice
Cu
smeru kretanja kazaljke na satu;
❒ponovo namestite zaštitni poklopac
A(slika 150).
Bočni
VAŽNO Posetite ovlašćeno Fiat Predstavništvo kako bi Vam
izvršili zamenu sijalice kod bočnih pokazivača pravca, jer
su one smeštene u retrovizoru.
OBORENA SVETLA
Da zamenite sijalicu, pratite sledeća uputstva:
❒uklonite zaštitni poklopac
B(slika 150);
❒otkačite električni konektor
B;
❒oslobodite držač sijalice pritiskom na štipaljke
A(slika
152);
❒uklonite sijalicu
B(slika 152) i zamenite je;
❒postavite novu sijalicu i pritom metalni deo dovedite u
ravan sa žlebom na telu sklopa; vratite držač sijalice i
priključite električni spojni kabl;
❒vratite zaštitni poklopac
B(slika 150).

174
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX

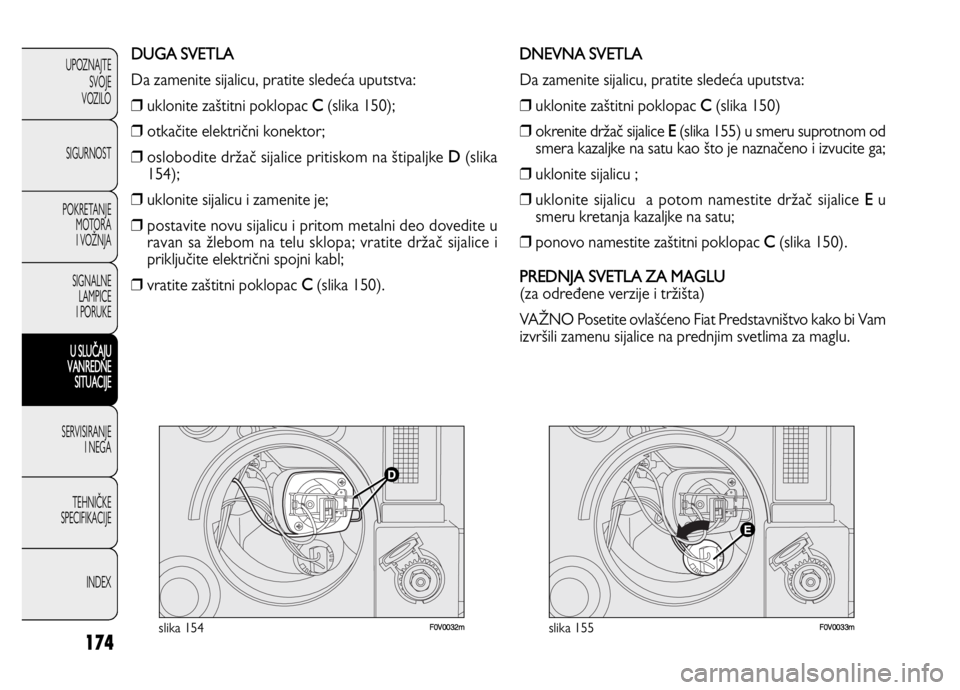

F0V0032mslika 154F0V0033mslika 155
DNEVNA SVETLA
Da zamenite sijalicu, pratite sledea uputstva:
❒uklonite zaštitni poklopac
C (slika 150)
❒okrenite držač sijalice
E (slika 155) u smeru suprotnom od
smera kazaljke na satu kao što je naznačeno i izvucite ga;
❒uklonite sijalicu ;
❒uklonite sijalicu a potom namestite držač sijalice
Eu
smeru kretanja kazaljke na satu;
❒ponovo namestite zaštitni poklopac
C (slika 150).
PREDNJA SVETLA ZA MAGLU
(za određene verzije i tržišta)
VAŽNO Posetite ovlašćeno Fiat Predstavništvo kako bi Vam
izvršili zamenu sijalice na prednjim svetlima za maglu.
DUGA SVETLA
Da zamenite sijalicu, pratite sledeća uputstva:
❒uklonite zaštitni poklopac
C(slika 150);
❒otkačite električni konektor;
❒oslobodite držač sijalice pritiskom na štipaljke
D(slika
154);
❒uklonite sijalicu i zamenite je;
❒postavite novu sijalicu i pritom metalni deo dovedite u
ravan sa žlebom na telu sklopa; vratite držač sijalice i
priključite električni spojni kabl;
❒vratite zaštitni poklopac
C(slika 150).

175
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX

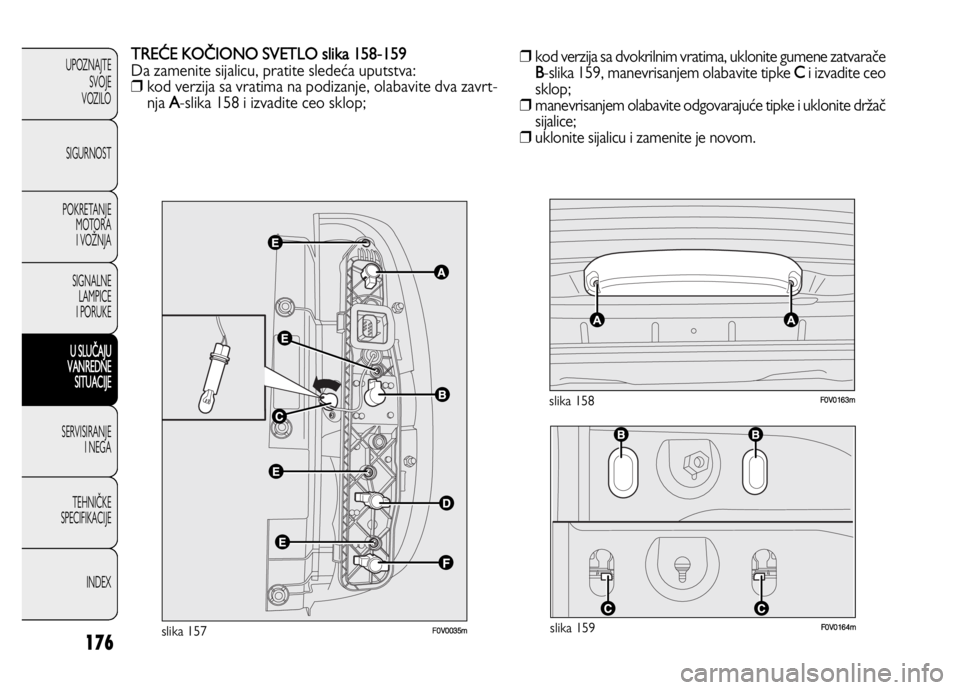

Da biste došli do sijalica A-B-D-D, olabavite zavrtnje E–
slika 157 i izvadite držač sijalice. Da bi ste promenili sijalicu,
blago je pritisnite u smeru suprotnom od smera kazaljke
na satu („bajonet“ instalacija) a potom izvadite sijalicu i za-
menite je.GRUPA ZADNJIH SVETALA
Grupa zadnjih svetala uključuje: zadnja, kočiona, svetla
indikatora pravca, svetlo hoda unazad, zadnja svetla za
maglu. Da bi ste pristupili grupi zadnjih svetala postupite
na sledeći način:
❒otvorite zadnja vrata na podizanje;

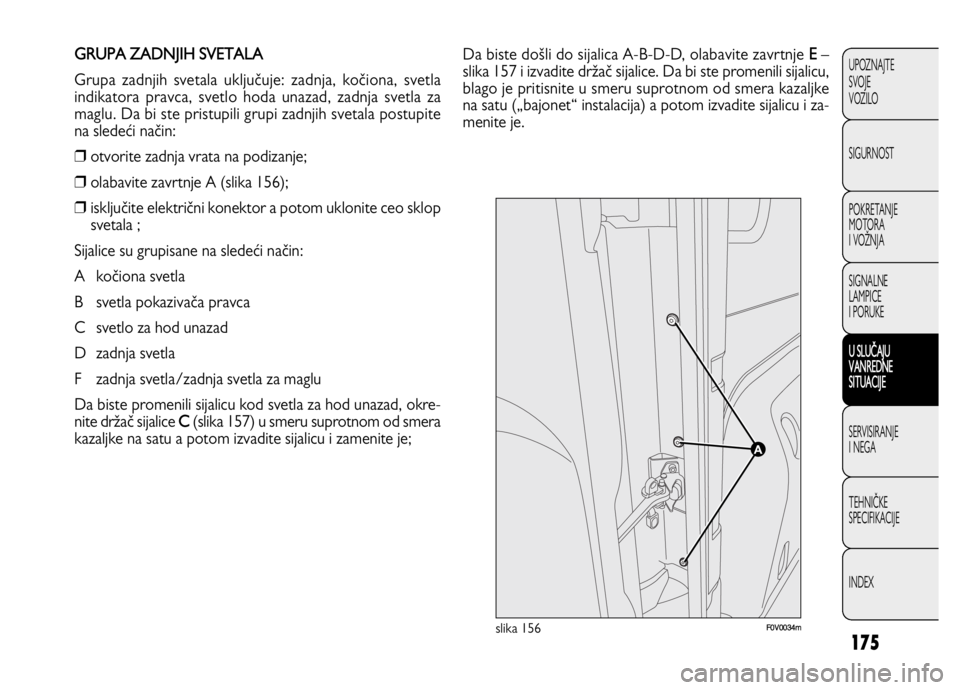

❒olabavite zavrtnje A (slika 156);
❒isključite električni konektor a potom uklonite ceo sklop
svetala ;
Sijalice su grupisane na sledeći način:
A kočiona svetla
B svetla pokazivača pravca
C svetlo za hod unazad
D zadnja svetla
F zadnja svetla/zadnja svetla za maglu
Da biste promenili sijalicu kod svetla za hod unazad, okre-
nite držač sijalice
C(slika 157) u smeru suprotnom od smera
kazaljke na satu a potom izvadite sijalicu i zamenite je;
F0V0034mslika 156

F0V0164mslika 159
F0V0163mslika 158
176
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0035mslika 157
TREE KOIONO SVETLO slika 158-159
Da zamenite sijalicu, pratite sledea uputstva:
❒kod verzija sa vratima na podizanje, olabavite dva zavrt-
nja
A-slika 158 i izvadite ceo sklop;❒kod verzija sa dvokrilnim vratima, uklonite gumene zatvarače
B-slika 159, manevrisanjem olabavite tipke Ci izvadite ceo
sklop;
❒manevrisanjem olabavite odgovarajuće tipke i uklonite držač
sijalice;
❒uklonite sijalicu i zamenite je novom.

177
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
F0V0037mslika 161
F0V0179mslika 160

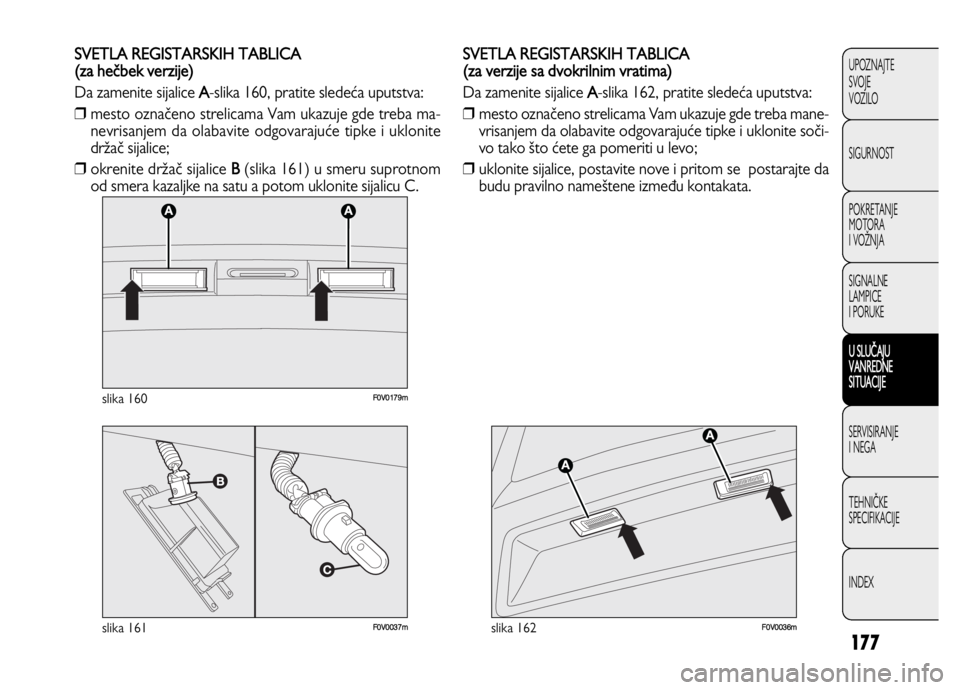

SVETLA REGISTARSKIH TABLICA
(za verzije sa dvokrilnim vratima)
Da zamenite sijalice A-slika 162, pratite sledea uputstva:
❒mesto označeno strelicama Vam ukazuje gde treba mane-
vrisanjem da olabavite odgovarajuće tipke i uklonite soči-
vo tako što ćete ga pomeriti u levo;
❒uklonite sijalice, postavite nove i pritom se postarajte da
budu pravilno nameštene između kontakata.
SVETLA REGISTARSKIH TABLICA
(za hečbek verzije)
Da zamenite sijalice A-slika 160, pratite sledeća uputstva:
❒mesto označeno strelicama Vam ukazuje gde treba ma-
nevrisanjem da olabavite odgovarajuće tipke i uklonite
držač sijalice;
❒okrenite držač sijalice
B(slika 161) u smeru suprotnom
od smera kazaljke na satu a potom uklonite sijalicu C.
F0V0036mslika 162

178
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
❒otvorite zaštitni poklopac B(slika 16);
❒zamenite sijalicu
Ctako što ćete je osloboditi sa spojeva.
Postarajte se da nova sijalica bude pravilno nameštena.
❒zatvorite zaštitni poklopac i pravilno pričvrstite unutrašnje
svetlo u kućištu.
ZAMENA UNUTRAŠNJEG SVETLA
Kako bi ste utvrdili tip sijalice kao i njenu snagu, pogledati
“Zamena sijalice

179
UPOZNAJTE
SVOJE
VOZILO
SIGURNOST
POKRETANJE
MOTORA
I VOŽNJA
SIGNALNE
LAMPICE
I PORUKE
U SLUČAJU
VANREDNE
SITUACIJE
SERVISIRANJE
I NEGA
TEHNIČKE
SPECIFIKACIJE
INDEX
❒zamenite sijalice Ctako što ćete ih skinuti sa spojeva.
Postarajte se da nove sijalice budu pravilno nameštene.
❒zatvorite zaštitni poklopac
B(slika 167) i pravilno
pričvrstite unutrašnje svetlo
A(slika 166) u kućištu.

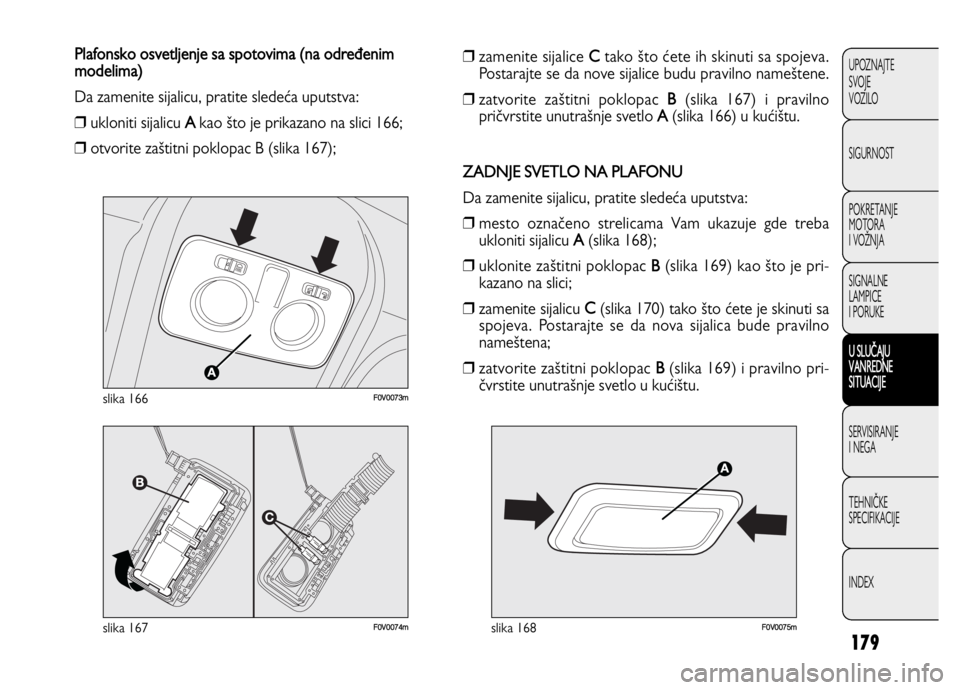

ZADNJE SVETLO NA PLAFONU
Da zamenite sijalicu, pratite sledeća uputstva:
❒mesto označeno strelicama Vam ukazuje gde treba
ukloniti sijalicu
A(slika 168);
❒uklonite zaštitni poklopac
B (slika 169) kao što je pri-
kazano na slici;
❒zamenite sijalicu
C(slika 170) tako što ćete je skinuti sa
spojeva. Postarajte se da nova sijalica bude pravilno
nameštena;
❒zatvorite zaštitni poklopac
B(slika 169) i pravilno pri-
čvrstite unutrašnje svetlo u kućištu.
Plafonsko osvetljenje sa spotovima (na određenim
modelima)
Da zamenite sijalicu, pratite sledeća uputstva:
❒ukloniti sijalicu
Akao što je prikazano na slici 166;
❒otvorite zaštitni poklopac B (slika 167);
F0V0074mslika 167
F0V0073mslika 166
F0V0075mslika 168
