FIAT DOBLO COMBI 2013 Návod na použitie a údržbu (in Slovak)

187
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

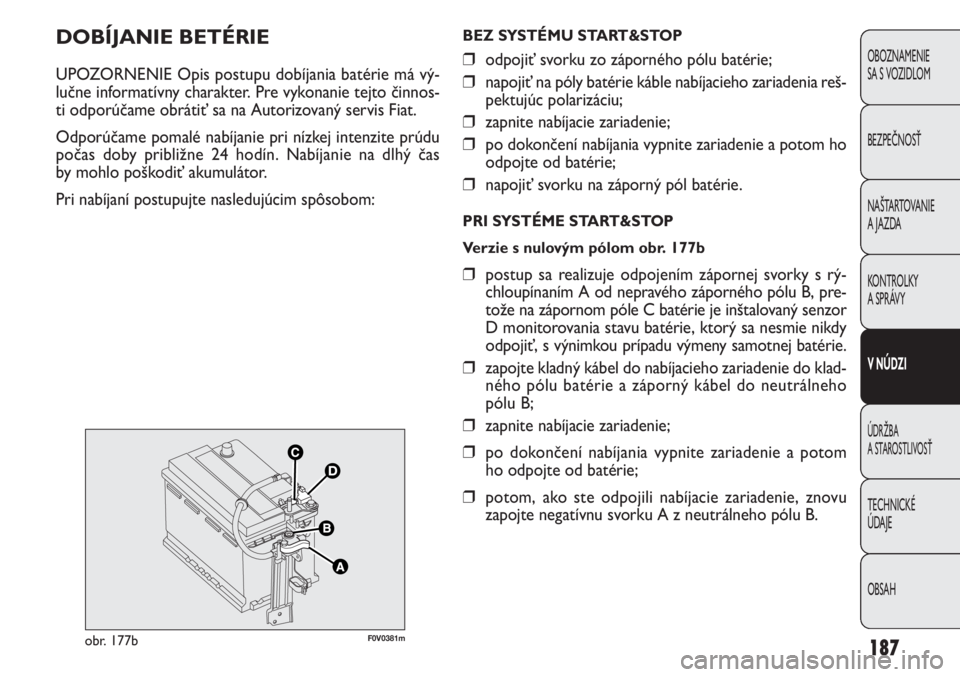

DOBÍJANIE BETÉRIE
UPOZORNENIE Opis postupu dobíjania batérie má vý-
lučne informatívny charakter. Pre vykonanie tejto činnos-
ti odporúčame obrátiť sa na Autorizovaný servis Fiat.
Odporúčame pomalé nabíjanie pri nízkej intenzite prúdu
počas doby približne 24 hodín. Nabíjanie na dlhý čas
by mohlo poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim spôsobom:
F0V0381mobr. 177b
BEZ SYSTÉMU START&STOP
❒odpojiť svorku zo záporného pólu batérie;
❒napojiť na póly batérie káble nabíjacieho zariadenia reš-
pektujúc polarizáciu;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒napojiť svorku na záporný pól batérie.
PRI SYSTÉME START&STOP
Verzie s nulovým pólom obr. 177b
❒postup sa realizuje odpojením zápornej svorky s rý-
chloupínaním A od nepravého záporného pólu B, pre-
tože na zápornom póle C batérie je inštalovaný senzor
D monitorovania stavu batérie, ktorý sa nesmie nikdy
odpojiť, s výnimkou prípadu výmeny samotnej batérie.
❒zapojte kladný kábel do nabíjacieho zariadenie do klad-
ného pólu batérie a záporný kábel do neutrálneho
pólu B;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom
ho odpojte od batérie;
❒potom, ako ste odpojili nabíjacie zariadenie, znovu
zapojte negatívnu svorku A z neutrálneho pólu B.

188
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Kvapalina v batérii je jedovatá a korozív-
na, vyhýbajte sa kontaktu kvapaliny s oča-
mi a pokožkou. Nabíjanie musí prebiehať vo ve-
tranom prostredí a ďaleko od voľného ohňa alebo
možných zdrojov iskrenia, kvôli obmedzeniu ne-
bezpečenstva výbuchu a požiaru.
UPOZORNENIE
Nepokúšajte sa nabiť zamrznutú batériu:
Zmrznutú batériu je potrebné nechať pred
nabíjaním skontrolovať špecializovaným personá-
lom, ktorý overí, či vnútro batérie nie je zničené,
či nádoba nepraskla a neuniká jedovatá a koro-
zívna kyselina.
UPOZORNENIE

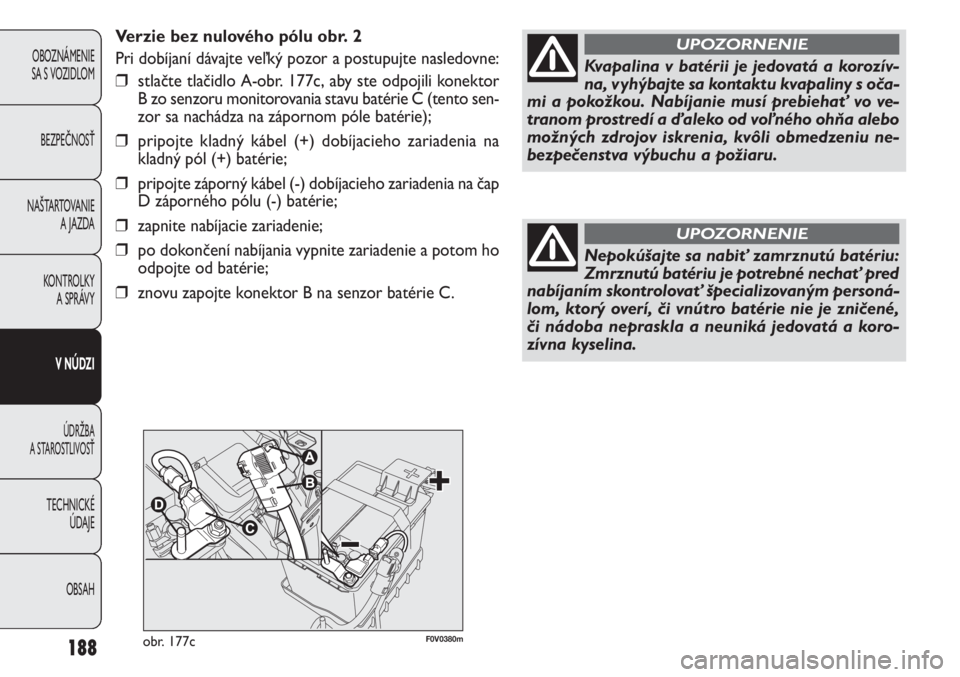

F0V0380mobr. 177c
Verzie bez nulového pólu obr. 2
Pri dobíjaní dávajte veľký pozor a postupujte nasledovne:
❒stlačte tlačidlo A-obr. 177c, aby ste odpojili konektor
B zo senzoru monitorovania stavu batérie C (tento sen-
zor sa nachádza na zápornom póle batérie);
❒pripojte kladný kábel (+) dobíjacieho zariadenia na
kladný pól (+) batérie;
❒pripojte záporný kábel (-) dobíjacieho zariadenia na čap
D záporného pólu (-) batérie;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒znovu zapojte konektor B na senzor batérie C.

189
ŤAHANIE VOZIDLA
Ťažný krúžok, ktorý je vo výbave k vozidlu, je umiestne-
ný v krabici s náradím za operadlom sedadla na ľavej stra-
ne (verzie Cargo) alebo v batožinovom priestore (verzie
Doblò/Doblò Combi).
ZAVESENIE VLEČNÉHO OKA obr. 178-179
Postupujte nasledujúcim spôsobom:
❒uvoľnite uzáver A;
❒zoberte ťažný kruh B z tašky s nástrojmi;
❒zaskrutkujte vlečné oko až na doraz do predného ale-
bo zadného závitového čapu nápravy.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0050mobr. 178
NADVIHNUTIE VOZIDLA
V prípade, že by bolo potrebné zdvihnúť vozidlo, obráťte
sa na Autorizovaný servis Fiat, ktorý je vybavený zdvíha-
cími mostmi alebo dielenskými žeriavmi.

190
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

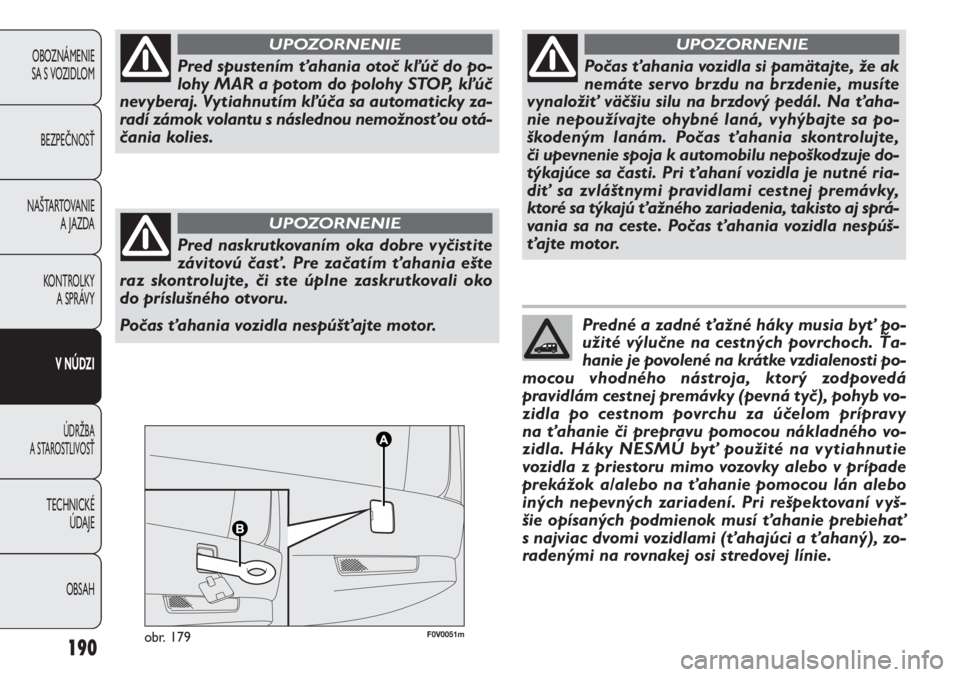

F0V0051mobr. 179
Pred spustením ťahania otoč kľúč do po-
lohy MAR a potom do polohy STOP, kľúč
nevyberaj. Vytiahnutím kľúča sa automaticky za-
radí zámok volantu s následnou nemožnosťou otá-
čania kolies.
UPOZORNENIE
Pred naskrutkovaním oka dobre vyčistite
závitovú časť. Pre začatím ťahania ešte
raz skontrolujte, či ste úplne zaskrutkovali oko
do príslušného otvoru.
Počas ťahania vozidla nespúšťajte motor.
UPOZORNENIE
Počas ťahania vozidla si pamätajte, že ak
nemáte servo brzdu na brzdenie, musíte
vynaložiť väčšiu silu na brzdový pedál. Na ťaha-
nie nepoužívajte ohybné laná, vyhýbajte sa po-
škodeným lanám. Počas ťahania skontrolujte,
či upevnenie spoja k automobilu nepoškodzuje do-
týkajúce sa časti. Pri ťahaní vozidla je nutné ria-
diť sa zvláštnymi pravidlami cestnej premávky,
ktoré sa týkajú ťažného zariadenia, takisto aj sprá-
vania sa na ceste. Počas ťahania vozidla nespúš-
ťajte motor.
UPOZORNENIE
Predné a zadné ťažné háky musia byť po-
užité výlučne na cestných povrchoch. Ťa-
hanie je povolené na krátke vzdialenosti po-
mocou vhodného nástroja, ktorý zodpovedá
pravidlám cestnej premávky (pevná tyč), pohyb vo-
zidla po cestnom povrchu za účelom prípravy
na ťahanie či prepravu pomocou nákladného vo-
zidla. Háky NESMÚ byť použité na vytiahnutie
vozidla z priestoru mimo vozovky alebo v prípade
prekážok a/alebo na ťahanie pomocou lán alebo
iných nepevných zariadení. Pri rešpektovaní vyš-
šie opísaných podmienok musí ťahanie prebiehať
s najviac dvomi vozidlami (ťahajúci a ťahaný), zo-
radenými na rovnakej osi stredovej línie.

191
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH

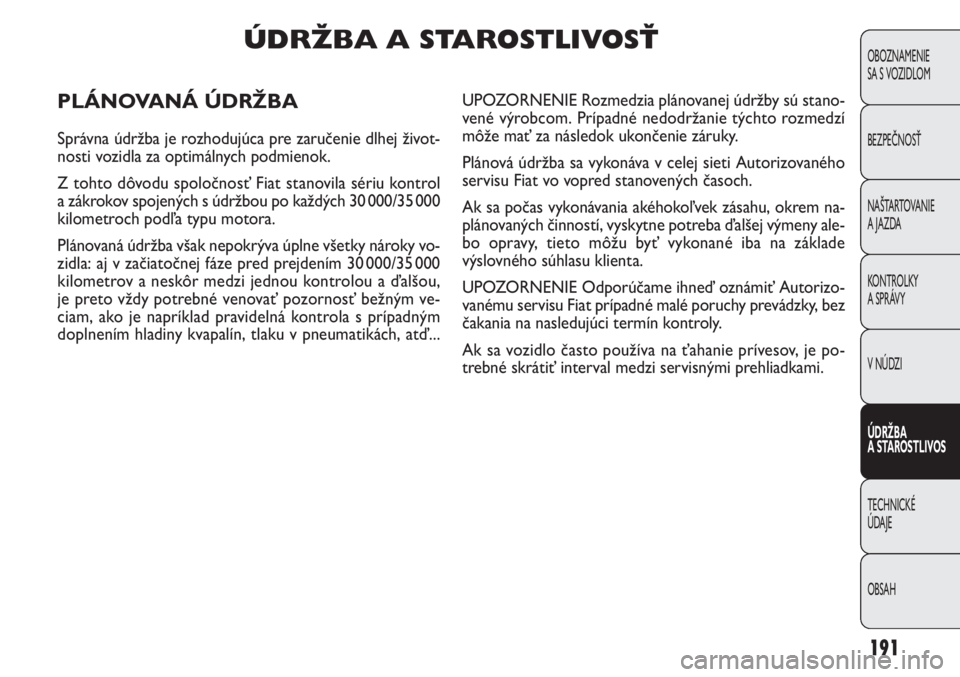

ÚDRŽBA A STAROSTLIVOSŤ
PLÁNOVANÁ ÚDRŽBA
Správna údržba je rozhodujúca pre zaručenie dlhej život-
nosti vozidla za optimálnych podmienok.
Z tohto dôvodu spoločnosť Fiat stanovila sériu kontrol
a zákrokov spojených s údržbou po každých 30 000/35 000
kilometroch podľa typu motora.
Plánovaná údržba však nepokrýva úplne všetky nároky vo-
zidla: aj v začiatočnej fáze pred prejdením 30 000/35 000
kilometrov a neskôr medzi jednou kontrolou a ďalšou,
je preto vždy potrebné venovať pozornosť bežným ve-
ciam, ako je napríklad pravidelná kontrola s prípadným
doplnením hladiny kvapalín, tlaku v pneumatikách, atď...UPOZORNENIE Rozmedzia plánovanej údržby sú stano-
vené výrobcom. Prípadné nedodržanie týchto rozmedzí
môže mať za následok ukončenie záruky.
Plánová údržba sa vykonáva v celej sieti Autorizovaného
servisu Fiat vo vopred stanovených časoch.
Ak sa počas vykonávania akéhokoľvek zásahu, okrem na-
plánovaných činností, vyskytne potreba ďalšej výmeny ale-
bo opravy, tieto môžu byť vykonané iba na základe
výslovného súhlasu klienta.
UPOZORNENIE Odporúčame ihneď oznámiť Autorizo-
vanému servisu Fiat prípadné malé poruchy prevádzky, bez
čakania na nasledujúci termín kontroly.
Ak sa vozidlo často používa na ťahanie prívesov, je po-
trebné skrátiť interval medzi servisnými prehliadkami.

192
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●

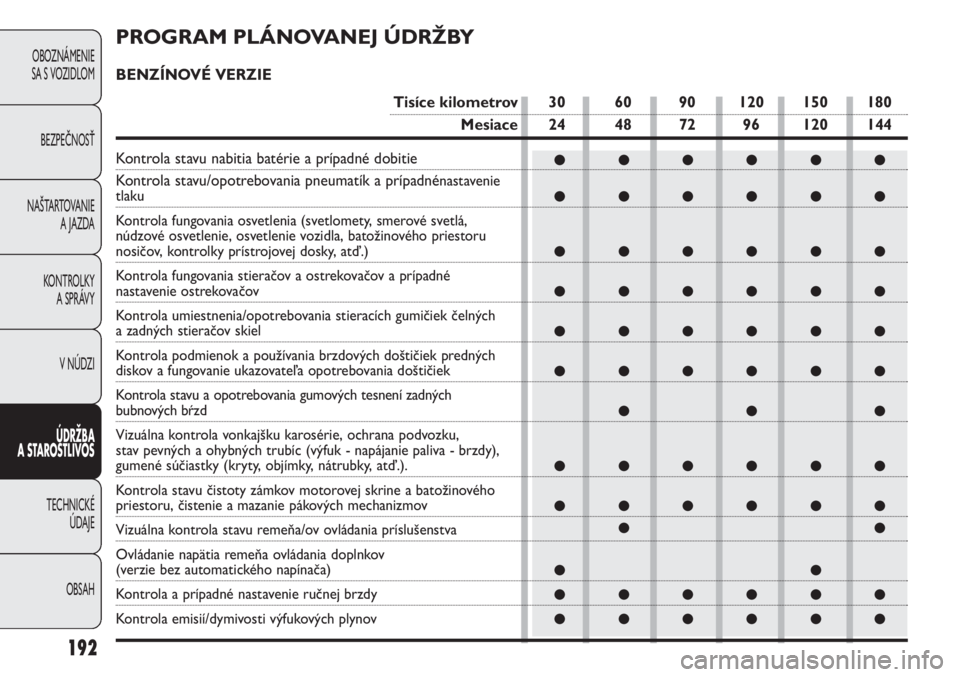

PROGRAM PLÁNOVANEJ ÚDRŽBY
BENZÍNOVÉ VERZIE
Tisíce kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola stavu nabitia batérie a prípadné dobitie
Kontrola stavu/opotrebovania pneumatík a prípadné
nastavenie tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov a ostrekovačov a prípadné
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiek čelných
a zadných stieračov skiel
Kontrola podmienok a používania brzdových doštičiek predných
diskov a fungovanie ukazovateľa opotrebovania doštičiek
Kontrola stavu a opotrebovania gumových tesnení zadných
bubnových bŕzd
Vizuálna kontrola vonkajšku karosérie, ochrana podvozku,
stav pevných a ohybných trubíc (výfuk - napájanie paliva - brzdy),
gumené súčiastky (kryty, objímky, nátrubky, atď.).
Kontrola stavu čistoty zámkov motorovej skrine a batožinového
priestoru, čistenie a mazanie pákových mechanizmov
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
Ovládanie napätia remeňa ovládania doplnkov
(verzie bez automatického napínača)
Kontrola a prípadné nastavenie ručnej brzdy
Kontrola emisií/dymivosti výfukových plynov

193
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
●●
●●●●●●
●
●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●

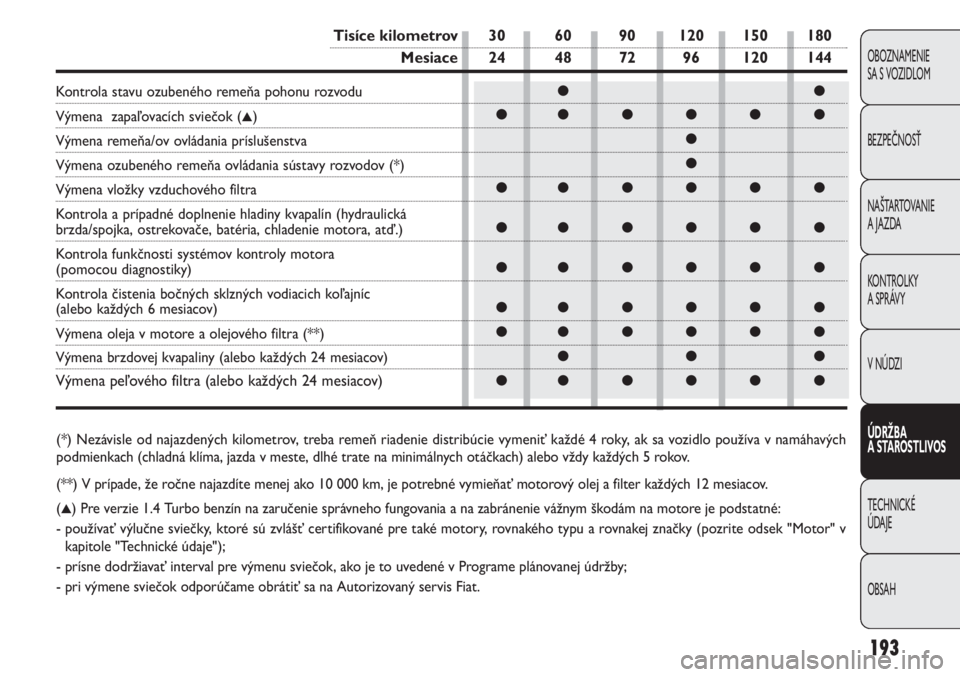

Tisíce kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola stavu ozubeného remeňa pohonu rozvodu
Výmena zapaľovacích sviečok (▲)
Výmena remeňa/ov ovládania príslušenstva
Výmena ozubeného remeňa ovládania sústavy rozvodov (*)
Výmena vložky vzduchového filtra
Kontrola a prípadné doplnenie hladiny kvapalín (hydraulická
brzda/spojka, ostrekovače, batéria, chladenie motora, atď.)
Kontrola funkčnosti systémov kontroly motora
(pomocou diagnostiky)
Kontrola čistenia bočných sklzných vodiacich koľajníc
(alebo každých 6 mesiacov)
Výmena oleja v motore a olejového filtra (**)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)
Výmena peľového filtra (alebo každých 24 mesiacov)
(*) Nezávisle od najazdených kilometrov, treba remeň riadenie distribúcie vymeniť každé 4 roky, ak sa vozidlo používa v namáhavých
podmienkach (chladná klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo vždy každých 5 rokov.
(**) V prípade, že ročne najazdíte menej ako 10 000 km, je potrebné vymieňať motorový olej a filter každých 12 mesiacov.
(
▲) Pre verzie 1.4 Turbo benzín na zaručenie správneho fungovania a na zabránenie vážnym škodám na motore je podstatné:
- používať výlučne sviečky, ktoré sú zvlášť certifikované pre také motory, rovnakého typu a rovnakej značky (pozrite odsek "Motor" v
kapitole "Technické údaje");
- prísne dodržiavať interval pre výmenu sviečok, ako je to uvedené v Programe plánovanej údržby;
- pri výmene sviečok odporúčame obrátiť sa na Autorizovaný servis Fiat.

194
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●
●●●●●●
●●
●●●●●●
VERZIE DIESEL BEZ DPF (1.3 Multijet - 1.6 Multijet)
Tisíce kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola stavu/opotrebovania pneumatík a prípadné
nastavenie tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiek predných
stieračov skiel
Kontrola podmienok a používania brzdových doštičiek predných
diskov a fungovanie ukazovateľa opotrebovania doštičiek
Kontrola stavu a opotrebovania gumových tesnení zadných
bubnových bŕzd
Vizuálna kontrola vonkajšku karosérie, ochrana podvozku,
stav pevných a ohybných trubíc (výfuk - napájanie paliva - brzdy),
gumené súčiastky (kryty, objímky, nátrubky, atď.).
Kontrola stavu čistoty zámkov motorovej skrine a batožinového
priestoru, čistenie a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín (hydraulická
brzda/spojka, ostrekovače skiel, batéria, chladenie motora, atď...)
Ovládanie napätia remeňa ovládania doplnkov
(verzie bez automatického napínača)
Kontrola a prípadné nastavenie ručnej brzdy
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
Kontrola emisií/dymovitosti výfukových plynov

195
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●
Tisíce kilometrov 30 60 90 120 150 180
Mesiace 24 48 72 96 120 144
Kontrola fungovania systému riadenia motora (pomocou určenia diagnózy)
Kontrola čistenia bočných sklzných vodiacich koľajníc
(alebo každých 6 mesiacov)
Výmena remeňa/ov ovládania príslušenstva
Výmena ozubeného remeňa ovládania sústavy rozvodov (*)
(verzie 1.6 Multijet)
Výmena palivového filtra
Výmena vložky vzduchového filtra
Výmena oleja v motore a olejového filtra
(alebo každých 24 mesiacov)
Výmena brzdovej kvapaliny (alebo každých 24 mesiacov)
Výmena peľového filtra (alebo každých 24 mesiacov)
(*) Nezávisle od najazdených kilometrov, treba remeň riadenie distribúcie vymeniť každé 4 roky, ak sa vozidlo používa v namáhavých
podmienkach (chladná klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo vždy každých 5 rokov.

196
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOS
TECHNICKÉ
ÚDAJE
OBSAH
● ●●●●
● ●●●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
● ●●●●
● ●●●●
●●
● ●●●●
●●
● ●●●●
VERZIE DIESEL S DPF (1.3 Multijet - 1.6 Multijet - 2.0 Multijet)
Tisíce kilometrů 35 70 105 140 175
Měsíce 24 48 72 96 120
Kontrola stavu/opotrebovania pneumatík a prípadné nastavenie tlaku
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru nosičov,
kontrolky prístrojovej dosky, atď.)
Kontrola fungovania stieračov, prípadné nastavenie ostrekovania
nastavenie ostrekovačov
Kontrola umiestnenia/opotrebovania stieracích gumičiek predných
stieračov skiel
Kontrola podmienok a používania brzdových doštičiek predných diskov
a fungovanie ukazovateľa opotrebovania doštičiek
Kontrola stavu a opotrebovania gumových tesnení zadných bubnových bŕzd
Vizuálna kontrola vonkajšku karosérie, ochrana podvozku, stav pevných
a ohybných trubíc (výfuk - napájanie paliva - brzdy), gumené súčiastky
(kryty, objímky, nátrubky, atď.).
Kontrola stavu čistoty zámkov motorovej skrine a batožinového priestoru,
čistenie a mazanie pákových mechanizmov
Kontrola a prípadné doplnenie hladiny kvapalín(hydraulická brzda/spojka,
ostrekovače skiel, batéria, chladenie motora, atď...)
Ovládanie napätia remeňa ovládania doplnkov
(verzie bez automatického napínača)
Kontrola a prípadné nastavenie ručnej brzdy
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva
Kontrola emisií/dymovitosti výfukových plynov
