FIAT DOBLO COMBI 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

157
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
C`dNkl^ l`f M

F0V0148mεικ. 130
F0V0149mεικ. 129

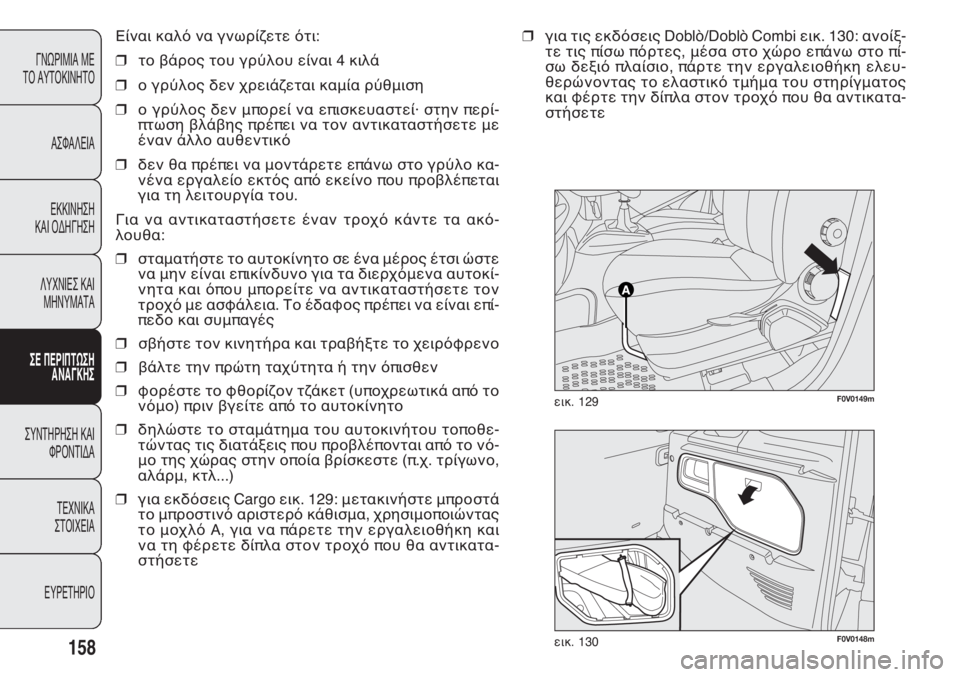

Είναι καλό να γνωρίζετε ότι:
❒το βάρος του γρύλου είναι 4 κιλά
❒ο γρύλος δεν χρειάζεται καμία ρύθμιση
❒ο γρύλος δεν μπορεί να επισκευαστεί· στην περί-
πτωση βλάβης πρέπει να τον αντικαταστήσετε με
έναν άλλο αυθεντικό
❒δεν θα πρέπει να μοντάρετε επάνω στο γρύλο κα-
νένα εργαλείο εκτός από εκείνο που προβλέπεται
για τη λειτουργία του.
Για να αντικαταστήσετε έναν τροχό κάντε τα ακό-
λουθα:
❒σταματήστε το αυτοκίνητο σε ένα μέρος έτσι ώστε
να μην είναι επικίνδυνο για τα διερχόμενα αυτοκί-
νητα και όπου μπορείτε να αντικαταστήσετε τον
τροχό με ασφάλεια. Το έδαφος πρέπει να είναι επί-
πεδο και συμπαγές
❒σβήστε τον κινητήρα και τραβήξτε το χειρόφρενο
❒βάλτε την πρώτη ταχύτητα ή την όπισθεν
❒φορέστε το φθορίζον τζάκετ (υποχρεωτικά από το
νόμο) πριν βγείτε από το αυτοκίνητο
❒δηλώστε το σταμάτημα του αυτοκινήτου τοποθε-
τώντας τις διατάξεις που προβλέπονται από το νό-
μο της χώρας στην οποία βρίσκεστε (π.χ. τρίγωνο,
αλάρμ, κτλ...)
❒για εκδόσεις Cargo εικ. 129: μετακινήστε μπροστά
το μπροστινό αριστερό κάθισμα, χρησιμοποιώντας
το μοχλό Α, για να πάρετε την εργαλειοθήκη και
να τη φέρετε δίπλα στον τροχό που θα αντικατα-
στήσετε
158
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
❒για τις εκδόσεις Doblò/Doblò Combi εικ. 130: ανοίξ-
τε τις πίσω πόρτες, μέσα στο χώρο επάνω στο πί-
σω δεξιό πλαίσιο, πάρτε την εργαλειοθήκη ελευ-
θερώνοντας το ελαστικό τμήμα του στηρίγματος
και φέρτε την δίπλα στον τροχό που θα αντικατα-
στήσετε

F0V0193mεικ. 133
F0V0151mεικ. 132

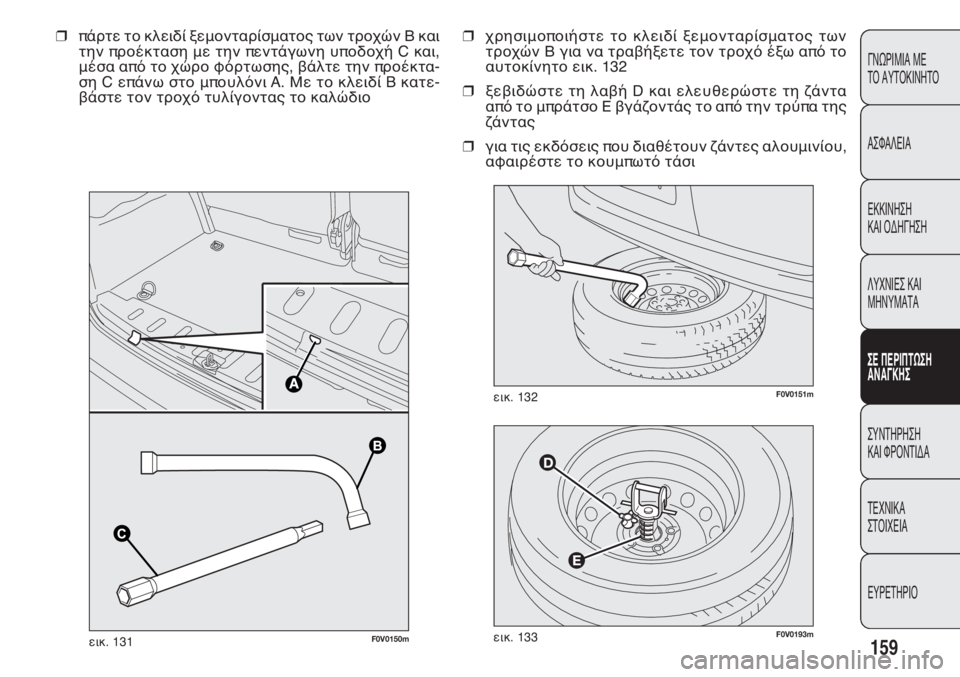

❒χρησιμοποιήστε το κλειδί ξεμονταρίσματος των
τροχών Β για να τραβήξετε τον τροχό έξω από το
αυτοκίνητο εικ. 132
❒ξεβιδώστε τη λαβή D και ελευθερώστε τη ζάντα
από το μπράτσο Ε βγάζοντάς το από την τρύπα της
ζάντας
❒για τις εκδόσεις που διαθέτουν ζάντες αλουμινίου,
αφαιρέστε το κουμπωτό τάσι ❒πάρτε το κλειδί ξεμονταρίσματος των τροχών Β και
την προέκταση με την πεντάγωνη υποδοχή C και,
μέσα από το χώρο φόρτωσης, βάλτε την προέκτα-
ση C επάνω στο μπουλόνι A. Με το κλειδί B κατε-
βάστε τον τροχό τυλίγοντας το καλώδιο
159
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟB B
C
C
F0V0150mεικ. 131

F0V0153mεικ. 134bF0V0155mεικ. 136
F0V0154mεικ. 135
160
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

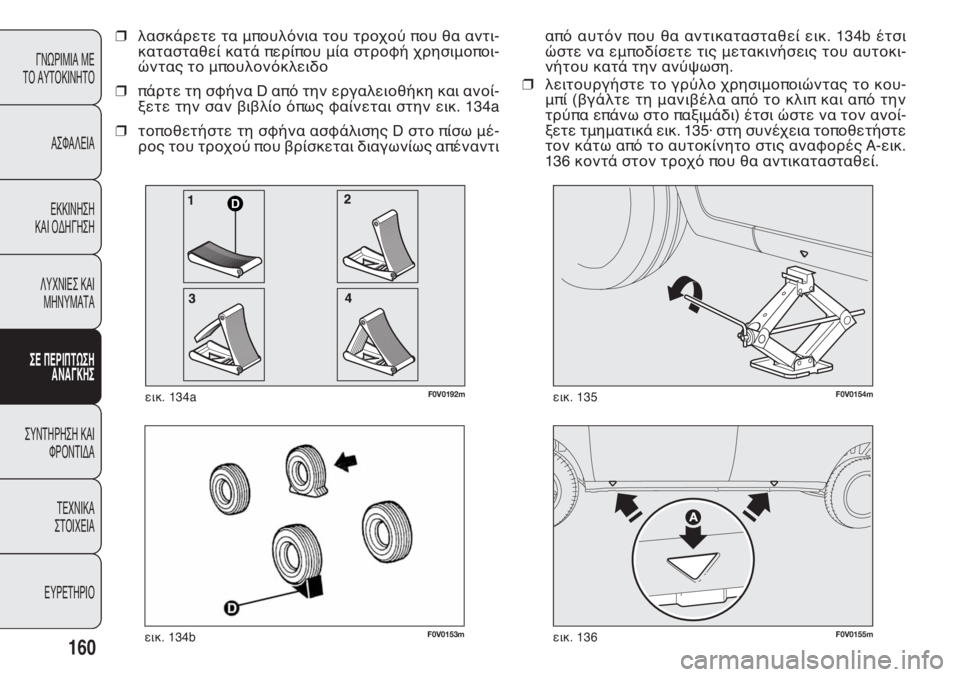

από αυτόν που θα αντικατασταθεί εικ. 134b έτσι
ώστε να εμποδίσετε τις μετακινήσεις του αυτοκι-
νήτου κατά την ανύψωση.
❒λειτουργήστε το γρύλο χρησιμοποιώντας το κου-
μπί (βγάλτε τη μανιβέλα από το κλιπ και από την
τρύπα επάνω στο παξιμάδι) έτσι ώστε να τον ανοί-
ξετε τμηματικά εικ. 135· στη συνέχεια τοποθετήστε
τον κάτω από το αυτοκίνητο στις αναφορές A-εικ.
136 κοντά στον τροχό που θα αντικατασταθεί. ❒λασκάρετε τα μπουλόνια του τροχού που θα αντι-
κατασταθεί κατά περίπου μία στροφή χρησιμοποι-
ώντας το μπουλονόκλειδο
❒πάρτε τη σφήνα D από την εργαλειοθήκη και ανοί-
ξετε την σαν βιβλίο όπως φαίνεται στην εικ. 134a
❒τοποθετήστε τη σφήνα ασφάλισης D στο πίσω μέ-
ρος του τροχού που βρίσκεται διαγωνίως απέναντι
D
F0V0192mεικ. 134a

F0V0156mεικ. 137F0V0157mεικ. 138

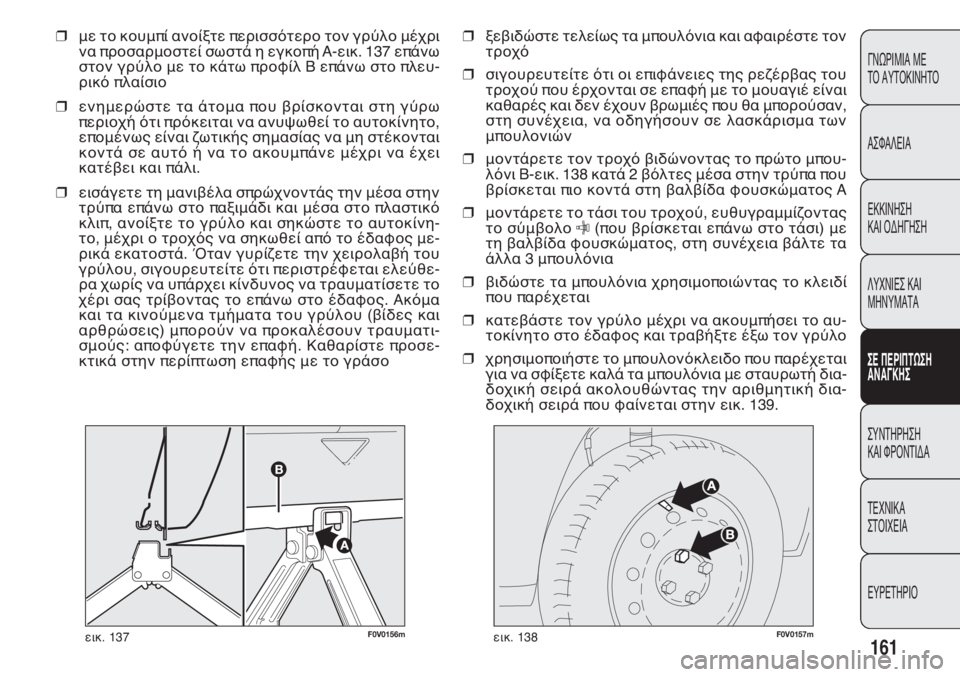

❒ξεβιδώστε τελείως τα μπουλόνια και αφαιρέστε τον
τροχό
❒σιγουρευτείτε ότι οι επιφάνειες της ρεζέρβας του
τροχού που έρχονται σε επαφή με το μουαγιέ είναι
καθαρές και δεν έχουν βρωμιές που θα μπορούσαν,
στη συνέχεια, να οδηγήσουν σε λασκάρισμα των
μπουλονιών
❒μοντάρετε τον τροχό βιδώνοντας το πρώτο μπου-
λόνι B-εικ. 138 κατά 2 βόλτες μέσα στην τρύπα που
βρίσκεται πιο κοντά στη βαλβίδα φουσκώματος A
❒μοντάρετε το τάσι του τροχού, ευθυγραμμίζοντας
το σύμβολο
C(που βρίσκεται επάνω στο τάσι) με
τη βαλβίδα φουσκώματος, στη συνέχεια βάλτε τα
άλλα 3 μπουλόνια
❒βιδώστε τα μπουλόνια χρησιμοποιώντας το κλειδί
που παρέχεται
❒κατεβάστε τον γρύλο μέχρι να ακουμπήσει το αυ-
τοκίνητο στο έδαφος και τραβήξτε έξω τον γρύλο
❒χρησιμοποιήστε το μπουλονόκλειδο που παρέχεται
για να σφίξετε καλά τα μπουλόνια με σταυρωτή δια-
δοχική σειρά ακολουθώντας την αριθμητική δια-
δοχική σειρά που φαίνεται στην εικ. 139. ❒με το κουμπί ανοίξτε περισσότερο τον γρύλο μέχρι
να προσαρμοστεί σωστά η εγκοπή A-εικ. 137 επάνω
στον γρύλο με το κάτω προφίλ B επάνω στο πλευ-
ρικό πλαίσιο
❒ενημερώστε τα άτομα που βρίσκονται στη γύρω
περιοχή ότι πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να μη στέκονται
κοντά σε αυτό ή να το ακουμπάνε μέχρι να έχει
κατέβει και πάλι.
❒εισάγετε τη μανιβέλα σπρώχνοντάς την μέσα στην
τρύπα επάνω στο παξιμάδι και μέσα στο πλαστικό
κλιπ, ανοίξτε το γρύλο και σηκώστε το αυτοκίνη-
το, μέχρι ο τροχός να σηκωθεί από το έδαφος με-
ρικά εκατοστά. Όταν γυρίζετε την χειρολαβή του
γρύλου, σιγουρευτείτε ότι περιστρέφεται ελεύθε-
ρα χωρίς να υπάρχει κίνδυνος να τραυματίσετε το
χέρι σας τρίβοντας το επάνω στο έδαφος. Ακόμα
και τα κινούμενα τμήματα του γρύλου (βίδες και
αρθρώσεις) μπορούν να προκαλέσουν τραυματι-
σμούς: αποφύγετε την επαφή. Καθαρίστε προσε-
κτικά στην περίπτωση επαφής με το γράσο
161
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

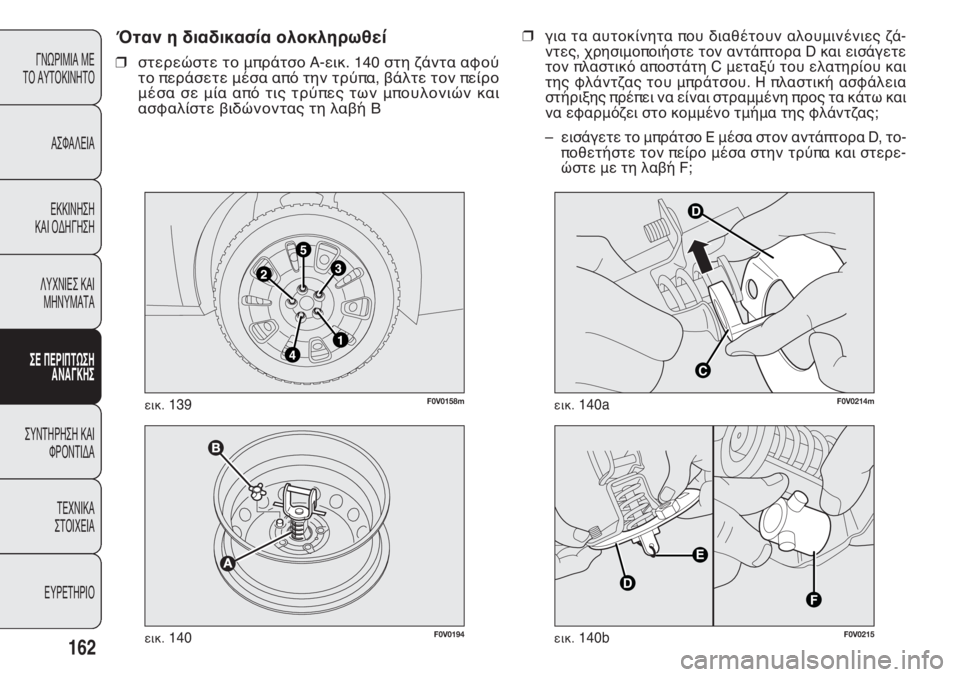

❒για τα αυτοκίνητα που διαθέτουν αλουμινένιες ζά-
ντες, χρησιμοποιήστε τον αντάπτορα D και εισάγετε
τον πλαστικό αποστάτη C μεταξύ του ελατηρίου και
της φλάντζας του μπράτσου. Η πλαστική ασφάλεια
στήριξης πρέπει να είναι στραμμένη προς τα κάτω και
να εφαρμόζει στο κομμένο τμήμα της φλάντζας;
– εισάγετε το μπράτσο Ε μέσα στον αντάπτορα D, το-
ποθετήστε τον πείρο μέσα στην τρύπα και στερε-
ώστε με τη λαβή F;SlZf ` ]bZ]bcZkKZ hdhcd`iqa^K
❒στερεώστε το μπράτσο A-εικ. 140 στη ζάντα αφού
το περάσετε μέσα από την τρύπα, βάλτε τον πείρο
μέσα σε μία από τις τρύπες των μπουλονιών και
ασφαλίστε βιδώνοντας τη λαβή Β
162
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0194εικ.140
F0V0158mεικ.139
D
C
F0V0214mεικ.140a
F0V0215εικ.140b

IHR BPFBNPFQ DOHQIDSFQ
DJ@QRHIWL FIX&GO automatic

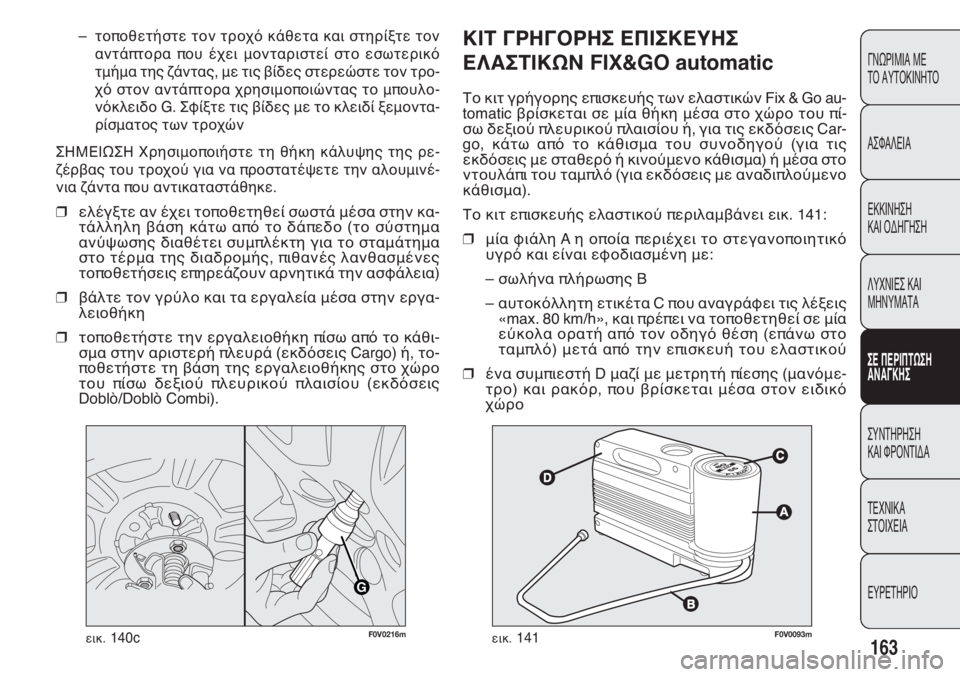

Το κιτ γρήγορης επισκευής των ελαστικών Fix & Go au-
tomatic βρίσκεται σε μία θήκη μέσα στο χώρο του πί-
σω δεξιού πλευρικού πλαισίου ή, για τις εκδόσεις Car-
go, κάτω από το κάθισμα του συνοδηγού (για τις
εκδόσεις με σταθερό ή κινούμενο κάθισμα) ή μέσα στο
ντουλάπι του ταμπλό (για εκδόσεις με αναδιπλούμενο
κάθισμα).
Το κιτ επισκευής ελαστικού περιλαμβάνει εικ. 141:
❒μία φιάλη A η οποία περιέχει το στεγανοποιητικό
υγρό και είναι εφοδιασμένη με:
– σωλήνα πλήρωσης B
– αυτοκόλλητη ετικέτα C που αναγράφει τις λέξεις
«max. 80 km/h», και πρέπει να τοποθετηθεί σε μία
εύκολα ορατή από τον οδηγό θέση (επάνω στο
ταμπλό) μετά από την επισκευή του ελαστικού
❒ένα συμπιεστή D μαζί με μετρητή πίεσης (μανόμε-
τρο) και ρακόρ, που βρίσκεται μέσα στον ειδικό
χώρο
– τοποθετήστε τον τροχό κάθετα και στηρίξτε τον
αντάπτορα που έχει μονταριστεί στο εσωτερικό
τμήμα της ζάντας, με τις βίδες στερεώστε τον τρο-
χό στον αντάπτορα χρησιμοποιώντας το μπουλο-
νόκλειδο G. Σφίξτε τις βίδες με το κλειδί ξεμοντα-
ρίσματος των τροχών
ΣΗΜΕΙΩΣΗ Χρησιμοποιήστε τη θήκη κάλυψης της ρε-
ζέρβας του τροχού για να προστατέψετε την αλουμινέ-
νια ζάντα που αντικαταστάθηκε.
❒ελέγξτε αν έχει τοποθετηθεί σωστά μέσα στην κα-
τάλληλη βάση κάτω από το δάπεδο (το σύστημα
ανύψωσης διαθέτει συμπλέκτη για το σταμάτημα
στο τέρμα της διαδρομής, πιθανές λανθασμένες
τοποθετήσεις επηρεάζουν αρνητικά την ασφάλεια)
❒βάλτε τον γρύλο και τα εργαλεία μέσα στην εργα-
λειοθήκη
❒τοποθετήστε την εργαλειοθήκη πίσω από το κάθι-
σμα στην αριστερή πλευρά (εκδόσεις Cargo) ή, το-
ποθετήστε τη βάση της εργαλειοθήκης στο χώρο
του πίσω δεξιού πλευρικού πλαισίου (εκδόσεις
Doblò/Doblò Combi).
163
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0093mεικ.141
G
F0V0216mεικ.140c

164
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

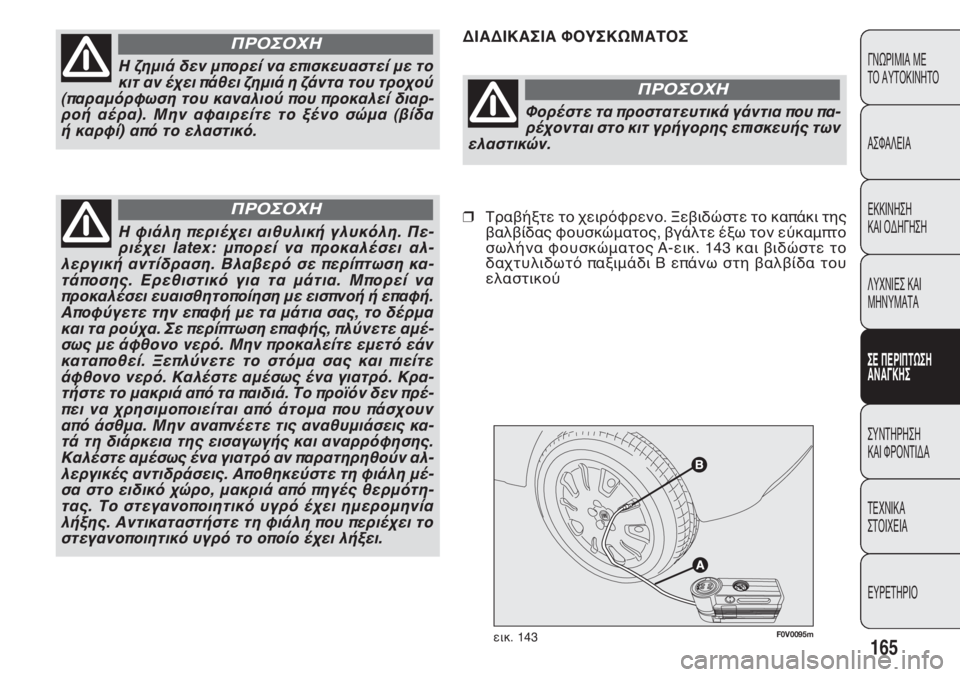

@f kcHk^b h

F0V0095mεικ. 143
CH@CHI@QH@ TNSQIWK@RNQ
165
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F _`ebH ]^f e

F0V0096mεικ. 144F0V0097mεικ. 145

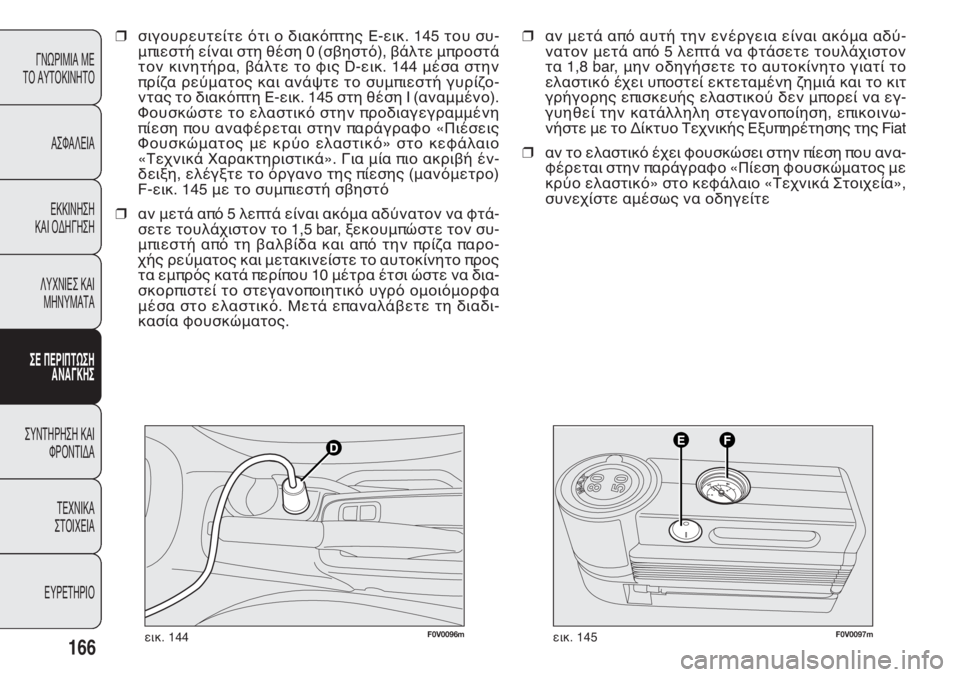

❒αν μετά από αυτή την ενέργεια είναι ακόμα αδύ-
νατον μετά από 5 λεπτά να φτάσετε τουλάχιστον
τα 1,8 bar, μην οδηγήσετε το αυτοκίνητο γιατί το
ελαστικό έχει υποστεί εκτεταμένη ζημιά και το κιτ
γρήγορης επισκευής ελαστικού δεν μπορεί να εγ-
γυηθεί την κατάλληλη στεγανοποίηση, επικοινω-
νήστε με το Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat
❒αν το ελαστικό έχει φουσκώσει στην πίεση που ανα-
φέρεται στην παράγραφο «Πίεση φουσκώματος με
κρύο ελαστικό» στο κεφάλαιο «Τεχνικά Στοιχεία»,
συνεχίστε αμέσως να οδηγείτε ❒σιγουρευτείτε ότι ο διακόπτης Ε-εικ. 145 του συ-
μπιεστή είναι στη θέση 0 (σβηστό), βάλτε μπροστά
τον κινητήρα, βάλτε το φις D-εικ. 144 μέσα στην
πρίζα ρεύματος και ανάψτε το συμπιεστή γυρίζο-
ντας το διακόπτη Ε-εικ. 145 στη θέση I (αναμμένο).
Φουσκώστε το ελαστικό στην προδιαγεγραμμένη
πίεση που αναφέρεται στην παράγραφο «Πιέσεις
Φουσκώματος με κρύο ελαστικό» στο κεφάλαιο
«Τεχνικά Χαρακτηριστικά». Για μία πιο ακριβή έν-
δειξη, ελέγξτε το όργανο της πίεσης (μανόμετρο)
F-εικ. 145 με το συμπιεστή σβηστό
❒αν μετά από 5 λεπτά είναι ακόμα αδύνατον να φτά-
σετε τουλάχιστον το 1,5 bar, ξεκουμπώστε τον συ-
μπιεστή από τη βαλβίδα και από την πρίζα παρο-
χής ρεύματος και μετακινείστε το αυτοκίνητο προς
τα εμπρός κατά περίπου 10 μέτρα έτσι ώστε να δια-
σκορπιστεί το στεγανοποιητικό υγρό ομοιόμορφα
μέσα στο ελαστικό. Μετά επαναλάβετε τη διαδι-
κασία φουσκώματος.
