FIAT DOBLO COMBI 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

F0V0037mεικ. 161
F0V0179mεικ. 160
F0V0231mεικ. 159b
TWR@ OHL@IHC@Q
(\bZ ^c]Lk^bj e^

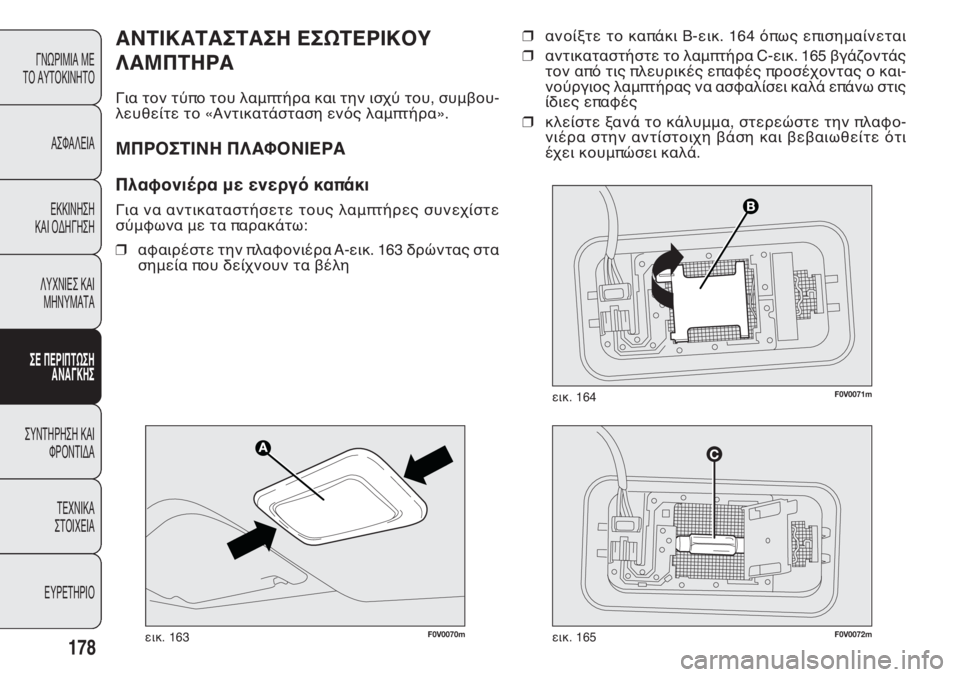

❒ανοίξτε το καπάκι B-εικ. 164 όπως επισημαίνεται
❒αντικαταστήστε το λαμπτήρα C-εικ. 165 βγάζοντάς
τον από τις πλευρικές επαφές προσέχοντας ο και-
νούργιος λαμπτήρας να ασφαλίσει καλά επάνω στις
ίδιες επαφές
❒κλείστε ξανά το κάλυμμα, στερεώστε την πλαφο-
νιέρα στην αντίστοιχη βάση και βεβαιωθείτε ότι
έχει κουμπώσει καλά.@LRHI@R@QR@QF DQWRDPHINS
J@KORFP@
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».
KOPNQRHLF OJ@TNLHDP@
OdZnhfbIiZ e^ ^f^i\L cZ

❒αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους
από τις πλευρικές επαφές προσέχοντας οι και-
νούργιοι λαμπτήρες να ασφαλίσουν καλά επάνω
στις ίδιες επαφές
❒κλείστε το καπάκι B-εικ. 167 και στερεώστε την πλα-
φονιέρα A-εικ. 166 στην αντίστοιχη θέση.
NOHQGH@ OJ@TNLHDP@
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A-εικ. 168 δρώντας στα
σημεία που δείχνουν τα βέλη
❒ανοίξτε το καπάκι B-εικ. 169 όπως επισημαίνεται
❒αντικαταστήστε το λαμπτήρα C-εικ. 170 βγάζοντάς
τον από τις πλευρικές επαφές προσέχοντας ο και-
νούργιος λαμπτήρας να ασφαλίσει καλά επάνω στις
ίδιες επαφές
❒κλείστε ξανά το κάλυμμα B-εικ. 169 και στερεώ-
στε την πλαφονιέρα στην αντίστοιχη βάση και
βεβαιωθείτε ότι έχει κουμπώσει καλά.
OdZnhfbIiZ e^ nNlZ k

F0V0072mεικ. 170


F0V0176mεικ. 171
❒βγάλτε την πλαφονιέρα πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒αντικαταστήστε το λαμπτήρα C-εικ. 172 βγάζοντάς
τον από τις πλευρικές επαφές προσέχοντας ο και-
νούργιος λαμπτήρας να ασφαλίσει καλά επάνω στις
ίδιες επαφές @nZbihMe^f`

F0V0088mεικ. 173
@LRHI@R@QR@QF @QT@JDHWL
BDLHI@
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας στην περίπτωση βλάβης ή λανθασμέ-
νης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο Α-εικ. 173 δεν πρέ-
πει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια
με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
Cασφάλεια με καμένο αγώγιμο στοιχείο.
Για να αντικαταστήσετε την ασφάλεια χρησιμοποιή-
στε το τσιμπιδάκι D που βρίσκεται μέσα στην εργα-
λειοθήκη ή στο δοχείο του κιτ Fix&Go (για εκδόσεις/
αγορές, όπου προβλέπεται).
181
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ql`f

F0V0081mεικ. 174
F0V0089mεικ. 175

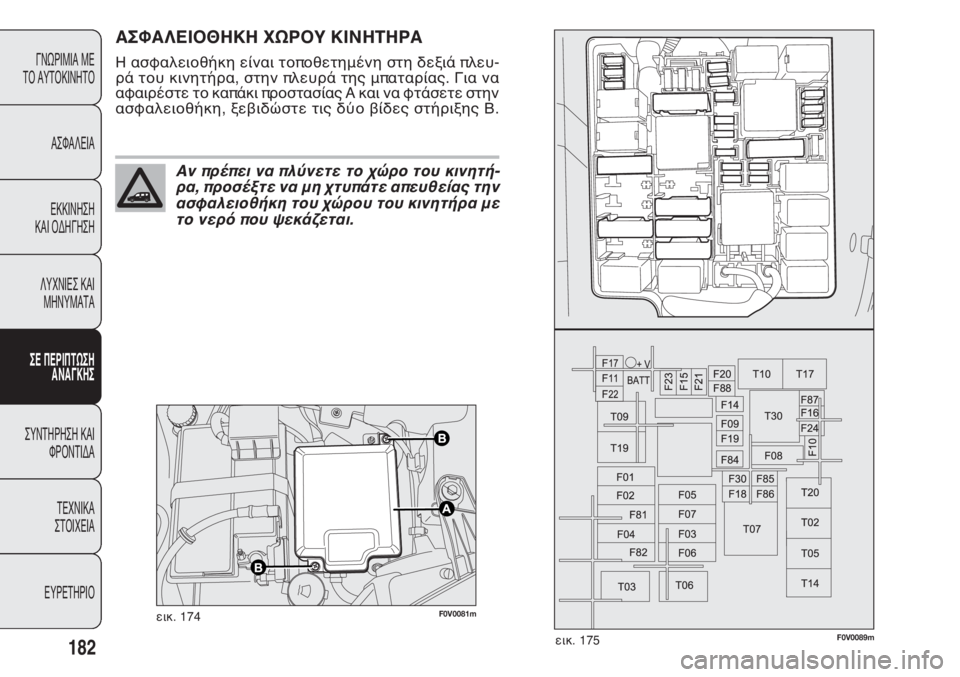

@QT@JDHNGFIF UWPNS IHLFRFP@
Η ασφαλειοθήκη είναι τοποθετημένη στη δεξιά πλευ-
ρά του κινητήρα, στην πλευρά της μπαταρίας. Για να
αφαιρέστε το καπάκι προστασίας Α και να φτάσετε στην
ασφαλειοθήκη, ξεβιδώστε τις δύο βίδες στήριξης Β.
182
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
@f

183
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
CH@R@MF ONS OPNQR@RDSDR@H @QT@JDH@ @KODP DHISL@
Διακόπτης ανοίγματος πόρτας που ανοίγει προς τα επάνω
(έκδοση Cargo) F09 10 175
Μονοτονική κόρνα F10 10 175
Φώτα μεγάλης σκάλας F14 15 175
Πρόσθετο καλοριφέρ PTC1 (βενζινοκινητήρες) F15 30 175
Συμπιεστής συστήματος κλιματισμού F19 7,5 175
Πίσω θερμαινόμενο τζάμι F20 30 175
Αντλία καυσίμου επάνω στο ρεζερβουάρ F21 15 175
Φώτα ομίχλης F30 15 175
Πρίζα ρεύματος χώρου επιβατών, πίσω πρίζα ρεύματος F85 30 175
Ηλεκτροβαλβίδες συστήματος μεθανίου F84 10 175
Αναπτήρας, θερμαινόμενα καθίσματα F86 30 175
Αισθητήρας κατάστασης φόρτισης μπαταρίας
IBS για το σύστημα Start&Stop F87 5 175
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5 175

184
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0082mεικ. 176F0V0083mεικ. 177

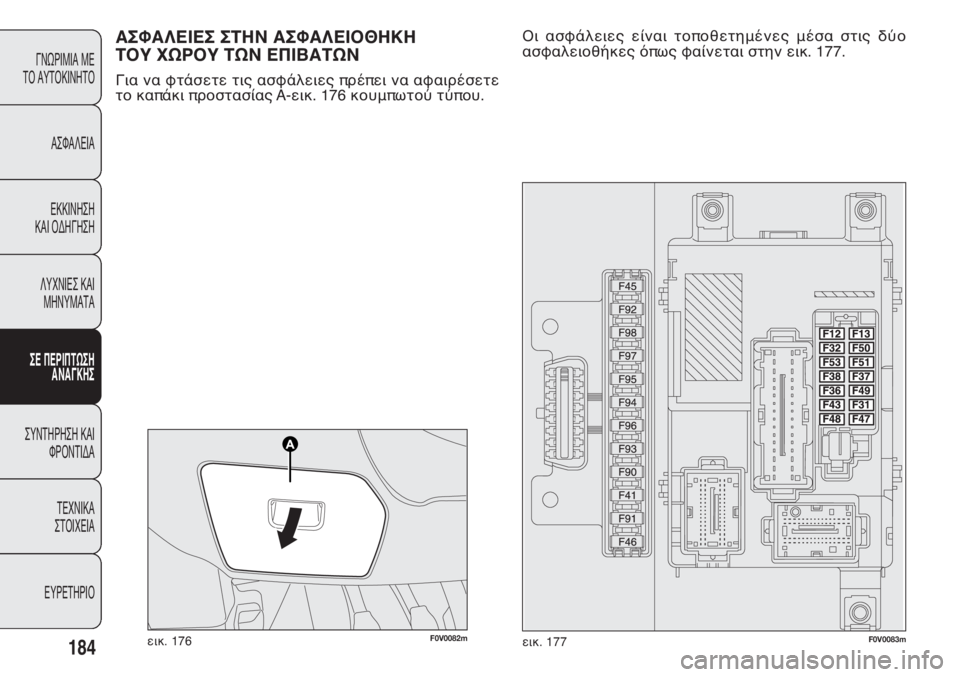

@QT@JDHDQ QRFL @QT@JDHNGFIF
RNS UWPNS RWL DOHA@RWL
Για να φτάσετε τις ασφάλειες πρέπει να αφαιρέσετε
το καπάκι προστασίας A-εικ. 176 κουμπωτού τύπου.Οι ασφάλειες είναι τοποθετημένες μέσα στις δύο
ασφαλειοθήκες όπως φαίνεται στην εικ. 177.

185
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
CH@R@MF ONS OPNQR@RDSDR@H @QT@JDH@ @KODP DHISL@
Φως μεσαίας σκάλας δεξιά F12 7,5 177
Φως μπροστινής πλαφονιέρας, φως πίσω πλαφονιέρας,
φώτα επάνω στα σκιάδια, φώτα πλαισίου θυρών, φως πορτμπαγκάζ F32 7,5 177
Πίνακας οργάνων F53 5 177
Μοτέρ κλειδώματος/ξεκλειδώματος θυρών, μοτέρ ενεργοποίησης
dead lock, μοτέρ ξεκλειδώματος πόρτας πορτμπαγκάζ F38 20 177
Τροφοδοσία + μπαταρίας για πρίζα διάγνωσης EOBD, μονάδα ελέγχου
αυτόματου συστήματος κλιματισμού, σειρήνα συναγερμού, ηχοσυστήματος,
μονάδας ελέγχου convergence
Blue&Me™, μονάδας ελέγχου πίεσης ελαστικώνF36 10 177
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού F43 15 177
Μοτέρ παραθύρου στην μπροστινή πόρτα στην πλευρά του συνοδηγού F48 20 177
Αριστερό φως μεσαίας σκάλας, ρυθμιστής προβολέα F13 7,5 177
Τροφοδοσία INT για διακόπτη επάνω στο πεντάλ του στοπ, διακόπτη
επάνω στο πεντάλ του συμπλέκτη, σύνολο εσωτερικού καλοριφέρ, μονάδα
ελέγχου convergence Blue&Me™, σύστημα προεγκατάστασης ηχοσυστήματος F51 7,5 177
Τροφοδοσία INT για πίνακα οργάνων, διακόπτη επάνω στο πεντάλ
του στοπ, φως τρίτου στοπ F37 5 177
Τροφοδοσία INT για φωτισμό κονσόλας εντολών, μονάδα ελέγχου
παρκαρίσματος, μονάδα ελέγχου εντοπισμού πίεσης ελαστικών,
μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών,αισθητήρα βροχής,
μονάδα ελέγχου ηλεκτρικής οροφής, πρίζα τηλεπληροφόρησης my-port F49 5 177
Τροφοδοσία με άνοιγμα διακόπτη INT/A για πηνία ρελέ επάνω
στην ασφαλειοθήκη του κινητήρα και πηνία ρελέ επάνω στην
ασφαλειοθήκη του body computer F31 5 177

186
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

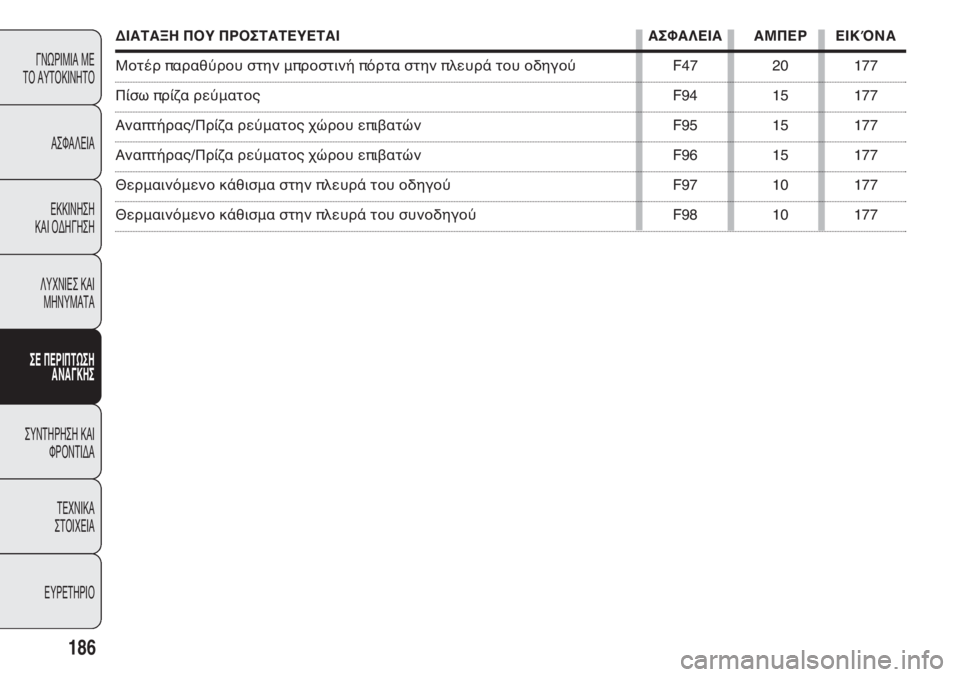

CH@R@MF ONS OPNQR@RDSDR@H @QT@JDH@ @KODP DHISL@
Μοτέρ παραθύρου στην μπροστινή πόρτα στην πλευρά του οδηγού F47 20 177
Πίσω πρίζα ρεύματος F94 15 177
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών F95 15 177
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών F96 15 177
Θερμαινόμενο κάθισμα στην πλευρά του οδηγού F97 10 177
Θερμαινόμενο κάθισμα στην πλευρά του συνοδηγού F98 10 177
