FIAT DOBLO COMBI 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

F0V0098mεικ. 146

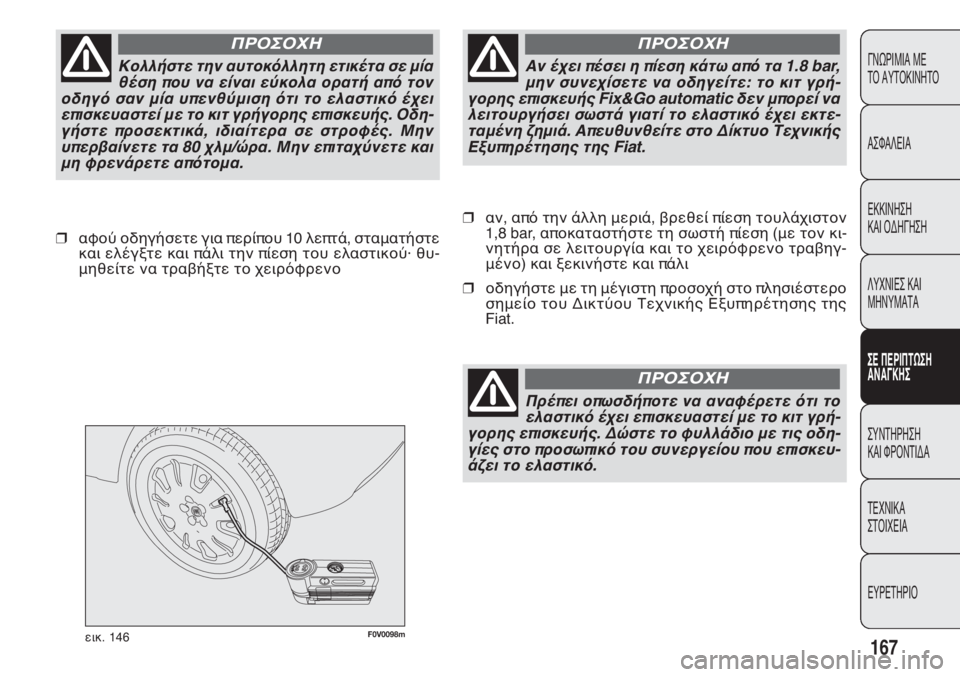

❒αν, από την άλλη μεριά, βρεθεί πίεση τουλάχιστον
1,8 bar, αποκαταστήστε τη σωστή πίεση (με τον κι-
νητήρα σε λειτουργία και το χειρόφρενο τραβηγ-
μένο) και ξεκινήστε και πάλι
❒οδηγήστε με τη μέγιστη προσοχή στο πλησιέστερο
σημείο του Δικτύου Τεχνικής Εξυπηρέτησης της
Fiat. ❒αφού οδηγήσετε για περίπου 10 λεπτά, σταματήστε
και ελέγξτε και πάλι την πίεση του ελαστικού· θυ-
μηθείτε να τραβήξτε το χειρόφρενο
167
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
IhddJkl^ l`f ZmlhcLdd`l` ^lbcIlZ k^ eKZ
aIk`

F0V0099mεικ. 147F0V0100mεικ. 148
CH@CHI@QH@ BH@ RFL @LRHI@R@QR@QF
RFQ TH@JFQ

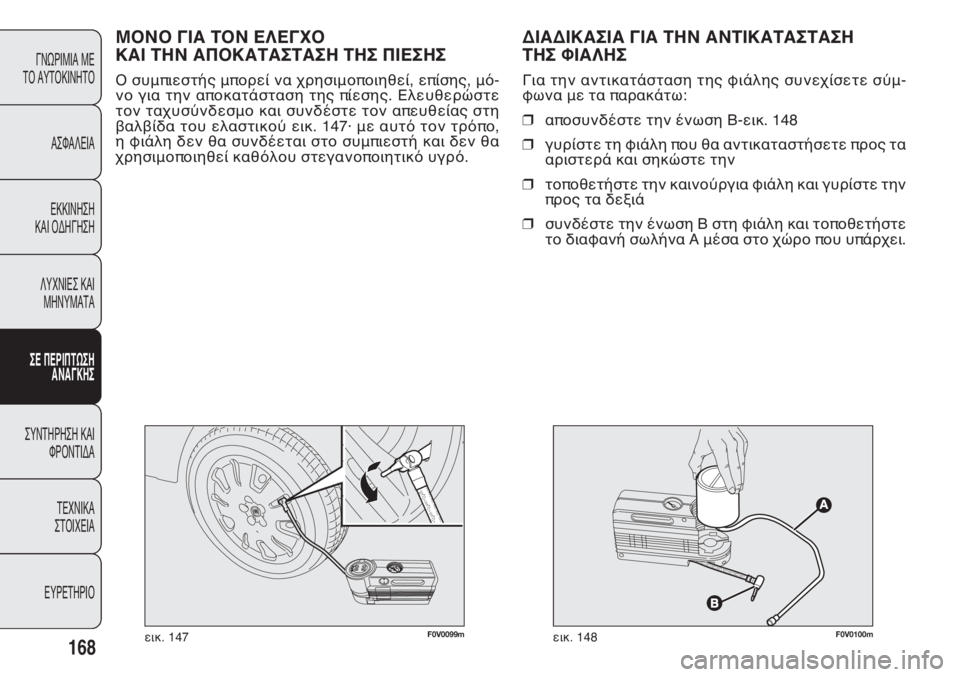

Για την αντικατάσταση της φιάλης συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αποσυνδέστε την ένωση Β-εικ. 148
❒γυρίστε τη φιάλη που θα αντικαταστήσετε προς τα
αριστερά και σηκώστε την
❒τοποθετήστε την καινούργια φιάλη και γυρίστε την
προς τα δεξιά
❒συνδέστε την ένωση Β στη φιάλη και τοποθετήστε
το διαφανή σωλήνα Α μέσα στο χώρο που υπάρχει.
KNLN BH@ RNL DJDBUN
I@H RFL @ONI@R@QR@QF RFQ OHDQFQ
Ο συμπιεστής μπορεί να χρησιμοποιηθεί, επίσης, μό-
νο για την αποκατάσταση της πίεσης. Ελευθερώστε
τον ταχυσύνδεσμο και συνδέστε τον απευθείας στη
βαλβίδα του ελαστικού εικ. 147· με αυτό τον τρόπο,
η φιάλη δεν θα συνδέεται στο συμπιεστή και δεν θα
χρησιμοποιηθεί καθόλου στεγανοποιητικό υγρό.
168
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

@LRHI@R@QR@QF DLNQ J@KORFP@
BDLHIDQ NCFBHDQ

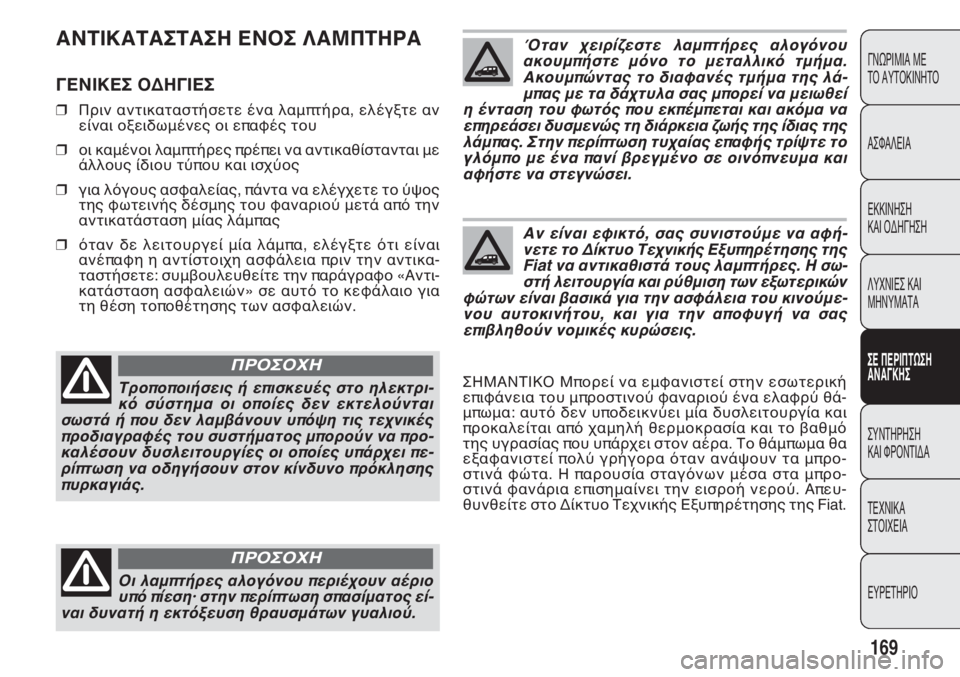

❒Πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν
είναι οξειδωμένες οι επαφές του
❒οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται με
άλλους ίδιου τύπου και ισχύος
❒για λόγους ασφαλείας, πάντα να ελέγχετε το ύψος
της φωτεινής δέσμης του φαναριού μετά από την
αντικατάσταση μίας λάμπας
❒όταν δε λειτουργεί μία λάμπα, ελέγξτε ότι είναι
ανέπαφη η αντίστοιχη ασφάλεια πριν την αντικα-
ταστήσετε: συμβουλευθείτε την παράγραφο «Αντι-
κατάσταση ασφαλειών» σε αυτό το κεφάλαιο για
τη θέση τοποθέτησης των ασφαλειών.
169
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Rih

F0V0027mεικ. 149
RSONH J@KORFPWL ^bc. 149
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορε-
τικοί τύποι λαμπτήρων:
A Λαμπτήρες όλο γυαλί: κουμπωτού τύπου. Για να
βγουν πρέπει να τραβήξετε.
B Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγά-
λετε από το αντίστοιχο ντουί, πατήστε το λαμπτή-
ρα, γυρίστε τον αριστερόστροφα και βγάλτε τον.
C Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, απο-
συνδέστε τους από τις αντίστοιχες επαφές.
170
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
D Λαμπτήρες αλογόνου: για να αφαιρέσετε το λα-
μπτήρα βγάλτε την ασφάλεια στήριξης από την
αντίστοιχη βάση.
E Λαμπτήρες αλογόνου: για να αφαιρέσετε το λα-
μπτήρα βγάλτε την ασφάλεια στήριξης από την
αντίστοιχη βάση.

171
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
JZe

F0V0028mεικ. 150F0V0029mεικ. 151
@LRHI@R@QR@QF DMWRDPHINS
J@KORFP@
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».
KOPNQRHL@ NORHI@ QSLNJ@ ^bc. 150
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις
λάμπες για τα φώτα θέσης, τη μεσαία σκάλα, τη με-
γάλη σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι
η παρακάτω:
A Φλας.
B Φώτα θέσης και μεσαίας σκάλας
C Φώτα ημέρας και μεγάλης σκάλας.
Για να φτάσετε τους λαμπτήρες πρέπει να αφαιρέστε
τα κουμπωτά καπάκια προστασίας.
172
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
TUR@ GPQFj
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε το προστατευτικό καπάκι Β-εικ. 150
❒γυρίστε το ντουί της λάμπας A-εικ. 151 προς τα αρι-
στερά και αφαιρέστε το
❒βγάλτε το λαμπτήρα B και αντικαταστήστε τον
❒μοντάρετε ξανά τον καινούργιο λαμπτήρα, βάλτε
ξανά το ντουί A-εικ. 151 και στη συνέχεια μοντά-
ρετε σωστά το προστατευτικό καπάκι Β-εικ. 150.

F0V0030mεικ. 152F0V0031mεικ. 153
TJ@Q
De›iLj
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε το προστατευτικό καπάκι Α-εικ. 150
❒γυρίστε αριστερόστροφα το ντουί του λαμπτήρα
C-εικ. 153 και αφαιρέστε το
❒βγάλτε το λαμπτήρα Β-εικ.153 σπρώχνοντάς τον
ελαφρά και γυρίζοντάς τον αριστερόστροφα
❒αντικαταστήστε το λαμπτήρα, μοντάρετε το ντουί
C γυρίζοντάς το δεξιόστροφα και ασφαλίζοντας το
σωστά
❒μοντάρετε ξανά το προστατευτικό καπάκι Α-εικ. 150.
Od^mibcH
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των λαμπτήρων
των πλευρικών φλας, που βρίσκονται μέσα στον εξω-
τερικό καθρέφτη, πρέπει να απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
TWR@ KDQ@H@Q QI@J@Q
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε το προστατευτικό καπάκι Β-εικ. 150
❒αποσυνδέστε το φις σύνδεσης
❒ελευθερώστε τις ασφάλειες συγκράτησης της λά-
μπας A-εικ. 152
❒βγάλτε το λαμπτήρα Β-εικ. 152 από το φις σύνδε-
σης και αντικαταστήστε τον
❒μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυ-
γραμμίζοντας το προφίλ του μεταλλικού τμήματος
με την αύλακα που υπάρχει επάνω την παραβολή
του προβολέα, στη συνέχεια συνδέστε το φις σύν-
δεσης και στερεώστε τις ασφάλειες στήριξης του
λαμπτήρα Α
❒μοντάρετε ξανά σωστά το προστατευτικό καπάκι
Β-εικ. 150.
173
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

F0V0032mεικ. 154F0V0033mεικ. 155
DAYTIME LIGHTS (TWR@ FKDP@Q)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε το προστατευτικό καπάκι C-εικ. 150
❒γυρίστε αριστερόστροφα το ντουί του λαμπτήρα
E-εικ. 155 και αφαιρέστε το
❒βγάλτε τον κουμπωτό λαμπτήρα
❒αντικαταστήστε το λαμπτήρα, μοντάρετε το ντουί
E γυρίζοντάς το δεξιόστροφα και ασφαλίζοντας το
σωστά
❒μοντάρετε ξανά το προστατευτικό καπάκι E-εικ.
150.
PSGKHQF TWRWL NKHUJFQ
(για εκδόσεις/αγορές, όπου προβλέπεται)
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των λαμπτήρων
των φώτων ομίχλης πρέπει να πάτε το Δίκτυο Τεχνι-
κής Εξυπηρέτησης της Fiat.
TWR@ KDB@JFQ QI@J@Q
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒βγάλτε το προστατευτικό καπάκι C-εικ. 150
❒αποσυνδέστε το φις σύνδεσης
❒ελευθερώστε τις ασφάλειες συγκράτησης της λά-
μπας D-εικ. 154
❒βγάλτε το λαμπτήρα από το φις σύνδεσης και αντι-
καταστήστε τον
❒μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυ-
γραμμίζοντας το προφίλ του μεταλλικού τμήματος
με την αύλακα που υπάρχει επάνω την παραβολή
του προβολέα, στη συνέχεια συνδέστε το φις σύν-
δεσης και στερεώστε τις ασφάλειες στήριξης του
λαμπτήρα D
❒μοντάρετε ξανά σωστά το προστατευτικό καπάκι
C-εικ. 150.
174
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

Για να φτάσετε τους λαμπτήρες A – B – D – F πρέπει
να ξεβιδώσετε τις 4 βίδες στήριξης E-εικ. 157 και να
βγάλετε το ντουί. Για να αντικαταστήσετε το λαμπτή-
ρα πιέστε τον ελαφρά και γυρίστε τον αριστερόστρο-
φα (βύσμα μπαγιονέτ), στη συνέχεια βγάλτε τον και
αντικαταστήστε τον. OHQW NORHI@ QSLNJ@
Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης,τα φλας, τα φώτα όπισθεν/πίσω
φώτα ομίχλης και τα φώτα στοπ (stop). Η πρόσβαση στα
οπτικά σύνολα αποκτάται όπως περιγράφεται στη
συνέχεια:
❒ανοίξτε τα φύλλα της πίσω πόρτας
❒ξεβιδώστε τις βίδες στήριξης A-εικ. 156
❒βγάλτε το οπτικό σύνολο αφού αποσυνδέσετε το
φις σύνδεσης.
Η διάταξη των λαμπτήρων του οπτικού συνόλου εικ.
157 είναι η παρακάτω:
A Φώτα στοπ
B Φλας
C Φώτα όπισθεν
D Φώτα θέσης
F Φώτα θέσης/πίσω φώτα ομίχλης
Για να αντικαταστήσετε τους λαμπτήρες των φώτων
όπισθεν γυρίστε αριστερόστροφα το ντουί C-εικ. 157,
βγάλτε τον κουμπωτό λαμπτήρα και αντικαταστήστε
τον.
175
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0034mεικ. 156

F0V0164mεικ. 159a
F0V0163mεικ. 158
176
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
QD ODPHORWQF
@L@BIFQ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
TWR@ 3° QRNO ^bc. 158-159a-159b
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒για τις εκδόσεις με πόρτα πορτμπαγκάζ, ξεβιδώστε
τις δύο βίδες στήριξης A-εικ. 158 και βγάλτε το
οπτικό σύνολο
❒για τις εκδόσεις με πίσω πόρτα με φύλλα, αφαιρέστε
τις ελαστικές τάπες B-εικ. 159a και πιέστε τις ασφά-
λειες στήριξης C για να βγάλετε το οπτικό σύνολο ❒για τις εκδόσεις με υψηλή οροφή και πίσω πόρτα
με φύλλα, αφαιρέστε το πλαστικό κάλυμμα Α-
εικ.159b και τη λαστιχένια τάπα Β-εικ.159b, κου-
μπωτού τύπου, βάζοντας ένα κατσαβίδι επάνω στις
ασφάλειες στήριξης όπως φαίνεται στην εικόνα και
βγάλτε το σύνολο
❒πιέστε τις ασφάλειες στήριξης και βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και
αντικαταστήστε τον.
F0V0035mεικ.157
