FIAT DOBLO COMBI 2014 Kezelési és karbantartási útmutató (in Hungarian)

227
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.
Maximális sebesség jelölése
A megengedett maximális sebesség jelölése téli
gumiabroncsoknál
A teherbírásra jellemző szám (terhelési index)
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
Példa: 6J x 15 ET43
6 = a keréktárcsa szélessége hüvelykben (1-es méret).
J = a keréktárcsa mélyedésének profilja (a gumiabroncs
peremének megtámasztására) (
2-es méret).
15 = a keréktárcsa hengeres felületének névleges átmé-
rője hüvelykben (megegyezik a gumiabroncs belső
átmérőjével)
3= O.
ET43 = a kerék „kiállása” (a keréktárcsa domborúságából
adódó távolság a középvonal és a kerékagyon fel-
fekvő felület síkja között).
F0V0217m196. ábra
Amennyiben az acéllemez kerekekhez és az
első felszereléstől eltérő gumiabroncsokhoz
after sale, (a felni védelmét szolgáló) Rim Protector-
ral szerelt (rugóval) rögzülő integrált dísztárcsákat
használunk (196. ábra), NE szereljük fel a dísztár-
csákat . Nem megfelelő gumiabroncsok és dísztár-
csák használata a gumiabroncs nyomásának hirte-
len csökkenéséhez vezethet .
FIGYELEM
GUMIABRONCSOK RIM PROTECTOR 196. ábra

228
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

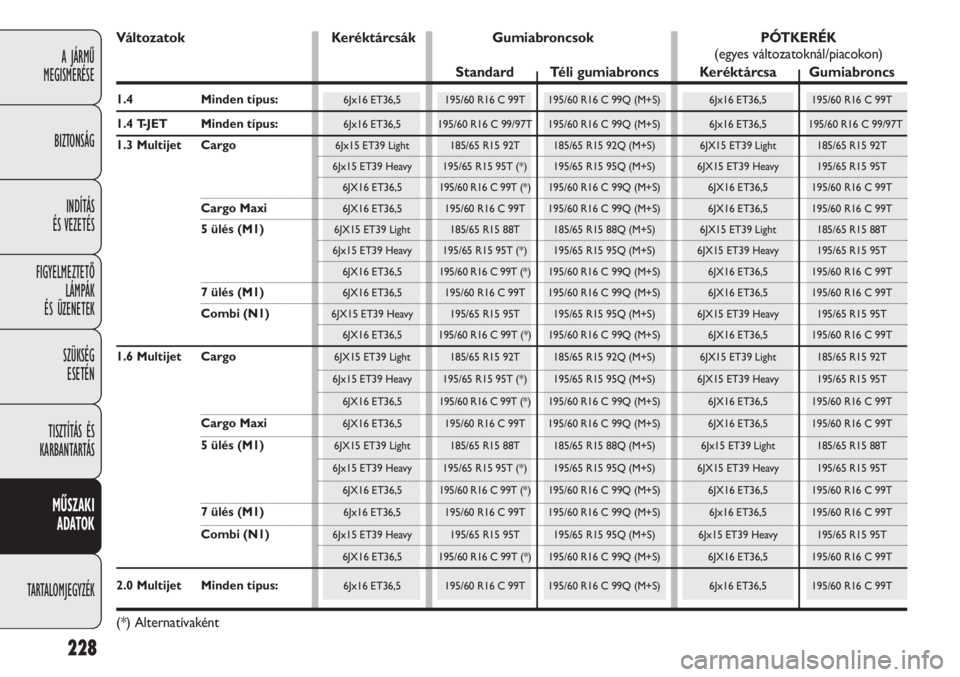

Változatok Keréktárcsák Gumiabroncsok PÓTKERÉK
(egyes változatoknál/piacokon)
Standard Téli gumiabroncs Keréktárcsa Gumiabroncs
1.4 Minden típus:6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.4 T-JET Minden típus:6Jx16 ET36,5 195/60 R16 C 99/97T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99/97T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 ülés (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 ülés (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 ülés (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 ülés (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Minden típus:6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) Alternatívaként

229
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

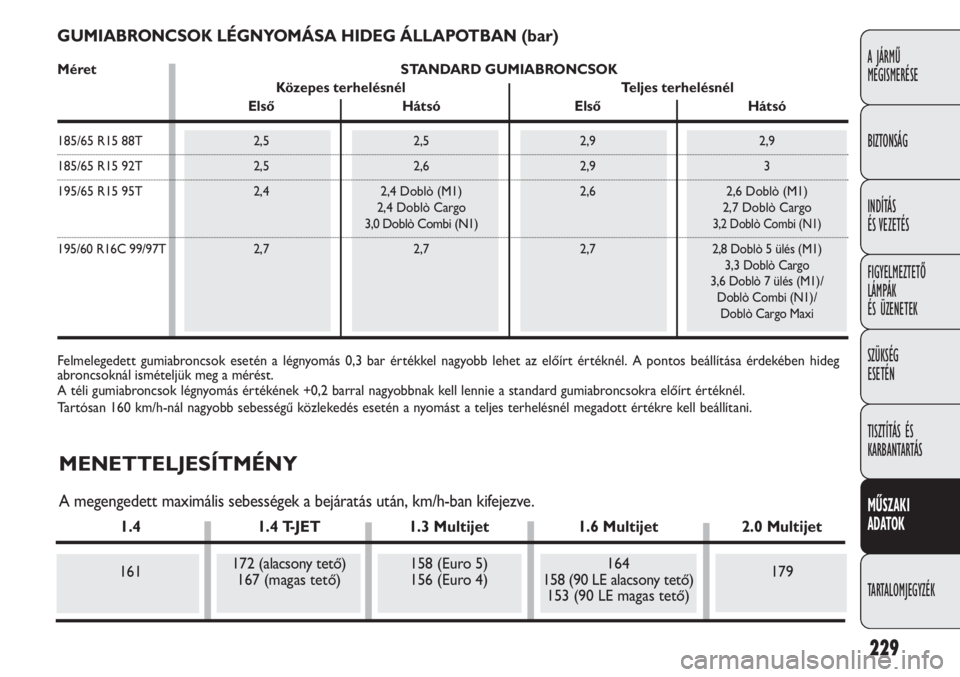

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Méret STANDARD GUMIABRONCSOK
Közepes terhelésnél Teljes terhelésnél
Első Hátsó Első Hátsó
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99/97T2,7 2,7 2,7 2,8 Doblò 5 ülés (M1)
3,3 Doblò Cargo
3,6 Doblò 7 ülés (M1)/
Doblò Combi (N1)/
Doblò Cargo Maxi
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg
abroncsoknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 barral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a nyomást a teljes terhelésnél megadott értékre kell beállítani.
MENETTELJESÍTMÉNY
A megengedett maximális sebességek a bejáratás után, km/h-ban kifejezve.
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
161172 (alacsony tető)158 (Euro 5) 164
179
167 (magas tető) 156 (Euro 4)158 (90 LE alacsony tető)
153 (90 LE magas tető)

230
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

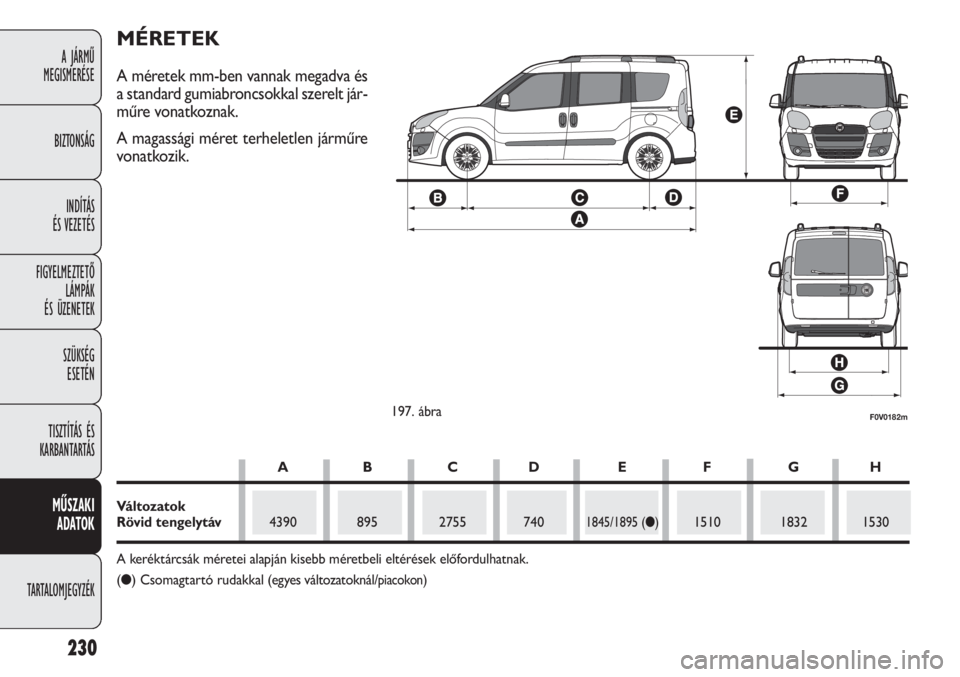

F0V0182m197. ábra
MÉRETEK
A méretek mm-ben vannak megadva és
a standard gumiabroncsokkal szerelt jár-
műre vonatkoznak.
A magassági méret terheletlen járműre
vonatkozik.
AB CD E F GH
Változatok
Rövid tengelytáv4390 895 2755 7401845/1895 (●)1510 1832 1530
A keréktárcsák méretei alapján kisebb méretbeli eltérések előfordulhatnak.
(●) Csomagtartó rudakkal (egyes változatoknál/
piacokon)

231
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

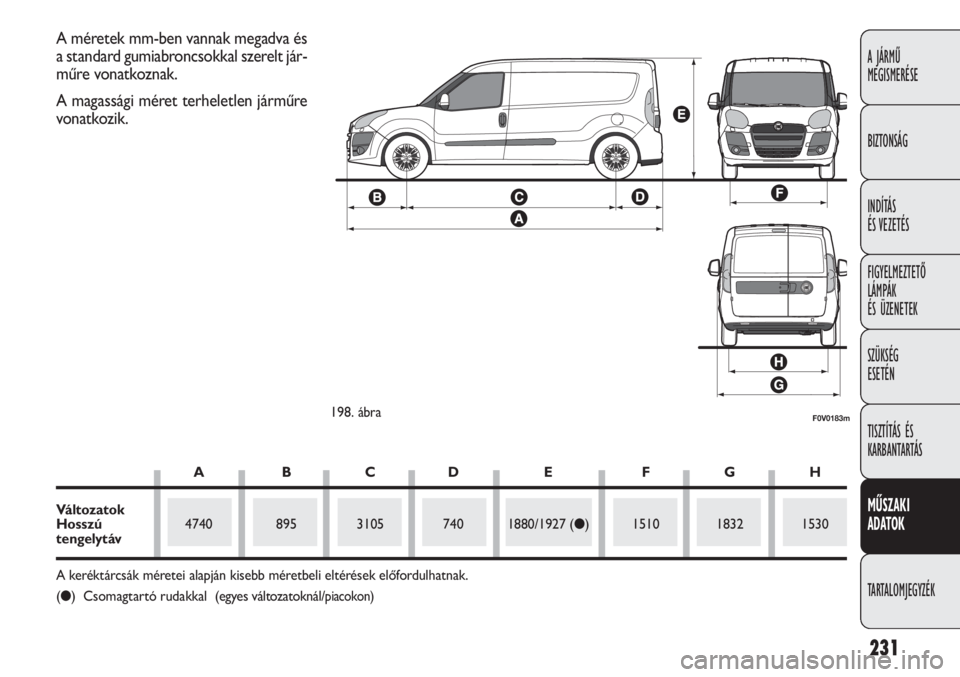

F0V0183m198. ábra
A méretek mm-ben vannak megadva és
a standard gumiabroncsokkal szerelt jár-
műre vonatkoznak.
A magassági méret terheletlen járműre
vonatkozik.
ABCD E FGH
Változatok
Hosszú 4740 895 3105 740 1880/1927 (●) 1510 1832 1530
tengelytáv
A keréktárcsák méretei alapján kisebb méretbeli eltérések előfordulhatnak.
(●) Csomagtartó rudakkal (egyes változatoknál/
piacokon)

232
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

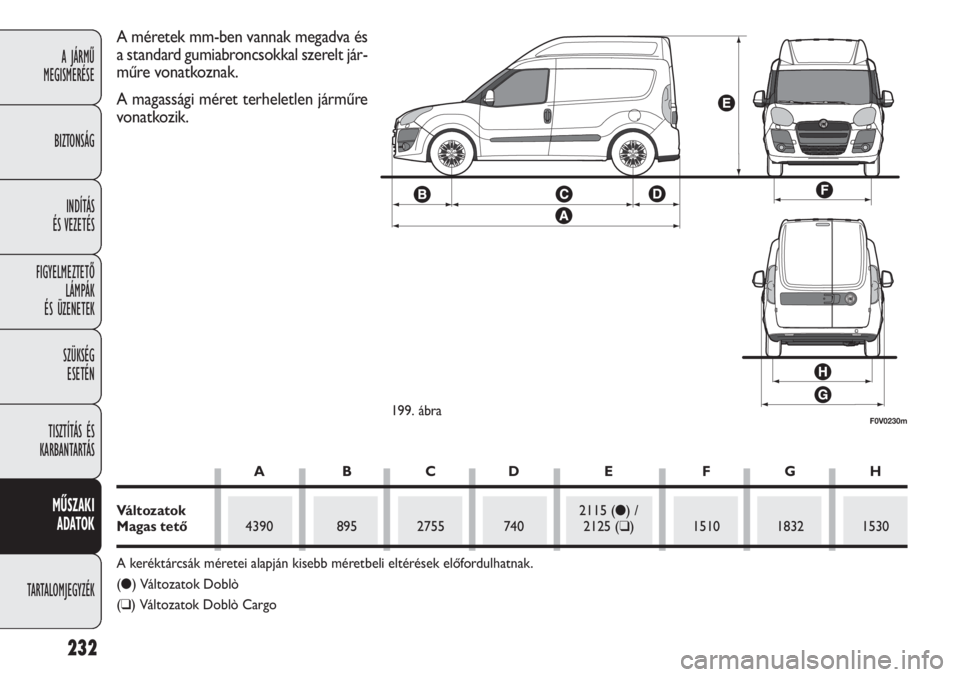

F0V0230m199. ábra
A méretek mm-ben vannak megadva és
a standard gumiabroncsokkal szerelt jár-
műre vonatkoznak.
A magassági méret terheletlen járműre
vonatkozik.
ABCD E FGH
Változatok 2115 (●) /
Magas tető4390 895 2755 740 2125 (❑) 1510 1832 1530
A keréktárcsák méretei alapján kisebb méretbeli eltérések előfordulhatnak.
(●) Változatok Doblò
(❑) Változatok Doblò Cargo

233
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
1.4
1340
600
525
1090
1140
1940
1000
500
100
601490
615
540
1090
1140
2030
1000
500
100
601370
600
525
1075
1075
1970
1000
500
100
601410
600
525
1075
1075
2010
1300
500
100
601450
600
525
1120
1140
2050
1500
500
100
60
2.0 Multijet
1.6 Multijet 1.4 T-JET
1.3 Multijet

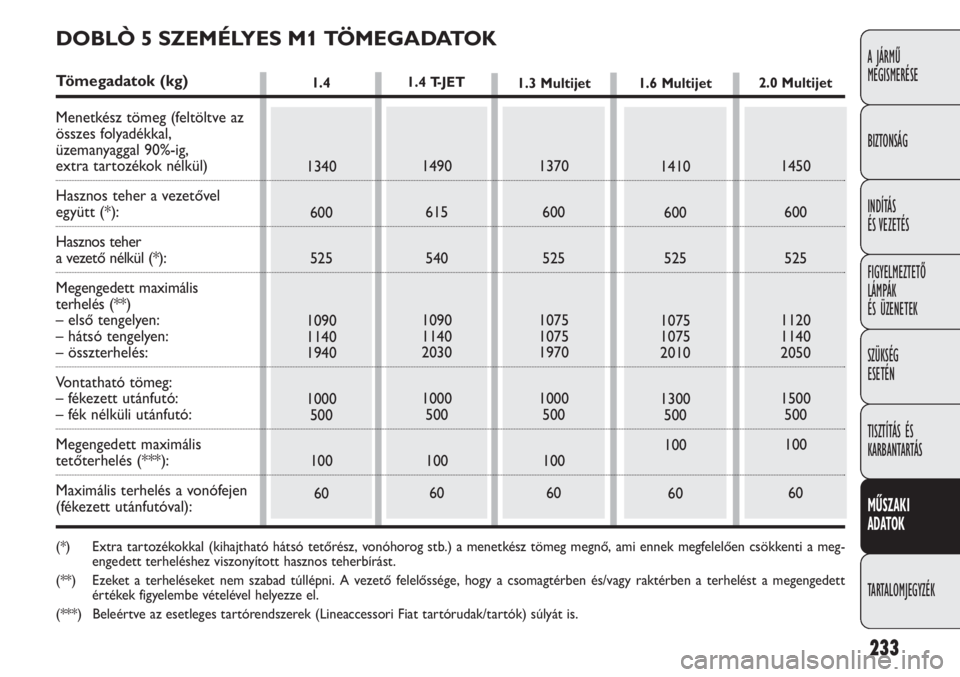

DOBLÒ 5 SZEMÉLYES M1 TÖMEGADATOK
Tömegadatok (kg)
Menetkész tömeg (feltöltve az
összes folyadékkal,
üzemanyaggal 90%-ig,
extra tartozékok nélkül)
Hasznos teher a vezetővel
együtt (*):
Hasznos teher
a vezető nélkül (*):
Megengedett maximális
terhelés (**)
– első tengelyen:
– hátsó tengelyen:
– összterhelés:
Vontatható tömeg:
– fékezett utánfutó:
– fék nélküli utánfutó:
Megengedett maximális
tetőterhelés (***):
Maximális terhelés a vonófejen
(fékezett utánfutóval):
(*) Extra tartozékokkal (kihajtható hátsó tetőrész, vonóhorog stb.) a menetkész tömeg megnő, ami ennek megfelelően csökkenti a meg-
engedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett
értékek figyelembe vételével helyezze el.
(***) Beleértve az esetleges tartórendszerek (Lineaccessori Fiat tartórudak/tartók) súlyát is.

234
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
1.4 1.6 Multijet 2.0 Multijet
1430
780
705
1120
1450
2210
1000
500
–
601500
900
825
1120
1450
2400
1300
500
–
601540
900
825
1120
1450
2440
1500
500
–
60

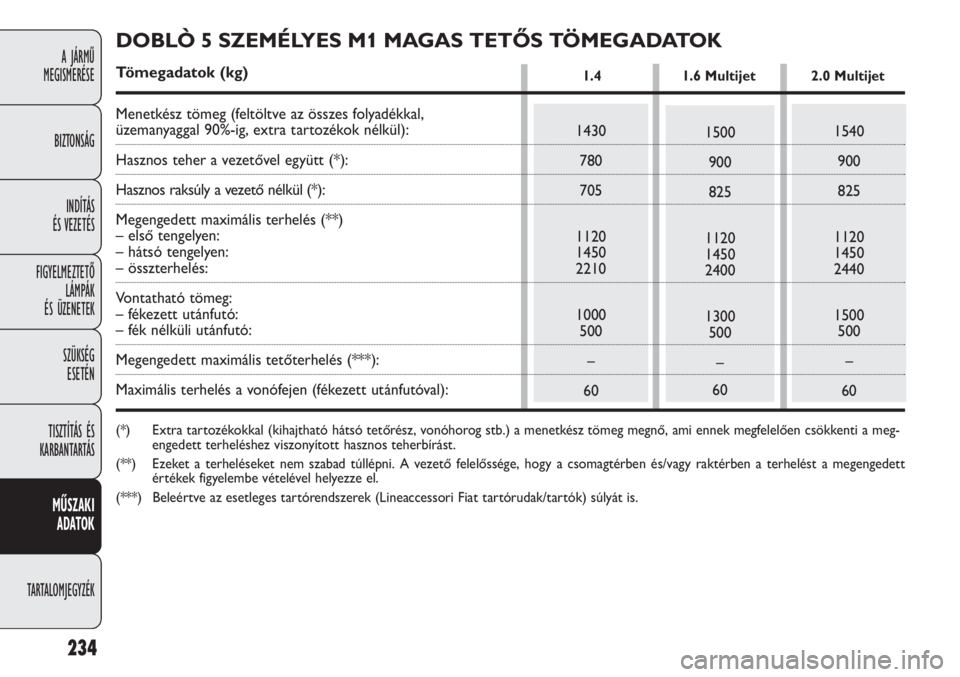

DOBLÒ 5 SZEMÉLYES M1 MAGAS TETŐS TÖMEGADATOK
Tömegadatok (kg)
Menetkész tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül):
Hasznos teher a vezetővel együtt (*):
Hasznos raksúly a vezető nélkül (*):
Megengedett maximális terhelés (**)
– első tengelyen:
– hátsó tengelyen:
– összterhelés:
Vontatható tömeg:
– fékezett utánfutó:
– fék nélküli utánfutó:
Megengedett maximális tetőterhelés (***):
Maximális terhelés a vonófejen (fékezett utánfutóval):
(*) Extra tartozékokkal (kihajtható hátsó tetőrész, vonóhorog stb.) a menetkész tömeg megnő, ami ennek megfelelően csökkenti a meg-
engedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett
értékek figyelembe vételével helyezze el.
(***) Beleértve az esetleges tartórendszerek (Lineaccessori Fiat tartórudak/tartók) súlyát is.

235
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
1480
685
610
1120
1140
2165
1500
500
100
60
1.4
1370
685
610
1090
1170
2055
1000
500
100
601490
720
645
1120
1160
2135
1000
500
100
601400
685
610
1090
1140
2085
1000
500
100
60
1.6 Multijet
1430
685
610
1090
1140
2115
1000
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET
DOBLÒ 7 SZEMÉLYES M1 TÖMEGADATOK
Tömegadatok (kg)
Menetkész tömeg (feltöltve az
összes folyadékkal,
üzemanyaggal 90%-ig,
extra tartozékok nélkül)
Hasznos teher a vezetővel
együtt (*):
Hasznos raksúly
a vezető nélkül (*):
Megengedett maximális
terhelés (**)
– első tengelyen:
– hátsó tengelyen:
– összterhelés:
Vontatható tömeg:
– fékezett utánfutó:
– fék nélküli utánfutó:
Megengedett maximális
tetőterhelés (***):
Maximális terhelés a vonófejen
(fékezett utánfutóval):
(*) Extra tartozékokkal (kihajtható hátsó tetőrész, vonóhorog stb.) a menetkész tömeg megnő, ami ennek megfelelően csökkenti a meg-
engedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett
értékek figyelembe vételével helyezze el.
(***) Beleértve az esetleges tartórendszerek (Lineaccessori Fiat tartórudak/tartók) súlyát is.

236
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
1460
710
635
1120
1450
2170
1500
500
100
60
1.4
1350
710
635
1090
1450
2060
1000
500
100
601500
800
725
1090
1450
2225
1000
500
100
601380
710
635
1090
1310
2090
1000
500
100
60
1.6 Multijet
1420
710
635
1090
1310
2130
1300
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET

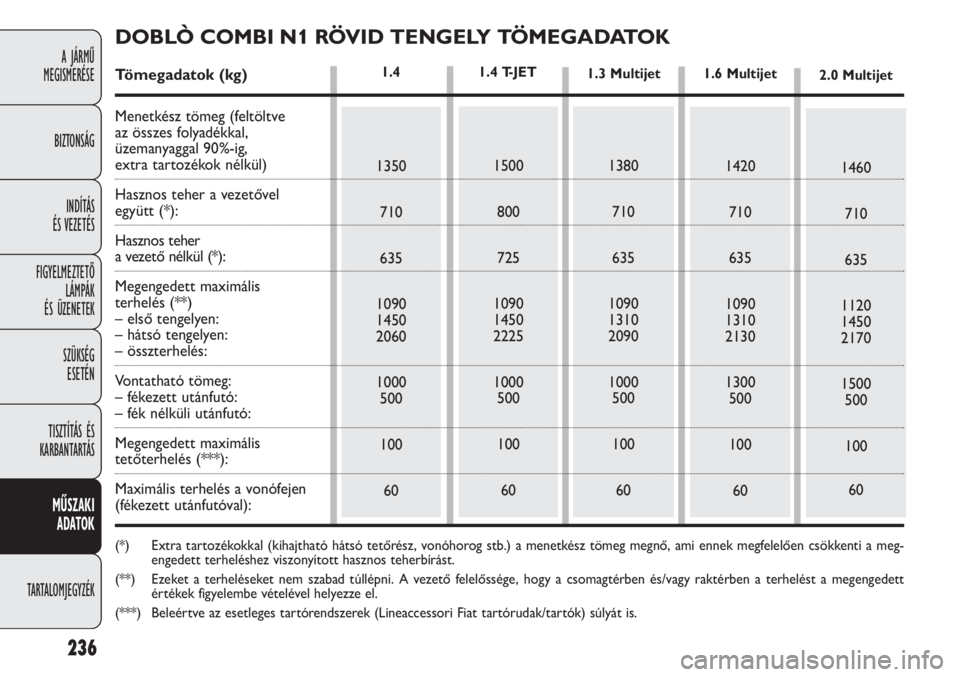

DOBLÒ COMBI N1 RÖVID TENGELY TÖMEGADATOK
Tömegadatok (kg)
Menetkész tömeg (feltöltve
az összes folyadékkal,
üzemanyaggal 90%-ig,
extra tartozékok nélkül)
Hasznos teher a vezetővel
együtt (*):
Hasznos teher
a vezető nélkül (*):
Megengedett maximális
terhelés (**)
– első tengelyen:
– hátsó tengelyen:
– összterhelés:
Vontatható tömeg:
– fékezett utánfutó:
– fék nélküli utánfutó:
Megengedett maximális
tetőterhelés (***):
Maximális terhelés a vonófejen
(fékezett utánfutóval):
(*) Extra tartozékokkal (kihajtható hátsó tetőrész, vonóhorog stb.) a menetkész tömeg megnő, ami ennek megfelelően csökkenti a meg-
engedett terheléshez viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett
értékek figyelembe vételével helyezze el.
(***) Beleértve az esetleges tartórendszerek (Lineaccessori Fiat tartórudak/tartók) súlyát is.
