A VEZETŐT VÉDŐ RÁCS 30.
(egyes változatoknál/piacokon)
Néhány változatnál egy rögzített rács található, ami lehetővé
teszi a vezető védelmét a szállított áru instabilitása esetén.
VÁLTOZATOK: KOMBI N
1
Rögzített elválasztó fal 31. ábra
(egyes változatoknál/piacokon)
A hátsó ülések háttámlája mögött helyezkedik el.
F0V0169m30. ábra
Rögzített üvegezett válaszfal 28. ábra
Középen üveges: ez lehetővé teszi a szállított rakomány sta-
bilitásának figyelését.
Osztott elfordítható válaszfal 29. ábra
Amennyiben terjedelmes rakományt kell szállítani, a válasz-
falat a következőképpen lehet szétnyitni:
❒le kell hajtani a lehajtható eltüntethető ülést (lásd az elő-
ző oldalakon leírtakat);
❒a csomagtér belsejéből akasszuk ki a válaszfal hátsó részén
levő támaszt és illesszük be a lehajtott ülés háttámláján le-
vő nyílásba.
A válaszfal visszahelyezéséhez a fent leírt műveleteket fordí-
tott sorrendben hajtsuk végre.

38
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
HÁTSÓ 33. ábra
(egyes változatoknál/piacokon)
A használathoz emeljük fel azokat.
Az alsó, használaton kívüli pozícióhoz nyomjuk meg az A gom-
bot, és nyomjuk a fejtámlát lefelé, egészen a háttámlában lé-
vő helyébe.
A fejtámlák kiemeléséhez fel kell húzni azokat a „teljesen fel-
emelt” (használati) pozícióba a rögzülést jelző kattanásig.
FIGYELMEZTETÉS A hátsó ülésen utazó utasok esetében
a hátsó fejtámlákat mindig használati (teljesen felemelt) pozí-
cióban kell tartani.
F0V0119m33. ábraF0V0105m32. ábra

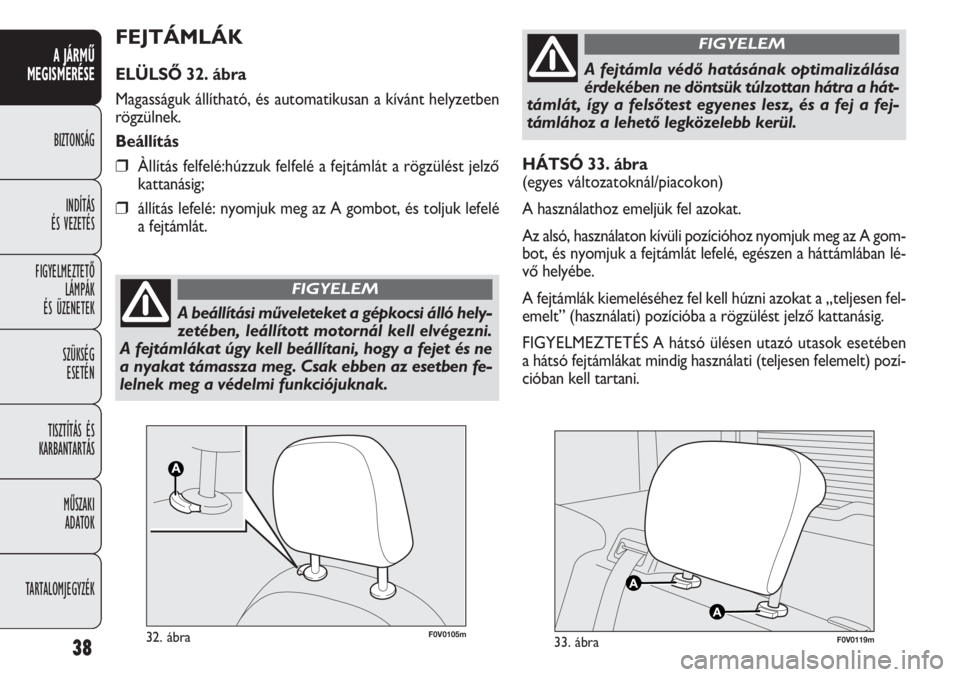

FEJTÁMLÁK
ELÜLSŐ 32. ábra
Magasságuk állítható, és automatikusan a kívánt helyzetben
rögzülnek.
Beállítás
❒Àllítás felfelé:húzzuk felfelé a fejtámlát a rögzülést jelző
kattanásig;
❒állítás lefelé: nyomjuk meg az Agombot, és toljuk lefelé
a fejtámlát.
A beállítási műveleteket a gépkocsi álló hely-
zetében, leállított motornál kell elvégezni.
A fejtámlákat úgy kell beállítani, hogy a fejet és ne
a nyakat támassza meg. Csak ebben az esetben fe-
lelnek meg a védelmi funkciójuknak.
FIGYELEM
A fejtámla védő hatásának optimalizálása
érdekében ne döntsük túlzottan hátra a hát-
támlát, így a felsőtest egyenes lesz, és a fej a fej-
támlához a lehető legközelebb kerül.
FIGYELEM

39
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0014m34. ábra

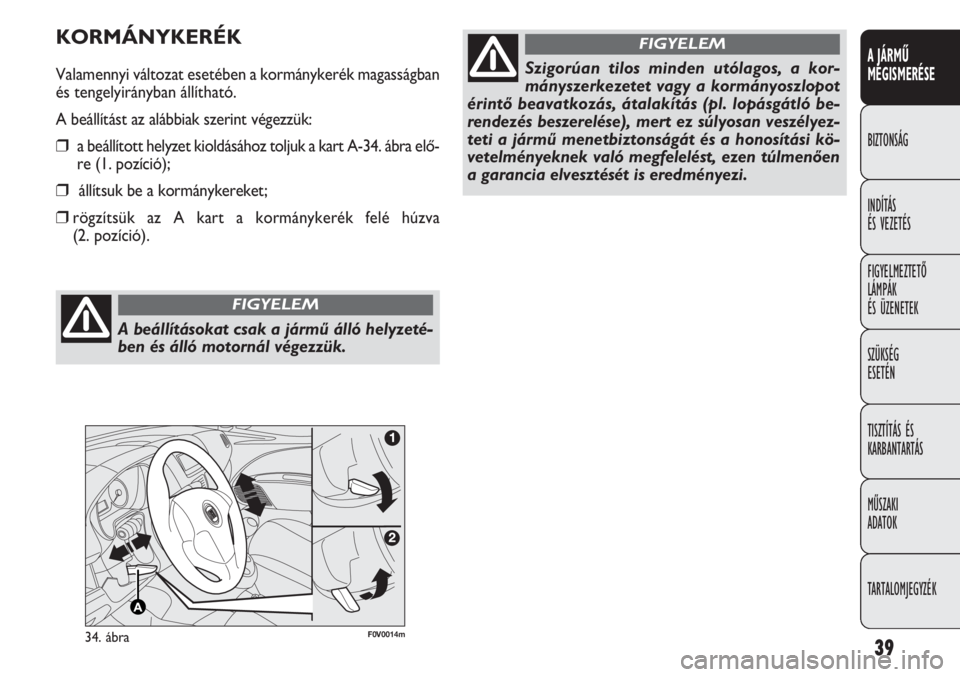

KORMÁNYKERÉK
Valamennyi változat esetében a kormánykerék magasságban
és tengelyirányban állítható.
A beállítást az alábbiak szerint végezzük:
❒a beállított helyzet kioldásához toljuk a kart A-34. ábra elő-
re (1. pozíció);
❒állítsuk be a kormánykereket;
❒rögzítsük az A kart a kormánykerék felé húzva
(2. pozíció).
A beállításokat csak a jármű álló helyzeté-
ben és álló motornál végezzük.
FIGYELEM
Szigorúan tilos minden utólagos, a kor-
mányszerkezetet vagy a kormányoszlopot
érintő beavatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mert ez súlyosan veszélyez-
teti a jármű menetbiztonságát és a honosítási kö-
vetelményeknek való megfelelést, ezen túlmenően
a garancia elvesztését is eredményezi.
FIGYELEM

40
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0125m35. ábraF0V0084m36. ábra

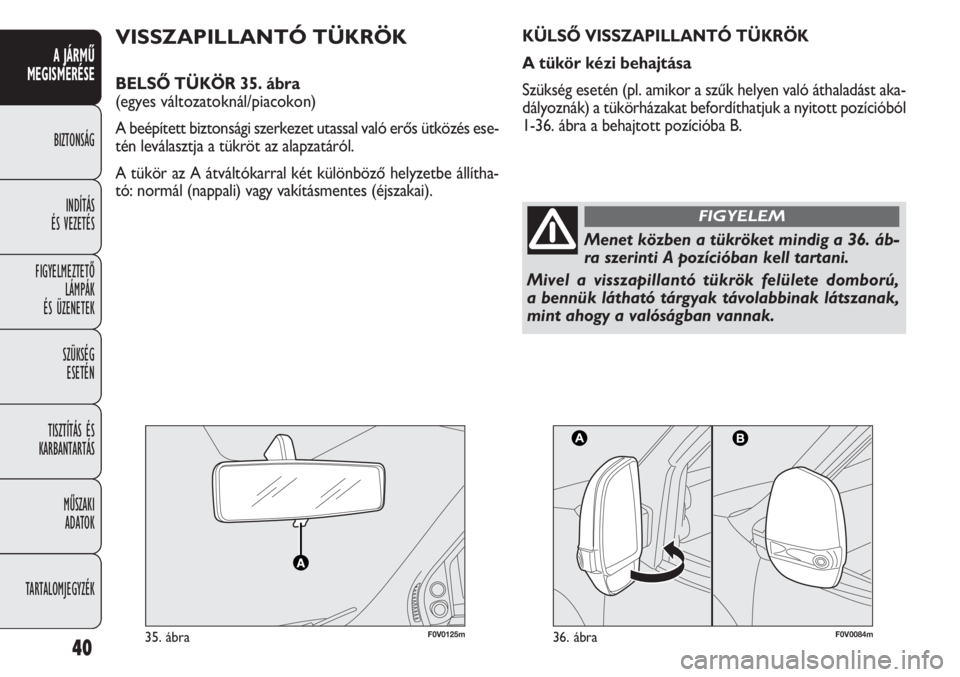

VISSZAPILLANTÓ TÜKRÖK
BELSŐ TÜKÖR 35. ábra
(egyes változatoknál/piacokon)
A beépített biztonsági szerkezet utassal való erős ütközés ese-
tén leválasztja a tükröt az alapzatáról.
A tükör az A átváltókarral két különböző helyzetbe állítha-
tó: normál (nappali) vagy vakításmentes (éjszakai).
Menet közben a tükröket mindig a 36. áb-
ra szerinti A pozícióban kell tartani.
Mivel a visszapillantó tükrök felülete domború,
a bennük látható tárgyak távolabbinak látszanak,
mint ahogy a valóságban vannak.
FIGYELEM
KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
A tükör kézi behajtása
Szükség esetén (pl. amikor a szűk helyen való áthaladást aka-
dályoznák) a tükörházakat befordíthatjuk a nyitott pozícióból
1-36. ábra a behajtott pozícióba B.

41
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Manuális magasságállítás
Az utastérből a kar 37. ábra - A mozgatásával állíthatjuk be
a tükröt.
Elektronikus beállítás
(egyes változatoknál/piacokon)
A külső visszapillantó tükrök beállítása csak az indítókulcs
MAR állásában lehetséges.
Az alábbiak szerint járjon el:
❒A 38. ábra - A kapcsológombon válasszuk ki a kívánt (jobb
vagy baloldali) tükröt;
❒fordítsuk az A forgatógombot B állásba és állítsuk be a bal-
oldali külső visszapillantó tükröt;
❒fordítsuk az A forgatógombot a D állásba, és állítsuk be
a jobb oldali külső visszapillantó tükröt.
A beállítás befejezése után állítsuk vissza az A kapcsológom-
bot a középső C állásba.
F0V0120m37. ábraF0V0015m38. ábra

42
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
39. ábraF0V0016m

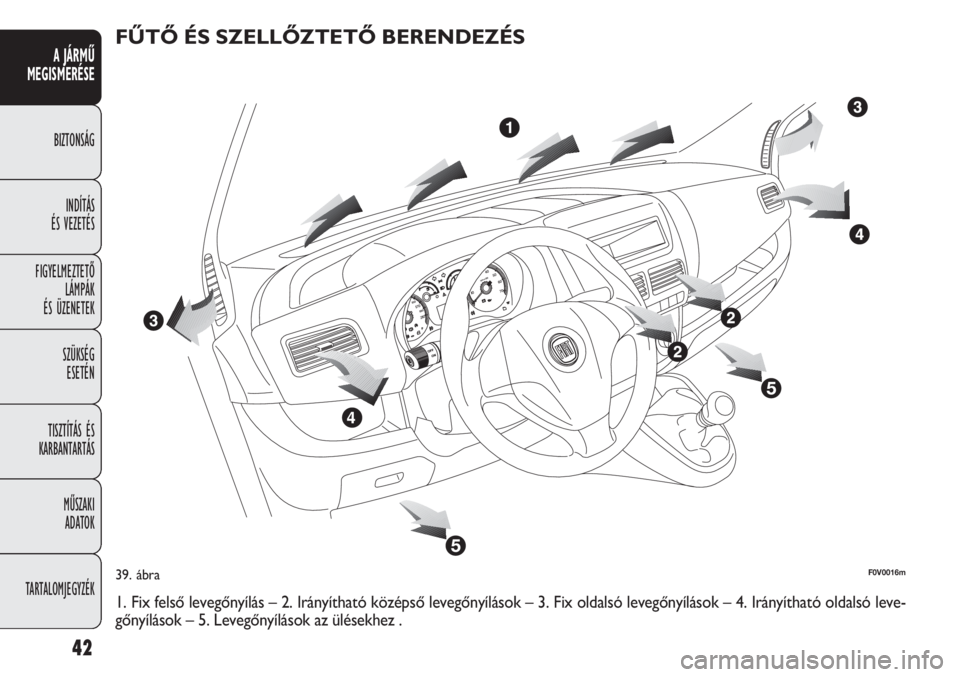

FŰTŐ ÉS SZELLŐZTETŐ BERENDEZÉS
1. Fix felső levegőnyílás – 2. Irányítható középső levegőnyílások – 3. Fix oldalsó levegőnyílások – 4. Irányítható oldalsó leve-
gőnyílások – 5. Levegőnyílások az ülésekhez .

43
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0017m40. ábra – nyitott fúvókaF0V0018m41. ábra – zárt fúvóka
IIRÁNYÍTHATÓ KÖZÉPSŐ ÉS OLDALSÓ
LEVEGŐNYÍLÁSOK 40-41. ábra
Toljuk le az A fogantyút a levegőnyílások megfelelő irányba
történő beállításához. A fúvókák lezárához toljuk végig az A fogantyút a 40. ábra 1.
helyzetéből a 41. ábra 2. helyzetébe.

44
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
FŰTÉS ÉS SZELLŐZTETÉS

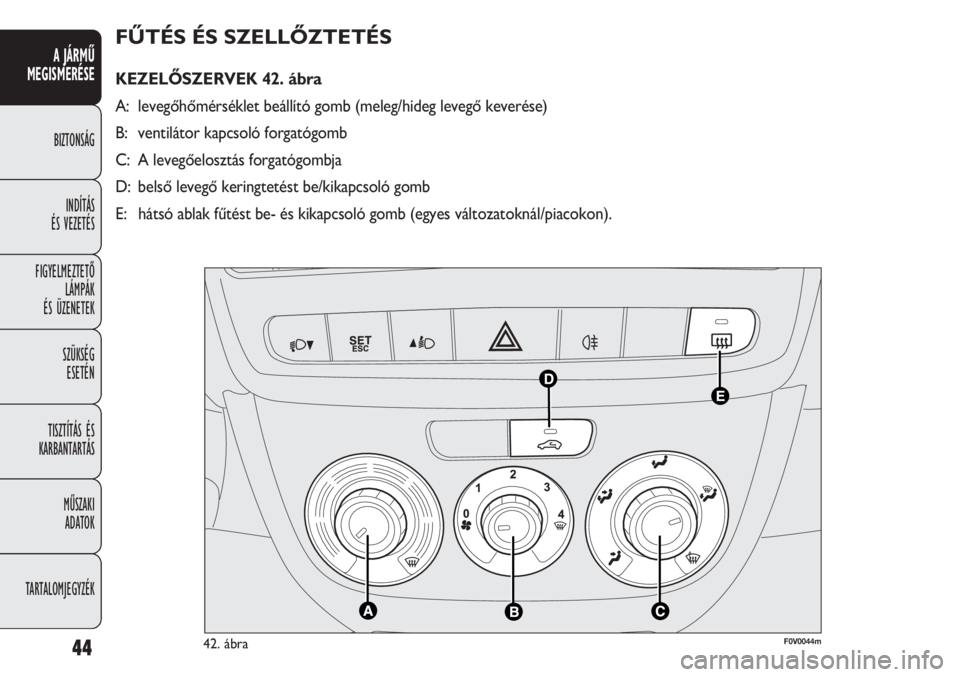

KEZELŐSZERVEK 42. ábra
A: levegőhőmérséklet beállító gomb (meleg/hideg levegő keverése)
B: ventilátor kapcsoló forgatógomb
C: A levegőelosztás forgatógombja
D: belső levegő keringtetést be/kikapcsoló gomb
E: hátsó ablak fűtést be- és kikapcsoló gomb (egyes változatoknál/piacokon).
F0V0044m42. ábra

45
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
GYORS FŰTÉS
Az alábbiak szerint járjon el:
❒zárjuk le az összes műszerfali levegőnyílást;
❒forgassuk az A gombot a: -szimbólumra;
❒forgassuk az B gombot a 4 -állásba;
❒forgassuk az C gombot a – szimbólumra; ©.
SZÉLVÉDŐ ÉS ELÜLSŐ OLDALABLAKOK
GYORS PÁRA-/JÉGMENTESÍTÉSE
(MAX-DEF funkció)
Az alábbiak szerint járjon el:
❒forgassuk az A gombot a következő szimbólumra: -;
❒forgassuk a B gombot a 4 -állásba;
❒forgassuk a C gombot a -szimbólumra;
❒kapcsoljuk ki a levegő keringtetését (a D gombon a led
nem ég).
A pára-/jégmentesség elérésekor a kezelőszervekkel állítsuk
be a kívánt kényelmi feltételeknek megfelelő normál haszná-
lati állapotot. FŰTÉS ÉS LÉGKONDICIONÁLÁS
A C jelű forgatógomb beállításával az utastérbe lépő levegő
elosztásának 5 különböző módját választhatjuk:
¶levegőbelépés a középső és az oldalsó nyílásokon;
ßa lábtérbe melegebb, a felsőtestre hűvösebb levegő
áramlik („kétszintű” funkció);
©lehetővé teszi az utastér lehető leggyorsabb felfűtését;
®az utastér fűtése és egyidejűleg a szélvédő páramen-
tesítése;
-a szélvédő és az elülső oldalablakok gyors pára- és jég-
mentesítése.
FŰTÉS
Az alábbiak szerint járjon el:
❒az A gombot forgassuk teljesen jobbra (a -) szimbó-
lumra;
❒a B gombot állítsuk a kívánt sebességfokozatra;
❒forgassuk a C gombot a:
®pozícióba a lábtér fűtéséhez és egyidejűleg a szélvé-
dő páramentesítéséhez;
ßpozícióba a levegőáramlás megosztásához a lábtérbe
irányuló (melegebb levegő) és a műszerfali (hűvösebb
levegő) levegőnyílások között;
©pozícióba a gyors fűtés érdekében.

46
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

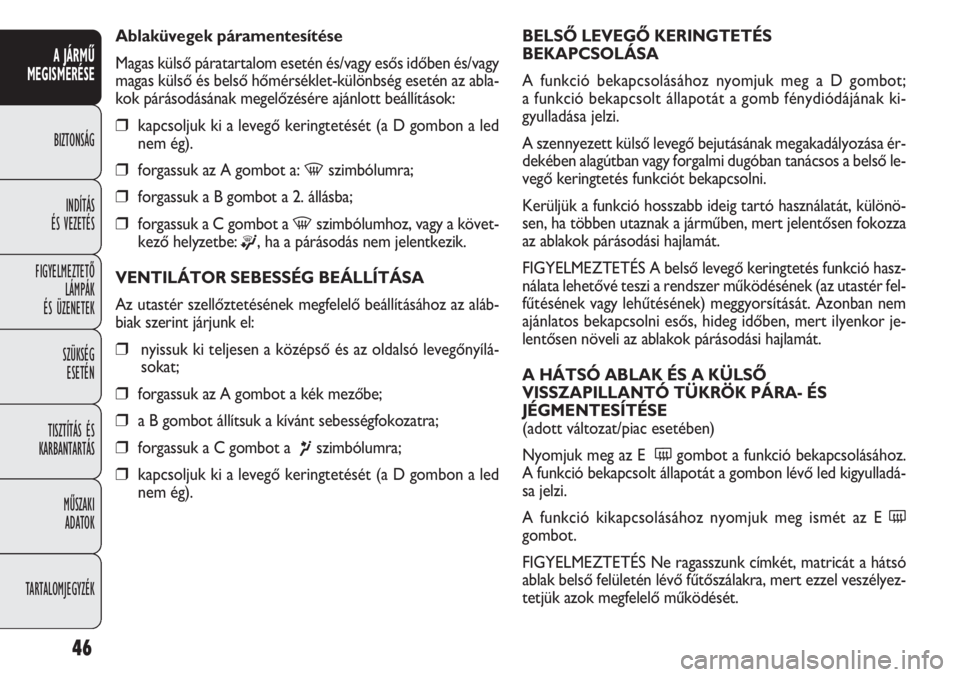

BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA
A funkció bekapcsolásához nyomjuk meg a D gombot;
a funkció bekapcsolt állapotát a gomb fénydiódájának ki-
gyulladása jelzi.
A szennyezett külső levegő bejutásának megakadályozása ér-
dekében alagútban vagy forgalmi dugóban tanácsos a belső le-
vegő keringtetés funkciót bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát, különö-
sen, ha többen utaznak a járműben, mert jelentősen fokozza
az ablakok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés funkció hasz-
nálata lehetővé teszi a rendszer működésének (az utastér fel-
fűtésének vagy lehűtésének) meggyorsítását. Azonban nem
ajánlatos bekapcsolni esős, hideg időben, mert ilyenkor je-
lentősen növeli az ablakok párásodási hajlamát.
A HÁTSÓ ABLAK ÉS A KÜLSŐ
VISSZAPILLANTÓ TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(adott változat/piac esetében)
Nyomjuk meg az E
(gombot a funkció bekapcsolásához.
A funkció bekapcsolt állapotát a gombon lévő led kigyulladá-
sa jelzi.
A funkció kikapcsolásához nyomjuk meg ismét az E
(
gombot.
FIGYELMEZTETÉS Ne ragasszunk címkét, matricát a hátsó
ablak belső felületén lévő fűtőszálakra, mert ezzel veszélyez-
tetjük azok megfelelő működését. Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy esős időben és/vagy
magas külső és belső hőmérséklet-különbség esetén az abla-
kok párásodásának megelőzésére ajánlott beállítások:
❒kapcsoljuk ki a levegő keringtetését (a D gombon a led
nem ég).
❒forgassuk az A gombot a: -szimbólumra;
❒forgassuk a B gombot a 2. állásba;
❒forgassuk a C gombot a -szimbólumhoz, vagy a követ-
kező helyzetbe:
®, ha a párásodás nem jelentkezik.
VENTILÁTOR SEBESSÉG BEÁLLÍTÁSA
Az utastér szellőztetésének megfelelő beállításához az aláb-
biak szerint járjunk el:
❒nyissuk ki teljesen a középső és az oldalsó levegőnyílá-
sokat;
❒forgassuk az A gombot a kék mezőbe;
❒a B gombot állítsuk a kívánt sebességfokozatra;
❒forgassuk a C gombot a ¶szimbólumra;
❒kapcsoljuk ki a levegő keringtetését (a D gombon a led
nem ég).
