F0V0037mfig. 161
F0V0179mfig. 160

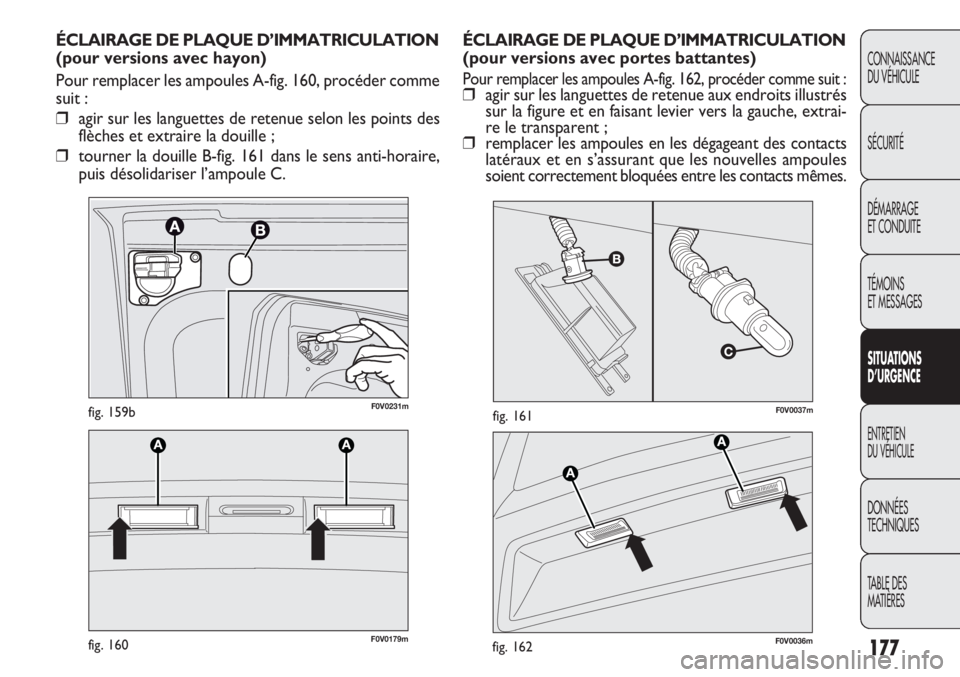

ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec portes battantes)
Pour remplacer les ampoules A-fig. 162, procéder comme suit :❒agir sur les languettes de retenue aux endroits illustrés
sur la figure et en faisant levier vers la gauche, extrai-
re le transparent ;
❒ remplacer les ampoules en les dégageant des contacts
latéraux et en s’assurant que les nouvelles ampoules
soient correctement bloquées entre les contacts mêmes.
ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec hayon)
Pour remplacer les ampoules A-fig. 160, procéder comme
suit :
❒
agir sur les languettes de retenue selon les points des
flèches et extraire la douille ;
❒ tourner la douille B-fig. 161 dans le sens anti-horaire,
puis désolidariser l’ampoule C.
F0V0036mfig. 162
F0V0231mfig. 159b

178
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
❒ ouvrir la couverture B-fig. 164 comme indiqué ;
❒ remplacer l’ampoule C-fig. 165 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒ refermer la couverture et fixer le plafonnier dans son

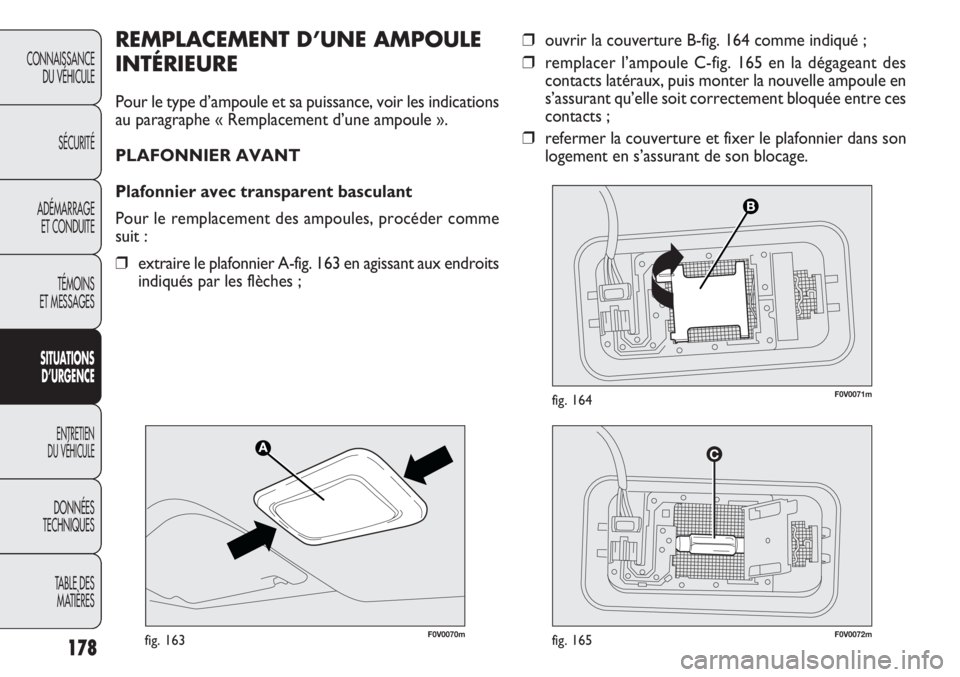

logement en s’assurant de son blocage.REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les indications
au paragraphe « Remplacement d’une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
❒extraire le plafonnier A-fig. 163 en agissant aux endroits
indiqués par les flèches ;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒remplacer les ampoules C en les dégageant des
contacts latéraux en s’assurant que les nouvelles am-
poules soient correctement bloquées entre lesdits
contacts ;
❒ refermer la trappe B-fig. 167 et fixer le plafonnier A-
fig. 166 dans son logement, puis vérifier qu’il soit bien
bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, suivre la procédure suivante :
❒ enlever le plafonnier A-fig. 168 en agissant selon les
points indiqués par la flèche ;
❒ ouvrir la couverture B-fig. 169 comme indiqué ;
❒ remplacer l’ampoule C-fig. 170 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒ refermer la couverture B-fig.169 et fixer le plafonnier
dans son logement en s’assurant de son blocage.

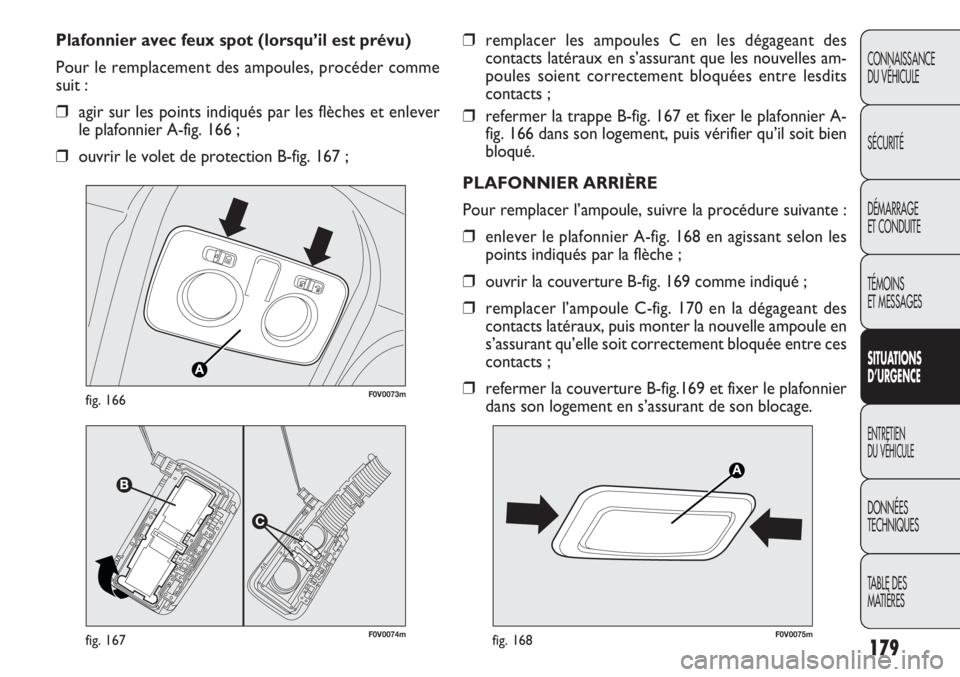

Plafonnier avec feux spot (lorsqu’il est prévu)
Pour le remplacement des ampoules, procéder comme
suit :
❒
agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 166 ;
❒ ouvrir le volet de protection B-fig. 167 ;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168

180
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0072mfig. 170
\002 \003 \004\005
F0V0176mfig. 171
❒
extraire le plafonnier en agissant aux endroits indiqués
par les flèches ;
❒ remplacer l’ampoule C-fig. 172 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle am-
poule soit correctement bloquée entre les contacts
mêmes.

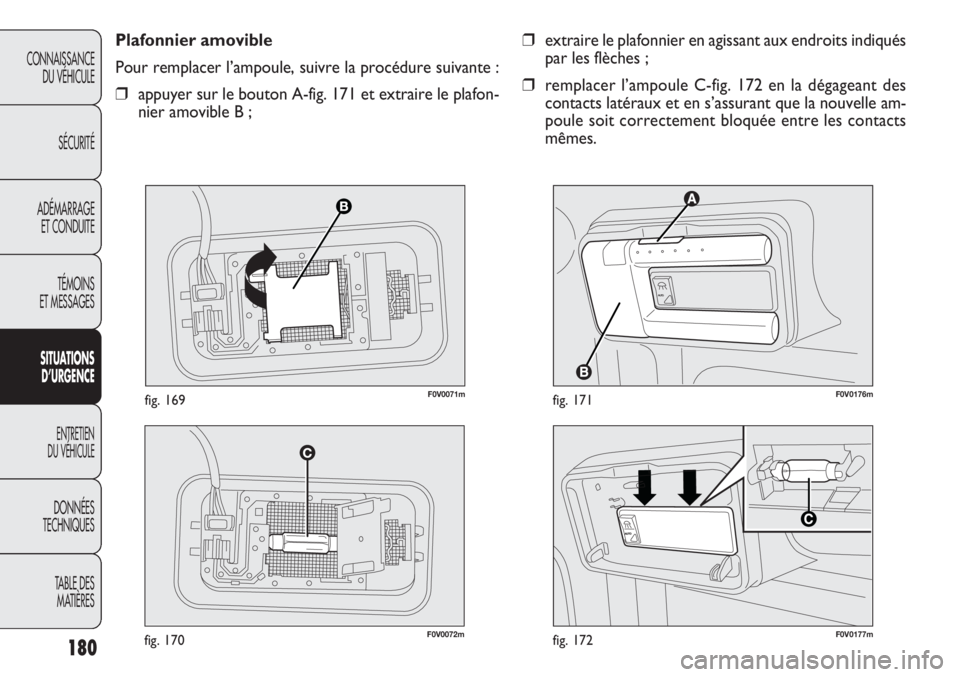

Plafonnier amovible
Pour remplacer l’ampoule, suivre la procédure suivante :
❒
appuyer sur le bouton A-fig. 171 et extraire le plafon-
nier amovible B ;
F0V0071mfig. 169
F0V0177mfig. 172

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0088mfig. 173

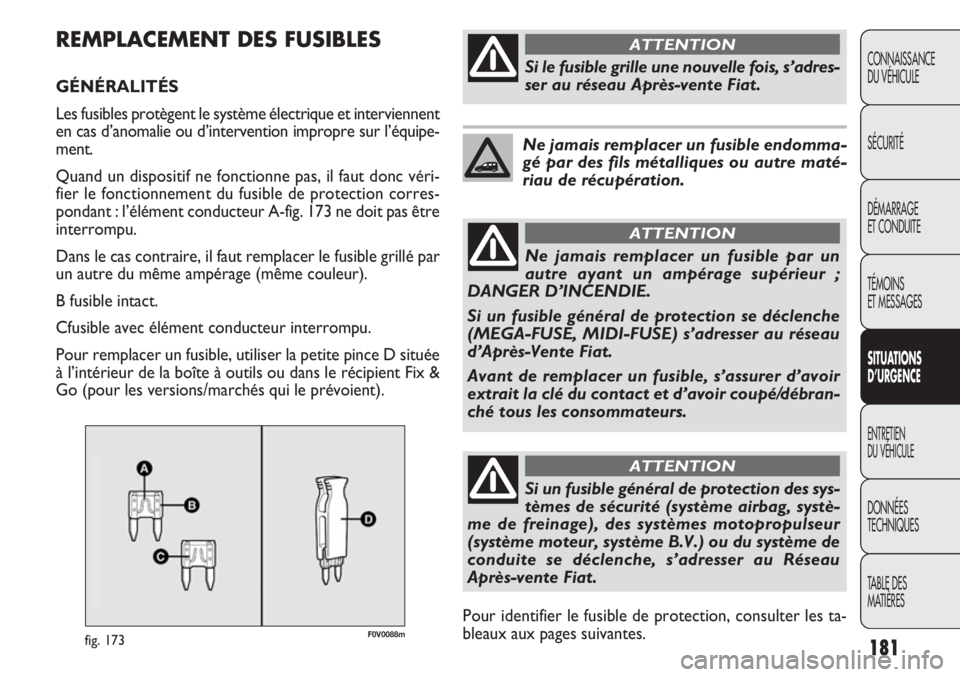

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent
en cas d’anomalie ou d’intervention impropre sur l’équipe-
ment.
Quand un dispositif ne fonctionne pas, il faut donc véri-
fier le fonctionnement du fusible de protection corres-
pondant : l’élément conducteur A-fig. 173 ne doit pas être
interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par
un autre du même ampérage (même couleur).
B fusible intact.
Cfusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la petite pince D située
à l’intérieur de la boîte à outils ou dans le récipien\
t Fix &
Go (pour les versions/marchés qui le prévoient).
Si le fusible grille une nouvelle fois, s’adres-
ser au réseau Après-vente Fiat.
ATTENTION
Ne jamais remplacer un fusible endomma-
gé par des fils métalliques ou autre maté-
riau de récupération.
Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
DANGER D’INCENDIE.
Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE) s’adresser au réseau
d’Après-Vente Fiat.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir coupé/débran-
ché tous les consommateurs.
ATTENTION
Pour identifier le fusible de protection, consulter les ta-
bleaux aux pages suivantes.
Si un fusible général de protection des sys-
tèmes de sécurité (système airbag, systè-
me de freinage), des systèmes motopropulseur
(système moteur, système B.V.) ou du système de
conduite se déclenche, s’adresser au Réseau
Après-vente Fiat.
ATTENTION

182
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0081mfig. 174F0V0089mfig. 175

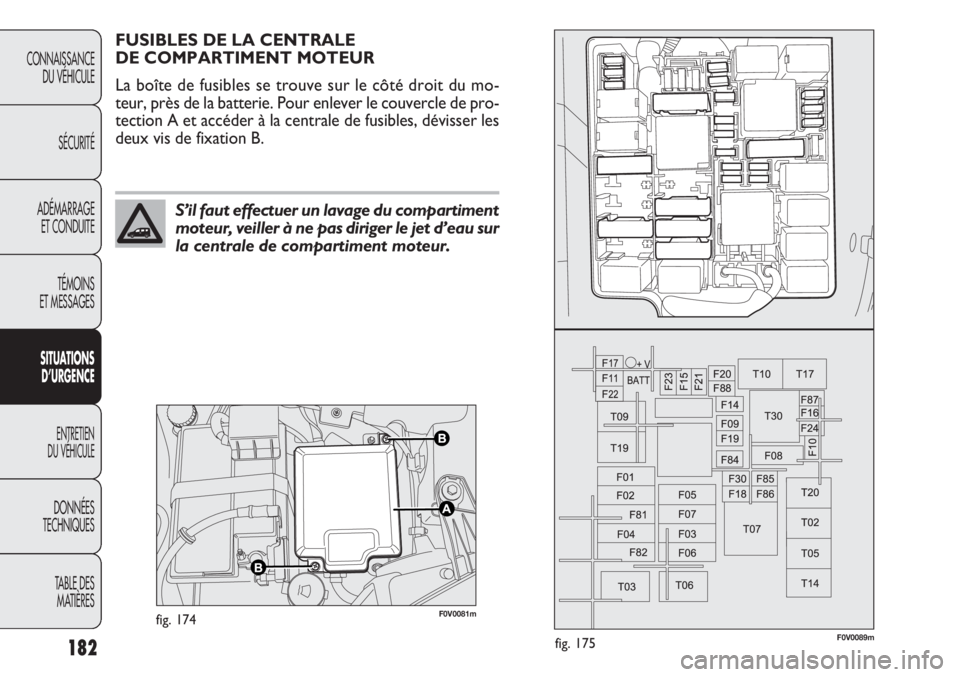

FUSIBLES DE LA CENTRALE
DE COMPARTIMENT MOTEUR
La boîte de fusibles se trouve sur le côté droit du mo-
teur, près de la batterie. Pour enlever le couvercle de pro-
tection A et accéder à la centrale de fusibles, dévisser les
deux vis de fixation B.
S’il faut effectuer un lavage du compartiment
moteur, veiller à ne pas diriger le jet d’eau sur
la centrale de compartiment moteur.

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

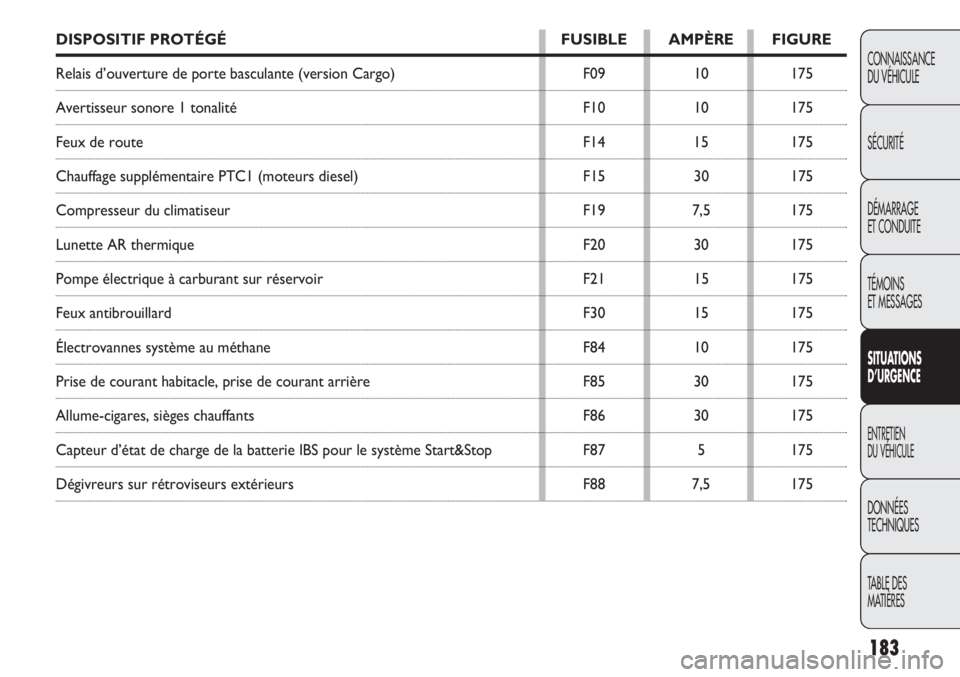

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Relais d’ouverture de porte basculante (version Cargo) F0910175
Avertisseur sonore 1 tonalité F1010175
Feux de route F1415175
Chauffage supplémentaire PTC1 (moteurs diesel) F1530175
Compresseur du climatiseur F197,5175
Lunette AR thermique F2030175
Pompe électrique à carburant sur réservoir F2115175
Feux antibrouillard F3015175
Électrovannes système au méthane F8410175
Prise de courant habitacle, prise de courant arrière F8530175
Allume-cigares, sièges chauffants F8630175
Capteur d’état de charge de la batterie IBS pour le système Sta\
rt&Stop F875175
Dégivreurs sur rétroviseurs extérieurs F887,5175

184
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES
F0V0082mfig. 176F0V0083mfig. 177

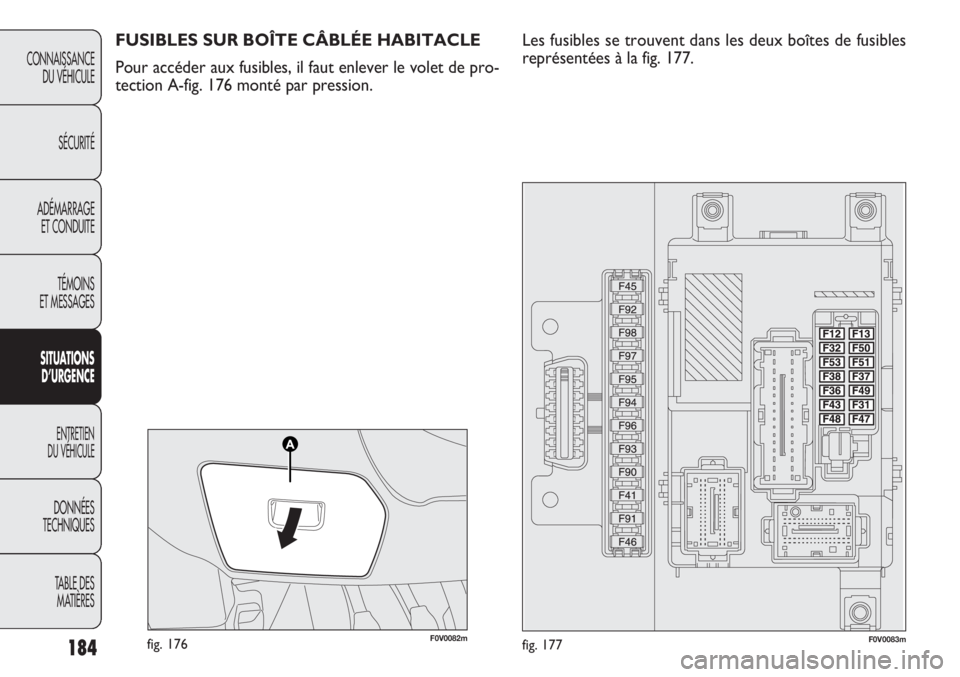

FUSIBLES SUR BOÎTE CÂBLÉE HABITACLE
Pour accéder aux fusibles, il faut enlever le volet de pro-
tection A-fig. 176 monté par pression. Les fusibles se trouvent dans les deux boîtes de fusibles
représentées à la fig. 177.

185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Feu de croisement droit F127,5177
Éclairage de plafonnier avant, éclairage de plafonnier arrière,\

éclairage des pare-soleil, feux de gabarit portes, éclairage de co\
ffre F327,5177
Combiné de bord F535177
Moteurs électriques (dé)verrouillage portes, moteurs électriq\
ues activation
dead lock, moteur électrique de déverrouillage coffre F3820177
Alimentation + batterie pour prise diagnostique EOBD, centrale climatisa\
tion
automatique, sirène d’alarme, autoradio, centrale de convergence B\
lue&Me™,
centrale de détection de la pression des pneus F3610177
Pompe électrique lave-glace de pare-brise/de lunette AR F4315177
Moteur lève-glace sur porte AV côté passager F4820177
Feu de croisement gauche, correcteur d’assiette de phare F137,5177
Alimentation INT pour interrupteur sur pédale de frein,
interrupteur sur pédale d’embrayage, groupe chauffage interne,
centrale convergence Blue&Me™, système pré-équipement autora\
dio F517,5177
Alimentation INT pour le combiné de bord, interrupteur sur pédale \
de frein,
feu troisième stop F375177
Alimentation INT pour éclairage platines des commandes,
centrale de stationnement, centrale surveillance pression des pneus,
orientation rétroviseurs élec triques d’aile, capteur de pluie,
centrale du toit électrique, prise infotélématique my-port F495177
Alimentation INT/A pour bobines relais sur centrale des fusibles du mote\
ur
et bobines relais sur centrale d’ordinateur de bord F315177

186
CONNAISSANCEDU VÉHICULE
SÉCURITÉ
ADÉMARRAGE ET CONDUITE
TÉMOINS
ET MESSAGES
S ITUA
TIO NS
D’URGEN CE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES MATIÈRES

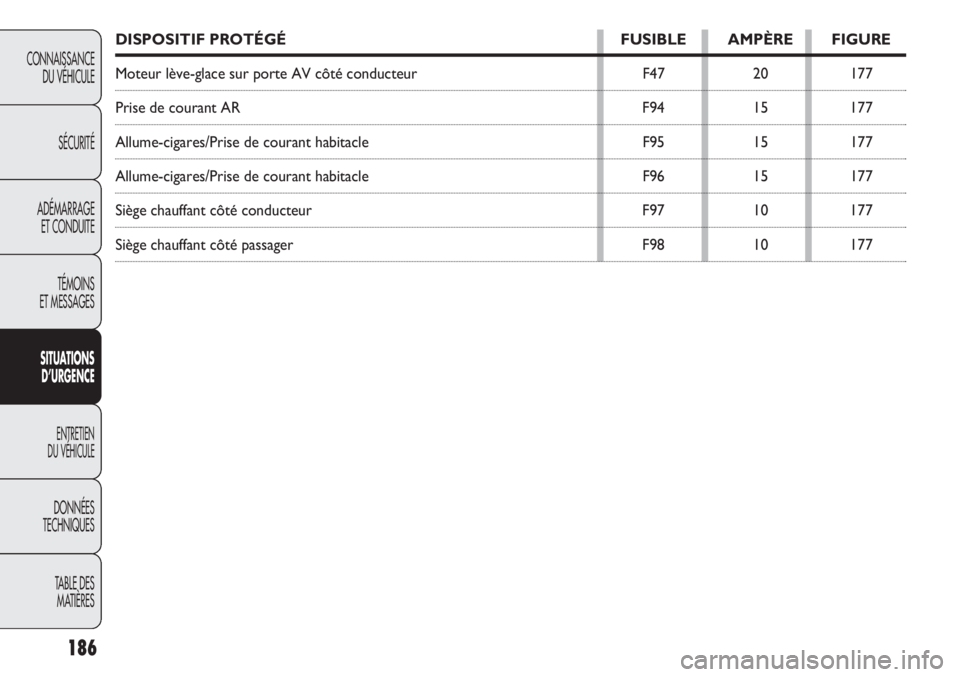

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Moteur lève-glace sur porte AV côté conducteur F4720177
Prise de courant AR F9415177
Allume-cigares/Prise de courant habitacle F9515177
Allume-cigares/Prise de courant habitacle F9615177
Siège chauffant côté conducteur F9710177
Siège chauffant côté passager F9810177
