sensor FIAT DOBLO COMBI 2018 Betriebsanleitung (in German)

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE ..................... 55
DIGITALES DISPLAY ....................... 57
MULTIFUNKTIONSDISPLAY ............ 58
TRIP COMPUTER ........................... 60
KONTROLLLEUCHTEN UND
MELDUNGEN ................................. 62
-UNGENÜGENDE
BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN/ UNTERDRUCK
SERVOBREMSE UNZUREICHEND...... 63
-STÖRUNG EBD ................................. 64
-AIRBAG DEFEKT ............................... 65
-SICHERHEITSGURTE NICHT
ANLEGEN ........................................... 65
-STÖRUNG COMFORT-MATIC -
DUALOGIC™-GETRIEBE ................... 65
-ZU HOHE TEMPERATUR DER
MOTORKÜHLFLÜSSIGKEIT ................ 66
-UNZUREICHENDE
BATTERIELADUNG ............................. 66
-UNZUREICHENDER
MOTORÖLDRUCK .............................. 67
-VERBRAUCHTES MOTORÖL ............ 67
-MOTORÖL MINDESTSTAND ............. 68
-UNVOLLSTÄNDIGES SCHLIESSEN
DER TÜREN ........................................ 68
-EOBD-SYSTEM/EINSPRITZUNG
DEFEKT............................................... 69
-ABS STÖRUNG ................................. 70
-KRAFTSTOFFRESERVE ..................... 70
-GLÜHKERZEN/DEFEKT BEI
KERZENVORWÄRMUNG .................... 71
-WASSER IM DIESELFILTER ............... 71
-WEGFAHRSPERRE FIAT-CODE
DEFEKT............................................... 72
-NEBELSCHLUSSLEUCHTEN............. 72-ALLGEMEINE FEHLERMELDUNG ..... 73
-REINIGUNG DPF (PARTIKELFILTER)
LÄUFT ................................................. 74
-BREMSBELÄGE ABGENUTZT ........... 75
-ASR-SYSTEM DEAKTIVIERT.............. 76
-AKTIVIERUNG DES
TRACTION-PLUS-SYSTEMS............... 76
-TPMS-SYSTEM ................................. 77
-PARKSENSOREN DEFEKT ................ 77
-SYSTEMSTÖRUNG START&STOP .... 78
-ABBLENDLICHT ................................ 79
-FOLLOW ME HOME .......................... 79
-FAHRTRICHTUNGSANZEIGER
LINKS.................................................. 79
-FAHRTRICHTUNGSANZEIGER
RECHTS.............................................. 79
-NEBELSCHEINWERFER .................... 79
-CRUISE CONTROL ............................ 80
-FERNLICHT ....................................... 80
-CNG-ANLAGE FEHLERHAFT............. 80
54
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbALLGEMEINE FEHLERMELDUNG
Die Kontrollleuchte schaltet unter folgenden Bedingungen
ein:
Fehler des Motoröldrucksensors
Höchstgeschwindigkeit überschritten, nur für
Versionen/Märkte, wo eine feste Meldung bei einer
Geschwindigkeit von 120 km/h vorgesehen ist, die weder
einstell- noch ausschaltbar ist.
Defekt der Lichter (Nebelrückleuchte,
Richtungsanzeiger, Rückwärtsgang, Kennzeichen,
Tagfahrlicht)Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
Fehler in der Kraftstoffsperre
Defekt an den Parksensoren.
Systemstörung Start&StopWenden Sie sich bitte so schnell wie möglich an das
Fiat-Servicenetz, um die Störung zu beheben.
Kontrollleuchte Airbag Störung
Die Leuchte blinkt, um den Fehlbetrieb der Leuchte
zu melden. In diesem Fall kann die Kontrollleuchte
eventuelle Störungen der Rückhaltesysteme nicht
anzeigen.Wenden Sie sich vor einer Fortsetzung der Fahrt an
das Fiat-Servicenetz für eine sofortige Kontrolle des
Systems.
73

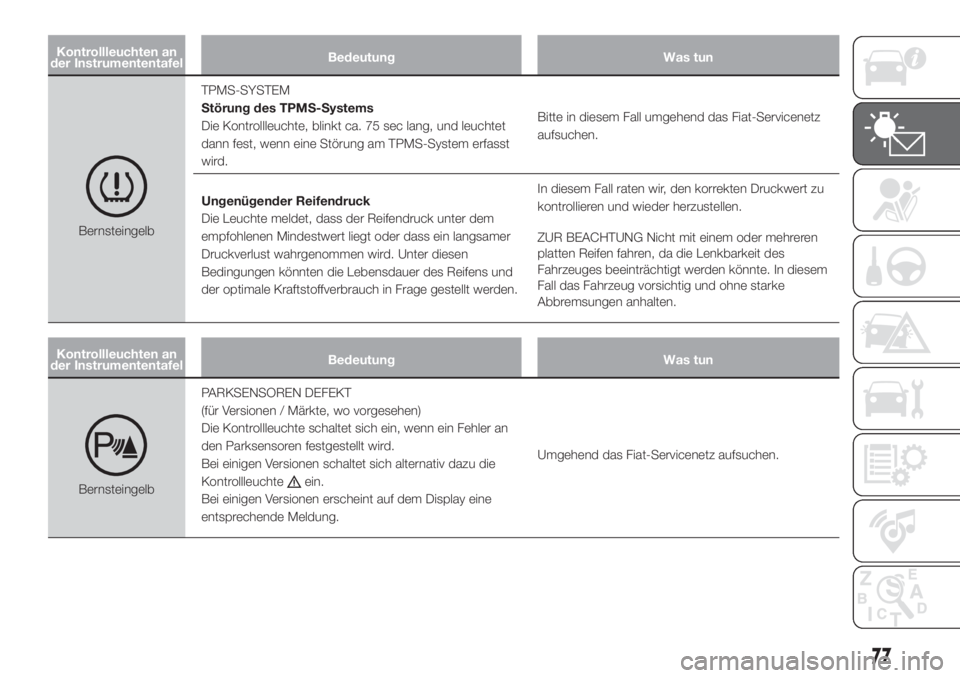

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbTPMS-SYSTEM
Störung des TPMS-Systems
Die Kontrollleuchte, blinkt ca. 75 sec lang, und leuchtet
dann fest, wenn eine Störung am TPMS-System erfasst
wird.Bitte in diesem Fall umgehend das Fiat-Servicenetz
aufsuchen.
Ungenügender Reifendruck
Die Leuchte meldet, dass der Reifendruck unter dem
empfohlenen Mindestwert liegt oder dass ein langsamer
Druckverlust wahrgenommen wird. Unter diesen
Bedingungen könnten die Lebensdauer des Reifens und
der optimale Kraftstoffverbrauch in Frage gestellt werden.In diesem Fall raten wir, den korrekten Druckwert zu
kontrollieren und wieder herzustellen.
ZUR BEACHTUNG Nicht mit einem oder mehreren
platten Reifen fahren, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem
Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbPARKSENSOREN DEFEKT
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn ein Fehler an
den Parksensoren festgestellt wird.
Bei einigen Versionen schaltet sich alternativ dazu die
Kontrollleuchteein.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.Umgehend das Fiat-Servicenetz aufsuchen.
77

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.ANLASSEN DES MOTORS .............115
BEIM PARKEN ................................117
BENUTZUNG DES GETRIEBES ......118
COMFORT-MATIC-/DUALOGIC-
GETRIEBE.......................................119
START&STOP-AUTOMATIK ............121
TPMS (TYRE PRESSURE
MONITORING SYSTEM) .................124
GESCHWINDIGKEITSBEGRENZER
(SPEED BLOCK) .............................126
CRUISE CONTROL (TEMPOMAT) ...126
TRACTION-PLUS-SYSTEM ............128
PARKSENSOREN ...........................129
BETANKEN DES FAHRZEUGS ........131
ZIEHEN VON ANHÄNGERN ............133
114

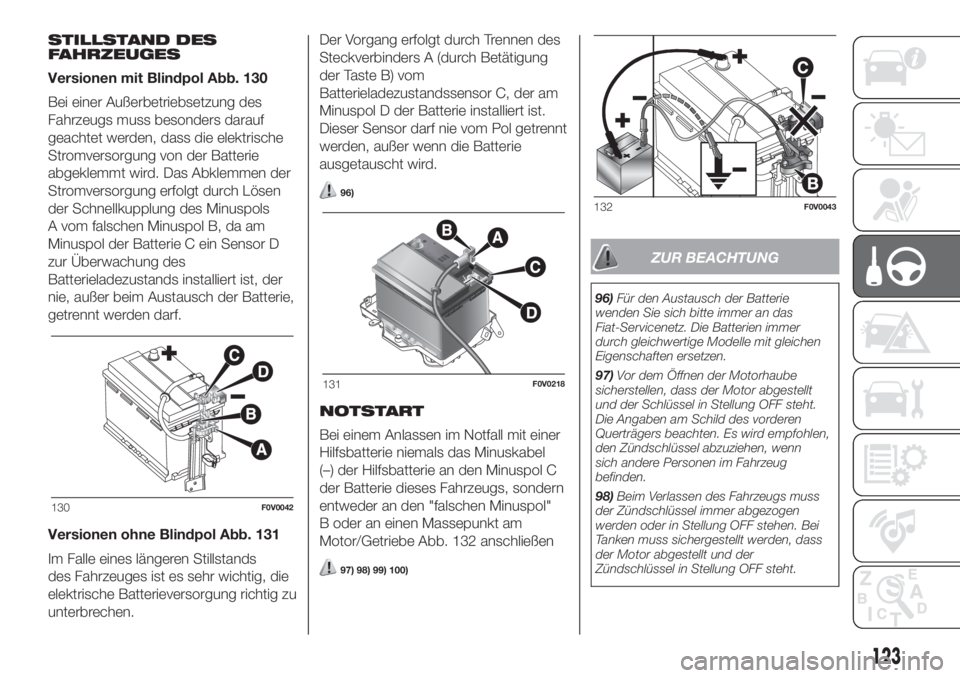

ANLASSEN UND FAHRT

STILLSTAND DES
FAHRZEUGES
Versionen mit Blindpol Abb. 130
Bei einer Außerbetriebsetzung des
Fahrzeugs muss besonders darauf
geachtet werden, dass die elektrische
Stromversorgung von der Batterie
abgeklemmt wird. Das Abklemmen der
Stromversorgung erfolgt durch Lösen
der Schnellkupplung des Minuspols
A vom falschen Minuspol B, da am
Minuspol der Batterie C ein Sensor D
zur Überwachung des
Batterieladezustands installiert ist, der
nie, außer beim Austausch der Batterie,
getrennt werden darf.
Versionen ohne Blindpol Abb. 131
Im Falle eines längeren Stillstands
des Fahrzeuges ist es sehr wichtig, die
elektrische Batterieversorgung richtig zu
unterbrechen.Der Vorgang erfolgt durch Trennen des
Steckverbinders A (durch Betätigung
der Taste B) vom
Batterieladezustandssensor C, der am
Minuspol D der Batterie installiert ist.
Dieser Sensor darf nie vom Pol getrennt
werden, außer wenn die Batterie
ausgetauscht wird.
96)
NOTSTART
Bei einem Anlassen im Notfall mit einer
Hilfsbatterie niemals das Minuskabel
(–) der Hilfsbatterie an den Minuspol C
der Batterie dieses Fahrzeugs, sondern
entweder an den "falschen Minuspol"
B oder an einen Massepunkt am
Motor/Getriebe Abb. 132 anschließen
97) 98) 99) 100)
ZUR BEACHTUNG
96)Für den Austausch der Batterie
wenden Sie sich bitte immer an das
Fiat-Servicenetz. Die Batterien immer
durch gleichwertige Modelle mit gleichen
Eigenschaften ersetzen.
97)Vor dem Öffnen der Motorhaube
sicherstellen, dass der Motor abgestellt
und der Schlüssel in Stellung OFF steht.
Die Angaben am Schild des vorderen
Querträgers beachten. Es wird empfohlen,
den Zündschlüssel abzuziehen, wenn
sich andere Personen im Fahrzeug
befinden.
98)Beim Verlassen des Fahrzeugs muss
der Zündschlüssel immer abgezogen
werden oder in Stellung OFF stehen. Bei
Tanken muss sichergestellt werden, dass
der Motor abgestellt und der
Zündschlüssel in Stellung OFF steht.
130F0V0042
131F0V0218
132F0V0043
123

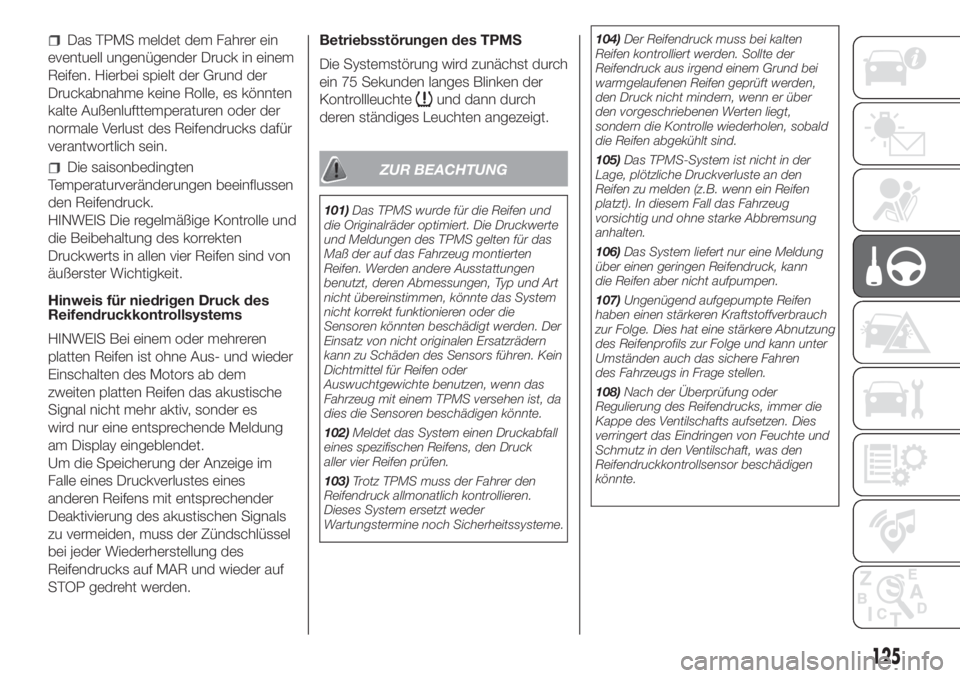

Das TPMS meldet dem Fahrer ein
eventuell ungenügender Druck in einem
Reifen. Hierbei spielt der Grund der
Druckabnahme keine Rolle, es könnten
kalte Außenlufttemperaturen oder der
normale Verlust des Reifendrucks dafür
verantwortlich sein.
Die saisonbedingten
Temperaturveränderungen beeinflussen
den Reifendruck.
HINWEIS Die regelmäßige Kontrolle und
die Beibehaltung des korrekten
Druckwerts in allen vier Reifen sind von
äußerster Wichtigkeit.
Hinweis für niedrigen Druck des
Reifendruckkontrollsystems
HINWEIS Bei einem oder mehreren
platten Reifen ist ohne Aus- und wieder
Einschalten des Motors ab dem
zweiten platten Reifen das akustische
Signal nicht mehr aktiv, sonder es
wird nur eine entsprechende Meldung
am Display eingeblendet.
Um die Speicherung der Anzeige im
Falle eines Druckverlustes eines
anderen Reifens mit entsprechender
Deaktivierung des akustischen Signals
zu vermeiden, muss der Zündschlüssel
bei jeder Wiederherstellung des
Reifendrucks auf MAR und wieder auf
STOP gedreht werden.Betriebsstörungen des TPMS
Die Systemstörung wird zunächst durch
ein 75 Sekunden langes Blinken der
Kontrollleuchte
und dann durch
deren ständiges Leuchten angezeigt.
ZUR BEACHTUNG
101)Das TPMS wurde für die Reifen und
die Originalräder optimiert. Die Druckwerte
und Meldungen des TPMS gelten für das
Maß der auf das Fahrzeug montierten
Reifen. Werden andere Ausstattungen
benutzt, deren Abmessungen, Typ und Art
nicht übereinstimmen, könnte das System
nicht korrekt funktionieren oder die
Sensoren könnten beschädigt werden. Der
Einsatz von nicht originalen Ersatzrädern
kann zu Schäden des Sensors führen. Kein
Dichtmittel für Reifen oder
Auswuchtgewichte benutzen, wenn das
Fahrzeug mit einem TPMS versehen ist, da
dies die Sensoren beschädigen könnte.
102)Meldet das System einen Druckabfall
eines spezifischen Reifens, den Druck
aller vier Reifen prüfen.
103)Trotz TPMS muss der Fahrer den
Reifendruck allmonatlich kontrollieren.
Dieses System ersetzt weder
Wartungstermine noch Sicherheitssysteme.104)Der Reifendruck muss bei kalten
Reifen kontrolliert werden. Sollte der
Reifendruck aus irgend einem Grund bei
warmgelaufenen Reifen geprüft werden,
den Druck nicht mindern, wenn er über
den vorgeschriebenen Werten liegt,
sondern die Kontrolle wiederholen, sobald
die Reifen abgekühlt sind.
105)Das TPMS-System ist nicht in der
Lage, plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein Reifen
platzt). In diesem Fall das Fahrzeug
vorsichtig und ohne starke Abbremsung
anhalten.
106)Das System liefert nur eine Meldung
über einen geringen Reifendruck, kann
die Reifen aber nicht aufpumpen.
107)Ungenügend aufgepumpte Reifen
haben einen stärkeren Kraftstoffverbrauch
zur Folge. Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und kann unter
Umständen auch das sichere Fahren
des Fahrzeugs in Frage stellen.
108)Nach der Überprüfung oder
Regulierung des Reifendrucks, immer die
Kappe des Ventilschafts aufsetzen. Dies
verringert das Eindringen von Feuchte und
Schmutz in den Ventilschaft, was den
Reifendruckkontrollsensor beschädigen
könnte.
125

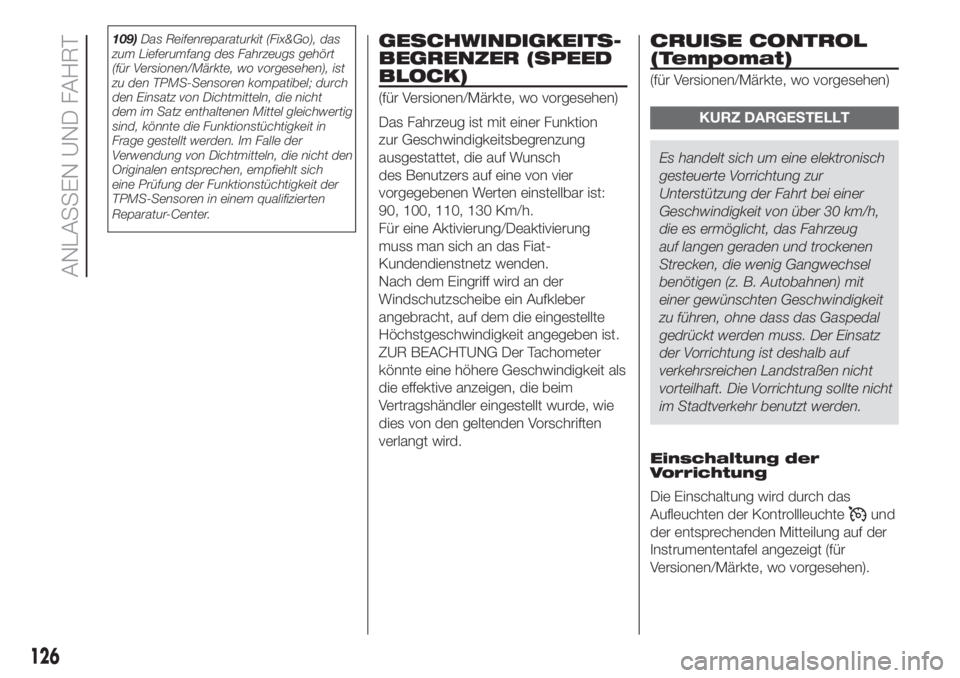

109)Das Reifenreparaturkit (Fix&Go), das
zum Lieferumfang des Fahrzeugs gehört
(für Versionen/Märkte, wo vorgesehen), ist
zu den TPMS-Sensoren kompatibel; durch
den Einsatz von Dichtmitteln, die nicht
dem im Satz enthaltenen Mittel gleichwertig
sind, könnte die Funktionstüchtigkeit in
Frage gestellt werden. Im Falle der
Verwendung von Dichtmitteln, die nicht den
Originalen entsprechen, empfiehlt sich
eine Prüfung der Funktionstüchtigkeit der
TPMS-Sensoren in einem qualifizierten
Reparatur-Center.GESCHWINDIGKEITS-
BEGRENZER (SPEED
BLOCK)
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug ist mit einer Funktion
zur Geschwindigkeitsbegrenzung
ausgestattet, die auf Wunsch
des Benutzers auf eine von vier
vorgegebenen Werten einstellbar ist:
90, 100, 110, 130 Km/h.
Für eine Aktivierung/Deaktivierung
muss man sich an das Fiat-
Kundendienstnetz wenden.
Nach dem Eingriff wird an der
Windschutzscheibe ein Aufkleber
angebracht, auf dem die eingestellte
Höchstgeschwindigkeit angegeben ist.
ZUR BEACHTUNG Der Tachometer
könnte eine höhere Geschwindigkeit als
die effektive anzeigen, die beim
Vertragshändler eingestellt wurde, wie
dies von den geltenden Vorschriften
verlangt wird.
CRUISE CONTROL
(Tempomat)
(für Versionen/Märkte, wo vorgesehen)
KURZ DARGESTELLT
Es handelt sich um eine elektronisch
gesteuerte Vorrichtung zur
Unterstützung der Fahrt bei einer
Geschwindigkeit von über 30 km/h,
die es ermöglicht, das Fahrzeug
auf langen geraden und trockenen
Strecken, die wenig Gangwechsel
benötigen (z. B. Autobahnen) mit
einer gewünschten Geschwindigkeit
zu führen, ohne dass das Gaspedal
gedrückt werden muss. Der Einsatz
der Vorrichtung ist deshalb auf
verkehrsreichen Landstraßen nicht
vorteilhaft. Die Vorrichtung sollte nicht
im Stadtverkehr benutzt werden.
Einschaltung der
Vorrichtung
Die Einschaltung wird durch das
Aufleuchten der Kontrollleuchte
und
der entsprechenden Mitteilung auf der
Instrumententafel angezeigt (für
Versionen/Märkte, wo vorgesehen).
126
ANLASSEN UND FAHRT

Funktionsweise von Traction Plus
Beim Anlassen des Motors ist das
System deaktiviert. Um das System
Traction Plus zu aktivieren, drückt man
die Taste A Abb. 134.
Durch die Aktivierung des Systems
Traction Plus werden folgende
Funktionen eingeschaltet:
Sperrung der ASR-Funktion zwecks
vollständiger Ausnutzung des
Motordrehmoments.
Differenzialsperrenwirkung an der
Vorderachse, die über die Bremsanlage
entsteht und die Traktion auf
ungleichmäßigem Untergrund zu
optimieren.
Bei einer Störung am System "Traction
Plus" leuchtet an der Instrumententafel
die Kontrollleuchte
auf.
PARKSENSOREN
Die Sensoren befinden sich in der
hinteren Stoßstange Abb. 135 des
Fahrzeugs und haben die Aufgabe, die
Anwesenheit von Hindernissen hinter
dem Fahrzeug zu erfassen und dem
Fahrer durch ein intermittierendes
Tonzeichen zu melden.
AKTIVIERUNG/
DEAKTIVIERUNG
Die Sensoren schalten sich
automatisch beim Einlegen des
Rückwärtsganges ein. Die Frequenz
des akustischen Signals erhöht sich bei
Verringerung des Abstandes zum
Hindernis hinter dem Fahrzeug.
Erfassungsabstände
Wenn die Sensoren mehrere
Hindernisse erfassen, wird nur das
Nächstgelegene berücksichtigt.
112)
BETRIEB MIT ANHÄNGER
Die Funktion der Sensoren wird
automatisch beim Einstecken des
Anhängersteckers in die Steckdose der
Anhängerkupplung des Fahrzeugs
deaktiviert. Die Sensoren werden beim
Herausziehen des Steckers des
Anhängerkabels automatisch reaktiviert.
VORSICHT
Wenn die Anhängerkupplung ständig
montiert bleiben soll, ohne dass ein
Anhänger angehängt wird, empfiehlt es
sich, beim Fiat-Servicenetz das System
aktualisieren zu lassen, damit die
Anhängerkupplung von den mittleren
Sensoren nicht als Hindernis erfasst
wird.
ALLGEMEINE HINWEISE
113)
Beim Einparken muss man immer
auf Hindernisse achten, die sich ober-
oder unterhalb der Sensoren befinden.
Gegenstände in nächster Nähe
zum Heck des Fahrzeugs werden unter
Umständen vom System nicht erkannt
und können daher das Fahrzeug
beschädigen oder selbst beschädigt
werden.
135F0V0077
129

Nachstehend einige Bedingungen,
welche die Leistungen des
Einparksystems beeinträchtigen
können:
Eine geringere Empfindlichkeit der
Sensoren und eine Reduzierung der
Leistung der Einparkhilfe können auf
folgenden Verunreinigungen der
Sensoroberflächen beruhen: Eis,
Schnee, Schlamm, Überlackierungen.
Der Sensor ermittelt einen nicht
existierenden Gegenstand
(„Echostörung”) wegen Störungen
mechanischen Ursprungs wie
z.B. Waschen des Fahrzeuges, Regen
(extremer Wind), Hagel.
Die von den Sensoren gesendeten
Signale können durch deren
Beschädigung, durch Schmutz, Schnee
oder Eis auf den Sensoren oder durch
in der Nähe befindliche
Ultraschallsysteme (z. B. pneumatische
Bremsen von LKWs oder
Presslufthämmer) verfälscht werden.
Die Leistung des
Einparkhilfesystems kann auch durch
die Position der Sensoren beeinflusst
werden. Wenn sich beispielsweise
die Einstellungen ändern (durch
Verschleiß der Stoßdämpfer/
Aufhängungen) oder durch
Reifenwechsel, zu starke Beladung des
Fahrzeugs, durch Tuning, insbesondere
beim Tieferlegen des Fahrzeugs.
Die Hinderniserfassung im oberen
Bereich des Fahrzeugs (speziell bei den
Kasten- oder Hochraumkastenwagen)
kann nicht garantiert werden, wenn das
System Hindernisse erfasst, die im
unteren Bereich gegen das Fahrzeug
stoßen können.
Die Parksensoren funktionieren
korrekt bei geschlossenen Hecktüren.
Offene Türen können falsche Signale
von Seiten des Systems verursachen:
schließen Sie immer die Hecktüren.
Keine Aufkleber an den Sensoren
anbringen.
ZUR BEACHTUNG
112)Für die richtige Funktionstüchtigkeit
des Systems ist es unerlässlich, dass
die Sensoren immer von Schlamm,
Schmutz, Schnee oder Eis frei sind.
Während des Reinigungsvorgangs muss
das Verkratzen oder die Beschädigung der
Sensoren sorgfältig vermieden werden.
Die Sensoren müssen immer mit sauberem
Wasser und eventuell Autoreinigungsmittel
gewaschen werden. In den
Autowaschanlagen, die Hydroreiniger mit
Dampfstrahler oder Hochdruckstrahler
verwenden, sollte man die Sensoren
schnell reinigen, wobei man die
Waschdüse in mehr als 10 cm Entfernung
hält.
113)Die Verantwortung beim Einparken
und anderen gefährlichen Manövern liegt
auf jedem Fall immer und überall beim
Fahrer. Bei diesen Manövern immer
sicherstellen, dass sich weder Personen
(insbesondere Kinder) noch Tiere im
Manöverbereich aufhalten. Der Parksensor
bildet eine Hilfe für den Fahrer, der jedoch
die Aufmerksamkeit während
möglicherweise gefährlichen Manövern nie
verringern darf, auch wenn diese bei
niedriger Geschwindigkeit ausgeführt
werden.
130
ANLASSEN UND FAHRT

Tausend Kilometer 30 60 90 120 150 180
Jahre 2 4 6 8 10 12
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und Schläuche
(Abgas, Kraftstoff, Bremsen), Gummiteile (Hauben, Manschetten,
Buchsen usw.)●●●●●●
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe (wo vorhanden)●●●●●●
Funktion der Scheibenwisch-/waschanlage und Einstellung der
Waschdüsen prüfen●●●●●●
Kontrolle der Sauberkeit der Kofferraum- und
Motorhaubenschlösser, Reinigung und Schmierung der Hebel●●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren
(oder alle 6 Monate)●●●●●●
Kontrolle des Handbremshebelwegs, eventuell einstellen●●●●●●
Kontrolle und eventuelle Einstellung des Kupplungspedals●●●●●●
Kontrolle des Zustands/Verschleißes der vorderen
Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors●●●●●●
Kontrolle des Zustands und der Abnutzung der hinteren
Trommelbremsdichtungen●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der Hilfsorgane●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen
ohne automatischen Riemenspanner) (oder alle 2 Jahre)●●
Sichtprüfung des Steuerzahnriemens●●
164
WARTUNG UND PFLEGE
