LÄR KÄNNA DIN BIL
LÄR KÄNNA INSTRUMENTPANELEN
SÄKERHET
START OCH KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH SKÖTSEL
TEKNISKA DATA
MULTIMEDIA
INDEX I ALFABETISK ORDNING
7

RATTLÅS
Koppla in
Med tändlåset på STOP, dra ut nyckeln
och vrid på ratten tills den låser sig.
Koppla ur
Vrid lätt på ratten när tändningsnyckeln
vrids till MAR.
VARNING
4)Vid åverkan på tändningslåset (t ex. efter
stöldförsök) ska du lämna in bilen till
närmaste verkstad i Fiats servicenät för
kontroll innan du kör bilen igen.
5)Då du går ut ur fordonet ska du alltid ta
ut nyckeln för att undvika att någon
oavsiktligt aktiverar reglagen. Kom ihåg att
dra åt handbromsen. Om fordonet har
parkerats i uppförsbacke, lägg i ettans
växel. Om fordonet är parkerat i
nedförsbacke, lägg i backväxeln. Lämna
aldrig kvar barn i fordonet utan tillsyn.
6)Dra aldrig ur nyckeln när fordonet är i
rörelse. Ratten låser sig automatiskt vid
den första styrningen. Samma gäller när
bilen bogseras.
7)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna.Utöver en försämring av
systemets prestanda och garantin, kan
detta orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med
bilens typgodkännande.
FIAT
CODE-SYSTEMET
I KORTHET
Det är ett elektroniskt låssystem till
motorn som ökar skyddet mot
stöldförsök. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
I alla tändningsnycklar finns det en
elektronisk anordning som modulerar
signalen som skickas ut under
startfasen från en antenn som har
integrerats i tändlåset. Signalen
varierar från starttillfälle till starttillfälle
och fungerar som ett lösenord som
styrenheten känner igen och som gör
att bilen går att starta.
1)
Funktionsfel
Om koden inte känts igen under
starten, tänds varningslampan
på
instrumentpanelen tillsammans med ett
meddelande som visas på displayen
(se kapitlet "Varningslampor och
meddelanden").I detta fall, vrid tändningsnyckeln till
STOPoch därefter tillMAR.Om
blockeringen kvarstår, försök med de
andra tändningsnycklarna du har fått.
Om motorn fortfarande inte går att
starta, kontakta Fiats servicenät.
OBSERVERA! Varje tändningsnyckel
har en egen kod som ska sparas i
minnet i systemets styrenhet. För att
spara nya nycklar, upp till högst 8,
kontakta Fiats servicenät.
Varningslampan
tänds under
körningen
Om kontrollampantänds,
betyder det att systemet håller på att
göra en självdiagnos (t.ex. beroende på
ett spänningsfall).
Om varningslampanfortsätter
att lysa, ska du kontakta Fiats
servicenät.
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
de elektroniska anordningarna inuti nyckeln
och säkra deras funktion ska man aldrig
låt den ligga i solen.
12
LÄR KÄNNA DIN BIL

Inställning av lutning på ryggstödet
Vrid manöverratten B bild 19
Höjdjustering av förarsätet
(berörda versioner och marknader)
Tryck på spaken C bild 19 för att lyfta
eller sänka den bakre delen av sitsen
för att få en bättre och bekvämare
körställning.
OBSERVERA! Inställningen ska endast
utföras när du sitter på sätet.
Reglering förarsätets svankstöd
(berörda versioner och marknader)
Vrid manöverratten D bild 19 för att
reglera det personanpassade stödet
mellan ryggen och ryggstödet.
Uppvärmning av säten
(berörda versioner och marknader)
Vrid tändningsnyckeln till MAR och
tryck på knapp A bild 20 för att
aktivera/inaktivera funktionen.
Aktiveringen visas genom att en
LED-lampa tänds på själva knappen.
IHOPFÄLLBART SÄTE PÅ
PASSAGERARSIDA
(berörda versioner och marknader)
På vissa Cargoversioner kan
passagerarsätet fällas ihop helt.
17)
För helt tillbaka sätet för att kunna fälla
det fullständigt utan att störa
instrumentpanelen.
Hopfällning av sätet
För att fälla ihop sätet, gör så här:
öppna passagerarsidans dörr.
Använd spakarna A och fäll
ryggstödet framåt i pilens riktning.
ta sedan tag i ryggstödet B bild 22
och tryck det nedåt. Sätt är då helt
nedfällt i "bordsläge"Dra i fliken C bild 23 och tryck sedan
ryggstödet nedåt. I detta läge är sätet
helt nedfällt.
20F0V0208
22F0V0143
21F0V0142
23F0V0144
18
LÄR KÄNNA DIN BIL

Omplacering av sätet
För att fälla tillbaka sätet på det normala
läget, gör så här:
Ta tag i spaken A bild 24 och lyft
upp ryggstödet.
Tryck på spakarna B bild 25 och lyft
sedan upp sätet.
18) 19)
TILLGÅNG TILL
BAKSÄTENA
(Versioner Doblò och Doblò Combi)
För att komma åt baksätena, öppna en
av de två sidoskjutdörrarna (se
beskrivningen i avsnittet "Dörrar" i detta
kapitel).
SÄTE SOM ÄR FÄLLBART
I BORDSLÄGE
(Berörda versioner Doblò och Doblò
Combi)
På vissa versioner finns ett säte som
fälls precis som ett bord.
20)
För helt tillbaka sätet som är fällbart i
bordsläge för att kunna fälla det
fullständigt utan att störa
instrumentpanelen.
OBSERVERA! Flytta sätet endast om
inga passagerare sitter på baksätet.
Hopfällning av sätet:
Öppna passagerarsidans dörr.
Tryck på spaken A bild 26 för att
fälla fram ryggstödet i den riktning som
anges av pilen.
Ta sedan tag i ryggstödet B bild 26
och tryck det nedåt. Sätt är då helt
nedfällt i "bordsläge".
Omplacering av sätet:
Tryck på spaken A bild 26 och lyft
upp ryggstödet.FÖRFLYTTNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
sänk huvudstöden på baksätet helt;
Flytta säkerhetsbältet åt sidan och
kontrollera att det är helt spänt utan att
vara tvinnat.
Lyft spaken A bild 27 till sätet och
fäll sätet framåt. Lyftningen av spaken
visas med ett "rött band”;
24F0V0145
25F0V0146
26F0V0201
27F0V0633
19

VARNING
26)Under körningen ska speglarna alltid
vara i läge A bild 53. Ytterbackspeglarna
kan ändra på uppfattningen av avståndet
eftersom de är böjda.
UTVÄNDIGA LJUS
I KORTHET
Vänster spak styr de utvändiga ljusen.
De kan bara tändas med
tändningsnyckeln på MAR.
När man tänder de yttre ljusen tänds
även instrumentpanelen och de
olika reglagen på instrumentbrädan.
VARSELLJUS (D.R.L.)
(berörda versioner och marknader)
Varselljusen tänds när tändningsnyckeln
står på MAR och man för vredet tillO.
Andra ljus förblir släckta, även
kupéljusen. På vissa marknader kan
funktionen för automatisk påsättning av
varselljusen aktiveras/avaktiveras med
menyn på displayen (se styckena
“Digital display/flerfunktionsdisplay" i
detta kapitel). Om varselljuset
inaktiveras när vredet står påOtänds
ingen lampa.
Om varselljusen är tända, slocknar
varselljusen (D.R.L.) i motsvarande lykta
när du sätter på körriktningsvisarna.
27)
HALVLJUS/
POSITIONSLJUS
Vrid ringen till läget
med
tändningsnyckeln i MAR-läget. Om
halvljuset sätts på, släcks varselljuset
och positions- och halvljuset tänds.
Kontrollampan
tänds på
instrumentpanelen. Med
tändningsnyckeln på STOP eller
utdragen, kan du vrida vredet från läge
Otill läge
för att tända alla
positionsljuset och nummerplåtsljusen.
På instrumentpanelen tänds
varningslampan
.
HELLJUS
Med vredet på
, trycker du spaken
framåt mot instrumentpanelen
(permanent läge). Kontrollampan
tänds på instrumentpanelen. Ljuset
släcks genom att spaken dras mot
ratten (halvljuset tänds åter).
55F0V056056F0V0515
28
LÄR KÄNNA DIN BIL

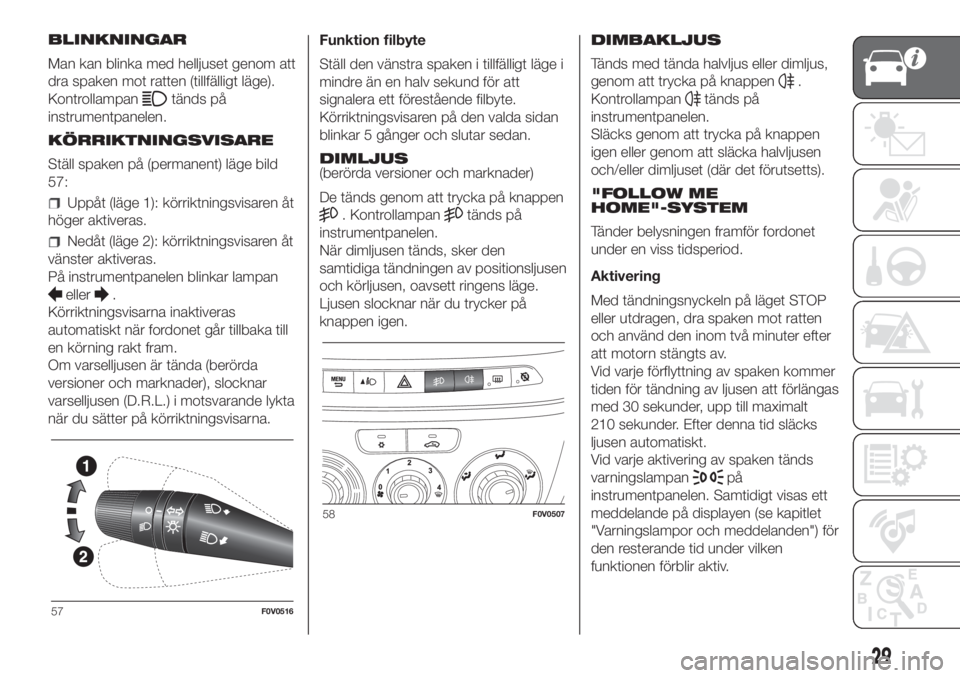

BLINKNINGAR
Man kan blinka med helljuset genom att
dra spaken mot ratten (tillfälligt läge).
Kontrollampan
tänds på
instrumentpanelen.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge bild
57:
Uppåt (läge 1): körriktningsvisaren åt
höger aktiveras.
Nedåt (läge 2): körriktningsvisaren åt
vänster aktiveras.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när fordonet går tillbaka till
en körning rakt fram.
Om varselljusen är tända (berörda
versioner och marknader), slocknar
varselljusen (D.R.L.) i motsvarande lykta
när du sätter på körriktningsvisarna.Funktion filbyte
Ställ den vänstra spaken i tillfälligt läge i
mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
DIMLJUS
(berörda versioner och marknader)
De tänds genom att trycka på knappen
. Kontrollampantänds på
instrumentpanelen.
När dimljusen tänds, sker den
samtidiga tändningen av positionsljusen
och körljusen, oavsett ringens läge.
Ljusen slocknar när du trycker på
knappen igen.DIMBAKLJUS
Tänds med tända halvljus eller dimljus,
genom att trycka på knappen
.
Kontrollampan
tänds på
instrumentpanelen.
Släcks genom att trycka på knappen
igen eller genom att släcka halvljusen
och/eller dimljuset (där det förutsetts).
"FOLLOW ME
HOME"-SYSTEM
Tänder belysningen framför fordonet
under en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget STOP
eller utdragen, dra spaken mot ratten
och använd den inom två minuter efter
att motorn stängts av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förlängas
med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks
ljusen automatiskt.
Vid varje aktivering av spaken tänds
varningslampan
på
instrumentpanelen. Samtidigt visas ett
meddelande på displayen (se kapitlet
"Varningslampor och meddelanden") för
den resterande tid under vilken
funktionen förblir aktiv.
57F0V0516
58F0V0507
29

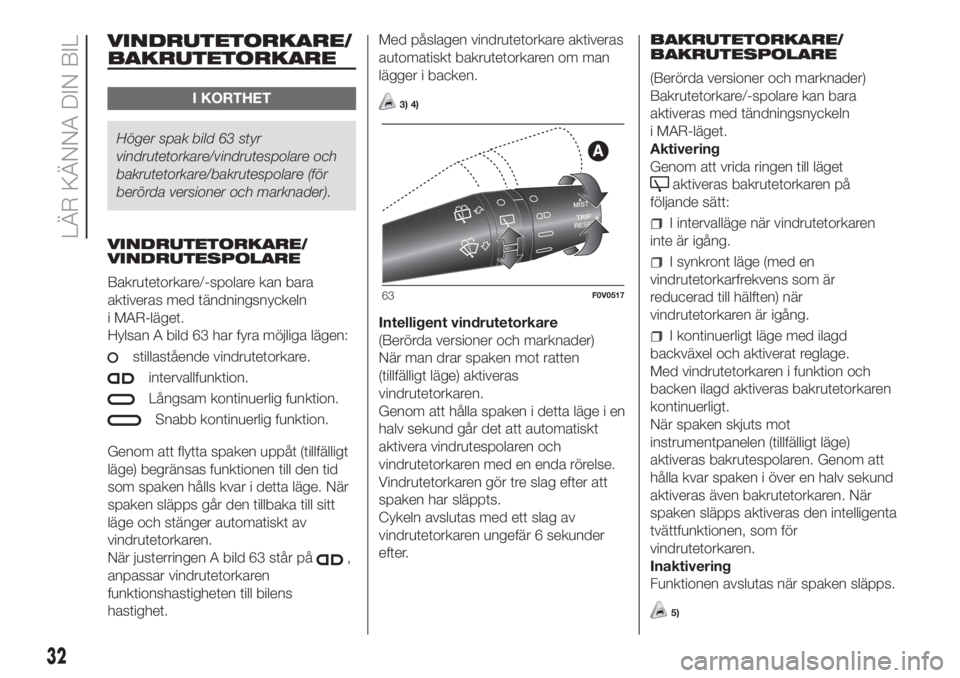

VINDRUTETORKARE/
BAKRUTETORKARE
I KORTHET
Höger spak bild 63 styr
vindrutetorkare/vindrutespolare och
bakrutetorkare/bakrutespolare (för
berörda versioner och marknader).
VINDRUTETORKARE/
VINDRUTESPOLARE
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Hylsan A bild 63 har fyra möjliga lägen:
stillastående vindrutetorkare.
intervallfunktion.
Långsam kontinuerlig funktion.
Snabb kontinuerlig funktion.
Genom att flytta spaken uppåt (tillfälligt
läge) begränsas funktionen till den tid
som spaken hålls kvar i detta läge. När
spaken släpps går den tillbaka till sitt
läge och stänger automatiskt av
vindrutetorkaren.
När justerringen A bild 63 står på
,
anpassar vindrutetorkaren
funktionshastigheten till bilens
hastighet.Med påslagen vindrutetorkare aktiveras
automatiskt bakrutetorkaren om man
lägger i backen.
3) 4)
Intelligent vindrutetorkare
(Berörda versioner och marknader)
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren.
Genom att hålla spaken i detta läge i en
halv sekund går det att automatiskt
aktivera vindrutespolaren och
vindrutetorkaren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att
spaken har släppts.
Cykeln avslutas med ett slag av
vindrutetorkaren ungefär 6 sekunder
efter.BAKRUTETORKARE/
BAKRUTESPOLARE
(Berörda versioner och marknader)
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
Aktivering
Genom att vrida ringen till läget
aktiveras bakrutetorkaren på
följande sätt:
I intervalläge när vindrutetorkaren
inte är igång.
I synkront läge (med en
vindrutetorkarfrekvens som är
reducerad till hälften) när
vindrutetorkaren är igång.
I kontinuerligt läge med ilagd
backväxel och aktiverat reglage.
Med vindrutetorkaren i funktion och
backen ilagd aktiveras bakrutetorkaren
kontinuerligt.
När spaken skjuts mot
instrumentpanelen (tillfälligt läge)
aktiveras bakrutespolaren. Genom att
hålla kvar spaken i över en halv sekund
aktiveras även bakrutetorkaren. När
spaken släpps aktiveras den intelligenta
tvättfunktionen, som för
vindrutetorkaren.
Inaktivering
Funktionen avslutas när spaken släpps.
5)
63F0V0517
32
LÄR KÄNNA DIN BIL

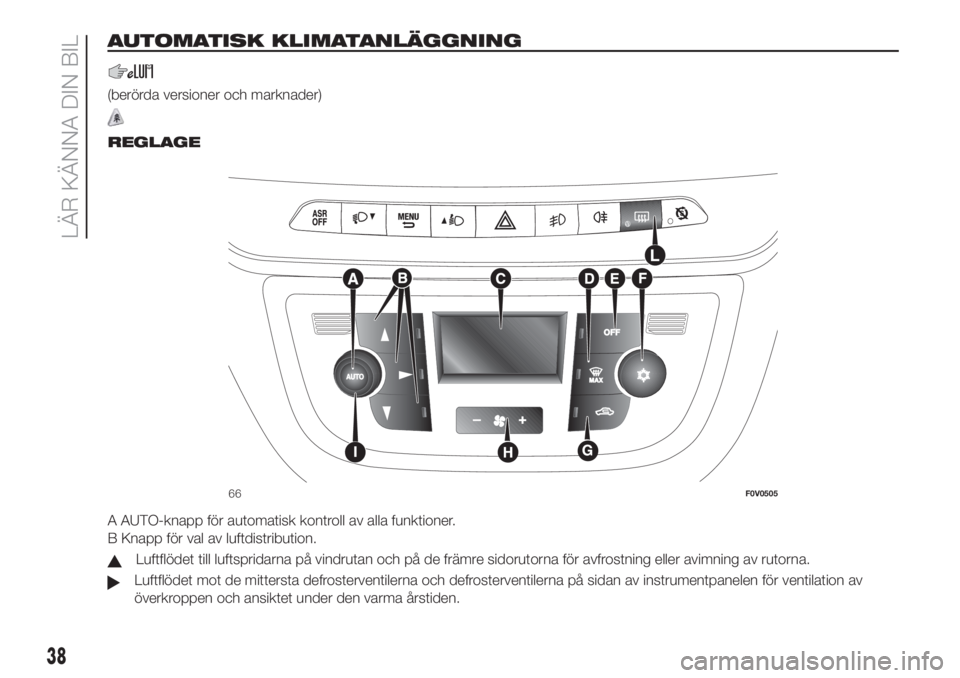

AUTOMATISK KLIMATANLÄGGNING
(berörda versioner och marknader)
.
REGLAGE
A AUTO-knapp för automatisk kontroll av alla funktioner.
B Knapp för val av luftdistribution.
Luftflödet till luftspridarna på vindrutan och på de främre sidorutorna för avfrostning eller avimning av rutorna.
Luftflödet mot de mittersta defrosterventilerna och defrosterventilerna på sidan av instrumentpanelen för ventilation av
överkroppen och ansiktet under den varma årstiden.
66F0V0505
38
LÄR KÄNNA DIN BIL

Luftflöde mot defrosterventilerna för fotområdet fram och bak. Denna distribution är den som på så kort tid som möjligt
möjliggör uppvärmning av kupén med en omedelbar känsla av värme, tack vare värmens naturliga rörelse att sprida sig
uppåt.
Fördelning av luftflödet mellan ventilerna för fotområdet (varmare luft) och ventilerna i mitten och på sidan av
instrumentpanelen (svalare luft). Den här distributionen är speciellt användbar under höst och vår, när det är soligt ute.
Fördelning av luftflödet från luftspridarna i fotområdet och luftspridarna avisning/avimning för vindrutan och sidorutorna
fram. Denna fördelning ger ett bra uppvärmning av kupén och motverkar imbildning på rutorna.
C Display.
D Knapp som styr funktionen MAX DEF.
E Knapp för avstängning av systemet.
F Knapp som styr aktivering/inaktivering av kompressorn.
G Knapp som styr luftens omcirkulation.
H Knappar som styr minskning/ökning av fläkthastigheten.
I Manöverratt som styr temperaturens minskning/ökning.
L Knapp för aktivering/inaktivering av den eluppvärmda bakrutan eller eldrivna ytterbackspeglarna (berörda versioner och
marknader).
39

38)Lasta aldrig över tillåten maximal vikt i
bagageutrymmet. Se kapitel "Tekniska
data". Se i övrigt till att lasten i
bagageutrymmet är väl förankrad så den i
händelse av en olycka inte far framåt och
kan skada passagerarna.
39)Det är absolut förbjudet att använda
baksätet med nedfällt ryggstöd för att
transportera laster eller bagage. Lasten kan
slungas mot framsätenas ryggstöd och
orsaka allvarliga skador på passagerarna.
40)Försäkra dig om att föremålen är
ordentligt ordnade och fastsatta vid
krokarna på golvet för att undvika att en
häftig inbromsning kastar dem framåt och
skadar passagerarna.
VARNING
7)Använd handtag B bild 73för att stänga
bakluckan. Försök inte stänga bakluckan
genom att trycka på sidostötdämparna
C bild 73. Var dessutom försiktig så att du
inte stöter till sidostötdämparna när du
lastar bagageutrymmet, för att undvika att
skada dem.
STRÅLKASTARE
KORRIGERINGSENHET
FÖR STRÅLKASTAR-
INRIKTNINGEN
Regleringsanordningen fungerar när
tändningsnyckeln står på MAR och
halvljuset är tänt.
När bilen är lastad lutar det bakåt och
medför att ljusstrålen höjs. I detta fall är
det därför nödvändigt att på nytt ställa
in en korrekt inriktning.
Reglering av
strålkastarinställningen
För inställningen, använd knapparna
ochbild 86 på
reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läget0-eneller två personer på
framsätena.Läge 1 - fem personer.
Läge 2 - fem personer + last i
bagageutrymmet.
Läge 3 - förare + max tillåten last, allt
stuvat i bagagerummet.
VARNING! Kontrollera ljusstrålens
inriktning varje gång som den
transporterade lastens vikt ändras.
86F0V0506
46
LÄR KÄNNA DIN BIL
