FIAT DOBLO COMBI 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

BLI KJENT MED KJØRETØYET
Her starter din prosedyre for å lære mer
om dit nye kjøretøy.
Håndboka som du leser, beskriver
kjøretøyets konstruksjon og funksjon på
en enkel og direkte måte.
Jo høyere følsomhet, desto lavere er
mengden eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene direkte.NØKLENE ....................................... 10
TENNINGSLÅSEN........................... 11
FIAT CODE-SYSTEMET .................. 12
DØRER ........................................... 13
SETER ............................................ 17
SKILLEVEGGER.............................. 23
NAKKESTØTTE............................... 25
RATT ............................................... 26
BAKSPEILER .................................. 27
EKSTERNE LYSEENHETER ............ 28
INNVENDIG LYS.............................. 30
VINDUSVISKER/BAKRUTEVISKER . 32
OPPVARMING OG VENTILASJON .. 34
MANUELT KLIMAANLEGG.............. 36
AUTOMATISK KLIMAANLEGG ........ 38
VINDUSHEISER .............................. 40
PANSER.......................................... 41
BAGASJEROM ............................... 42
LYSKASTERE.................................. 46
UTFØRELSE MED
NATURGASS-SYSTEM
(NATURAL POWER) ........................ 47
9

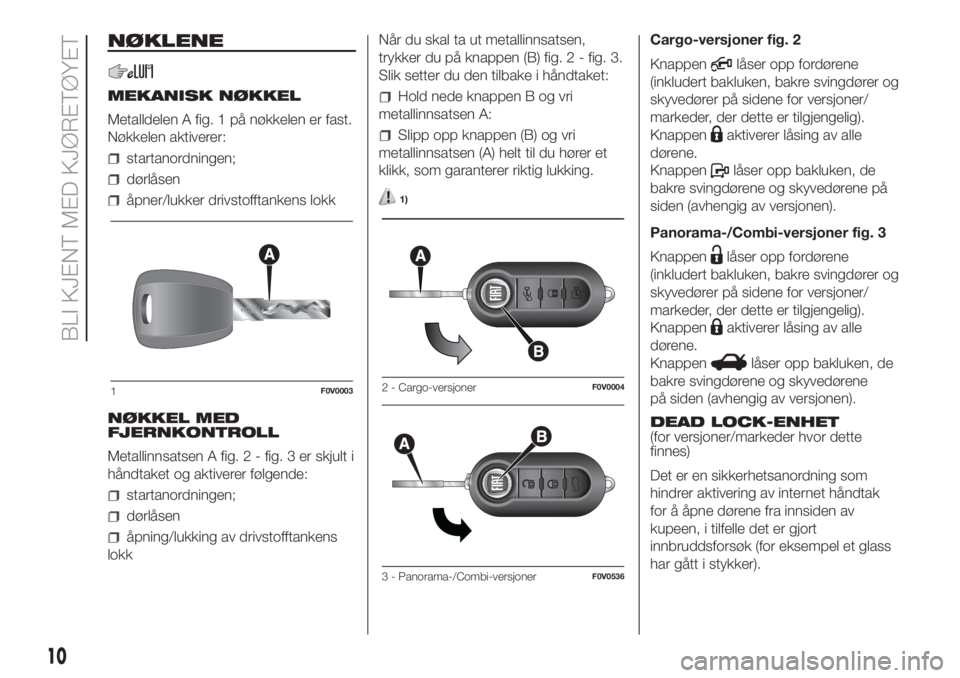

NØKLENE
MEKANISK NØKKEL
Metalldelen A fig. 1 på nøkkelen er fast.
Nøkkelen aktiverer:
startanordningen;
dørlåsen
åpner/lukker drivstofftankens lokk
NØKKEL MED
FJERNKONTROLL
Metallinnsatsen A fig. 2 - fig. 3 er skjult i
håndtaket og aktiverer følgende:
startanordningen;
dørlåsen
åpning/lukking av drivstofftankens
lokkNår du skal ta ut metallinnsatsen,
trykker du på knappen (B) fig. 2 - fig. 3.
Slik setter du den tilbake i håndtaket:
Hold nede knappen B og vri
metallinnsatsen A:
Slipp opp knappen (B) og vri
metallinnsatsen (A) helt til du hører et
klikk, som garanterer riktig lukking.
1)
Cargo-versjoner fig. 2
Knappen
låser opp fordørene
(inkludert bakluken, bakre svingdører og
skyvedører på sidene for versjoner/
markeder, der dette er tilgjengelig).
Knappen
aktiverer låsing av alle
dørene.
Knappen
låser opp bakluken, de
bakre svingdørene og skyvedørene på
siden (avhengig av versjonen).
Panorama-/Combi-versjoner fig. 3
Knappen
låser opp fordørene
(inkludert bakluken, bakre svingdører og
skyvedører på sidene for versjoner/
markeder, der dette er tilgjengelig).
Knappen
aktiverer låsing av alle
dørene.
Knappen
låser opp bakluken, de
bakre svingdørene og skyvedørene
på siden (avhengig av versjonen).
DEAD LOCK-ENHET
(for versjoner/markeder hvor dette
finnes)
Det er en sikkerhetsanordning som
hindrer aktivering av internet håndtak
for å åpne dørene fra innsiden av
kupeen, i tilfelle det er gjort
innbruddsforsøk (for eksempel et glass
har gått i stykker).
1F0V00032 - Cargo-versjonerF0V0004
3 - Panorama-/Combi-versjonerF0V0536
10
BLI KJENT MED KJØRETØYET

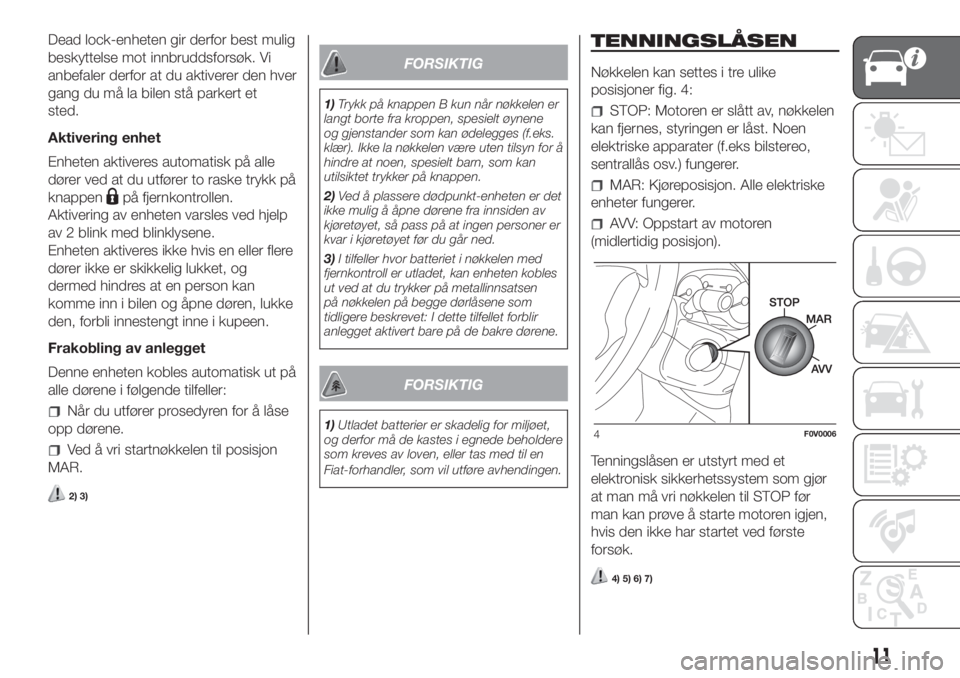

Dead lock-enheten gir derfor best mulig
beskyttelse mot innbruddsforsøk. Vi
anbefaler derfor at du aktiverer den hver
gang du må la bilen stå parkert et
sted.
Aktivering enhet
Enheten aktiveres automatisk på alle
dører ved at du utfører to raske trykk på
knappen
på fjernkontrollen.
Aktivering av enheten varsles ved hjelp
av 2 blink med blinklysene.
Enheten aktiveres ikke hvis en eller flere
dører ikke er skikkelig lukket, og
dermed hindres at en person kan
komme inn i bilen og åpne døren, lukke
den, forbli innestengt inne i kupeen.
Frakobling av anlegget
Denne enheten kobles automatisk ut på
alle dørene i følgende tilfeller:
Når du utfører prosedyren for å låse
opp dørene.
Ved å vri startnøkkelen til posisjon
MAR.
2) 3)
FORSIKTIG
1)Trykk på knappen B kun når nøkkelen er
langt borte fra kroppen, spesielt øynene
og gjenstander som kan ødelegges (f.eks.
klær). Ikke la nøkkelen være uten tilsyn for å
hindre at noen, spesielt barn, som kan
utilsiktet trykker på knappen.
2)Ved å plassere dødpunkt-enheten er det
ikke mulig å åpne dørene fra innsiden av
kjøretøyet, så pass på at ingen personer er
kvar i kjøretøyet før du går ned.
3)I tilfeller hvor batteriet i nøkkelen med
fjernkontroll er utladet, kan enheten kobles
ut ved at du trykker på metallinnsatsen
på nøkkelen på begge dørlåsene som
tidligere beskrevet: I dette tilfellet forblir
anlegget aktivert bare på de bakre dørene.
FORSIKTIG
1)Utladet batterier er skadelig for miljøet,
og derfor må de kastes i egnede beholdere
som kreves av loven, eller tas med til en
Fiat-forhandler, som vil utføre avhendingen.
TENNINGSLÅSEN
Nøkkelen kan settes i tre ulike
posisjoner fig. 4:
STOP: Motoren er slått av, nøkkelen
kan fjernes, styringen er låst. Noen
elektriske apparater (f.eks bilstereo,
sentrallås osv.) fungerer.
MAR: Kjøreposisjon. Alle elektriske
enheter fungerer.
AVV: Oppstart av motoren
(midlertidig posisjon).
Tenningslåsen er utstyrt med et
elektronisk sikkerhetssystem som gjør
at man må vri nøkkelen til STOP før
man kan prøve å starte motoren igjen,
hvis den ikke har startet ved første
forsøk.
4) 5) 6) 7)
4F0V0006
11

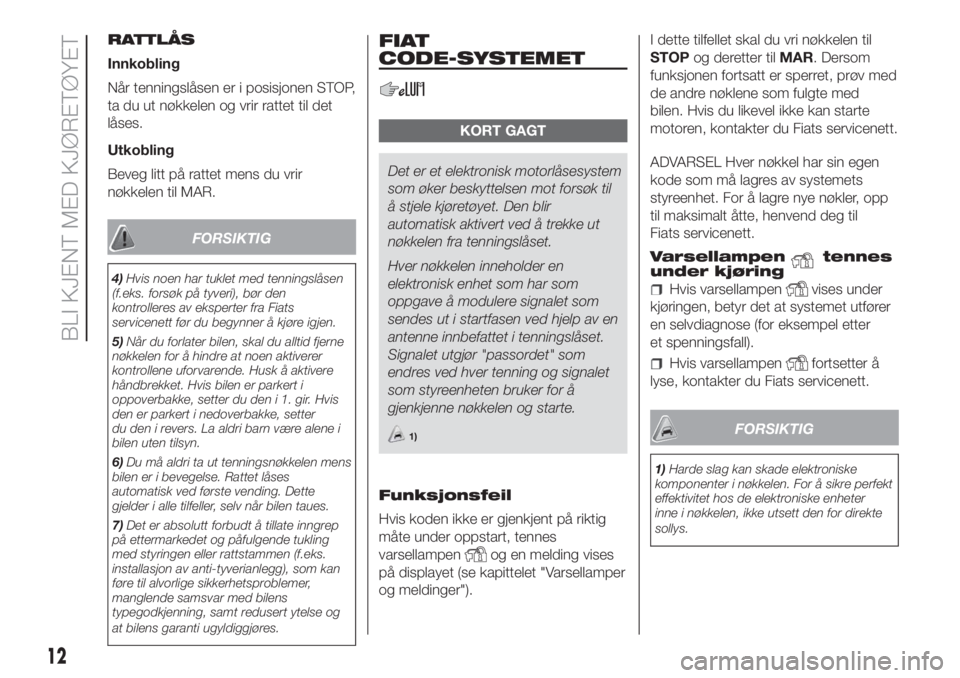

RATTLÅS
Innkobling
Når tenningslåsen er i posisjonen STOP,
ta du ut nøkkelen og vrir rattet til det
låses.
Utkobling
Beveg litt på rattet mens du vrir
nøkkelen til MAR.
FORSIKTIG
4)Hvis noen har tuklet med tenningslåsen
(f.eks. forsøk på tyveri), bør den
kontrolleres av eksperter fra Fiats
servicenett før du begynner å kjøre igjen.
5)Når du forlater bilen, skal du alltid fjerne
nøkkelen for å hindre at noen aktiverer
kontrollene uforvarende. Husk å aktivere
håndbrekket. Hvis bilen er parkert i
oppoverbakke, setter du den i 1. gir. Hvis
den er parkert i nedoverbakke, setter
du den i revers. La aldri barn være alene i
bilen uten tilsyn.
6)Du må aldri ta ut tenningsnøkkelen mens
bilen er i bevegelse. Rattet låses
automatisk ved første vending. Dette
gjelder i alle tilfeller, selv når bilen taues.
7)Det er absolutt forbudt å tillate inngrep
på ettermarkedet og påfulgende tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan
føre til alvorlige sikkerhetsproblemer,
manglende samsvar med bilens
typegodkjenning, samt redusert ytelse og
at bilens garanti ugyldiggjøres.
FIAT
CODE-SYSTEMET
KORT GAGT
Det er et elektronisk motorlåsesystem
som øker beskyttelsen mot forsøk til
å stjele kjøretøyet. Den blir
automatisk aktivert ved å trekke ut
nøkkelen fra tenningslåset.
Hver nøkkelen inneholder en
elektronisk enhet som har som
oppgave å modulere signalet som
sendes ut i startfasen ved hjelp av en
antenne innbefattet i tenningslåset.
Signalet utgjør "passordet" som
endres ved hver tenning og signalet
som styreenheten bruker for å
gjenkjenne nøkkelen og starte.
1)
Funksjonsfeil
Hvis koden ikke er gjenkjent på riktig
måte under oppstart, tennes
varsellampen
og en melding vises
på displayet (se kapittelet "Varsellamper
og meldinger").I dette tilfellet skal du vri nøkkelen til
STOPog deretter tilMAR. Dersom
funksjonen fortsatt er sperret, prøv med
de andre nøklene som fulgte med
bilen. Hvis du likevel ikke kan starte
motoren, kontakter du Fiats servicenett.
ADVARSEL Hver nøkkel har sin egen
kode som må lagres av systemets
styreenhet. For å lagre nye nøkler, opp
til maksimalt åtte, henvend deg til
Fiats servicenett.
Varsellampen
tennes
under kjøring
Hvis varsellampenvises under
kjøringen, betyr det at systemet utfører
en selvdiagnose (for eksempel etter
et spenningsfall).
Hvis varsellampenfortsetter å
lyse, kontakter du Fiats servicenett.
FORSIKTIG
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter
inne i nøkkelen, ikke utsett den for direkte
sollys.
12
BLI KJENT MED KJØRETØYET

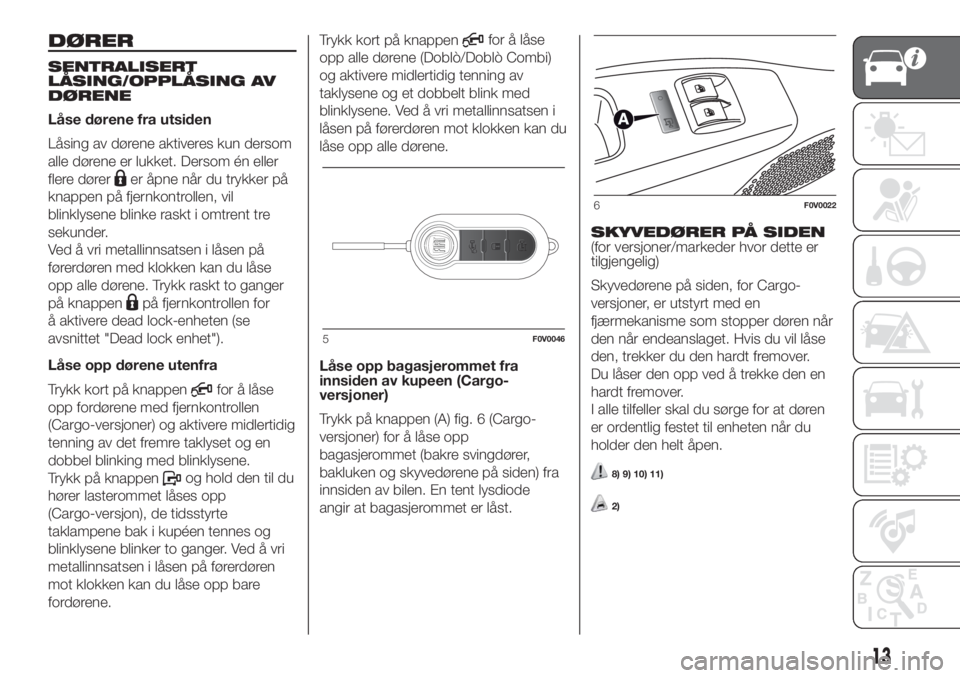

DØRER
SENTRALISERT
LÅSING/OPPLÅSING AV
DØRENE
Låse dørene fra utsiden
Låsing av dørene aktiveres kun dersom
alle dørene er lukket. Dersom én eller
flere dører
er åpne når du trykker på
knappen på fjernkontrollen, vil
blinklysene blinke raskt i omtrent tre
sekunder.
Ved å vri metallinnsatsen i låsen på
førerdøren med klokken kan du låse
opp alle dørene. Trykk raskt to ganger
på knappen
på fjernkontrollen for
å aktivere dead lock-enheten (se
avsnittet "Dead lock enhet").
Låse opp dørene utenfra
Trykk kort på knappen
for å låse
opp fordørene med fjernkontrollen
(Cargo-versjoner) og aktivere midlertidig
tenning av det fremre taklyset og en
dobbel blinking med blinklysene.
Trykk på knappen
og hold den til du
hører lasterommet låses opp
(Cargo-versjon), de tidsstyrte
taklampene bak i kupéen tennes og
blinklysene blinker to ganger. Ved å vri
metallinnsatsen i låsen på førerdøren
mot klokken kan du låse opp bare
fordørene.Trykk kort på knappen
for å låse
opp alle dørene (Doblò/Doblò Combi)
og aktivere midlertidig tenning av
taklysene og et dobbelt blink med
blinklysene. Ved å vri metallinnsatsen i
låsen på førerdøren mot klokken kan du
låse opp alle dørene.
Låse opp bagasjerommet fra
innsiden av kupeen (Cargo-
versjoner)
Trykk på knappen (A) fig. 6 (Cargo-
versjoner) for å låse opp
bagasjerommet (bakre svingdører,
bakluken og skyvedørene på siden) fra
innsiden av bilen. En tent lysdiode
angir at bagasjerommet er låst.SKYVEDØRER PÅ SIDEN
(for versjoner/markeder hvor dette er
tilgjengelig)
Skyvedørene på siden, for Cargo-
versjoner, er utstyrt med en
fjærmekanisme som stopper døren når
den når endeanslaget. Hvis du vil låse
den, trekker du den hardt fremover.
Du låser den opp ved å trekke den en
hardt fremover.
I alle tilfeller skal du sørge for at døren
er ordentlig festet til enheten når du
holder den helt åpen.
8) 9) 10) 11)
2)
5F0V0046
6F0V0022
13

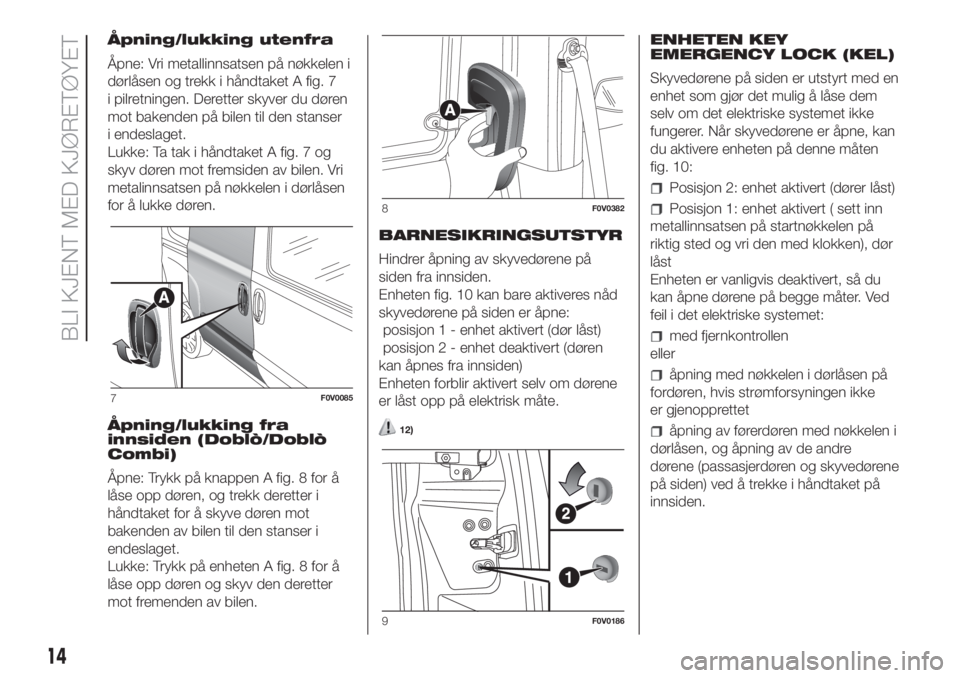

Åpning/lukking utenfra
Åpne: Vri metallinnsatsen på nøkkelen i
dørlåsen og trekk i håndtaket A fig. 7
i pilretningen. Deretter skyver du døren
mot bakenden på bilen til den stanser
i endeslaget.
Lukke: Ta tak i håndtaket A fig. 7 og
skyv døren mot fremsiden av bilen. Vri
metalinnsatsen på nøkkelen i dørlåsen
for å lukke døren.
Åpning/lukking fra
innsiden (Doblò/Doblò
Combi)
Åpne: Trykk på knappen A fig. 8 for å
låse opp døren, og trekk deretter i
håndtaket for å skyve døren mot
bakenden av bilen til den stanser i
endeslaget.
Lukke: Trykk på enheten A fig. 8 for å
låse opp døren og skyv den deretter
mot fremenden av bilen.BARNESIKRINGSUTSTYR
Hindrer åpning av skyvedørene på
siden fra innsiden.
Enheten fig. 10 kan bare aktiveres nåd
skyvedørene på siden er åpne:
posisjon 1 - enhet aktivert (dør låst)
posisjon 2 - enhet deaktivert (døren
kan åpnes fra innsiden)
Enheten forblir aktivert selv om dørene
er låst opp på elektrisk måte.
12)
ENHETEN KEY
EMERGENCY LOCK (KEL)
Skyvedørene på siden er utstyrt med en
enhet som gjør det mulig å låse dem
selv om det elektriske systemet ikke
fungerer. Når skyvedørene er åpne, kan
du aktivere enheten på denne måten
fig. 10:
Posisjon 2: enhet aktivert (dører låst)
Posisjon 1: enhet aktivert ( sett inn
metallinnsatsen på startnøkkelen på
riktig sted og vri den med klokken), dør
låst
Enheten er vanligvis deaktivert, så du
kan åpne dørene på begge måter. Ved
feil i det elektriske systemet:
med fjernkontrollen
eller
åpning med nøkkelen i dørlåsen på
fordøren, hvis strømforsyningen ikke
er gjenopprettet
åpning av førerdøren med nøkkelen i
dørlåsen, og åpning av de andre
dørene (passasjerdøren og skyvedørene
på siden) ved å trekke i håndtaket på
innsiden.
7F0V0085
8F0V0382
9F0V0186
14
BLI KJENT MED KJØRETØYET

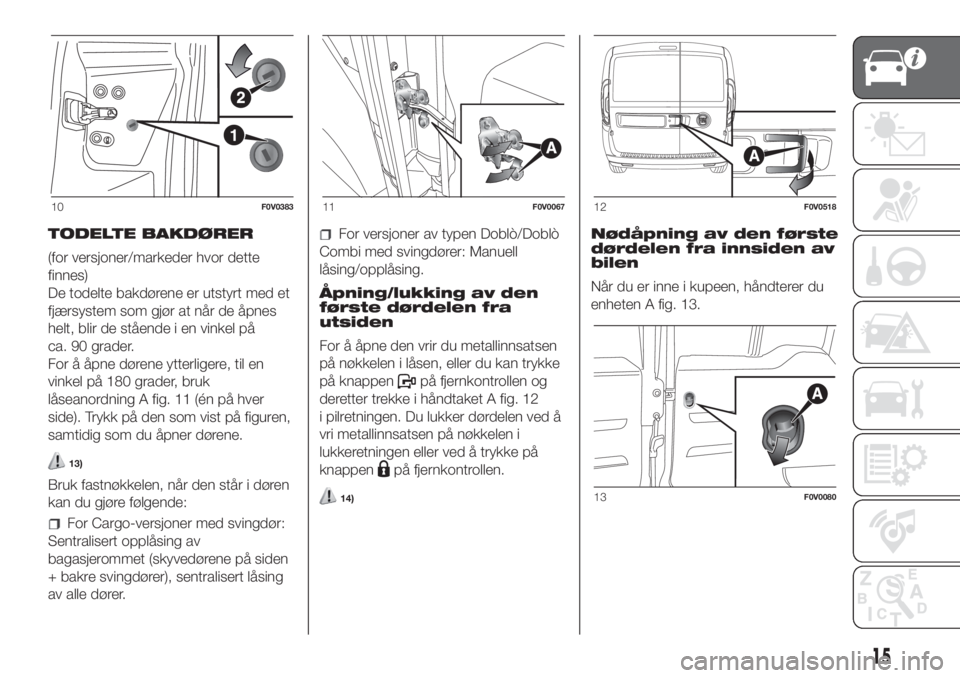

TODELTE BAKDØRER
(for versjoner/markeder hvor dette
finnes)
De todelte bakdørene er utstyrt med et
fjærsystem som gjør at når de åpnes
helt, blir de stående i en vinkel på
ca. 90 grader.
For å åpne dørene ytterligere, til en
vinkel på 180 grader, bruk
låseanordning A fig. 11 (én på hver
side). Trykk på den som vist på figuren,
samtidig som du åpner dørene.
13)
Bruk fastnøkkelen, når den står i døren
kan du gjøre følgende:
For Cargo-versjoner med svingdør:
Sentralisert opplåsing av
bagasjerommet (skyvedørene på siden
+ bakre svingdører), sentralisert låsing
av alle dører.
For versjoner av typen Doblò/Doblò
Combi med svingdører: Manuell
låsing/opplåsing.
Åpning/lukking av den
første dørdelen fra
utsiden
For å åpne den vrir du metallinnsatsen
på nøkkelen i låsen, eller du kan trykke
på knappen
på fjernkontrollen og
deretter trekke i håndtaket A fig. 12
i pilretningen. Du lukker dørdelen ved å
vri metallinnsatsen på nøkkelen i
lukkeretningen eller ved å trykke på
knappen
på fjernkontrollen.
14)
Nødåpning av den første
dørdelen fra innsiden av
bilen
Når du er inne i kupeen, håndterer du
enheten A fig. 13.
10F0V038311F0V006712F0V0518
13F0V0080
15

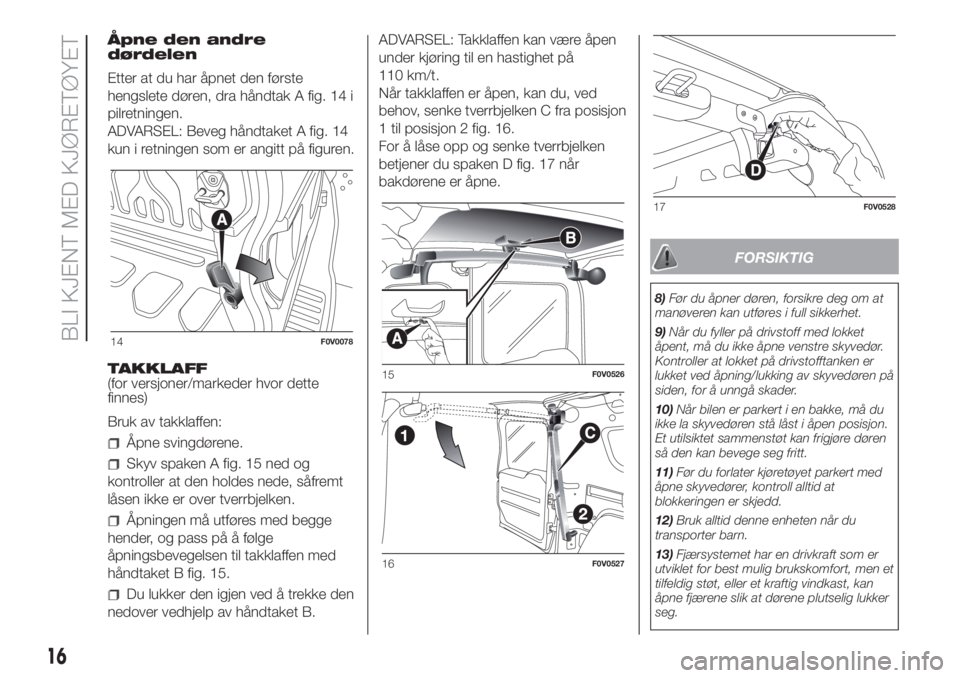

Åpne den andre
dørdelen
Etter at du har åpnet den første
hengslete døren, dra håndtak A fig. 14 i
pilretningen.
ADVARSEL: Beveg håndtaket A fig. 14
kun i retningen som er angitt på figuren.
TAKKLAFF
(for versjoner/markeder hvor dette
finnes)
Bruk av takklaffen:
Åpne svingdørene.
Skyv spaken A fig. 15 ned og
kontroller at den holdes nede, såfremt
låsen ikke er over tverrbjelken.
Åpningen må utføres med begge
hender, og pass på å følge
åpningsbevegelsen til takklaffen med
håndtaket B fig. 15.
Du lukker den igjen ved å trekke den
nedover vedhjelp av håndtaket B.ADVARSEL: Takklaffen kan være åpen
under kjøring til en hastighet på
110 km/t.
Når takklaffen er åpen, kan du, ved
behov, senke tverrbjelken C fra posisjon
1 til posisjon 2 fig. 16.
For å låse opp og senke tverrbjelken
betjener du spaken D fig. 17 når
bakdørene er åpne.
FORSIKTIG
8)Før du åpner døren, forsikre deg om at
manøveren kan utføres i full sikkerhet.
9)Når du fyller på drivstoff med lokket
åpent, må du ikke åpne venstre skyvedør.
Kontroller at lokket på drivstofftanken er
lukket ved åpning/lukking av skyvedøren på
siden, for å unngå skader.
10)Når bilen er parkert i en bakke, må du
ikke la skyvedøren stå låst i åpen posisjon.
Et utilsiktet sammenstøt kan frigjøre døren
så den kan bevege seg fritt.
11)Før du forlater kjøretøyet parkert med
åpne skyvedører, kontroll alltid at
blokkeringen er skjedd.
12)Bruk alltid denne enheten når du
transporter barn.
13)Fjærsystemet har en drivkraft som er
utviklet for best mulig brukskomfort, men et
tilfeldig støt, eller et kraftig vindkast, kan
åpne fjærene slik at dørene plutselig lukker
seg.
14F0V0078
15F0V0526
16F0V0527
17F0V0528
16
BLI KJENT MED KJØRETØYET

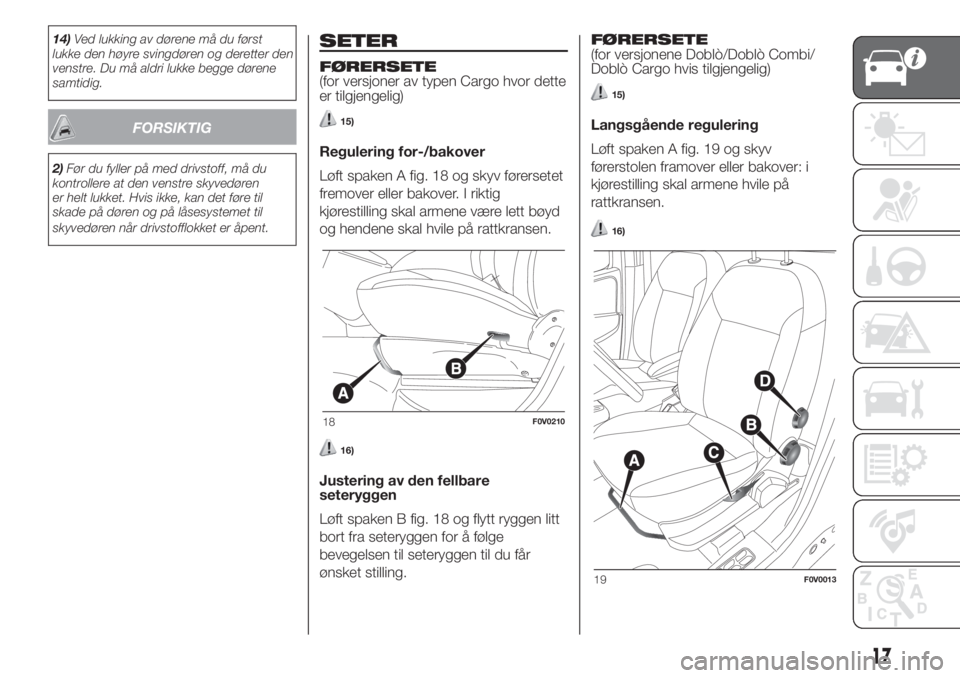

14)Ved lukking av dørene må du først
lukke den høyre svingdøren og deretter den
venstre. Du må aldri lukke begge dørene
samtidig.
FORSIKTIG
2)Før du fyller på med drivstoff, må du
kontrollere at den venstre skyvedøren
er helt lukket. Hvis ikke, kan det føre til
skade på døren og på låsesystemet til
skyvedøren når drivstofflokket er åpent.
SETER
FØRERSETE
(for versjoner av typen Cargo hvor dette
er tilgjengelig)
15)
Regulering for-/bakover
Løft spaken A fig. 18 og skyv førersetet
fremover eller bakover. I riktig
kjørestilling skal armene være lett bøyd
og hendene skal hvile på rattkransen.
16)
Justering av den fellbare
seteryggen
Løft spaken B fig. 18 og flytt ryggen litt
bort fra seteryggen for å følge
bevegelsen til seteryggen til du får
ønsket stilling.FØRERSETE
(for versjonene Doblò/Doblò Combi/
Doblò Cargo hvis tilgjengelig)
15)
Langsgående regulering
Løft spaken A fig. 19 og skyv
førerstolen framover eller bakover: i
kjørestilling skal armene hvile på
rattkransen.
16)
18F0V0210
19F0V0013
17

Regulering av seteryggen
Drei på knotten B fig. 19
Høydejustering av førersetet
(for versjoner/markeder hvor dette er
tilgjengelig)
Bruk håndtaket C fig. 19 for å heve eller
senke den bakre delen av seteputen
slik at du får en bedre og mer
komfortabel kjørestilling.
ADVARSEL Justeringen skal utføres når
du sitter i setet.
Korsryggjustering for førersetet
(for versjoner/markeder hvor dette er
tilgjengelig)
Vri knotten D fig. 19 for å justere
korsryggstøtten etter behov.
Setevarmere
(for versjoner/markeder hvor dette
finnes)
Når nøkkelen står i MAR, trykker du på
knappen A fig. 20 for å aktivere/
deaktivere funksjonen.
Når den er aktivert, tennes LED-lyset på
den aktuelle knappen.NEDFELLBARE
PASSASJERSETER
(for versjoner/markeder hvor dette er
tilgjengelig)
På enkelte Cargo-versjoner kan
passasjersetene felles helt ned.
17)
Skyv setet helt tilbake så du kan felle
det helt ned og unngå at det berører
dashbordet.
Nedfelling av sete
Slik feller du ned setet:
Åpne døren på passasjersiden.
Skyv på spaken A og fell seteryggen
fremover i pilretningen.
deretter skyver du seteryggen B fig.
22 nedover. På denne måten felles
setet helt ned og danner et bord
Trekk i fliken C fig. 23 og trykk setet
enda lenger ned. Sete er nå helt
nedfelt.
20F0V0208
21F0V0142
22F0V0143
18
BLI KJENT MED KJØRETØYET
