FIAT DOBLO COMBI 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Uconnect™ 5" LIVE - Uconnect™ 5" NAV LIVE

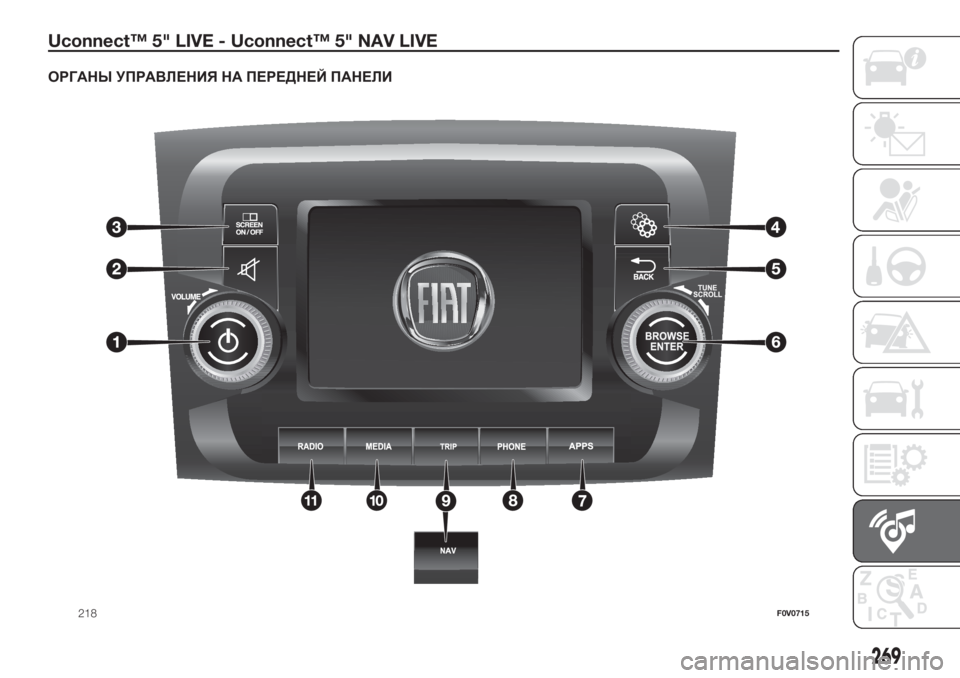

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
218F0V0715
269

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
1-
Зажигание Краткое нажатие кнопки
Выключение Краткое нажатие кнопки
Регулировка громкости Вращение ручки влево/вправо
2-
Включение/выключение звука(Без звука/Пауза)Краткое нажатие кнопки
3-
Включение/выключение дисплея Краткое нажатие кнопки
4-
Настройки Краткое нажатие кнопки
5-
Выход из режима выбора/возврат к предыдущему окну Краткое нажатие кнопки
6-
BROWSE
ENTERПросмотр списка или выбор радиостанции Вращение ручки влево/вправо
Подтверждение функции,отображаемой на дисплее Краткое нажатие кнопки
7-
APPSДоступ к дополнительным функциям:(например,"Отображение
времени", "Компас", "Температура окружающей среды", Media
Radioи услугиUconnect™ LIVE,где предусмотрено)Краткое нажатие кнопки
8-
PHONEОтображение данных телефона Краткое нажатие кнопки
270
МУЛЬТИМЕДИА

Кнопка Функции Режим
9-
TRIP(Uconnect™
5"LIVE)Доступ к меню"Маршрут"Краткое нажатие кнопки
9-
NAV(UConnect™
5"Nav LIVE)Доступ к менюНавигация Краткое нажатие кнопки
10-
MEDIAВыбор носителя: USB, AUX,Bluetooth®Краткое нажатие кнопки
11-
RADIOДоступ к режиму"Радио"Краткое нажатие кнопки
271

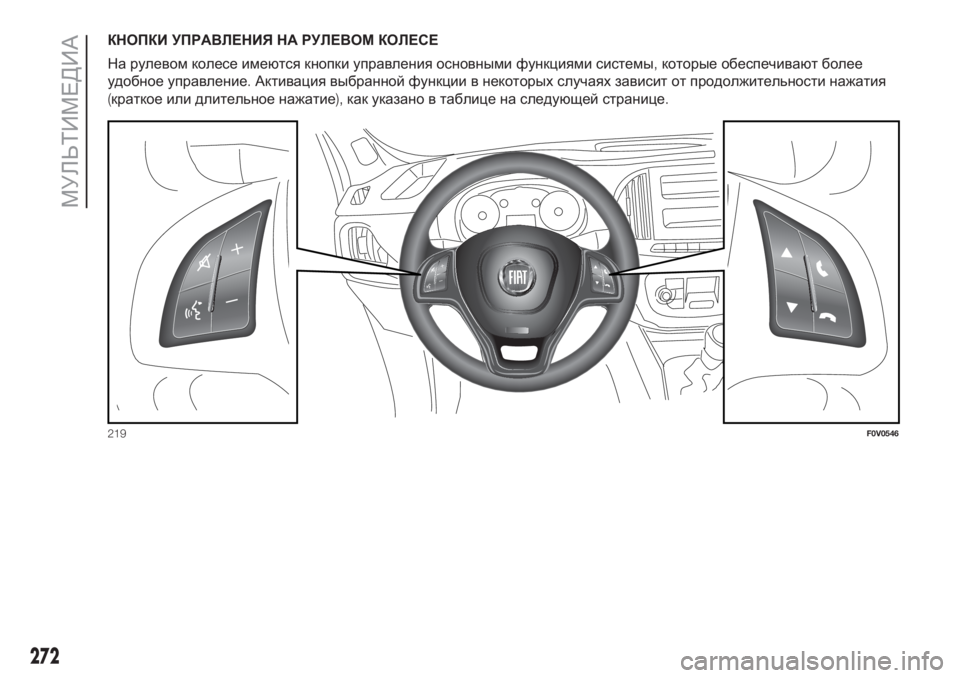

КНОПКИУПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
На рулевом колесе имеются кнопки управления основными функциями системы,которые обеспечивают более
удобное управление.Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия
(краткое или длительное нажатие),как указано в таблице на следующей странице.
219F0V0546
272
МУЛЬТИМЕДИА

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
Кнопка Воздействие(нажатие/вращение)
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Визуализация списка последних10вызовов на панели приборов(доступно для исполнений/
рынков,где предусмотрено)
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
Только при активном просмотре вызовов выход из отображения на приборной панели
последних звонков(доступно для исполнений/рынков,где предусмотрено)
Включение/выключение микрофона во время телефонного разговора
Включение/отключение паузы источниковUSB,Bluetooth®
Включение/отключение функции«Без звука»радио.
+/-Краткое нажатие:увеличение/уменьшение звука одиночными нажатиями.
Продолжительное нажатие:увеличение/уменьшение звука до конца.
Активация системы распознавания речи
Прерывание голосового сообщения для произнесения новой голосовой команды
Прерывание системы распознавания речи
Поворот правого колесика вверх или вниз:
Краткое нажатие(режим«Радио»):выбор следующей/предыдущей радиостанции.
Продолжительное нажатие(режим«Радио»):сканирование верхних/нижних частот до конца.
Краткое нажатие(режимUSB,Bluetooth®):выбор последующего/предыдущего трека
Краткое нажатие(режим"Телефон"):выбор предыдущего/последующего вызова или СМС
(только при активном просмотре вызовов)на приборной панели(доступно для исполнений/
рынков,где предусмотрено)
Продолжительное нажатие(режимUSB,Bluetooth®):быстрая перемотка вперед/назад до
отпускания кнопки.
273

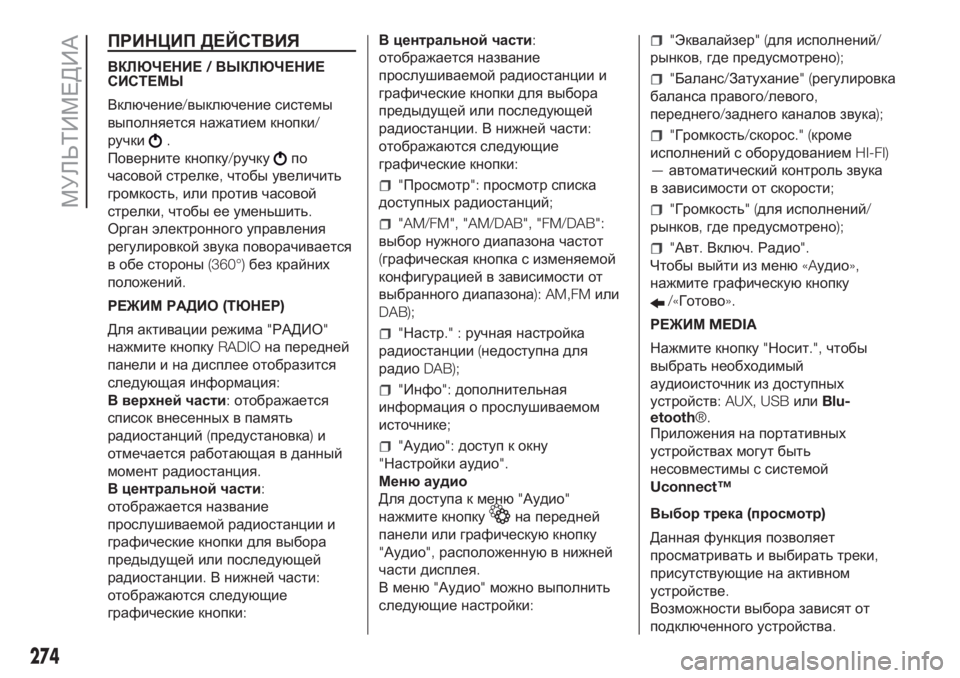

ПРИНЦИП ДЕЙСТВИЯ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
СИСТЕМЫ
Включение/выключение системы
выполняется нажатием кнопки/
ручки
.
Поверните кнопку/ручку
по
часовой стрелке,чтобы увеличить
громкость,или против часовой
стрелки,чтобы ее уменьшить.
Орган электронного управления
регулировкой звука поворачивается
в обе стороны(360°)без крайних
положений.
РЕЖИМ РАДИО(ТЮНЕР)
Для активации режима"РАДИО"
нажмите кнопкуRADIOна передней
панели и на дисплее отобразится
следующая информация:
В верхней части:отображается
список внесенных в память
радиостанций(предустановка)и
отмечается работающая в данный
момент радиостанция.
В центральной части:
отображается название
прослушиваемой радиостанции и
графические кнопки для выбора
предыдущей или последующей
радиостанции.В нижней части:
отображаются следующие
графические кнопки:В центральной части:
отображается название
прослушиваемой радиостанции и
графические кнопки для выбора
предыдущей или последующей
радиостанции.В нижней части:
отображаются следующие
графические кнопки:
"Просмотр":просмотр списка
доступных радиостанций;
"AM/FM", "AM/DAB", "FM/DAB":
выбор нужного диапазона частот
(графическая кнопка с изменяемой
конфигурацией в зависимости от
выбранного диапазона): AM,FMили
DAB);
"Настр." :ручная настройка
радиостанции(недоступна для
радиоDAB);
"Инфо":дополнительная
информация о прослушиваемом
источнике;
"Аудио":доступ к окну
"Настройки аудио".
Меню аудио
Для доступа к меню"Аудио"
нажмите кнопку
на передней
панели или графическуюкнопку
"Аудио",расположеннуюв нижней
части дисплея.
В меню"Аудио"можно выполнить
следующие настройки:
"Эквалайзер"(для исполнений/
рынков,где предусмотрено);
"Баланс/Затухание"(регулировка
баланса правого/левого,
переднего/заднего каналов звука);
"Громкость/скорос." (кроме
исполнений с оборудованиемHI-FI)
—автоматический контроль звука
в зависимости от скорости;
"Громкость"(для исполнений/
рынков,где предусмотрено);
"Авт.Включ.Радио".
Чтобы выйти из меню«Aудио»,
нажмите графическуюкнопку
/«Готово».
РЕЖИМMEDIA
Нажмите кнопку"Носит.",чтобы
выбрать необходимый
аудиоисточник из доступных
устройств: AUX, USBилиBlu-
etooth®.
Приложения на портативных
устройствах могут быть
несовместимы с системой
Uconnect™
Выбор трека(просмотр)
Данная функция позволяет
просматривать и выбирать треки,
присутствующие на активном
устройстве.
Возможности выбора зависят от
подключенного устройства.
274
МУЛЬТИМЕДИА

На устройствеUSBпри помощи
кнопки/ручкиBROWSE ENTER
можно пролистать также список
исполнителей,музыкальных жанров
и альбомов,присутствующих на
устройстве,в соответствии с
информацией,записанной в самих
треках.
Внутри каждого списка при помощи
графической кнопки«АБВ»можно
перейти на нужнуюбукву в списке.
ПРИМЕЧАНИЕ Данная кнопка
может быть отключена для
некоторых устройствApple®.
ПРИМЕЧАНИЕ КнопкаBROWSE
ENTERне выполняет никакие
функции на устройствеAUX.
Нажмите кнопкуBROWSE ENTER,
чтобы активировать эту функциюна
источнике воспроизведения.
Поверните кнопку/ручкуBROWSE
ENTERдля выбора нужной
категории и затем нажмите на эту
же кнопку/ручку для подтверждения
сделанного выбора.
Нажмите кнопку
на передней
панели,чтобы
отменить функцию.НОСИТЕЛЬBluetooth®
Режим активируется путем
подключения к системе устройства
Bluetooth®,содержащего треки.
РЕГИСТРАЦИЯ
АУДИОУСТРОЙСТВАBluetooth®
Чтобы зарегистрировать аудио
устройствоBluetooth®,выполните
следующие действия:
активировать функциюBlu-
etooth®на устройстве;
нажмите кнопкуMEDIAна
передней панели;
если медиаисточник активен,
нажмите графическуюкнопку
«Носит.»;
выберите тип носителяMedia
Bluetooth®;
нажмите графическуюкнопку
"Добав.устр.";
выполнить поискUconnect™на
аудиоустройствеBluetooth®(во
время регистрации на дисплее
появляется окно,в котором
отображается ход выполнения
операции);
когда аудиоустройство это
запросит,ввестиPIN-код,
появившийся на дисплее системы,
или подтвердить на устройстве
высветившийсяPIN-код;
если процедура регистрации
завершена успешно,на дисплее
появляется соответствующее окно.
При выборе ответа"Да"
аудиоустройствоBluetooth®
регистрируется в качестве
избранного(устройство имеет
преимущество перед другими,
которые будут зарегистрированы
позже).При выборе ответа"Нет"
приоритет определяется согласно
порядку подключения.Последнее
подключенное устройство имеет
наибольшее преимущество.
регистрация аудиоустройства
может осуществляться также и
посредством нажатия кнопки
на
передней панели и выбора опции
"Телефон/Bluetooth®".
ПРЕДУПРЕЖДЕНИЕ При потере
соединенияBluetooth®между
сотовым телефоном и системой
обратитесь к руководству по
эксплуатации сотового телефона.
ДЕРЖАТЕЛЬUSB
Чтобы включить режимUSB,
вставьте соответствующее
устройство вUSB-порт автомобиля.
275

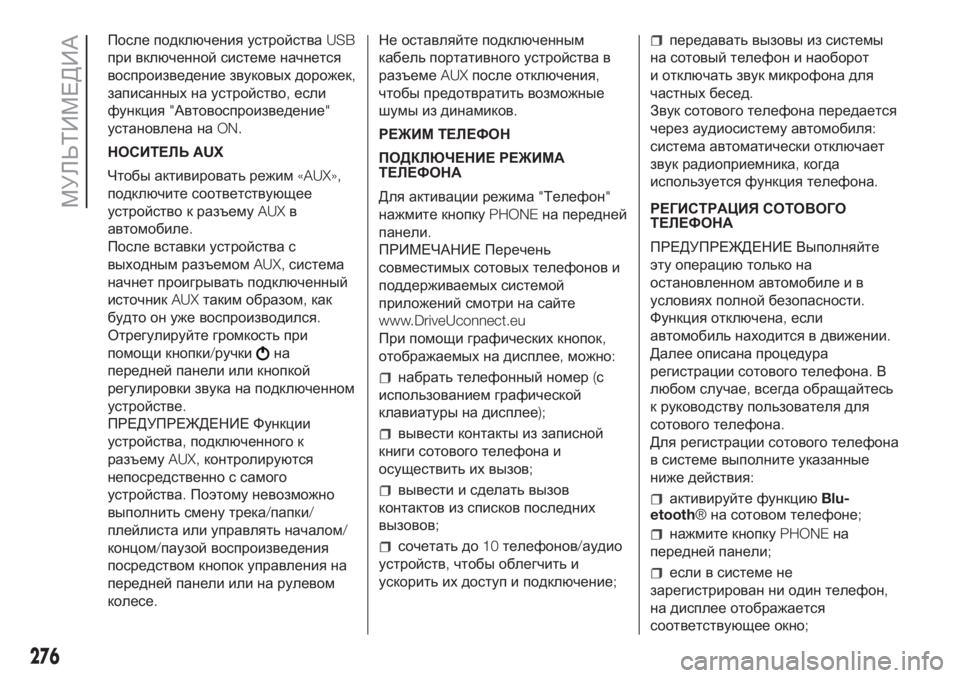

После подключения устройстваUSB
при включенной системе начнется
воспроизведение звуковых дорожек,
записанных на устройство,если
функция"Автовоспроизведение"
установлена наON.
НОСИТЕЛЬAUX
Чтобы активировать режим«AUX»,
подключите соответствующее
устройство к разъемуAUXв
автомобиле.
После вставки устройства с
выходным разъемомAUX,система
начнет проигрывать подключенный
источникAUXтаким образом,как
будто он уже воспроизводился.
Отрегулируйте громкость при
помощи кнопки/ручки
на
передней панели или кнопкой
регулировки звука на подключенном
устройстве.
ПРЕДУПРЕЖДЕНИЕ Функции
устройства,подключенного к
разъемуAUX,контролируются
непосредственно с самого
устройства.Поэтому невозможно
выполнить смену трека/папки/
плейлиста или управлять началом/
концом/паузой воспроизведения
посредством кнопок управления на
передней панели или на рулевом
колесе.Не оставляйте подключенным
кабель портативного устройства в
разъемеAUXпосле отключения,
чтобы предотвратить возможные
шумы из динамиков.
РЕЖИМ ТЕЛЕФОН
ПОДКЛЮЧЕНИЕ РЕЖИМА
ТЕЛЕФОНА
Для активации режима"Телефон"
нажмите кнопкуPHONEна передней
панели.
ПРИМЕЧАНИЕ Перечень
совместимых сотовых телефонов и
поддерживаемых системой
приложений смотри на сайте
www.DriveUconnect.eu
При помощи графических кнопок,
отображаемых на дисплее,можно:
набрать телефонный номер(с
использованием графической
клавиатуры на дисплее);
вывести контакты из записной
книги сотового телефона и
осуществить их вызов;
вывести и сделать вызов
контактов из списков последних
вызовов;
сочетать до10телефонов/аудио
устройств,чтобы облегчить и
ускорить их доступ и подключение;
передавать вызовы из системы
на сотовый телефон и наоборот
и отключать звук микрофона для
частных бесед.
Звук сотового телефона передается
через аудиосистему автомобиля:
система автоматически отключает
звук радиоприемника,когда
используется функция телефона.
РЕГИСТРАЦИЯ СОТОВОГО
ТЕЛЕФОНА
ПРЕДУПРЕЖДЕНИЕ Выполняйте
эту операциютолько на
остановленном автомобиле и в
условиях полной безопасности.
Функция отключена,если
автомобиль находится в движении.
Далее описана процедура
регистрации сотового телефона.В
любом случае,всегда обращайтесь
к руководству пользователя для
сотового телефона.
Для регистрации сотового телефона
в системе выполните указанные
ниже действия:
активируйте функциюBlu-
etooth®на сотовом телефоне;
нажмите кнопкуPHONEна
передней панели;
если в системе не
зарегистрирован ни один телефон,
на дисплее отображается
соответствующее окно;
276
МУЛЬТИМЕДИА

выберите"Да",чтобы начать
процедуру регистрации и искать
устройствоUconnect™на сотовом
телефоне(при выборе"Нет"
выходит главное окно телефона);
если этого требует сотовый
телефон,введите с клавиатуры
вашего телефонаPIN-код,
отображенный на дисплее системы,
или подтвердите на сотовом
телефоне отображенныйPIN;
в окне"Телефон"можно
зарегистрировать сотовый телефон,
нажав графическуюкнопку
"Настр.":нажмите графическую
кнопку"Добав.устр-во"и выполните
действия,как описано выше;
во время регистрации на
дисплее появляется окно,в котором
отображается ход выполнения
операции;
после успешного завершения
процедуры регистрации на дисплее
отображается окно:при выборе
"Да"в ответ на вопрос сотовый
телефон регистрируется в качестве
избранного(данный сотовый
телефон будет иметь
преимущества перед другими
сотовыми телефонами,которые
будут зарегистрированы позже).
При отсутствии других
подключенных устройств система
рассматривает первое устройство
как приоритетное.
ПРИМЕЧАНИЕ.Для сотовых
телефонов,которые не настроены
как предпочтительные,
преимущество определяется в
порядке подключения.Последний
подключенный телефон имеет
наибольший приоритет.
Для хорошей работы телефона
после обновления его программного
обеспечения рекомендуется
удалить этот телефон из списка
устройств,подключенных к радио,
удалить ранее сделанное
подключение системы также и из
списка устройствBluetooth®и
произвести новуюрегистрацию.Отправка телефонного вызова
Описанные ниже операции
доступны только в том случае,если
они поддерживаются используемым
сотовым телефоном.
См.руководство пользователя
сотового телефона для получения
информации относительно
доступных функций.
Выполнить вызов можно
следующими способами:
выбрав иконку(телефонная
книга сотового телефона);
выбрав пункт"Последние
звонки";
выбрав иконку;
нажмите графическуюкнопку
"повторный набор";
Модуль воспроизведения
SMS-сообщений
Система позволяет прочесть
полученные сообщения с сотового
телефона.
Чтобы использовать эту функцию,
сотовый телефон должен
поддерживать функциюобмена
SMSпри помощиBluetooth®.
В случае,если эта функция не
поддерживается телефоном,
соответствующая графическая
кнопка
будет неактивной(серого
цвета).
277

При получении текстового
сообщения на дисплее
отображается окно,которое
позволяет сделать выбор среди
опций"Слушай"; "Позвонить";или
"Пропустить".
Получить доступ к списку
полученныхSMSсообщений с
сотового телефона можно,нажав
графическуюкнопку
(список
отображает максимум60
полученных сообщений).
ПРИМЕЧАНИЕ.На некоторых
сотовых телефонах для активации
функции голосового чтения
сообщенийSMSнеобходимо
включить функцию уведомления об
SMSна телефоне.Обычно эта
функция находится в сотовом
телефоне внутри менюсоединений
Bluetooth®для устройств,
зарегистрированных какUcon-
nect™.
После подключения этой функции
на сотовом телефоне,необходимо
отсоединить и подсоединить
телефон через систему
Uconnect™,чтобы завершить
подключение.Опции СМС–сообщений
В памяти системы имеются
шаблоны стандартных сообщений
СМС,которые могут отправляться в
качестве ответа на полученное
сообщение или в качестве нового
сообщения:
Да
Нет
Хорошо
Не могу говорить.
Позвони мне
Перезвонюпозднее
Я в дороге
Спасибо
Я опаздываю
Стоюв пробке
Начинайте без меня
Где ты?
Ты уже там?
Подскажите мне дорогу
Я заблудился
Увидимся позже
Я прибуду с опозданием на5
(или10, 15, 20, 25, 30, 45, 60) (*)
минут
Увидимся через5(или10, 15, 20,
25, 30, 45, 60) (*)минут(*)Используйте только
перечисленные номера,в
противном случае система не
передаст сообщение.
Также при полученииSMS–
сообщения система позволяет его
переадресовать.
ПРИМЕЧАНИЕ:Более подробное
описание способов отправки
сообщений СМС посредством
голосовых команд проведено в
специальном разделе.
БЫСТРЫЙ ПРОСМОТР СМС
(для исполнений/рынков,где
предусмотрено)
С помощьюустройств управления
на рулевом колесе можно
отображать и управлять
последними10СМС с панели
приборов.Чтобы использовать эту
функцию,сотовый телефон должен
поддерживать функциюобмена
СМС при помощиBluetooth®.
Выберите пункт"Телефон"из меню
на панели приборов,а затем
посредством кнопок со стрелками
выберите пункт"Smsчитатель".
Подменю"Чтение СМС"позволит
отображать и читать последние
10СМС.
278
МУЛЬТИМЕДИА
