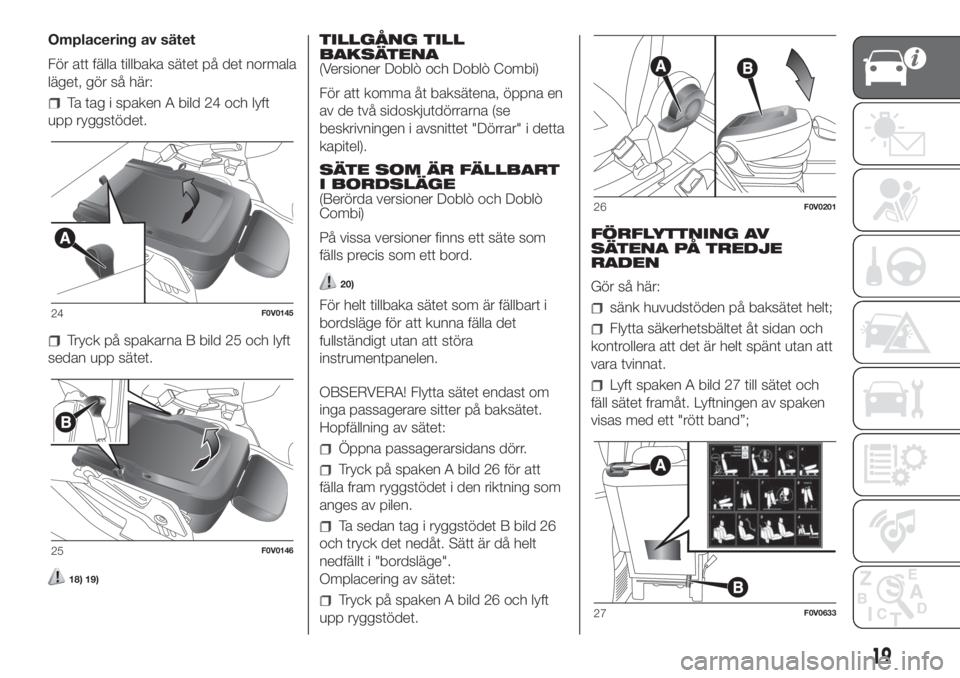

Omplacering av sätet
För att fälla tillbaka sätet på det normala
läget, gör så här:
Ta tag i spaken A bild 24 och lyft
upp ryggstödet.
Tryck på spakarna B bild 25 och lyft
sedan upp sätet.
18) 19)
TILLGÅNG TILL
BAKSÄTENA
(Versioner Doblò och Doblò Combi)
För att komma åt baksätena, öppna en
av de två sidoskjutdörrarna (se
beskrivningen i avsnittet "Dörrar" i detta
kapitel).
SÄTE SOM ÄR FÄLLBART
I BORDSLÄGE
(Berörda versioner Doblò och Doblò
Combi)
På vissa versioner finns ett säte som
fälls precis som ett bord.
20)
För helt tillbaka sätet som är fällbart i
bordsläge för att kunna fälla det
fullständigt utan att störa
instrumentpanelen.
OBSERVERA! Flytta sätet endast om
inga passagerare sitter på baksätet.
Hopfällning av sätet:
Öppna passagerarsidans dörr.
Tryck på spaken A bild 26 för att
fälla fram ryggstödet i den riktning som
anges av pilen.
Ta sedan tag i ryggstödet B bild 26
och tryck det nedåt. Sätt är då helt
nedfällt i "bordsläge".
Omplacering av sätet:
Tryck på spaken A bild 26 och lyft
upp ryggstödet.FÖRFLYTTNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
sänk huvudstöden på baksätet helt;
Flytta säkerhetsbältet åt sidan och
kontrollera att det är helt spänt utan att
vara tvinnat.
Lyft spaken A bild 27 till sätet och
fäll sätet framåt. Lyftningen av spaken
visas med ett "rött band”;
24F0V0145
25F0V0146
26F0V0201
27F0V0633
19

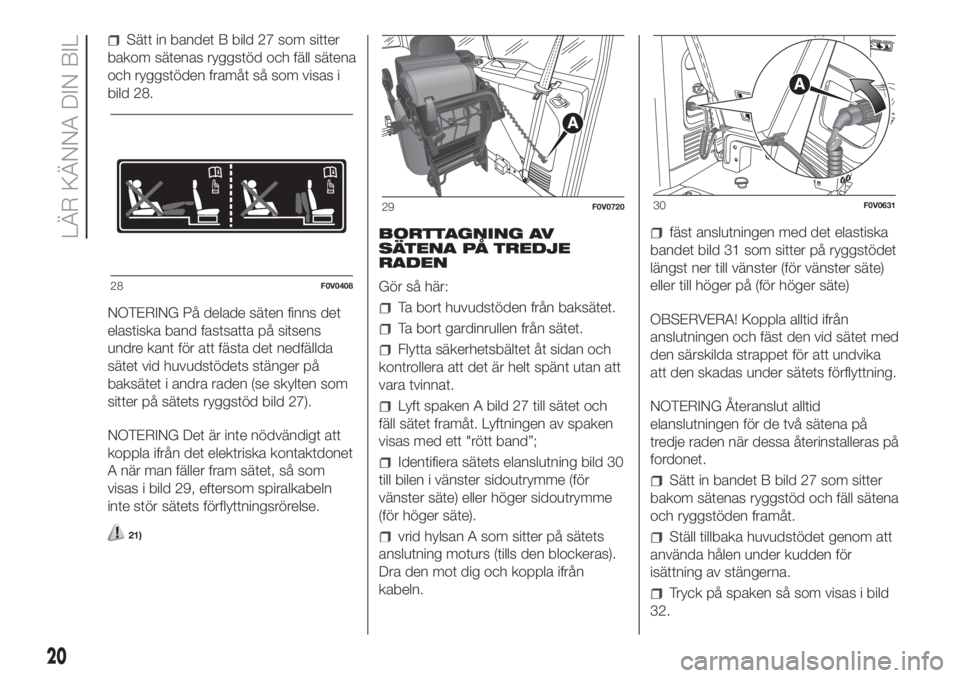

Sätt in bandet B bild 27 som sitter
bakom sätenas ryggstöd och fäll sätena
och ryggstöden framåt så som visas i
bild 28.
NOTERING På delade säten finns det
elastiska band fastsatta på sitsens
undre kant för att fästa det nedfällda
sätet vid huvudstödets stänger på
baksätet i andra raden (se skylten som
sitter på sätets ryggstöd bild 27).
NOTERING Det är inte nödvändigt att
koppla ifrån det elektriska kontaktdonet
A när man fäller fram sätet, så som
visas i bild 29, eftersom spiralkabeln
inte stör sätets förflyttningsrörelse.
21)
BORTTAGNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
Ta bort huvudstöden från baksätet.
Ta bort gardinrullen från sätet.
Flytta säkerhetsbältet åt sidan och
kontrollera att det är helt spänt utan att
vara tvinnat.
Lyft spaken A bild 27 till sätet och
fäll sätet framåt. Lyftningen av spaken
visas med ett "rött band”;
Identifiera sätets elanslutning bild 30
till bilen i vänster sidoutrymme (för
vänster säte) eller höger sidoutrymme
(för höger säte).
vrid hylsan A som sitter på sätets
anslutning moturs (tills den blockeras).
Dra den mot dig och koppla ifrån
kabeln.
fäst anslutningen med det elastiska
bandet bild 31 som sitter på ryggstödet
längst ner till vänster (för vänster säte)
eller till höger på (för höger säte)
OBSERVERA! Koppla alltid ifrån
anslutningen och fäst den vid sätet med
den särskilda strappet för att undvika
att den skadas under sätets förflyttning.
NOTERING Återanslut alltid
elanslutningen för de två sätena på
tredje raden när dessa återinstalleras på
fordonet.
Sätt in bandet B bild 27 som sitter
bakom sätenas ryggstöd och fäll sätena
och ryggstöden framåt.
Ställ tillbaka huvudstödet genom att
använda hålen under kudden för
isättning av stängerna.
Tryck på spaken så som visas i bild
32.
28F0V0408
29F0V072030F0V0631
20
LÄR KÄNNA DIN BIL

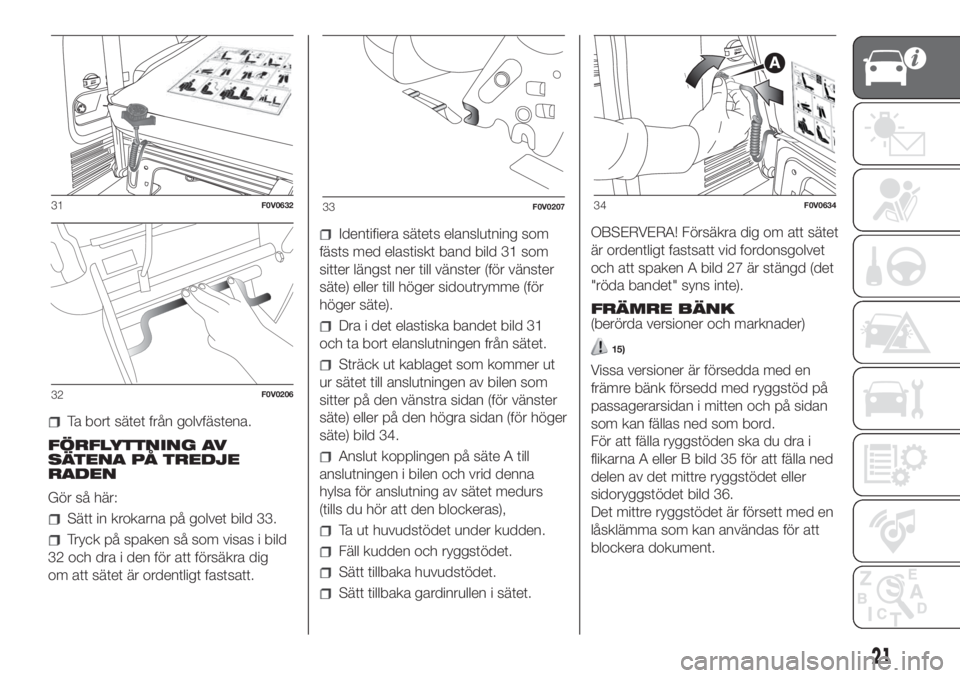

Ta bort sätet från golvfästena.
FÖRFLYTTNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
Sätt in krokarna på golvet bild 33.
Tryck på spaken så som visas i bild
32 och dra i den för att försäkra dig
om att sätet är ordentligt fastsatt.
Identifiera sätets elanslutning som
fästs med elastiskt band bild 31 som
sitter längst ner till vänster (för vänster
säte) eller till höger sidoutrymme (för
höger säte).
Dra i det elastiska bandet bild 31
och ta bort elanslutningen från sätet.
Sträck ut kablaget som kommer ut
ur sätet till anslutningen av bilen som
sitter på den vänstra sidan (för vänster
säte) eller på den högra sidan (för höger
säte) bild 34.
Anslut kopplingen på säte A till
anslutningen i bilen och vrid denna
hylsa för anslutning av sätet medurs
(tills du hör att den blockeras),
Ta ut huvudstödet under kudden.
Fäll kudden och ryggstödet.
Sätt tillbaka huvudstödet.
Sätt tillbaka gardinrullen i sätet.OBSERVERA! Försäkra dig om att sätet
är ordentligt fastsatt vid fordonsgolvet
och att spaken A bild 27 är stängd (det
"röda bandet" syns inte).
FRÄMRE BÄNK
(berörda versioner och marknader)
15)
Vissa versioner är försedda med en
främre bänk försedd med ryggstöd på
passagerarsidan i mitten och på sidan
som kan fällas ned som bord.
För att fälla ryggstöden ska du dra i
flikarna A eller B bild 35 för att fälla ned
delen av det mittre ryggstödet eller
sidoryggstödet bild 36.
Det mittre ryggstödet är försett med en
låsklämma som kan användas för att
blockera dokument.
31F0V0632
32F0V0206
33F0V020734F0V0634
21

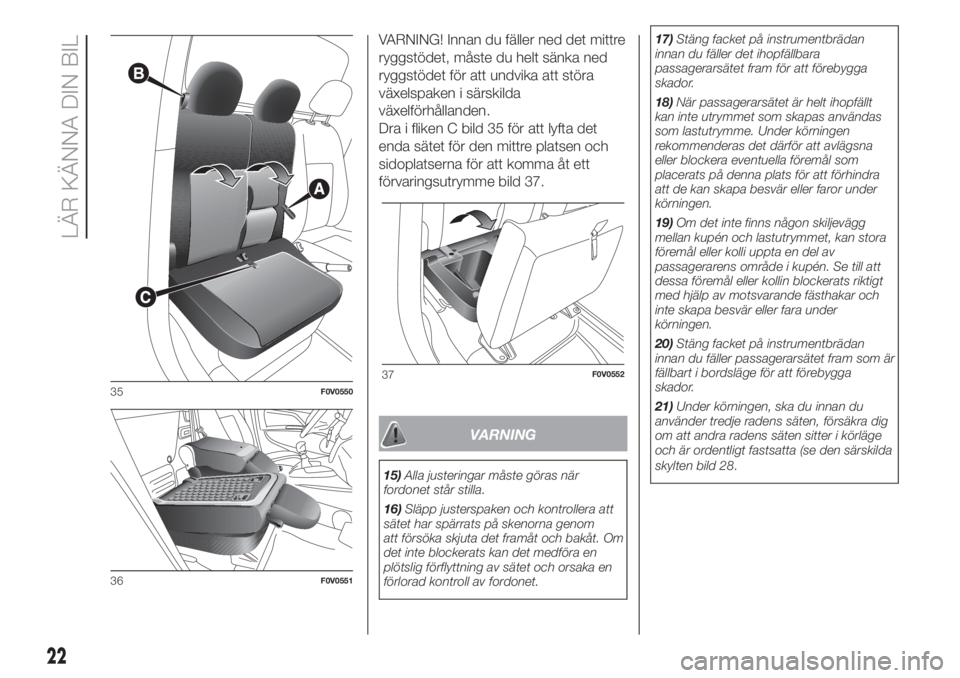

VARNING! Innan du fäller ned det mittre
ryggstödet, måste du helt sänka ned
ryggstödet för att undvika att störa
växelspaken i särskilda
växelförhållanden.
Dra i fliken C bild 35 för att lyfta det
enda sätet för den mittre platsen och
sidoplatserna för att komma åt ett
förvaringsutrymme bild 37.
VARNING
15)Alla justeringar måste göras när
fordonet står stilla.
16)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
det inte blockerats kan det medföra en
plötslig förflyttning av sätet och orsaka en
förlorad kontroll av fordonet.17)Stäng facket på instrumentbrädan
innan du fäller det ihopfällbara
passagerarsätet fram för att förebygga
skador.
18)När passagerarsätet är helt ihopfällt
kan inte utrymmet som skapas användas
som lastutrymme. Under körningen
rekommenderas det därför att avlägsna
eller blockera eventuella föremål som
placerats på denna plats för att förhindra
att de kan skapa besvär eller faror under
körningen.
19)Om det inte finns någon skiljevägg
mellan kupén och lastutrymmet, kan stora
föremål eller kolli uppta en del av
passagerarens område i kupén. Se till att
dessa föremål eller kollin blockerats riktigt
med hjälp av motsvarande fästhakar och
inte skapa besvär eller fara under
körningen.
20)Stäng facket på instrumentbrädan
innan du fäller passagerarsätet fram som är
fällbart i bordsläge för att förebygga
skador.
21)Under körningen, ska du innan du
använder tredje radens säten, försäkra dig
om att andra radens säten sitter i körläge
och är ordentligt fastsatta (se den särskilda
skylten bild 28.
35F0V0550
36F0V0551
37F0V0552
22
LÄR KÄNNA DIN BIL

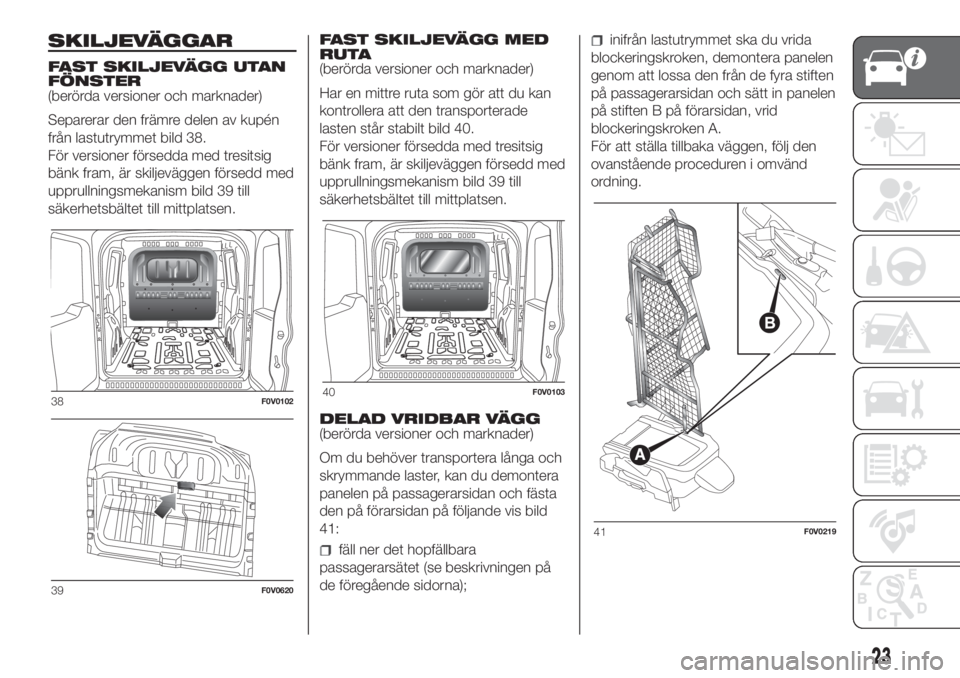

SKILJEVÄGGAR
FAST SKILJEVÄGG UTAN
FÖNSTER
(berörda versioner och marknader)
Separerar den främre delen av kupén
från lastutrymmet bild 38.
För versioner försedda med tresitsig
bänk fram, är skiljeväggen försedd med
upprullningsmekanism bild 39 till
säkerhetsbältet till mittplatsen.FAST SKILJEVÄGG MED
RUTA
(berörda versioner och marknader)
Har en mittre ruta som gör att du kan
kontrollera att den transporterade
lasten står stabilt bild 40.
För versioner försedda med tresitsig
bänk fram, är skiljeväggen försedd med
upprullningsmekanism bild 39 till
säkerhetsbältet till mittplatsen.
DELAD VRIDBAR VÄGG
(berörda versioner och marknader)
Om du behöver transportera långa och
skrymmande laster, kan du demontera
panelen på passagerarsidan och fästa
den på förarsidan på följande vis bild
41:
fäll ner det hopfällbara
passagerarsätet (se beskrivningen på
de föregående sidorna);
inifrån lastutrymmet ska du vrida
blockeringskroken, demontera panelen
genom att lossa den från de fyra stiften
på passagerarsidan och sätt in panelen
på stiften B på förarsidan, vrid
blockeringskroken A.
För att ställa tillbaka väggen, följ den
ovanstående proceduren i omvänd
ordning.
38F0V0102
39F0V0620
40F0V0103
41F0V0219
23

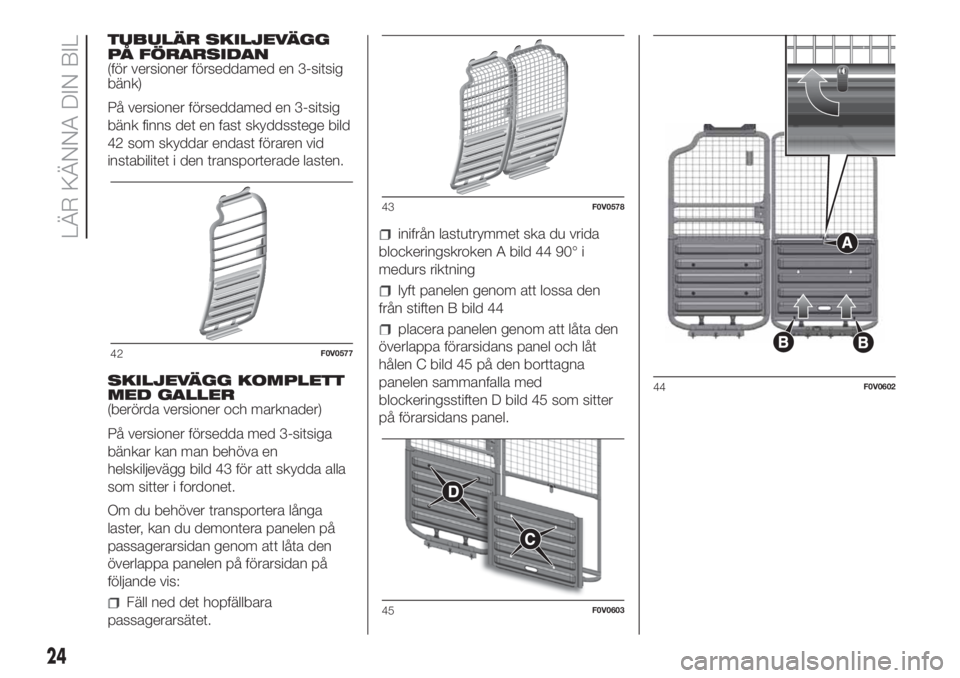

TUBULÄR SKILJEVÄGG
PÅ FÖRARSIDAN
(för versioner förseddamed en 3-sitsig
bänk)
På versioner förseddamed en 3-sitsig
bänk finns det en fast skyddsstege bild
42 som skyddar endast föraren vid
instabilitet i den transporterade lasten.
SKILJEVÄGG KOMPLETT
MED GALLER
(berörda versioner och marknader)
På versioner försedda med 3-sitsiga
bänkar kan man behöva en
helskiljevägg bild 43 för att skydda alla
som sitter i fordonet.
Om du behöver transportera långa
laster, kan du demontera panelen på
passagerarsidan genom att låta den
överlappa panelen på förarsidan på
följande vis:
Fäll ned det hopfällbara
passagerarsätet.
inifrån lastutrymmet ska du vrida
blockeringskroken A bild 44 90° i
medurs riktning
lyft panelen genom att lossa den
från stiften B bild 44
placera panelen genom att låta den
överlappa förarsidans panel och låt
hålen C bild 45 på den borttagna
panelen sammanfalla med
blockeringsstiften D bild 45 som sitter
på förarsidans panel.
42F0V0577
43F0V0578
45F0V0603
44F0V0602
24
LÄR KÄNNA DIN BIL

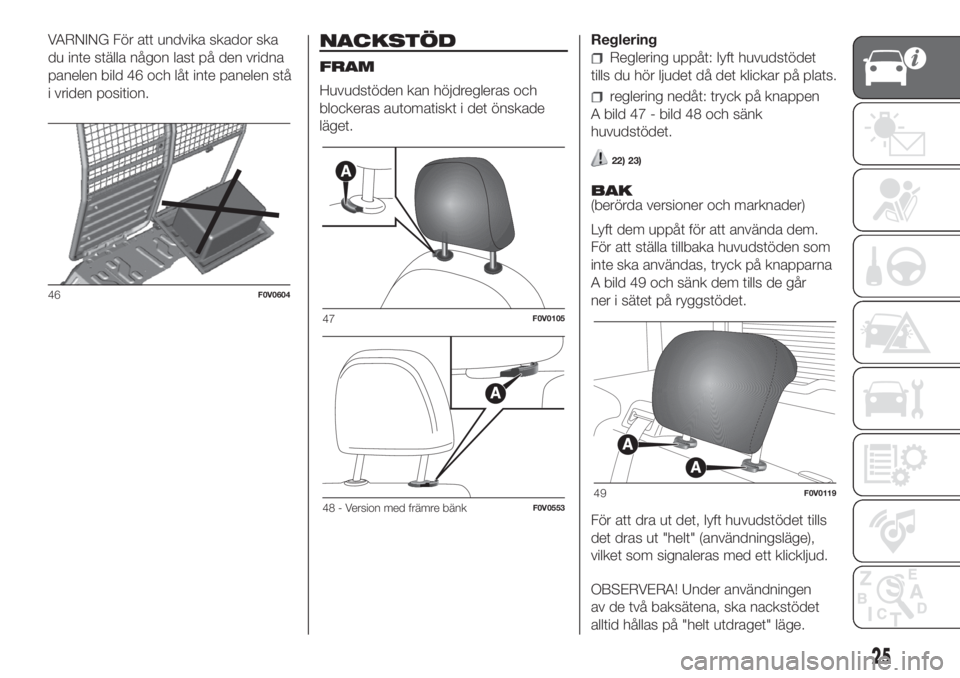

VARNING För att undvika skador ska
du inte ställa någon last på den vridna
panelen bild 46 och låt inte panelen stå
i vriden position.NACKSTÖD
FRAM
Huvudstöden kan höjdregleras och
blockeras automatiskt i det önskade
läget.RegleringReglering uppåt: lyft huvudstödet
tills du hör ljudet då det klickar på plats.
reglering nedåt: tryck på knappen
A bild 47 - bild 48 och sänk
huvudstödet.
22) 23)
BAK
(berörda versioner och marknader)
Lyft dem uppåt för att använda dem.
För att ställa tillbaka huvudstöden som
inte ska användas, tryck på knapparna
A bild 49 och sänk dem tills de går
ner i sätet på ryggstödet.
För att dra ut det, lyft huvudstödet tills
det dras ut "helt" (användningsläge),
vilket som signaleras med ett klickljud.
OBSERVERA! Under användningen
av de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
47F0V0105
48 - Version med främre bänkF0V055349F0V0119
25
46F0V0604

VARNING
22)Inställningarna får endast utföras med
stillastående fordon och avstängd motor.
Nackstöden ska ställas in så att huvudet,
och inte nacken, vilar mot dem. Endast
i detta fall ger nackstöden ett fullgott
skydd.
23)För att på bästa sätt utnyttja
huvudstödets skydd, reglera ryggstödet så
att bröstpartiet är rakt och huvudet är så
nära huvudstödet som möjligt.

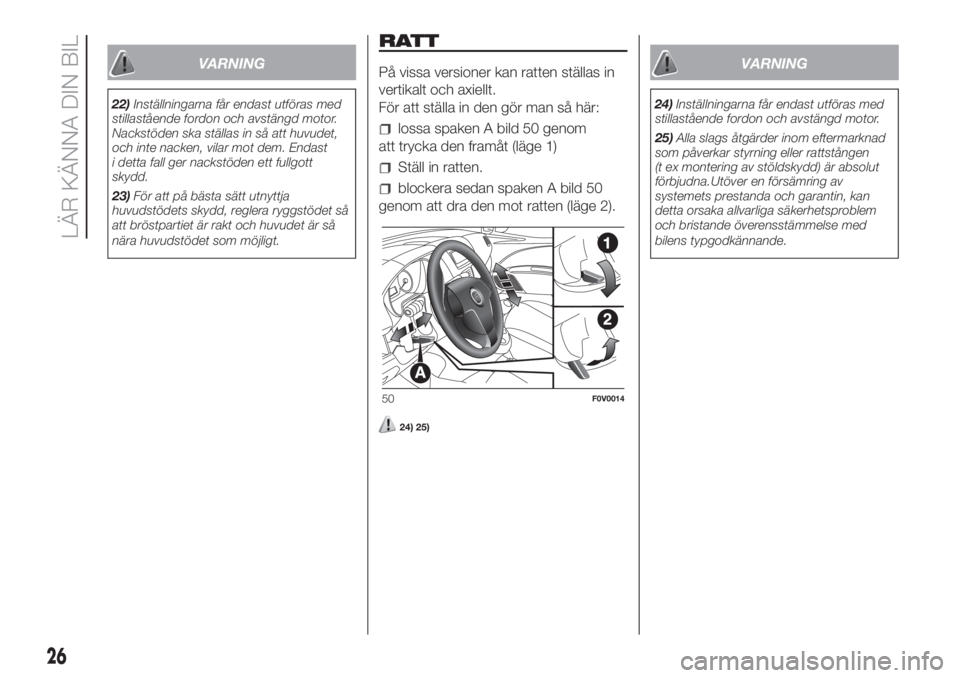

RATT
På vissa versioner kan ratten ställas in
vertikalt och axiellt.
För att ställa in den gör man så här:
lossa spaken A bild 50 genom
att trycka den framåt (läge 1)
Ställ in ratten.
blockera sedan spaken A bild 50
genom att dra den mot ratten (läge 2).
24) 25)
VARNING
24)Inställningarna får endast utföras med
stillastående fordon och avstängd motor.
25)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna.Utöver en försämring av
systemets prestanda och garantin, kan
detta orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med
bilens typgodkännande.
50F0V0014
26
LÄR KÄNNA DIN BIL

BACKSPEGLAR
INVÄNDIG SPEGEL
(berörda versioner och marknader)
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare.
Med spaken A bild 51 går det att ställa
in spegeln på två olika lägen: normalt
eller bländfritt.
Vissa versioner kan förses med
innerbackspegel B bild 52 för att
övervaka barn.
YTTERBACKSPEGLAR
Manuell infällning av spegeln
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A bild
53 till läget B.
26)
Manuell reglering
Inne i fordonet, använd anordningen A
bild 54.
Elinställning
(berörda versioner och marknader)
Regleringen av de utvändiga speglarna
kan endast göras med
tändningsnyckeln på MAR.
Gör så här:
välj den önskade spegeln med
brytaren A bild 55 (höger eller vänster):
genom att flytta brytaren A till läget
B, och med hjälp av denna, kan
ytterbackspegeln till vänster ställas in.
Genom att flytta brytaren A till läget
D, och med hjälp av denna, kan
ytterbackspegeln till höger ställas in.
När regleringen avslutats, ställ tillbaka
brytaren A på det mellanliggande
spärrläget C.
Elektrisk infällning
Infällningen av ytterbackspeglarna kan
endast göras med tändningsnyckeln på
MAR.
För att fälla in backspeglarna i
stängningsläge, tryck knappen A bild
55 till läge E.
För att återställa backspeglarna i
körläge, tryck knappen A till läge C.
51F0V0125
52F0V0542
53F0V0084
54F0V0120
27

VARNING
26)Under körningen ska speglarna alltid
vara i läge A bild 53. Ytterbackspeglarna
kan ändra på uppfattningen av avståndet
eftersom de är böjda.
UTVÄNDIGA LJUS
I KORTHET
Vänster spak styr de utvändiga ljusen.
De kan bara tändas med
tändningsnyckeln på MAR.
När man tänder de yttre ljusen tänds
även instrumentpanelen och de
olika reglagen på instrumentbrädan.
VARSELLJUS (D.R.L.)
(berörda versioner och marknader)
Varselljusen tänds när tändningsnyckeln
står på MAR och man för vredet tillO.
Andra ljus förblir släckta, även
kupéljusen. På vissa marknader kan
funktionen för automatisk påsättning av
varselljusen aktiveras/avaktiveras med
menyn på displayen (se styckena
“Digital display/flerfunktionsdisplay" i
detta kapitel). Om varselljuset
inaktiveras när vredet står påOtänds
ingen lampa.
Om varselljusen är tända, slocknar
varselljusen (D.R.L.) i motsvarande lykta
när du sätter på körriktningsvisarna.
27)
HALVLJUS/
POSITIONSLJUS
Vrid ringen till läget
med
tändningsnyckeln i MAR-läget. Om
halvljuset sätts på, släcks varselljuset
och positions- och halvljuset tänds.
Kontrollampan
tänds på
instrumentpanelen. Med
tändningsnyckeln på STOP eller
utdragen, kan du vrida vredet från läge
Otill läge
för att tända alla
positionsljuset och nummerplåtsljusen.
På instrumentpanelen tänds
varningslampan
.
HELLJUS
Med vredet på
, trycker du spaken
framåt mot instrumentpanelen
(permanent läge). Kontrollampan
tänds på instrumentpanelen. Ljuset
släcks genom att spaken dras mot
ratten (halvljuset tänds åter).
55F0V056056F0V0515
28
LÄR KÄNNA DIN BIL
